1 Technical description with installation and maintenance instructions VPS 300 / 500 BXU

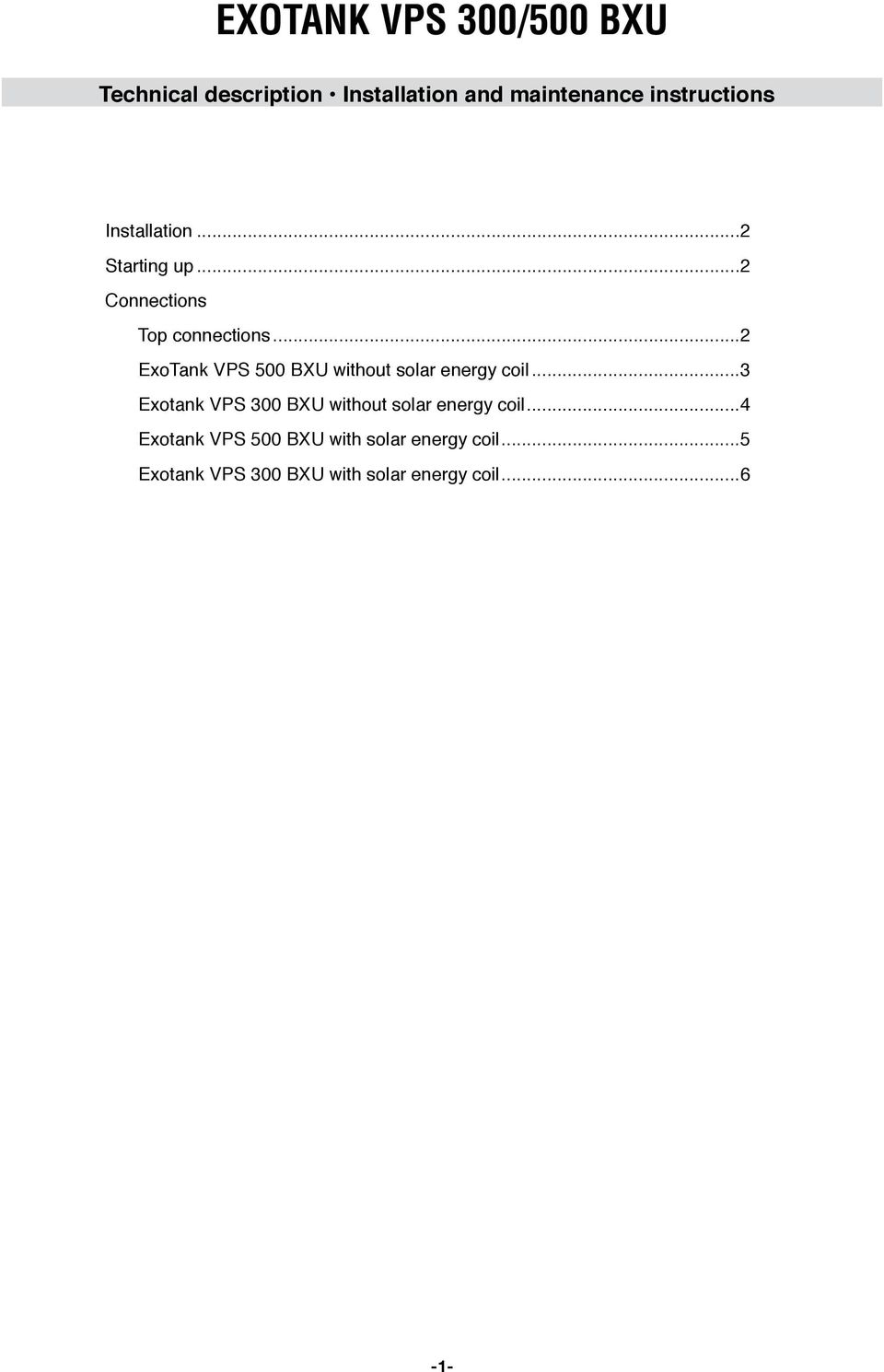

2 EXOTANK VPS 300/500 BXU Technical description Installation and maintenance instructions Installation...2 Starting up...2 Connections Top connections...2 ExoTank VPS 500 BXU without solar energy coil...3 Exotank VPS 300 BXU without solar energy coil...4 Exotank VPS 500 BXU with solar energy coil...5 Exotank VPS 300 BXU with solar energy coil

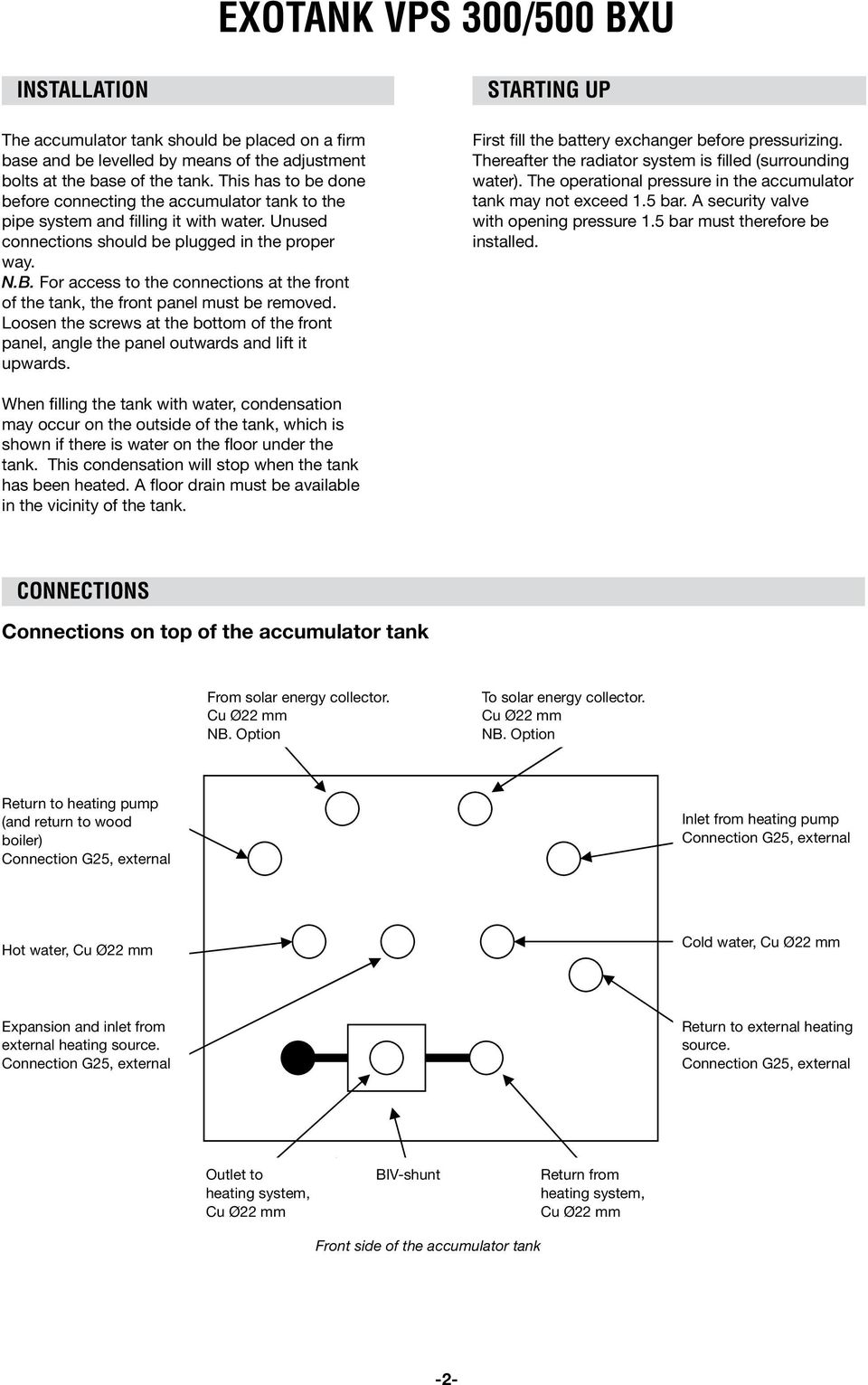

3 EXOTANK VPS 300/500 BXU INSTALLATION STARTING UP The accumulator tank should be placed on a firm base and be levelled by means of the adjustment bolts at the base of the tank. This has to be done before connecting the accumulator tank to the pipe system and filling it with water. Unused connections should be plugged in the proper way. N.B. For access to the connections at the front of the tank, Installation: the front panel must be removed. Loosen the screws at the bottom of the front panel, angle the panel outwards and lift it upwards. First fill the battery exchanger before pressurizing. Thereafter the radiator system is filled (surrounding water). The operational pressure in the accumulator tank may not exceed 1.5 bar. A security valve with opening pressure 1.5 bar must therefore be installed. Ackumulatortanken bör stå på fast underlag och vattras in med hjälp av ställskruvarna i botten av tanken. Detta skall göras innan acktanken kopplas till rörledningar och innan den vattenfylls. De anslutningar som inte används pluggas på lämpligt sätt (OBS! frontplåten måste hängas av, för att komma åt anslutningarna på tankens framsida). Frontplåten lossas genom att skruva ur skruvarna When filling the tank with water, condensation i botten på frontplåten, sen vinklas frontplåten utåt och skjuts uppåt. Under vattenfyllning kan may occur on the outside of the tank, which is shown if there kondensering is water on ske the på floor tankens under the utsida, som visar sig genom att vatten kan finnas på golvet under tank. This tanken. condensation Denna will kondensering stop when the upphör tank när tanken har värmts upp en gång. has been Golvbrunn heated. A floor skall drain finnas must i samma be available utrymme. in the vicinity of the tank. Idrifttagning: Fyll batteriväxlare först och trycksätt sedan. Fyll därefter radiatorsystemet (omslutande vatten). Drifttrycket i acktanken får inte överstiga 1,5 bar (ö) därför skall en säkerhetsventil med öppningstryck CONNECTIONS på 1,5 bar alltid monteras. Connections Anslutningar: on top of the accumulator tank Från Solfångare (OBS! tillval) 22 From solar energy collector. Cu Ø22 mm NB. Option Till Solfångare (OBS! tillval) 22 To solar energy collector. Cu Ø22 mm NB. Option Retur till värmepump(och retur vedpanna) R25 Return to heating pump (and return to wood boiler) Connection G25, external Inlet from heating pump Connection G25, external Tillopp från värmepump R25 Varmvatten 22 Hot water, Cu Ø22 mm Expansion and inlet from external heating source. Connection G25, external Expansion och tillopp extern värmekälla R25 Kallvatten 22 Cold water, Cu Ø22 mm Extern värmekälla Retur R25 Return to external heating source. Connection G25, external Outlet to Framsida tank BIV-shunt Return from Tillopp heating system, 22 heating system, Retur 22 Cu Ø22 mm BIV shunt tillopp Cu Ø22 mm Front retur side of till the accumulator tank värmesyster Skiss ovan beskriver anslutningar i toppen på tanken. -2-

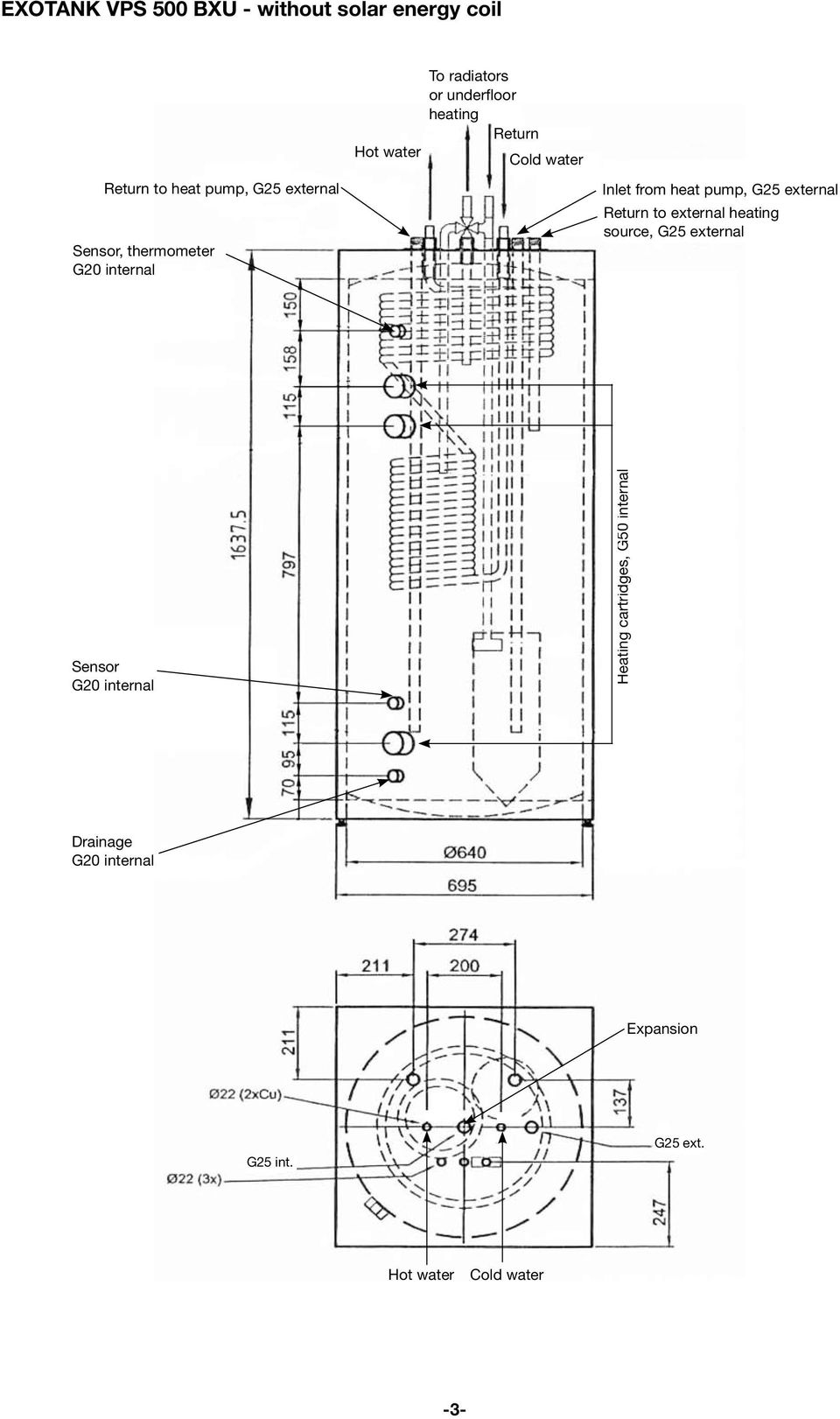

4 EXOTANK VPS 500 BXU - without solar energy coil Hot water To radiators or underfloor heating Return Cold water Return to heat pump, G25 external Sensor, thermometer Inlet from heat pump, G25 external Return to external heating source, G25 external Sensor Heating cartridges, G50 internal Drainage Expansion G25 int. G25 ext. Hot water Cold water -3-

5 EXOTANK VPS 300 BXU - without solar energy coil Return to heat pump, G25 external Sensor, thermometer To radiators or underfloor heating Return Hot water Cold water Inlet from heat pump, G25 external Return to external heating source, G25 external Sensor Heating cartridges, G50 internal Drainage Expansion G25 int. G25 ext. Hot water Cold water -4-

6 EXOTANK EURONOM VPS 500 BXU - VPSBXU with solar energy 500 coilmed solslinga Biv. Shunt BIV shunt /Termometer Sensor, thermometer El-patron Heating cartridges Hot water coils 10 and 15 metres Varmvattenslinga 10 och 15 meter Sensor, solar energy collector solfångare Sensor Avtappning Drainage Solslinga 10 meter Solar energy coil 10 metres -5-

7 EURONOM VPSBXU 300 med solslinga EXOTANK VPS 300 BXU - with solar energy coil BIV shunt Biv. Shunt Termometer Sensor, thermometer El-patron Heating cartridges Varmvattensliga 10 och 15 meter Hot water coils 10 and 15 metres Sensor, solar energy collector solfångare Sensor Solar energy coil 10 metres Solslinga 10 meter Avtappning Drainage -6-

8 EURONOM AB PO Box 700 SE KALMAR, Sweden Tel Fax Distributor:
