SPARE PARTS CATALOUGE RESERVDELSKATALOG WD-250-1, WD WD-250-2, WD COMBISET WITHOUT CANOPY UPO-LINE KOMBIDISK UTAN TAKLÅDA UPO-LINE

Transkript

1 SPARE PARTS CATALOUGE RESERVDELSKATALOG WD-250-1, WD WD-250-2, WD COMBISET WITHOUT CANOPY -LINE KOMBIDISK UTAN TAKLÅDA -LINE DOC.NO EDITION

2 Utgåveförteckning Group Grupp WD-250-1,WD Illustration Page Table of contents Spare part for accessories Designdetails, cabinet Endwalldetails Designdetails, endwalls Basic details, cabinet

3 Group Grupp Page Sida 1 WD-250-1,WD Table of contents Innehållsförteckning Page/Sida Basic details, cabinet Grunddetaljer, disk 3 Designdetails, cabinet Designdetaljer, disk 7 Endwalldetails Gaveldetaljer 9 Designdetails, endwalls Designdetaljer, gavlar 11 Spare part for accessories Reservdelar för tillbehör 13

4

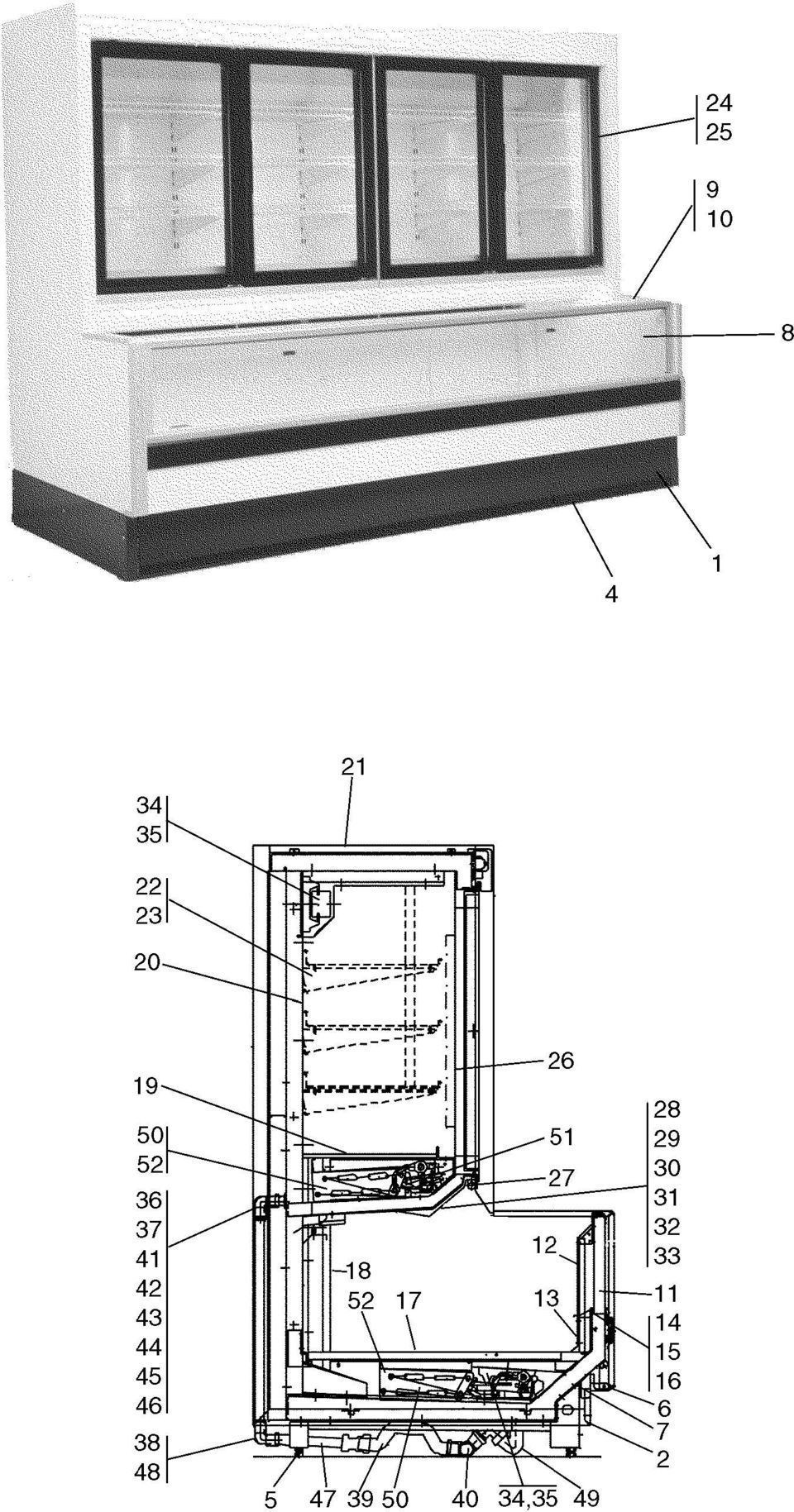

5 Page 3 Sida 3 WD-250/375-1 WD-250/375-2 BASIC DETAILS GRUNDDETALJER POS: WD WD WD WD ITEM NO DESCRIPTION BENÄMNING NOTE! BASEPANEL PERFORATED INCL HOLE FOR KEY SWITCHER BASEPANEL PERFORATED INCL HOLE FOR KEY SWITCHER SOCKEL PERFORERAD MED HÅL FÖR NYCKELBRYTARE SOCKEL PERFORERAD MED HÅL FÖR NYCKELBRYTARE L=2500, CHOOSE COLOUR L=1875, CHOOSE COLOUR BASEPANEL HOLDER SOCKELFÄSTE L= BASEPANEL HOLDER SOCKELFÄSTE L= LOCK FOR KEY SWITCHER PLÅTLOCK FÖR NYCKELBRYTARE CHOOSE COLOUR BASEPANEL COVERSTRIP L=2500, PLASTIC BLACK SOCKELLIST PLAST L=2500, SVART BASEPANEL COVERSTRIP L=1875, PLASTIC BLACK SOCKELLIST PLAST L=1875, SVART ADJUSTABLE FOOT STÄLLFOT BASEPANEL SUPPORT STÖDLIST FÖR FRONTPLÅT F COVER PLATE, FRONT U-LINE L=2500, GREY RAL 7035 TÄCKPLÅT FRONT U-LINE L=2500, GRÅ RAL F COVER PLATE, FRONT U-LINE RIGHT, L=1875, GREY RAL 7035 TÄCKPLÅT FRONT U-LINE, HÖGER L=1875, GRÅ RAL F COVER PLATE, FRONT U-LINE LEFT, L=1875, GREY RAL 7035 TÄCKPLÅT FRONT U-LINE VÄNSTER, L=1875, GRÅ RAL INSULATING GLASS ISOLERGLAS 31*316* INSULATING GLASS ISOLERGLAS 31*316* HANDRAIL, AL ANODISED SARG, AL ELOXERAD L= HANDRAIL, AL ANODISED SARG, AL ELOXERAD L= HEATING WIRE, 63W/230V SILICON VÄRMETRÅD, 63W/230V SILICON HEATING WIRE, 94W/230V SILICON VÄRMETRÅD, 94W/230V SILICON COVER PLATE SIDE FOR GLASS TÄCKPLÅT SIDA FÖR GLAS PLEXI GLASS FRONT FRONTPLEXI 6*345* HOLDER FRONTPLEXI HÅLLARE FRONTPLEXI L=2500 WHITE HOLDER FRONTPLEXI HÅLLARE FRONTPLEXI L=3750 WHITE THERMOMETER DISTANSTERMOMETER THEMOMETER HOLDER TERMOMETERFÄSTE RETURN AIR GRID RETURLUFTSGALLER L=2500, WHITE RETURN AIR GRID RETURLUFTSGALLER L=3750, WHITE BOTTOM SHELF, 600*828 WITHOUT HOLE, WHITE BOTTENHYLLA, 600*828 UTAN HÅL, VIT BOTTOM SHELF, 600*828 WITH HOLE, WHITE BOTTENHYLLA, 600*828 MED HÅL, VIT BOTTOM SHELF, 650*828 WITH HOLE, WHITE BOTTENHYLLA, 650*828 MED HÅL, VIT EXHAUST SCREEN COMPL L=2500, INCL AIR GUIDE RYGGSKÄRM KOMPL L=2500, INKL LUFTLEDARE EXHAUST SCREEN COMPL L=3750, INCL AIR GUIDE RYGGSKÄRM KOMPL L=3750, INKL LUFTLEDARE BOTTOM SHELF CABINET 440*624, WITHOUT HOLE, WHITE BOTTENHYLLA SKÅP 440*624, UTAN HÅL, VIT BOTTOM SHELF CABINET 440*624, WITH HOLE, WHITE BOTTENHYLLA SKÅP 440*624, MED HÅL, VIT EXHAUST SCREEN CABINET 724*1231, WHITE RYGGSKÄRM SKÅP 724*1231, VIT INTERNAL CEILING, ISOLATED INNERTAK, ISOLERAT WIRE SHELF CABINET 450*608, WHITE TRÅDHYLLA SKÅP 450*628, VIT BRACKET WIRE SHELF, LEFT KONSOL TRÅDHYLLA, VÄNSTER BRACKET WIRE SHELF, RIGHT KONSOL TRÅDHYLLA, HÖGER FRAME GLASS DOOR H=1130, 2-DOORS KARMPARTI GLASDÖRR H=1130, 2-DÖRRAR SERIAL NUMBER IS REQUIRED FRAME GLASS DOOR H=1130, 4-DOORS KARMPARTI GLASDÖRR H=1130, 4-DÖRRAR SERIAL NUMBER IS REQUIRED FRAME GLASS DOOR H=1130, 6-DOORS KARMPARTI GLASDÖRR H=1130, 6-DÖRRAR SERIAL NUMBER IS REQUIRED GLASS DOOR, 602*1092, BLACK GLASDÖRR, 602*1092, SVART SERIAL NUMBER IS REQUIRED

6 GLASS DOOR, 602*1092, GREY GLASDÖRR, 602*1092, GRÅ SERIAL NUMBER IS REQUIRED GLASS DOOR, 602*1092, BLACK GLASDÖRR, 602*1092, SVART SERIAL NUMBER IS REQUIRED GLASS DOOR, 602*1092, GREY GLASDÖRR, 602*1092, GRÅ SERIAL NUMBER IS REQUIRED FLOURESCENT LIGHTING LYSRÖR 18W/21-840, L=590 STANDARD 18W/21-840, L= FLOURESCENT LIGHTING LYSRÖR 18W/31-830, L=590 OPTION 18W/31-830, L= FLOURESCENT LIGHTING LYSRÖR 18W/737 AURA, L=590 OPTION 18W/737 AURA, L= FLOURESCENT LIGHTING LYSRÖR 18W/827 AURA, L=590 OPTION 18W/827 AURA, L= FLOURESCENT LIGHTING LYSRÖR 18W/30 BÄRO, L=590 OPTION 18W/30 BÄRO, L= FLOURESCENT LIGHTING LYSRÖR 36W/21-840, L=1200 STANDARD 36W/21-840, L= FLOURESCENT LIGHTING LYSRÖR 36W/31-830, L=1200 OPTION 36W/31-830, L= FLOURESCENT LIGHTING LYSRÖR 36W/737 AURA, L=1200 OPTION 36W/737 AURA, L= FLOURESCENT LIGHTING LYSRÖR 36W/827 AURA, L=1200 OPTION 36W/827 AURA, L= FLOURESCENT LIGHTING LYSRÖR 36W/30 BÄRO, L=1200 OPTION 36W/30 BÄRO, L= FRONTPANEL BELOW CABINET L=2500, WHITE FRONTPANEL UNDER SKÅP L=2500, VIT FRONTPANEL BELOW CABINET L=3750, WHITE FRONTPANEL UNDER SKÅP L=3750, VIT HEATING WIRE, 64W/230V VÄRMETRÅD 64W/230V HEATING WIRE 96W/230V VÄRMETRÅD 96W/230V FLOURESCENT TUBE SOCKET LYSRÖRSHÅLLARE HOLDER FOR STARTER GLIMTÄNDARHÅLLARE STARTER GLIMTÄNDARE OSRAM SINGEL ST COUPLING BOX, WITHOUT PLINTH KOPPLINGSDOSA, UTAN PLINT FAN MOTOR, ELCO VN 10/ FLÄKTMOTOR ELCO VN 10/ FAN BLADE, 154 H=28 FLÄKTVINGE, 154 H= ANGLE CONNECTOR 32-90, INSERT VINKELKOPPLING 32-90, INSTICK T-TUBE 32/32-90 T-KOPPLING 32/ COUPLING SLEEVE 32/40 SKARVKOPPLING 32/ WATER LOCK VATTENLÅS T-TUBE 40/40-90 T-KOPPLING 40/ PLASTIC PIPE PLASTRÖR 32, L= PLASTIC PIPE PLASTRÖR 32, L= PLASTIC PIPE PLASTRÖR 32, L= PLASTIC PIPE PLASTRÖR 32, L= PLASTIC PIPE PLASTRÖR 32, L= PLASTIC PIPE PLASTRÖR 32, L= PLASTIC PIPE PLASTRÖR 32, L= PLASTIC PIPE PLASTRÖR 32, L= WATER LOCK VATTENLÅS EVAPORATOR, 100*300*2200 FÖRÅNGARE, 100*300* EVAPORATOR, 100*300*3450 FÖRÅNGARE, 100*300* HEATER ROD, 1285W/230V VÄRMESTAV, 1285W/230V FOR BOTH FRONT & REAR HEATER ROD, 1970W/230V VÄRMESTAV, 1970W/230V FOR BOTH FRONT & REAR

7

8 Group Grupp Page Sida 7 WD-250-1,WD Designdetails, cabinet Designdetaljer, disk Item Quantity Art.No Pos. Antal Art.nr Description Benämning Info Info Illustration Issue Month Year Illustration Utgåva Månad År / Notes Anmärkning WD WD T Bumperprofile Design 7 Bumperprofil Design 7 3 L=2500 Blue RAL Z Bumperprofile Design 7 Bumperprofil Design 7 3 L=2500 Green RAL S Bumperprofile Design 7 Bumperprofil Design 7 3 L=2500 Red RAL F Bumperprofile Design 7 Bumperprofil Design 7 3 L=2500 Grey RAL C Bumperprofile Design 7 Bumperprofil Design 7 3 L=2500 Black RAL Al-profile, Design Fästprofil, Design 7 3 L=2495 Al-profile Heating wire Värmetråd 1 63W/230V Silicon T Bumperprofile Design 7 Bumperprofil Design 7 3 L=3750 Blue RAL Z Bumperprofile Design 7 Bumperprofil Design 7 3 L=3750 Green RAL S Bumperprofile Design 7 Bumperprofil Design 7 3 L=3750 Red RAL F Bumperprofile Design 7 Bumperprofil Design 7 3 L=3750 Grey RAL C Bumperprofile Design 7 Bumperprofil Design 7 3 L=3750 Black RAL Al-profile, Design Fästprofil, Design 7 3 L=3745 Al-profile Heating wire Värmetråd 1 94W/230V Silicon

9

10 Group Grupp Page Sida 9 WD-250-1,WD Endwalldetails Gaveldetaljer Item Quantity Art.No Pos. Antal Art.nr Description Benämning Info Info Illustration Issue Month Year Illustration Utgåva Månad År / Notes Anmärkning WD WD Endwall std, left Gavel std, vänster Order as accessory from factory Endwall std, right Gavel std, höger Order as accessory from factory 2 Base panel endwall, Gavelsockel perforerad Order as accessory from perforated factory 3 Glazed endwall, left Gavel glasad vänster Order as accessory from factory Glazed endwall, right Gavel glasad höger Order as accessory from factory 4 Base panel endwall, Gavelsockel perforerad Order as accessory from perforated factory Insulating glass Isolerglas 50x453x828 Glazed endwall Glasram kompl Grey RAL 7035

11

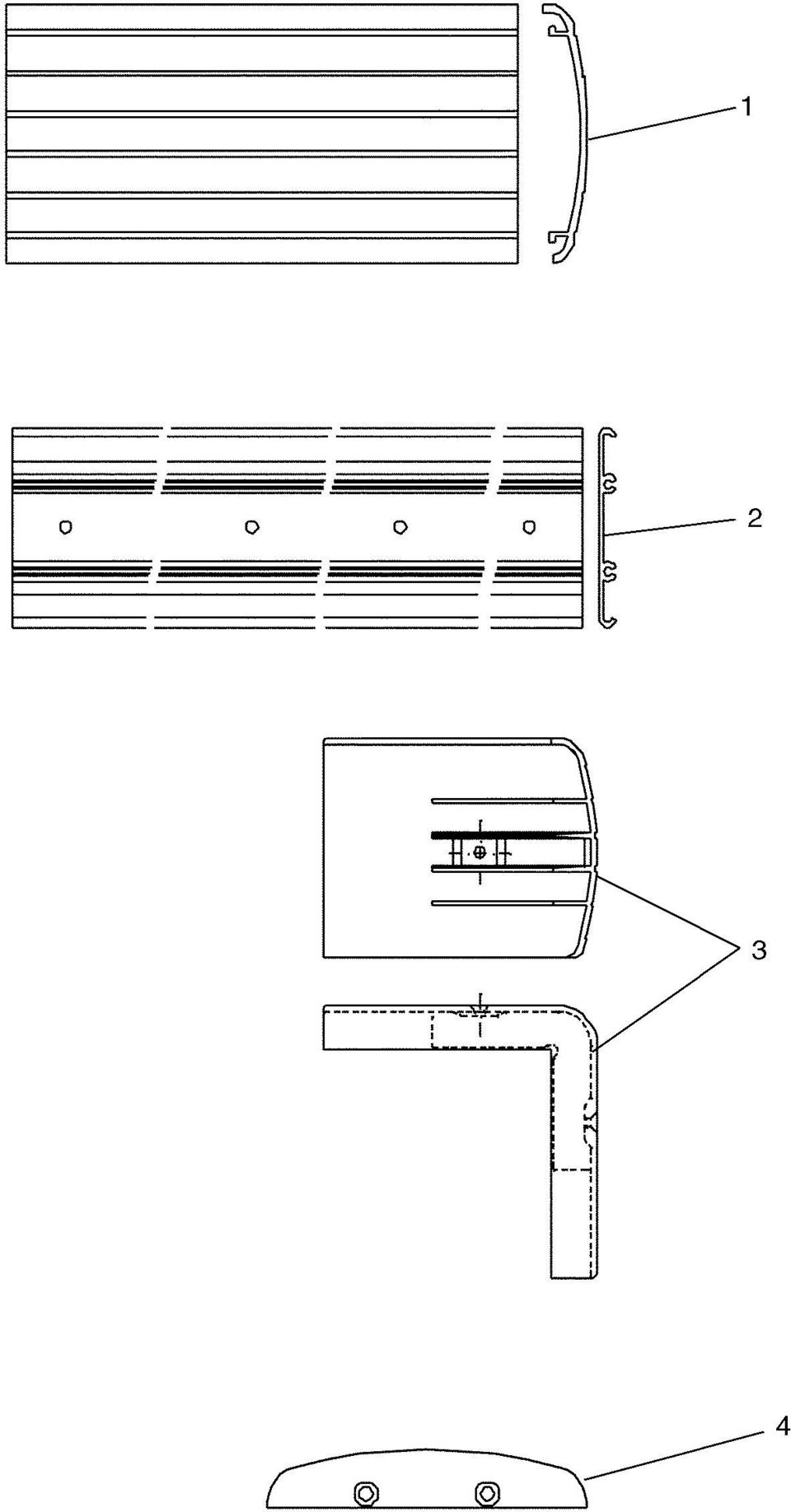

12 Group Grupp Page Sida 11 WD Designdetails, endwalls Designdetaljer, gavlar Item Qua. Art.No Pos. Ant. Art.nr Description Benämning Info Info Illustration Issue Month Year Illustration Utgåva Månad År / Notes Anmärkning T Bumperprofile Design 7 Bumperprofil Design 7 3 L=1090 Blue RAL Z Bumperprofile Design 7 Bumperprofil Design 7 3 L=1090 Green RAL S Bumperprofile Design 7 Bumperprofil Design 7 3 L=1090 Red RAL F Bumperprofile Design 7 Bumperprofil Design 7 3 L=1090 Grey RAL C Bumperprofile Design 7 Bumperprofil Design 7 3 L=1090 Black RAL Al-profile, Design Fästprofil, Design 7 3 L= T Bumper corner Design 7 Bumpershörn Design 7 3 Blue RAL S Bumper corner Design 7 Bumpershörn Design 7 3 Red RAL C Bumper corner Design 7 Bumpershörn Design 7 3 Black RAL C End stop Design 7 Ändavslutning Design 7 Black RAL 5004 Painted metal sheet F End stop Design 7 Ändavslutning Design 7 Grey RAL 7035 Painted metal sheet

13 Group Grupp Page Sida 13 WD-250-1,WD Spare part for accessories Reservdelar för tillbehör Item Quantity Art.No Pos. Antal Art.nr Description Benämning Info Info Illustration Issue Month Year Illustration Utgåva Månad År / Notes Anmärkning WD WD A01 Värmepanel under skåp, 250 White, incl. heating kompl wire and lighting A02 Värmepanel under skåp, 375 White, incl. heating kompl wire and lighting A01 Handrail, compl. Sarg, kompl 250 Stainless steel A02 Handrail, compl. Sarg, kompl 375 Stainless steel

14 Page Sida 1 Numerical index/nummerregister Art.No/Art.nr Page/Sida Art.No/Art.nr Page/Sida Art.No/Art.nr Page/Sida Art.No/Art.nr Page/Sida A A A A T S C T Z S F C T Z S F C T Z S F C F C F F F 3

15 Spare parts distribution by: Carrier Refrigeration AB Dept: ERD Parts Center Finnamyrsvägen 4 SE Ingelstad Sweden Phone: Fax: parts.erdswe@carrier.utc.com
