1 Spare Parts Catalogue Reservdelskatalog W375N Washer extractor Tvättmaskin DOC. NO EDITION

2

3 List of issues Group Grupp W375N Illustration Page Table of contents Drum, rear gable Door and hinged joint Electrical components Clarus Water connections Control panel Exacta Control panel Clarus Detergent container Drain valve Base and outer drum Door lock Control panel Exacta, single system Inlet valves and cable set Inlet valves and cable set Drain pump Motor Drain valve, electrical Electric components Classic OG Electrical components Exacta Electric components Classic OL Electric components Classic OL Electric components 3AC Electric components Classic 1AC Electric components 1AC Electric components Classic 3AC Capacitor Drain valve and hoses Electric components connection Lining and top panel Control panel Classic Electric cabinet Master system Water recovery system External coin meter Electrolux Flex system Timer Control unit with timer Manual starter unit, Classic Flex system CMIS Coin meter with slot locking device Coin meter without slot locking device

4

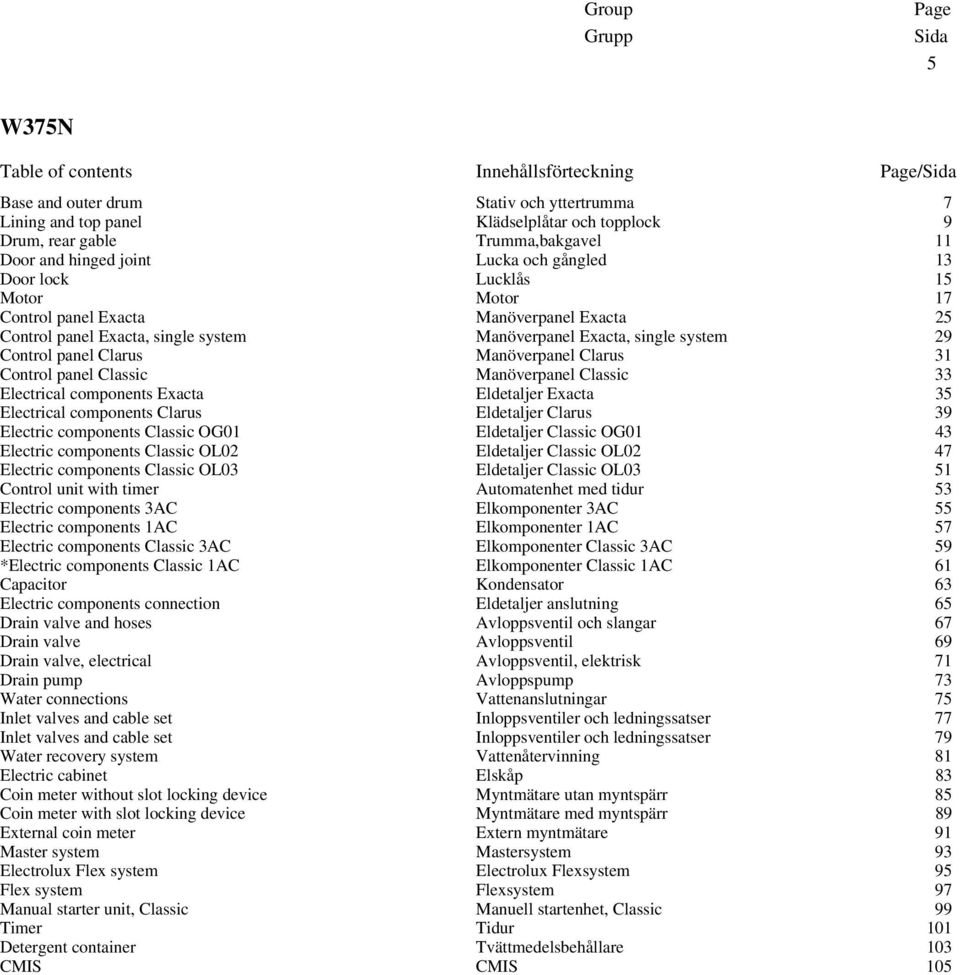

5 Group Grupp Page Sida 5 W375N Table of contents Innehållsförteckning Page/Sida Base and outer drum Stativ och yttertrumma 7 Lining and top panel Klädselplåtar och topplock 9 Drum, rear gable Trumma,bakgavel 11 Door and hinged joint Lucka och gångled 13 Door lock Lucklås 15 Motor Motor 17 Control panel Exacta Manöverpanel Exacta 25 Control panel Exacta, single system Manöverpanel Exacta, single system 29 Control panel Clarus Manöverpanel Clarus 31 Control panel Classic Manöverpanel Classic 33 Electrical components Exacta Eldetaljer Exacta 35 Electrical components Clarus Eldetaljer Clarus 39 Electric components Classic OG01 Eldetaljer Classic OG01 43 Electric components Classic OL02 Eldetaljer Classic OL02 47 Electric components Classic OL03 Eldetaljer Classic OL03 51 Control unit with timer Automatenhet med tidur 53 Electric components 3AC Elkomponenter 3AC 55 Electric components 1AC Elkomponenter 1AC 57 Electric components Classic 3AC Elkomponenter Classic 3AC 59 *Electric components Classic 1AC Elkomponenter Classic 1AC 61 Capacitor Kondensator 63 Electric components connection Eldetaljer anslutning 65 Drain valve and hoses Avloppsventil och slangar 67 Drain valve Avloppsventil 69 Drain valve, electrical Avloppsventil, elektrisk 71 Drain pump Avloppspump 73 Water connections Vattenanslutningar 75 Inlet valves and cable set Inloppsventiler och ledningssatser 77 Inlet valves and cable set Inloppsventiler och ledningssatser 79 Water recovery system Vattenåtervinning 81 Electric cabinet Elskåp 83 Coin meter without slot locking device Myntmätare utan myntspärr 85 Coin meter with slot locking device Myntmätare med myntspärr 89 External coin meter Extern myntmätare 91 Master system Mastersystem 93 Electrolux Flex system Electrolux Flexsystem 95 Flex system Flexsystem 97 Manual starter unit, Classic Manuell startenhet, Classic 99 Timer Tidur 101 Detergent container Tvättmedelsbehållare 103 CMIS CMIS 105

6

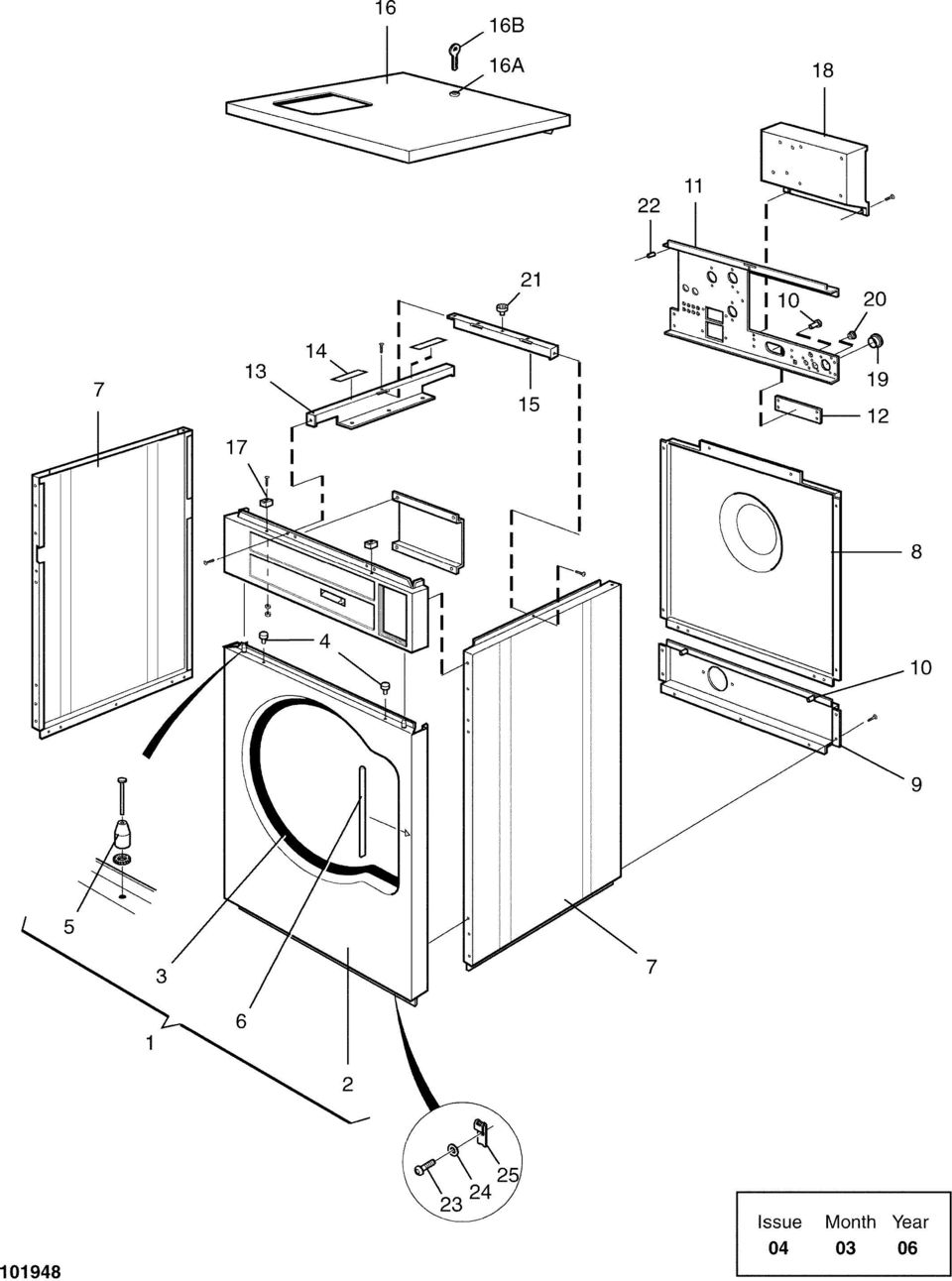

7 Group Grupp Page Sida 7 W375N Base and outer drum Stativ och yttertrumma Item Qua. Art.No Pos. Ant. Art.nr Description Benämning Info Info Illustration Issue Month Year Illustration Utgåva Månad År / Notes Anmärkning Frame Stativ Tensioner Spänne Screw Skruv 3 M8X Tension plate Spännbricka 3 18x8,4x Locking nut Låsmutter 3 M Bracket Vridskydd 3 7 Rq Plug Propp Heating element Element 1,2 2,5kW 240V Heating element Element 1,2 1kW 240V Heating element Element 1,2 1,8kW 240V Heating element Element 1,2 0,665kW 240V Heating element Element 1,2 2,5kW 254V Heating element Element 1,2 2,5kW 277V Heating element Element 1,2 1,85kW 230V MOP Heating element Element 1,2 1,85kW 240V, Mop Cable set Ledningssats 3 Heating 400V Cable set Ledningssats 3 230V Cable set Ledningssats Sensor Givare 1,2 Complete 11A Plug Plugg 3 HW Bushing Bussning Cable set Ledningssats Cover Skydd Clamp Bygel Transformer Transformator 1 200V Transformer Transformator 1 356V,380V,415V,440V,480V Cable set Ledningssats Bracket Konsol Rubber strip Gummilist 3

8

9 Group Grupp Page Sida 9 W375N Lining and top panel Klädselplåtar och topplock Item Qua. Art.No Pos. Ant. Art.nr Description Benämning Info Info Illustration Issue Month Year Illustration Utgåva Månad År / Notes Anmärkning Front plate Frontplåt 3 Green Complete Front plate Frontplåt 3 Yellow Complete Front plate Frontplåt 3 White Complete Front plate Frontplåt 3 Red Complete Front plate Frontplåt 3 Almond Complete Front plate Frontplåt 3 Grey Complete Front plate Frontplåt 3 Blue Complete Front plate Frontplåt 3 Stainless Complete 2 1 Front plate Frontplåt Strip List Plug Plugg Guide pin Styrpinne Protection Skydd Side panel Sidoplåt 3 Grey -520/ Side panel Sidoplåt 3 White -520/ Side panel Sidoplåt 3 Stainless -520/ Side panel Sidoplåt 3 Grey 520/ Side panel Sidoplåt 3 White 520/ Side panel Sidoplåt 3 Stainless 520/ Rear panel Bakstycke 3 Upper Rear panel Bakstycke Nut Mutter 3 M Brace bracket Stagplåt Cover plate Täckplåt 3 DS Brace Stag Brace Stag 3 USA Velcro tape Kardborreband Brace Stag Top panel Topplock 3 USA Top panel Topplock Top panel Topplock 3 USA With lock Top panel Topplock 3 With lock Top panel Topplock 3 USA No detergent container With lock Top panel Topplock 3 USA No detergent container Top panel Topplock 3 No detergent container Top panel Topplock 3 No detergent container With lock Lock Lås 1, Key Nyckel 1,2 SET Guide Styrning Plate Plåt Grommet Genomföring Cover plug Täckpropp Plug Propp Spacer Distans Screw Skruv 3 M6X Lock washer Låsbricka 3 6, Clip Clips 3 M6

10

11 Group Grupp Page Sida 11 W375N Drum, rear gable Trumma,bakgavel Item Qua. Art.No Pos. Ant. Art.nr Description Benämning Info Info Illustration Issue Month Year Illustration Utgåva Månad År / Notes Anmärkning Outer drum Yttertrumma 3 Non-heated Outer drum Yttertrumma 3 El/Dual heating Outer drum Yttertrumma 3 Steam Rear gable Bakgavel 1 Complete Rear gable Bakgavel 1 Sluice Inner drum Innertrumma Inner drum Innertrumma 1 Sluice Repair kit Renoveringssats Bushing Bussning 6 1 Ball bearing Kullager 7 1 Ball bearing Kullager 8 2 Sealing ring Tätningsring 9 1 Sealing ring Tätningsring Seal Tätning Lining Klädselplåt Bearing housing Lagerhus End piece Gavel Screw Skruv 3 M6X Screw Skruv 3 M12X Pulley Remskiva Wedge Kil 3 10x8x C-clamp Spårring 3 SGA Tension strap Spännband Screw Skruv 3 M8X Washer Bricka 3 BRB 8,4X Locking nut Låsmutter 3 M8

12

13 Group Grupp Page Sida 13 W375N Door and hinged joint Lucka och gångled Item Qua. Art.No Pos. Ant. Art.nr Description Benämning Info Info Illustration Issue Month Year Illustration Utgåva Månad År / Notes Anmärkning Support frame Fästplatta Nut Mutter 3 M Bracket Fäste Locking nut Låsmutter 3 M Trim panel Dekorplåt 3 Grey Trim panel Dekorplåt 3 Stainless Door Lucka 1 Complete Door Lucka Door glass Luckglas 1, Door gasket Luckpackning 1,2 Black Hinged joint Gångled Bushing Bussning Pin Tapp Knob Vred 1,2 Complete 14 1 Knob Vred 15 1 Bushing Bussning 16 3 Ball Kula 17 3 Spring Fjäder Screw Skruv Kit, lock shaft Kit, låsaxel 1, Lock shaft Låsaxel Washer Bricka 22 2 Bushing Bussning 23 1 Torsion spring Vridfjäder Screw Skruv 3 M6SF 6X Cover washer Täckbricka Screw Skruv Sign Skylt Sign Skylt 3 Wascomat Sign Skylt Sign Skylt 3 Zanussi Sign Skylt Rubber strip Gummilist 3 L=1065

14

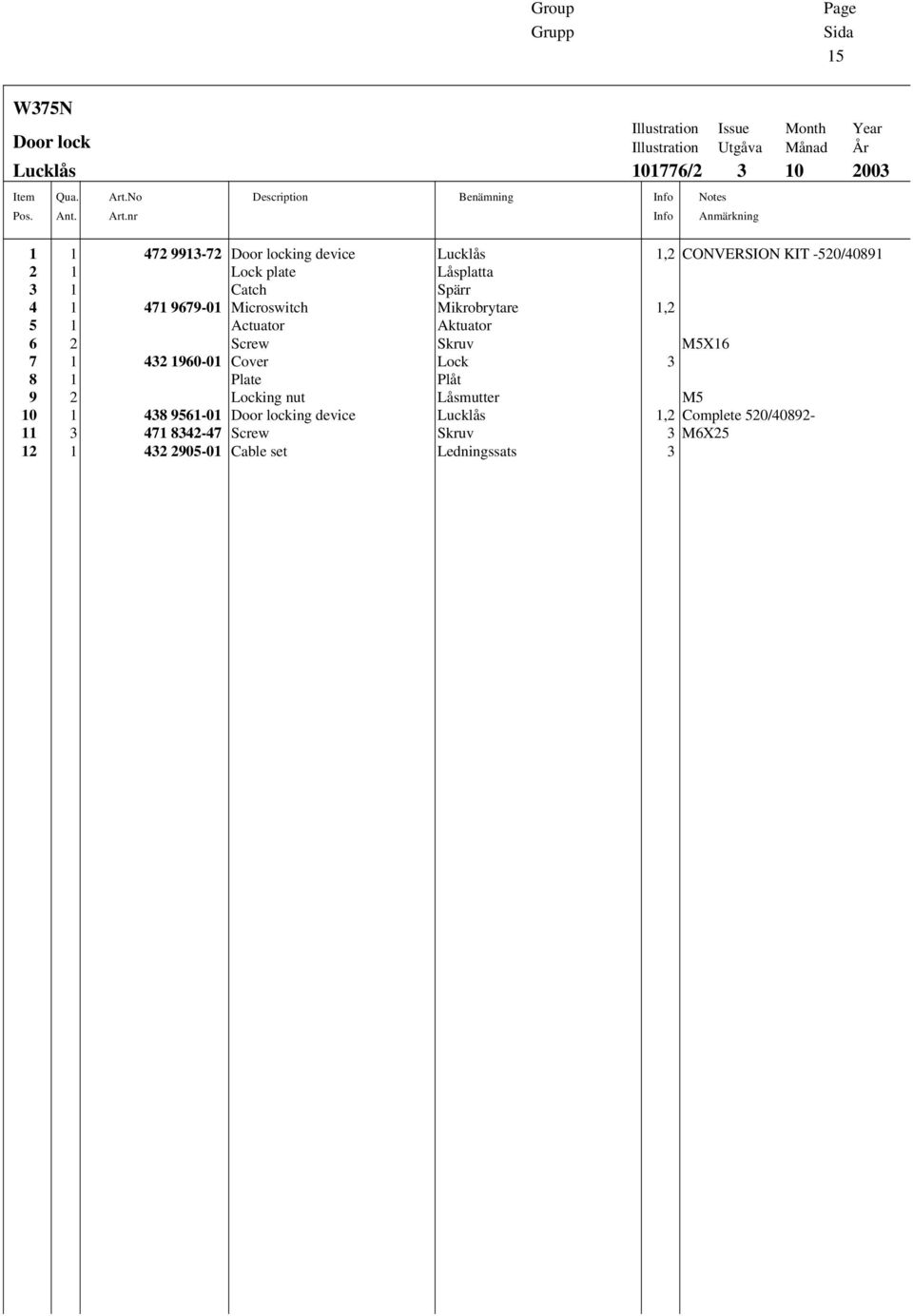

15 Group Grupp Page Sida 15 W375N Door lock Lucklås Item Qua. Pos. Ant. Art.No Art.nr Description Benämning Info Info Illustration Issue Month Year Illustration Utgåva Månad År / Notes Anmärkning Door locking device Lucklås 1,2 CONVERSION KIT -520/ Lock plate Låsplatta 3 1 Catch Spärr Microswitch Mikrobrytare 1,2 5 1 Actuator Aktuator 6 2 Screw Skruv M5X Cover Lock Plate Plåt 9 2 Locking nut Låsmutter M Door locking device Lucklås 1,2 Complete 520/ Screw Skruv 3 M6X Cable set Ledningssats 3

16

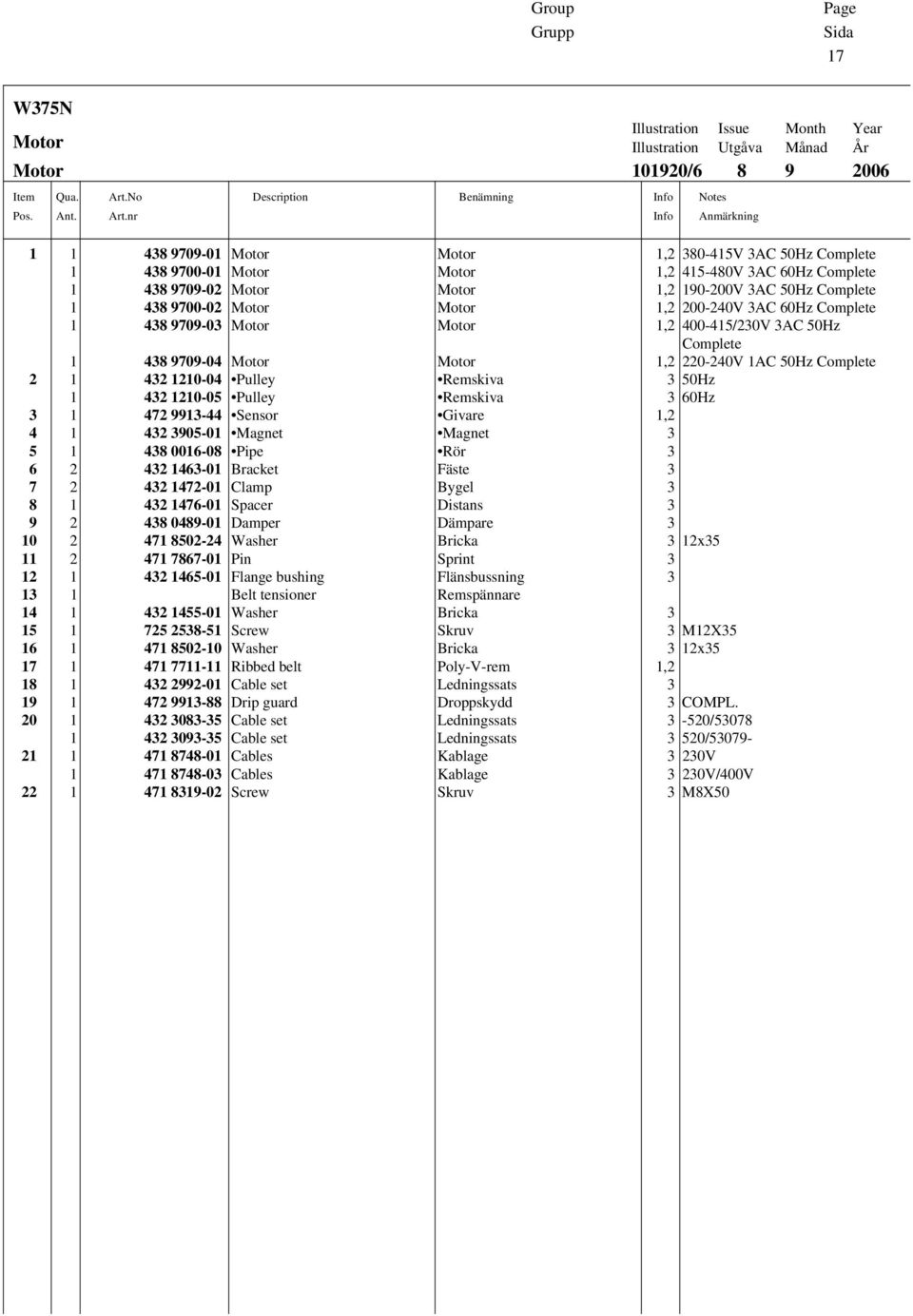

17 Group Grupp Page Sida 17 W375N Motor Motor Item Qua. Pos. Ant. Art.No Art.nr Description Benämning Info Info Illustration Issue Month Year Illustration Utgåva Månad År / Notes Anmärkning Motor Motor 1, V 3AC 50Hz Complete Motor Motor 1, V 3AC 60Hz Complete Motor Motor 1, V 3AC 50Hz Complete Motor Motor 1, V 3AC 60Hz Complete Motor Motor 1, /230V 3AC 50Hz Complete Motor Motor 1, V 1AC 50Hz Complete Pulley Remskiva 3 50Hz Pulley Remskiva 3 60Hz Sensor Givare 1, Magnet Magnet Pipe Rör Bracket Fäste Clamp Bygel Spacer Distans Damper Dämpare Washer Bricka 3 12x Pin Sprint Flange bushing Flänsbussning Belt tensioner Remspännare Washer Bricka Screw Skruv 3 M12X Washer Bricka 3 12x Ribbed belt Poly-V-rem 1, Cable set Ledningssats Drip guard Droppskydd 3 COMPL Cable set Ledningssats 3-520/ Cable set Ledningssats 3 520/ Cables Kablage 3 230V Cables Kablage 3 230V/400V Screw Skruv 3 M8X50

18

19 Group Grupp Page Sida 19 W375N Control panel Exacta Manöverpanel Exacta Item Qua. Art.No Pos. Ant. Art.nr Description Benämning Info Info Illustration Issue Month Year Illustration Utgåva Månad År / Notes Anmärkning Front panel Frontpanel Front plate Frontplåt 3 USA Panel sign Panelskylt 1 Program 2A01, 2G Panel sign Panelskylt 1 Program 2H Panel sign Panelskylt 1 Program 2H Panel sign Panelskylt 1 Program 2G Panel sign Panelskylt 1 Program 2W01, 2H01, 2H02, 2M11, 2F01, 2F Panel sign Panelskylt 1 Program 2L Panel sign Panelskylt 1 Program 2L01, 2L Panel sign Panelskylt 1 Program 2L Panel sign Panelskylt 1 Program 2L Panel sign Panelskylt 1 Program 2M Panel sign Panelskylt 1 Program 2H Panel sign Panelskylt 1 Program 2L11, 2L Panel sign Panelskylt 1 Program 2R Panel sign Panelskylt 1 Program 2S Panel sign Panelskylt 1 Program 2A Instruction plate Instruktionsskylt 3 Program 2G41 Japanese Instruction plate Instruktionsskylt 3 Program 2W41 Japanese Instruction plate Instruktionsskylt 3 Program 2L41 Japanese Instruction plate Instruktionsskylt 3 Program 2L51 Japanese Instruction plate Instruktionsskylt 3 Program 2H42 Japanese Instruction plate Instruktionsskylt 3 Program 2A01 English Instruction plate Instruktionsskylt 3 Program 2M01 French Instruction plate Instruktionsskylt 3 Program 2M11, Mop Danish Instruction plate Instruktionsskylt 3 Program 2H12 Swedish Instruction plate Instruktionsskylt 3 Program 2M12 Swedish Instruction plate Instruktionsskylt 3 Program 2C01 Spanish Instruction plate Instruktionsskylt 3 Program 2A01 Danish Instruction plate Instruktionsskylt 3 Program 2A01 Swedish Instruction plate Instruktionsskylt 3 Program 2L01 English Instruction plate Instruktionsskylt 3 Program 2A01 Danish Instruction plate Instruktionsskylt 3 Program 2H11 Swedish Instruction plate Instruktionsskylt 3 Program 2W01, Aqua Clean Swedish Instruction plate Instruktionsskylt 3 Program 2L41 Japanese Instruction plate Instruktionsskylt 3 Program 2S01, Selecta USA Instruction plate Instruktionsskylt 3 Program 2G01 English Instruction plate Instruktionsskylt 3 Program 2G01 German Instruction plate Instruktionsskylt 3 Program 2G01 French Instruction plate Instruktionsskylt 3 Program 2G01 Swedish Instruction plate Instruktionsskylt 3 Program 2L31, Emerald USA Instruction plate Instruktionsskylt 3 Program 2L01 English Instruction plate Instruktionsskylt 3 Program 2M01, Mop English Instruction plate Instruktionsskylt 3 Program 2W01, Aqua Clean English Instruction plate Instruktionsskylt 3 Program 2A01, W375 Swedish Instruction plate Instruktionsskylt 3 Program 2H21, Hygienic Danish Instruction plate Instruktionsskylt 3 Program 2L11, Thermoboost German Instruction plate Instruktionsskylt 3 Program 2L12, Laundrette German Instruction plate Instruktionsskylt 3 Program 2H02, Selecta Danish Instruction plate Instruktionsskylt 3 Program 2H01, Hospital English Instruction plate Instruktionsskylt 3 Program 2M11, Mop Swedish Instruction plate Instruktionsskylt 3 Program 2F01, Farm Swedish

20

21 Group Grupp Page Sida 21 W375N Control panel Exacta Manöverpanel Exacta Item Qua. Art.No Pos. Ant. Art.nr Description Benämning Info Info Illustration Issue Month Year Illustration Utgåva Månad År / Notes Anmärkning Instruction plate Instruktionsskylt 3 Program 2R01, QSR Swedish Instruction plate Instruktionsskylt 3 Program 2F01, Farm English Instruction plate Instruktionsskylt 3 Program 2R01, QSR English Instruction plate Instruktionsskylt 3 Program 2F01, Farm German Instruction plate Instruktionsskylt 3 Program 2F02, Westfalla German Instruction plate Instruktionsskylt 3 Program 2L01 German Instruction plate Instruktionsskylt 3 Program 2M01, Mop German Instruction plate Instruktionsskylt 3 Program 2R01, QSR German Instruction plate Instruktionsskylt 3 Program 2W01, Aqua Clean German Instruction plate Instruktionsskylt 3 Program 2H21, Hygienic, Nyborg English Instruction plate Instruktionsskylt 3 Program 2L12, Nyborg English Instruction plate Instruktionsskylt 3 Program 2F01, Farm French Instruction plate Instruktionsskylt 3 Program 2L01 French Instruction plate Instruktionsskylt 3 Program 2L02, Mench French Instruction plate Instruktionsskylt 3 Program 2R01, QSR French Instruction plate Instruktionsskylt 3 Program 2W01, Aqua Clean French Instruction plate Instruktionsskylt 3 Program 2L12 French Instruction plate Instruktionsskylt 3 Program 2F01, Farm Italian Instruction plate Instruktionsskylt 3 Program 2G01 Italian Instruction plate Instruktionsskylt 3 Program 2R01, QSR Italian Instruction plate Instruktionsskylt 3 Program 2L01 Italian Zanussi Instruction plate Instruktionsskylt 3 Program 2L12 Italian Instruction plate Instruktionsskylt 3 Program 2W01, Aqua Clean Italian Instruction plate Instruktionsskylt 3 Program 2F01, Farm Spanish Instruction plate Instruktionsskylt 3 Program 2G01 Spanish Instruction plate Instruktionsskylt 3 Program 2L01 Spanish Instruction plate Instruktionsskylt 3 Program 2R01, QSR Spanish Instruction plate Instruktionsskylt 3 Program 2W01, Aqua Clean Spanish Instruction plate Instruktionsskylt 3 Program 2L12 Spanish Instruction plate Instruktionsskylt 3 Program 2F01, Farm Dutch Instruction plate Instruktionsskylt 3 Program 2G01 Dutch Instruction plate Instruktionsskylt 3 Program 2L01 Dutch Instruction plate Instruktionsskylt 3 Program 2L02, Mench Dutch Instruction plate Instruktionsskylt 3 Program 2R01, QSR Dutch Instruction plate Instruktionsskylt 3 Program 2W01, Aqua Clean Dutch Instruction plate Instruktionsskylt 3 Program 2L12, Nyborg Dutch Instruction plate Instruktionsskylt 3 Program 2F01, Farm Danish Instruction plate Instruktionsskylt 3 Program 2G01 Danish Instruction plate Instruktionsskylt 3 Program 2L01 Danish Instruction plate Instruktionsskylt 3 Program 2R01, QSR Danish Instruction plate Instruktionsskylt 3 Program 2W01, Aqua Clean Danish Instruction plate Instruktionsskylt 3 Program 2A01 Finnish Instruction plate Instruktionsskylt 3 Program 2F01, Farm Finnish Instruction plate Instruktionsskylt 3 Program 2G01 Finnish Instruction plate Instruktionsskylt 3 Program 2L01 Finnish Instruction plate Instruktionsskylt 3 Program 2M11, Mop Finnish Instruction plate Instruktionsskylt 3 Program R01 Finnish Instruction plate Instruktionsskylt 3 Program 2W01, Aqua Clean Finnish Instruction plate Instruktionsskylt 3 Program 2A01 Norwegian

22

23 Group Grupp Page Sida 23 W375N Control panel Exacta Manöverpanel Exacta Item Qua. Art.No Pos. Ant. Art.nr Description Benämning Info Info Illustration Issue Month Year Illustration Utgåva Månad År / Notes Anmärkning Instruction plate Instruktionsskylt 3 Program 2F01, Farm Norwegian Instruction plate Instruktionsskylt 3 Program 2G01 Norwegian Instruction plate Instruktionsskylt 3 Program 2L01 Norwegian Instruction plate Instruktionsskylt 3 Program 2M11, Mop Norwegian Instruction plate Instruktionsskylt 3 Program 2R01, QSR Norwegian Instruction plate Instruktionsskylt 3 Program 2W01, Aqua Clean Norwegian Instruction plate Instruktionsskylt 3 Program 2L12, Nyborg Norwegian Instruction plate Instruktionsskylt 3 Program 2F01 Polish Instruction plate Instruktionsskylt 3 Program 2G01 Polish Instruction plate Instruktionsskylt 3 Program 2L01 Polish Instruction plate Instruktionsskylt 3 Program 2R01, QSR Polish Instruction plate Instruktionsskylt 3 Program 2W01, Aqua Clean Polish Instruction plate Instruktionsskylt 3 Program 2L12, Nyborg Polish Instruction plate Instruktionsskylt 3 Program 2L31, Emerald Spanish Instruction plate Instruktionsskylt 3 Program 2S01, Selecta Spanish Instruction plate Instruktionsskylt 3 Program 2L31, Emerald French Instruction plate Instruktionsskylt 3 Program 2S01, Selecta French Instruction plate Instruktionsskylt 3 Program 2L01 Italian, English Instruction plate Instruktionsskylt 3 Program 2A11 Mats/heavy laundry, Swedish Instruction plate Instruktionsskylt 3 Program 2A11 Mats/heavy laundry, Danish Instruction plate Instruktionsskylt 3 Program 2A11 Mats/heavy laundry, Norwegian Instruction plate Instruktionsskylt 3 Program 2A11 Mats/heavy laundry, Finnish Instruction plate Instruktionsskylt 3 Program 2F02, Westfalla Swedish Instruction plate Instruktionsskylt 3 Program 2H11 Finnish/Swedish Instruction plate Instruktionsskylt 3 Program 2A01, W375 Swedish Instruction plate Instruktionsskylt 3 Program 2G01 Swedish Instruction plate Instruktionsskylt 3 Program 2G01 English Instruction plate Instruktionsskylt 3 Program 2L01 English Instruction plate Instruktionsskylt 3 Program 2G01 German Instruction plate Instruktionsskylt 3 Program 2L01 German Instruction plate Instruktionsskylt 3 Program 2L12 German Instruction plate Instruktionsskylt 3 Program 2G01 French Instruction plate Instruktionsskylt 3 Program 2L01 French Instruction plate Instruktionsskylt 3 Program 2L12 French Instruction plate Instruktionsskylt 3 Program 2G01 Italian Instruction plate Instruktionsskylt 3 Program 2L12 Italian Instruction plate Instruktionsskylt 3 Program 2G01 Spanish Instruction plate Instruktionsskylt 3 Program 2L01 Spanish Instruction plate Instruktionsskylt 3 Program 2L12 Spanish Instruction plate Instruktionsskylt 3 Program 2G01 Dutch Instruction plate Instruktionsskylt 3 Program 2L01 Dutch Instruction plate Instruktionsskylt 3 Program 2L12 Dutch Instruction plate Instruktionsskylt 3 Program 2A01 Danish Instruction plate Instruktionsskylt 3 Program 2G01 Danish

24

25 Group Grupp Page Sida 25 W375N Control panel Exacta Manöverpanel Exacta Item Qua. Art.No Pos. Ant. Art.nr Description Benämning Info Info Illustration Issue Month Year Illustration Utgåva Månad År / Notes Anmärkning Instruction plate Instruktionsskylt 3 Program 2L01 Danish Instruction plate Instruktionsskylt 3 Program 2H21 Danish Instruction plate Instruktionsskylt 3 Program 2A01 Finnish Instruction plate Instruktionsskylt 3 Program 2G01 Finnish Instruction plate Instruktionsskylt 3 Program 2L01 Finnish Instruction plate Instruktionsskylt 3 Program 2A01 Norwegian Instruction plate Instruktionsskylt 3 Program 2G01 Norwegian Instruction plate Instruktionsskylt 3 Program 2L01 Norwegian Instruction plate Instruktionsskylt 3 Program 2L12 Norwegian Instruction plate Instruktionsskylt 3 Program 2G01 Polish Instruction plate Instruktionsskylt 3 Program 2L01 Polish Instruction plate Instruktionsskylt 3 Program 2L12 Polish Instruction plate Instruktionsskylt 3 Program 2L01 Italian Instruction plate Instruktionsskylt 3 Program 2L11 German Instruction plate Instruktionsskylt 3 Program 2A01 Danish Instruction plate Instruktionsskylt 3 Program 2A01 Swedish Instruction plate Instruktionsskylt 3 Program 2L01 English Type plate Typskylt 3 W375N Cover plate Täckplåt Bracket Fäste Locking nut Låsmutter 3 M4

26

27 Group Grupp Page Sida 27 W375N Control panel Exacta, single system Manöverpanel Exacta, single system Item Pos. Qua. Ant. Art.No Art.nr Description Benämning Info Info Illustration Issue Month Year Illustration Utgåva Månad År / Notes Anmärkning Front panel Frontpanel Front plate Frontplåt 3 USA Panel sign Panelskylt 1 Program 2A01, 2G Panel sign Panelskylt 1 Program 2H Panel sign Panelskylt 1 Program 2H Panel sign Panelskylt 1 Program 2G Panel sign Panelskylt 1 Program 2W01, 2H01, 2H02, 2M11, 2F01, 2F Panel sign Panelskylt 1 Program 2L Panel sign Panelskylt 1 Program 2L01, 2L Panel sign Panelskylt 1 Program 2L Panel sign Panelskylt 1 Program 2L Panel sign Panelskylt 1 Program 2M Panel sign Panelskylt 1 Program 2H Panel sign Panelskylt 1 Program 2L11, 2L Panel sign Panelskylt 1 Program 2R Panel sign Panelskylt 1 Program 2S Panel sign Panelskylt 1 Program 2A Instruction plate Instruktionsskylt 3 Program 2H12 Swedish Instruction plate Instruktionsskylt 3 Program 2M12 Swedish Instruction plate Instruktionsskylt 3 Program 2A01, W375 Payment system, Swedish Instruction plate Instruktionsskylt 3 Program 2G01 Payment system, Swedish Instruction plate Instruktionsskylt 3 Program 2G01 Payment system, English Instruction plate Instruktionsskylt 3 Program 2L01 Payment system, English Instruction plate Instruktionsskylt 3 Program 2G01 Payment system, German Instruction plate Instruktionsskylt 3 Program 2L01 Payment system, German Instruction plate Instruktionsskylt 3 Program 2L12 Payment system, German Instruction plate Instruktionsskylt 3 Program 2G01 Payment system, French Instruction plate Instruktionsskylt 3 Program 2L01 Payment system, French Instruction plate Instruktionsskylt 3 Program 2L12 Payment system, French Instruction plate Instruktionsskylt 3 Program 2G01 Payment system, Italian Instruction plate Instruktionsskylt 3 Program 2L12 Payment system, Italian Instruction plate Instruktionsskylt 3 Program 2G01 Payment system, Spanish Instruction plate Instruktionsskylt 3 Program 2L01 Payment system, Spanish Instruction plate Instruktionsskylt 3 Program 2L12 Payment system, Spanish Instruction plate Instruktionsskylt 3 Program 2G01 Payment system, Dutch Instruction plate Instruktionsskylt 3 Program 2L01 Payment system, Dutch Instruction plate Instruktionsskylt 3 Program 2L12 Payment system, Dutch Instruction plate Instruktionsskylt 3 Program 2A01 Payment system, Danish

28

29 Group Grupp Page Sida 29 W375N Control panel Exacta, single system Manöverpanel Exacta, single system Item Pos. Qua. Ant. Art.No Art.nr Description Benämning Info Info Illustration Issue Month Year Illustration Utgåva Månad År / Notes Anmärkning Instruction plate Instruktionsskylt 3 Program 2G01 Payment system, Danish Instruction plate Instruktionsskylt 3 Program 2L01 Payment system, Danish Instruction plate Instruktionsskylt 3 Program 2H21 Payment system, Danish Instruction plate Instruktionsskylt 3 Program 2A01 Payment system, Finnish Instruction plate Instruktionsskylt 3 Program 2G01 Payment system, Finnish Instruction plate Instruktionsskylt 3 Program 2L01 Payment system, Finnish Instruction plate Instruktionsskylt 3 Program 2A01 Payment system, Norwegian Instruction plate Instruktionsskylt 3 Program 2G01 Payment system, Norwegian Instruction plate Instruktionsskylt 3 Program 2L01 Payment system, Norwegian Instruction plate Instruktionsskylt 3 Program 2L12 Payment system, Norwegian Instruction plate Instruktionsskylt 3 Program 2G01 Payment system, Polish Instruction plate Instruktionsskylt 3 Program 2L01 Payment system, Polish Instruction plate Instruktionsskylt 3 Program 2L12 Payment system, Polish Instruction plate Instruktionsskylt 3 Program 2L31, 34 Payment system, USA, English Instruction plate Instruktionsskylt 3 Program 2S01 Payment system, USA, English Instruction plate Instruktionsskylt 3 Program 2L31 Payment system, USA, Spanish Instruction plate Instruktionsskylt 3 Program 2S01 Payment system, USA, Spanish Instruction plate Instruktionsskylt 3 Program 2L31 Payment system, USA, French Instruction plate Instruktionsskylt 3 Program 2S01 Payment system, USA, French Instruction plate Instruktionsskylt 3 Program 2L01 Payment system, Italian Instruction plate Instruktionsskylt 3 Program 2A01 Danish Instruction plate Instruktionsskylt 3 Program 2A01 Swedish Instruction plate Instruktionsskylt 3 Program 2L01 English Instruction plate Instruktionsskylt 3 Program 2L11 German Type plate Typskylt 3 W375N Type plate Typskylt 3 W375N LE Cover plate Täckplåt Bracket Fäste Locking nut Låsmutter 3 M Single system Single system 1 AHL Danish Single system Single system 1 AHL Swedish Single system Single system 1 AHL English Single system Single system 1 AHL Norwegian Single system Single system 1 AHL Finnish Single system Single system 1 AHL German Cable set Ledningssats 3 J Cable set Ledningssats 3 X34-520/ Cable set Ledningssats 3 520/53079-

30

31 Group Grupp Page Sida 31 W375N Control panel Clarus Manöverpanel Clarus Item Qua. Art.No Pos. Ant. Art.nr Description Benämning Info Info Illustration Issue Month Year Illustration Utgåva Månad År / Notes Anmärkning Front panel Frontpanel Control panel Manöverpanel 1, Instruction plate Instruktionsskylt 3 Swedish Instruction plate Instruktionsskylt 3 English, Italian Instruction plate Instruktionsskylt 3 Japanese Instruction plate Instruktionsskylt 3 German Instruction plate Instruktionsskylt 3 English, Italian Instruction plate Instruktionsskylt 3 Danish Instruction plate Instruktionsskylt 3 English, Italian Instruction plate Instruktionsskylt 3 Danish Instruction plate Instruktionsskylt 3 Spanish Instruction plate Instruktionsskylt 3 Polish Type plate Typskylt 3 W375N Type plate Typskylt 3 W375N LE Emergency stop Nödstopp 1, Contact block Kontaktblock 1, Cable set Ledningssats 3 A11-X16:1-520/ Cable set Ledningssats 3 520/ Cable set Ledningssats 3 X / Cable set Ledningssats 3 520/ Cable set Ledningssats 3 A11-X6-520/ Cable set Ledningssats 3 520/53079-

32

33 Group Grupp Page Sida 33 W375N Control panel Classic Manöverpanel Classic Item Qua. Art.No Pos. Ant. Art.nr Description Benämning Info Info Illustration Issue Month Year Illustration Utgåva Månad År / Notes Anmärkning Front panel Frontpanel Panel sign Panelskylt 1,2 OG Panel sign Panelskylt 1,2 OL Panel sign Panelskylt 1,2 OL Instruction plate Instruktionsskylt 3 OG01 English Without coin meter Instruction plate Instruktionsskylt 3 OG01 English With coin meter Instruction plate Instruktionsskylt 3 OG01 German Without coin meter Instruction plate Instruktionsskylt 3 OG01 German With coin meter Instruction plate Instruktionsskylt 3 OG01 Italian Without coin meter Instruction plate Instruktionsskylt 3 OG01 Italian With coin meter Instruction plate Instruktionsskylt 3 OG01 French Without coin meter Instruction plate Instruktionsskylt 3 OG01 French With coin meter Instruction plate Instruktionsskylt 3 OG01 Spanish Without coin meter Instruction plate Instruktionsskylt 3 OG01 Spanish With coin meter Instruction plate Instruktionsskylt 3 OG01 Dutch Without coin meter Instruction plate Instruktionsskylt 3 OG01 Dutch With coin meter Instruction plate Instruktionsskylt 3 OG01 Norwegian Without coin meter Instruction plate Instruktionsskylt 3 OL02 English Without coin meter Instruction plate Instruktionsskylt 3 OL02 English With coin meter Instruction plate Instruktionsskylt 3 OL02 German Without coin meter Instruction plate Instruktionsskylt 3 OL02 German With coin meter Instruction plate Instruktionsskylt 3 OL02 Italian Without coin meter Instruction plate Instruktionsskylt 3 OL02 Italian With coin meter Instruction plate Instruktionsskylt 3 OL02 French Without coin meter Instruction plate Instruktionsskylt 3 OL02 French With coin meter Instruction plate Instruktionsskylt 3 OL02 Spanish Without coin meter Instruction plate Instruktionsskylt 3 OL02 Spanish With coin meter Instruction plate Instruktionsskylt 3 OL02 Dutch Without coin meter Instruction plate Instruktionsskylt 3 OL02 Dutch With coin meter Instruction plate Instruktionsskylt 3 OL03 English Without coin meter Instruction plate Instruktionsskylt 3 OL03 English With coin meter Instruction plate Instruktionsskylt 3 OL03 French Without coin meter Instruction plate Instruktionsskylt 3 OL03 French With coin meter Type plate Typskylt 3 W375N Type plate Typskylt 3 W375N LE

34

35 Group Grupp Page Sida 35 W375N Electrical components Exacta Eldetaljer Exacta Item Pos. Qua. Ant. Art.No Art.nr Description Benämning Info Info Illustration Issue Month Year Illustration Utgåva Månad År / Notes Anmärkning Mounting plate Fästplåt Printed circuit board Elektronikkort 1, Support Stöd Control unit Styrenhet 1,2 230V Control unit Styrenhet 1,2 120V Transformer Transformator Clamp Bygel 3 Kit 25 pcs Level guard Nivåvakt 1, Protective cover Skyddskåpa 3 Rear Protective cover Skyddskåpa 3 Front Grommet Genomföring Grommet Genomföring Cable set Ledningssats 3 X90-X45-520/ Cable set Ledningssats 3 520/ Cable set Ledningssats 3 X31-X92-520/ Cable set Ledningssats 3 520/ Cable set Ledningssats 3 X93-520/ Cable set Ledningssats 3 520/ Cable set Ledningssats 3 X20-X / Cable set Ledningssats 3 520/ Cable set Ledningssats 3 X33-X / Cable set Ledningssats 3 520/ Cable set Ledningssats 3 X91-X / Cable set Ledningssats 3 520/ Cable set Ledningssats 3 X94-X / Cable set Ledningssats 3 520/ Cable set Ledningssats 3 X37-X / Cable set Ledningssats 3 520/ Cable set Ledningssats 3 X36-X48-520/ Cable set Ledningssats 3 520/ Cable set Ledningssats 3 X35-X43-520/ Cable set Ledningssats 3 520/ Cable set Ledningssats 3 X24-X / Cable set Ledningssats 3 520/ Cable set Ledningssats 3 X23-520/ Cable set Ledningssats 3 520/ Cable set Ledningssats 3 X22-X40-520/ Cable set Ledningssats 3 520/ Cable set Ledningssats 3 X30-520/ Cable set Ledningssats 3 520/ Cable set Ledningssats 3 X96-520/ Cable set Ledningssats 3 520/ Cable set Ledningssats 3 X21-520/ Cable set Ledningssats 3 520/ Gasket Packning 3 CC

36

37 Group Grupp Page Sida 37 W375N Electrical components Clarus Eldetaljer Clarus Item Pos. Qua. Ant. Art.No Art.nr Description Benämning Info Info Illustration Issue Month Year Illustration Utgåva Månad År / Notes Anmärkning Mounting plate Fästplåt Mounting plate Fästplåt Display Display 1, Printed circuit board Kretskort 1,2 Not configurated Printed circuit board Kretskort 1,2 7G01, 1 I/O-card Finnish Printed circuit board Kretskort 1,2 7G01, 1 I/O-card German Printed circuit board Kretskort 1,2 7G01, 1 I/O-card Danish Printed circuit board Kretskort 1,2 7G01, 1 I/O-card Swedish Printed circuit board Kretskort 1,2 7G01, 1 I/O-card English Printed circuit board Kretskort 1,2 7G01, 1 I/O-card Norwegian Printed circuit board Kretskort 1,2 7G01 1 I/O-card Italian Spacer Distans Control unit Styrenhet 1,2 230V Control unit Styrenhet 1,2 120V 7 Rq Support Stöd Transformer Transformator Fuse Säkring 1,2 1,25A Clamp Bygel 3 Kit 25 pcs Level guard Nivåvakt 1, Cover Lock Printed circuit board Kretskort 1,2 I/O-card Printed circuit board Kretskort 1,2 I/O-card Card reader Kortläsare Bracket Hållare Rubber cap Gummihuv Protective cover Skyddskåpa Cable set Ledningssats 3 A11X15-520/ Cable set Ledningssats 3 520/ Plug Plugg 3 Ø3, Plug Plugg 3 Ø6, Cable set Ledningssats 3 A1X6-A2X6-520/ Cable set Ledningssats 3 520/ Cable set Ledningssats 3 A11X2-A1X5-520/ Cable set Ledningssats 3 520/ Cable set Ledningssats 3 A1X4-X Cable set Ledningssats 3 A1X1-Temp. sensor Cable set Ledningssats Cable set Ledningssats 3 A11X3-X / Cable set Ledningssats 3 520/ Cable set Ledningssats 3 X91-X / Cable set Ledningssats 3 520/ Cable set Ledningssats 3 A11X4-X92-520/ Cable set Ledningssats 3 520/ Cable set Ledningssats 3 X90-X Cable set Ledningssats 3 X94-X304 X94-X Cable set Ledningssats 3 X Cable set Ledningssats 3 X13-X12-520/ Cable set Ledningssats 3 520/ Cable set Ledningssats 3 A11X7-X49-520/ Cable set Ledningssats 3 520/ Cable set Ledningssats 3 A11X8-X47-520/ Cable set Ledningssats 3 520/ Cable set Ledningssats 3 A11X9-X48-520/ Cable set Ledningssats 3 520/ Cable set Ledningssats 3 A11X10-X Cable set Ledningssats 3 A11X11-X42-520/ Cable set Ledningssats 3 520/ Cable set Ledningssats 3 A11X14-X43-520/ Cable set Ledningssats 3 520/53079-

38

39 Group Grupp Page Sida 39 W375N Electrical components Clarus Eldetaljer Clarus Item Pos. Qua. Ant. Art.No Art.nr Description Benämning Info Info Illustration Issue Month Year Illustration Utgåva Månad År / Notes Anmärkning Cable set Ledningssats 3 A11X15-X41-520/ Cable set Ledningssats 3 520/ Cable set Ledningssats 3 A11X16:3-X Spacer Distans Cable set Ledningssats 3 X96-520/ Cable set Ledningssats 3 520/ Cable set Ledningssats 3 A11X1-A12X2-520/ Cable set Ledningssats 3 520/ Cable set Ledningssats 3 A12X4-X63-520/ Cable set Ledningssats 3 520/ Cable set Ledningssats 3 A12X6-X69-520/ Cable set Ledningssats 3 520/ Cable set Ledningssats 3 A12X7-X66-520/ Cable set Ledningssats 3 520/ Cable set Ledningssats 3 A12X8-X65-520/ Cable set Ledningssats 3 520/ Cable set Ledningssats 3 A12X9-X62-520/ Cable set Ledningssats 3 520/ Cable set Ledningssats 3 A11X11-A12X10-520/ Cable set Ledningssats 3 520/ Cable set Ledningssats 3 A12X14-X61-520/ Cable set Ledningssats 3 520/ Cable set Ledningssats 3 A12X15-X60-520/ Cable set Ledningssats 3 520/53079-

40

41 Group Grupp Page Sida 41 W375N Electric components Classic OG01 Eldetaljer Classic OG01 Item Pos. Qua. Ant. Art.No Art.nr Description Benämning Info Info Illustration Issue Month Year Illustration Utgåva Månad År / Notes Anmärkning Mounting plate Fästplåt Timer Timer 1,2 230V 50Hz Complete Timer Timer 1,2 240V 60Hz Complete Timer Timer 1,2 110V 60Hz Complete Pointer Visare 1, Safety glass Skyddsglas Rotary switch Vridomkopplare 1,2 OG01 Complete Knob Vred 1, Pilot lamp Signallampa 1,2 230V Lens Lins Control unit Styrenhet 1,2 230V Control unit Styrenhet 1,2 120V Support Stöd Thermostat Termostat 1, Level guard Nivåvakt 1, Cable set Ledningssats 3 X31-X92-520/ Cable set Ledningssats 3 520/ Cable set Ledningssats 3 X26-X97-520/ Cable set Ledningssats 3 520/ Cable set Ledningssats 3 X93-520/ Cable set Ledningssats 3 520/ Cable set Ledningssats 3 X11-X / Cable set Ledningssats 3 520/ Cable set Ledningssats 3 X12-X / Cable set Ledningssats 3 520/ Cable set Ledningssats 3 X13-X / Cable set Ledningssats 3 520/ Cable set Ledningssats 3 X14-X / Cable set Ledningssats 3 520/ Cable set Ledningssats 3 X95-X / Cable set Ledningssats 3 520/ Cable set Ledningssats 3 X96-520/ Cable set Ledningssats 3 520/ Cable set Ledningssats 3 X91-X / Cable set Ledningssats 3 520/ Cable set Ledningssats 3 X291-X33-520/ Cable set Ledningssats 3 520/ Cable set Ledningssats 3 X20-520/ Cable set Ledningssats 3 520/ Cable set Ledningssats 3 X23-X / Cable set Ledningssats 3 520/ Clamp Bygel 3 Kit 25 pcs Level guard Nivåvakt 1, Cable set Ledningssats 3 X90-X45/X / Cable set Ledningssats 3 520/ Cable set Ledningssats 3 X38-X42-520/ Cable set Ledningssats 3 520/ Cable set Ledningssats 3 X37-X49-520/ Cable set Ledningssats 3 520/ Cable set Ledningssats 3 X39-X43-520/ Cable set Ledningssats 3 520/ Cable set Ledningssats 3 X36-X48-520/ Cable set Ledningssats 3 520/ Cable set Ledningssats 3 X35-X47-520/ Cable set Ledningssats 3 520/ Cable set Ledningssats 3 X30-520/ Cable set Ledningssats 3 520/ T-pipe T-rör Hose Slang 1 L=90

42

43 Group Grupp Page Sida 43 W375N Electric components Classic OG01 Eldetaljer Classic OG01 Item Pos. Qua. Ant. Art.No Art.nr Description Benämning Info Info Hose Slang 1 L= Protective cover Skyddskåpa 3 Illustration Issue Month Year Illustration Utgåva Månad År / Notes Anmärkning

44

45 Group Grupp Page Sida 45 W375N Electric components Classic OL02 Eldetaljer Classic OL02 Item Pos. Qua. Ant. Art.No Art.nr Description Benämning Info Info Illustration Issue Month Year Illustration Utgåva Månad År / Notes Anmärkning Mounting plate Fästplåt Timer Timer 1,2 230V 50Hz Complete Timer Timer 1,2 240V 60Hz Complete Timer Timer 1,2 110V 60Hz Complete Pointer Visare 1, Safety glass Skyddsglas Rotary switch Vridomkopplare 1,2 OL02 Complete Knob Vred 1, Pilot lamp Signallampa 1,2 230V Lens Lins Control unit Styrenhet 1,2 230V Control unit Styrenhet 1,2 120V Support Stöd Thermostat Termostat 1, Level guard Nivåvakt 1, Cable set Ledningssats 3 X31-X92-520/ Cable set Ledningssats 3 520/ Cable set Ledningssats 3 X26-X97-520/ Cable set Ledningssats 3 520/ Cable set Ledningssats 3 X93-520/ Cable set Ledningssats 3 520/ Cable set Ledningssats 3 X11-X / Cable set Ledningssats 3 520/ Cable set Ledningssats 3 X12-X / Cable set Ledningssats 3 520/ Cable set Ledningssats 3 X13-X / Cable set Ledningssats 3 520/ Cable set Ledningssats 3 X14-X / Cable set Ledningssats 3 520/ Cable set Ledningssats 3 X95-X / Cable set Ledningssats 3 520/ Cable set Ledningssats 3 X96-520/ Cable set Ledningssats 3 520/ Cable set Ledningssats 3 X91-X / Cable set Ledningssats 3 520/ Cable set Ledningssats 3 X291-X33-520/ Cable set Ledningssats 3 520/ Cable set Ledningssats 3 X20-520/ Cable set Ledningssats 3 520/ Cable set Ledningssats 3 X23-X / Cable set Ledningssats 3 520/ Rq Clamp Bygel 3 Kit 25 pcs Level guard Nivåvakt 1, Cable set Ledningssats 3 X90-X45/X / Cable set Ledningssats 3 520/ Cable set Ledningssats 3 X38-X42-520/ Cable set Ledningssats 3 520/ Cable set Ledningssats 3 X37-X49-520/ Cable set Ledningssats 3 520/ Cable set Ledningssats 3 X39-X43-520/ Cable set Ledningssats 3 520/ Cable set Ledningssats 3 X36-X48-520/ Cable set Ledningssats 3 520/ Cable set Ledningssats 3 X35-X47-520/ Cable set Ledningssats 3 520/ Cable set Ledningssats 3 X30-520/ Cable set Ledningssats 3 520/ T-pipe T-rör Hose Slang 1 L=90

46

47 Group Grupp Page Sida 47 W375N Electric components Classic OL02 Eldetaljer Classic OL02 Item Pos. Qua. Ant. Art.No Art.nr Description Benämning Info Info Hose Slang 1 L= Protective cover Skyddskåpa 3 Illustration Issue Month Year Illustration Utgåva Månad År / Notes Anmärkning

48
