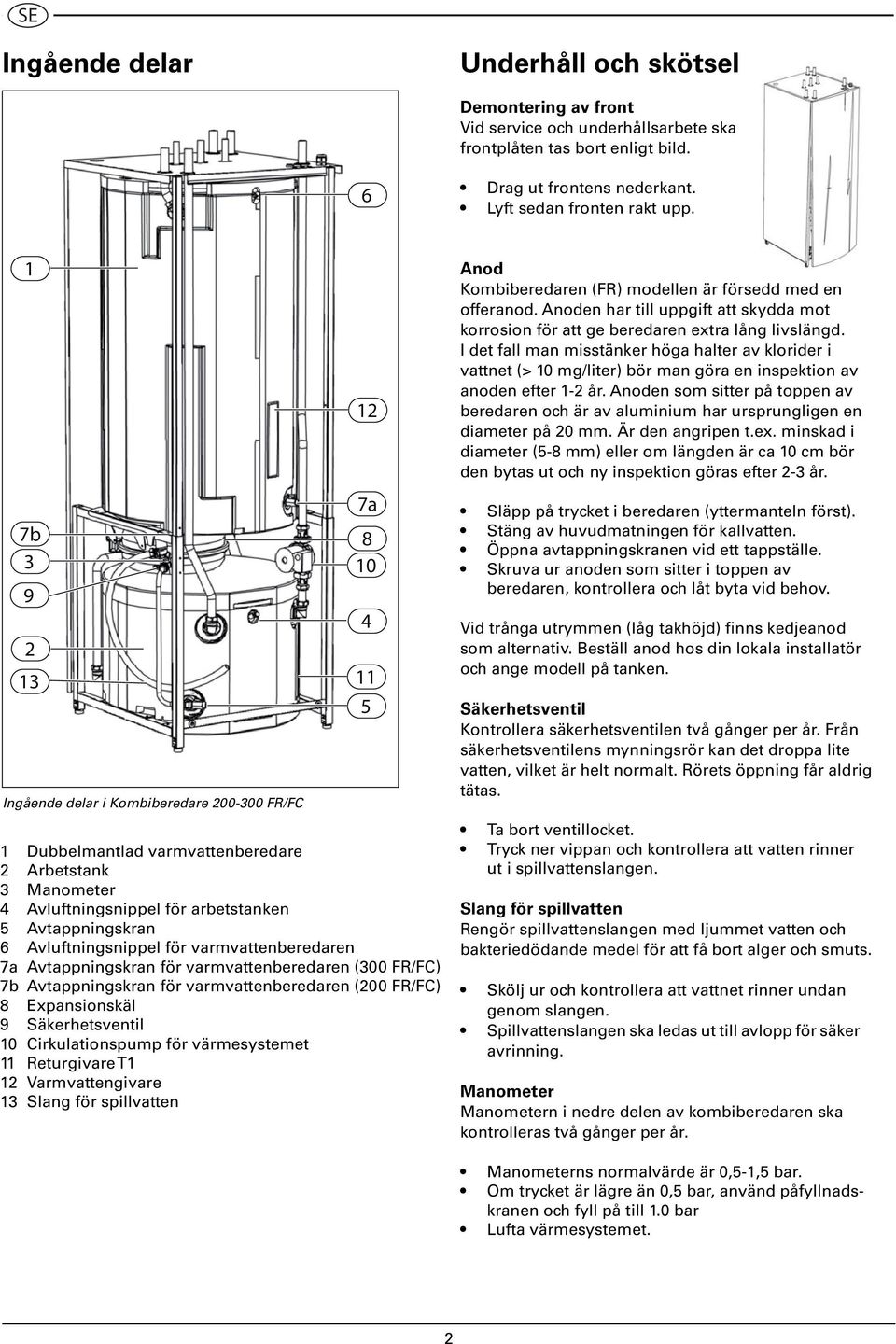

2 Ingående delar Underhåll och skötsel Demontering av front Vid service och underhållsarbete ska frontplåten tas bort enligt bild. Drag ut frontens nederkant. Lyft sedan fronten rakt upp. b 9 Ingående delar i Kombiberedare FR/FC Dubbelmantlad varmvattenberedare Arbetstank Manometer Avluftningsnippel för arbetstanken Avtappningskran Avluftningsnippel för varmvattenberedaren a Avtappningskran för varmvattenberedaren (00 FR/FC) b Avtappningskran för varmvattenberedaren (00 FR/FC) Expansionskäl 9 Säkerhetsventil 0 Cirkulationspump för värmesystemet Returgivare T Varmvattengivare Slang för spillvatten a 0 Anod Kombiberedaren (FR) modellen är försedd med en offeranod. Anoden har till uppgift att skydda mot korrosion för att ge beredaren extra lång livslängd. I det fall man misstänker höga halter av klorider i vattnet (> 0 mg/liter) bör man göra en inspektion av anoden efter - år. Anoden som sitter på toppen av beredaren och är av aluminium har ursprungligen en diameter på 0 mm. Är den angripen t.ex. minskad i diameter (- mm) eller om längden är ca 0 cm bör den bytas ut och ny inspektion göras efter - år. Släpp på trycket i beredaren (yttermanteln först). Stäng av huvudmatningen för kallvatten. Öppna avtappningskranen vid ett tappställe. Skruva ur anoden som sitter i toppen av beredaren, kontrollera och låt byta vid behov. Vid trånga utrymmen (låg takhöjd) finns kedjeanod som alternativ. Beställ anod hos din lokala installatör och ange modell på tanken. Säkerhetsventil Kontrollera säkerhetsventilen två gånger per år. Från säkerhetsventilens mynningsrör kan det droppa lite vatten, vilket är helt normalt. Rörets öppning får aldrig tätas. Ta bort ventillocket. Tryck ner vippan och kontrollera att vatten rinner ut i spillvattenslangen. Slang för spillvatten Rengör spillvattenslangen med ljummet vatten och bakteriedödande medel för att få bort alger och smuts. Skölj ur och kontrollera att vattnet rinner undan genom slangen. Spillvattenslangen ska ledas ut till avlopp för säker avrinning. Manometer Manometern i nedre delen av kombiberedaren ska kontrolleras två gånger per år. Manometerns normalvärde är 0,-, bar. Om trycket är lägre än 0, bar, använd påfyllnadskranen och fyll på till.0 bar Lufta värmesystemet.

3 Checklista vid installation För att skydda front- och sidoplåtarna på Kombiberedaren bör plåtarna tas bort innan man lyfter in den i huset. Drag ut frontplåtens nederkant, lyft sedan fronten rakt upp. Skruva även loss sidoplåtarna och rygg/bakpartiet. Skruva på fötterna på beredaren, ställ beredaren på ett hårt fast underlag. Justera beredaren så att den står rakt. För demontering av sidoplåtarna ska ett serviceavstånd finnas på ca 0 mm till närmaste föremål. Serviceavstånd ska även finnas på baksidan av beredaren. Montera kall- och varmvattenrören på beredaren mot kall- och varmvattenrören i huset. Montera ihop rören i beredaren med värmepumpen och värmesystemet, enligt systemlösning. Värmesystemets rör ska förläggas så att dessa tål temperaturskillnader i värmevattnet utan risk för ljud/knäppningar i värmesystemet. Montera spillvattenslang från säkerhetsventilen, slangen ska ledas till avlopp för säker avrinning. Fyll på vatten i innermanteln, därefter i yttermantel, arbetstank och värmesystemet. OBS! Se till att det är tryck i innermanteln, innan yttermanteln fylls. Lufta ur värmesystemet. Koppla in den yttre cirkulationspumpen, som är placerad i kombiberedaren, till plint i värmepump (se elschema för värmepump). Koppla in givare T och T till plint i värmepumpen (se elschema för värmepump). Vid installation av Kombiberedare tillsammans med Greenline HT Plus Compact, Greenline HC och Greenline HE C-C, krävs en ombyggnad av Compact modellen. Ombyggnadskit med monteringsanvisning finns att beställa. Anslutningar kombiberedare FR/FC Mått på takanslutningar Kombiberedare 00 FR/FC Mått på takanslutningar Kombiberedare 00 FR/FC Mer information om anslutningar till Kombiberedaren finns på nästa uppslag i handledningen. Installationsutrymme för Kombiberedaren _> 00 _> 0 Framför Kombiberedaren krävs ett fritt installationsutrymme på 00 mm. Övriga sidor kan blockeras. Det krävs minst 0 mm mellan Kombiberedaren och övrig fast installation (väggar, tvättbänkar etc.). Placering sker lämpligast intill yttervägg eller isolerad mellanvägg. _> 0

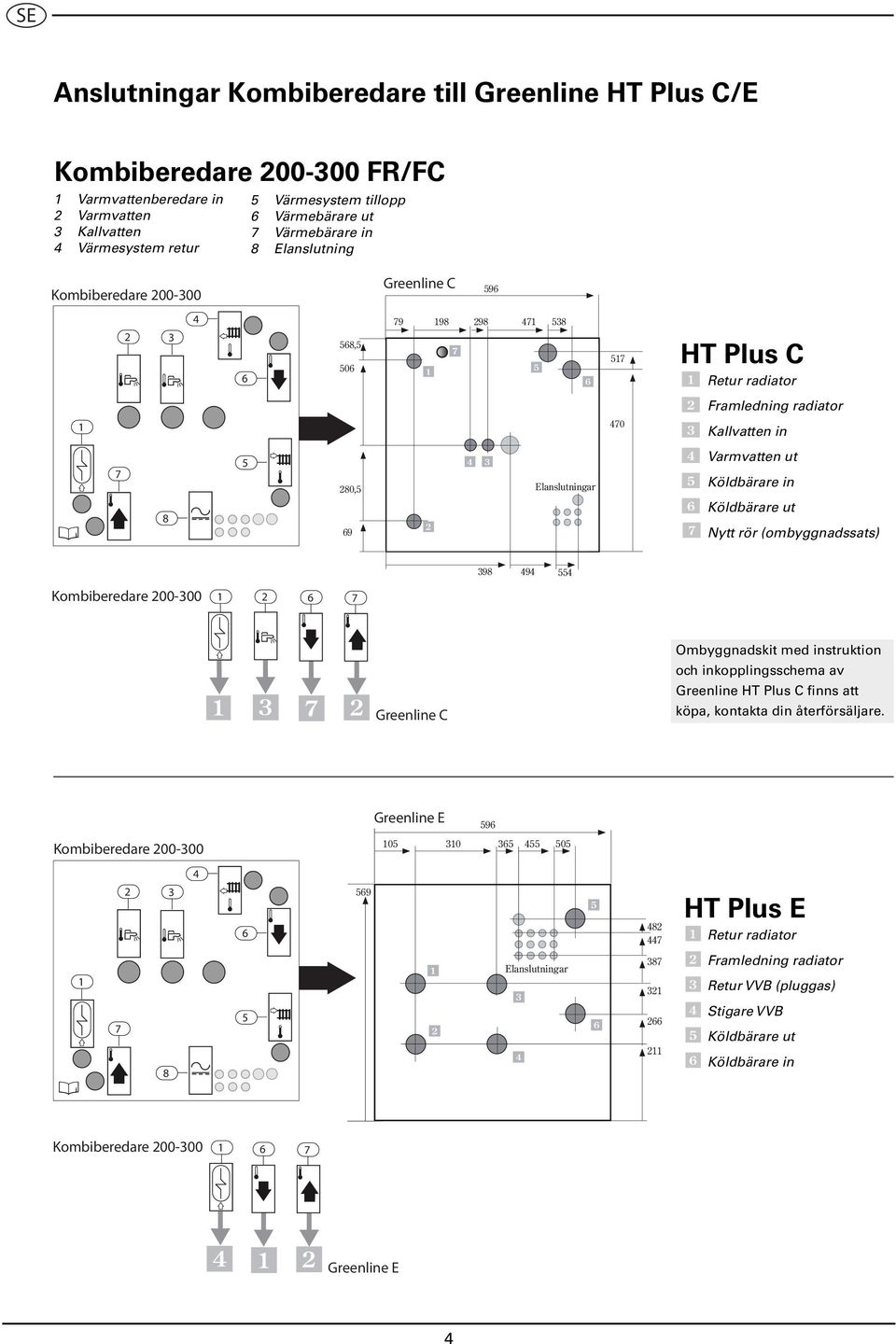

4 Anslutningar Kombiberedare till Greenline HT Plus C/E Kombiberedare FR/FC Varmvattenberedare in Varmvatten Kallvatten Värmesystem retur Värmesystem tillopp Värmebärare ut Värmebärare in Elanslutning Kombiberedare Greenline C , 0 HT Plus C Retur radiator Framledning radiator 0 Kallvatten in 0, Elanslutningar Varmvatten ut Köldbärare in 9 Köldbärare ut Nytt rör (ombyggnadssats) 9 9 Kombiberedare Greenline C Ombyggnadskit med instruktion och inkopplingsschema av Greenline HT Plus C finns att köpa, kontakta din återförsäljare. Greenline E 9 Kombiberedare HT Plus E Retur radiator Elanslutningar Framledning radiator Retur VVB (pluggas) Stigare VVB Köldbärare ut Köldbärare in Kombiberedare Greenline E

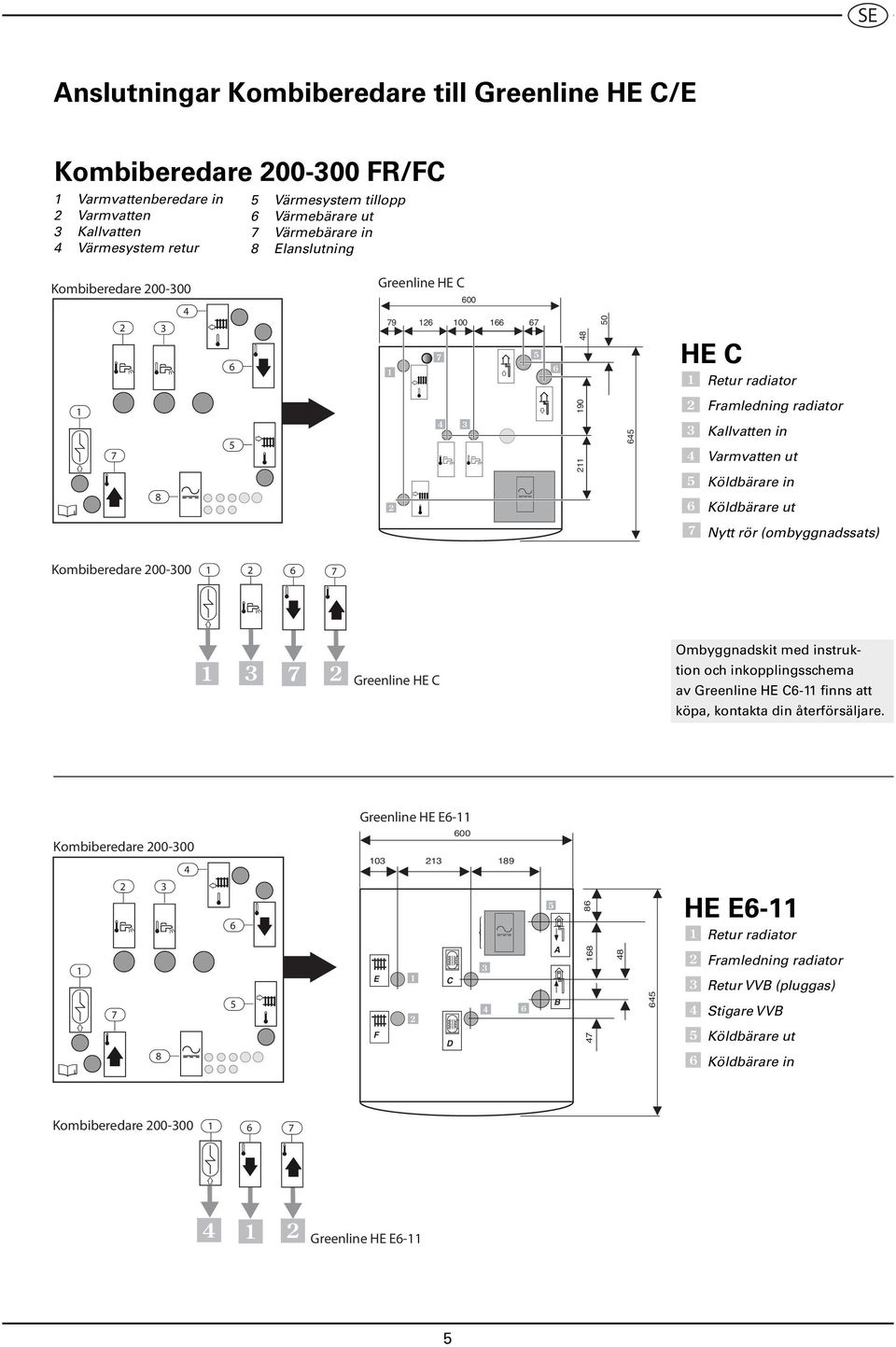

5 Anslutningar Kombiberedare till Greenline HE C/E Kombiberedare FR/FC Varmvattenberedare in Varmvatten Kallvatten Värmesystem retur Värmesystem tillopp Värmebärare ut Värmebärare in Elanslutning Kombiberedare Greenline HE C HE C Retur radiator 90 Framledning radiator Kallvatten in Varmvatten ut Köldbärare in Köldbärare ut Nytt rör (ombyggnadssats) Kombiberedare Ombyggnadskit med instruk- Greenline HE C tion och inkopplingsschema av Greenline HE C- finns att köpa, kontakta din återförsäljare. Greenline HE E- Kombiberedare HE E- Retur radiator E F C D A B Framledning radiator Retur VVB (pluggas) Stigare VVB Köldbärare ut Köldbärare in Kombiberedare Greenline HE E-

6 Anslutningar Kombiberedare till Greenline HE E- Kombiberedare FR/FC Varmvattenberedare in Varmvatten Kallvatten Värmesystem retur Värmesystem tillopp Värmebärare ut Värmebärare in Elanslutning Greenline HE E- Kombiberedare F E C D A B 9 9 HE E- Retur radiator Framledning radiator Retur VVB (pluggas) Stigare VVB Köldbärare ut Köldbärare in Kombiberedare Greenline HE E-

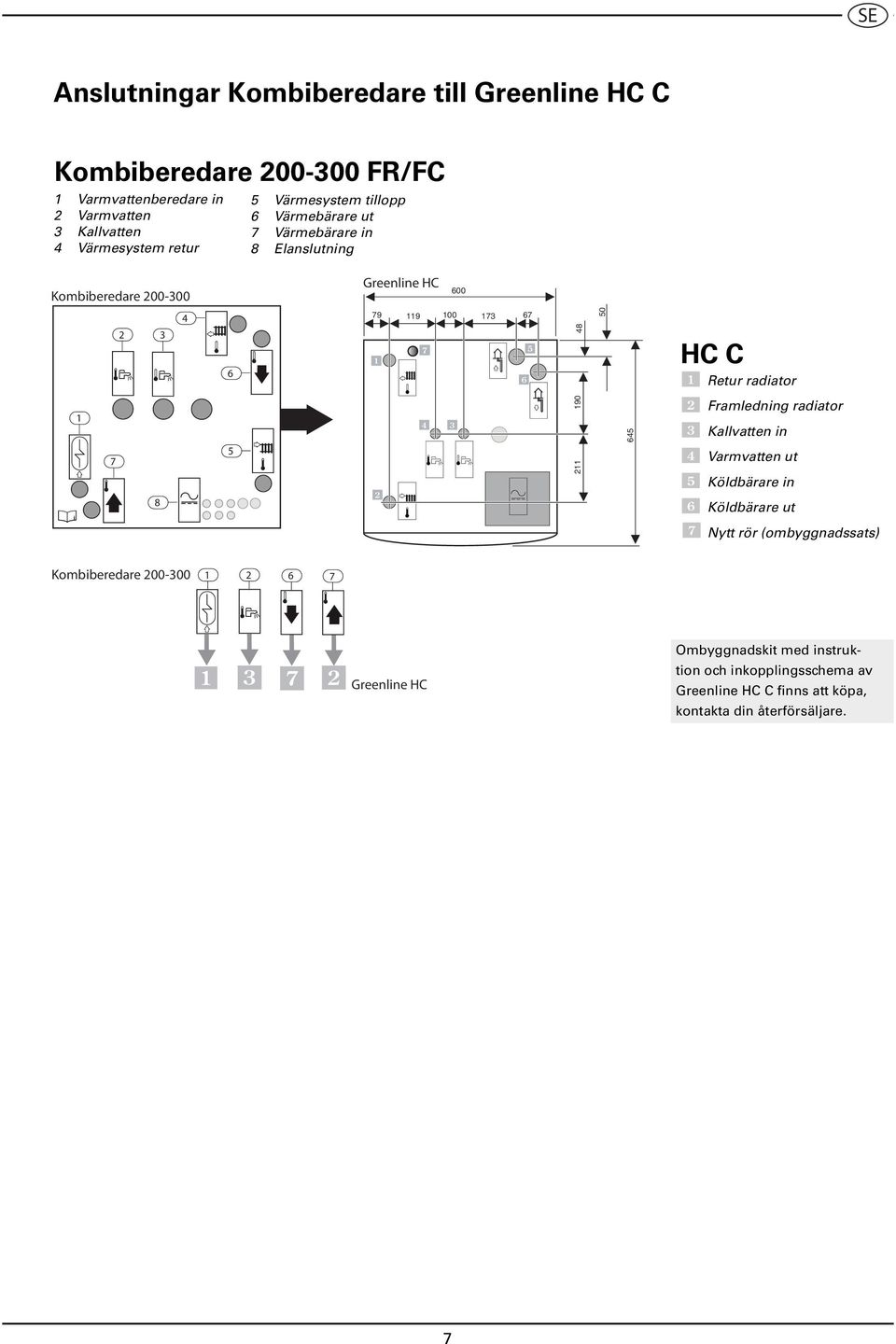

7 Anslutningar Kombiberedare till Greenline HC C Kombiberedare FR/FC Varmvattenberedare in Varmvatten Kallvatten Värmesystem retur Värmesystem tillopp Värmebärare ut Värmebärare in Elanslutning Kombiberedare Greenline HC HC C Retur radiator 90 Framledning radiator Kallvatten in Varmvatten ut Köldbärare in Köldbärare ut Nytt rör (ombyggnadssats) Kombiberedare Greenline HC Ombyggnadskit med instruktion och inkopplingsschema av Greenline HC C finns att köpa, kontakta din återförsäljare.

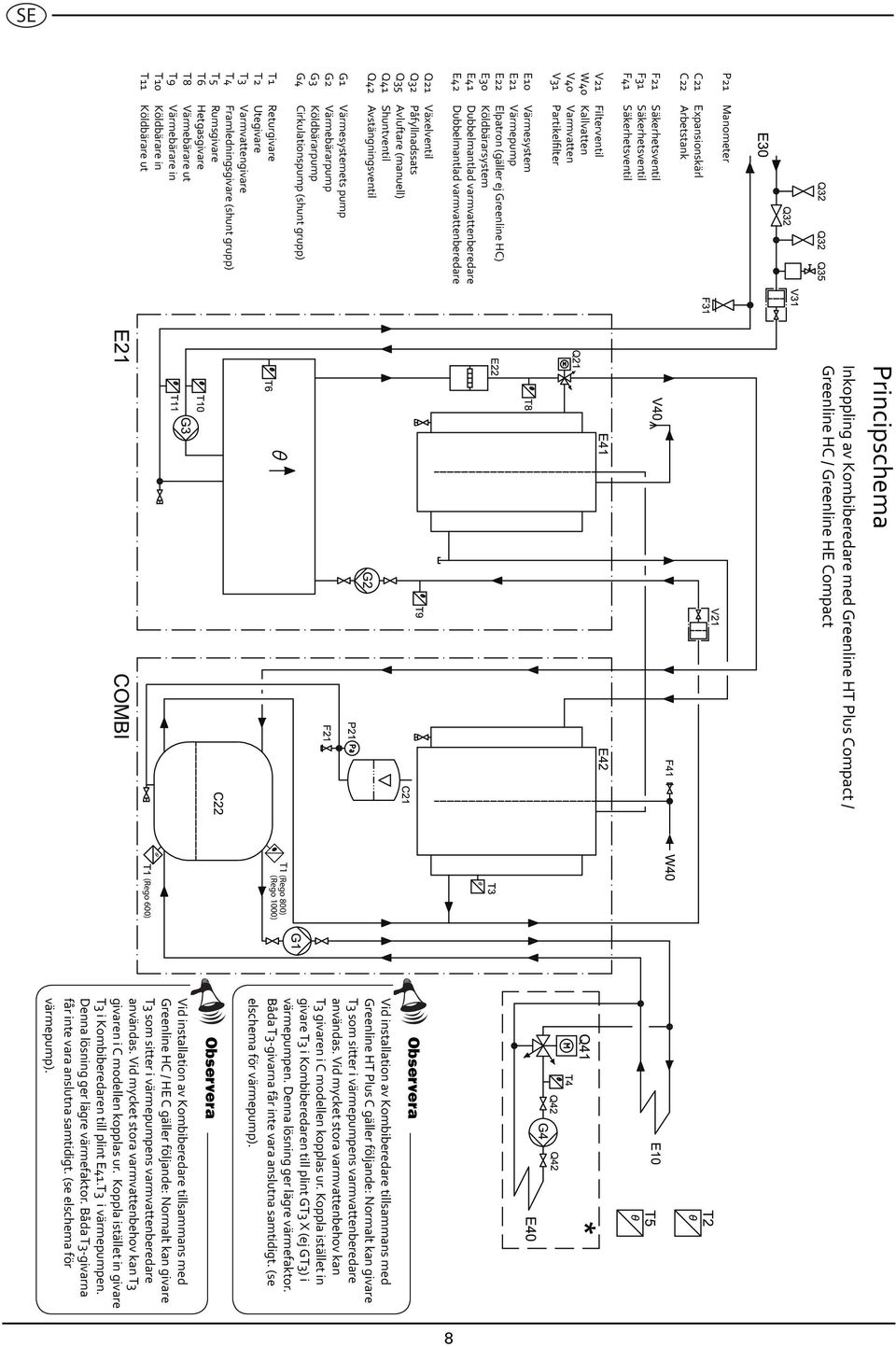

8 P Manometer C Expansionskärl C Arbetstank F Säkerhetsventil F Säkerhetsventil F Säkerhetsventil V Filterventil W0 Kallvatten V0 Varmvatten V Partikelfilter E0 Värmesystem E Värmepump E Elpatron (gäller ej Greenline HC) E0 Köldbärarsystem E Dubbelmantlad varmvattenberedare E Dubbelmantlad varmvattenberedare Q Växelventil Q Påfyllnadssats Q Avluftare (manuell) Q Shuntventil Q Avstängningsventil G Värmesystemets pump G Värmebärarpump G Köldbärarpump G Cirkulationspump (shunt grupp) T Returgivare T Utegivare T Varmvattengivare T Framledningsgivare (shunt grupp) T Rumsgivare T Hetgasgivare T Värmebärare ut T9 Värmebärare in T0 Köldbärare in T Köldbärare ut Principschema Inkoppling av Kombiberedare med Greenline HT Plus Compact / Greenline HC / Greenline HE Compact T (Rego 00) (Rego 000) (Rego 00) Observera Vid installation av Kombiberedare tillsammans med Greenline HT Plus C gäller följande: Normalt kan givare T som sitter i värmepumpens varmvattenberedare användas. Vid mycket stora varmvattenbehov kan T givaren i C modellen kopplas ur. Koppla istället in givare T i Kombiberedaren till plint GT X (ej GT) i värmepumpen. Denna lösning ger lägre värmefaktor. Båda T-givarna får inte vara anslutna samtidigt. (se elschema för värmepump). Observera Vid installation av Kombiberedare tillsammans med Greenline HC / HE C gäller följande: Normalt kan givare T som sitter i värmepumpens varmvattenberedare användas. Vid mycket stora varmvattenbehov kan T givaren i C modellen kopplas ur. Koppla istället in givare T i Kombiberedaren till plint E.T i värmepumpen. Denna lösning ger lägre värmefaktor. Båda T-givarna får inte vara anslutna samtidigt. (se elschema för värmepump).

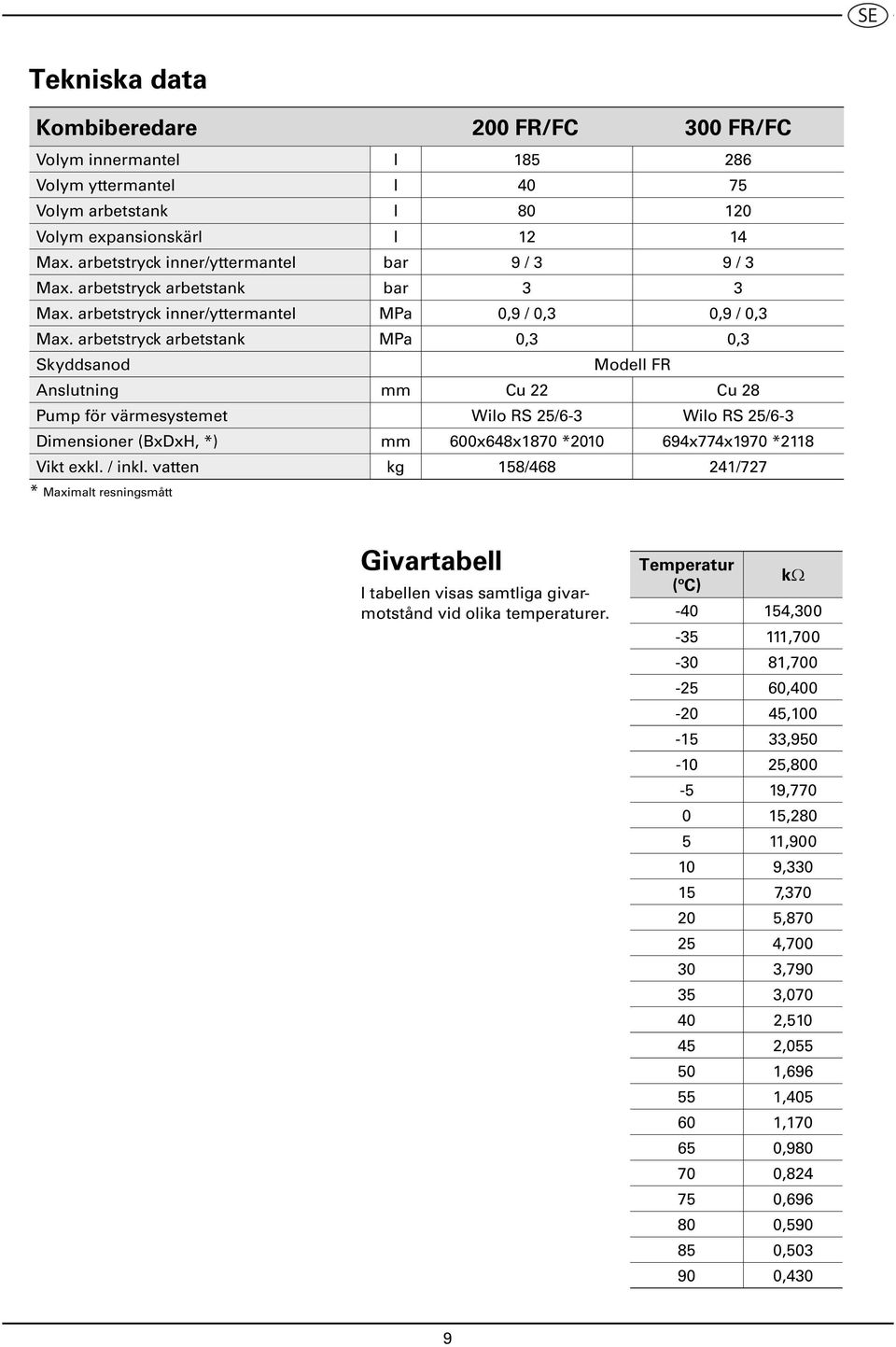

9 Tekniska data Kombiberedare 00 FR/FC 00 FR/FC Volym innermantel l Volym yttermantel l 0 Volym arbetstank l 0 0 Volym expansionskärl l Max. arbetstryck inner/yttermantel bar 9 / 9 / Max. arbetstryck arbetstank bar Max. arbetstryck inner/yttermantel MPa 0,9 / 0, 0,9 / 0, Max. arbetstryck arbetstank MPa 0, 0, Skyddsanod Modell FR Anslutning mm Cu Cu Pump för värmesystemet Wilo RS /- Wilo RS /- Dimensioner (BxDxH, *) mm 00xx0 *00 9xx90 * Vikt exkl. / inkl. vatten kg / / * Maximalt resningsmått Givartabell I tabellen visas samtliga givarmotstånd vid olika temperaturer. Temperatur (ºC) k -0,00 -,00-0,00-0,00-0,00 -,90-0,00-9,0 0,0, ,0,0 0,0,00 0,90,00 0,0,0 0,9,0 0,0 0,90 0 0, 0,9 0 0,90 0,0 90 0,0 9
