1 MAKING MODERN LIVING POSSIBLE Teknisk beskrivning

2 Danfoss A/S frånsäger sig allt ansvar om dessa instruktioner inte följs vid installation eller service. Det engelska språket används i originalbruksanvisningen. Övriga språk är en översättning av originalbruksanvisningen. (Direktiv 2006/42/EG) Copyright Danfoss A/S

3 Innehållsförteckning 1 Värmepumpsdata Komponenter Systemöversikt Med slingtank WT-C och slutberedare för hetgas Med WT-S Med två stycken WT-C Med två stycken WT-C och volymtank Två stycken med två stycken WT-C och volymtank Tekniska data Min./max. drifttemperatur R410A Effektdiagram Framledningstemperatur 35 C för XL Framledningstemperatur 55 C för XL Framledningstemperatur 35 C för L Framledningstemperatur 55 C för L Danfoss Heating Solutions VFJSB207 3

4 1 Värmepumpsdata För att underlätta installationen och senare kontroll och underhållsarbeten måste det finnas tillräckligt med fritt utrymme runt värmepumpen mm mm mm mm 400 mm 900 mm 849 mm 756 mm 500 mm , 0 mm 300 mm 4 VFJSB207 Danfoss Heating Solutions

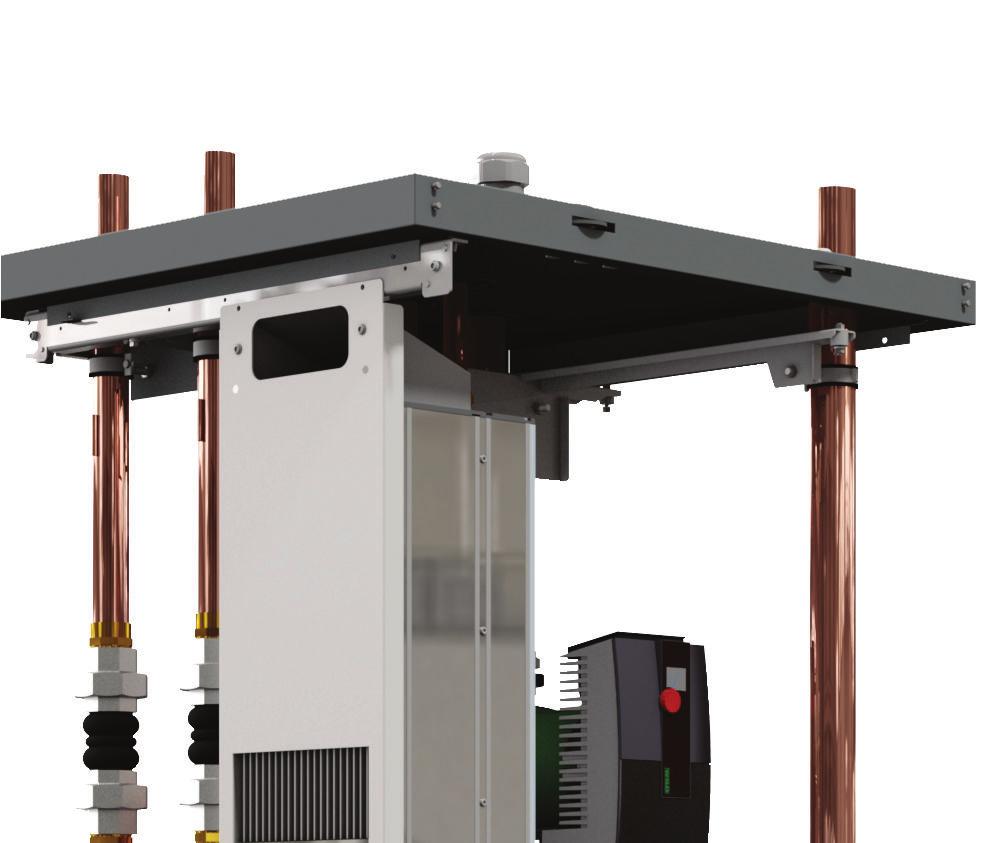

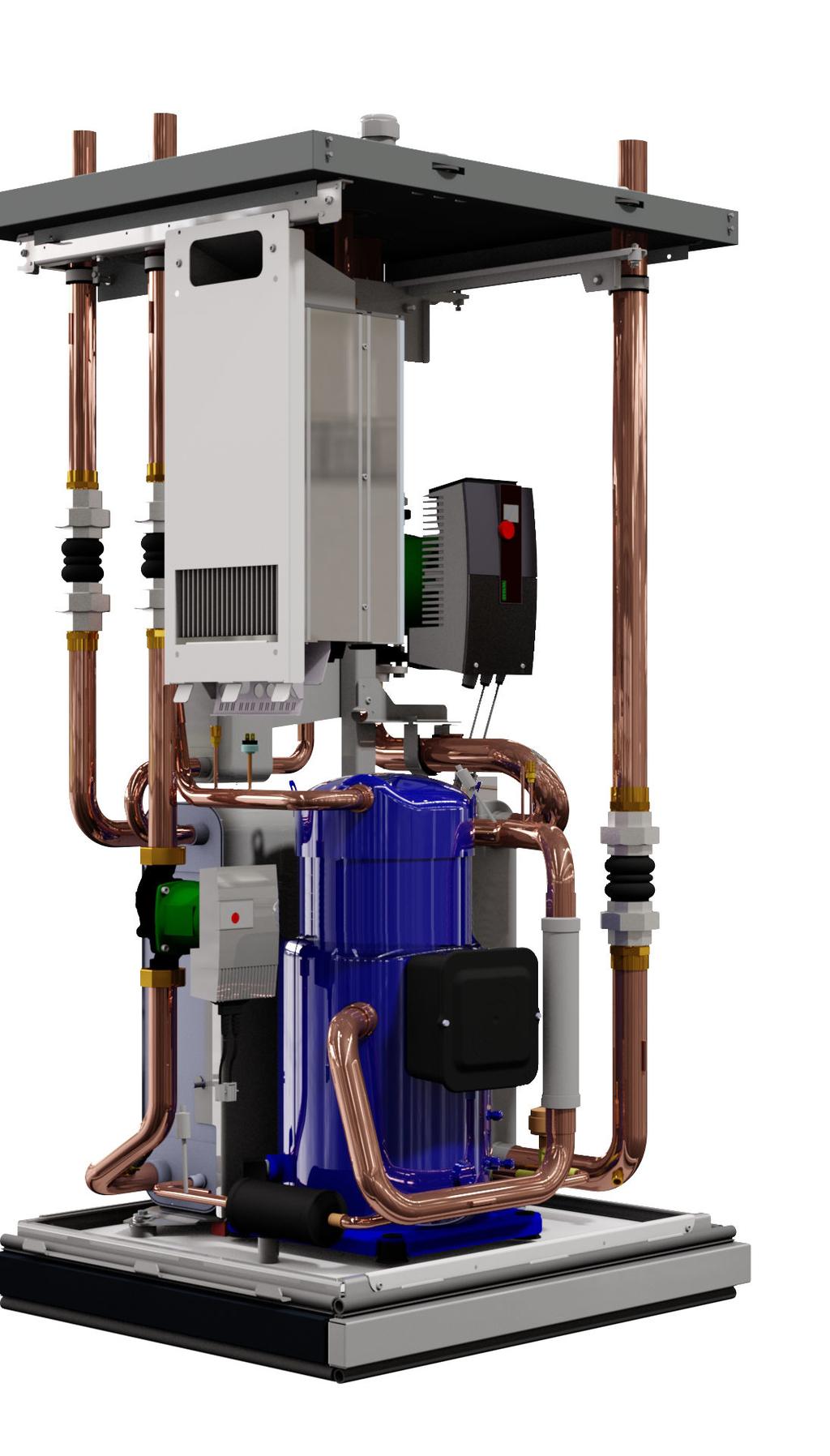

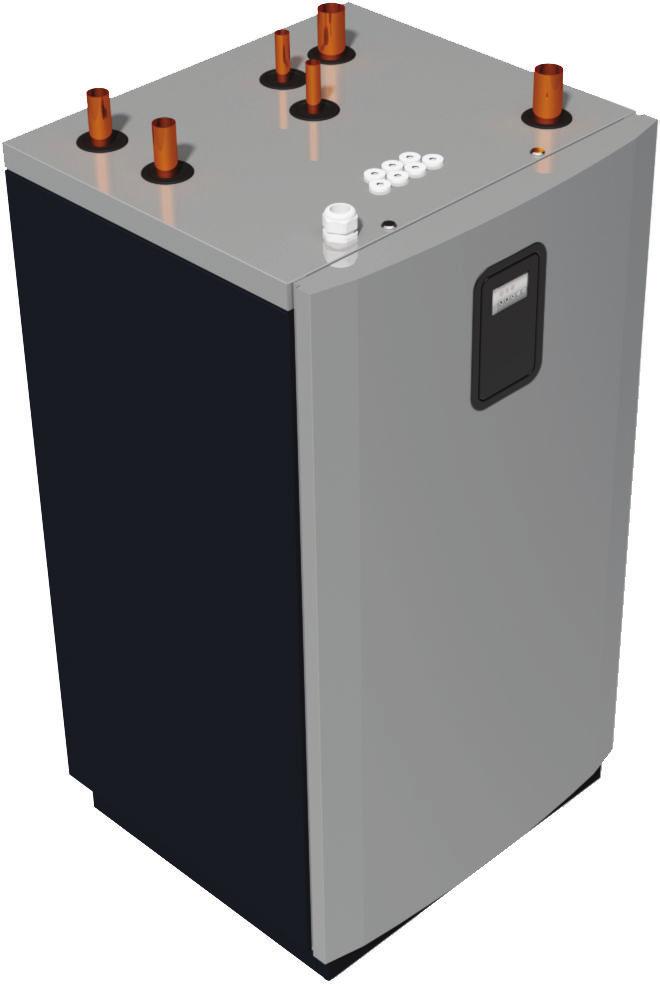

5 2 Komponenter Pilarna visar in och ut från värmepumpen. 1. Returledning, värmesystem 2. Framledning, värmesystem 3. Hetgas till varmvattenberedare 4. Returhetgas från varmvattenberedare 5. Köldbärare ut 6. Köldbärare in 7. Genomföring för inkommande matning 8. Genomföringar för kommunikationskabel och givare 9. Manöverpanel 10. Inverter 11. Gummikompensator 12. Hetgasväxlare 13. Serviceuttag, högtryck 14. Högtrycktransmitter 15. Högtryckspressostat 16. Kondensorpump 17. Kondensor 18. Torkfilter 19. Köldbärarpump 20. Lågtrycktransmitter 21. Serviceuttag, lågtryck 22. Förångare 23. Kompressor 24. Elektronisk expansionsventil Köldbärare -anslutningar, rördiameter i mm Värmesystem Hetgasväxlare Danfoss Heating Solutions VFJSB207 5

6 3 Systemöversikt 3.1 Med slingtank WT-C och slutberedare för hetgas 7. Värmepump 10. Framledning värme 11. Returledning värme 12. Kalltappvattenledning 13. Tappvarmvattenledning 14. Varmvattencirkulation 18. Varmvattenberedare 19. Varmvattenberedare 31. Cirkulationspump VVC 34. Cirkulationspump (hetgas) 36. Cirkulationspump (system) 45. Expansionsmodul 50. Utegivare 51. Framledningsgivare, värmesystem 53. Varmvattengivare, nedre 55. Varmvattengivare, övre 56. TWC-givare 75. Blandningsventil 77. Växelventil, varmvatten 82. Injusteringsventil 83. Backventil 86. Säkerhetsventil (1,5 bar) 90. Smutssil (kondensor) 91. Smutssil (hetgas) 92. Smutssil (köldbärare) 111. Avluftnings- och expansionskärl (köldbärare) 112. Expansionskärl 115. Elpatron 117. Tillsatsvärme 121. Köldbärare in 122. Köldbärare ut 6 VFJSB207 Danfoss Heating Solutions

7 3.2 Med WT-S 7. Värmepump 10. Framledning värme 11. Returledning värme 12. Kalltappvattenledning 13. Tappvarmvattenledning 14. Varmvattencirkulation 18. Varmvattenberedare 19. Varmvattenberedare 31. Cirkulationspump VVC 34. Cirkulationspump (hetgas) 36. Cirkulationspump (system) 35. Cirkulationspump (laddkrets) 45. Expansionsmodul 50. Utegivare 51. Framledningsgivare, värmesystem 53. Varmvattengivare, nedre 55. Varmvattengivare, övre 56. TWC-givare 66. Laddväxlare WCS 73. Styrventil WCS 75. Blandningsventil 77. Växelventil, varmvatten 82. Injusteringsventil 83. Backventil 86. Säkerhetsventil (1,5 bar) 90. Smutssil (kondensor) 91. Smutssil (hetgas) 92. Smutssil (köldbärare) 111. Avluftnings- och expansionskärl (köldbärare) 112. Expansionskärl 115. Elpatron 117. Tillsatsvärme 121. Köldbärare in 122. Köldbärare ut Danfoss Heating Solutions VFJSB207 7

8 3.3 Med två stycken WT-C 7. Värmepump 10. Framledning värme 11. Returledning värme 12. Kalltappvattenledning 13. Tappvarmvattenledning 14. Varmvattencirkulation 18. Varmvattenberedare 19. Varmvattenberedare 31. Cirkulationspump VVC 34. Cirkulationspump (hetgas) 36. Cirkulationspump (system) 45. Expansionsmodul 50. Utegivare 51. Framledningsgivare, värmesystem 53. Varmvattengivare, nedre 55. Varmvattengivare, övre 56. TWC-givare 75. Blandningsventil 77. Växelventil, varmvatten 82. Injusteringsventil 83. Backventil 86. Säkerhetsventil (1,5 bar) 90. Smutssil (kondensor) 91. Smutssil (hetgas) 92. Smutssil (köldbärare) 111. Avluftnings- och expansionskärl (köldbärare) 112. Expansionskärl 115. Elpatron 117. Tillsatsvärme 121. Köldbärare in 122. Köldbärare ut 8 VFJSB207 Danfoss Heating Solutions

9 3.4 Med två stycken WT-C och volymtank 7. Värmepump 10. Framledning värme 11. Returledning värme 12. Kalltappvattenledning 13. Tappvarmvattenledning 14. Varmvattencirkulation 18. Varmvattenberedare 19. Varmvattenberedare 23. Volymtank 31. Cirkulationspump VVC 34. Cirkulationspump (hetgas) 36. Cirkulationspump (system) 45. Expansionsmodul 50. Utegivare 51. Framledningsgivare, värmesystem 53. Varmvattengivare, nedre 55. Varmvattengivare, övre 56. TWC-givare 75. Blandningsventil 77. Växelventil, varmvatten 82. Injusteringsventil 83. Backventil 86. Säkerhetsventil (1,5 bar) 90. Smutssil (kondensor) 91. Smutssil (hetgas) 92. Smutssil (köldbärare) 112. Expansionskärl 115. Elpatron 117. Tillsatsvärme 121. Köldbärare in 122. Köldbärare ut Danfoss Heating Solutions VFJSB207 9

10 3.5 Två stycken med två stycken WT-C och volymtank 7. Värmepump 10. Framledning värme 11. Returledning värme 12. Kalltappvattenledning 13. Tappvarmvattenledning 14. Varmvattencirkulation 18. Varmvattenberedare 19. Varmvattenberedare 23. Volymtank 31. Cirkulationspump VVC 34. Cirkulationspump (hetgas) 36. Cirkulationspump (system) 45. Expansionsmodul 50. Utegivare 51. Framledningsgivare, värmesystem 53. Varmvattengivare, nedre 55. Varmvattengivare, övre 56. TWC-givare 75. Blandningsventil 77. Växelventil, varmvatten 82. Injusteringsventil 83. Backventil 86. Säkerhetsventil (1,5 bar) 90. Smutssil (kondensor) 91. Smutssil (hetgas) 92. Smutssil (köldbärare) 111. Avluftnings- och expansionskärl (köldbärare) 112. Expansionskärl 115. Elpatron 117. Tillsatsvärme 121. Köldbärare in 122. Köldbärare ut 10 VFJSB207 Danfoss Heating Solutions

11 4 Tekniska data M L XL Köldmedium Typ R410A Mängd kg TBD 5,7 8,7 Provtryck (lågtryck/högtryck) MPa 3.0/4.3 Konstruktionstryck MPa 4,3 Kompressor Typ Scroll Olja Elektriska data 3~N Nätspänning Volt 400 Märkeffekt, kompressor kw TBD 22,20 32,50 Märkeffekt, cirkulationspump kw TBD 1 1 Säkring A TBD Kortslutningseffekt (Ssc) 11 MVA TBD 2,4 3,2 Prestanda COP 1 TBD 4,5 4,71 Värmekapacitet 1 kw TBD 35,6 52,0 Ingående effekt 1 kw TBD 7,91 11,0 Effektområde 2 kw TBD Nominellt flöde 3 Kylkrets 4 I/s TBD 2,31 3,34 Värmekrets I/s TBD 0,89 1,29 Yttre tillgängligt tryck 5 Kylkrets kpa TBD 111,6 77* Värmekrets kpa TBD * Internt tryckfall 5 Kondensor kpa TBD 2,9 9,0 Förångare kpa TBD 28,4 40,0 Max. systemtryck Köldbärare bar 6,0 Värmebärare bar 6,0 Max./min. temperatur 6 Kylkrets C 20/-10 Värmekrets 7 C 65/20 Max./min. köldmediekrets Lågtryck MPa 0,23 Högtryck MPa 4,3 Ljudeffektnivå 8 db (A) TBD Ljudeffektnivå 9 db (A) TBD Frostskyddsmedel 10 Etanol- och vattenlösning -17 C ± 2 Vikt kg TBD POE *Observera att kollektorn ska dimensioneras utifrån husets P-design. Ovan angivna data gäller endast för nominellt flöde och varvtal. 1) B0/W35, enligt EN14511 inkl. cirk.-pump vid kompressorvarvtal 3600 v/min. 2) Kompressorvarvtal v/min. 3) Nominellt flöde värmekrets Δ10K, kylkrets Δ3K vid 3600 v/min. 4) Frostskyddsmedel i kylkrets: etanol-vatten. 5) Vid nominellt flöde. 6) Observera att det inte går att kombinera samtliga köldbärartemperaturer med värmebärartemperaturer. 7) Min. inkommande köldbärartemperatur 5 C. 8) B0/W35, vid 6000 v/min enligt EN12102 och EN ) B0/W35, vid 3600 v/min enligt EN12102 och EN ) Lokala regler och förordningar måste alltid kontrolleras innan frostskyddsvätska används. 11) Denna utrutning uppfyller IEC under förusättning att kortslutningseffekten Ssc är större än eller lika med xx MVA (se tabell för värde på XL och L) i anslutningspunkten mellan kundanläggningens elmatning och det allmänna elnätet. Det åligger installatören eller användaren av utrustningen för att se till, genom samråd med distrubitionsnätets operatör om det behövs, att utrustningen endast ansluts till en matning med kortslutningseffekt Ssc som är större än eller lika med xx (se tabell för värde på XL och L) MVA. Danfoss Heating Solutions VFJSB207 11

12 4.1 Min./max. drifttemperatur R410A XL T water C R410A T köldbärare C T vatten C T brine C L T water C R410A T köldbärare C T vatten C T brine C 12 VFJSB207 Danfoss Heating Solutions

13 5 Effektdiagram 5.1 Framledningstemperatur 35 C för XL Värmekapacitet vid framledningstemperatur 35 C vid olika kompressorvarvtal och köldbärartemperaturer. 120 W kw rpm 3000 rpm 3600 rpm 4500 rpm 6000 rpm C Varv/min Köldbärartemp Värmekapacitet (kw) 18,53 22,36 25, Ingående effekt (kw) 4,62 4,60 4,46 COP 4,01 4,86 5,62 Värmekapacitet (kw) 39,59 43,97 49, Ingående effekt (kw) 9,55 9,35 9,36 COP 4,15 4,70 5,29 Värmekapacitet (kw) 45,04 52,18 58, Ingående effekt (kw) 10,98 11,09 10,95 COP 4,10 4,71 5,34 Värmekapacitet (kw) 62,12 65,85 72, Ingående effekt (kw) 15,43 15,58 15,71 COP 4,03 4,23 4,64 Värmekapacitet (kw) 84,61 87,79 96, Ingående effekt (kw) 21,64 22,27 21,47 COP 3,91 3,94 4,47 Danfoss Heating Solutions VFJSB207 13

14 5.2 Framledningstemperatur 55 C för XL Värmekapacitet vid framledningstemperatur 55 C vid olika kompressorvarvtal och köldbärartemperaturer. 100 W kw rpm 3000 rpm 3600 rpm 4500 rpm 6000 rpm C Varv/min Köldbärartemp Värmekapacitet (kw) 17,17 19,88 21, Ingående effekt (kw) 7,13 7,14 7,16 COP 2,41 2,79 3,02 Värmekapacitet (kw) 35,39 39,75 45, Ingående effekt (kw) 13,39 13,44 13,54 COP 2,64 2,96 3,35 Värmekapacitet (kw) 41,77 47,87 53, Ingående effekt (kw) 16,35 16,69 16,08 COP 2,56 2,87 3,35 Värmekapacitet (kw) 52,38 59,00 67, Ingående effekt (kw) 20,18 20,53 20,71 COP 2,60 2,87 3,26 Värmekapacitet (kw) 69,77 78,33 88, Ingående effekt (kw) 28,00 27,86 29,00 COP 2,49 2,81 3,04 14 VFJSB207 Danfoss Heating Solutions

15 5.3 Framledningstemperatur 35 C för L Värmekapacitet vid framledningstemperatur 35 C vid olika kompressorvarvtal och köldbärartemperaturer. 80,00 W35 70,00 60,00 50,00 kw 40,00 30, rpm 3000 rpm 3600 rpm 4500 rpm 6000 rpm 20,00 10,00 0, C Varv/min Köldbärartemp Värmekapacitet (kw) 12,84 14,55 16, Ingående effekt (kw) 3,36 3,34 3,32 COP 3,82 4,35 5,03 Värmekapacitet (kw) 25,43 28,76 34, Ingående effekt (kw) 6,50 6,55 6,63 COP 3,91 4,39 5,16 Värmekapacitet (kw) 30,42 35,85 41, Ingående effekt (kw) 7,81 7,90 8,15 COP 3,90 4,54 5,05 Värmekapacitet (kw) 37,86 44,11 50, Ingående effekt (kw) 9,99 10,23 10,58 COP 3,79 4,31 4,79 Värmekapacitet (kw) 50,86 58,55 67, Ingående effekt (kw) 14,45 15,03 15,78 COP 3,52 3,89 4,26 Danfoss Heating Solutions VFJSB207 15

16 5.4 Framledningstemperatur 55 C för L Värmekapacitet vid framledningstemperatur 55 C vid olika kompressorvarvtal och köldbärartemperaturer. 70,00 W55 60,00 50,00 kw 40,00 30, rpm 3000 rpm 3600 rpm 4500 rpm 6000 rpm 20,00 10,00 0, C Varv/min Köldbärartemp Värmekapacitet (kw) Ingående effekt (kw) COP Värmekapacitet (kw) Ingående effekt (kw) COP Värmekapacitet (kw) Ingående effekt (kw) COP Värmekapacitet (kw) Ingående effekt (kw) COP Värmekapacitet (kw) Ingående effekt (kw) COP 13,43 14,92 5,23 5,02 2,5701 2, ,11 29,82 9,49 9,31 2,8580 3, ,13 38,28 11,05 11,2 2,3 3,42 40,98 46,87 10,23 14,51 2,8739 3, ,36 63,05 19,83 2, ,48 3, VFJSB207 Danfoss Heating Solutions

17 Danfoss Heating Solutions VFJSB207 17

18 18 VFJSB207 Danfoss Heating Solutions

19 Danfoss Heating Solutions VFJSB207 19

20 Danfoss Värmepumpar AB Box 950 SE ARVIKA Phone Internet: Danfoss tar ej på sig något ansvar för eventuella fel i kataloger, broschyrer eller annat tryckt material. Danfoss förbehåller sig rätt till (konstruktions) ändringar av sina produkter utan föregående avisering. Det samma gäller produkter upptagna på innstående order under föutsättning att redan avtalade specifikationer ej ändras. Alla varumärken i det här materialet tillhör respektive företag. Danfoss Heating Solutions och Danfoss Heating Solutions logotyp är varumärken som tillhör Danfoss A/S. Med ensamrätt. VFJSB207 Produced by Danfoss Heating Solutions 2014
