Prefabricerad värmeväxlarenhet, 1 st Maxi 130/110 med reglerutrustning

Transkript

1 Maxi 130/110 Siemens PJB PJB.0 VÄRMEVÄXLARE Värmeväxlarenhet Värmeväxlarenhet för uppvärmning av värmevatten till värmekretsar och varmvatten. Rostfritt, syrafast stål i överförings- och omslutningsytor. Enheten är utförd och märkt enligt PED 97/23. Prefabricerad värmeväxlarenhet, 1 st Maxi 130/110 med reglerutrustning Vikt ca: 81 kg Utförande: Parallellkopplad Primärt tillopp är försett med samlingsrör för en anslutningspunkt. Primärkretsen är försedd med avtappningsdon. Primär returledning från värmekretsens växlare är försedd med termometer. Primärt tillopp och retur anslutningsdimension DN32 Erforderliga avluftningar och avtappningar med blåsningsledningar och proppade avstängningsventiler. Värmeväxlarna är isolerade med CFC-fritt polyuretanskum med ett ytskikt av oöm ABS-plast. Isoleringen är lätt att montera och demontera. Varmvatten Kallvattenledning med ventilrör innehållande avstängnings-, back- och säkerhetsventil. Anslutningsledning DN25 Varmvattenledning med avstängningsventil och termometer. Anslutningsledning DN25 Värmekrets 1 bestående av: Termometrar med dykrör, C Anslutningsledningar DN50 Dimensionerande data: Tillgängligt differenstryck min 70 kpa Tryckklass PN 16 Varmvatten CB60-60H 5C-HES Effekt 130 kw Temperatur / C

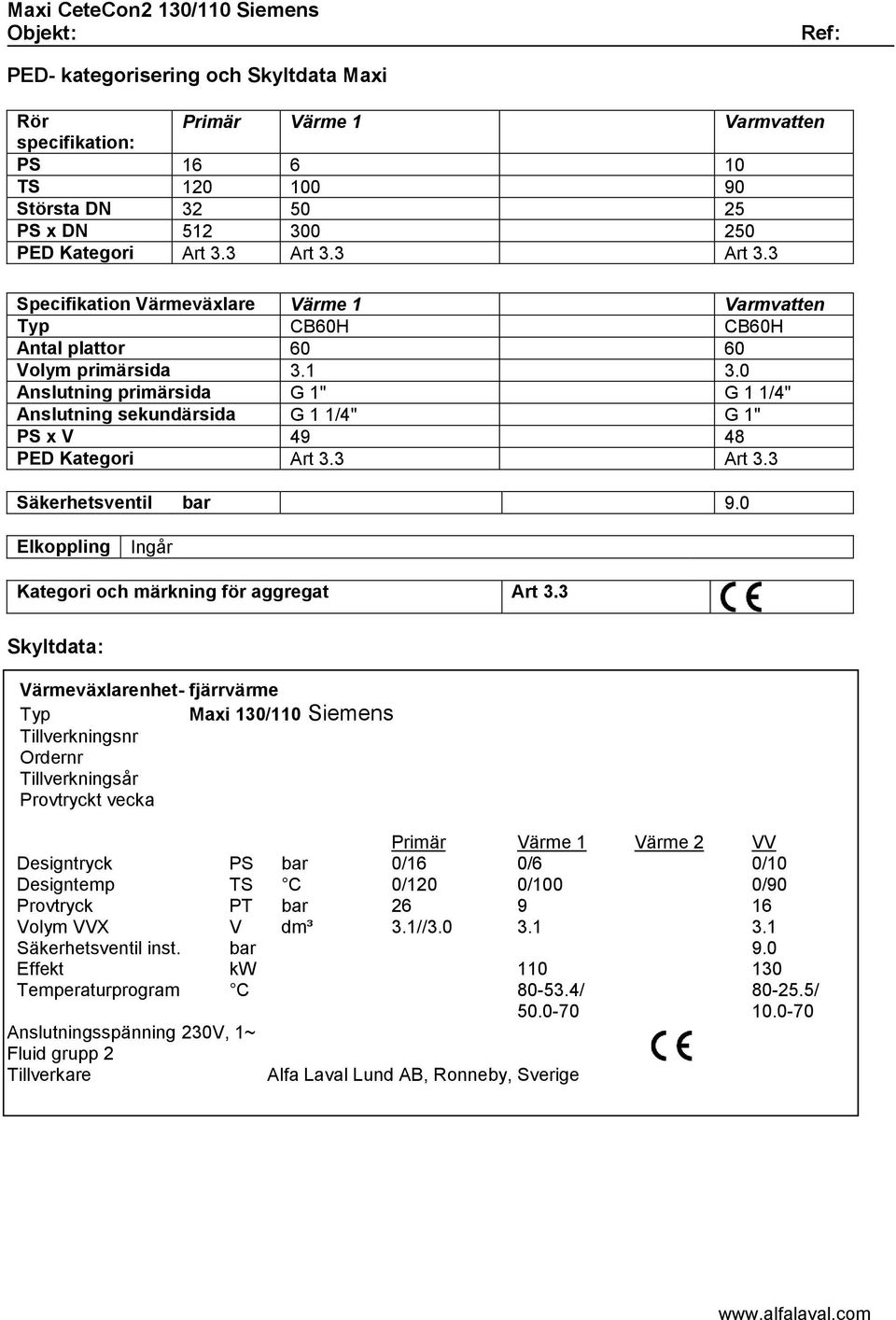

2 Flöde Tryckfall 0.59 / 0.52 l/s 4 / 3 kpa Värme 1 CB60-60H 6C-HES Effekt 110 kw Temperatur / C Flöde 1.02 / 1.33 l/s Tryckfall 10 / 16 kpa Reglerutrustning: Reglercentral RVD 144 Varmvattenkrets Siemens Temperaturgivare QAE vägs styrventil VVG41 DN 15 Kvs 4.00, 28 kpa Ställdon SKD Värmekrets 1 Siemens Temperaturgivare QAD21/209 Utegivare QAC 31/101 2-vägs styrventil VVG549 DN25 Kvs 6.30, 34 kpa Ställdon SSY 319 Reglerutrustning med givare och ställdon är internt elkopplade. Utegivare bipackas för anslutning på plats. Driftsättning av reglerutrustning ingår ej.

3 TEKNISK SPECIFIKAON VÄRMEVÄXLARE Enhet Varmvatten Värme 1 Tillverkare Alfa Laval Alfa Laval Typ CB60-60H 5C-HES CB60-60H 6C-HES Effekt kw Prim. Sec. Prim. Sec. Temperatur C Flöde l/s Tryckfall kpa PED kategori Art 3.3 Art 3.3 Material AISI 316 AISI 316 REGLERUTRUSTNING Varmvatten Värme 1 Tillverkare Siemens Reglercentral RVD 144 Styrventil VVG41 VVG549 Flöde l/s Tryckfall kpa Anslutning/kvs DN/kvs 15/ /6.30 Ställdon SKD SSY 319 Styrsignal/Spänning V 230V / 3-step 230V / 3-step Nollåtergång PUMP Tillverkare Typ Flöde Uppfordringshöjd, behov Effekt/Ström Spänning l/s kpa W/A V NÄTVERK, EXPANSIONS- OCH SÄKERHETSUTRUSTNING Värme 1 Nätverk volym/lyfthöjd l/kpa / Volym Expansiontank/förtryck l/kpa / Säkerhetsventil, storlek/avsäkringstryck DN/bar / SEKUNDÄRSIDANS RÖR Värme 1 Tryckfall kpa RÖRSTORLEK Fjärrvärme tillopp/retur DN32 Kallvatten/Varmvatten DN25 Värme framledning - retur, tryckfall för rör och komponenter DN50 VALBARA KOMPONENTER: Mått- och beräkningsvärde EXTRA INFORMAON: Temperaturer avläses från mätare (0-120 C, 200 mm) PED-kategori för undercentral Art 3.3 Tillgängligt differenstryck fjärrvärme 70 kpa /max 600 kpa

4 PED- kategorisering och Skyltdata Maxi Rör Primär Värme 1 Varmvatten specifikation: PS TS Största DN PS x DN PED Kategori Art 3.3 Art 3.3 Art 3.3 Specifikation Värmeväxlare Värme 1 Varmvatten Typ CB60H CB60H Antal plattor Volym primärsida Anslutning primärsida G 1" G 1 1/4" Anslutning sekundärsida G 1 1/4" G 1" PS x V PED Kategori Art 3.3 Art 3.3 Säkerhetsventil bar 9.0 Elkoppling Ingår Kategori och märkning för aggregat Art 3.3 Skyltdata: Värmeväxlarenhet- fjärrvärme Typ Maxi 130/110 Siemens Tillverkningsnr Ordernr Tillverkningsår Provtryckt vecka Primär Värme 1 Värme 2 VV Designtryck PS bar 0/16 0/6 0/10 Designtemp TS C 0/120 0/100 0/90 Provtryck PT bar Volym VVX V dm³ 3.1// Säkerhetsventil inst. bar 9.0 Effekt kw Temperaturprogram C / / Anslutningsspänning 230V, 1~ Fluid grupp 2 Tillverkare Alfa Laval Lund AB, Ronneby, Sverige

5
