Monteringsanvisning. Ombyggnadskit Kombiberedare med Greenline HT Plus Compact. Greenline HTPlus C. Greenline HTPlus C.

Transkript

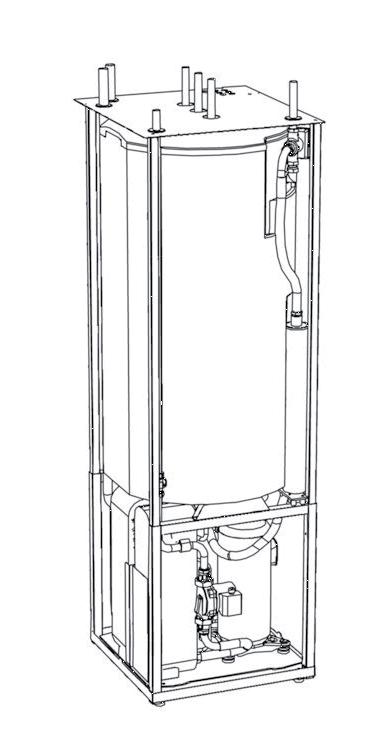

1 Monteringsanvisning SE Ombyggnadskit Kombiberedare med Greenline HT Plus Compact Instruktion på ombyggnad av Greenline HT Plus C, inkopplingsschema finns på baksidan av denna anvisning. utan ombyggnadskit med ombyggnadskit C -pump före ombyggnad 6 1 Brytbricka tas bort 2 Skruvhylsa sätts dit från ovansidan av takplåten 3 Mutter sätts dit från undersidan av takplåten 4 Slang och packning sätts dit från undersidan av takplåten 5 Givare demonteras 6 Rör demonteras 7 Propp med klämring sätts dit 8 Fäste till pump monteras dit 9 Slangände monteras i pump med en klämring 10 Rörklammer (2 st) skruvas dit 11 Pump monteras i rörklammer 12 Givare monteras 5 C -pump efter ombyggnad Observera Vid ombyggnad av värmepump C6-C7 ska elpatronen aktiveras till 9 kw för radiatorsystemet. Rekommenderad säkringsstorlek se teknisk data i handbok för värmepumpen. Detta för att undvika att det blir kallt i huset under tiden varmvattenspets körs. För golvvärmesystem gäller 6 kw Art nr 12986

2 P21 Manometer C21 Expansionskärl C22 Arbetstank F21 Säkerhetsventil F31 Säkerhetsventil F41 Säkerhetsventil V21 Filterventil W40 Kallvatten V40 Varmvatten V31 Partikelfilter E10 Värmesystem E21 Värmepump E22 Elpatron E30 Köldbärarsystem E41 Dubbelmantlad varmvattenberedare E42 Dubbelmantlad varmvattenberedare Q21 Växelventil Q32 Påfyllnadssats Q35 Avluftare (manuell) Q41 Shuntventil Q42 Avstängningsventil G1 Värmesystemets pump G2 Värmebärarpump G3 Köldbärarpump G4 Cirkulationspump (shunt grupp) T1 Returgivare T2 Utegivare T3 Varmvattengivare T4 Framledningsgivare (shunt grupp) T5 Rumsgivare T6 Hetgasgivare T8 Värmebärare ut T9 Värmebärare in T10 Köldbärare in T11 Köldbärare ut Principschema Inkoppling av Kombiberedare med Greenline HT Plus Compact Observera Vid installation av Kombiberedare tillsammans med Greenline HT Plus C, ska T3 givaren i C modellen kopplas ur. Koppla istället in givare T3 i Kombiberedaren till plint GT3 X (ej GT3) i värmepumpen. Båda T3-givarna får inte vara anslutna samtidigt. (se elschema för värmepump).

3 Monteringsvejledning DA Ombygningssæt - Kombivandvarmer med Greenline HT Plus Compact Vejledning for ombygning af Greenline HT Plus C. Der er et ledningsdiagram på bagsiden af denne vejledning. uden ombygningssæt med ombygningssæt C-pumpe før ombygning 6 1 Fjern skiven 2 Sæt skruemuffe på fra oversiden af toppladen 3 Sæt møtrik på fra undersiden af toppladen 4 Sæt slange og pakning på fra undersiden af toppladen 5 Føler afmonteres 6 Rør afmonteres 7 Sæt en prop med klemring på 8 Monter beslag til pumpen 9 Monter slangeenden i pumpen med en klemring 10 Skru spændebånd (2 stk.) på 11 Monter pumpe i spændebånd 12 Monter føler 5 C-pumpe efter ombygning Bemærk! Ved ombygning af varmepumpe C6-C7 skal el-patronen aktiveres til 9 kw for radiatorsystemet. Anbefalet sikringsstørrelse se tekniske data i vejledningen til varmepumpen. Dette har til hensigt at undgå, at det bliver koldt i huset i den periode, der køres varmtvandsspids. For gulvvarmesystemer gælder 6 kw Art. nr

4 P21 Manometer C21 Ekspansionsbeholder C22 Arbejdstank F21 Sikkerhedsventil F31 Sikkerhedsventil F41 Sikkerhedsventil V21 Filterventil W40 Koldt vand V40 Varmt vand V31 Partikelfilter E10 Varmesystem E21 Varmepumpe E22 El-patron E30 Jordslangesystem E41 Vandvarmer med dobbelt kappe E42 Vandvarmer med dobbelt kappe Q21 Skifteventil Q32 Påfyldningssæt Q35 Udlufter (manuel) Q41 Shuntventil Q42 Stopventil G1 Varmesystemets pumpe G2 Varmebærerpumpe G3 Kuldebærerpumpe G4 Cirkulationspumpe (shuntgruppe) T1 Returføler T2 Udeføler T3 Varmtvandsføler T4 Fremløbsføler (shuntgruppe) T5 Rumføler T6 Varmgasføler T8 Varmebærer ud T9 Varmebærer ind T10 Jordslange ind T11 Jordslange ud Principskema Tilslutning af Kombivandvarmer med Greenline HT Plus Compact Bemærk! Ved installation af Kombivandvarmeren sammen med Greenline HT Plus C skal føleren T3 i C-modellen kobles fra. Slut i stedet føleren T3 i Kombivandvarmeren til klemmen GT3 X (ikke GT3) i varmepumpen. Begge T3-følere må ikke være tilsluttet samtidigt (se el-skema for varmepumpe).

5 Asennusohjeet FI Muutossarja Kombivaraaja ja Greenline HT Plus Compact -lämpöpumppu Greenline HT Plus C mallin muutosohjeet, kytkentäkaavio on tämän ohjeen takasivulla. ilman muutossarjaa varustettuna muutossarjalla Kiertopumppu ennen muutosta 6 1 Irrota murtolevy 2 Asenna ruuviholkki yläpellin yläpuolelta 3 Asenna mutteri yläpellin alapuolelta 4 Asenna letku ja tiiviste yläpellin alapuolelta 5 Irrota anturi 6 Irrota putki 7 Asenna tulppa puserrusrenkaineen 8 Asenna pumpun kiinnike 9 Liitä letkun pää pumppuun puserrusrenkaalla 10 Asenna letkukiristimet (2 kpl) 11 Asenna pumppu letkunkiristimiin 12 Asenna anturi 5 Kiertopumppu muutoksen jälkeen Huomautus Lämpöpumpun C6-C7 muutoksen yhteydessä sähkövastus tulee aktivoida 9 kw teholle patterijärjestelmälle. Suositeltu varokekoko katso tekniset tiedot lämpöpumpun käsikirjassa. Tällä vältetään talon liiallinen jäähtyminen käyttövesihuipun aikana. Lattialämmitysjärjestelmiä varten aktivoidaan 6 kw teho Tuotenro 12986

6 P21 Painemittari C21 Paisuntasäiliö C22 Työsäiliö F21 Varoventtiili F31 Varoventtiili F41 Varoventtiili V21 Suodatinventtiili W40 Kylmävesi V40 Käyttövesi V31 Hiukkassuodatin E10 Lämmitysjärjestelmä E21 Lämpöpumppu E22 Sähkövastus E30 Lämmönkeruujärjestelmä E41 Kaksivaippainen lämminvesivaraaja E42 Kaksivaippainen lämminvesivaraaja Q21 Vaihtoventtiili Q32 Täyttösarja Q35 Ilmauslaite (käsikäyttöinen) Q41 Shunttiventtiili Q42 Sulkuventtiili G1 Lämmitysjärjestelmän pumppu G2 Lämpöjohtopumppu G3 Lämmönkeruupumppu G4 Kiertovesipumppu (shunttiryhmä) T1 Paluulämpötilan anturi T2 Ulkolämpötilan anturi T3 Käyttöveden lämpötila-anturi T4 Menolämpötilan anturi (shunttiryhmä) T5 Huoneanturi T6 Kuumakaasuanturi T8 Lämpöjohto, meno T9 Lämpöjohto, tulo T10 Lämmönkeruuliuos, tulo T11 Lämmönkeruuliuos, lähtö Periaatekaavio Kombivaraajan liittäminen Greenline HT Plus Compact -lämpöpumppuun Huomautus Kun kombivaraaja asennetaan yhdessä Greenline HT Plus Compact C lämpöpumpun kanssa, C-mallin T3-anturi pitää kytkeä irti. Kytke sen sijaan kombivaraajan anturi T3 lämpöpumpun liittimeen GT3 X (ei GT3). Molemmat T3- anturit eivät saa olla kytkettynä samanaikaisesti. (katso lämpöpumpun kytkentäkaavio).
