STRÖM- OCH SÄKERHETSBRYTARE 14/06

Transkript

1 STRÖM- OCH SÄKERHETSBRYTARE J 14/06

2 Innehållsförteckning Sida Strömbrytare... 3 Säkerhetsbrytare... 5 Polykarbonat... 5 Plåt... 8 Aluminium Syrafast DC brytare EMC brytare Tillbehör Mått och flänsöppningar Tekniska uppgifter Index

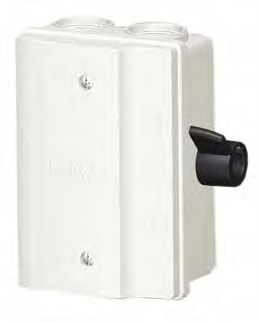

3 STRÖMBRYTARE STRÖM- & SÄKERHETSBRYTARE Program från 16 till 25A i polykarbonat Kapslingsklass IP65 Strömbrytare för bygg-, industriell och offentlig miljö likaväl som för hemmiljö Strömbrytare i 3- och 4-poligt utförande i polykarbonat. Halogenfritt, korrosionsbeständigt samt isolerande material med kapslingsklass IP65. Tätnippel medföljer för att uppnå IPklass IP65. De levereras som standard med anslutningsmöjligheter för noll- och skyddsledare. I de 4-poliga brytarna har nollpolen ett fördröjt frånslag samt ett tidigare tillslag gentemot faspolerna. Brytarna har gängade utbrytbara hål med metrisk gänga M25 för 16A och M32 för 25A brytare för ledningsinförning uppåt och nedåt, bra kopplingsutrymme samt en knockout i botten med diametern 21 mm. Brytarlockets skruvar är s k oförlorbara, de hänger kvar i locket efter demontering. Ledningsanslutningsskruvarna har självlyftande överfall. Strömbrytarna finns i grått (RAL7035) och vitt (RAL 9010). Samtliga är testade och provade enligt EN , certifierade av Intertek och CE-märkta. 3

4 STRÖMBRYTARE i polykarbonat typ BGG, BGV och BGL Strömbrytare av typ BGV, BGG och BGL Strömbrytarna är anpassade för bygg- och industriell miljö samt för hemmiljö. Strömbrytare typ BGL 316 är även bestyckad med lampa som lyser vid TILL-slag Levereras alltid inkl flänsar och tätnippel! E-nummer Typ Färg Märkström AC23/400V Poltal Max ansl. bar area BGV 216 vit BGG 316 grå BGV 316 vit BGG 416 grå BGV 416 vit BGLG 316 med lampa grå BGLV 316, med lampa vit BGLG 416, med lampa grå BGLV 416, med lampa vit BGG 325 grå BGV 325 vit BGG 425 grå BGV 425 vit Höjd mm Bredd mm Djup mm

5 SÄKERHETSBRYTARE Program från 16 till 630A i polykarbonat Kapslingsklass IP65 och IP66 Säkerhetsbrytare typ SBG Säkerhetsbrytarna har kapsling av polykarbonat vilket är slagtåligt, isolerande, korrsionsbeständigt samt halogenfritt. Kapslingsklassen är IP65 resp IP66. Det sista uppnås med tätnippel, vilken medföljer. De levereras som standard med anslutningsmöjligheter för nolloch skyddsledare. Lockens skruvar är fästa i locket vilket gör att de hänger kvar efter demontering. Ledningsanslutningsskruvarna är anpassade för direktanslutning av ledare. Brytarna har låsningsmöjligheter i både TILL( I )- och FRÅN (O) läget. Alla säkerhetsbrytare utom typ SBG 316G är monterade med hjälpkontakt. I de 3-poliga säkerhetsbrytarna, 16 och 32A, finns hjälpkontakten som alternativt integrerad i brytarinsatsen för en smidig totalfunktion av faspolernas och hjälpkontaktens rörelse. De 3-poliga 16- och 32A brytarna har även gängade utbrytbara hål. Övriga brytare har alternativa utbrytbara samt FL21-hål i de större brytarna. Brytarna är provade och godkända enligt SEK handbok 418, EN samt CE-märkta. Brytarna är dessutom testade och certifierade av Intertek samt lantbruksgodkända. Brytarna finns i färgerna vitt (RAL9010 och grått (RAL7035). 5

6 SÄKERHETSBRYTARE i polykarbonat typ SBG Samtliga säkerhetsbrytare är dimensionerade för bygg- och industriell miljö. Säkerhetsbrytarna från SBG 625H till och med typ SBG 340H är även godkända för kapslingsklass IP 66. Förutom typ SBG 316G och V samt SBG 416G och V är samtliga säkerhetsbrytare monterad med hjälpkontakt. Säkerhetsbrytarna upp till och med märkström 40A, har även håltagningsmöjlighet i botten. Levereras alltid inkl flänsar och tätnippel! E-nummer Typ Färg Märkström AC23/400V kw Poltal Max ansl. bar area SBG 216V vit SBG 316G grå SBG 316V vit SBG 416G grå SBG 416V vit SBG 316GH grå SBG 316VH vit SBG 416GH grå SBG 416VH vit SBG 325GH grå SBG 325VH vit SBG 425GH grå SBG 425VH vit Höjd mm Bredd mm 16 7, , , , Djup mm 6

7 SÄKERHETSBRYTARE i polykarbonat typ SBG och GKUM Brytare av typ GKUM finns från 25 upp till 630 A och från11 till 355 kw. IP-klassningen IP65/66 och samtliga brytare är testade enligt IEC Brytarna har dubbla brytställen och villkorlig nominell kortslutningsström 50 ka. Brytavståndet är 12,5 mm. Samtliga brytare är utrustade med dörrkoppling, vilket gör det möjligt med förbikoppling för värmefotografering även med vredet i tillslaget läge. Brytarna har låsbart vred för tre hänglås. Alla brytarna är förberedda för förskruvning med M-gänga och har s k snap-on hjälpkontakt EMC-brytare Levereras alltid inkl flänsar och förskruvningar! , E-nummer Typ Färg Märkström AC23/400V kw 7 Poltal Max ansl. bar area Höjd mm Bredd mm Djup mm SBG 625H grå SBG 332H grå SBG 632H grå SBG 340H grå SBG 640H grå SBG 363H grå SBG 663H grå SBG 380H grå SBG 680H grå SBG 3125H grå / SBG 6125H grå / SBG3200H grå SBG6200H grå GKUM3160T1V grå / GKUM3250AT1V grå GKUM6250AVT1V grå GKUM3400VT1V grå x GKUM3630VT1V grå x EMC brytare GKUM316U1V EMC grå 16 7, GKUM332U1V EMC grå GKUM363U1V EMC grå

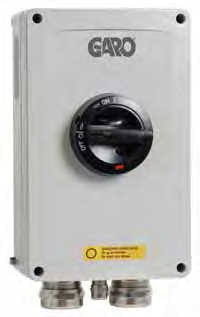

8 SÄKERHETSBRYTARE Program från 16 till 630A i plåt Kapslingsklass IP65 Brytare av typ GKUT finns från 80 upp till 630 A, vilka klarar en effekt på 45kW till 355 kw. IP-klassningen IP65 och samtliga brytare är testade enligt IEC samt lantbruksgodkända. Brytarna har dubbla brytställen och villkorlig nominell kortslutningsström 50 ka. Samtliga brytare är utrustade med dörrkoppling, vilket gör det möjligt med förbikoppling för värmefotografering även med vredet i tillslaget läge. Brytarna har låsbart vred för tre hänglås. Alla brytarna är försedda med förskruvning med M-gänga eller kabelmuff och har s k snap-on hjälpkontakt. Brytarna har lång livslängd i krävande miljöer såsom t ex pappers-, stål- och kemisk industri. Vid mycket utsatta miljöer rekommenderas brytare i syrafast utförande. I utförande plåt, aluminium och polykarbonat finns brytare med EMC-godkännande och dessa har alla förskruvning med dragavlastning som standard upp till 63A. 8

9 SÄKERHETSBRYTARE i plåt typ GKUT Brytare av typ GKUT finns från 80 upp till 630 A och från 45 upp till 355 kw. IP-klassningen IP65 och samtliga brytare är testade enligt IEC Brytarna har dubbla brytställen och villkorlig nominell kortslutningsström 50 ka. Brytavståndet är 12,5 mm. Samtliga brytare är utrustade med dörrkoppling, vilket gör det möjligt med förbikoppling för värmefotografering även med vredet i tillslaget läge. Brytarna har låsbart vred för tre hänglås. Alla brytarna är förberedda för förskruvning med M-gänga eller kabelmuff och har s k snap-on hjälpkontakt. Brytarna har lång livslängd i krävande miljöer såsom t ex pappers- och stål- och kemisk industri. Vid mycket utsatta miljöer rekommenderas brytare i syrafast utförande. I utförande plåt, aluminium och polykrbonat finns brytare med EMC-godkännande och dessa har alla förskruvning med dragavlastning som standard upp till 63A EMC-brytare Levereras alltid inkl flänsar och förskuvningar! E-nummer Typ Färg Märkström AC23/400V kw Poltal Max ansl. bar area Höjd mm Bredd mm Djup mm GKUT380T1V grå GKUT3125AVT1V grå / GKUT3250AVT1V grå GKUT3400AVT1V grå x GKUT3630VT1V grå x EMC brytare GKUT380T1V EMC grå GKUT3125AVT1V EMC grå / GKUT3250AVT1V EMC grå GKUT3400AVT1V EMC grå x GKUT3630AVT1V EMC grå x

10 SÄKERHETSBRYTARE Program från 16 till 63A i aluminium Kapslingsklass IP66 Brytare av typ GKUA finns från 16 upp till 63 A, vilka klarar en effekt på 7,5kW till 30 kw. IP-klassningen IP66 och samtliga brytare är testade enligt IEC samt lantbruksgodkända. Brytarna har dubbla brytställen och villkorlig nominell kortslutningsström 50 ka. Brytavståndet är 12,5 mm. Samtliga brytare är utrustade med dörrkoppling, vilket gör det möjligt med förbikoppling för värmefotografering även med vredet i tillslaget läge. Brytarna har låsbart vred för tre hänglås. Alla brytarna är försedda med förskruvning med M-gänga och har s k snap-on hjälpkontakt. Brytarna har lång livslängd i krävande miljöer såsom t ex pappers-, stål- och kemisk industri. Vid mycket utsatta miljöer rekommenderas brytare i syrafast utförande. I utförande plåt, aluminium och polykarbonat finns brytare med EMC-godkännande och dessa har alla förskruvning med dragavlastning som standard upp till 63A. 10

11 SÄKERHETSBRYTARE i aluminium typ GKUA EMC-brytare Levereras alltid inkl flänsar och förskuvningar! E-nummer Typ Färg Märkström AC23/400V kw Poltal Max ansl. bar area Höjd mm Bredd mm Djup mm GKUA316U1V grå 16 7, GKUA332U1V grå GKUA363U1V grå EMC brytare GKUA316U1V EMC grå 16 7, GKUA332U1V EMC grå GKUA363U1V EMC grå

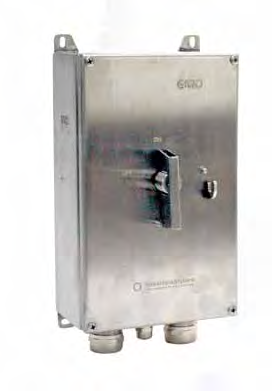

12 SÄKERHETSBRYTARE Program från 25 till 125A syrafast Kapslingsklass IP66 Brytare av typ GKUR finns från 25 upp till 125 A, vilka klarar en effekt på 11kW till 55 kw. IP-klassningen IP66 och samtliga brytare är testade enligt IEC Brytarna har dubbla brytställen och villkorlig nominell kortslutningsström 50 ka. 125 A brytarna är utrustade med dörrkoppling, vilket gör det möjligt med förbikoppling för värmefotografering även med vredet i tillslaget läge. Brytarna har låsbart vred för tre hänglås. Alla brytarna är försedda med förskruvning med M-gänga och har s k snap-on hjälpkontakt. Brytarna har lång livslängd i krävande miljöer såsom t ex pappers-, stål- och kemisk industri. Vid mycket utsatta miljöer rekommenderas brytare i syrafast utförande. 12

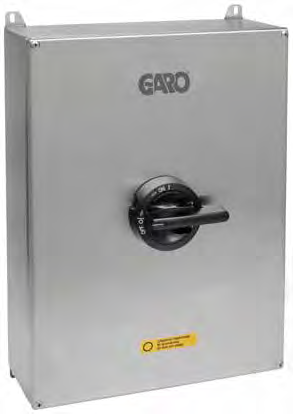

13 SÄKERHETSBRYTARE syrafast typ GKUR Brytare syrafast A, 11 55kW Extra tålig i krävande miljöer som t ex kemi- och livsmedelsindustrin Lång livslängd Levereras alltid inkl flänsar och förskuvningar! E-nummer Typ Färg Märkström AC23/400V kw Poltal Max ansl. bar area Höjd mm Bredd mm Djup mm GKUR 325T1VR rostfri GKUR 363T1VR rostfri GKUR 3125VT1V rostfri /

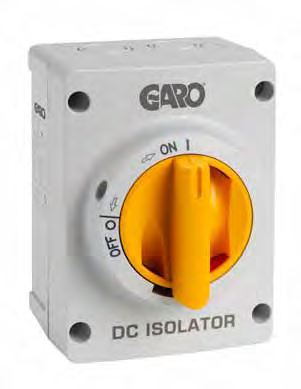

14 SÄKERHETSBRYTARE Program från 16 till 32A DC-brytare Kapslingsklass IP66 DC-brytarna är avsedda för applikationer med solpaneler. Solcellerna är alltid påkopplade eftersom de alltid tar emot sol. Panelerna generar likspänning och detta omvandlas till växelström i en växelriktare. Spänningen är därmed ganska stor direkt från solpanelerna och därför är det viktigt att likspänningen snabbt kan brytas för att man ska kunna arbeta med övrig utrustning i anläggningen. DC-brytaren skall placeras mellan solpanelerna och växelriktaren. Gärna i så direkt anslutning som möjligt till solpanelerna. I vissa fall är växelriktaren utrustad med brytare. Denna brytare kan vara svår att komma åt. Är då solpanelerna t ex placerade på taket är det en god idé att även placera DC-brytaren på taket, för att snabbt kunna bryta likströmmen redan på taket. Detta är t ex viktigt när man vid brand behöver ta sig in via taket för att släcka. 14

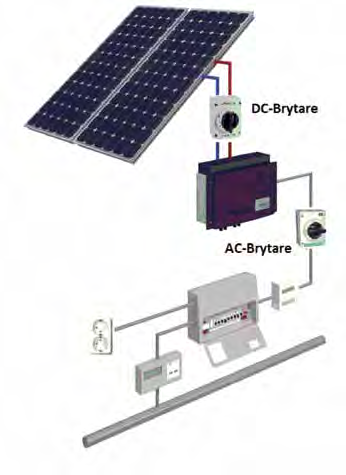

15 SÄKERHETSBRYTARE DC-brytare typ GKDM Skissen visar DC-brytarens placering i förhållande till övrig utrustning Solpaneler DC-brytare Växelriktare omvandlar till växelström AC-brytare Fastighetens elanläggning Levereras alltid inkl flänsar och förskuvningar! E-nummer Typ Färg DC21 U e VDC Poltal Max ansl. bar area Höjd mm Bredd mm Djup mm GKDM 216 grå/gul GKDM 232 grå/gul GKDM 416 grå/gul GKDM 432 grå/gul

16 SÄKERHETSBRYTARE Program EMC brytare sammanställning Detta är en sammanställning av samtliga brytare av typen EMC. EMC-brytare placeras i miljöer som är känsliga för exempelvis frekvensrelaterade- eller elektromagnetiska störningar. EMCbrytarna är konstruerade och testade för att inte avge några störningar utanför kapslingarna. Alla brytarna är beklädda med ett lager av koppar på insidan. Exempel på störande utrustning kan vara fläktar eller pumpar. Som exempel kan nämnas sjukhusmiljöer, där det naturligtvis är mycket viktigt att fläktar inte stör elektroniskt utrustning. Aluminium Polykarbonat , Plåt Levereras alltid inkl flänsar och förskuvningar! E-nummer Typ Material Märkström AC23/400V 16 kw Poltal Max ansl. bar area Höjd mm Bredd mm Djup mm GKUM316U1V EMC polykarbonat 16 7, GKUM332U1V EMC polykarbonat GKUM363U1V EMC polykarbonat GKUT380T1V EMC plåt GKUT3125AVT1V EMC plåt / GKUT3250AVT1V EMC plåt GKUT3400AVT1V EMC plåt x GKUT3630AVT1V EMC plåt x GKUA316U1V EMC aluminium 16 7, GKUA332U1V EMC aluminium GKUA363U1V EMC aluminium

17 TILLBEHÖR Hjälpkontakter Regntak Plåttak som monteras direkt ovanför brytare för extra skydd. Finns i tre olika storlekar Artkelnummer Typ Hjälpkontakt 2 växlande A Hjälpkontakt 2 växlande 80 A Hjälpkontakt 2 växlande A Regntak. Bredd 120, höjd 52, djup 125 mm Regntak. Bredd 156, höjd 62, djup 140 mm Regntak. Bredd 410, höjd 83, djup 300 mm 17

18 TEKNISK INFORMATION Mått och flänsöppningar E , BGV 216 E , BGG 316 E , BGV 316 E , BGG 416 E , BGV 416 E , BGLG 316 E , BGLV 316 E , BGLG 416 E , BGLV 416 E , SBG 316G E , SBG 416G E , SBG 316GH E , SBG 416GH E , SBG 316V E , SBG 416V E , SBG 316VH E , SBG 416VH Inkl IP65 tätnippel E , SBG 625H 4 x M25 E , BGG 325 E , BGV 325 E , SBG 325GH E , SBG 325VH E , BGG 425 E , BGV 425 E , SBG 425GH E , SBG 425VH Inkl IP65 tätnippel E , SBG 332H 18

19 TEKNISK INFORMATION Mått och flänsöppningar E , SBG 632H E , SBG 640H E , SBG 340H E , SBG 363H 19

20 TEKNISK INFORMATION Mått och flänsöppningar E , SBG 663H E , SBG 3125H E , SBG 380H E , SBG 680H E , SBG 6125H 20

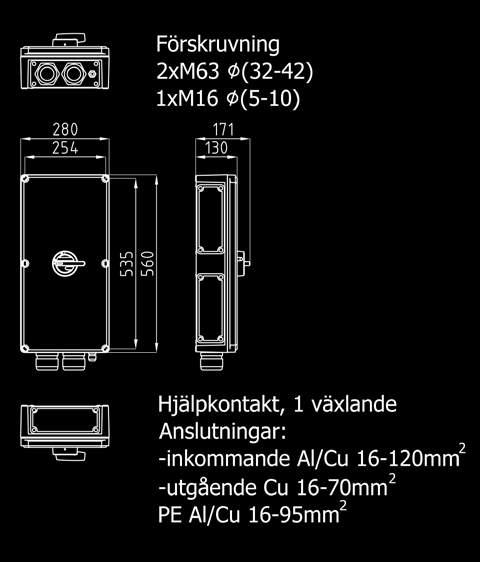

21 TEKNISK INFORMATION Mått och flänsöppningar E , SBG 3200H E , GKUM3160T1V E , SBG 6200H E , GKUM 316U1V EMC 21

22 TEKNISK INFORMATION Mått och flänsöppningar E , GKUM332U1V EMC E , GKUM 3250AT1V E , GKUM363U1V EMC E , GKUM 6250AVT1V E , GKUM 3400VT1V E , GKUM 3630VT1V 22

23 TEKNISK INFORMATION Mått och flänsöppningar PLÅT E , GKUT380T1V E , GKUT3125AVT1V PLÅT E , GKUT3250AVT1V PLÅT E , GKUT3125AVT1V PLÅT E , GKUT400AVT1V E , GKUT3630AVT1V 23

24 TEKNISK INFORMATION Mått och flänsöppningar PLÅT E , GKUT380T1V EMC PLÅT E , GKUT3250AVT1V EMC PLÅT E , GKUT3125AVT1V EMC PLÅT E , GKUT3400AVT1V EMC E , GKUT3630AVT1V EMC 24

25 TEKNISK INFORMATION Mått och flänsöppningar ALUMINIUM E , GKUA316U1V ALUMINIUM E , GKUA332U1V E , GKUA363U1V 25

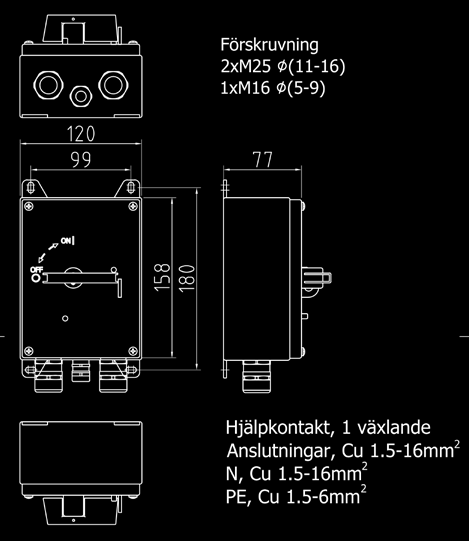

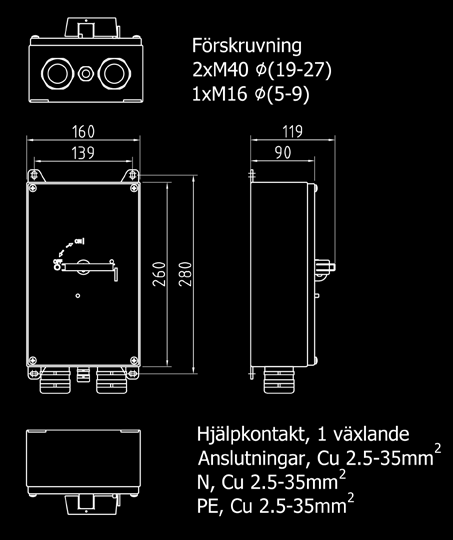

26 TEKNISK INFORMATION Mått och flänsöppningar SYRAFAST E GKUR325T1VR SYRAFAST E , GKUR3125VT1V SYRAFAST E , GKUR363T1VR DC BRYTARE E , GKDM 216 E , GKDM 232 E , GKDM 416 E , GKDM

27 TEKNISK INFORMATION Tekniska uppgifter Brytare av typen GKUM/ GKUT/ GKUA/ GKUR 16A 25A 32A 40A 63A 80A 125A 160A 200A 250A 400A 630A Isolationsmärkspänning U i (V) Termisk märkström I (A) th I (A) the Termisk märkström kapslad Nominell driftström Ie (a) 400/415V AC21 500V V /415V AC22 500V V /415V AC23 500V V Motors märkuteffekt kw 400/415V 7, AC23 500V , V Märkkortslutningsström med säkring Säkring (A) Villkorlig märkkortslutningsström I k (ka) Toppström (ka) 7,2 7,2 7,2 8,7 8,7 13, , Märkslutförmåga I cm (ka) 690V 2,5 2,5 2,5 3,3 3,3 5,1 6 5, Termisk kortslutn, hållfasthet (1s) ( icw (ka) 690V 1,7 1,7 1,7 2,3 2,3 3,5 4 3, Märkbrytförmåga I cn (A) 400/415V AC23 500V V Elektrisk livslängd Mekanisk livslängd Anslutningsbar ledararea Cu (mm²) 1,5 16 1,5 16 1,5 16 2,5 35 2, / / Vridmoment Nm 1,8 1,8 1,8 2,5 2,5 6 6/12/22 6/12/22 25/55 25/55 25/55 25/55 6 Nm Cu Nm (16-35 mm²) 22 Nm ( mm²) 25 Nm ( mm²) 55 Nm ( mm²) 27

28 TEKNISK INFORMATION Tekniska uppgifter BGV 216 BGG 316 BGV 316 BGG 416 BGV 416 BGLG 316 BGLV 316 BGLG 416 BGLV 416 BGG 325 BGV 325 BGG 425 BGV 425 SBG 216 SBG 316G SBG 416G SBG 316GH SBG 416GH SBG 325GH SBG 425GH SBG 316V SBG 416V SBG 316VH SBG 416 VH SBG 325 VH SBG 425 VH Isolationsspänning U i V Termisk märkström I th A Nominell driftström I e A V 500 V AC23A V Motoreffekt kw / 400 V 1-fas 400 V AC23A ,5 7,5 7,5 7, ,5 7,5 7,5 7, ,5 7,5 7,5 7,5 7,5 7,5 7,5 7,5 500 V ,5 7,5 7,5 7, ,5 7,5 7,5 7, ,5 7,5 7,5 7,5 7,5 7,5 7,5 7,5 690 V Villkorlig kortsl ström I n ka rms 25 Anslutningsbar ledararea fas Cu mm² 16 Max vridmoment Nm 1,8 Anslutningsbar ledararea PE/N Cu mm² 10 Max vridmoment nolla PE/N Nm 1,5 Hjälpkontakt 1 sl Hjälpkontakt 1 vx, 230V~ Max försäkring Typ 25A gg, NH00, 690V Respektive typ av försäkringar skall användas beroende på behov av viss säkringsstorlek när 25kA villkorlig kostslutningsström kan uppkomma i anläggningen 35A gg, DIII, 500V 50A gs, NH000, 690V 28

29 TEKNISK INFORMATION Tekniska uppgifter SBG625H SBG332H SBG632H SBG340H SBG640H SBG363H SBG663H SBG380H SBG680H SBG3125H SBG6125H Isolationsspänning U i V Termisk märkström I th A Nominell driftström I e A V 500 V AC V V 500 V AC V V 500 V AC V Motoreffekt kw V/ 3-fas 400 V AC V ,5 18, V Villkorlig kortsl ström I n ka rms Märkslutförmåga I cm ka ,7 13,7 8,7 8,7 8,5 8,5 8,3 8,3 7,2 Anslutningsbar ledararea fas Al/Cu mm² /70 /70 /70 /70 /35 /35 /35 /35 /16 /16 /16 Max vridmoment fasklämma Nm ,5 2,5 2,5 2,5 1,8 1,8 1,8 Anslutningsbar ledararea nolla Al/Cu mm² Max vridmoment nolla Nm 2,5 2,5 2,5 2,5 2,5 2,5 2,5 Hjälpkontakt 1 vx, 230V~

30 TEKNISK INFORMATION Tekniska uppgifter KDM 432 KDM 416 KDM 232 KDM 216 Pol i serie Isolationsmärkstpänning U i (V) Stötspänningshållfasthet U imp (kv) Termisk märkström (konventionell) I th (A) Termisk märkström kapslad +40 ºC I the (A) Termisk märkström kapslad +60 ºC I the (A) Nominellt värde kabelstorlek 2,5 6 2,5 6 Nominell driftström I e (A), U e (VDC) 300 V DC 21-B 400 V V V V V V V V Märkslutförmåga I cm (A) Termisk kortslutningsström, hållfasthet I cw (a) Mekanisk livslängd Anslutningsbar ledararea Cu (mm²) 1,5-16 1,5-16 1,5-16 1,5-16 Vridmoment (Nm) 1,8 1,8 1,8 1,8 30

31 INDEX E-nummer Sida E-nummer Sida E-nummer Sida , , , , , , , , , , ,
