1 0166HOHFW Installationsmanual 1TSC339-SE $%%/96\VWHPV

2 2

3 $OOPlQW /HYHUDQV Skåpen levereras bestyckade eller som tomma skåp. I båda fallen är skåpen skyddade med plastöverdrag och fast förankrade på lastpallar. Tillbehör som inte monterats i skåpen levereras i trälådor eller träburar. Skåp som levereras utanför Sverige förpackas i speciella exportförpackningar. På begäran kan flera skåp levereras som en komplett leveransenhet. 8SSDFNQLQJ Kontrollera leveransen mot medlevererad packsedel så att inga komponenter saknas. Eventuella reklamationer ska tillställas ABB snarast för att undvika försening av igångkörningen. Enklast transporteras skåpen med gaffeltruck Om inte montering av skåpen påbörjas direkt efter mottagandet skall skåpen förvaras dammskyddade i en torr och ren lokal. Skåpens plastöverdrag bör sitta kvar som skydd. Undvik att fästa märklappar och dylikt på målade ytor. Får de sitta för länge kan det bli märken i färgen. 2PVNnSHWlUI UVHWWPHGYlUPHHOHPHQW VNDOOHOHPHQWHWVSlQQLQJVVlWWDVVDPPD GDJVRPXSSDFNQLQJVNHUI UDWWI UKLQGUD NRUURVLRQ /RVVQLQJ Förflyttning med handtruck Behandla skåpen varsamt vid lossning och förflyttning. Normalt flyttas skåpen lättast och bekvämast med gaffeltruck. Om skåpen skall lyftas med travers: 1. Se till att skåpet är försett med lyftöglor (tillval till skåp). 2. Fäst lyftstropparna med schacklar i lyftöglorna. 3. Avpassa stropplängden så att vinkeln mellan lyftstropparna inte överstiger 60 grader. Lyftning av skåp med travers 3

På begäran kan flera skåp levereras som en komplett leveransenhet. 8SSDFNQLQJ Kontrollera leveransen mot medlevererad packsedel så att inga komponenter saknas.

4 $OOPlQW 8SSVWlOOQLQJ Uppställning och inkoppling av MNS Select skåp innefattar följande steg: 1. Kontroll av fritt utrymme runt skåp 2. Kontroll av håltagning i golv 3. Lossning av transportsäkring 4. Uppriktning av skåp 5. Hopskruvning av skåp 6. Fastskruvning 7. Skarvning av horisontal skyddsledarskena 8. Förläggning och anslutning av externa kablar 9. Avslutande arbeten )ULWWXWU\PPHUXQWVNnS 2YDQI UVNnS Fritt utrymme ovanför skåpen bör vara minst 150 mm (vid kabelinföring ovanifrån blir måttet också beroende av typ av kabel och förläggningssätt). 0RWYlJJ Om svängbar ram eller frontdörr i ytterskåp skall kunna öppnas maximalt utan att beröra intillstående vägg skall avståndet vid svängbara ramens gångledssida vara minst 500 mm och vid dörrens gångledssida minst lika stort som skåpets bredd (halva bredden vid dubbeldörr), eftersom dörren kan öppnas i 180 grader. Minsta tillåtna avstånd mellan skåpens ryggsida och vägg samt mellan avslutningsplåtarna och vägg är 40 mm. Fritt utrymme ovanför skåp Fritt utrymme mot vägg 4

$Avslutande arbeten )ULWWXWU\PPHUXQWVNnS 2YDQI UVNnS Fritt utrymme ovanför skåpen bör vara minst 150 mm (vid kabelinföring ovanifrån blir måttet också beroende av typ av kabel och förläggningssätt).$

5 +nowdjqlqjljroy Maximalt utrymme för håltagning under skåpen för extern kabel är beroende av skåpets bredd och djup och om EMC genomföring används eller inte. Typbeteckning Skåpstorlek bredd x djup Maximal håltagning i golv Avstånd mellan golvbultarna Skåpfront 7lFNSOnWDULERWWHQ EMC genomföring, maximal öppning Typbeteckning Skåpstorlek bredd x djup Mått i mm X= Täckplåtar med EMC genomföring Skåpfront 5

Typbeteckning Skåpstorlek bredd x djup Maximal håltagning i golv Avstånd mellan golvbultarna

6 7lFNSOnWDULERWWHQIRUWV Skåpfront Typbeteckning Skåpstorlek bredd x djup Mått i mm *) EMC genomföringen är vriden 90 grader, i förhållande till ritningen X= Täckplåtar med EMC genomföring Typbeteckning Skåpstorlek bredd x djup Mått i mm X= Täckplåtar med EMC genomföring Skåpfront 6

till ritningen X= Täckplåtar med EMC genomföring Typbeteckning

7 /RVVQLQJDYWUDQVSRUWVlNULQJ På svängbara ramens båda låshandtag avlägsnas en bult M8x16. 8SSULNWQLQJDYVNnS Underlaget skall vara plant och väl avvägt för uppställning (Hus-AMA tolerans 3B eller Klass 2) varvid flera skåp kan skruvas ihop utan extra åtgärder. Om underlaget inte är tillräckligt plant kan skåpstativet bli skevt och dörrar kan bli svåra att öppna och stänga. Transportsäkrings bult Vid uppriktning skall skåpet justeras på lämpliga ställen genom att plåtbrickor eller dylikt placeras mellan bottenlådan och underlaget. Om flera skåp skall skruvas ihop skall varje skåp justeras mot underlaget före hopskruvningen av skåpen. +RSVNUXYQLQJDYVNnS Skåpens hörnbeslag dras ihop med M8x20 sexkantsbult, mutter och brickor. C-profiler hopskruvas i framkant med 3st medlevererade gängpressande M6x10 med midja. Bult för hopskruvning av skåp )DVWVNUXYQLQJ Skåpen skall skruvas fast i underlaget genom hål i hörnbeslagen. Om skåpet är försett med sockel skall sockelns hörnbeslag skruvas fast i underlaget. Hörnbeslagets hål är D=14mm. Gängpressande M6x10 för hopskruvning av skåp Fristående skåp och det första (vänstra) skåpet i en skåprad skall skruvas fast i golvet med fyra skruvar, en i varje hörn. Övriga skåp i skåpraden fästs med två skruvar. Vid borrning i betong får inte borrdamm tränga in i skåpens apparater. Fastskruvning genom hål i hörnbeslag 7

Om underlaget inte är tillräckligt plant kan skåpstativet bli skevt och dörrar kan bli svåra att öppna och stänga.

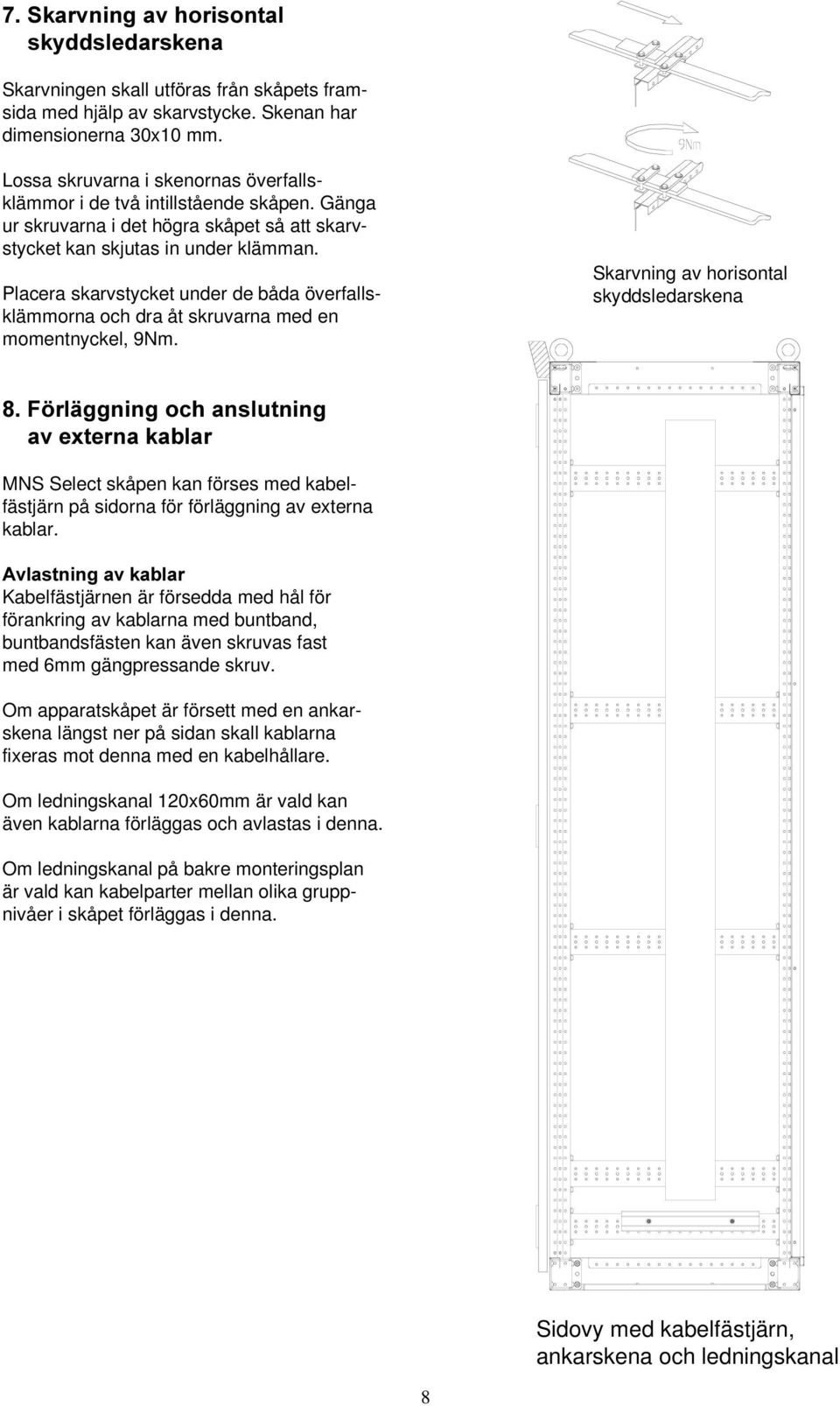

8 6NDUYQLQJDYKRULVRQWDO VN\GGVOHGDUVNHQD Skarvningen skall utföras från skåpets framsida med hjälp av skarvstycke. Skenan har dimensionerna 30x10 mm. Lossa skruvarna i skenornas överfallsklämmor i de två intillstående skåpen. Gänga ur skruvarna i det högra skåpet så att skarvstycket kan skjutas in under klämman. Placera skarvstycket under de båda överfallsklämmorna och dra åt skruvarna med en momentnyckel, 9Nm. Skarvning av horisontal skyddsledarskena ) UOlJJQLQJRFKDQVOXWQLQJ DYH[WHUQDNDEODU MNS Select skåpen kan förses med kabelfästjärn på sidorna för förläggning av externa kablar. $YODVWQLQJDYNDEODU Kabelfästjärnen är försedda med hål för förankring av kablarna med buntband, buntbandsfästen kan även skruvas fast med 6mm gängpressande skruv. Om apparatskåpet är försett med en ankarskena längst ner på sidan skall kablarna fixeras mot denna med en kabelhållare. Om ledningskanal 120x60mm är vald kan även kablarna förläggas och avlastas i denna. Om ledningskanal på bakre monteringsplan är vald kan kabelparter mellan olika gruppnivåer i skåpet förläggas i denna. Sidovy med kabelfästjärn, ankarskena och ledningskanal 8

Placera skarvstycket under de båda överfallsklämmorna och dra åt skruvarna med en momentnyckel, 9Nm.

9 ) UOlJJQLQJRFKDQVOXWQLQJ DYH[WHUQDNDEODUIRUWV $QVOXWQLQJ Kablarna skalas strax före nivån för respektive grupps uttagsdon. Kabelparterna förläggs på lämpligaste sätt från skalning till anslutningspunkt och fästs vid behov med buntband i skåpstativet. Vertikal skena har M5 hål och horisontal skyddsledarskena kan vara försedd med enskruvsöverfall för max 10 mm 2. Ledningar över 10 mm 2 skall förses med kabelsko och anslutas under överfallsklämma. (0&DQVOXWQLQJ Vid EMC genomföringen avisoleras kabeln så att skärmen frilägges, kablarna förankras med buntband och EMC tätningen dras ihop. Kablarna dras därefter till respektive uttagsdon där skärmen ansluts till vertikala jordskenan eller till chassit, med en skärmlängd av max 50mm. Olika anslutningar EMC tätning Kabelskärm $YLVROHULQJ Avisoleringen av kabelparterna måste avpassas efter det uttag som de skall anslutas till. Om avisoleringen är för kort kan ledarisoleringen komma under anslutningsklämman och förorsaka dålig kontaktyta eller dålig fasthållning av den avisolerade ledningen i uttaget. Om avisoleringen är för lång riskeras överledning till intilliggande kabelpart..dehowlfnsonwdu Medlevererad torxnyckel används till kabeltäckplåtarna. $YVOXWDQGHDUEHWHQ Före spänningssättningen av skåpen: 1. Avlägsna avklippta trådändar, spill från kabelanslutning etc. 2. Torka bort fett och smuts. 3. Kontrollera att verktyg och montagematerial inte finns kvar i skåpen. 4. Dammsug skåpen. EMC genomföring 9

Vertikal skena har M5 hål och horisontal skyddsledarskena kan vara försedd med enskruvsöverfall för max 10 mm 2. Ledningar över 10 mm 2 skall förses med kabelsko och anslutas under överfallsklämma.

10 (JQDQRWHULQJDU 10

11 11

12 Rätt till ändringar av konstruktioner, tekniska data och mått utan föregående meddelande förbehålls. MNS Select Installationsmanual 1TSC339-SE, Utgåva 1, Oktober 1998 ABB LV Systems AB Västerås Telefon: Telefax: Internet:

MNS Select Installationsmanual 1TSC339-SE, Utgåva 1, Oktober 1998
