1 MNS Select Flexibla skåp för apparater och elektronik

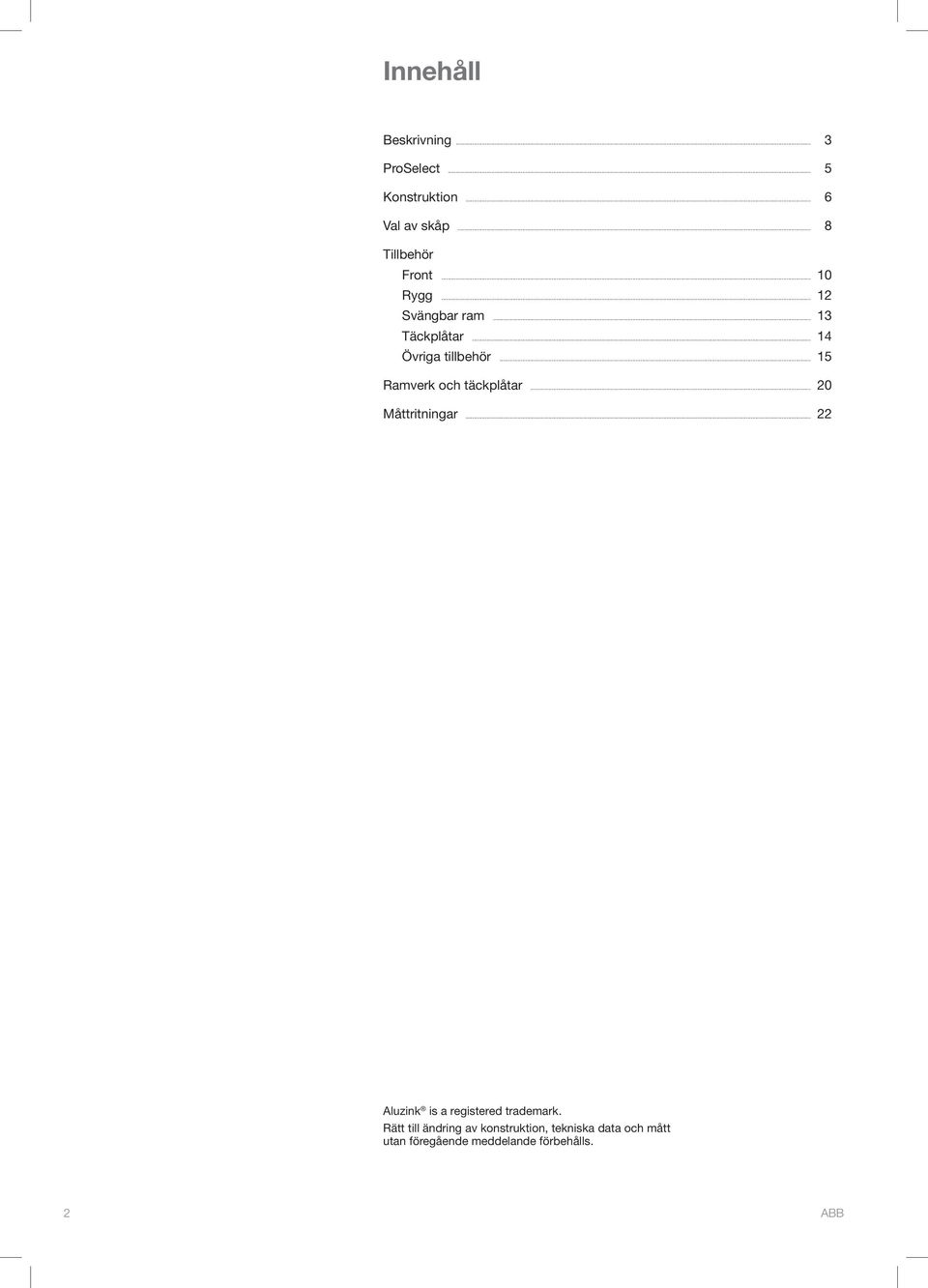

2 Innehåll Beskrivning... 3 ProSelect... 5 Konstruktion... 6 Val av skåp... 8 Tillbehör Front Rygg Svängbar ram Täckplåtar Övriga tillbehör Ramverk och täckplåtar Måttritningar Aluzink is a registered trademark. Rätt till ändring av konstruktion, tekniska data och mått utan föregående meddelande förbehålls. 2 ABB

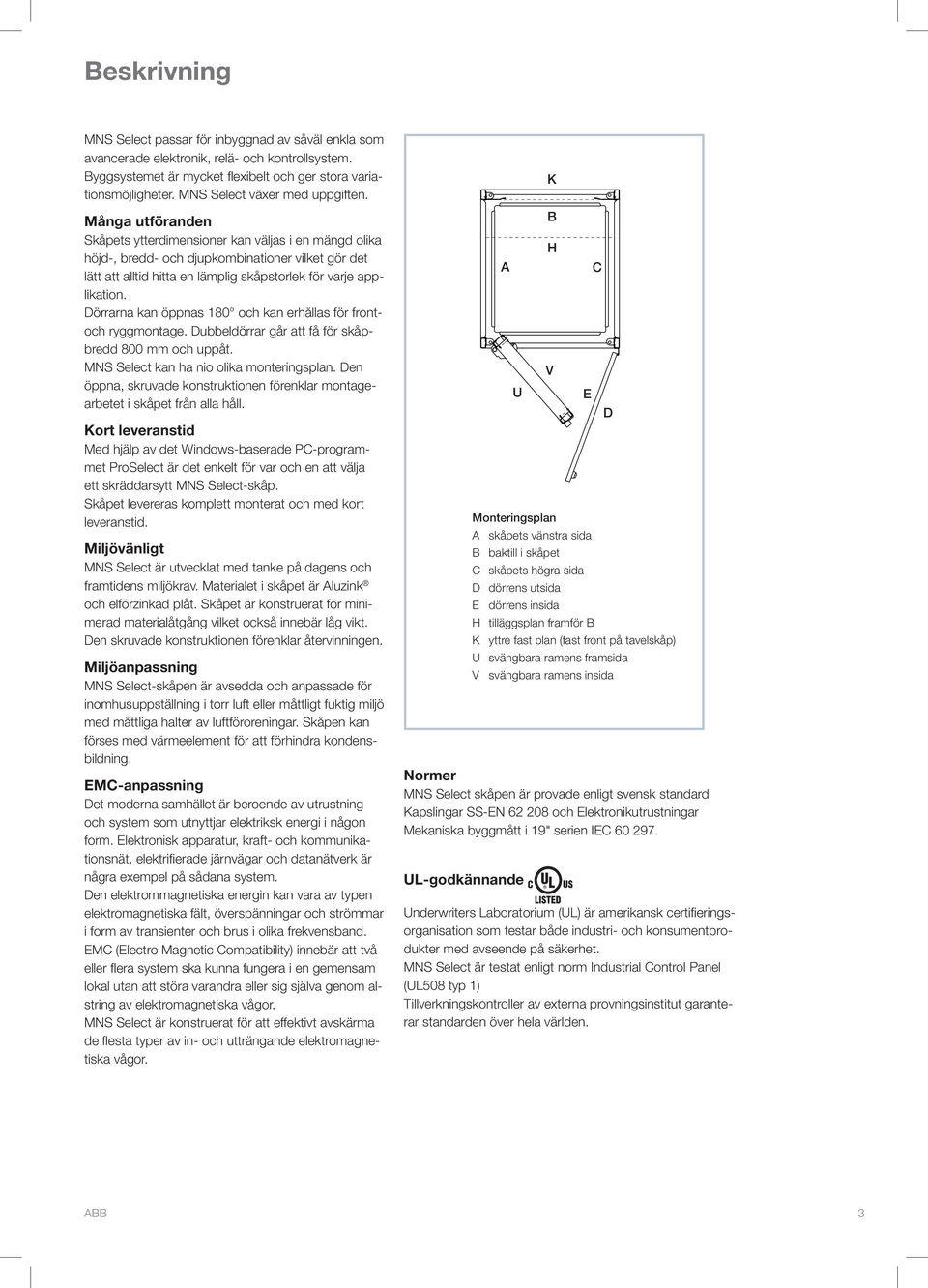

3 Beskrivning MNS Select passar för inbyggnad av såväl enkla som avancerade elektronik, relä- och kontrollsystem. Byggsystemet är mycket fl exibelt och ger stora variationsmöjligheter. MNS Select växer med uppgiften. Många utföranden Skåpets ytterdimensioner kan väljas i en mängd olika höjd-, bredd- och djupkombinationer vilket gör det lätt att alltid hitta en lämplig skåpstorlek för varje applikation. Dörrarna kan öppnas 180 och kan erhållas för frontoch ryggmontage. Dubbeldörrar går att få för skåpbredd 800 mm och uppåt. MNS Select kan ha nio olika monteringsplan. Den öppna, skruvade konstruktionen förenklar montagearbetet i skåpet från alla håll. Kort leveranstid Med hjälp av det Windows-baserade PC-programmet ProSelect är det enkelt för var och en att välja ett skräddarsytt MNS Select-skåp. Skåpet levereras komplett monterat och med kort leveranstid. Miljövänligt MNS Select är utvecklat med tanke på dagens och framtidens miljökrav. Materialet i skåpet är Aluzink och elförzinkad plåt. Skåpet är konstruerat för minimerad materialåtgång vilket också innebär låg vikt. Den skruvade konstruktionen förenklar återvinningen. Miljöanpassning MNS Select-skåpen är avsedda och anpassade för inomhusuppställning i torr luft eller måttligt fuktig miljö med måttliga halter av luftföroreningar. Skåpen kan förses med värmeelement för att förhindra kondensbildning. EMC-anpassning Det moderna samhället är beroende av utrustning och system som utnyttjar elektriksk energi i någon form. Elektronisk apparatur, kraft- och kommunikationsnät, elektrifi erade järnvägar och datanätverk är några exempel på sådana system. Den elektrommagnetiska energin kan vara av typen elektromagnetiska fält, överspänningar och strömmar i form av transienter och brus i olika frekvensband. EMC (Electro Magnetic Compatibility) innebär att två eller fl era system ska kunna fungera i en gemensam lokal utan att störa varandra eller sig själva genom alstring av elektromagnetiska vågor. MNS Select är konstruerat för att effektivt avskärma de fl esta typer av in- och utträngande elektromagnetiska vågor. A U K B H V Monteringsplan A skåpets vänstra sida B baktill i skåpet C skåpets högra sida D dörrens utsida E dörrens insida H tilläggsplan framför B K yttre fast plan (fast front på tavelskåp) U svängbara ramens framsida V svängbara ramens insida Normer MNS Select skåpen är provade enligt svensk standard Kapslingar SS-EN och Elektronikutrustningar Mekaniska byggmått i 19" serien IEC UL-godkännande Underwriters Laboratorium (UL) är amerikansk certifi eringsorganisation som testar både industri- och konsumentprodukter med avseende på säkerhet. MNS Select är testat enligt norm Industrial Control Panel (UL508 typ 1) Tillverkningskontroller av externa provningsinstitut garanterar standarden över hela världen. E C D ABB 3

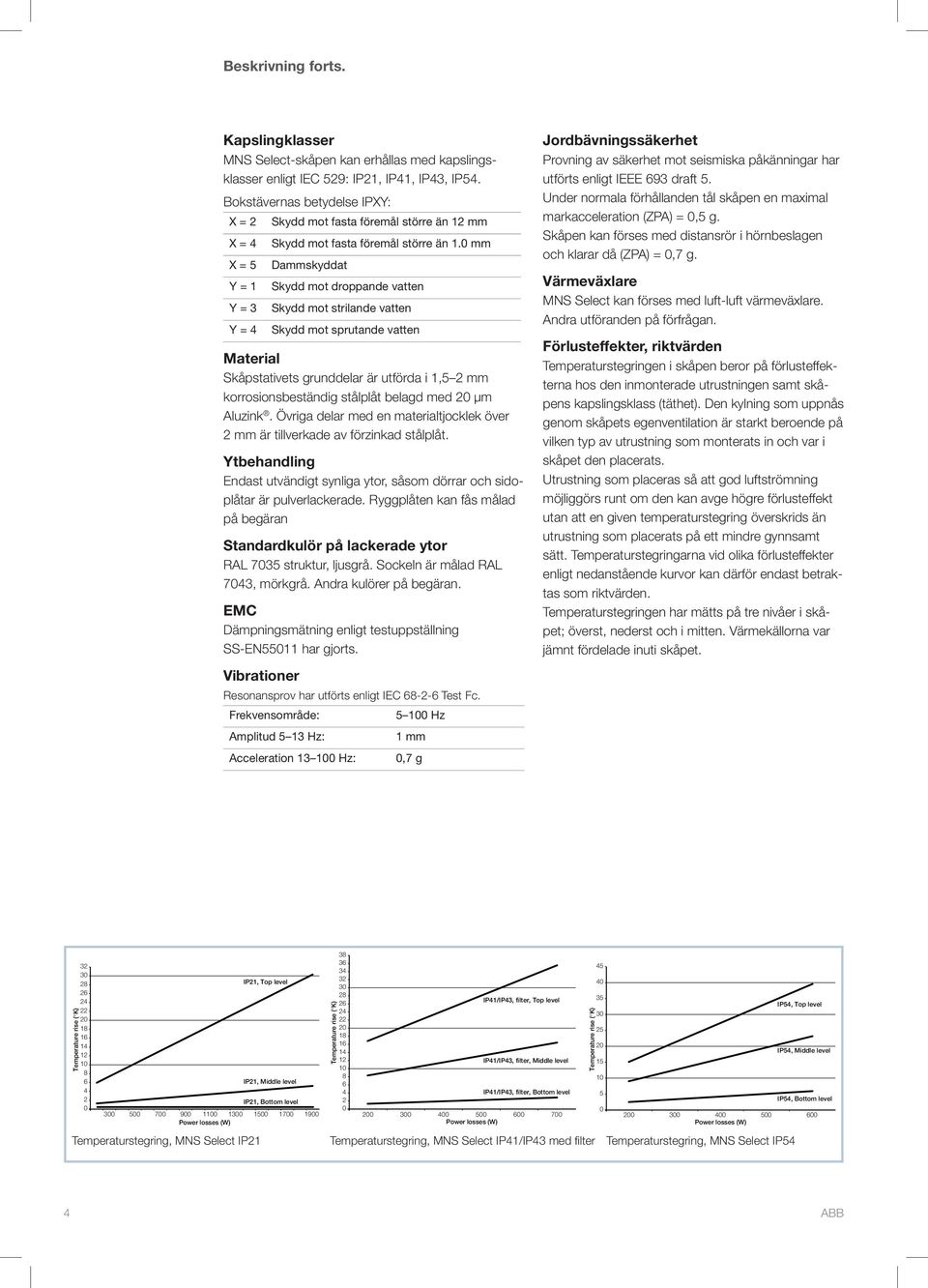

4 Beskrivning forts. Kapslingklasser MNS Select-skåpen kan erhållas med kapslingsklasser enligt IEC 529: IP21, IP41, IP43, IP54. Bokstävernas betydelse IPXY: X = 2 Skydd mot fasta föremål större än 12 mm X = 4 Skydd mot fasta föremål större än 1.0 mm X = 5 Dammskyddat Y = 1 Skydd mot droppande vatten Y = 3 Skydd mot strilande vatten Y = 4 Skydd mot sprutande vatten Material Skåpstativets grunddelar är utförda i 1,5 2 mm korrosionsbeständig stålplåt belagd med 20 µm Aluzink. Övriga delar med en materialtjocklek över 2 mm är tillverkade av förzinkad stålplåt. Ytbehandling Endast utvändigt synliga ytor, såsom dörrar och sidoplåtar är pulverlackerade. Ryggplåten kan fås målad på begäran Standardkulör på lackerade ytor RAL 7035 struktur, ljusgrå. Sockeln är målad RAL 7043, mörkgrå. Andra kulörer på begäran. EMC Dämpningsmätning enligt testuppställning SS-EN55011 har gjorts. Vibrationer Resonansprov har utförts enligt IEC Test Fc. Frekvensområde: Hz Amplitud 5 13 Hz: 1 mm Acceleration Hz: 0,7 g Jordbävningssäkerhet Provning av säkerhet mot seismiska påkänningar har utförts enligt IEEE 693 draft 5. Under normala förhållanden tål skåpen en maximal markacceleration (ZPA) = 0,5 g. Skåpen kan förses med distansrör i hörnbeslagen och klarar då (ZPA) = 0,7 g. Värmeväxlare MNS Select kan förses med luft-luft värmeväxlare. Andra utföranden på förfrågan. Förlusteffekter, riktvärden Temperaturstegringen i skåpen beror på förlusteffekterna hos den inmonterade utrustningen samt skåpens kapslingsklass (täthet). Den kylning som uppnås genom skåpets egenventilation är starkt beroende på vilken typ av utrustning som monterats in och var i skåpet den placerats. Utrustning som placeras så att god luftströmning möjliggörs runt om den kan avge högre förlusteffekt utan att en given temperaturstegring överskrids än utrustning som placerats på ett mindre gynnsamt sätt. Temperaturstegringarna vid olika förlusteffekter enligt nedanstående kurvor kan därför endast betraktas som riktvärden. Temperaturstegringen har mätts på tre nivåer i skåpet; överst, nederst och i mitten. Värmekällorna var jämnt fördelade inuti skåpet Temperature rise ( K) IP21, Top level IP21, Middle level IP21, Bottom level Power losses (W) Temperaturstegring, MNS Select IP21 Temperature rise ( K) IP41/IP43, filter, Top level IP41/IP43, filter, Middle level IP41/IP43, filter, Bottom level Power losses (W) Temperaturstegring, MNS Select IP41/IP43 med fi lter Temperature rise ( K) IP54, Top level IP54, Middle level IP54, Bottom level Power losses (W) Temperaturstegring, MNS Select IP54 4 ABB

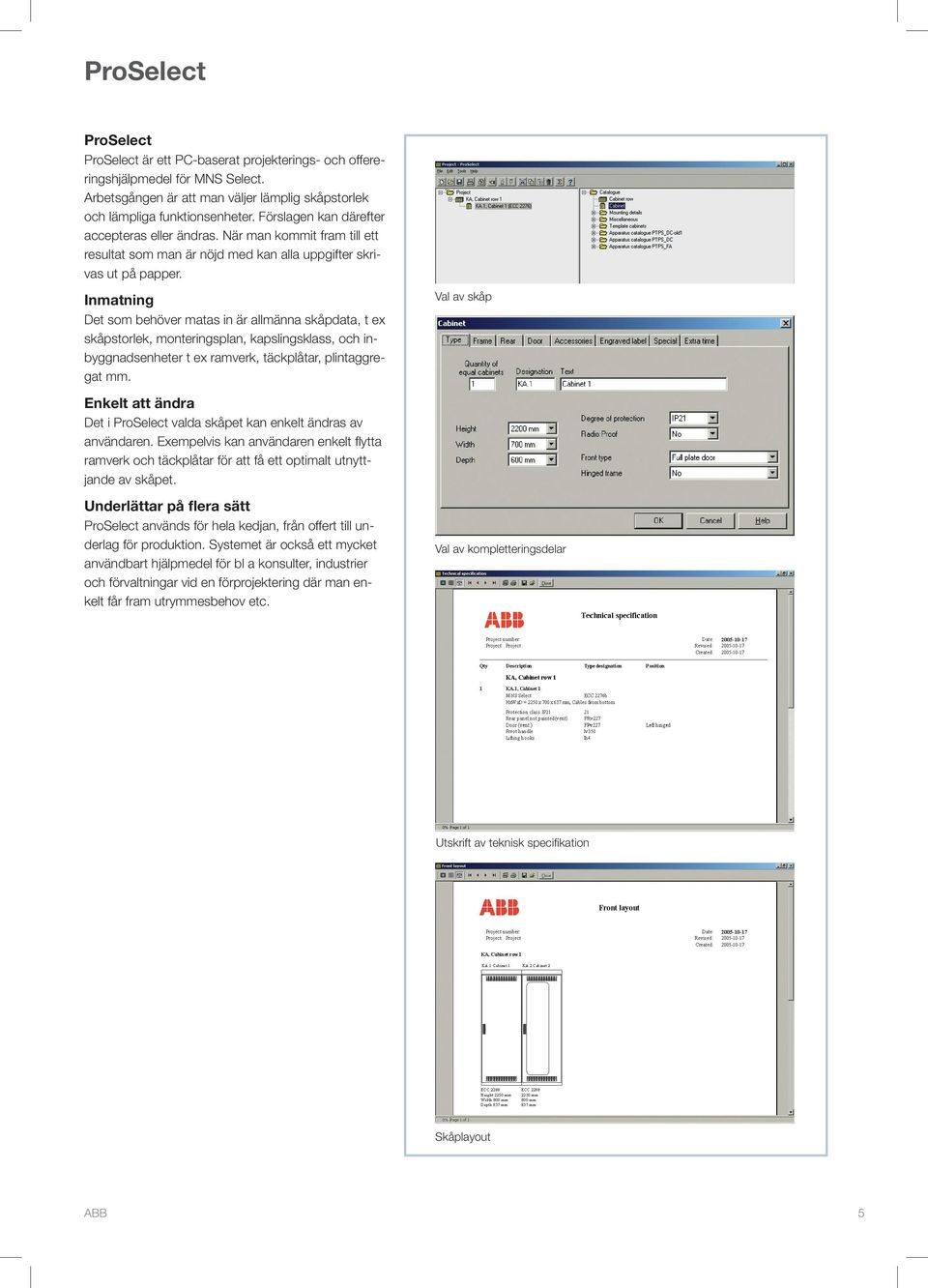

5 ProSelect ProSelect ProSelect är ett PC-baserat projekterings- och offereringshjälpmedel för MNS Select. Arbetsgången är att man väljer lämplig skåpstorlek och lämpliga funktionsenheter. Förslagen kan därefter accepteras eller ändras. När man kommit fram till ett resultat som man är nöjd med kan alla uppgifter skrivas ut på papper. Inmatning Det som behöver matas in är allmänna skåpdata, t ex skåpstorlek, monteringsplan, kapslingsklass, och inbyggnadsenheter t ex ramverk, täckplåtar, plintaggregat mm. Val av skåp Enkelt att ändra Det i ProSelect valda skåpet kan enkelt ändras av användaren. Exempelvis kan användaren enkelt fl ytta ramverk och täckplåtar för att få ett optimalt utnyttjande av skåpet. Underlättar på flera sätt ProSelect används för hela kedjan, från offert till underlag för produktion. Systemet är också ett mycket användbart hjälpmedel för bl a konsulter, industrier och förvaltningar vid en förprojektering där man enkelt får fram utrymmesbehov etc. Val av kompletteringsdelar Utskrift av teknisk specifi kation Skåplayout ABB 5

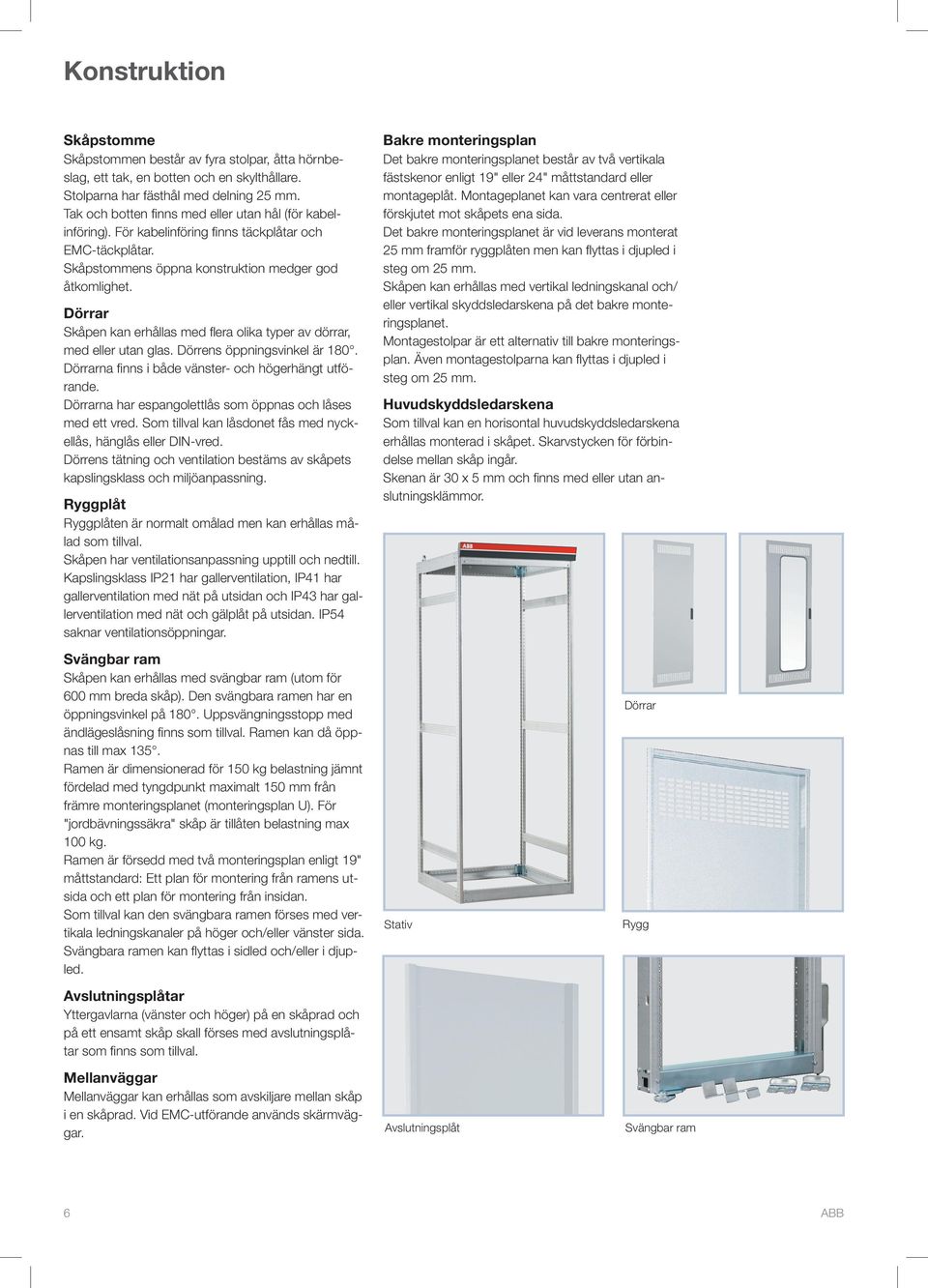

6 Konstruktion Skåpstomme Skåpstommen består av fyra stolpar, åtta hörnbeslag, ett tak, en botten och en skylthållare. Stolparna har fästhål med delning 25 mm. Tak och botten fi nns med eller utan hål (för kabel - införing). För kabelinföring fi nns täckplåtar och EMC-täckplåtar. Skåpstommens öppna konstruktion medger god åtkomlighet. Dörrar Skåpen kan erhållas med fl era olika typer av dörrar, med eller utan glas. Dörrens öppningsvinkel är 180. Dörrarna fi nns i både vänster- och högerhängt utförande. Dörrarna har espangolettlås som öppnas och låses med ett vred. Som tillval kan låsdonet fås med nyckellås, hänglås eller DIN-vred. Dörrens tätning och ventilation bestäms av skåpets kapslingsklass och miljöanpassning. Ryggplåt Ryggplåten är normalt omålad men kan erhållas målad som tillval. Skåpen har ventilationsanpassning upptill och nedtill. Kapslingsklass IP21 har gallerventilation, IP41 har gallerventilation med nät på utsidan och IP43 har gallerventilation med nät och gälplåt på utsidan. IP54 saknar ventilationsöppningar. Svängbar ram Skåpen kan erhållas med svängbar ram (utom för 600 mm breda skåp). Den svängbara ramen har en öppningsvinkel på 180. Uppsvängningsstopp med ändlägeslåsning fi nns som tillval. Ramen kan då öppnas till max 135. Ramen är dimensionerad för 150 kg belastning jämnt fördelad med tyngdpunkt maximalt 150 mm från främre monteringsplanet (monteringsplan U). För "jordbävningssäkra" skåp är tillåten belastning max 100 kg. Ramen är försedd med två monteringsplan enligt 19" måttstandard: Ett plan för montering från ramens utsida och ett plan för montering från insidan. Som tillval kan den svängbara ramen förses med vertikala ledningskanaler på höger och/eller vänster sida. Svängbara ramen kan fl yttas i sidled och/eller i djupled. Avslutningsplåtar Yttergavlarna (vänster och höger) på en skåprad och på ett ensamt skåp skall förses med avslutningsplåtar som fi nns som tillval. Mellanväggar Mellanväggar kan erhållas som avskiljare mellan skåp i en skåprad. Vid EMC-utförande används skärmväggar. Bakre monteringsplan Det bakre monteringsplanet består av två vertikala fästskenor enligt 19" eller 24" måttstandard eller montageplåt. Montageplanet kan vara centrerat eller förskjutet mot skåpets ena sida. Det bakre monteringsplanet är vid leverans monterat 25 mm framför ryggplåten men kan fl yttas i djupled i steg om 25 mm. Skåpen kan erhållas med vertikal ledningskanal och/ eller vertikal skyddsledarskena på det bakre monteringsplanet. Montagestolpar är ett alternativ till bakre monteringsplan. Även montagestolparna kan fl yttas i djupled i steg om 25 mm. Huvudskyddsledarskena Som tillval kan en horisontal huvudskyddsledarskena erhållas monterad i skåpet. Skarvstycken för förbindelse mellan skåp ingår. Skenan är 30 x 5 mm och fi nns med eller utan anslutningsklämmor. Stativ Avslutningsplåt Dörrar Rygg Svängbar ram 6 ABB

7 Hållare för skåpskylt Lyftöglor Hörnbeslag Bakre monteringsplan Takplåt Kabelfästjärn Ryggplåt Stolpe Svängbar ram Bottenplåt Avslutningsplåt Jordskena Dörr ABB 7

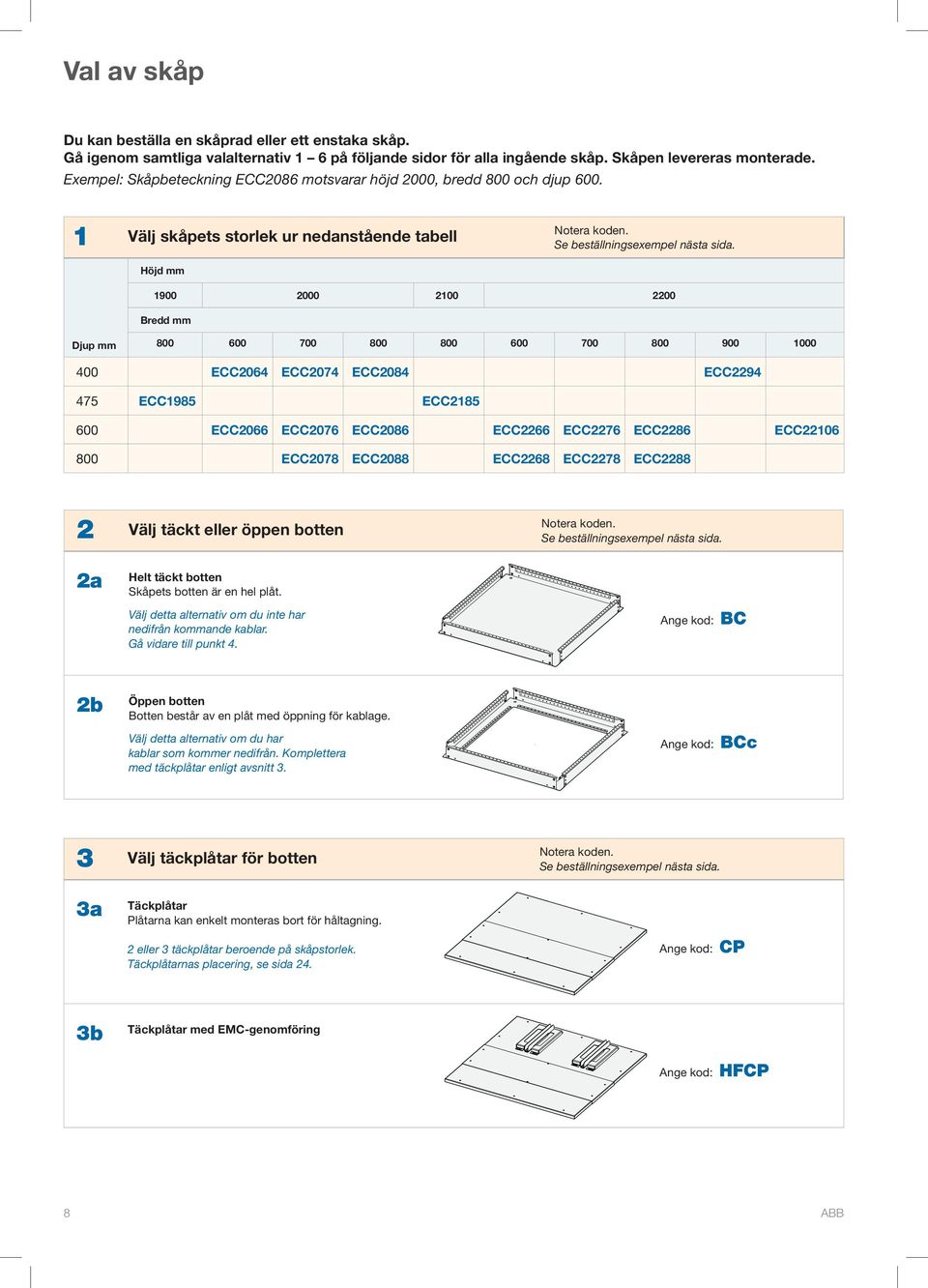

8 Val av skåp Du kan beställa en skåprad eller ett enstaka skåp. Gå igenom samtliga valalternativ 1 6 på följande sidor för alla ingående skåp. Skåpen levereras monterade. Exempel: Skåpbeteckning ECC2086 motsvarar höjd 2000, bredd 800 och djup Välj skåpets storlek ur nedanstående tabell Notera koden. Se beställningsexempel nästa sida. Höjd mm Bredd mm Djup mm ECC2064 ECC2074 ECC2084 ECC ECC1985 ECC ECC2066 ECC2076 ECC2086 ECC2266 ECC2276 ECC2286 ECC ECC2078 ECC2088 ECC2268 ECC2278 ECC Välj täckt eller öppen botten Notera koden. Se beställningsexempel nästa sida. 2a Helt täckt botten Skåpets botten är en hel plåt. Välj detta alternativ om du inte har nedifrån kommande kablar. Gå vidare till punkt 4. Ange kod: BC 2b Öppen botten Botten består av en plåt med öppning för kablage. Välj detta alternativ om du har kablar som kommer nedifrån. Komplettera med täckplåtar enligt avsnitt 3. Ange kod: BCc 3 Välj täckplåtar för botten Notera koden. Se beställningsexempel nästa sida. 3a Täckplåtar Plåtarna kan enkelt monteras bort för håltagning. 2 eller 3 täckplåtar beroende på skåpstorlek. Täckplåtarnas placering, se sida 24. Ange kod: CP 3b Täckplåtar med EMC-genomföring Ange kod: HFCP 8 ABB

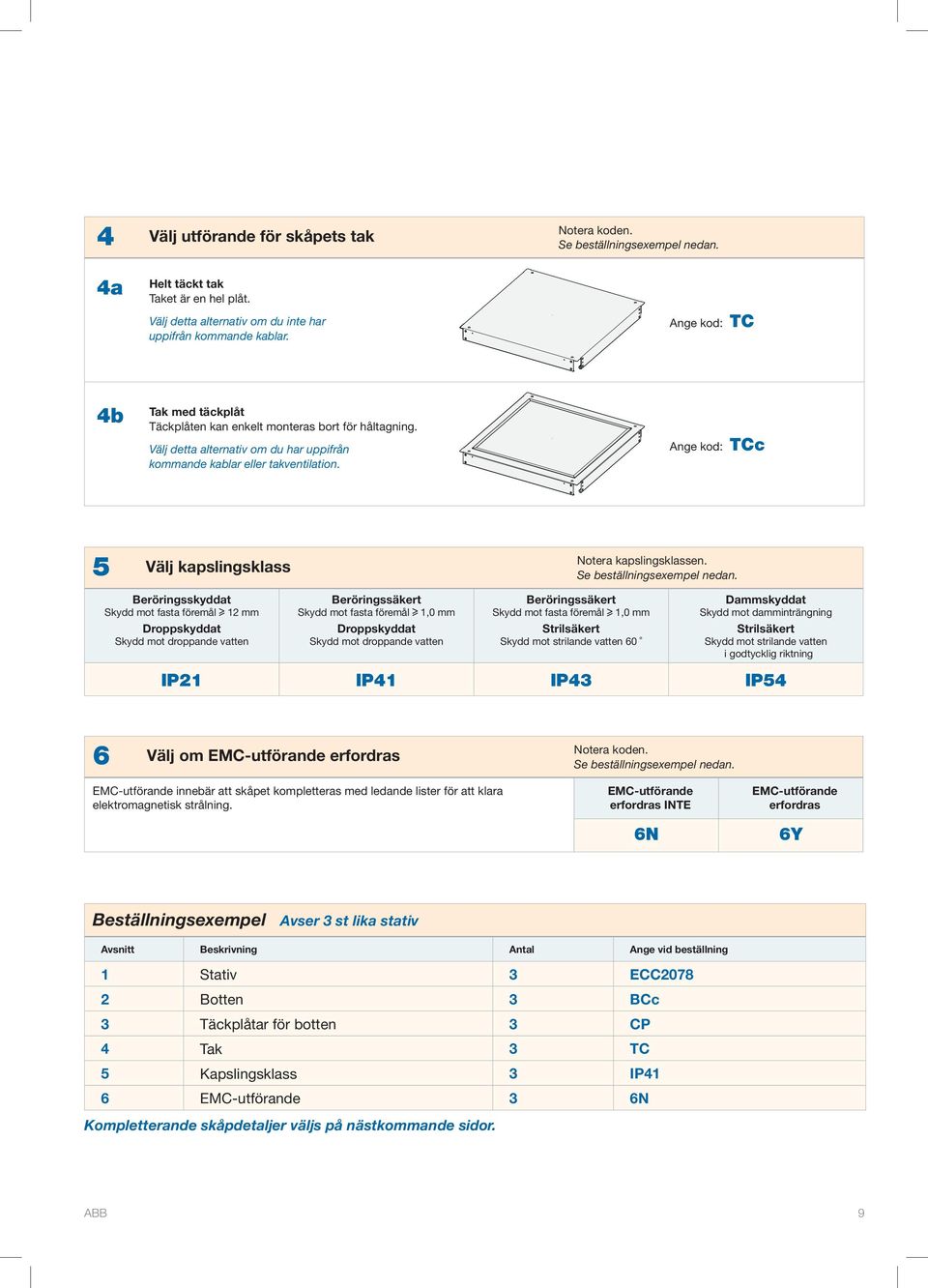

9 4 Välj utförande för skåpets tak Notera koden. Se beställningsexempel nedan. 4a Helt täckt tak Taket är en hel plåt. Välj detta alternativ om du inte har uppifrån kommande kablar. Ange kod: TC 4b Tak med täckplåt Täckplåten kan enkelt monteras bort för håltagning. Välj detta alternativ om du har uppifrån kommande kablar eller takventilation. Ange kod: TCc 5 Välj kapslingsklass Notera kapslingsklassen. Se beställningsexempel nedan. Beröringsskyddat Skydd mot fasta föremål 12 mm Droppskyddat Skydd mot droppande vatten Beröringssäkert Skydd mot fasta föremål 1,0 mm Droppskyddat Skydd mot droppande vatten Beröringssäkert Skydd mot fasta föremål 1,0 mm Strilsäkert Skydd mot strilande vatten 60 Dammskyddat Skydd mot damminträngning Strilsäkert Skydd mot strilande vatten i godtycklig riktning IP21 IP41 IP43 IP54 6 Välj om EMC-utförande erfordras EMC-utförande innebär att skåpet kompletteras med ledande lister för att klara elektromagnetisk strålning. Notera koden. Se beställningsexempel nedan. EMC-utförande erfordras INTE 6N EMC-utförande erfordras 6Y Beställningsexempel Avser 3 st lika stativ Avsnitt Beskrivning Antal Ange vid beställning 1 Stativ 3 ECC Botten 3 BCc 3 Täckplåtar för botten 3 CP 4 Tak 3 TC 5 Kapslingsklass 3 IP41 6 EMC-utförande 3 6N Kompletterande skåpdetaljer väljs på nästkommande sidor. ABB 9

10 MNS Select MNS Select MNS Select MNS Select MNS Select Tillbehör Front / Rygg Oventilerad dörr 600 1TSA R0018 1TSA R TSA R0019 1TSA R TSA R0017 1TSA R0020 1TSA R0021 1TSA R0024 Ventilerad dörr 600 1TSA R0002 1TSA R TSA R0003 1TSA R TSA R0001 1TSA R0004 1TSA R0005 1TSA R0008 Oventilerad dubbel dörr 800 1TSA R0001 1TSA R0003 1TSA R0005 1TSA R TSA R TSA R0011 Ventilerad dubbel dörr 800 1TSA R0002 1TSA R0004 1TSA R0006 1TSA R TSA R TSA R0012 Ventilerad glasdörr Den svängbara ramens två nedersta och två översta moduler skyms 600 1TSA R0010 1TSA R TSA R0011 1TSA R TSA R0009 1TSA R0012 1TSA R0013 1TSA R ABB

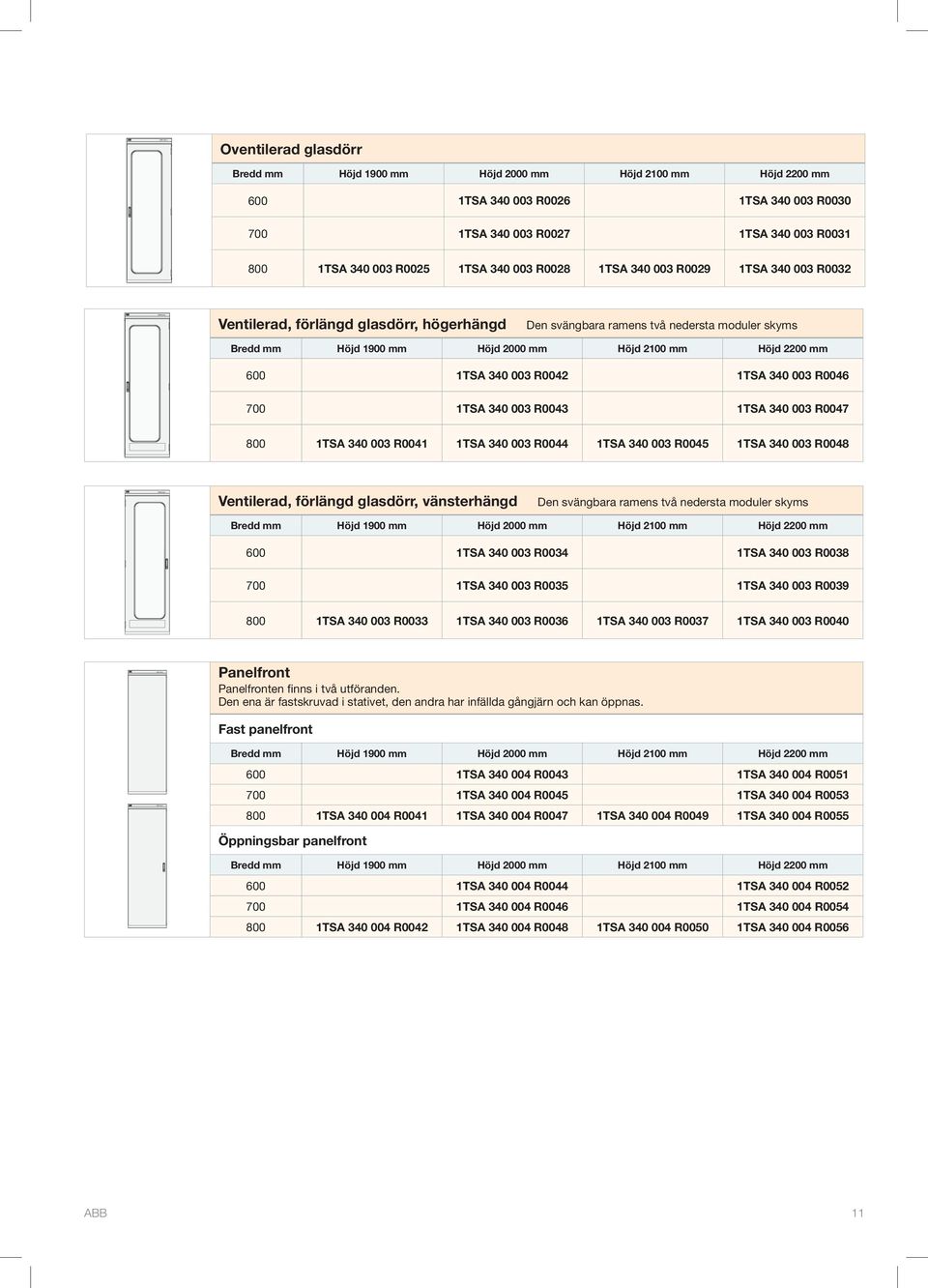

11 MNS Select MNS Select MNS Select MNS Select MNS Select Oventilerad glasdörr 600 1TSA R0026 1TSA R TSA R0027 1TSA R TSA R0025 1TSA R0028 1TSA R0029 1TSA R0032 Ventilerad, förlängd glasdörr, högerhängd Den svängbara ramens två nedersta moduler skyms 600 1TSA R0042 1TSA R TSA R0043 1TSA R TSA R0041 1TSA R0044 1TSA R0045 1TSA R0048 Ventilerad, förlängd glasdörr, vänsterhängd Den svängbara ramens två nedersta moduler skyms 600 1TSA R0034 1TSA R TSA R0035 1TSA R TSA R0033 1TSA R0036 1TSA R0037 1TSA R0040 Panelfront Panelfronten finns i två utföranden. Den ena är fastskruvad i stativet, den andra har infällda gångjärn och kan öppnas. Fast panelfront 600 1TSA R0043 1TSA R TSA R0045 1TSA R TSA R0041 1TSA R0047 1TSA R0049 1TSA R0055 Öppningsbar panelfront 600 1TSA R0044 1TSA R TSA R0046 1TSA R TSA R0042 1TSA R0048 1TSA R0050 1TSA R0056 ABB 11

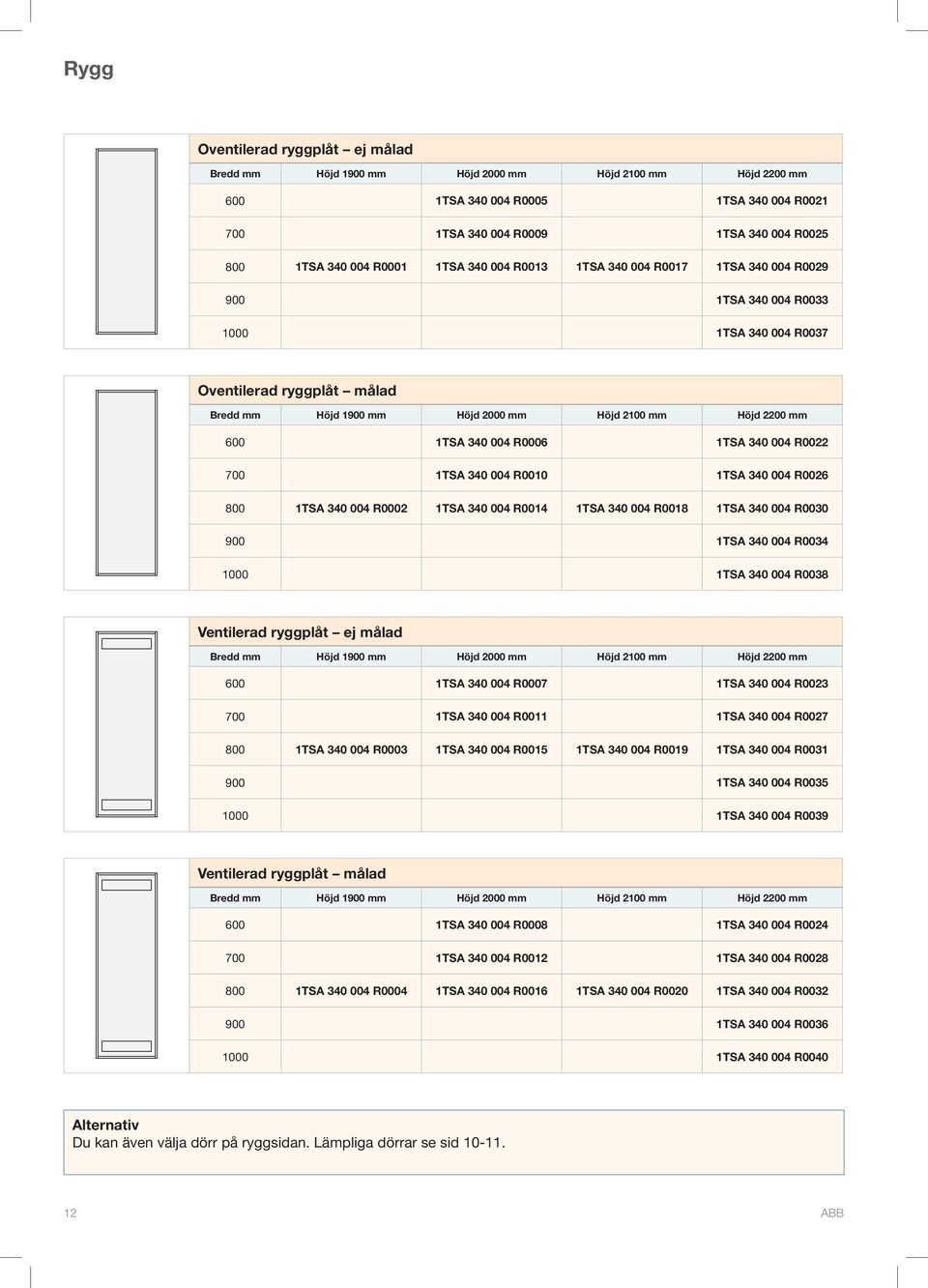

12 Rygg Oventilerad ryggplåt ej målad 600 1TSA R0005 1TSA R TSA R0009 1TSA R TSA R0001 1TSA R0013 1TSA R0017 1TSA R TSA R TSA R0037 Oventilerad ryggplåt målad 600 1TSA R0006 1TSA R TSA R0010 1TSA R TSA R0002 1TSA R0014 1TSA R0018 1TSA R TSA R TSA R0038 Ventilerad ryggplåt ej målad 600 1TSA R0007 1TSA R TSA R0011 1TSA R TSA R0003 1TSA R0015 1TSA R0019 1TSA R TSA R TSA R0039 Ventilerad ryggplåt målad 600 1TSA R0008 1TSA R TSA R0012 1TSA R TSA R0004 1TSA R0016 1TSA R0020 1TSA R TSA R TSA R0040 Alternativ Du kan även välja dörr på ryggsidan. Lämpliga dörrar se sid ABB

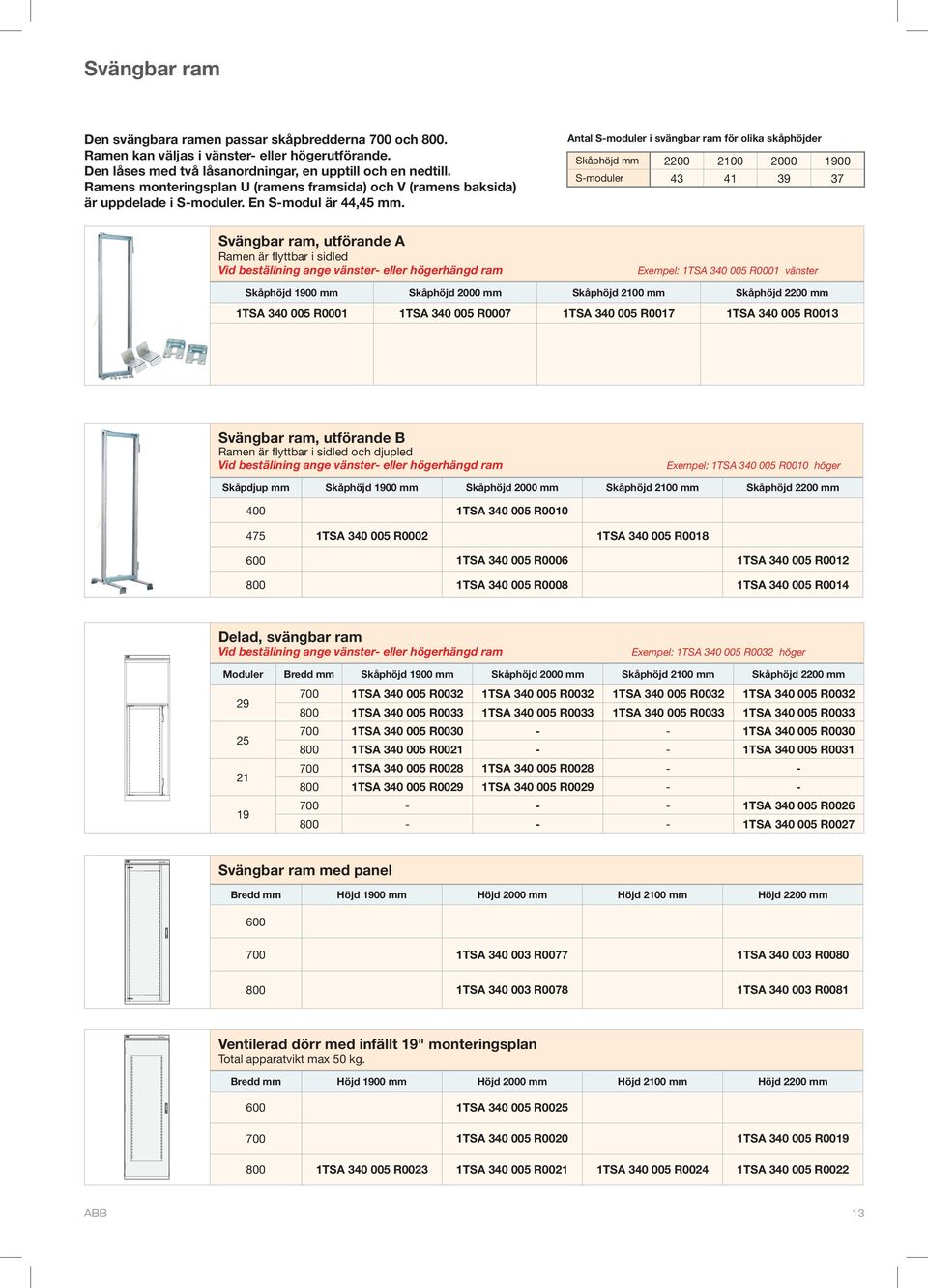

13 MNS Select MNS Select Svängbar ram Den svängbara ramen passar skåpbredderna 700 och 800. Ramen kan väljas i vänster- eller högerutförande. Den låses med två låsanordningar, en upptill och en nedtill. Ramens monteringsplan U (ramens framsida) och V (ramens baksida) är uppdelade i S-moduler. En S-modul är 44,45 mm. Antal S-moduler i svängbar ram för olika skåphöjder Skåphöjd mm S-moduler Svängbar ram, utförande A Ramen är flyttbar i sidled Vid beställning ange vänster- eller högerhängd ram Exempel: 1TSA R0001 vänster Skåphöjd 1900 mm Skåphöjd 2000 mm Skåphöjd 2100 mm Skåphöjd 2200 mm 1TSA R0001 1TSA R0007 1TSA R0017 1TSA R0013 Svängbar ram, utförande B Ramen är flyttbar i sidled och djupled Vid beställning ange vänster- eller högerhängd ram Exempel: 1TSA R0010 höger Skåpdjup mm Skåphöjd 1900 mm Skåphöjd 2000 mm Skåphöjd 2100 mm Skåphöjd 2200 mm 400 1TSA R TSA R0002 1TSA R TSA R0006 1TSA R TSA R0008 1TSA R0014 Delad, svängbar ram Vid beställning ange vänster- eller högerhängd ram Exempel: 1TSA R0032 höger Moduler Bredd mm Skåphöjd 1900 mm Skåphöjd 2000 mm Skåphöjd 2100 mm Skåphöjd 2200 mm TSA R0032 1TSA R0032 1TSA R0032 1TSA R TSA R0033 1TSA R0033 1TSA R0033 1TSA R TSA R TSA R TSA R TSA R TSA R0028 1TSA R TSA R0029 1TSA R TSA R TSA R0027 Svängbar ram med panel TSA R0077 1TSA R TSA R0078 1TSA R0081 Ventilerad dörr med infällt 19" monteringsplan Total apparatvikt max 50 kg TSA R TSA R0020 1TSA R TSA R0023 1TSA R0021 1TSA R0024 1TSA R0022 ABB 13

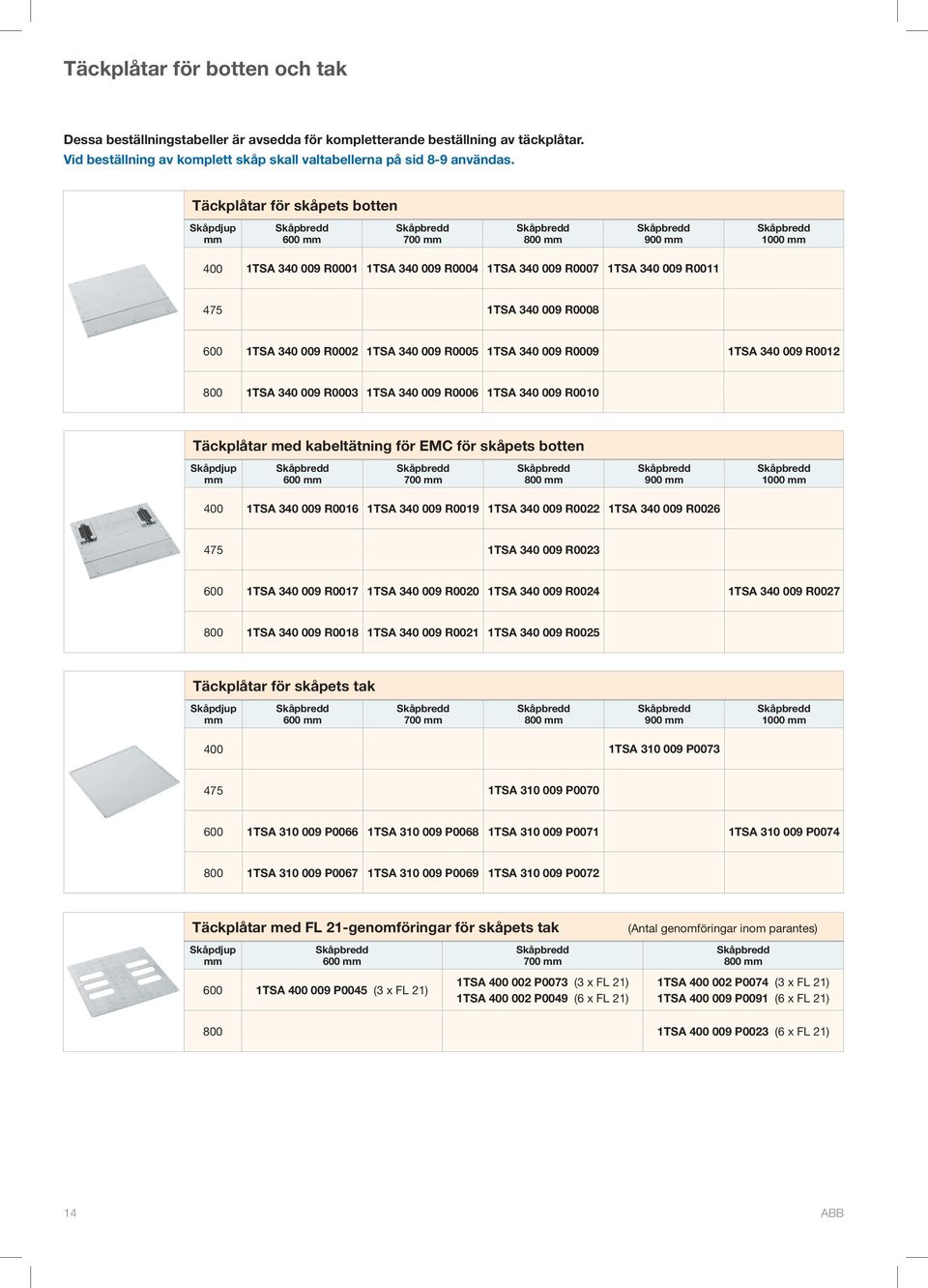

14 Täckplåtar för botten och tak Dessa beställningstabeller är avsedda för kompletterande beställning av täckplåtar. Vid beställning av komplett skåp skall valtabellerna på sid 8-9 användas. Täckplåtar för skåpets botten Skåpdjup mm 600 mm 700 mm 800 mm 900 mm 1000 mm 400 1TSA R0001 1TSA R0004 1TSA R0007 1TSA R TSA R TSA R0002 1TSA R0005 1TSA R0009 1TSA R TSA R0003 1TSA R0006 1TSA R0010 Täckplåtar med kabeltätning för EMC för skåpets botten Skåpdjup mm 600 mm 700 mm 800 mm 900 mm 1000 mm 400 1TSA R0016 1TSA R0019 1TSA R0022 1TSA R TSA R TSA R0017 1TSA R0020 1TSA R0024 1TSA R TSA R0018 1TSA R0021 1TSA R0025 Täckplåtar för skåpets tak Skåpdjup mm 600 mm 700 mm 800 mm 900 mm 1000 mm 400 1TSA P TSA P TSA P0066 1TSA P0068 1TSA P0071 1TSA P TSA P0067 1TSA P0069 1TSA P0072 Täckplåtar med FL 21-genomföringar för skåpets tak (Antal genomföringar inom parantes) Skåpdjup mm 600 mm 600 1TSA P0045 (3 x FL 21) 700 mm 1TSA P0073 (3 x FL 21) 1TSA P0049 (6 x FL 21) 800 mm 1TSA P0074 (3 x FL 21) 1TSA P0091 (6 x FL 21) 800 1TSA P0023 (6 x FL 21) 14 ABB

15 Övriga tillbehör Avslutningsplåtar Avslutningsplåtarna är avsedda för montering på båda sidor av ett ensamt skåp eller på de yttersta sidorna i en skåprad. Varje avslutningsplåt bygger 20 mm på skåpbredden och 28 mm framåt respektive bakåt. Skåpdjup mm Skåphöjd 1900 mm Skåphöjd 2000 mm Skåphöjd 2100 mm Skåphöjd 2200 mm 400 1TSA R0002 1TSA R TSA R0001 1TSA R TSA R0003 1TSA R TSA R0004 1TSA R0008 Kabelfästjärn För fastsättning av ledningskanaler och kablar på skåpets sida eller rygg. För skåpets sida Vid beställning ange antal, 4, 6, 8 eller 10 Exempel: 1TSA R st Djup 400 mm Djup 475 mm Djup 600 mm Djup 800 mm 1TSA R0006 1TSA R0007 1TSA R0008 1TSA R0009 För skåpets rygg Vid beställning ange antal, 2, 3, 4 eller 5 Exempel: 1TSA R st Bredd 600 mm Bredd 700 mm Bredd 800 mm Bredd 1000 mm 1TSA P0092 1TSA P0037 1TSA P0036 1TSA P0021 Kabelfästnät Nätet fästs på skåpets vänstra eller högra sida. Nätmaskorna är 50 x 50 mm. Vid beställning ange vänster eller höger sida Exempel: 1TSA R0016 vänster Djup mm Höjd 2000 mm Höjd 2200 mm 400 1TSA R0016 1TSA R TSA R0017 1TSA R TSA R0018 1TSA R0022 Ledningskanal Ledningskanalen är placerad på skåpsidans mitt. Kräver 3 st kabelfästjärn Vid beställning ange vänster eller höger sida Exempel: 1TSA R0014 vänster Ledningskanalens bredd x höjd 120 x 60 mm 1TSA R0014 Dörrhandtag och lås Dörrhandtag Låsinsats för vridhandtag Vridhandtag DIN 5 Hänglås Låsinsats. Två nycklar medföljer. 1TSA R0051 1TSA R0063 1TSA R0062 1TSA R0044 ABB 15

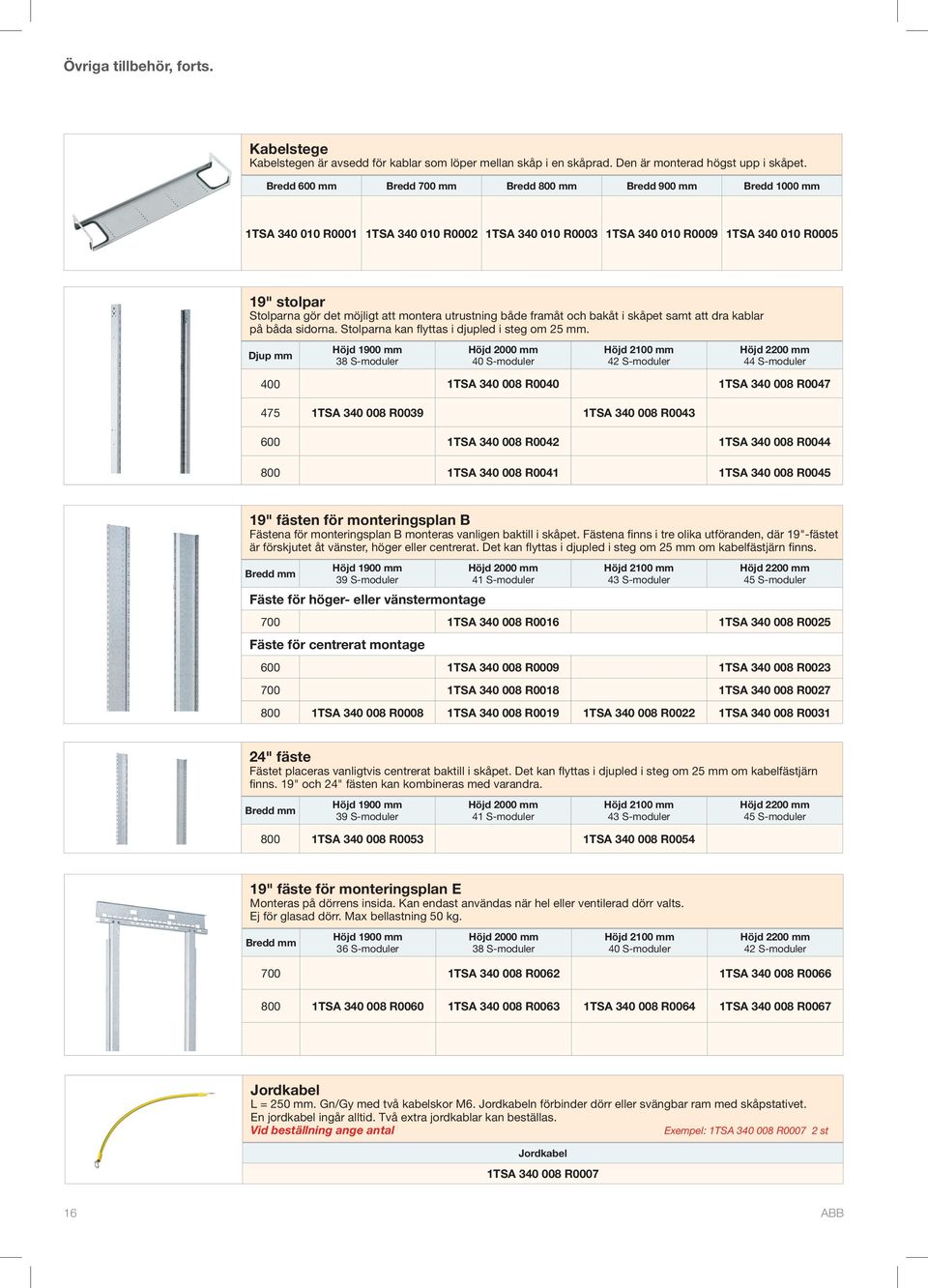

16 Övriga tillbehör, forts. Kabelstege Kabelstegen är avsedd för kablar som löper mellan skåp i en skåprad. Den är monterad högst upp i skåpet. Bredd 600 mm Bredd 700 mm Bredd 800 mm Bredd 900 mm Bredd 1000 mm 1TSA R0001 1TSA R0002 1TSA R0003 1TSA R0009 1TSA R " stolpar Stolparna gör det möjligt att montera utrustning både framåt och bakåt i skåpet samt att dra kablar på båda sidorna. Stolparna kan flyttas i djupled i steg om 25 mm. Djup mm Höjd 1900 mm 38 S-moduler Höjd 2000 mm 40 S-moduler Höjd 2100 mm 42 S-moduler Höjd 2200 mm 44 S-moduler 400 1TSA R0040 1TSA R TSA R0039 1TSA R TSA R0042 1TSA R TSA R0041 1TSA R " fästen för monteringsplan B Fästena för monteringsplan B monteras vanligen baktill i skåpet. Fästena finns i tre olika utföranden, där 19"-fästet är förskjutet åt vänster, höger eller centrerat. Det kan flyttas i djupled i steg om 25 mm om kabelfästjärn finns. Bredd mm Höjd 1900 mm 39 S-moduler Fäste för höger- eller vänstermontage Höjd 2000 mm 41 S-moduler Höjd 2100 mm 43 S-moduler Höjd 2200 mm 45 S-moduler 700 1TSA R0016 1TSA R0025 Fäste för centrerat montage 600 1TSA R0009 1TSA R TSA R0018 1TSA R TSA R0008 1TSA R0019 1TSA R0022 1TSA R " fäste Fästet placeras vanligtvis centrerat baktill i skåpet. Det kan flyttas i djupled i steg om 25 mm om kabelfästjärn finns. 19" och 24" fästen kan kombineras med varandra. Bredd mm Höjd 1900 mm 39 S-moduler Höjd 2000 mm 41 S-moduler Höjd 2100 mm 43 S-moduler Höjd 2200 mm 45 S-moduler 800 1TSA R0053 1TSA R " fäste för monteringsplan E Monteras på dörrens insida. Kan endast användas när hel eller ventilerad dörr valts. Ej för glasad dörr. Max bellastning 50 kg. Bredd mm Höjd 1900 mm 36 S-moduler Höjd 2000 mm 38 S-moduler Höjd 2100 mm 40 S-moduler Höjd 2200 mm 42 S-moduler 700 1TSA R0062 1TSA R TSA R0060 1TSA R0063 1TSA R0064 1TSA R0067 Jordkabel L = 250 mm. Gn/Gy med två kabelskor M6. Jordkabeln förbinder dörr eller svängbar ram med skåpstativet. En jordkabel ingår alltid. Två extra jordkablar kan beställas. Vid beställning ange antal Exempel: 1TSA R st Jordkabel 1TSA R ABB

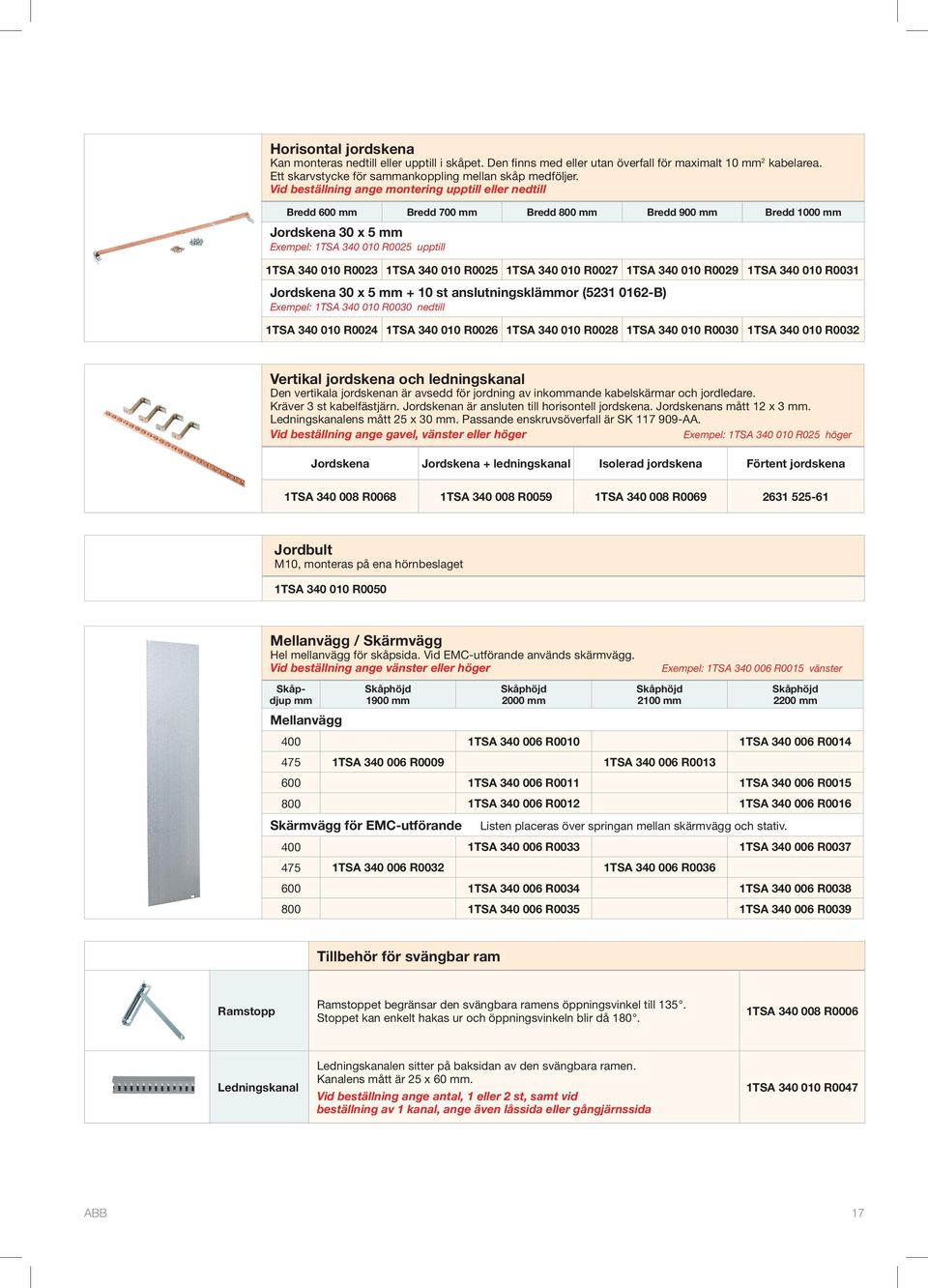

17 Horisontal jordskena Kan monteras nedtill eller upptill i skåpet. Den finns med eller utan överfall för maximalt 10 mm 2 kabelarea. Ett skarvstycke för sammankoppling mellan skåp medföljer. Vid beställning ange montering upptill eller nedtill Bredd 600 mm Bredd 700 mm Bredd 800 mm Bredd 900 mm Bredd 1000 mm Jordskena 30 x 5 mm Exempel: 1TSA R0025 upptill 1TSA R0023 1TSA R0025 1TSA R0027 1TSA R0029 Jordskena 30 x 5 mm + 10 st anslutningsklämmor ( B) Exempel: 1TSA R0030 nedtill 1TSA R0024 1TSA R0026 1TSA R0028 1TSA R0030 1TSA R0031 1TSA R0032 Vertikal jordskena och ledningskanal Den vertikala jordskenan är avsedd för jordning av inkommande kabelskärmar och jordledare. Kräver 3 st kabelfästjärn. Jordskenan är ansluten till horisontell jordskena. Jordskenans mått 12 x 3 mm. Ledningskanalens mått 25 x 30 mm. Passande enskruvsöverfall är SK AA. Vid beställning ange gavel, vänster eller höger Exempel: 1TSA R025 höger Jordskena Jordskena + ledningskanal Isolerad jordskena Förtent jordskena 1TSA R0068 1TSA R0059 1TSA R Jordbult M10, monteras på ena hörnbeslaget 1TSA R0050 Mellanvägg / Skärmvägg Hel mellanvägg för skåpsida. Vid EMC-utförande används skärmvägg. Vid beställning ange vänster eller höger Skåpdjup mm Mellanvägg Skåphöjd 1900 mm Skåphöjd 2000 mm Skåphöjd 2100 mm Exempel: 1TSA R0015 vänster Skåphöjd 2200 mm 400 1TSA R0010 1TSA R TSA R0009 1TSA R TSA R0011 1TSA R TSA R0012 1TSA R0016 Skärmvägg för EMC-utförande Listen placeras över springan mellan skärmvägg och stativ TSA R0033 1TSA R TSA R0032 1TSA R TSA R0034 1TSA R TSA R0035 1TSA R0039 Tillbehör för svängbar ram Ramstopp Ramstoppet begränsar den svängbara ramens öppningsvinkel till 135. Stoppet kan enkelt hakas ur och öppningsvinkeln blir då TSA R0006 Ledningskanal Ledningskanalen sitter på baksidan av den svängbara ramen. Kanalens mått är 25 x 60 mm. Vid beställning ange antal, 1 eller 2 st, samt vid beställning av 1 kanal, ange även låssida eller gångjärnssida 1TSA R0047 ABB 17

18 Övriga tillbehör, forts. Sockel Höjd 100 mm. Sockelns täckplåtar kan tas bort utifrån. Målad RAL7043 mörkgrå Djup mm Bredd 600 mm Bredd 700 mm Bredd 800 mm Bredd 900 mm Bredd 1000 mm 400 1TSA R0041 1TSA R0042 1TSA R0043 1TSA R TSA R TSA R0032 1TSA R0033 1TSA R0037 1TSA R TSA R0039 1TSA R0040 1TSA R0038 Skylthållare och skyltar Bredd 600 mm Bredd 700 mm Bredd 800 mm Bredd 900 mm Bredd 1000 mm Skylthållare Mörkgrå hållare med plats för två skyltar. 1TSA P0036 1TSA P0037 1TSA P0038 1TSA P0039 1TSA P0040 Skåpskylt Röd skåpskylt med ABB logotyp. 1TSA P0021 1TSA P0022 1TSA P0023 1TSA P0024 1TSA P0025 Rubrikskylt Mörkgrå, för gravering av produktnamn, typbeteckning etc. Vit text, texthöjd 15 mm, max 40 tecken. Vid beställning ange önskad text 1TSA P0026 1TSA P0027 1TSA P0028 1TSA P0029 1TSA P0030 Nät, gälar och dammfilter Nät Gälar och nät Dammfilter 600 mm enkeldörr/rygg 1TSA R0035 1TSA R0037 1TSA R mm enkeldörr/rygg 1TSA R0018 1TSA R0038 1TSA R /900 mm enkeldörr/rygg 1TSA R0019 1TSA R0039 1TSA R mm dubbeldörr 2 st/sats 1TSA R0042 1TSA R0043 1TSA R mm dubbeldörr 2 st/sats 1TSA R0042 1TSA R0043 1TSA R mm dubbeldörr 2 st/sats 1TSA R0042 1TSA R0043 1TSA R mm rygg 1TSA R0041 1TSA R0040 1TSA R0005 Hyllor Bredd 600 mm Bredd 700 mm Bredd 800 mm Bredd 900 mm Bredd 1000 mm Fasta hyllor djup 214 mm 1TSA P0098 1TSA P0096 1TSA P0076 Utdragbara hyllor djup 400 1TSA R0029 Utdragbara hyllor djup 600 1TSA R0022 1TSA R0024 1TSA R0027 1TSA R0030 Utdragbara hyllor djup 800 1TSA R0023 1TSA R0025 1TSA R0028 Utdragbar hylla för 19", djup 300 mm 1TSA R0034 Fast hylla för 19", djup 300 mm Värmeväxlare Värmeväxlaren är placerad på vänster eller höger utsida av skåpet på avslutningsplåten. Arbetsområde C, spänning 230 V AC ± 10 %, värmeeffekt 50 W/K Ange placering, vänster eller höger utsida Exempel: 1TSA R0038 vänster Skåpets mått djup mm höjd 1900 mm höjd 2000 mm höjd 2100 mm höjd 2200 mm 400 1TSA R0037 1TSA R TSA R0036 1TSA R TSA R0038 1TSA R TSA R0039 1TSA R ABB

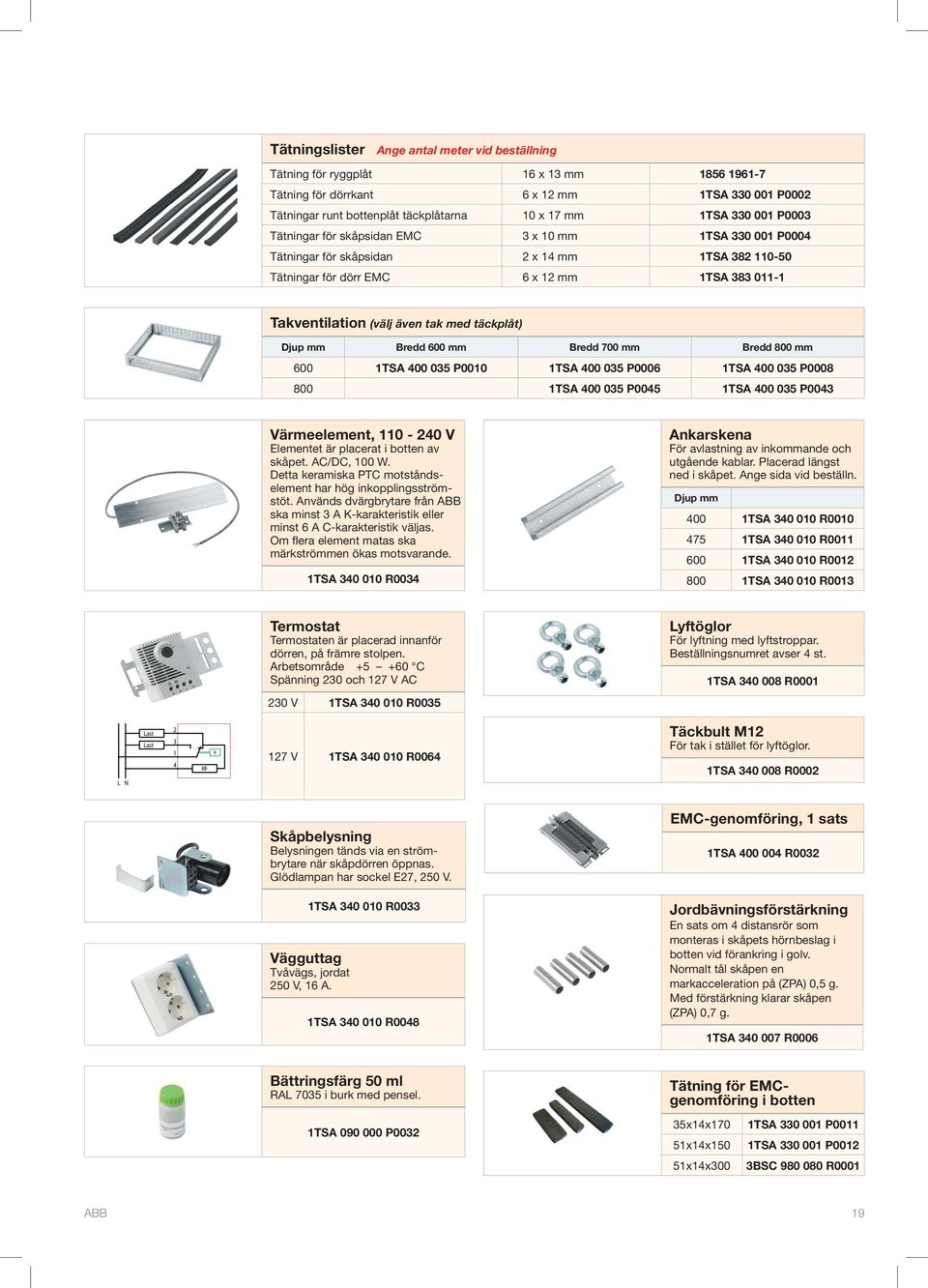

19 Tätningslister Ange antal meter vid beställning Tätning för ryggplåt 16 x 13 mm Tätning för dörrkant 6 x 12 mm 1TSA P0002 Tätningar runt bottenplåt täckplåtarna 10 x 17 mm 1TSA P0003 Tätningar för skåpsidan EMC 3 x 10 mm 1TSA P0004 Tätningar för skåpsidan 2 x 14 mm 1TSA Tätningar för dörr EMC 6 x 12 mm 1TSA Takventilation (välj även tak med täckplåt) Djup mm Bredd 600 mm Bredd 700 mm Bredd 800 mm 600 1TSA P0010 1TSA P0006 1TSA P TSA P0045 1TSA P0043 Värmeelement, V Elementet är placerat i botten av skåpet. AC/DC, 100 W. Detta keramiska PTC motståndselement har hög inkopplingsströmstöt. Används dvärgbrytare från ABB ska minst 3 A K-karakteristik eller minst 6 A C-karakteristik väljas. Om flera element matas ska märkströmmen ökas motsvarande. 1TSA R0034 Ankarskena För avlastning av inkommande och utgående kablar. Placerad längst ned i skåpet. Ange sida vid beställn. Djup mm 400 1TSA R TSA R TSA R TSA R0013 Termostat Termostaten är placerad innanför dörren, på främre stolpen. Arbetsområde C Spänning 230 och 127 V AC Lyftöglor För lyftning med lyftstroppar. Beställningsnumret avser 4 st. 1TSA R V 1TSA R0035 L N Last Last RF q 127 V 1TSA R0064 Täckbult M12 För tak i stället för lyftöglor. 1TSA R0002 Skåpbelysning Belysningen tänds via en strömbrytare när skåpdörren öppnas. Glödlampan har sockel E27, 250 V. EMC-genomföring, 1 sats 1TSA R0032 1TSA R0033 Vägguttag Tvåvägs, jordat 250 V, 16 A. 1TSA R0048 Jordbävningsförstärkning En sats om 4 distansrör som monteras i skåpets hörnbeslag i botten vid förankring i golv. Normalt tål skåpen en markacceleration på (ZPA) 0,5 g. Med förstärkning klarar skåpen (ZPA) 0,7 g. 1TSA R0006 Bättringsfärg 50 ml RAL 7035 i burk med pensel. Tätning för EMCgenomföring i botten 1TSA P x14x170 51x14x150 1TSA P0011 1TSA P x14x300 3BSC R0001 ABB 19

20 Ramverk och täckplåtar 19" ramverk Ramverken har hål för montering av uttagssocklar till insticksreläert i Combifl ex-utförande. Ramverken fi nns i två utföranden: Med apparatram Med bärram Ramverk med apparatram är avsedda för direkt montering av uttagssocklar medan ramverk med bärram används för montering av apparatgrupper med apparatskenor. Ramverkshöjden är 4 S-moduler. Totalbredden är 19" och det invändiga utrymmet för apparatmontage är 60 C = 420 mm. 1 C = 7 mm. Överst på apparat- och bärramen sitter en märklist där C-modulerna är numrerade från 01 till 60. Uttagssockel Apparatram Med gavlar eller fästvinklar Ramverket kan erhållas med gavlar eller fästvinklar. Ramverk med gavlar används i svängbar ram. Ramverk med fästvinklar är avsedda att monteras i skåpets bakre monteringsplan (plan B). Ramverk med gavlar har ledningsavlastningsjärn på vänster sida där ledningar kan fästas med buntband. Frontdörr Ramverk med gavlar fi nns med heltäckande plåtdörr eller med fönster av självslocknande karbonatplast. Dörrarna är 4 S-moduler höga. Ramverk med apparatram, gavlar och glasdörr. Apparatskenor Bärram Allmänt Ramar, gavlar och fästvinklar är förzinkade. Dörrarna är lackerade i RAL 7035, struktur, ljusgrå. Uttagssockel Ramverk med bärram, gavlar och glasdörr. 19" ramverk Beskrivning Med apparatram Med bärram 19" ramverk 4 S, 60 C med fästvinklar 1TSA R0001 1TSA R0005 med gavlar utan dörr 1TSA R0002 1TSA R0006 med gavlaroch dörr 1TSA R0003 1TSA R0007 med gavlar och glasdörr 1TSA R0004 1TSA R0008 Dörr 1TSA R ABB

21 Täck- och montageplåtar Montageplåtarna används för montering av apparater och komponenter som inte kan monteras i 19" ramverk eller 19" monteringsplan. Plåtarna kan också användas för outnyttjade utrymmen i en svängbar ram. Plåtarna finns i olika höjdmoduler. S-moduler 1 1TSA R TSA R TSA R TSA R TSA R TSA R TSA R TSA R TSA R TSA R TSA R TSA R TSA R TSA R TSA R TSA R0016 Ventilationsplåt Monteras upptill och nertill i svängbar ram för att förbättra luftcirkulationen. Ventilationsplåt 2 S 1TSA R0018 Plintaggregat Utförande för 19" monteringsplan. Finns med G-profil eller hattskena. Ledningskanal ingår. Med G-profil 1TSA R0045 Med hattskena 1TSA R0046 Plattjärn Fäste 12 x 3 mm för ledningar i 19" Hel montageplåt Placeras vanligtvis längst bak i skåpet men kan flyttas i djupled i steg om 25 mm. Plåtens dimension är 50 mm mindre än skåpets bredd och 161 mm mindre än skåpets höjd. Skåpets mått 600 1TSA R0002 1TSA R TSA R0003 1TSA R TSA R0001 1TSA R0004 1TSA R0005 1TSA R TSA R TSA R0010 ABB 21

22 Måttritningar Skåp Skåp 43 DH 20 Frontvy W Sidoplåt H Sidoplåt D 28 Sidovy Typbeteckning Skåpets höjd (H) Skåpets bredd (W) Skåpets djup (D) ECC ECC ECC ECC ECC ECC ECC ECC ECC ECC ECC ECC ECC ECC ECC ECC ECC Dörrrens höjd (DH) ECC SD 19" SE 19" SB 19" SH 19" 19" SBH Ventilerad dörr med infällt 19" monteringsplan Dörr med 19" monteringsplan på insidan Bakre monteringsplan Svängbar ram Stolpar Totalt antal S-moduler Typbeteckning SD SE SB SH SBH ECC ECC ECC ECC ECC ECC ECC ECC Totalt antal S-moduler (forts.) Typbeteckning SD SE SB SH SBH ECC ECC ECC ECC ECC ECC ECC ABB

23 Håltagning i golv Håltagning i golv Dimensionerna på håltagningen under skåpet är beroende av skåpets bredd och djup. D C Ø14 (4x) 70 A 70 Skåpets front B Skåpstorlek Max håltagning Avstånd mellan fästskruvar Typbeteckning Bredd x Djup A B C D ECC x ECC x ECC x ECC x ECC x ECC x ECC x ECC x ECC x ECC x ECC x ECC x ECC x ECC x ECC x ECC x ECC x ECC x ABB 23

24 Täckplåtar för golv Skåpdjup mm 600 mm Antal plåtar Dimensioner A B C D E F G H Se fig , , , , , , , , , A B C D 335 X X X X E A 82 G F H B 50 Fig, 1 Fig, A X X Fig, 3 B Maximal öppning för EMC-genomföring 24 ABB

25 Ramverk 19" ramverk 9 7 Marking Märklist strip Apparatram Apparatus frame S (177.8) C(420) Bärram Support frame Alternative placering position of apparatus frame av apparatram (=19") 2 19" täck- och montageplåtar Ej Not för for montering mounting (19") 482 (=19") 465 S 4S S= x8 H SM 16.5 Ej Not för for montering mounting S-moduler Höjd mm 1 44,0 2 88, , , , , , , , , , , , , , ,0 2 *) 88,5 *) Ventilationsplåt ABB 25

26 Plintaggregat, hel monteringsplåt Plintaggregat 68 Hattskena Top hat (=19") Sidovy MIN 2S (89) Frontvy Montageutrymme Hel montageplåt Fast front Öppningsbar front A C Låssida 200 E B 30 D 40 F 20 Skåphöjd Hel montageplåt Fast front Öppningsbar front mm mm A B C D E F ABB

27 Monteringsutrymme Skåpmått Skåp bredd 700 mm. Med svängbar ram. Skåp bredd 800 mm. Med svängbar ram. 19" fästet är normalt placerat längst bak i skåpet Kan flyttas i steg om 25 mm Ryggplåt 19" fästet är normalt placerat längst bak i skåpet Kan flyttas i steg om 25 mm Ryggplåt 800 R Skåp bredd 700 mm. Med montageplåt. Skåp bredd 800 mm. Med montageplåt Skåp bredd 700 mm. Dörr med 19" hål Skåp bredd 800 mm. Dörr med 19" hål R ABB 27

28 ABB Automation Products LV Systems VÄSTERÅS Tel: Fax: TSC904035D3404
