1 Halton FDI Brand/Brandgasspjäll för cirkulära kanaler Typgodkänd och uppfyller kraven i normerna EN och EN Brandklass EI 60 (ve,ho,i<->o) S, och i betongbjälklag även E 90 (ho,i<->o) S Godkänd för installation i rumsavskiljande väggar i tegel, betong, gipsskivor eller betongplattor. Installation i vägg med bladaxeln horisontellt eller vertikalt. Tillverkad i enlighet med kvalitetssystemet ISO 9001 Extern kvalitetskontroll utförs av VTT, Finlands Tekniska Forskningscenter Installeras i cirkulära ventilationskanaler med diametern mm Täthetsklass 4 enligt EN 1751 för avstängningsspjäll. Höljets täthetsklass är C enligt EN 1751 Lämpligt för användning i kanaler med maximalt tryck på 3300 Pa. Tester av spjällets stängförmåga har utförts vid kanalhastigheten 15 m/s. Produktmodeller och tillbehör Olika alternativ för automatisk utlösning och positionsindikering Modeller med manuella eller elektriska ställdon I manuellt styrda system finns det säkringsutlösningstemperaturer på 50, 65, 72, och 100 C. Skyddsnätalternativ MATERIAL KOMPONENT Hölje Blad Bladpackning Expanderande tätning Stängande fjädrar Kanalpackningar MATERIAL Galvaniserad stål Galvaniserat stål/ Värmeisolerande panelstruktur Silikon Grafitmassa Rostfritt stål 1C-polyuretanhybrid 1

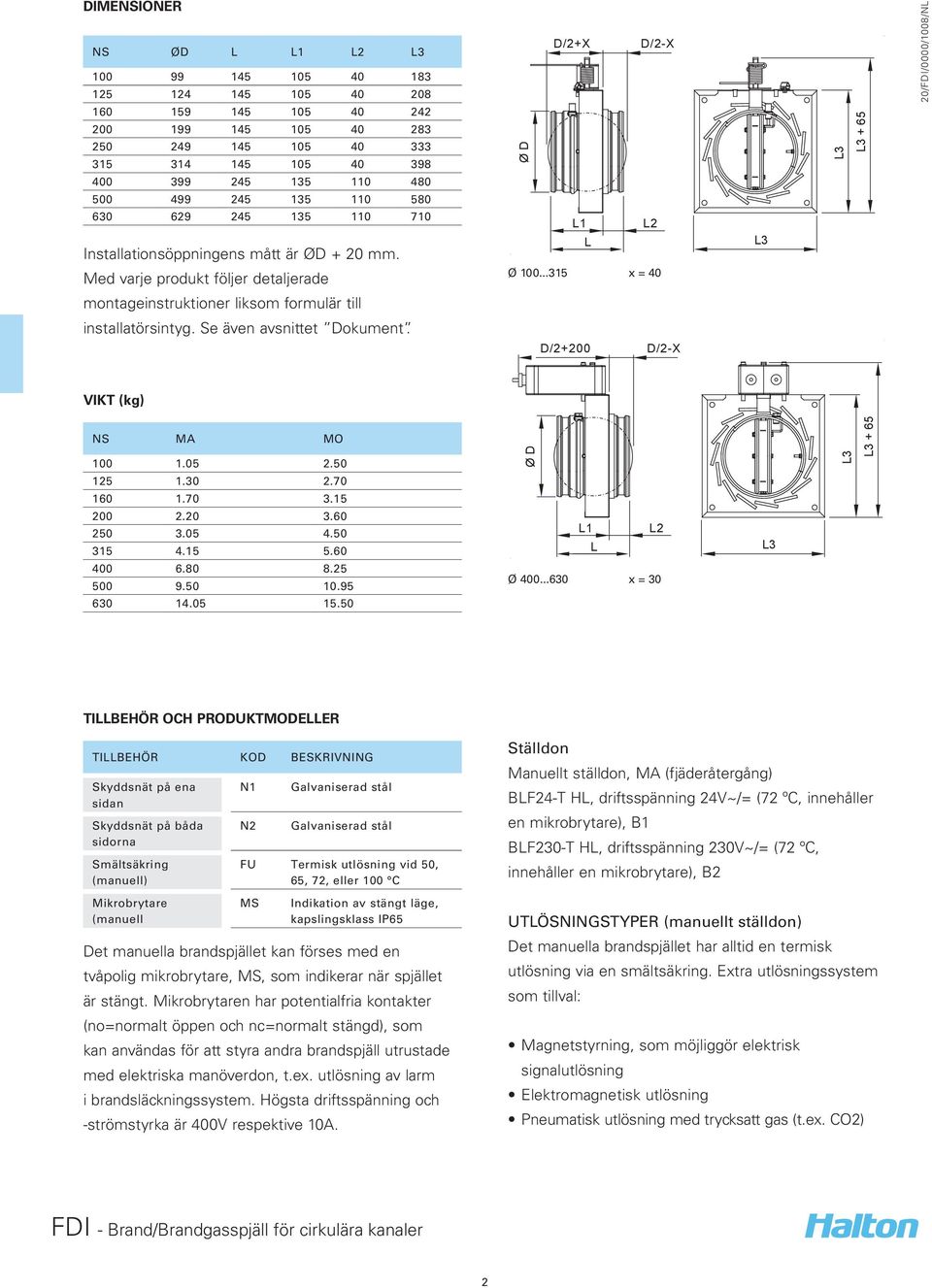

2 DIMENSIONER NS ØD L L1 L Installationsöppningens mått är ØD + 20 mm. Med varje produkt följer detaljerade Ø D D/2+X D/2-X L1 L2 L Ø x = montageinstruktioner liksom formulär till installatörsintyg. Se även avsnittet Dokument. D/2+200 D/2-X VIKT (kg) NS MA MO Ø D L1 L2 L Ø x = TILLBEHÖR OCH PRODUKTMODELLER TILLBEHÖR KOD BESKRIVNING Skyddsnät på ena sidan Skyddsnät på båda sidorna Smältsäkring (manuell) Mikrobrytare (manuell N1 N2 Det manuella brandspjället kan förses med en tvåpolig mikrobrytare, MS, som indikerar när spjället är stängt. Mikrobrytaren har potentialfria kontakter (no=normalt öppen och nc=normalt stängd), som kan användas för att styra andra brandspjäll utrustade med elektriska manöverdon, t.ex. utlösning av larm i brandsläckningssystem. Högsta driftsspänning och -strömstyrka är 400V respektive 10A. Galvaniserad stål Galvaniserad stål FU Termisk utlösning vid 50, 65, 72, eller 100 C MS Indikation av stängt läge, kapslingsklass IP65 Ställdon Manuellt ställdon, MA (fjäderåtergång) BLF24-T HL, driftsspänning 24V~/= (72 ºC, innehåller en mikrobrytare), B1 BLF230-T HL, driftsspänning 230V~/= (72 ºC, innehåller en mikrobrytare), B2 UTLÖSNINGSTYPER (manuellt ställdon) Det manuella brandspjället har alltid en termisk utlösning via en smältsäkring. Extra utlösningssystem som tillval: Magnetstyrning, som möjliggör elektrisk signalutlösning Elektromagnetisk utlösning Pneumatisk utlösning med trycksatt gas (t.ex. CO2) 2

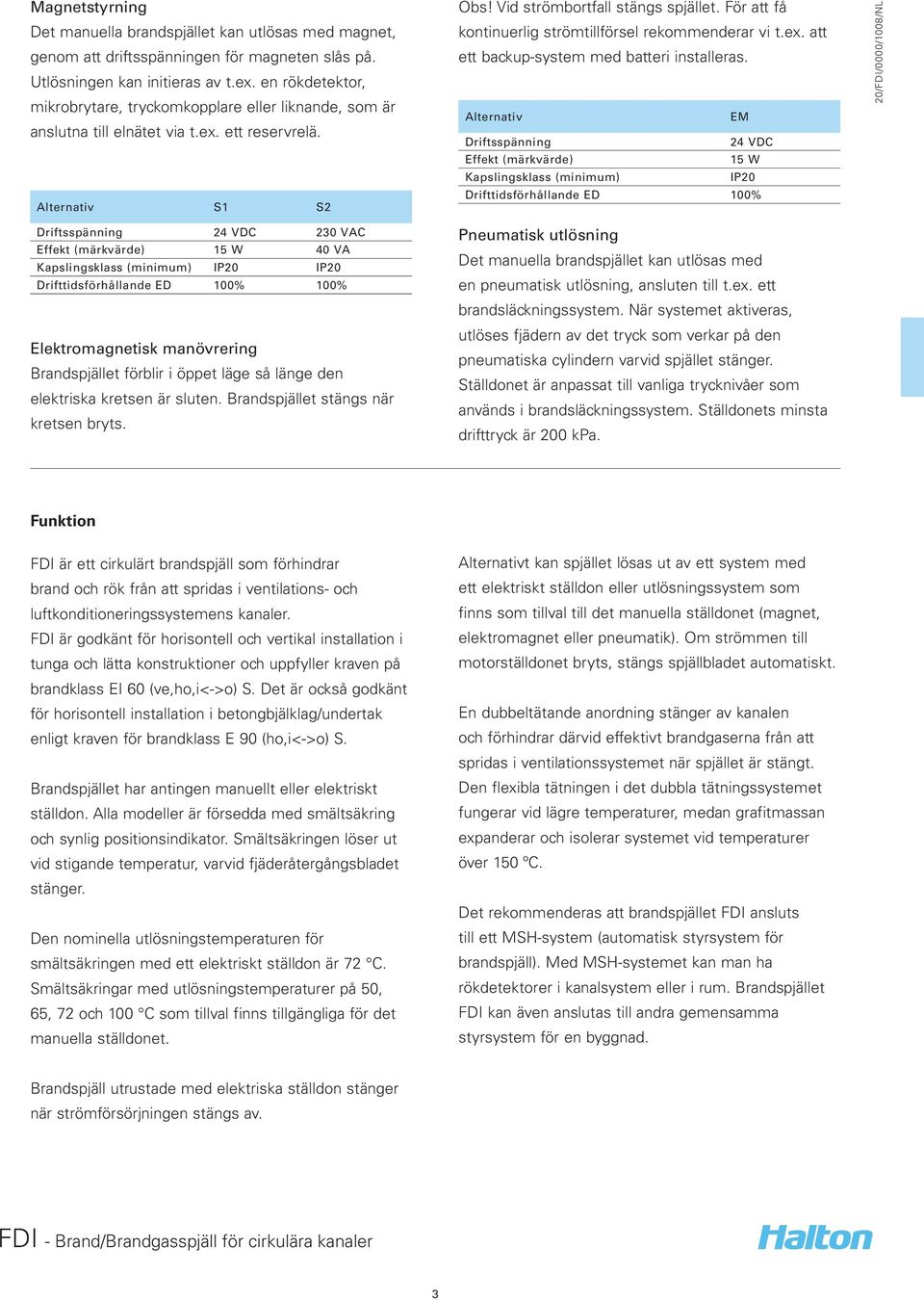

3 Magnetstyrning Det manuella brandspjället kan utlösas med magnet, genom att driftsspänningen för magneten slås på. Utlösningen kan initieras av t.ex. en rökdetektor, mikrobrytare, tryckomkopplare eller liknande, som är anslutna till elnätet via t.ex. ett reservrelä. Alternativ S1 S2 Obs! Vid strömbortfall stängs spjället. För att få kontinuerlig strömtillförsel rekommenderar vi t.ex. att ett backup-system med batteri installeras. Alternativ EM Driftsspänning 24 VDC Effekt (märkvärde) 15 W Kapslingsklass (minimum) IP20 Drifttidsförhållande ED 100% Driftsspänning 24 VDC 230 VAC Effekt (märkvärde) 15 W 40 VA Kapslingsklass (minimum) IP20 IP20 Drifttidsförhållande ED 100% 100% Elektromagnetisk manövrering Brandspjället förblir i öppet läge så länge den elektriska kretsen är sluten. Brandspjället stängs när kretsen bryts. Pneumatisk utlösning Det manuella brandspjället kan utlösas med en pneumatisk utlösning, ansluten till t.ex. ett brandsläckningssystem. När systemet aktiveras, utlöses fjädern av det tryck som verkar på den pneumatiska cylindern varvid spjället stänger. Ställdonet är anpassat till vanliga trycknivåer som används i brandsläckningssystem. Ställdonets minsta drifttryck är 200 kpa. Funktion FDI är ett cirkulärt brandspjäll som förhindrar brand och rök från att spridas i ventilations- och luftkonditioneringssystemens kanaler. FDI är godkänt för horisontell och vertikal installation i tunga och lätta konstruktioner och uppfyller kraven på brandklass EI 60 (ve,ho,i<->o) S. Det är också godkänt för horisontell installation i betongbjälklag/undertak enligt kraven för brandklass E 90 (ho,i<->o) S. Brandspjället har antingen manuellt eller elektriskt ställdon. Alla modeller är försedda med smältsäkring och synlig positionsindikator. Smältsäkringen löser ut vid stigande temperatur, varvid fjäderåtergångsbladet stänger. Den nominella utlösningstemperaturen för smältsäkringen med ett elektriskt ställdon är 72 C. Smältsäkringar med utlösningstemperaturer på 50, 65, 72 och 100 C som tillval finns tillgängliga för det manuella ställdonet. Alternativt kan spjället lösas ut av ett system med ett elektriskt ställdon eller utlösningssystem som finns som tillval till det manuella ställdonet (magnet, elektromagnet eller pneumatik). Om strömmen till motorställdonet bryts, stängs spjällbladet automatiskt. En dubbeltätande anordning stänger av kanalen och förhindrar därvid effektivt brandgaserna från att spridas i ventilationssystemet när spjället är stängt. Den flexibla tätningen i det dubbla tätningssystemet fungerar vid lägre temperaturer, medan grafitmassan expanderar och isolerar systemet vid temperaturer över 150 ºC. Det rekommenderas att brandspjället FDI ansluts till ett MSH-system (automatisk styrsystem för brandspjäll). Med MSH-systemet kan man ha rökdetektorer i kanalsystem eller i rum. Brandspjället FDI kan även anslutas till andra gemensamma styrsystem för en byggnad. Brandspjäll utrustade med elektriska ställdon stänger när strömförsörjningen stängs av. 3

4 Installation Brandspjället installeras i betongväggar eller murade väggar, i undertak och i gipsskiveväggar. Lämna alltid en öppning i det rumsskiljande elementet för att produkthöljet ska kunna ledas genom konstruktionen. Installationshålets maximala diameter är brandspjällets diameter ØD + 20 mm. Kopplingsschema för elektriskt ställdon - ~ + För att underlätta vid installationen levereras alla produkter med en installations-/ingjutningsram, som används för att fästa brandspjället mot väggytan eller stålramen i gipsskiveväggen. 1 2 S1 S2 S3 S4 S5 S6 < 5 < 80 Tf1 Tf2 Tf3 LED BAE72B-S Installationen avslutas genom att ingjutningsramen fylls från anordningens framsida med en gipsbaserad brandhärdig tätningsmassa, som testats för detta syfte (som t.ex. GBG från Palokatkomiehet Oy, CB 637 från Hilti, och FIREBREAK COMPOUND från Würth). Under montagearbetet ska brandspjället och ställdonet täckas med plastskydd e.dyl. BLF24-T HL BLF230-T HL Strömförsörjning 24 V~/V=, med smältsäkring 72º C. Strömförsörjning 230 V~, med sm ältsäkring 72º C. Kopplingsschema för manuellt ställdon (mikrobrytare, MS) Se till att brandspjället fungerar ordentligt både före och efter det att det murats in. Spjället ställs in på utsidan av höljet. Med varje produkt följer detaljerade montageinstruktioner liksom formulär till installatörsintyg. Se även avsnittet Dokument / Installationsinstruktioner. K1 K1 MONTAGE AV MODULER Två brandspjäll kan installeras med hjälp av samma skruvar på ena sidan. Platta till eller ta bort flänsen på det undre spjället. Sprid ut tätningsmassan jämnt från ena utsidan till den andra. Se installationsanvisningarna. Brandspjäll öppet Brandspjäll stängt K1: 13/14 stängt K1: 13/14 öppet 21/22 öppet 21/22 stängt 4

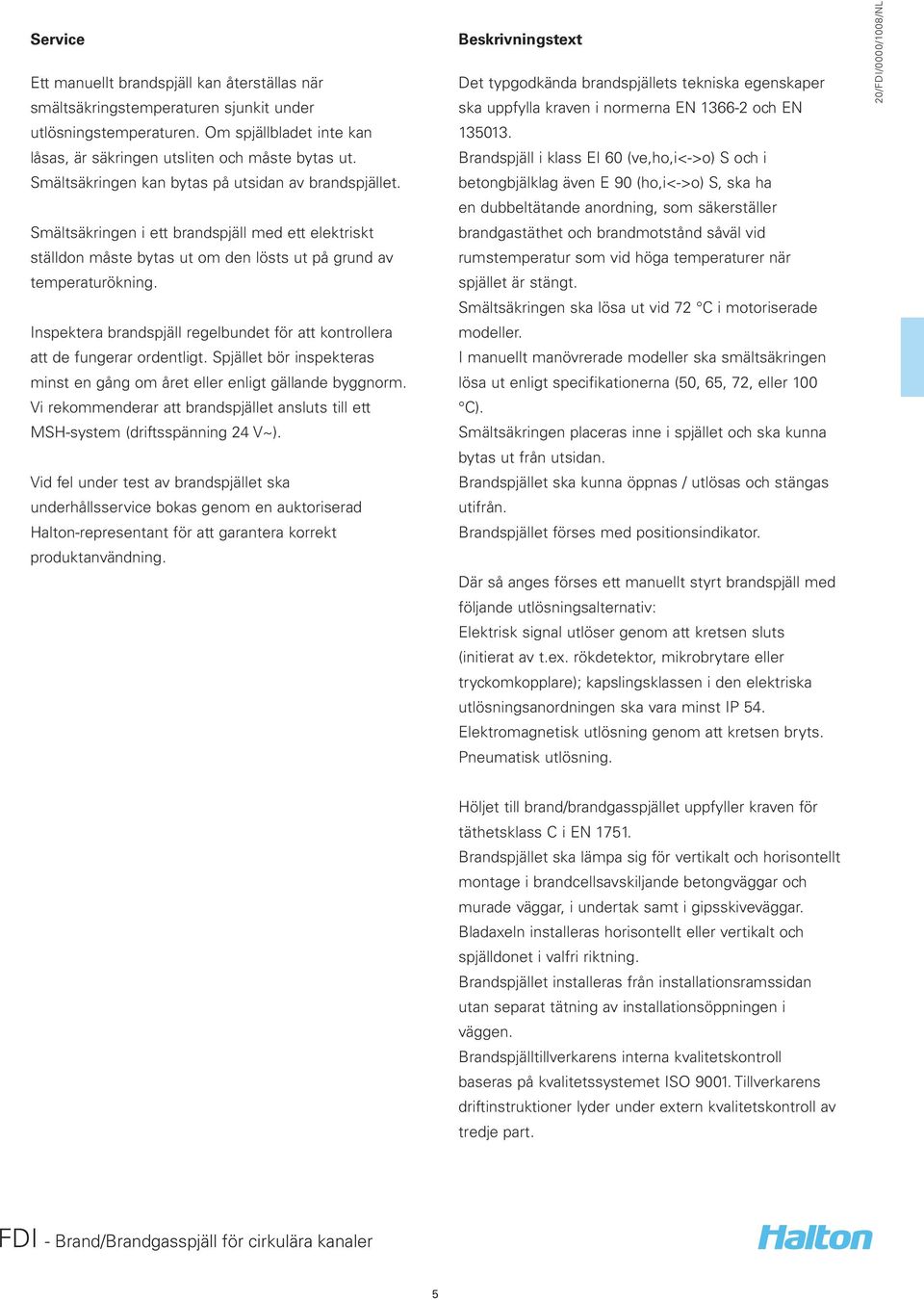

5 Service Ett manuellt brandspjäll kan återställas när smältsäkringstemperaturen sjunkit under utlösningstemperaturen. Om spjällbladet inte kan låsas, är säkringen utsliten och måste bytas ut. Smältsäkringen kan bytas på utsidan av brandspjället. Smältsäkringen i ett brandspjäll med ett elektriskt ställdon måste bytas ut om den lösts ut på grund av temperaturökning. Inspektera brandspjäll regelbundet för att kontrollera att de fungerar ordentligt. Spjället bör inspekteras minst en gång om året eller enligt gällande byggnorm. Vi rekommenderar att brandspjället ansluts till ett MSH-system (driftsspänning 24 V~). Vid fel under test av brandspjället ska underhållsservice bokas genom en auktoriserad Halton-representant för att garantera korrekt produktanvändning. Beskrivningstext Det typgodkända brandspjällets tekniska egenskaper ska uppfylla kraven i normerna EN och EN Brandspjäll i klass EI 60 (ve,ho,i<->o) S och i betongbjälklag även E 90 (ho,i<->o) S, ska ha en dubbeltätande anordning, som säkerställer brandgastäthet och brandmotstånd såväl vid rumstemperatur som vid höga temperaturer när spjället är stängt. Smältsäkringen ska lösa ut vid 72 C i motoriserade modeller. I manuellt manövrerade modeller ska smältsäkringen lösa ut enligt specifikationerna (50, 65, 72, eller 100 C). Smältsäkringen placeras inne i spjället och ska kunna bytas ut från utsidan. Brandspjället ska kunna öppnas / utlösas och stängas utifrån. Brandspjället förses med positionsindikator. Där så anges förses ett manuellt styrt brandspjäll med följande utlösningsalternativ: Elektrisk signal utlöser genom att kretsen sluts (initierat av t.ex. rökdetektor, mikrobrytare eller tryckomkopplare); kapslingsklassen i den elektriska utlösningsanordningen ska vara minst IP 54. Elektromagnetisk utlösning genom att kretsen bryts. Pneumatisk utlösning. Höljet till brand/brandgasspjället uppfyller kraven för täthetsklass C i EN Brandspjället ska lämpa sig för vertikalt och horisontellt montage i brandcellsavskiljande betongväggar och murade väggar, i undertak samt i gipsskiveväggar. Bladaxeln installeras horisontellt eller vertikalt och spjälldonet i valfri riktning. Brandspjället installeras från installationsramssidan utan separat tätning av installationsöppningen i väggen. Brandspjälltillverkarens interna kvalitetskontroll baseras på kvalitetssystemet ISO Tillverkarens driftinstruktioner lyder under extern kvalitetskontroll av tredje part. 5

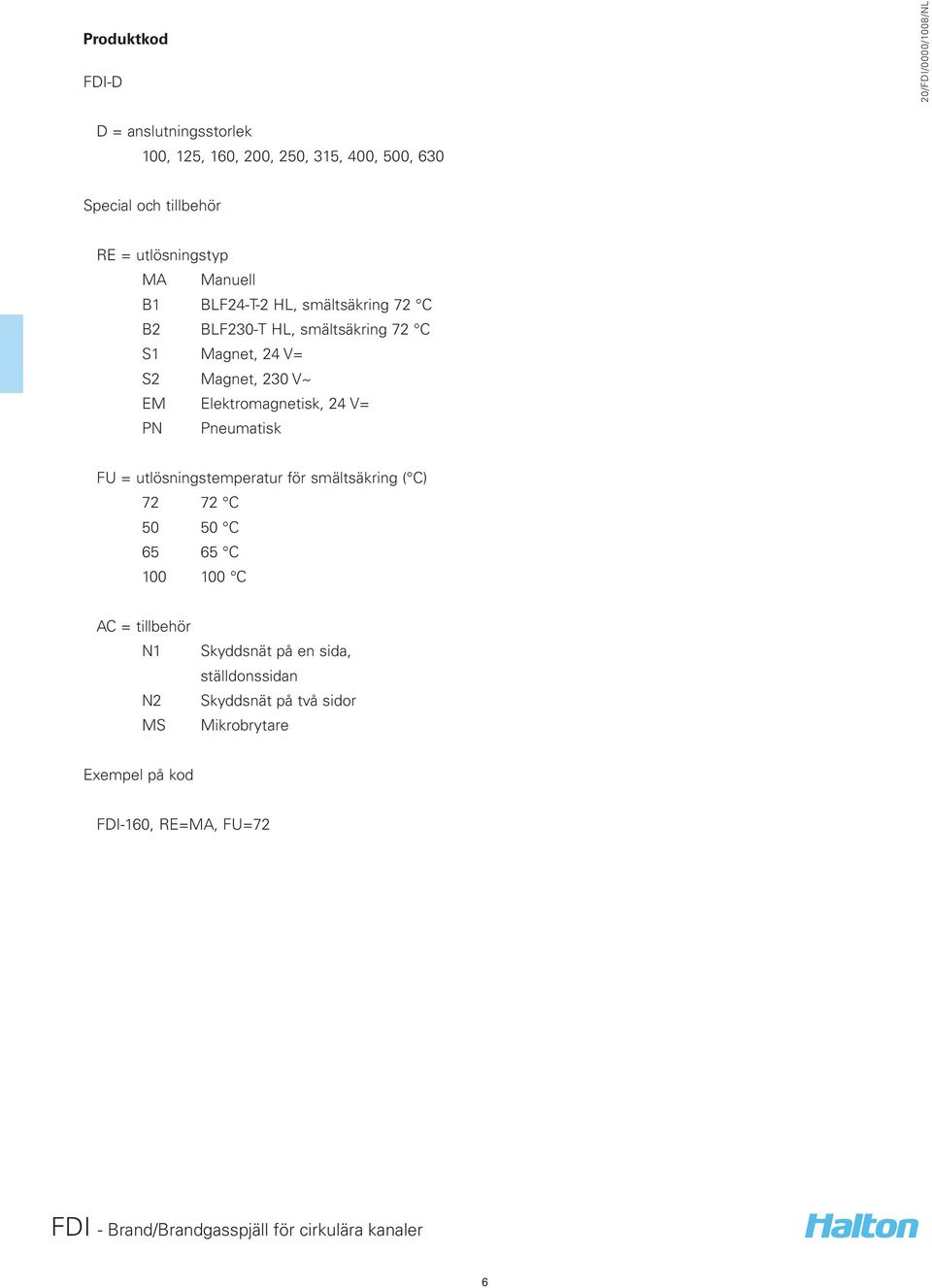

6 Produktkod FDI-D D = anslutningsstorlek 100, 125, 160, 200, 250, 315, 400, 500, 630 Special och tillbehör RE = utlösningstyp MA Manuell B1 BLF24-T-2 HL, smältsäkring 72 C B2 BLF230-T HL, smältsäkring 72 C S1 Magnet, 24 V= S2 Magnet, 230 V~ EM Elektromagnetisk, 24 V= PN Pneumatisk FU = utlösningstemperatur för smältsäkring ( C) C C C C AC = tillbehör N1 N2 MS Skyddsnät på en sida, ställdonssidan Skyddsnät på två sidor Mikrobrytare Exempel på kod FDI-160, RE=MA, FU=72 6
