1 CR0/ CR0-1S/CR Cirkulära brand-/brandgasspjäll i brandklass EI0 SNABBFAKTA CR0, CR0-1S och CR och är brand-/brandgasspjäll i brandklass EI0 med cirkulär anslutning Används för att förhindra spridning av brand och brandgas via ventilationssystemet Brandklass EI0 innebär att spjället kan motstå brand och rökgaser mellan brandceller i 0 minuter enligt EN 1- P-märkt Spjället är tillverkat av galvaniserad stålplåt med spjällblad av det eldfasta materialet Promatech CR0, CR0-1S och CR kan användas i vägg tak och bjälklag av bl.a betong, lättbetong, tegel och lättväggar CR0-1S används med fördel i reglade lättväggar för enklare och säkrare montage utan efterlagningar Spjället kan monteras oberoende av luftflödesrikting och installation skall ske i enlighet med nationella föreskrifter Kan styras med Swegons styrprodukter (se separat produktblad)

2 CR0/CR0-1S/CR Innehåll Teknisk beskrivning... Allmänt... Funktion... Utförande... Montering... Skötsel... Miljö... Elektriska säkerhetsdon, ONE... CR0... CR0-1S... CR... ONE - Fjäderåterställt ställdon... Mått... Dimensionering... 7 CR0/CR0-1S... 7 CR... 8 Installation... 9 Installation i vägg eller bjälklag av lättbetong eller betong, maximalt brandklass EI CR0/CR... 9 CR0-1S... 9 Installation i lättregelväggar, maximal brandklass EI CR0, CR CR0-1S...11 Specifikation... 1 Produkter... 1 Tillval... 1 Beskrivningstext... 1 Beställningsexempel... 1 Rätten till konstruktionsändringar förbehålls

3 CR0/ CR0-1S/CR Teknisk beskrivning Allmänt CE-märkt enligt EN 10:010. P-märkta, godkända av SP Lågt tryckfall. CR0 i lufttäthet klass C enligt EN 171 CR i lutftäthetsklass B (kan beställas i klass C) Funktion Ventilationssystem kan binda ihop flera brandceller och vid en brand är risken stor för spridning av brandgaser mellan dessa brandceller. Swegon har ett brett utbud av lösningar som på ett effektivt sätt hindrar spridning av brandgaser via ventilation. CR0, CR0-1S och CR är en serie produkter som alla är optimerade och utvecklade för att på olika sätt bäst lösa olika typer av vägg och takgenomföringar av ventilation. Alla brand/brandgasspjäll svarar mot minst EI0 brandklass och är testade enligt EN 1- och står emot brand och brandgaser i 0 minuter. Är testade och P- märkta/ godkända av SP och för automatiskt funktionstest var 8:e timme. Produkterna motsvarar den genombrutna byggnadsdelens hela brandtekniska klass och ingen brandskyddsisolering på anslutande kanaler krävs. Skötsel Produkten är under normala driftbetingelser underhållsfri. Miljö Byggvarudeklarationen fnns att hämta på på vår hemsida Elektriska säkerhetsdon, ONE Standard Motorstyrd återställning Integrerade ändlägesindikatorer Termisk sensor (7º) med möjlighet till manuell aktivering, även vid strömlöst läge. I strömlöst läge stängt, går att öppna med batteri under byggtiden innan styr och övervakning är driftsatt Utförande Spjällen är tillverkade av galvaniserad stålplåt med spjällblad av Promatech, CR0-1S har även en skyddande krage mot och genom vägg i Promatech. Alla spjäll levereras som standard med fabriksmonterat VAC säkerhetsställdon med fjäderåtergång och termisk sensor, inbyggda signalkontakter för spjällbladets ändlägen. Montering CR0, CR0-1S samt CR kan användas i vägg tak och bjälklag av bl.a betong, lättbetong, tegel och lättväggar. Produkterna skall monteras med upphängning i byggnadens brandtekniska klass samt efter CE godkänd anvisning och montage CR0 och CR behöver erforderlig isolering i reglad lättvägg runt spjällen, drevning samt tätning av vägg. Spjällen är lätta och används med fördel i betong och lättbetongväggar där endast brandtätning behövs samt om spjället monteras en bit från brandavskiljande vägg med erforderlig isolering av kanal fram till och över spjäll, se montageanvising. CR0-1S med sin krage och genomföring av Promatech har enklaste och säkraste montaget i en reglad lättvägg där ingen isolering, drevning och efterlagning av vägg är nödvändig, se montageanvisning Rätten till konstruktionsändringar förbehålls.

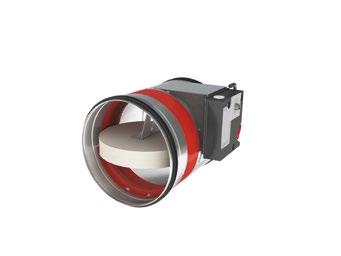

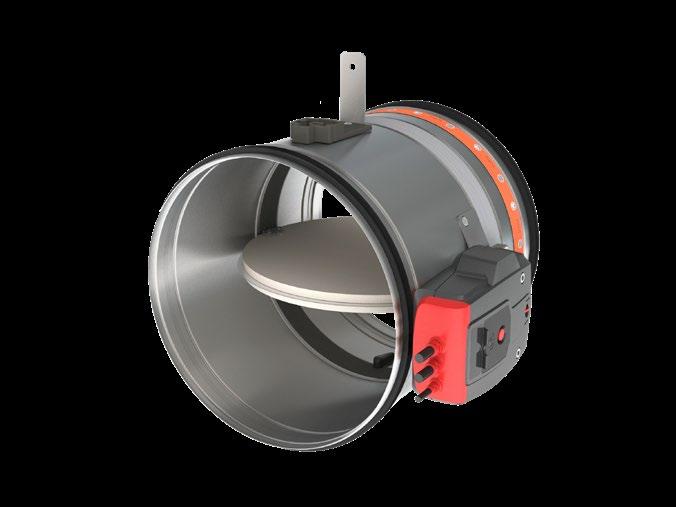

4 CR0/CR0-1S/CR CR0 Beskrivning CR0 är ett cirkulärt brandspjäll med brandmotstånd 0 minuter. Dess tunna blad och växellådan som sitter utanför höljet garanterar en minimal tryckförlust. Spjället finns i storlekar från 100 mm. Det galvaniserade stålhöljet bidrar till spjällets låga vikt. Brandspjäll installeras i ventilationskanaler som genombryter bjälklag för att stoppa spridning av brand. Deras funktion är att återställa brandmotståndet på väggar för att förhindra brand/brandgasspridning. CR0 kan utrustas med olika typer av mekanismer beroende på vilka krav som finns. CE-märkt P-märkt Lufttäthet klass C enligt EN171 Testad enligt EN 1- upp till 00 Pa Storlek Ø mm Figur 1. CR0 1. eldfast hölje, tillverkat av galvaniserat stål. spjällblad. aktiveringsmekanism. gummitätningsring. svällande list montagebeslag temperatursäkring 7. montagebeslag 8. tätningsring för spjällblad 9. smältsäkring 10. produkt identifikation CR0-1S 1 Beskrivning CR0-1S är ett cirkulärt brandspjäll med brandmotstånd 0 minuter. Ingen efterlagning krävs. Dess tunna blad och växellådan sitter utanför höljet och garanterar en minimal tryckförlust. Spjället finns i storlekar från mm. CE-märkt P-märkt Lufttäthet klass C enligt EN171 Storlek Ø Figur. CR0-1S 1. brandspjäll. övre monteringskrage. lägre monteringskrage. grafitremsa. tätning kalla gaser Figur. Kragekit 1S för väggmontering (100-1 mm). tejp CR Beskrivning Cirkulära brandspjäll finns i stora dimensioner (upp till 0 mm diameter) med brandmotstånd upp till 10 minuter. Höljet består av galvaniserat stål och bladet består av asbestfria paneler som är resistenta mot fukt. Brandspjäll installeras i ventilationskanaler som genombryter bjälklag för att stoppa spridning av brand. Deras funktion är att återställa brandmotståndet på väggar för att förhindra brand/brandgasspridning. CR kan utrustas med olika typer av mekanismer beroende på vilka krav som finns. CE-märkt P-märkt Lufttäthet enligt EN171 klass B (klass C tillval) Testad enligt EN 1- upp till 00 Pa Storlek Ø 00-0 mm 1 Figur. CR 1. eldfast hölje, tillverkat av galvaniserat stål. spjällblad. aktiveringsmekanism. tätning för kalla gaser stopplist. svällande list 7. smältsäkring 8. gummitätningsring 9. produkt identifikation Rätten till konstruktionsändringar förbehålls

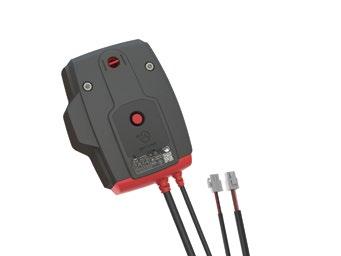

5 CR0/ CR0-1S/CR ONE - Fjäderåterställt ställdon One ställdon används till att styra CR0, CR0-1S och CR, automatiskt eller fjärrstyrt. Som standard levereras ONE för volt. Kan även beställas för 0 volt, och med kontakt (ST). 1 Aktivering Manuell aktivering: tryck på aktiveringsknappen (1). Automatisk aktivering: Temperatursäkringen löser ut vid 7 C. Fungerar även strömlöst. Fjärrstyrd aktivering: genom att bryta strömförsörjningen. Figur. Ställdon ONE 1. aktiveringsknappen Återställning Manuell återställning: Öppna batterifacket () och tryck ett 9V batteri mot kontaktfjädrarna. Håll denna position tills lysdioden () avger ett kontinuerligt ljus. Kontrollera om indikatorn () visar att spjällbladet står i öppen position. Ta bort batteriet och stäng batteriluckan. Motordriven återställning: Stäng av strömmen i minst sekunder. Strömsätt ställdonet i minst 7 sekunder (Respektera den föreskrivna spänningen och polariteten). Återställningen stannar automatiskt när ändläget nås (spjällbladet öppet). Obs: Om lysdioden () blinkar rött snabbt (x/sek.) är batteriet urladdat, använd ett nytt batteri. Återställning pågår om lysdioden () blinkar rött sakta (1x/sek.) Återställningen är färdig och motorn är strömsatt när lysdioden () lyser med ett fast grönt sken. Om ställdonet känner av spänning på nätkabeln behövs endast en kort kontakt med batteriet för att starta återställningsprocessen. Strömförsörjningen på ställdonet kan inte bytas ut separat. Om kabeln är skadad måste hela enheten kasseras och bytas ut. Mekanismens hölje innehåller en temperatursensor. När temperaturen i höljet överstiger 7 C aktiveras mekanismen. Lysdioden blinkar två gånger per sekund. När temperaturen sjunker under 7 C, kan mekanismen endast återställas på motoriserat sätt efter en manuell återställning (med batteri). Ändlägesbrytarna behöver 1 sekund efter drift för att anta en stabil position.. postionsindikator spjällblad. LED (lysdiod). batterifack för att återställa motor. kontakt, (beställs separat) levereras med lösa kablar som standard. Elektriska anslutningar med ONE T FDCU MEC ONE T FDCU Nominell spänning motor V AC/DC (-10/+0%) Nominell spänning magnet n.a. Effektförbrukning (drift) 0,1W Effektförbrukning (öppning),w hjälpbrytare standard gångtid motor gångtid fjäder: ljudnivå motor ljudnivå fjäder kabeltillförsel / kontroll 10mA...100mA 0V < 7 s (kablad) / <8 s (batteri) < 0 s < 8 db (A) < 0 db (A) 1 m, x 0,7 mm² kabelströmbrytare 1 m, x 0,7 m² Skydds-klass IP BK N M RD L VDC VAC 0VAC DC 1 1 FC Rätten till konstruktionsändringar förbehålls.

6 CR0/CR0-1S/CR Mått ØDn Figur 1. Måttbild CR0 frontvy 17, ØDn-1 17 P Y Z 0 Figur. Måttbild CR0 sidovy Q Figur. Måttbild CR sidovy 1S ØDn Figur. Måttbild CR frontvy ØDn- X 7 Y 0 19 P 1 Y Z Ød Ød+0 Q 0 Mått och vikt CR0/CR Produkt Mått, ställdon ONE Ställdon ONE Mått (mm) P Q Z CR CR0-1S CR Utstickande spjällblad, CR0 Produkt ØD (mm) Mått (mm) CR CR0-1S-1-0 Utstickande spjällblad: 0 mm för ØDn 1 mm x Vikt (kg) CR ,8 CR0-1 1,0 CR , CR ,8 CR0-0 0, CR0-1 1, CR ,8 CR ,8 CR-0 0 8,8 y Figur. Krage samt CR0-1S Figur. Måttbild CR0-1S sidovy. Utstickande spjällblad, CR10 Produkt x Mått (mm) CR-00 - CR CR Utstickande spjällblad: X = på mekanismens sida Y = på väggsidan y Mått och vikt CR0-1S Produkt Ød (mm) Vikt (kg) CR0-1S , CR0-1S ,9 CR0-1S ,7 CR0-1S-00 10,9 CR0-1S , CR0-1S-1 1, Rätten till konstruktionsändringar förbehålls

7 CR0/ CR0-1S/CR Dimensionering CR0/CR0-1S Urvalsdiagram p[pa] LWA[dB(A)] 0 0 Øn[mm] v[m/s] Δp [Pa] = ζ*v²*0, Ø mm ζ [-] 0,87 0,7 0, 0, 0,9 0,18 Exempel: Data Ø= 0mm, v= m/s Begärd Δp= ca.. Pa (urvaldiagram) LWA= ca. db(a) Beräkning Δp= 0.9 * (m/s)² * 0. =.Pa Korrektionsfaktor DL [Hz] k k k 8k - m/s m/s m/s Korrektionsdata ΔL Urvalsdata CR0 och CR0-1S - A-vägd ljudnivå LWA i kanalen Ø mm Sn [m²] 0,007 0,008 0,019 0,08 0,007 0,07 Sn [%] 1,0 8, 7,79 79,8 8, 8,8 Q [m³/h] 11,8 00,8, 1,9 1.0, 1.79, Δp [Pa] 9,01 9,0 8, 7,1,00, Q [m³/h] 81,1 19,7 1,77 7,7 7,7 1.7,7 Δp [Pa],,,07,7,89,09 Q [m³/h], 9,79 17,8 97,07 0,0 8,9 Δp [Pa],10,10 1,97 1,7 1,9 1,01 Q [m³/h] 9,1 7, 11, 0,1 9, 01,7 Δp [Pa] 1,01 1,01 0,9 0,8 0,7 0,9 Q [m³/h] 7,18,8 8, 1,8,70 17,91 Δp [Pa] 0,9 0,9 0, 0,0 0, 0, db 0 db db 0 db db Varje luftflöde som är mindre än ovan nämnda maxvärde, når den A-vägda ljudnivån för respektive dimension Rätten till konstruktionsändringar förbehålls. 7

8 CR0/CR0-1S/CR CR Urvalsdiagram p[pa] Øn[mm] LWA[dB(A)] Δp [Pa] = ζ*v²*0, Ø [mm] ζ [-] 1,1 0,7 0, Exempel: Data Ø= 00mm, v= m/s Begärd Δp= ca. 11 Pa (urvalsdiagram) LWA= ca. 7 db(a) Beräkning Δp= 1.1 * (m/s)² * 0. = 11.Pa v[m/s] Korrektionsfaktor DL [Hz] k k k 8k - m/s m/s m/s Korrektionsdata ΔL Urvalsdata CR - A-vägd ljudnivå LWA i kanalen ØDn [mm] Sn [m²] 0,089 0,19 0,7 Sn [%] 8,7 7,0 79, Q [m³/h] 1.710,71.897,.98,1 Δp [Pa] 10,1 7,8,9 Q [m³/h] 1.17,8.0,78.7,07 Δp [Pa],8,9,7 Q [m³/h] 87,00 1.8,0.,17 Δp [Pa],7 1,87 1,9 Q [m³/h] 17, 1.0, 1.797,8 Δp [Pa] 1, 0,9 0,70 Q [m³/h] 9,0 7, 1.79,78 Δp [Pa] 0,9 0,8 0, db 0 db db 0 db db Varje luftflöde som är mindre än ovan nämnda maxvärde, når den A-vägda ljudnivån för respektive dimension. 8 Rätten till konstruktionsändringar förbehålls

9 CR0/ CR0-1S/CR Installation För alla installationer av CR0, CR0-1S och CR gäller: Normal arbetstemperatur är -10 C till +0 C. För att byte av motor skall kunna göras så måste minsta avstånd från motor till vägg (eller andra byggelement) vara min 0mm. I övrigt är minsta avstånd mellan spjäll och byggelement (bjälklag) min 0mm. Spjället kan monteras både horisontellt och vertikalt (genom vägg eller bjälklag). Spjäll och intilliggande kanaler måste alltid vara separat upphängda. Vid installation av kanalerna så får de under inga omständigheter vara beroende av spjällets upphängning/montering. Spjället får heller inte monteras enbart genom att hållas i läge av omkringliggande kanaler. Installation i vägg eller bjälklag av lättbetong eller betong, maximalt brandklass EI0 Det stängda spjällbladet skall vid montering sitta i golvets eller väggens/bjälklagets mitt. Markeringen på spjällets utsida visar var det stängda spjällbladet befinner sig. Spalten mellan spjäll och vägg/bjälklag skall tätas med godkänd metod motsvarande byggnadsdelens brandtekniska klass. A CR0/CR 17 ØDn+ 0mm 10mm Gips/Murbruk 100/ /110 Murbruk B CR0-1S 100mm 100mm Håltagningsmått CR0-1S Ø ØDn 1s Ød Ø x (Ø x 70mm) x (Ø x 10mm) Rätten till konstruktionsändringar förbehålls. 9

10 CR0/CR0-1S/CR Installation i lättregelväggar, maximal brandklass EI0 Installation av CR0 och CR i lättregelväggar håltagningsmått enl. bild A. Väggens tjocklek får ej understiga 100mm. Spjällbladet skall vid monteringen sitta i väggens mitt. Spjället skall ha en egen upphängning så att dess vikt inte vilar mot väggen. Spalten mellan spjäll och vägg skall tätas med godkänd metod motsvarande byggnadsdelens brandtekniska klass. CR0, CR A 0kg/m³ 00mm ØDn+ 0mm 10mm x1. / 1xmm 0 B Gips 10 Rätten till konstruktionsändringar förbehålls

11 CR0/ CR0-1S/CR Installation i lättregelväggar, maximal brandklass EI0 CR0-1S upp till storlek 1 finns med installationskrage med montage utan efterlagning. Väggens tjocklek får ej understiga 100mm. CR0-1S A 00mm x1,mm A (EN0) Spjällbladet skall vid monteringen sitta i väggens mitt. Spjället skall ha en egen upphängning så att dess vikt inte vilar mot väggen. Ø Håltagningsmått CR0-1S ØDn 1s Ød Ø kg/m³ x1,mm A (EN0) B x (Ø x 70mm) Rätten till konstruktionsändringar förbehålls. 11

12 CR0/CR0-1S/CR Specifikation Produkter CR0 Brandspjäll CR0 -aaa -T ONE Modell: Ø Diameter (mm) 100, 1, 10, 00, 0, 1 CR Brandspjäll CR -aaa -T ONE Modell: Ø Diameter (mm) 00, 00, 0 CR0-1S Brandspjäll CR0-1S -aaa -T ONE Beskrivningstext Exempel på beskrivningstext enligt AMA VVS & Kyl 1. QJC Spjäll för skydd mot spridning av brand och brandgas. QJC. Brand-/Brandgasspjäll, P-märkt i brandteknisk klass EI0 med säkerhetsställdon V och termisk sensor, tryckklass B. Rökdetektor och övervakning enl. U. QJC. Brand/Brandgasspjäll, P-märkt i brandteknisk klass EI0 med säkerhetsställdon V och mekanisk termisk sensor för ett 7 Brandskydd även vid strömlöst läge, tryckklass B, Rökdetektor och övervakning enl. U. Swegons cirkulära brand-/brandgasspjäll, typ CR0, CR och CR0-1S med ställdon ONE, med följande funktioner: CE-märkt enligt EN 10:010 Brandklass EI0, CR0 och CR0-1S: Ø CR: Ø 00-0 Lufttäthet klass C enl. EN171 (CR0 och CR0-1S). Lufttäthet klass B enl. EN171 (CR), (klass C tillval) Lågt tryckfall Testad enligt EN 1- Säkerhetsställdon VAC med termisk sensor Utförande i galvaniserad stålplåt Modell: Ø Diameter (mm) 100, 1, 10, 00, 0, 1 Tillval Ställdon ONE kan även beställas för 0 volt. Benämning CR0-aaa-T ONE xx. st CR-aaa-T ONE CR0-1S-aaa-T ONE (Tillbehör) xx. st xx. st xx. st Beställningsexempel Cirkulärt brandspjäll i diameter 1 med ställdon ONE, brandteknisk klass EI0. Beställnings kod: CR0-1-T ONE 1 Rätten till konstruktionsändringar förbehålls
