AQUASNAP JUNIOR ETT STARKT HJÄRTA I EN LITEN KROPP 30RA/30RH LUFTKYLD VÄTSKEKYLARE KYLMASKIN VÄRMEPUMP

Transkript

1 AQUASNAP JUNIOR LUFTKYLD VÄTSKEKYLARE KYLMASKIN VÄRMEPUMP 30RA/30RH ETT STARKT HJÄRTA I EN LITEN KROPP

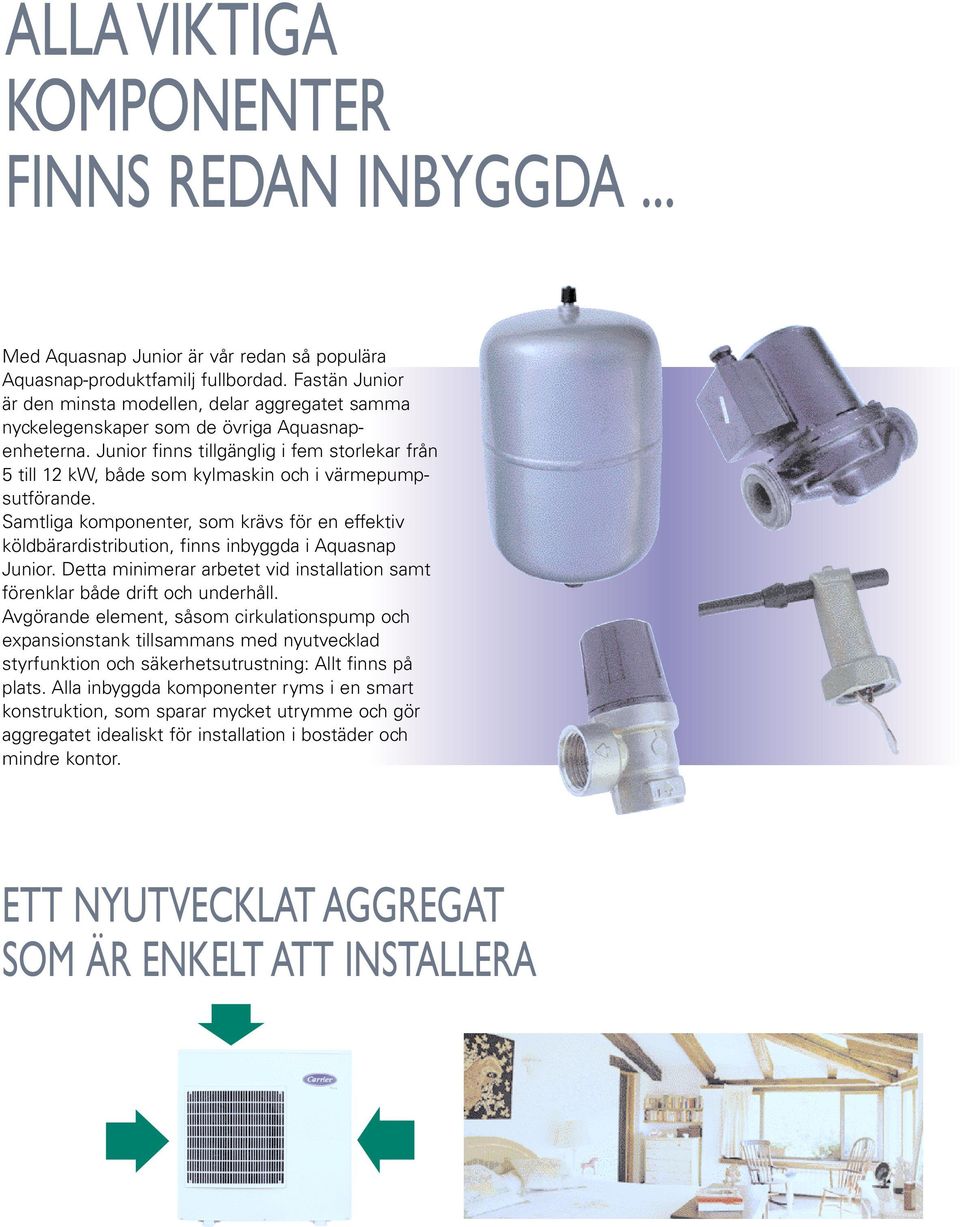

2 ALLA VIKTIGA KOMPONENTER FINNS REDAN INBYGGDA... Med Aquasnap Junior är vår redan så populära Aquasnap-produktfamilj fullbordad. Fastän Junior är den minsta modellen, delar aggregatet samma nyckelegenskaper som de övriga Aquasnapenheterna. Junior finns tillgänglig i fem storlekar från 5 till 12 kw, både som kylmaskin och i värmepumpsutförande. Samtliga komponenter, som krävs för en effektiv köldbärardistribution, finns inbyggda i Aquasnap Junior. Detta minimerar arbetet vid installation samt förenklar både drift och underhåll. Avgörande element, såsom cirkulationspump och expansionstank tillsammans med nyutvecklad styrfunktion och säkerhetsutrustning: Allt finns på plats. Alla inbyggda komponenter ryms i en smart konstruktion, som sparar mycket utrymme och gör aggregatet idealiskt för installation i bostäder och mindre kontor. ETT NYUTVECKLAT AGGREGAT SOM ÄR ENKELT ATT INSTALLERA

3 ALLT DU BEHÖVER GÖRA ÄR ATT ANSLUTA! Allting är redan färdigkopplat och redo för drift. Samtliga anslutningar är placerade på samma sida av aggregatet. Det enda som krävs är anslutning av ström och köldbärarrör och för detta behövs bara en skiftnyckel och en skruvmejsel. Den luftkylda modellen levererar kyla. Om aggregatet dessutom ansluts till en panna kan systemet leverera värme. Alternativt så fungerar värmepumpsversionen av Aquasnap Junior som en bra lösning för att tillfredsställa uppvärmningsbehov. I Aquasnap Junior har Carriers allt-i-ett koncept utvecklats ytterligare ett steg för att spara såväl utrymme som energi. Det handlar om en helt ny generation, där enkelhet har satts som främsta mål. Du behöver inte vara expert på luftkonditionering för att installera Aquasnap Junior. Inte heller behöver du beställa några extra delar eller testköra komponenter. Även på elsidan sker anslutning enkelt och snabbt, vilket sparar både tid och pengar. Alla dessa fördelar gör att Aquasnap Junior kan sättas i drift så gott som omedelbart efter leverans. Något som alla tjänar på.

4 ETT INTELLIGENT SJÄLV-REGLERANDE STYRSYSTEM HÅLLER DRIFTEN I BALANS HÖG VERKNINGSGRAD ÅRET RUNT I Aquasnap Junior finns Carriers mest avancerade styrteknologi. Styrsystemet sköter till- och frånslag automatiskt och skyddar därmed kompressorn på bästa möjliga sätt. Köldbärartemperaturen hålls kontinuerligt i balans för att ge bästa verkningsgrad och komfort, samtidigt som slitaget på kompressorn minimeras. En annan fördel med Carriers teknologi är att behovet av bufferttank elimineras om man har 5 liter vatten per kw eller mer i systemet. ETT NYTT LJUD-KONCEPT Fläkten är speciellt utformad för att reducera luftens turbulens och ljudnivå. Fläktmodellen, som är mindre och därmed tystare, styrs elektroniskt för att automatiskt kunna reagera på aktuell utomhustemperatur och ställa in korrekt kyldrift. Fläkten är utrustad med två hastigheter, vilket innebär att den arbetar tystare under nätterna. Med andra ord; En tystgående fläkt vid alla tillfällen. MINIMAL VIBRATION - MINIMAL LJUDNIVÅ För att reducera vibrationsnivån till ett minimum hålls fläkten stadigt på plats inne i aggregatet. Genom att scrollkompressorn och fläkten är placerade i ett separat utrymme elimineras praktiskt taget alla vibrationer och mindre oljud släpps ut. Den kompakta utformningen gör Aquasnap Junior till ett av de tystaste aggregaten i sin klass på marknaden, samtidigt som kapaciteten är densamma som hos större enheter.

5 I likhet med de större enheterna i Aquasnapfamiljen har Junior en inbyggd styralgoritm. Denna intelligenta algoritm reagerar på temperaturförändringar i utomhustemperaturen i området +46 C till 10 C. Juniors allt-i-ett koncept eliminerar behovet av extra element under vintern. FÖRENKLAD STYRNING GÖR LIVET ENKLARE Extern styrning, med ett täckningsområde på 50 meter, levereras som tillbehör. Systemet är konstruerat för lägenheter, villor eller mindre kontor. Alla viktiga funktioner kan regleras med en enkel knapptryckning på/av, värme/kyla, ekonomiläge. Användaren kan välja mellan tre olika systemalternativ - endast kyla, kyla eller värme tack vare anslutning till panna, värme eller kyla med hjälp av en värmepump. Fjärrkontrollen hanterar allt detta oavsett val. Enkel och lättanvänd; Kärnan i denna styrfunktion. OPTIMAL ENERGI- BESPARING Aquasnap Junior är mer kompakt och effektiv än tidigare modeller, vilket tydligt märks i den förhöjda komforten och låga energiförbrukningen. I ekonomi-läget höjs vattenkretsens temperatur med 2 grader. Detta resulterar i ännu lägre driftskostnad. AQUASNAP ÄR MILJÖVÄNLIG Som ett steg i att skydda ozonlagret har köldmediet R-22 förbjudits i en världsomfattande lagstiftning: Förbjuden påfyllning, reglerad användning etc. För Aquasnap Junior har vi valt ett högkvalitativt och icke-ozonskadande köldmedium (R-410A). Dessutom är själva köldmediekretsen i aggregatet hermetiskt förseglad för att garantera maximal säkerhet. HCFC HFC

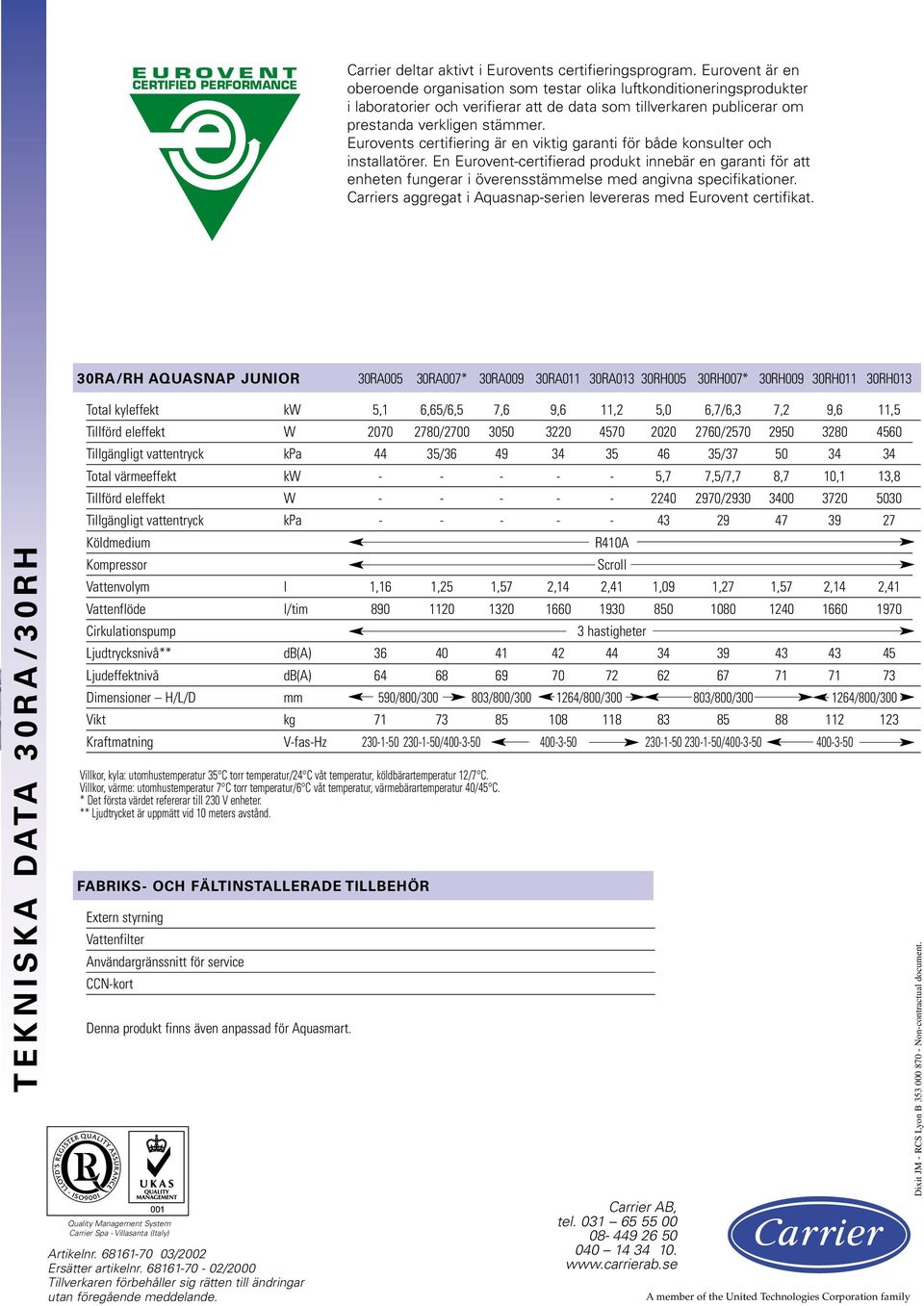

6 EUROVENT CERTIFIED PERFORMANCE Carrier deltar aktivt i Eurovents certifieringsprogram. Eurovent är en oberoende organisation som testar olika luftkonditioneringsprodukter i laboratorier och verifierar att de data som tillverkaren publicerar om prestanda verkligen stämmer. Eurovents certifiering är en viktig garanti för både konsulter och installatörer. En Eurovent-certifierad produkt innebär en garanti för att enheten fungerar i överensstämmelse med angivna specifikationer. Carriers aggregat i Aquasnap-serien levereras med Eurovent certifikat. TEKNISKA DATA 30RA/30RH 30RA/RH AQUASNAP JUNIOR 30RA005 30RA007* 30RA009 30RA011 30RA013 30RH005 30RH007* 30RH009 30RH011 30RH013 Total kyleffekt kw 5,1 6,65/6,5 7,6 9,6 11,2 5,0 6,7/6,3 7,2 9,6 11,5 Tillförd eleffekt W / / Tillgängligt vattentryck kpa 44 35/ / Total värmeeffekt kw ,7 7,5/7,7 8,7 10,1 13,8 Tillförd eleffekt W / Tillgängligt vattentryck kpa Köldmedium Kompressor Vattenvolym l 1,16 1,25 1,57 2,14 2,41 1,09 1,27 1,57 2,14 2,41 Vattenflöde l/tim Cirkulationspump Artikelnr /2002 Ersätter artikelnr /2000 Tillverkaren förbehåller sig rätten till ändringar utan föregående meddelande. R410A Scroll 3 hastigheter Ljudtrycksnivå** db(a) Ljudeffektnivå db(a) Dimensioner H/L/D mm 590/800/ /800/ /800/ /800/ /800/300 Vikt kg Kraftmatning V-fas-Hz / / Villkor, kyla: utomhustemperatur 35 C torr temperatur/24 C våt temperatur, köldbärartemperatur 12/7 C. Villkor, värme: utomhustemperatur 7 C torr temperatur/6 C våt temperatur, värmebärartemperatur 40/45 C. * Det första värdet refererar till 230 V enheter. ** Ljudtrycket är uppmätt vid 10 meters avstånd. FABRIKS- OCH FÄLTINSTALLERADE TILLBEHÖR Extern styrning Vattenfilter Användargränssnitt för service CCN-kort Denna produkt finns även anpassad för Aquasmart. Quality Management System Carrier Spa - Villasanta (Italy) Carrier AB, tel A member of the United Technologies Corporation family Dixit JM - RCS Lyon B Non-contractual document.
