1 DET LÖNAR EKONOMI VÄRME ENKELHET MILJÖ TRYGGHET SIG ALLTID Luften är fri Luft-luftvärmepump Innova. Marknadsförs av Ahlsell Sverige AB. Säljs via återförsäljare inom vitvaruhandeln, byggvaruhus och kylinstallatörer.

2 Luften är fri LUFT-LUFTVÄRMEPUMPAR FRÅN INNOVA Innova är framtagen och marknadsförs av Ahlsell Sverige AB, ett svenskt företag med verksamhet i hela Norden. Bolaget, som grundades år 1877 står för trygghet, kvalitet och kunskap. Innova säljs av etablerade återförsäljare på den svenska marknaden. En luft-luftvärmepump från Innova är det enklaste sättet för att göra stora besparingar i hus med direktverkande elvärme. Den är ett kraftpaket säkerhetsutrustad för sträng kyla. Utrustad med den senaste tekniken som t ex sin unika temperatursensor i fjärrkontrollen ger den en jämnare temperatur i hela rummet. När du är bortrest och vill dra ner på uppvärmningen hjälper Innovas underhållsvärmefunktion dig att hålla temperaturen på +8 C.

3 INNOVA LUFT-LUFTVÄRMEPUMP >> X90/120N >> H91/121N VAD ÄR EN LÄGRE UPP- VÄRMNINGS- KOSTNAD VÄRMEPUMP? En värmepump fungerar efter samma princip som ett kylskåp. Värme tas inifrån skåpet och avges på baksidan. Värmepumpen tar värmen från berget, jorden eller luften och avger den till huset. För varje kilowattimme (kwh) el som behövs för att driva värmepumpen får man ut flera gånger mer energi. Vilket i sin tur ger avsevärt lägre uppvärmningskostnader. I Kungliga vetenskapsakademiens slutrapport* om hur Sverige kan bli fossilfritt till år 2050 spelar värmepumpar en avgörande roll. Akademien beskriver den snabba utvecklingen som en tyst revolution. Om 40 år ska eldrivna värmepumpar i villor och köpcentrum kunna stå för 25 procent av landets totala värmebehov: "För villor med elelement lönar det sig på bara några år att byta mot en värmepump" Professor Harry Frank i Energiutskottet till Sveriges Radio. Redan i dag får nästan en miljon svenska villor energin från luft, berggrund, jord eller vatten: "Alla som installerar en värmepump borde få ett brev från regeringen och tack för att ni bidragit till att vi ökat andelen förnyelsebara energi i Sverige" Fortsätter professor Frank. Källa: Värmepumpar värmer Sverige år 2050 tror KVA lyder rubriken på inslaget där Sveriges Radios Johan Bergendorff intervjuar professor Harry Frank i Energiutskottet för Vetenskapsradion. * Uttalande om effektivisering av energianvändningen i Sverige fram till 2050, från KVA 2010.

4 INNOVA LUFT-LUFTVÄRMEPUMP VARFÖR LUFT- LUFTVÄRME- PUMP? Det finns flera typer av värmepumpar och system. Vissa kräver stora investeringar och omfattande ingrepp på husets tomt. En bergvärmepump tar till exempel lagrad solvärme från ett meter djupt hål i berggrunden. En ytjordvärmepump hämtar värme ur marken genom en nedgrävd meter lång kollektorslang. Både bergvärmen och ytjordvärmen kräver stora ingrepp på tomt och mark innan installationen är färdig. Det är därför inte konstigt att de snabbinstallerade luft-luftvärmepumparna blivit en succé. De är lätta att installera, kräver inget ingrepp på tomten och är rimligt prissatta. Du kan omgående börja spara energi och minska husets klimatpåverkan. Kort sagt en lösning som passar väldigt många. Luft-luft värmepumparna är avsedda för att komplettera och inte ersätta det befintliga värmesystemet. Hur stor besparingen blir beror på flera faktorer. Exempelvis husets energibehov, planlösning och var i landet du bor. Enligt statliga Energimyndigheten kan man årligen spara procent av kostnaden för uppvärmning (exklusive varmvatten och hushållsel). Det blir snabbt stora pengar med dagens höga elpriser. Det är viktigt att värmepumpen klarar väderförhållandena där du bor. Innova är byggd för nordiska förhållanden och ger därför bästa förutsättningarna för en bra besparing. När 254 småhusägare svarade på en enkät om luft-luftvärmepumpar från Energimyndigheten var drygt 90 procent i stort sett nöjda. Lika många skulle kunna rekommendera vänner eller grannar att göra investeringen. Åtskilliga tycker dessutom att inomhusklimatet blivit bättre efter installationen. De främsta fördelarna med en luft-luftvärmepump enligt Energimyndigheten: Låga driftskostnader jämfört med el och olja. Liten arbetsinsats. Inget underhåll i form av sotning och att ta ut aska. Inga lokala utsläpp.

5 Luften är fri INNOVA ÄR BYGGD FÖR NORDISKA FÖR- HÅLLANDEN

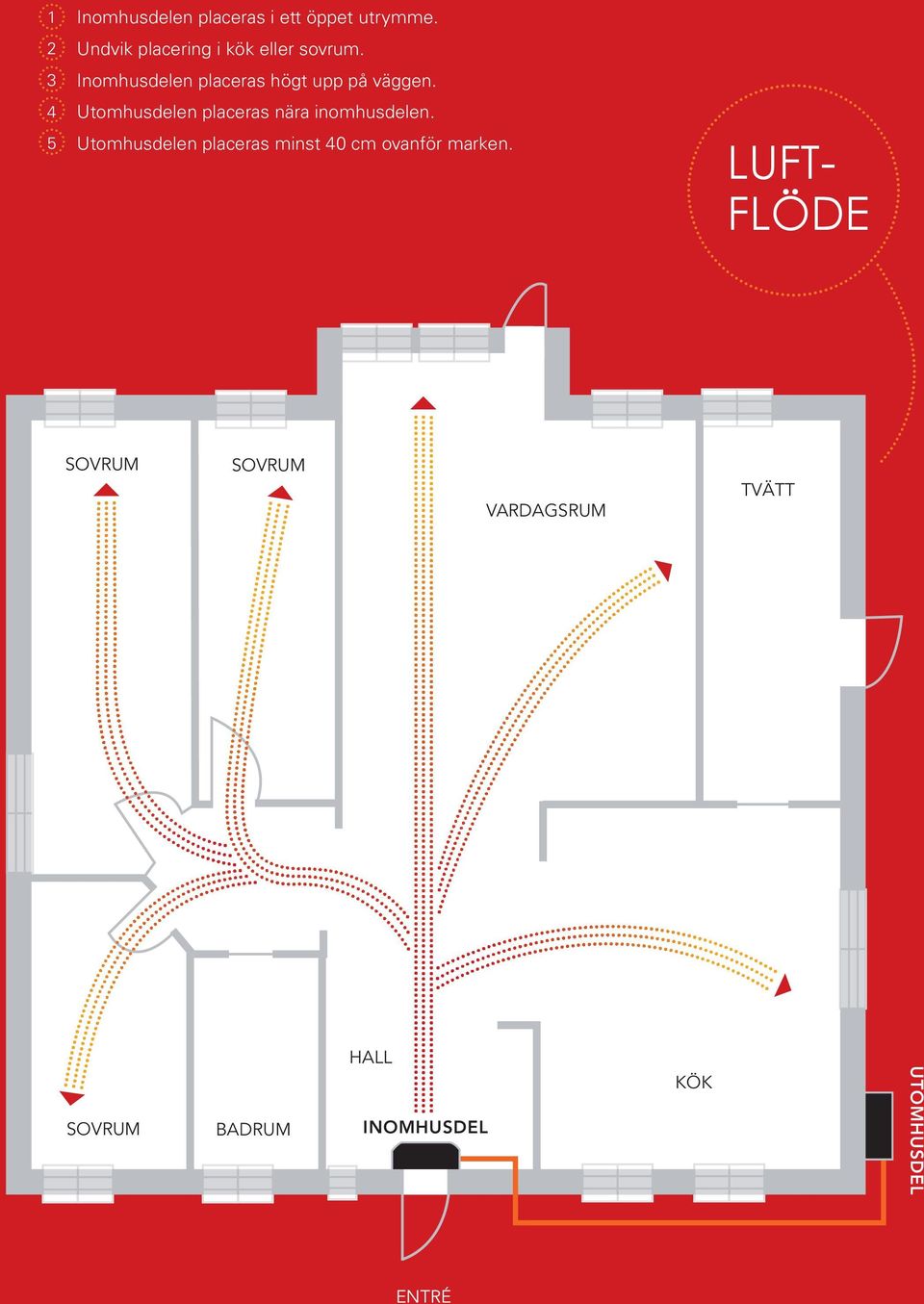

6 Inomhusdelen placeras i ett öppet utrymme. Undvik placering i kök eller sovrum. Inomhusdelen placeras högt upp på väggen. Utomhusdelen placeras nära inomhusdelen. Utomhusdelen placeras minst 40 cm ovanför marken. LUFT- FLÖDE SOVRUM SOVRUM VARDAGSRUM TVÄTT SOVRUM BADRUM HALL INOMHUSDEL KÖK UTOMHUSDEL ENTRÉ

7 INNOVA LUFT-LUFTVÄRMEPUMP SÅ HÄR FUNGERAR EN LUFT- LUFTVÄRMEPUMP En luft-luftvärmepump består av en utomhusdel och en inomhusdel. Utomhusdelen tar värme ur uteluften via ett köldmedium. Värmen förs över till inomhusdelen och sprids i huset med hjälp av en fläkt. Systemet kan även ge bättre inomhusluft, vilket blir särskilt påtagligt med Innova som är utrustad med effektiva rengörande filter. Hur tyst och säker drift värmepumpen har beror bl a på kompressorn som sitter i utomhusdelen. Innova är utrustad med en högkvalitativ dubbelrotationskompressor som ger en tyst och säker drift. Den ger lägre vibrationer och har bättre prestanda än konventionella rotationskompressorer. Husets planlösning ska helst vara öppen för bästa värmespridning. Inomhusdelen bör placeras i största rummet och högt uppe på väggen. Utomhusdelen placeras så nära inomhusdelen som möjligt och minst 40 cm från marken. Man bör dock eftersträva att ha minst 2-3 m rördragning. För korta rör, typ vägg-i-vägg installationer, kan leda till oljud och vibrationer. Det går snabbt att installera en luft-luftvärmepump. Ofta krävs bara mindre åtgärder i huset. Räkna med cirka en halv till en arbetsdag för installation (källa: Svenska Värmepumpsföreningen). Installationen ska utföras av en certifierad kylinstallatör. Genom två roterande cylindrar blir rotationen mer välbalanserad jämfört med konventionella enkla cylindrar. Det minskar vibrationsbullret betydligt.

8 INNOVA LUFT-LUFTVÄRMEPUMP DET LÖNAR BRA ATT VETA SIG ALLTID COP (Coefficient Of Performance) är en engelsk förkortning för verkningsgrad. Med andra ord förhållandet mellan angiven effekt (värmen som pumpen ger huset) och tillförd effekt (strömmen som krävs för att driva pumpen). Nu kommer vi till det verkligt geniala med värmepumpen! Ett vanligt elelement har cirka COP 1. Tillför man 1kW till elementet ger det lika mycket värme. En värmepump däremot har en värmeeffekt som är flera gånger större än effekten som tillförs för att driva den. Till exempel kan man tillföra 1kW ström till aggregatet och få tillbaka 4kW värme i huset. COP-värdet är då 4. Till exempel Innova X120N är en luft-luftvärmepump konstruerad för svenska förhållanden. En kvalitetsprodukt med ett COP på 4,28 som ger effektiv drift även i vårt kärva klimat. Den sänker eluppvärmningskostnaderna, värmer ditt hus och värnar om miljön. En trygg investering med enkel montering. KOMFORTABELT FÖR VARMT FÖR VARMT INGEN INVERTER- STYRNING ÖNSKAD TEMPERATUR INVERTER- STYRNING FÖR KALLT FÖR KALLT UPPSTART TID

9 Luften är fri Innova är utrustad med Inverterstyrning Kompressorns effekt anpassas så att inomhustemperaturen hela tiden hålls jämn utan variationer. Vid låg omgivningstemperatur, som på vintern arbetar kompressorn med högre varvtal, vid höst och vår begränsas varvtalet så att just den effekt som behövs för att hålla inställd temperatur lämnas. Inom vilka effektområden Innova arbetar med inverterstyrning finner du nedan under specifikationer. En annan fördel med inverterstyrning är att man slipper höga startströmmar. Resultatet av detta teknologiska system blir en effektivare och mer energisnål drift.

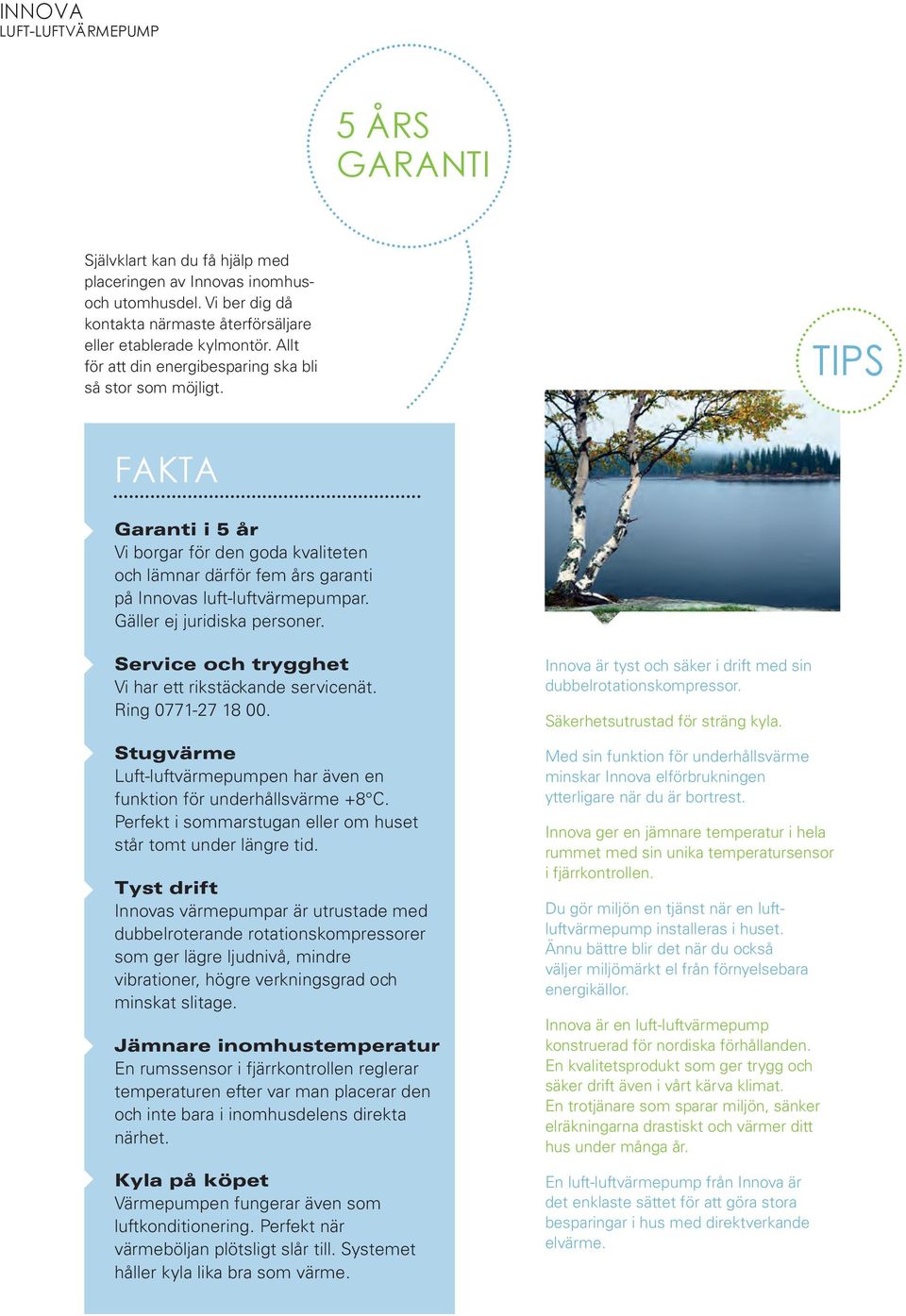

10 INNOVA LUFT-LUFTVÄRMEPUMP 5 ÅRS GARANTI Självklart kan du få hjälp med placeringen av Innovas inomhusoch utomhusdel. Vi ber dig då kontakta närmaste återförsäljare eller etablerade kylmontör. Allt för att din energibesparing ska bli så stor som möjligt. TIPS FAKTA Garanti i 5 år Vi borgar för den goda kvaliteten och lämnar därför fem års garanti på Innovas luft-luftvärmepumpar. Gäller ej juridiska personer. Service och trygghet Vi har ett rikstäckande servicenät. Ring Stugvärme Luft-luftvärmepumpen har även en funktion för underhållsvärme +8 C. Perfekt i sommarstugan eller om huset står tomt under längre tid. Tyst drift Innovas värmepumpar är utrustade med dubbelroterande rotationskompressorer som ger lägre ljudnivå, mindre vibrationer, högre verkningsgrad och minskat slitage. Jämnare inomhustemperatur En rumssensor i fjärrkontrollen reglerar temperaturen efter var man placerar den och inte bara i inomhusdelens direkta närhet. Kyla på köpet Värmepumpen fungerar även som luftkonditionering. Perfekt när värmeböljan plötsligt slår till. Systemet håller kyla lika bra som värme. Innova är tyst och säker i drift med sin dubbelrotationskompressor. Säkerhetsutrustad för sträng kyla. Med sin funktion för underhållsvärme minskar Innova elförbrukningen ytterligare när du är bortrest. Innova ger en jämnare temperatur i hela rummet med sin unika temperatursensor i fjärrkontrollen. Du gör miljön en tjänst när en luftluftvärmepump installeras i huset. Ännu bättre blir det när du också väljer miljömärkt el från förnyelsebara energikällor. Innova är en luft-luftvärmepump konstruerad för nordiska förhållanden. En kvalitetsprodukt som ger trygg och säker drift även i vårt kärva klimat. En trotjänare som sparar miljön, sänker elräkningarna drastiskt och värmer ditt hus under många år. En luft-luftvärmepump från Innova är det enklaste sättet för att göra stora besparingar i hus med direktverkande elvärme.

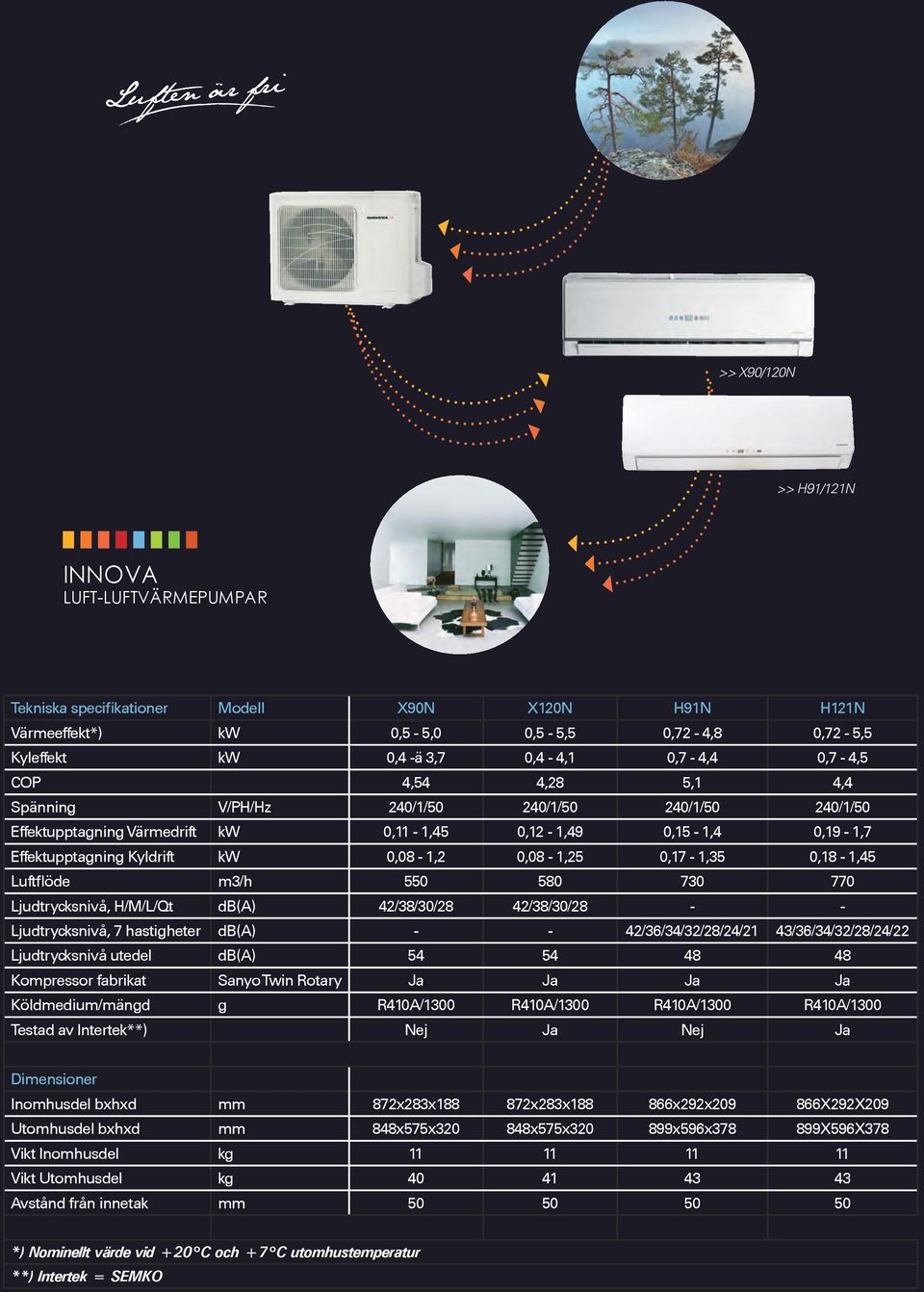

11 Luften är fri >> X90/120N >> H91/121N INNOVA LUFT-LUFTVÄRMEPUMPAR Tekniska specifikationer Modell X90N X120N H91N H121N Värmeeffekt*) kw 0,5-5,0 0,5-5,5 0,72-4,8 0,72-5,5 Kyleffekt kw 0,4 -ä 3,7 0,4-4,1 0,7-4,4 0,7-4,5 COP 4,54 4,28 5,1 4,4 Spänning V/PH/Hz 240/1/50 240/1/50 240/1/50 240/1/50 Effektupptagning Värmedrift kw 0,11-1,45 0,12-1,49 0,15-1,4 0,19-1,7 Effektupptagning Kyldrift kw 0,08-1,2 0,08-1,25 0,17-1,35 0,18-1,45 Luftflöde m3/h Ljudtrycksnivå, H/M/L/Qt db(a) 42/38/30/28 42/38/30/ Ljudtrycksnivå, 7 hastigheter db(a) /36/34/32/28/24/21 43/36/34/32/28/24/22 Ljudtrycksnivå utedel db(a) Kompressor fabrikat Sanyo Twin Rotary Ja Ja Ja Ja Köldmedium/mängd g R410A/1300 R410A/1300 R410A/1300 R410A/1300 Testad av Intertek**) Nej Ja Nej Ja Dimensioner Inomhusdel bxhxd mm 872x283x x283x x292x X292X209 Utomhusdel bxhxd mm 848x575x x575x x596x X596X378 Vikt Inomhusdel kg Vikt Utomhusdel kg Avstånd från innetak mm *) Nominellt värde vid +20 C och +7 C utomhustemperatur **) Intertek = SEMKO

12 Luften är fri LUFT-LUFTVÄRMEPUMPAR FRÅN INNOVA Innova är framtagen och marknadsförs av Ahlsell Sverige AB, ett svenskt företag med verksamhet i hela Norden. Bolaget, som grundades år 1877 står för trygghet, kvalitet och kunskap. Innova säljs av etablerade återförsäljare på den svenska marknaden. En luft-luftvärmepump från Innova är det enklaste sättet för att göra stora besparingar i hus med direktvärkande elvärme. Den är ett kraftpaket säkerhetsutrustad för sträng kyla. Utrustad med den senaste tekniken som t ex sin unika temperatursensor i fjärrkontrollen ger den en jämnare temperatur i hela rummet. När du är bortrest och vill dra ner på uppvärmningen hjälper Innovas underhållsvärmefunktion dig att hålla temperaturen på +8 C BRR1502 Utgivning juli 2011 Läs mer på Vi förbehåller oss rätten att ändra utförande eller specifikation utan föregående meddelande. Vi reserverar oss för eventuella tryckfel.
