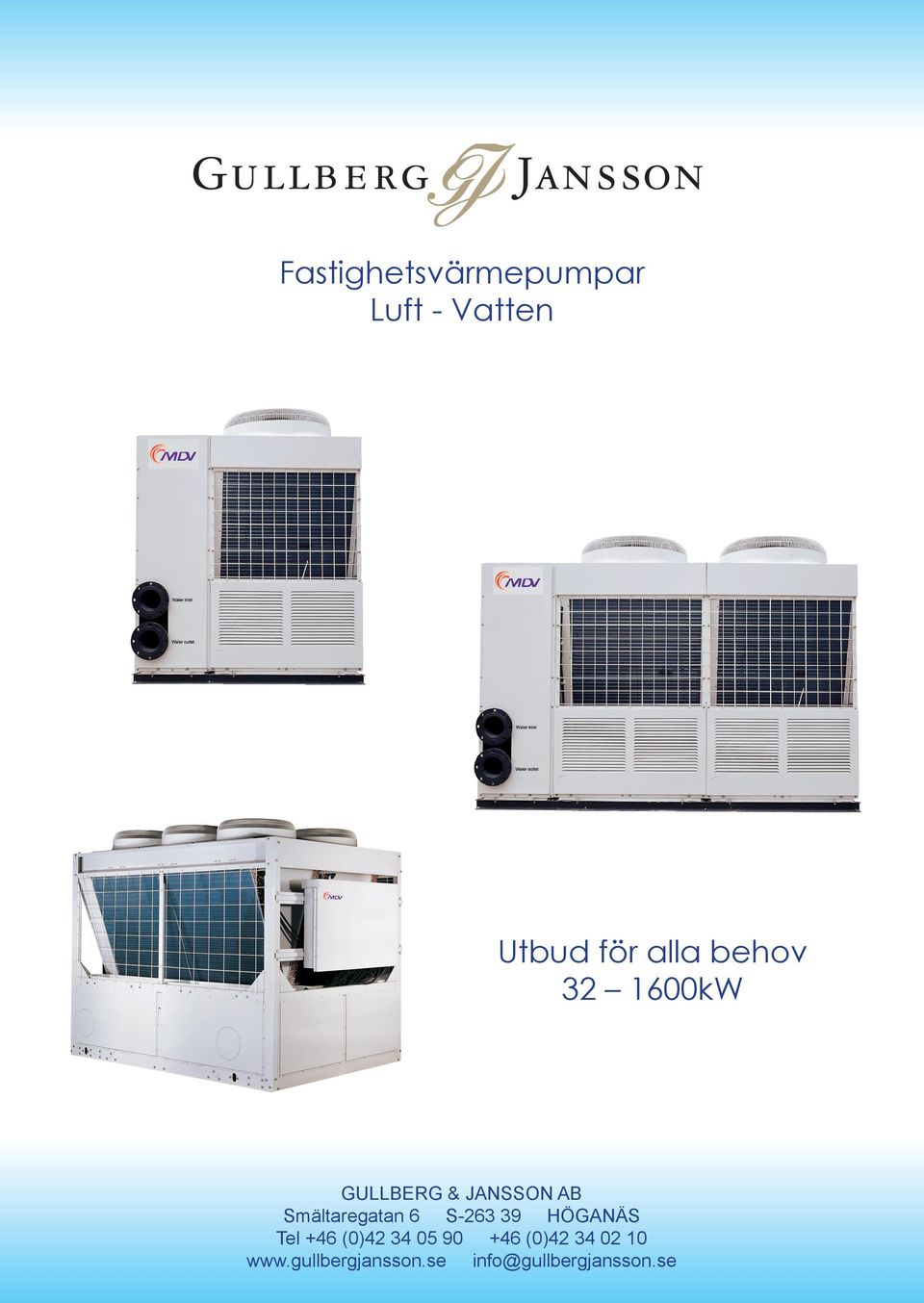

1 Fastighetsvärmepumpar Luft - Vatten Utbud för alla behov kW GULLBERG & JANSSON AB Smältaregatan 6 S HÖGANÄS Tel +46 (0) (0) info@gullbergjansson.se

2 Luft- / vattenvärmepumpar1 i storleksklassen kw2 32 kw 69 kw 200 kw Principskiss standardinstallation Värmepumpar Fastighet ( kvm) Värmebärarkrets Tilloppsvatten (in i fastigheten) Returvatten (från fastigheten) Spetsvärme (fjärrvärme, el, olja) Värmeväxlare (värmepump) Alla luft-vatten-värmepumpar inkluderar kylfunktion till de fastigheter som har eller vill skaffa fläktkonvektorer för att distribuera kyla och värme. 2 Uteffekter angivna vid +7/45 graders värmedrift. 1

3 Luft-vatten - investeringslogik Låg investeringskostnad, snabb återbetalning Modulsystem för driftssäkerhet och flexibel placering i stadsmiljö Ökar direktavkastning och marknadsvärde på fastigheter Flexibel placering och installation för stadsmiljö Bra garanti och service över hela landet via partners Skalbar effektökning utan motsvarande höjning av investeringskostnaden Inga borrhål, alltid utomhusluft tillgänglig Hög verkningsgrad och hög driftsäkerhet tack vare modulsystemet God driftsekonomi ned till -15 grader Världsledande tillverkare, Midea Commercial AirCon Låg ljudnivå med tysta Copeland-kompressorer och vertikala fläktar Besparingskalkyler: Värmepump vs Fjärrväme Information: Fjärrvärmepriserna samt driftkostnaden för värmepumpar är objektivt beräknade av undersökningen Nils Holgersson: Medelpriset för fjärrvärme i Sverige år 2006: 65,1 öre/kwh Stockholms kommun: Malmö kommun: Göteborg kommun: 77,5 öre / kwh 62,3 öre / kwh 66,6 öre / kwh Medeldriftkostnaden för värmepump i Sverige år 2006: 43,5 öre/kwh kr Besparing(SEK) per år - värmepump* vs fjärrvärme** Medelbesparing Sverige Stockholm Göteborg Malmö kr kr Besparing per år(sek) kr kr kr kr kr kr 0 kr Energiförbrukning per år(kwh) * Driftskostnaden för värmepump antas till 38,3 öre/kwh enligt avgiftsundersökningen "Nils Holgersson" ( **Driftskostnaden per kwh antas här till 63,5 öre/kwh (medelpriset i Sverige) enligt avgiftsundersökningen "Nils Holgersson" (

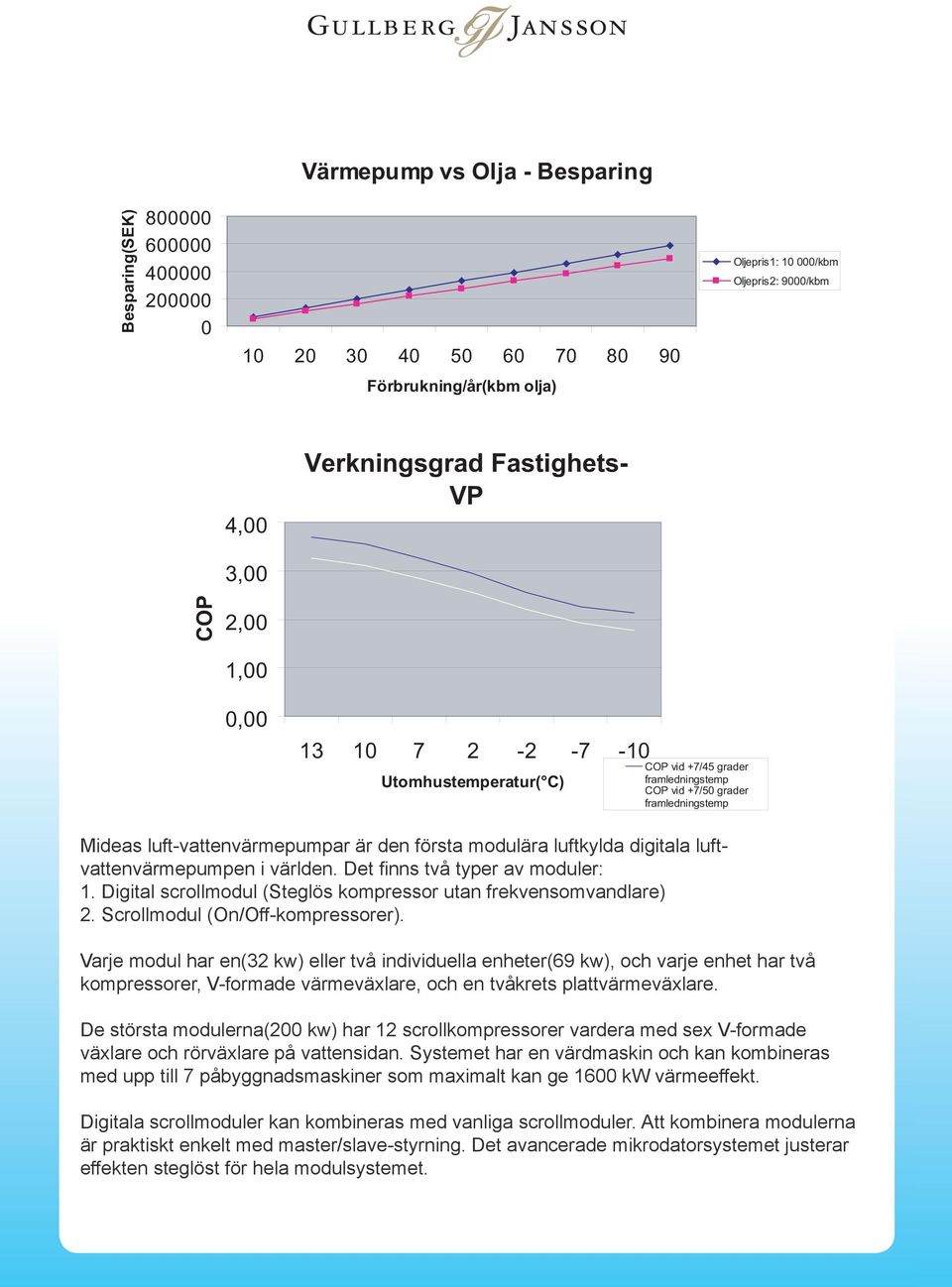

4 Värmepump vs Olja - Besparing Besparing(SEK) Oljepris1: /kbm Oljepris2: 9000/kbm Förbrukning/år(kbm olja) 4,00 Verkningsgrad Fastighets- VP 3,00 COP 2,00 1,00 0, Utomhustemperatur( C) COP vid +7/45 grader framledningstemp COP vid +7/50 grader framledningstemp Mideas luft-vattenvärmepumpar är den första modulära luftkylda digitala luftvattenvärmepumpen i världen. Det finns två typer av moduler: 1. Digital scrollmodul (Steglös kompressor utan frekvensomvandlare) 2. Scrollmodul (On/Off-kompressorer). Varje modul har en(32 kw) eller två individuella enheter(69 kw), och varje enhet har två kompressorer, V-formade värmeväxlare, och en tvåkrets plattvärmeväxlare. De största modulerna(200 kw) har 12 scrollkompressorer vardera med sex V-formade växlare och rörväxlare på vattensidan. Systemet har en värdmaskin och kan kombineras med upp till 7 påbyggnadsmaskiner som maximalt kan ge 1600 kw värmeeffekt. Digitala scrollmoduler kan kombineras med vanliga scrollmoduler. Att kombinera modulerna är praktiskt enkelt med master/slave-styrning. Det avancerade mikrodatorsystemet justerar effekten steglöst för hela modulsystemet.

5 Gullberg & Jansson samarbetar med ett rikstäckande nät av kyl- och VVS-företag som utför installation och arbete. Är ni intresserade av fastighetsvärmepumpar kan ni kontakta vår lokala ÅF för en kostnadsfri rådgivning och offert. Vänligen fyll i nedanstående intresseanmälan och posta den till Gullberg & Jansson så kontaktar vår lokala ÅF Er. Alternativt kontakta oss direkt via E-post nedan. Intresseanmälan Typ av fastighet Yta m² Värmesystem Företag Kontaktperson Adress Telefon Med vänlig hälsning Marcus Gullberg Gullberg & Jansson AB Smältaregatan 6 S HÖGANÄS Telefon +46 (0) Telefax +46 (0) info@gullbergjansson.se Internet:

6 Specifikation luft/vatten-värmepump Nedanstående moduler kan kombineras valfritt upp till 1600 kw värmeeffekt. Varje modul är fristående och vid parallellkoppling används en master och resterande moduler är slavar. Modell MGA-D(30-200)W/S(N2) Värmeeffekt(kw) Kyleffekt(kw) Förbrukning värme(kw) 9, Förbrukning kyla(kw) 10 21,5 62 Spänning(V/Faser/ 380/3/50 380/3/50 380/3/50 Styrning Säkerhetsdetaljer Vajerkontroll, manuell eller automatisk start, digital status och alarmfunktion Låg- och högtryckspressostat, antifrostbrytare, flödesvakt, överbelastningsskydd, fassekvensskydd Köldmedia R407c R407c R407c Fyllnadsmängd 9 kg 9+9 kg 70 kg Vattensystem Värmeväxlare luftsida Vattenflöde (m³/h) Tryckfall (kpa) Värmeväxlare Max arbetstryck(mpa) Anslutningsdimension (mm) 5,2 11,2 31,8 29,4 29,4 15 Plattvärmeväxlare, rostfritt stål Plattvärmeväxlare, rostfritt stål 1,0 1,0 1, Rörväxlare Typ V-format batteri V-format batteri V-format batteri Luftflöde(m³/h) Nettomått(L/B/H; mm) 1514/850/ /850/ /2060/2430 Total vikt(kg) Bruttomått 1620/1034/ /1034/ /2250/ Alla effekter angivna vid +7/45 grader i värmedrift samt +7/12 grader i kyldrift. GULLBERG & JANSSON AB Smältaregatan 6 S HÖGANÄS Tel +46 (0) (0) info@gullbergjansson.se
