Tryckluft Varför tryckluft?

Transkript

1 Varför tryckluft? Enkelt att distrubiera och ansluta Små verktyg med mycket kraft Ger ej upphov till gnistor (explosiva miljöer) Användning Maskinstyrningar sproduktion 100 % 5 % % 1

2 Kolvkompressor (hemmabruk) Skruvkompressor 2

3 Pålastad Avlastad Avstängd 3

4 Total energiförbrukning för en helg. Fredag kl till måndag = 63 timmar. Energiförbrukningen för 100 kw kompressor blir 2349 kwh Energiförbrukningen för 25 kw kompressor blir 1082 kwh Skillnaden blir 1267 kwh á 45 öre = 570 kr / helg eller 50 helger = kr Total energiförbrukning för 25 kw kompressor: Total energiförbrukning för 100 kw kompressor: (( ) x 115 ) / 60 + ( 10 x 240 ) / 60 (( 100 = 68,7 30 kwh ) x 25 ) / 60 + ( 30 x 240 ) / 60 = 149,2 kwh Mätning av tryckluftkompressor S 4

5 Mätning med Fluke 41 Mätning med Fluke 41: Mätning av matning i ställverksfack Mätning med strömtång Mätning med strömtång 5

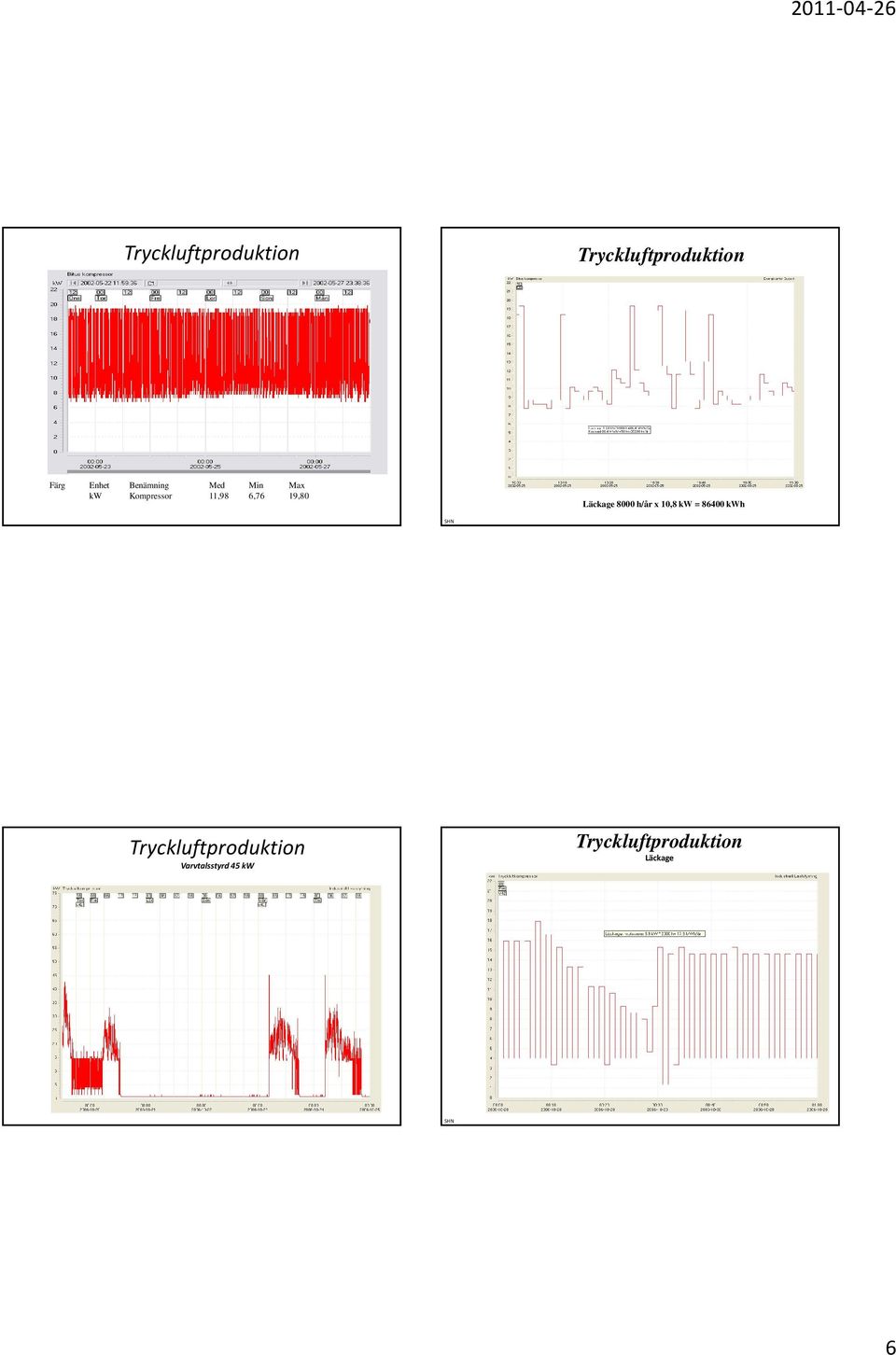

6 produktion produktion Färg Enhet Benämning Med Min Max kw Kompressor 11,98 6,76 19,80 Läckage 8000 h/år x 10,8 kw = kwh produktion Varvtalsstyrd 45 kw produktion Läckage 6

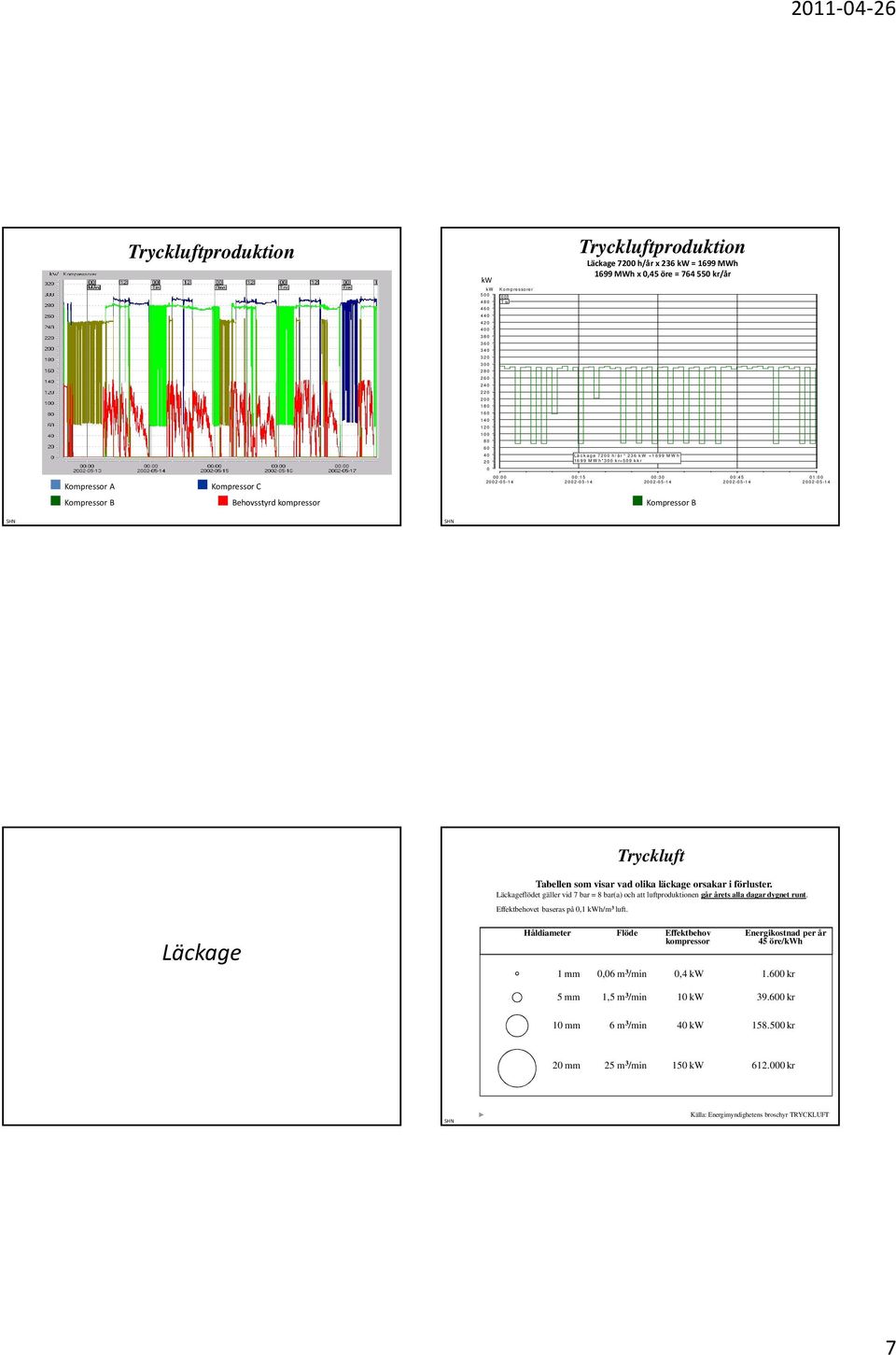

7 produktion kw produktion Läckage 7200 h/år x 236 kw = 1699 MWh 1699 MWh x 0,45 öre = kr/år k W K o m p re s so re r T is L ä c k a g e h / å r * k W = M W h M W h *3 0 0 k r= k k r 0 Kompressor A Kompressor B Kompressor C Behovsstyrd kompressor 0 0 : : : Kompressor B 0 0 : : Tabellen som visar vad olika läckage orsakar i förluster. Läckageflödet gäller vid 7 bar = 8 bar(a) och att luftproduktionen går årets alla dagar dygnet runt. Effektbehovet baseras på 0,1 kwh/m 3 luft. Läckage Håldiameter Flöde Effektbehov Energikostnad per år kompressor 45 öre/kwh 1 mm 0,06 m 3 /min 0,4 kw kr 5 mm 1,5 m 3 /min 10 kw kr 10 mm 6 m 3 /min 40 kw kr 20 mm 25 m 3 /min 150 kw kr Källa: Energimyndighetens broschyr TRYCKLUFT 7

8 Läckage Läckagekontroll D Antag D = 10 mm d Ett läckagehål motsvarande 1 mm i diameter motsvarar då en koppling med D d = 0,05 mm, alltså en spalt på 0,025 mm Eller om vi har ett läckagehål motsvarande 5 mm i diameter motsvarar det 25 kopplingar med en spalt på 0,025 mm Gammal och ny kompressor 8

9 Energieffektiva åtgärder Exempel Åtgärder Ha inte distributionsnätet trycksatt längre tid än nödvändigt. Sänk trycket. Lägre tryck ger lägre läckage (ca 14% / bar). Stamnät och distributionsnät ska vara helsvetsat och därmed helt tätt. Stamnät bör sektioneras mellan olika byggnader och större produktionsavsnitt. Eftersom stamnät och distributionsnät ska vara tätt, anordnas hellre automatiska avstängningsventiler mot förbrukare och uttag som ej behöver luft kontinuerligt. Vattenburen värmeåtervinning Luftkyld kompressor utrustad med vattenburet återvinningssystem På kompressorn anslutes en värmeväxlare (kylvätska/vatten) i serie med den ordinarie värmeväxlaren (kylvätska/luft) som i detta fall fungerar som reserv- eller restkylare. Primärt sker kylning i värmeväxlaren (kylvätska/vatten) i vilken vattnet kan nå en temperatur av upp till ca. 70 C. Ca. 80 % av den till kompressorn tillförda energin kan överföras till vattnet 9

10 Återvinning (exempel) Luftburet värmeåtervinningssystem Vintertid leds den varma luften från kompressorns luftuttag in i angränsande lokal genom en kanal. Luft återförs från denna lokal till kompressorrummet genom ett spjäll. Sommartid tas kylluften utomhus genom ett spjäll och återförs utomhus genom kanalen som då är stängd för värmeåtervinning till angränsande lokal Värmeåtervinning Luftkylda kompressorer Kompressorerna på kläppen är luftkylda vilket att kan flytta varm luft till närliggande lokaler som behöver värmas. Installationen blir enkbetyder el, men nackdelen är begränsningar i hur långt värmen kan flyttas. Återvinningspotential Ca 500 MWh värme är möjligt att återvinna från kompressorerna på Kläppen. Installera vätskekylning Genom att installera vätskekylning på kompressorerna fås ett bredare användningsområde för den återvunna värmen. Kylvattnet från kompressorn passerar en värmeväxlare som ger vatten med en temperatur på ca 75 C. Lämpliga objekt Det varma vattnet kan sedan värma fem av service husen som tillsammans använder 500 MWh el för uppvärmning. 10

11 Elektriska ställdon Elverktyg Slut 11
