Björnsonsgatan 62-66, Blackeberg - Varmvatten, värme, VVC-förluster och övriga förluster sommartid.

Transkript

1 Björnsonsgatan 62-66, Blackeberg - Varmvatten, värme, VVC-förluster och övriga förluster sommartid. Denna rapport redovisar resultat från mätningar av system för varmvatten och VVC i kv Ungraren, Björnsonsgatan 62-66, Blackeberg. 1. Objektbeskrivning Fastigheten består av 3 byggnader med totalt 70 lägenheter och sammanlagd A temp= 7536 m 2. Fjärrvärmeundercentral är belägen i mittbyggnaden, Björnsonsgatan 64 och denna undercentral försörjer även Björnsonsgatan 62 och 66 med värme, varmvatten, kallvatten och vvc via rörkulvert i mark. Bild 1.1. Kv Ungraren, Björnsonsgatan Bild 1.2. Situationsplan. 1

2 Bild 1.3. Flödesschema VS. 2. Mätningar Bild 2.1. Uppmätt energianvändning under perioden 26 maj till 1 september, 2014 (100 dygn). Av fjärrvärmeanvändning kwh gick kwh (81%) till varmvattenvärmning, 5040 kwh (10%) som VVC-förluster, 260 kwh (0,5%) till värmesystem och 4464 kwh (9%) som övriga värmeförluster i fjärrvärmeundercentral. 2

3 Bild 2.2. Uppmätt energianvändning under perioden 18 till 25 augusti, 2014 (7 dygn). Av fjärrvärmeanvändingen 3810 kwh gick 3199 kwh (84%) till varmvattenvärmning, 353 kwh (9,3%) som VVC-förluster, 18 kwh (0,5%) till värmesystem och 240 kwh (6,3%) som övriga värmeförluster i fjärrvärmeundercentral.värmesystemets cirkulationspump VS21-P21 är i normal drift, dvs går endast en kort stund varje dygn för motionering. Bild 2.3. Uppmätt energianvändning under perioden 25 augusti till 1 september, 2014 (7 dygn). Av fjärrvärmeanvändingen 3767 kwh gick 3209 kwh (85%) till varmvattenvärmning, 353 kwh (9,4%) som VVC-förluster, 0 kwh (0,5%) till värmesystem och 205 kwh (5,4%) som övriga värmeförluster i fjärrvärmeundercentral. Värmesystemets cirkulationspump VS21-P21 är avstängd på manöveromkopplare samt avstängningsventil i VS21 sekundär är stängd. 3

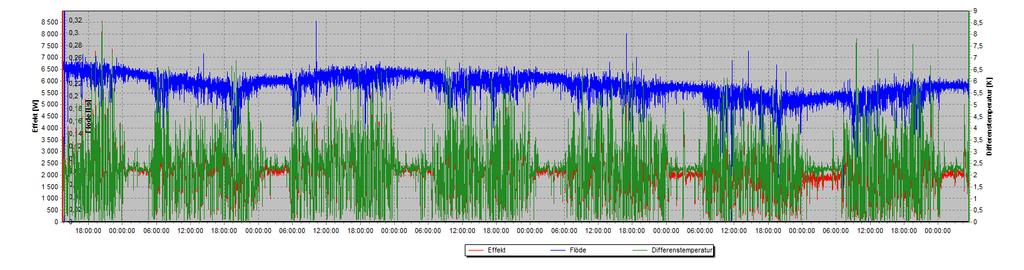

4 Ström, A BILAGA 7: BJÖRNSONSGATAN Bild 2.4. Resultat från loggning av effekt i vvc-krets. Differenstryck, flöde över STAD-ventil samt temperaturdifferens varmvatten/vvc. Medelvärde av effektförlust uppgår till ca 2,1 kw motsvarande 2,1*8760 dvs kwh/år. Bild 2.5. Resultat från loggning av temperaturer i varmvatten och vvc-krets. Medeltemperaturdifferensen uppgår till 2,3 C. Stora svängningar i varmvattentemperatur. 0,25 0,20 0,15 0,10 0,05 0,00 15:20 02:10 13:00 23:50 10:40 21:30 08:20 19:10 06:00 16:50 03:40 14:30 01:20 12:10 23:00 09:50 18 till 25 augusti 2014 Bild 2.6. Loggning av ström till cirkulationspump i värmesystem, VS21. Pumpen startar för motionering varje dag kl 1100, övrig tid stillestånd. 4

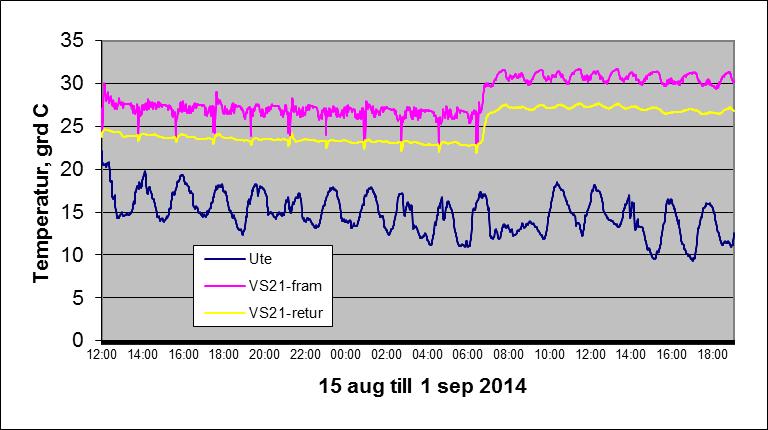

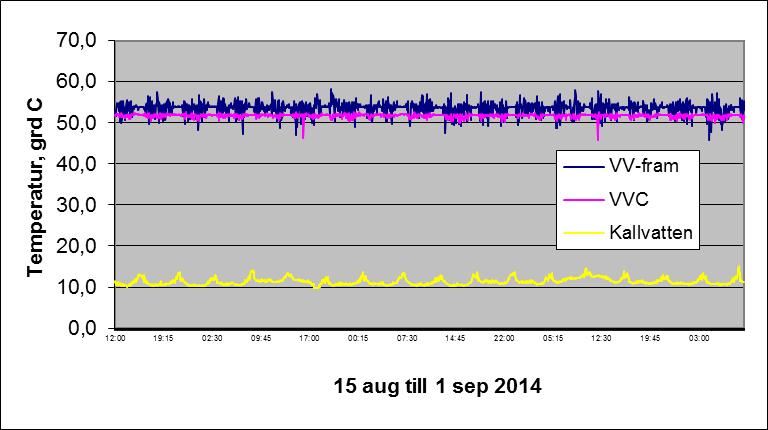

5 Bild 2.7. Loggning av yttemperaturer på rör i värmesystem under perioden 15 augusti till 1 september VS21. Cirlulationspump VS21-P21 är nomalt avstängd men startar/stoppar 1 ggr/dygns för motionskörning. Pumpen stängdes av 25 augusti, klockan 14:05 och även avstängningsventil. Se bildbilaga. Bilder Bild 2.8. Loggning av yttemperaturer på rör för varmvatten och VVC under perioden 15 augusti till 1 september. 5

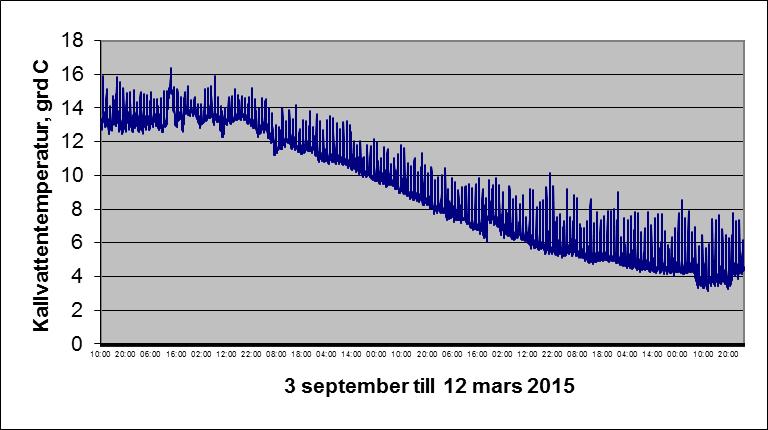

6 Bild 2.9. Loggning av yttemperaturer på rör för inkommande kallvatten undeer perioden 3 september 2014 till 12 mars Se även bild 11 i bildbilagan. Bild För perioden 26 maj 2014 till 26 maj 2015 uppgick fjärrvärmeanvändningen till 392,6 MWh. Av detta bedöms 200 MWh ha gått till varmvattenberedning, 18,4 MWh till VVC-förluster och 174,15 till värmesystem och övrigt. 3. Resultat slutsatser Baserat på genomförda mätningar bedöms årliga VVC-förluster till 365/100*5040=18400 kwh motsvarande 18400/7536=2,4 kwh/m 2, år. Övriga värmeförluster i fjärrvärmeundercentralen beräknades till 4464 kwh för perioden dvs. 365/100*4464=16300 kwh/år motsvarande 2,2 6

7 kwh/m 2. Detta motsvarar en kontinuerlig värmeeffektförlust av 4464/100/24=1,9 kw. Totalt uppgår alltså VVC-förluster och övriga förluster till 2,4+2,2=4,6 kwh/m 2,år. 7

8 Bilaga 1 - Mätaravläsningar Datum Fjärrvärme kwh Varmvatten m3 KV1 KV2 KV3 KV4 S:A KV , , , , , , , , , , , /5-14 till 12/ , Per dygn 1075, , ,8034 5,017 6, , ,9 365 dygn Varmvatten 200 VVC 18,4 Värme+övrigt 174,15 S:a fjärrvärme 392,55 26/5 till 3/ / /8-1/9-14 Fjärrvärme ,0% ,0% Varmvatten 833,785 64,99 65,182 VV-temp 53, KV-temp Varmvatten ,0% ,2% VVC-förluster ,1 kw 353 9,3% 353 9,4% VS21-värme 260 0,107 kw 18 0,5% 0 0,0% Övriga förluster ,3% 205 5,4% Totalt VV+VVC+VS ,7% ,6% Övriga förluster (Värmeförluster i UC, medeleffekt: 4464/100/24=1,86 kw) 8

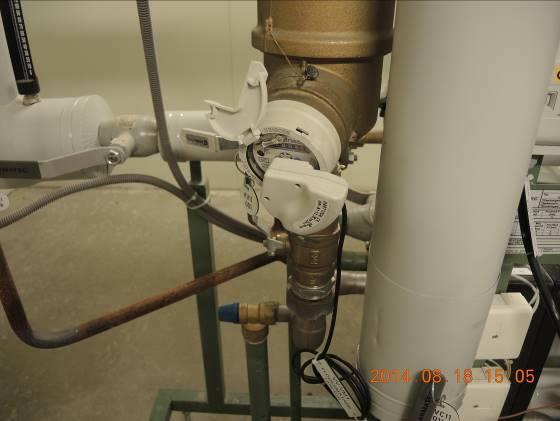

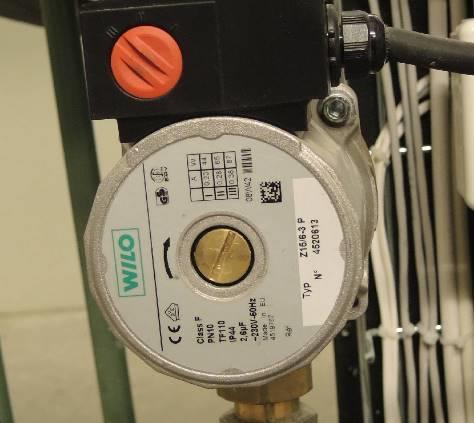

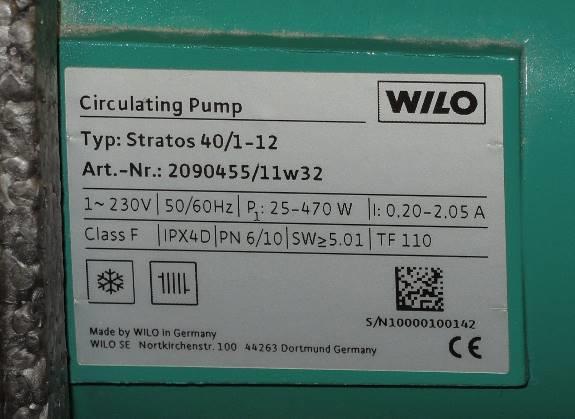

9 Bilaga 2 - Bilder Bild 1. Fjärrvärmeundercentral. Bild 2. Loggning av flöde och temperaturer i värmesystem VS21. Bild 3. VVC-pump har märkeffekt W. Bild 4. Cirkulationspump värme, VS21 Bild 5. Loggning av VVC-förluster. Bild 6. Flödesmätare, VV. 9

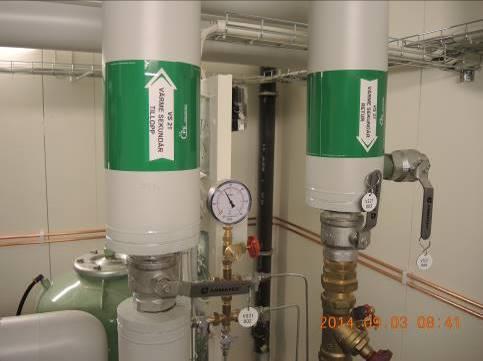

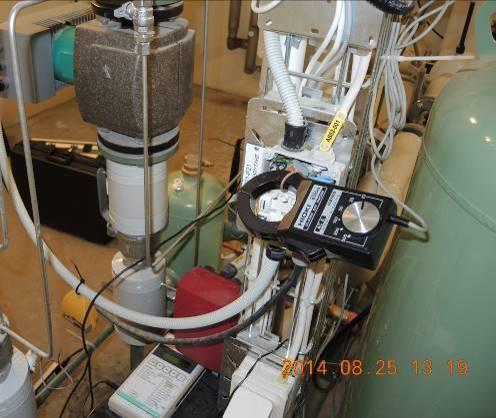

10 Bild 7. Styrventil, VV har kvs=3,0. Bild 8. Loggning av ström till pump VS21. Bild 9. Loggningar utfördes med pump VS21- P21 dels i läge Auto och dels i läge 0. Bild 10. Loggningar utfördes med avstängningsventil, VS21 dels i läge öppen och dels i läge stängd. Bild 11. Loggning av yttemperatur på kallvattenrör. Bild 12. Momentanmätning av yttemperatur på kallvattenrör. 10

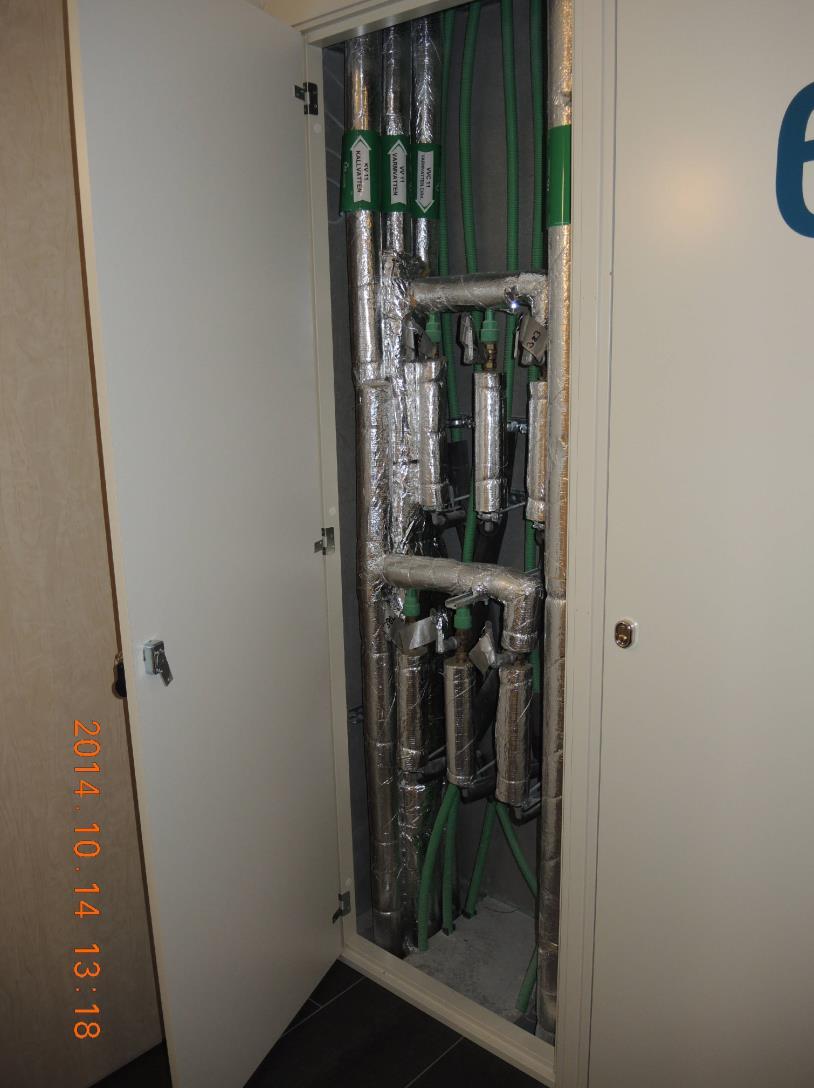

11 Bild 13. Momentanmätning av yttemperatur på varmvattenrör. Bild 14. Momentanmätning av yttemperatur på vvc-rör. Bild 15. Rörschakt i trapphus med varmvatten, VVC och kallvatten. Från schaktet till tappställen i lägenheter dras rören i tomrör som utgör enda värmeisolering. 11
