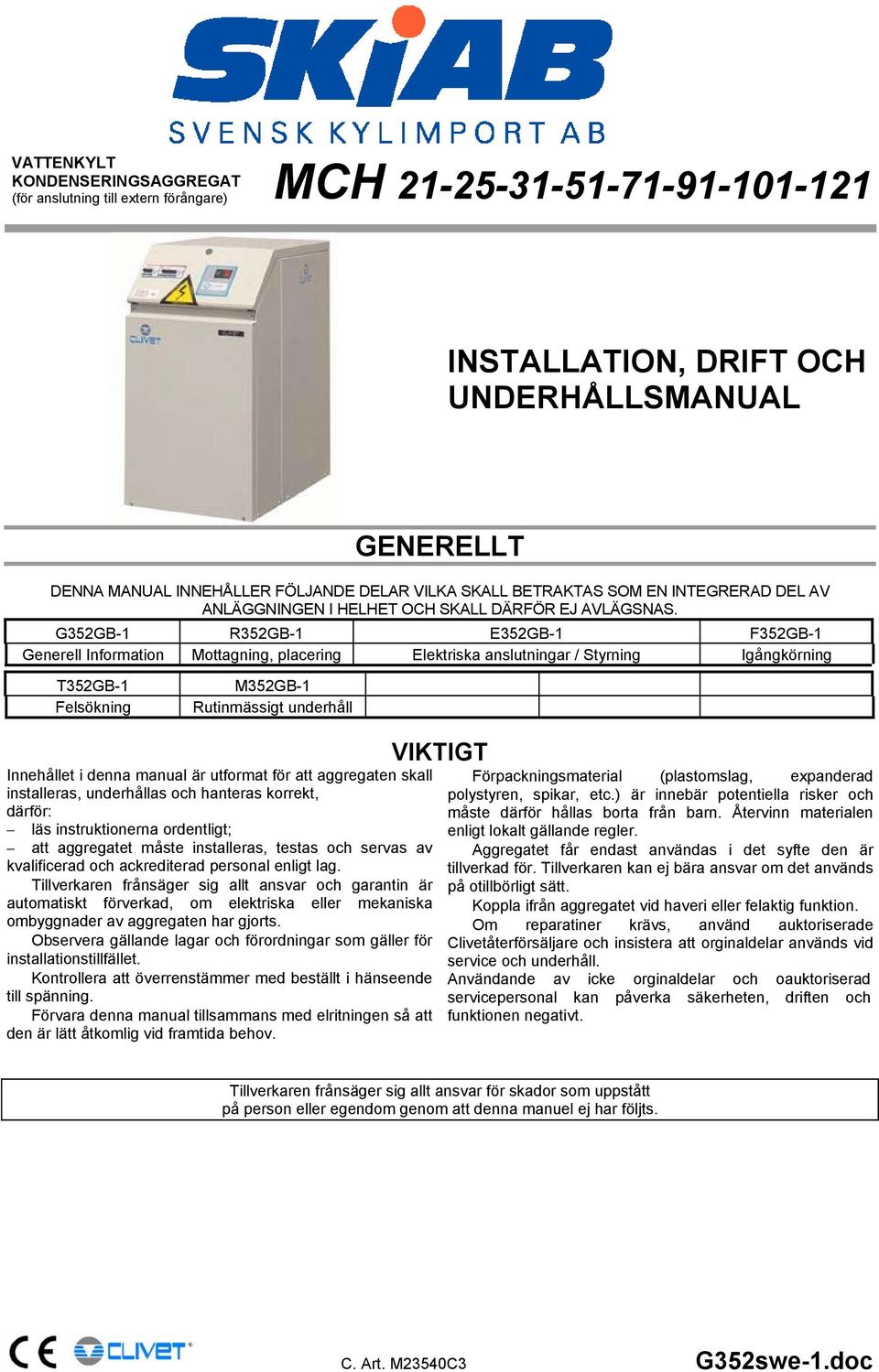

1 VATTENKYLT KONDENSERINGSAGGREGAT (för anslutning till extern förångare) MCH INSTALLATION, DRIFT OCH UNDERHÅLLSMANUAL GENERELLT DENNA MANUAL INNEHÅLLER FÖLJANDE DELAR VILKA SKALL BETRAKTAS SOM EN INTEGRERAD DEL AV ANLÄGGNINGEN I HELHET OCH SKALL DÄRFÖR EJ AVLÄGSNAS. G352GB-1 R352GB-1 E352GB-1 F352GB-1 Generell Information Mottagning, placering Elektriska anslutningar / Styrning Igångkörning T352GB-1 Felsökning M352GB-1 Rutinmässigt underhåll Innehållet i denna manual är utformat för att aggregaten skall installeras, underhållas och hanteras korrekt, därför: läs instruktionerna ordentligt; att aggregatet måste installeras, testas och servas av kvalificerad och ackrediterad personal enligt lag. Tillverkaren frånsäger sig allt ansvar och garantin är automatiskt förverkad, om elektriska eller mekaniska ombyggnader av aggregaten har gjorts. Observera gällande lagar och förordningar som gäller för installationstillfället. Kontrollera att överrenstämmer med beställt i hänseende till spänning. Förvara denna manual tillsammans med elritningen så att den är lätt åtkomlig vid framtida behov. VIKTIGT Förpackningsmaterial (plastomslag, expanderad polystyren, spikar, etc.) är innebär potentiella risker och måste därför hållas borta från barn. Återvinn materialen enligt lokalt gällande regler. Aggregatet får endast användas i det syfte den är tillverkad för. Tillverkaren kan ej bära ansvar om det används på otillbörligt sätt. Koppla ifrån aggregatet vid haveri eller felaktig funktion. Om reparatiner krävs, använd auktoriserade Clivetåterförsäljare och insistera att orginaldelar används vid service och underhåll. Användande av icke orginaldelar och oauktoriserad servicepersonal kan påverka säkerheten, driften och funktionen negativt. Tillverkaren frånsäger sig allt ansvar för skador som uppstått på person eller egendom genom att denna manuel ej har följts. C. Art. M23540C3 G352swe-1.doc

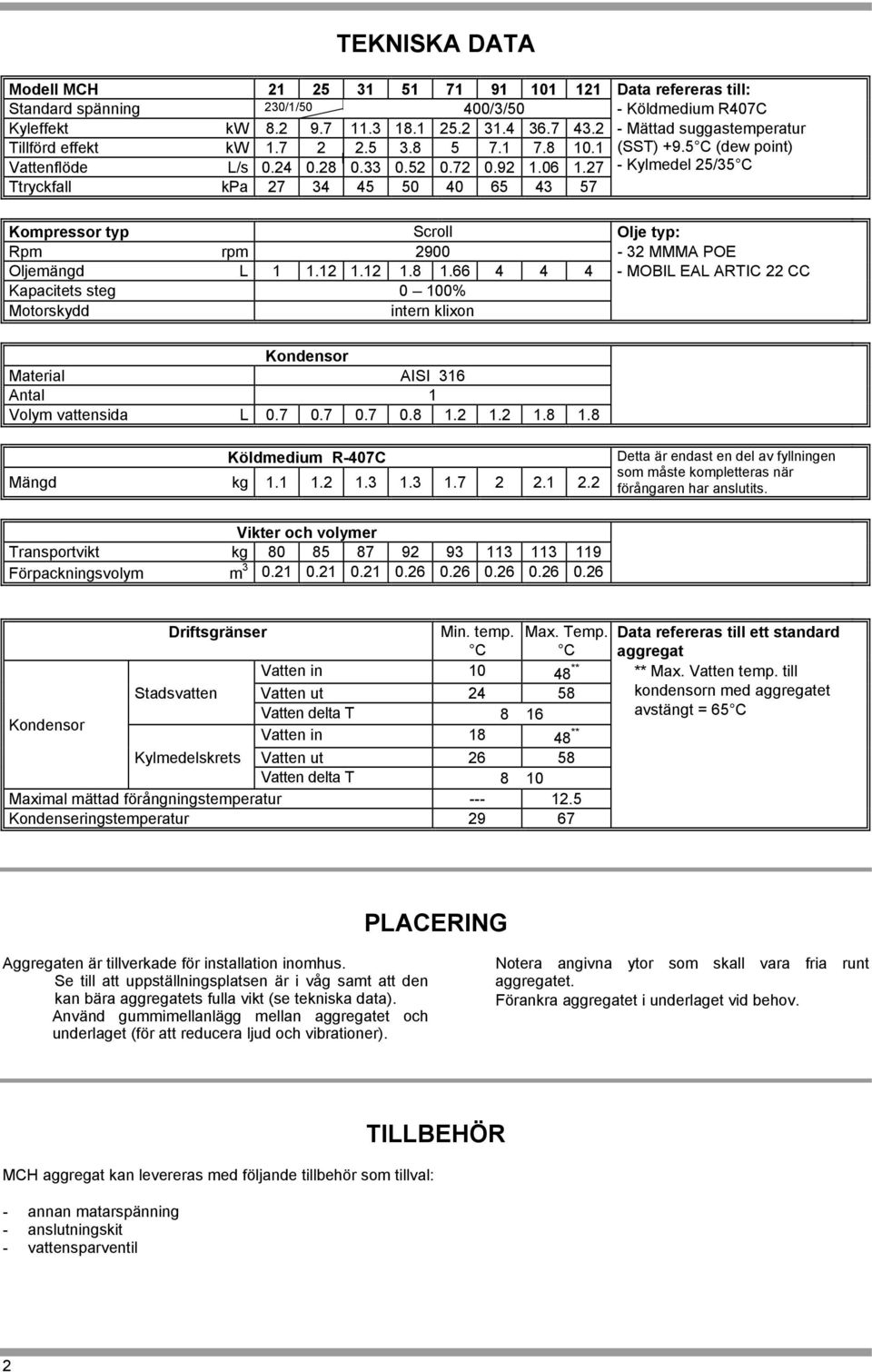

2 TEKNISKA DATA Modell MCH Data refereras till: Standard spänning 230/1/50 400/3/50 - Köldmedium R407C Kyleffekt kw Mättad suggastemperatur Tillförd effekt kw (SST) +9.5 C (dew point) Vattenflöde L/s Kylmedel 25/35 C Ttryckfall kpa Kompressor typ Scroll Olje typ: Rpm rpm MMMA POE Oljemängd L MOBIL EAL ARTIC 22 CC Kapacitets steg 0 100% Motorskydd intern klixon Kondensor Material AISI 316 Antal 1 Volym vattensida L Köldmedium R-407C Mängd kg Detta är endast en del av fyllningen som måste kompletteras när förångaren har anslutits. Vikter och volymer Transportvikt kg Förpackningsvolym m Kondensor Driftsgränser Min. temp. Max. Temp. C C Vatten in ** Stadsvatten Vatten ut Vatten delta T 8 16 Vatten in ** Kylmedelskrets Vatten ut Vatten delta T 8 10 Maximal mättad förångningstemperatur Kondenseringstemperatur Data refereras till ett standard aggregat ** Max. Vatten temp. till kondensorn med aggregatet avstängt = 65 C PLACERING Aggregaten är tillverkade för installation inomhus. Se till att uppställningsplatsen är i våg samt att den kan bära aggregatets fulla vikt (se tekniska data). Använd gummimellanlägg mellan aggregatet och underlaget (för att reducera ljud och vibrationer). Notera angivna ytor som skall vara fria runt aggregatet. Förankra aggregatet i underlaget vid behov. MCH aggregat kan levereras med följande tillbehör som tillval: - annan matarspänning - anslutningskit - vattensparventil TILLBEHÖR 2

3 FRIA YTOR En korrekt placering är viktigt för optimal funktion och drift. Dessutom skall minsta fria ytor runt om aggregatet respekteras för lätt åtkomst vid service och underhåll. Följande ritningar visar förslag på olika lösningar. Notera: Dimensioner är i mm INSTÄLLNING AV SÄKERHETSUTRUSTNING Bryt Slut Högtryckspressostat (kpa) Smältplugg ( C) 120 Lågtryckspressostat (kpa) Max. kompressor starter per timma 10 Hetgastermostat ( C) 120 LÖDNING (KÖLDMEDIEANSLUTNINGAR) 1) Lägg på flussmedel i lagom mängd på kopparrrören (OBS. om flussmedlet är flytande eller i överflöd, kan det rinna in i röret och orsaka korrosion). 2) Kyl med våta trasor enligt bild till höger (A-A ) runt rören (B), på insidan och utsidan av panelen (C) 3) Löda med lagom värme utan att materialen överhettas. 4) Kyl av röret och borsta bort överflödigt flussmedel. 5) Kontrollerar att lödningen ser tät ut. 6) Provtryck, vacumsug och fyll på. B A A C 3

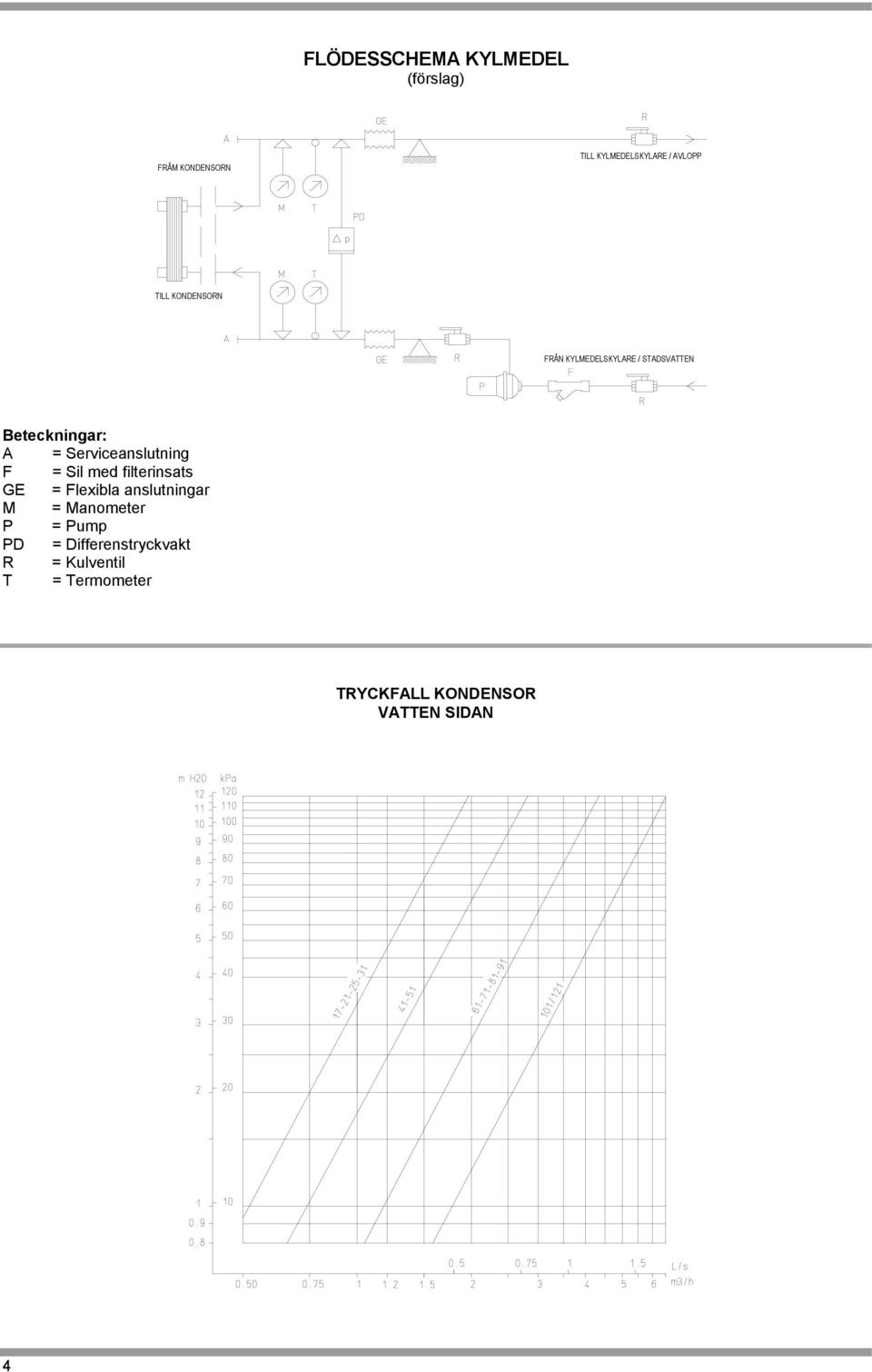

4 FLÖDESSCHEMA KYLMEDEL (förslag) FRÅM KONDENSORN TILL KYLMEDELSKYLARE / AVLOPP TILL KONDENSORN FRÅN KYLMEDELSKYLARE / STADSVATTEN Beteckningar: A = Serviceanslutning F = Sil med filterinsats GE = Flexibla anslutningar M = Manometer P = Pump PD = Differenstryckvakt R = Kulventil T = Termometer TRYCKFALL KONDENSOR VATTEN SIDAN 4

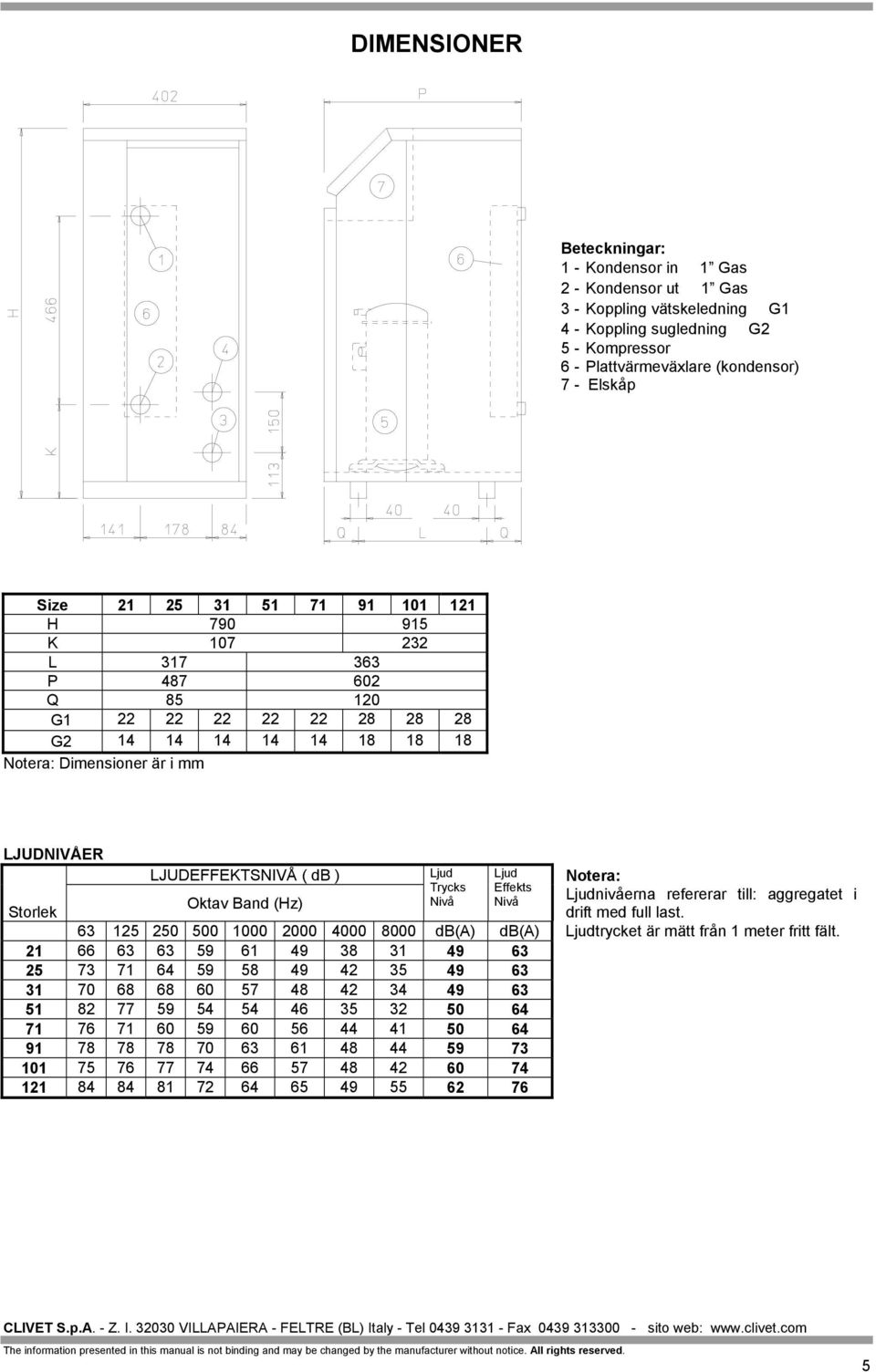

5 DIMENSIONER Beteckningar: 1 - Kondensor in 1 Gas 2 - Kondensor ut 1 Gas 3 - Koppling vätskeledning G1 4 - Koppling sugledning G2 5 - Kompressor 6 - Plattvärmeväxlare (kondensor) 7 - Elskåp Size H K L P Q G G Notera: Dimensioner är i mm LJUDNIVÅER Storlek LJUDEFFEKTSNIVÅ ( db ) Oktav Band (Hz) Ljud Trycks Nivå Ljud Effekts Nivå db(a) db(a) Notera: Ljudnivåerna refererar till: aggregatet i drift med full last. Ljudtrycket är mätt från 1 meter fritt fält. CLIVET S.p.A. - Z. I VILLAPAIERA - FELTRE (BL) Italy - Tel Fax sito web: The information presented in this manual is not binding and may be changed by the manufacturer without notice. All rights reserved. 5
