1 det naturliga valet Drift & skötselinstruktioner Compact DX CSD/CSU / 3 / 50

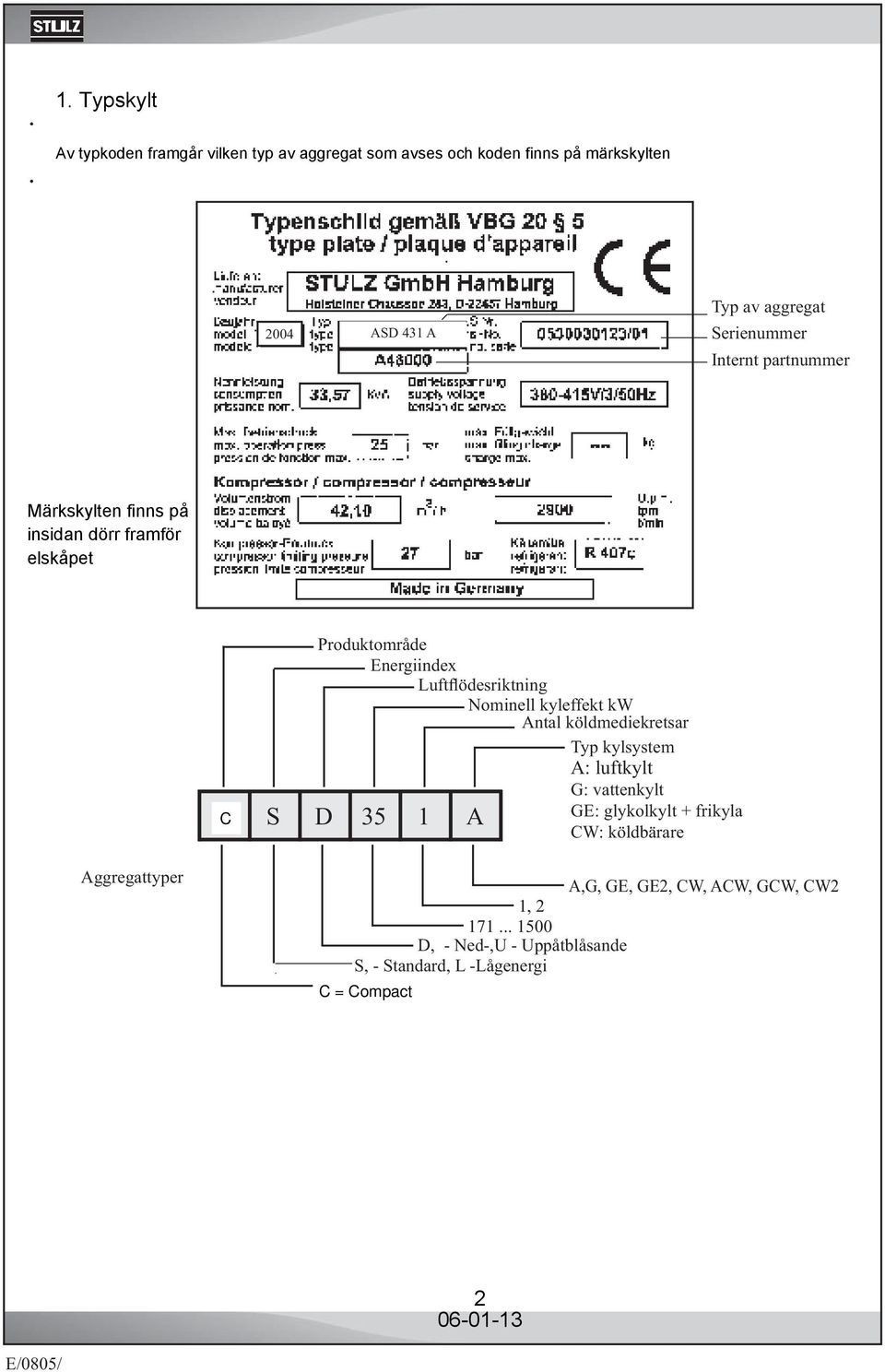

2 .. 1. Typskylt Av typkoden framgår vilken typ av aggregat som avses och koden finns på märkskylten 2004 ASD 431 A Typ av aggregat Serienummer Internt partnummer Märkskylten finns på insidan dörr framför elskåpet Produktområde Energiindex A S D 35 1 A Luftflödesriktning Nominell kyleffekt kw Antal köldmediekretsar Typ kylsystem A: luftkylt G: vattenkylt GE: glykolkylt + frikyla CW: köldbärare Aggregattyper A,G, GE, GE2, CW, ACW, GCW, CW2 1, D, - Ned-,U - Uppåtblåsande S, - Standard, L -Lågenergi A = CyberAir 2 E/0805/

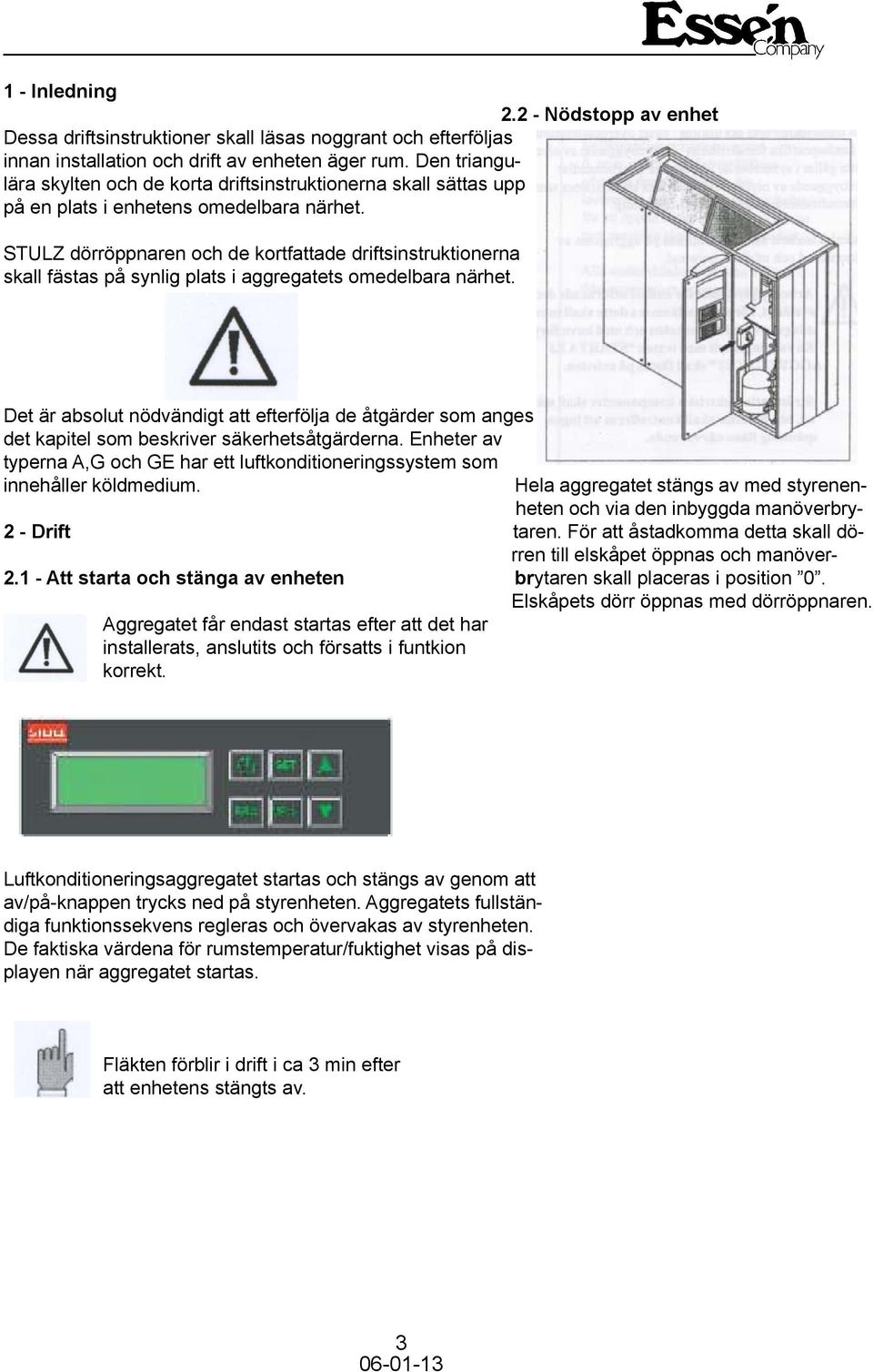

3 1 - Inledning Nödstopp av enhet Dessa driftsinstruktioner skall läsas noggrant och efterföljas innan installation och drift av enheten äger rum. Den triangulära skylten och de korta driftsinstruktionerna skall sättas upp på en plats i enhetens omedelbara närhet. STULZ dörröppnaren och de kortfattade driftsinstruktionerna skall fästas på synlig plats i aggregatets omedelbara närhet. Det är absolut nödvändigt att efterfölja de åtgärder som anges i det kapitel som beskriver säkerhetsåtgärderna. Enheter av typerna A,G och GE har ett luftkonditioneringssystem som innehåller köldmedium. Hela aggregatet stängs av med styrenenheten och via den inbyggda manöverbry- 2 - Drift taren. För att åstadkomma detta skall dörren till elskåpet öppnas och manöver Att starta och stänga av enheten brytaren skall placeras i position 0. Elskåpets dörr öppnas med dörröppnaren. Aggregatet får endast startas efter att det har installerats, anslutits och försatts i funtkion korrekt. Luftkonditioneringsaggregatet startas och stängs av genom att av/på-knappen trycks ned på styrenheten. Aggregatets fullständiga funktionssekvens regleras och övervakas av styrenheten. De faktiska värdena för rumstemperatur/fuktighet visas på displayen när aggregatet startas. Fläkten förblir i drift i ca 3 min efter att enhetens stängts av. 3

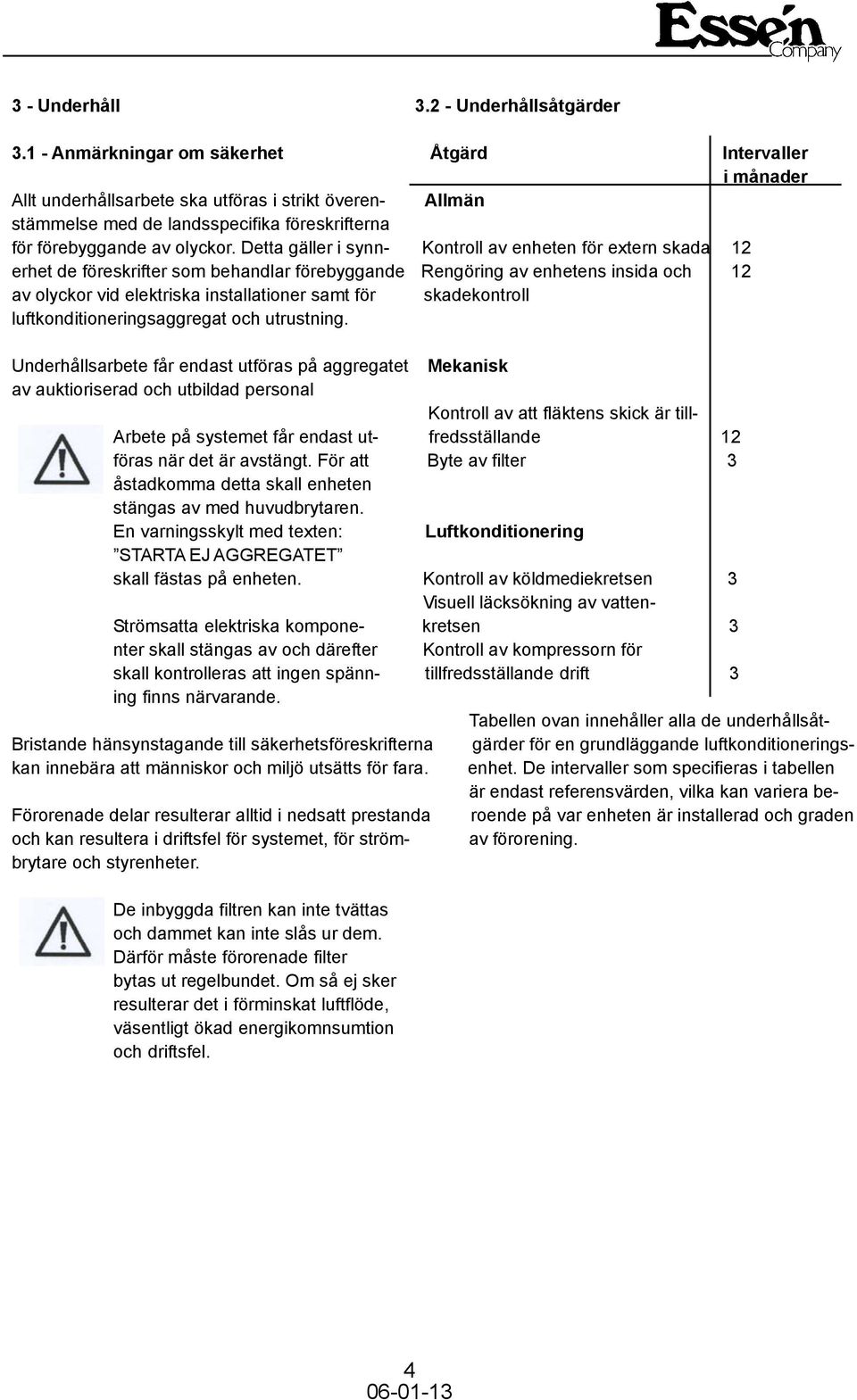

4 3 - Underhåll Underhållsåtgärder Anmärkningar om säkerhet Åtgärd Intervaller i månader Allt underhållsarbete ska utföras i strikt överen- Allmän stämmelse med de landsspecifika föreskrifterna för förebyggande av olyckor. Detta gäller i synn- Kontroll av enheten för extern skada 12 erhet de föreskrifter som behandlar förebyggande Rengöring av enhetens insida och 12 av olyckor vid elektriska installationer samt för skadekontroll luftkonditioneringsaggregat och utrustning. Underhållsarbete får endast utföras på aggregatet Mekanisk av auktioriserad och utbildad personal Kontroll av att fläktens skick är till- Arbete på systemet får endast ut- fredsställande 12 föras när det är avstängt. För att Byte av filter 3 åstadkomma detta skall enheten stängas av med huvudbrytaren. En varningsskylt med texten: Luftkonditionering STARTA EJ AGGREGATET skall fästas på enheten. Kontroll av köldmediekretsen 3 Visuell läcksökning av vatten- Strömsatta elektriska kompone- kretsen 3 nter skall stängas av och därefter Kontroll av kompressorn för skall kontrolleras att ingen spänn- tillfredsställande drift 3 ing finns närvarande. Tabellen ovan innehåller alla de underhållsåt- Bristande hänsynstagande till säkerhetsföreskrifterna gärder för en grundläggande luftkonditioneringskan innebära att människor och miljö utsätts för fara. enhet. De intervaller som specifieras i tabellen är endast referensvärden, vilka kan variera be- Förorenade delar resulterar alltid i nedsatt prestanda roende på var enheten är installerad och graden och kan resultera i driftsfel för systemet, för ström- av förorening. brytare och styrenheter. De inbyggda filtren kan inte tvättas och dammet kan inte slås ur dem. Därför måste förorenade filter bytas ut regelbundet. Om så ej sker resulterar det i förminskat luftflöde, väsentligt ökad energikomnsumtion och driftsfel. 4

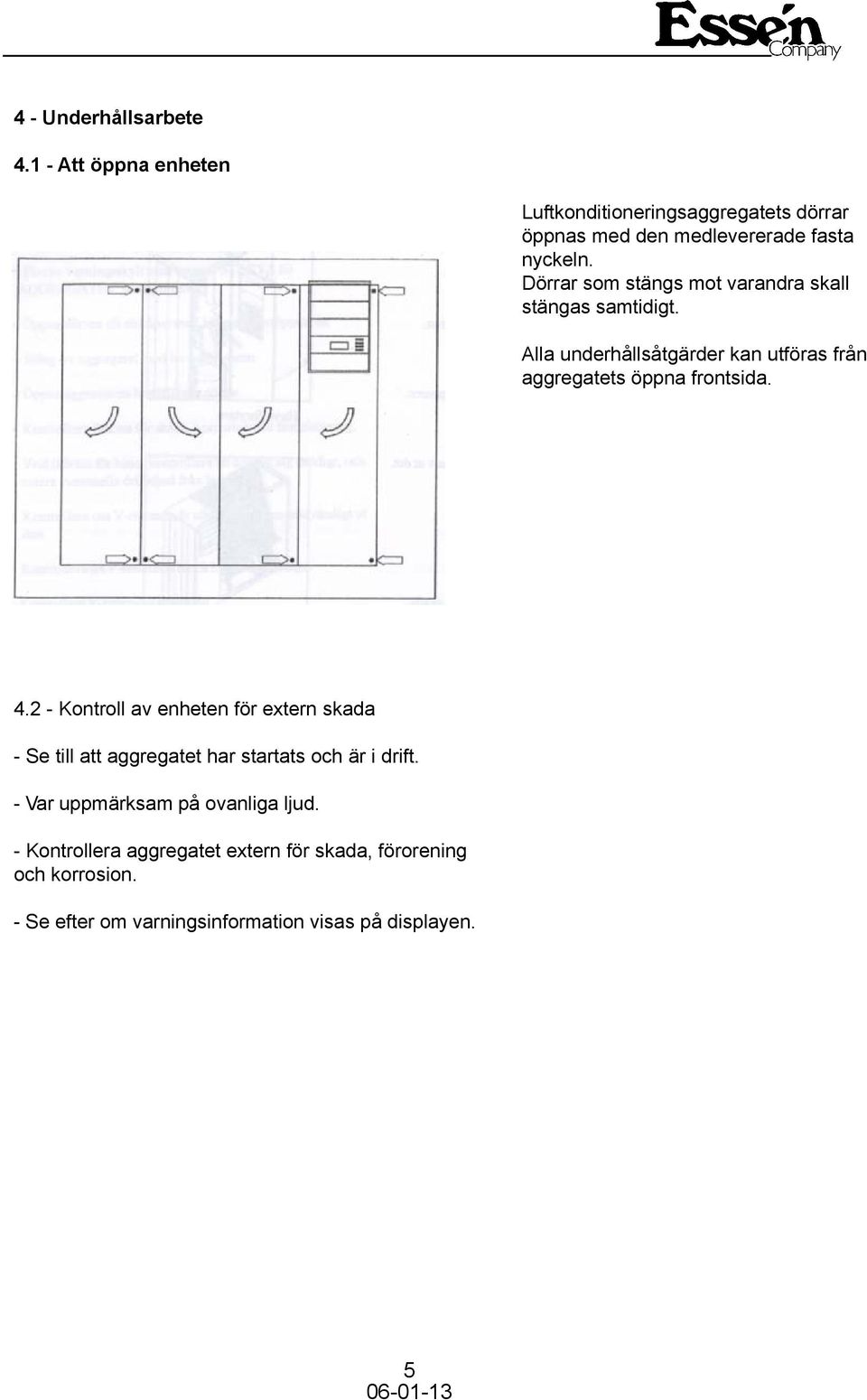

5 4 - Underhållsarbete Att öppna enheten Luftkonditioneringsaggregatets dörrar öppnas med den medlevererade fasta nyckeln. Dörrar som stängs mot varandra skall stängas samtidigt. Alla underhållsåtgärder kan utföras från aggregatets öppna frontsida Kontroll av enheten för extern skada - Se till att aggregatet har startats och är i drift. - Var uppmärksam på ovanliga ljud. - Kontrollera aggregatet extern för skada, förorening och korrosion. - Se efter om varningsinformation visas på displayen. 5

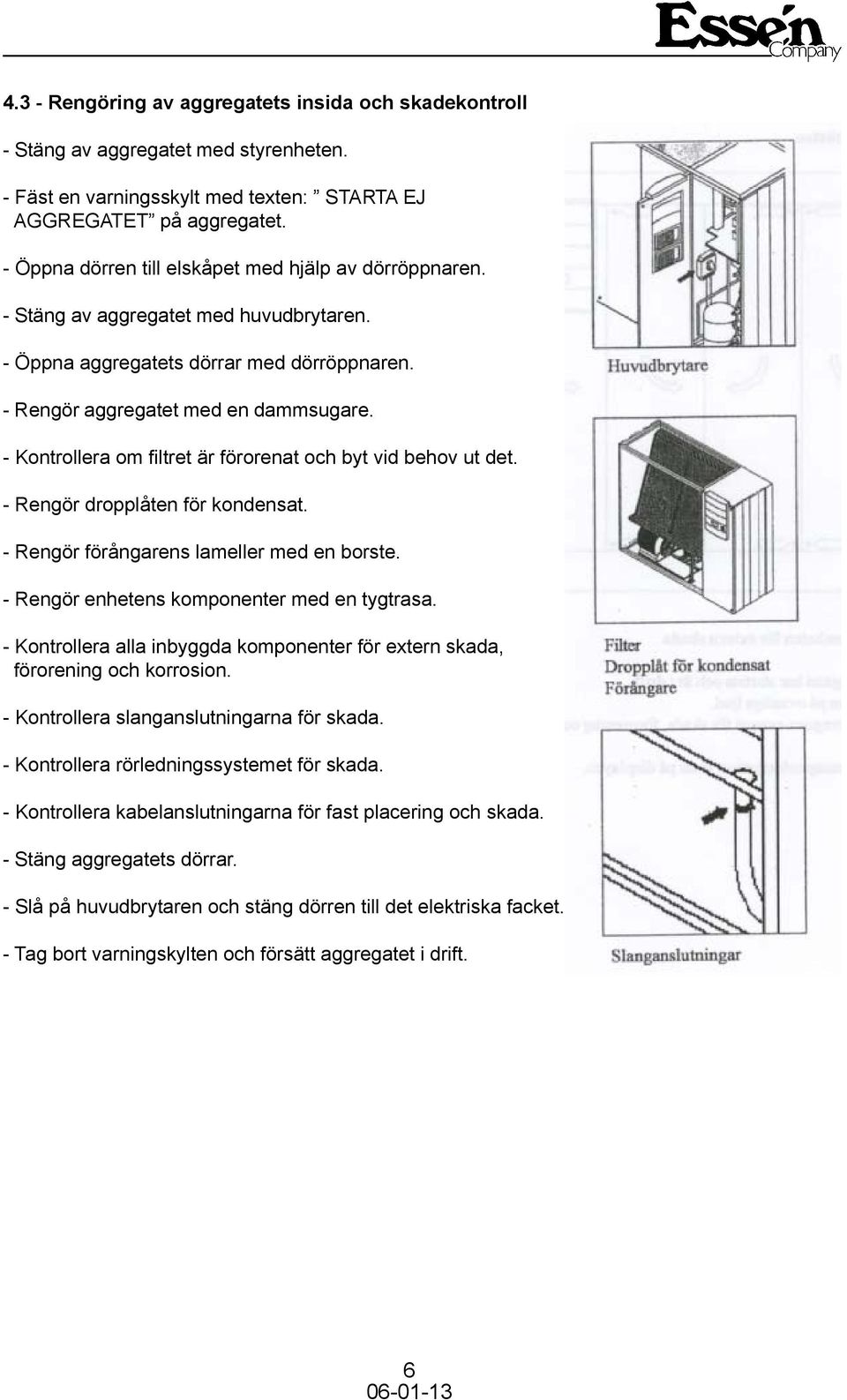

6 4.3 - Rengöring av aggregatets insida och skadekontroll - Fäst en varningsskylt med texten: STARTA EJ - Öppna dörren till elskåpet med hjälp av dörröppnaren. - Öppna aggregatets dörrar med dörröppnaren. - Rengör aggregatet med en dammsugare. - Kontrollera om filtret är förorenat och byt vid behov ut det. - Rengör dropplåten för kondensat. - Rengör förångarens lameller med en borste. - Rengör enhetens komponenter med en tygtrasa. - Kontrollera alla inbyggda komponenter för extern skada, förorening och korrosion. - Kontrollera slanganslutningarna för skada. - Kontrollera rörledningssystemet för skada. - Kontrollera kabelanslutningarna för fast placering och skada. - Stäng aggregatets dörrar. - Slå på huvudbrytaren och stäng dörren till det elektriska facket. - Tag bort varningskylten och försätt aggregatet i drift. 6

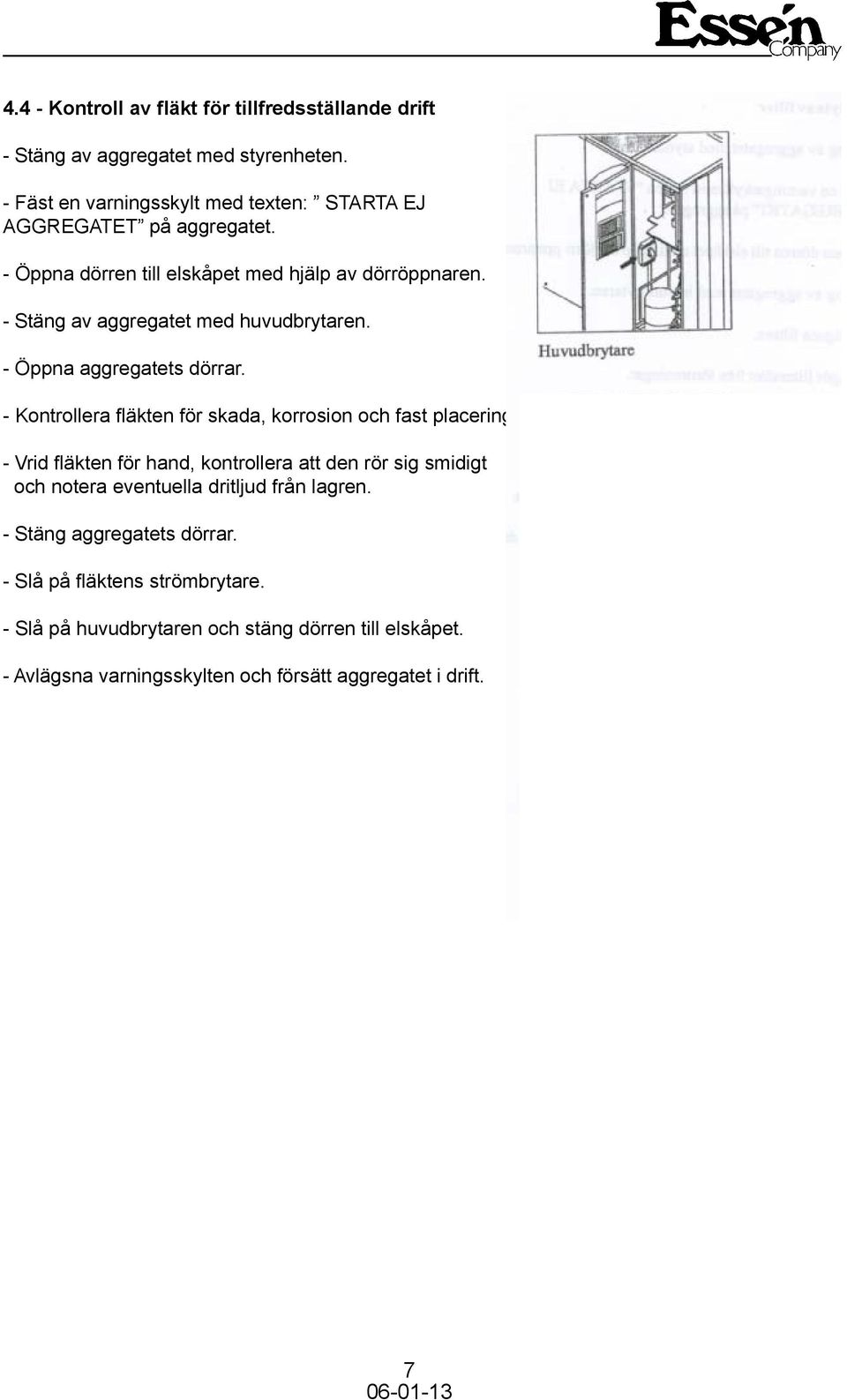

7 4.4 - Kontroll av fläkt för tillfredsställande drift - Fäst en varningsskylt med texten: STARTA EJ - Öppna dörren till elskåpet med hjälp av dörröppnaren. - Öppna aggregatets dörrar. - Kontrollera fläkten för skada, korrosion och fast placering. - Vrid fläkten för hand, kontrollera att den rör sig smidigt och notera eventuella dritljud från lagren. - Stäng aggregatets dörrar. - Slå på fläktens strömbrytare. - Slå på huvudbrytaren och stäng dörren till elskåpet. - Avlägsna varningsskylten och försätt aggregatet i drift. 7

8 4.5 - Byte av filter - Fäst en varningsskylt med texten: STARTA EJ - Öppna dörren till elskåpet med hjälp av dörröppnaren. - Avlägsna filtren. - Rengör filtersätet från föroreningar. - Installera nya filter. - Stäng aggregatets dörrar. - Slå på huvudbrytaren och stäng dörren till elskåpet. - Avlägsna varningsskylten och försätt aggregatet i drift. 8

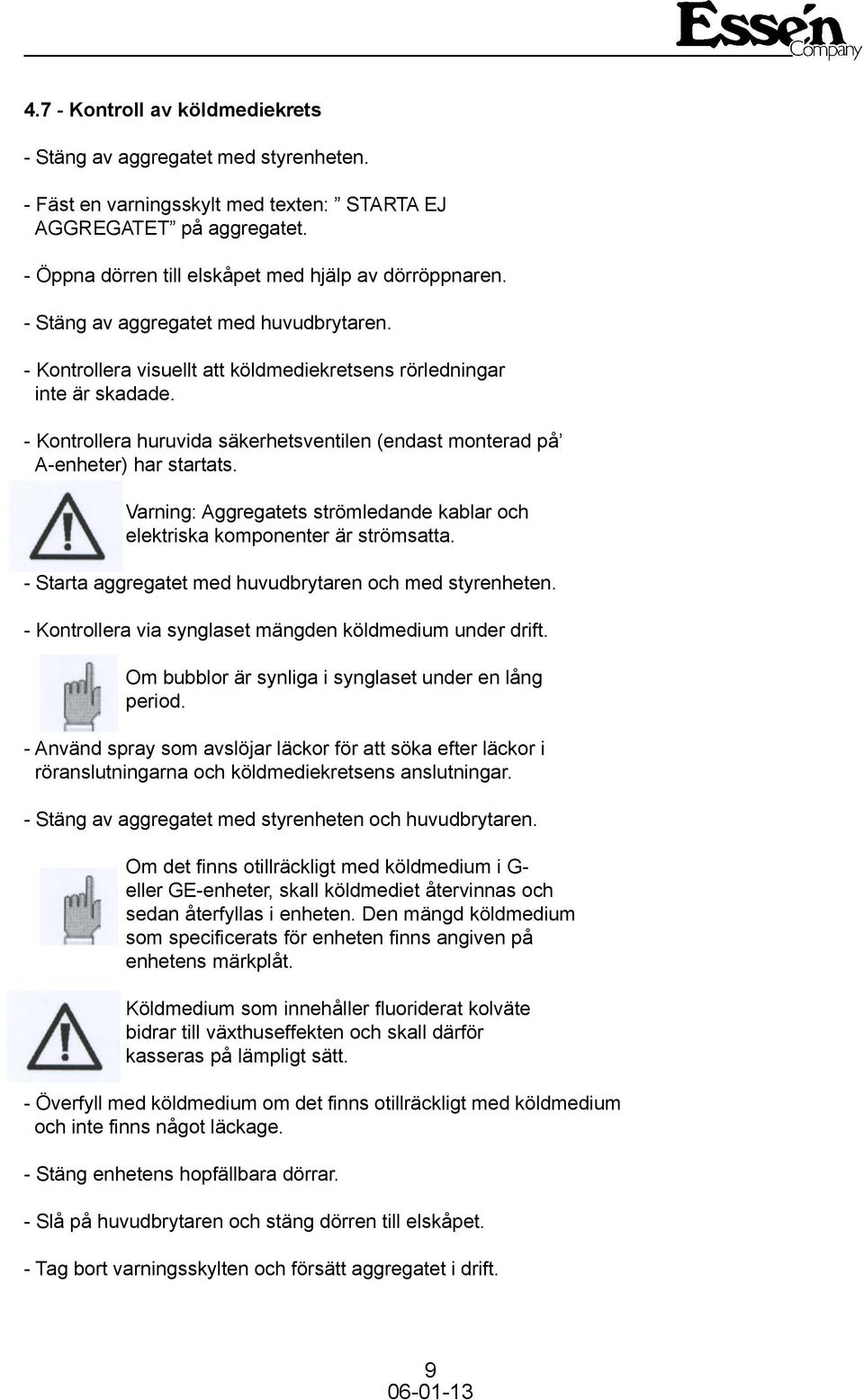

9 4.7 - Kontroll av köldmediekrets - Fäst en varningsskylt med texten: STARTA EJ - Öppna dörren till elskåpet med hjälp av dörröppnaren. - Kontrollera visuellt att köldmediekretsens rörledningar inte är skadade. - Kontrollera huruvida säkerhetsventilen (endast monterad på A-enheter) har startats. Varning: Aggregatets strömledande kablar och elektriska komponenter är strömsatta. - Starta aggregatet med huvudbrytaren och med styrenheten. - Kontrollera via synglaset mängden köldmedium under drift. Om bubblor är synliga i synglaset under en lång period. - Använd spray som avslöjar läckor för att söka efter läckor i röranslutningarna och köldmediekretsens anslutningar. - Stäng av aggregatet med styrenheten och huvudbrytaren. Om det finns otillräckligt med köldmedium i G- eller GE-enheter, skall köldmediet återvinnas och sedan återfyllas i enheten. Den mängd köldmedium som specificerats för enheten finns angiven på enhetens märkplåt. Köldmedium som innehåller fluoriderat kolväte bidrar till växthuseffekten och skall därför kasseras på lämpligt sätt. - Överfyll med köldmedium om det finns otillräckligt med köldmedium och inte finns något läckage. - Stäng enhetens hopfällbara dörrar. - Slå på huvudbrytaren och stäng dörren till elskåpet. - Tag bort varningsskylten och försätt aggregatet i drift. 9

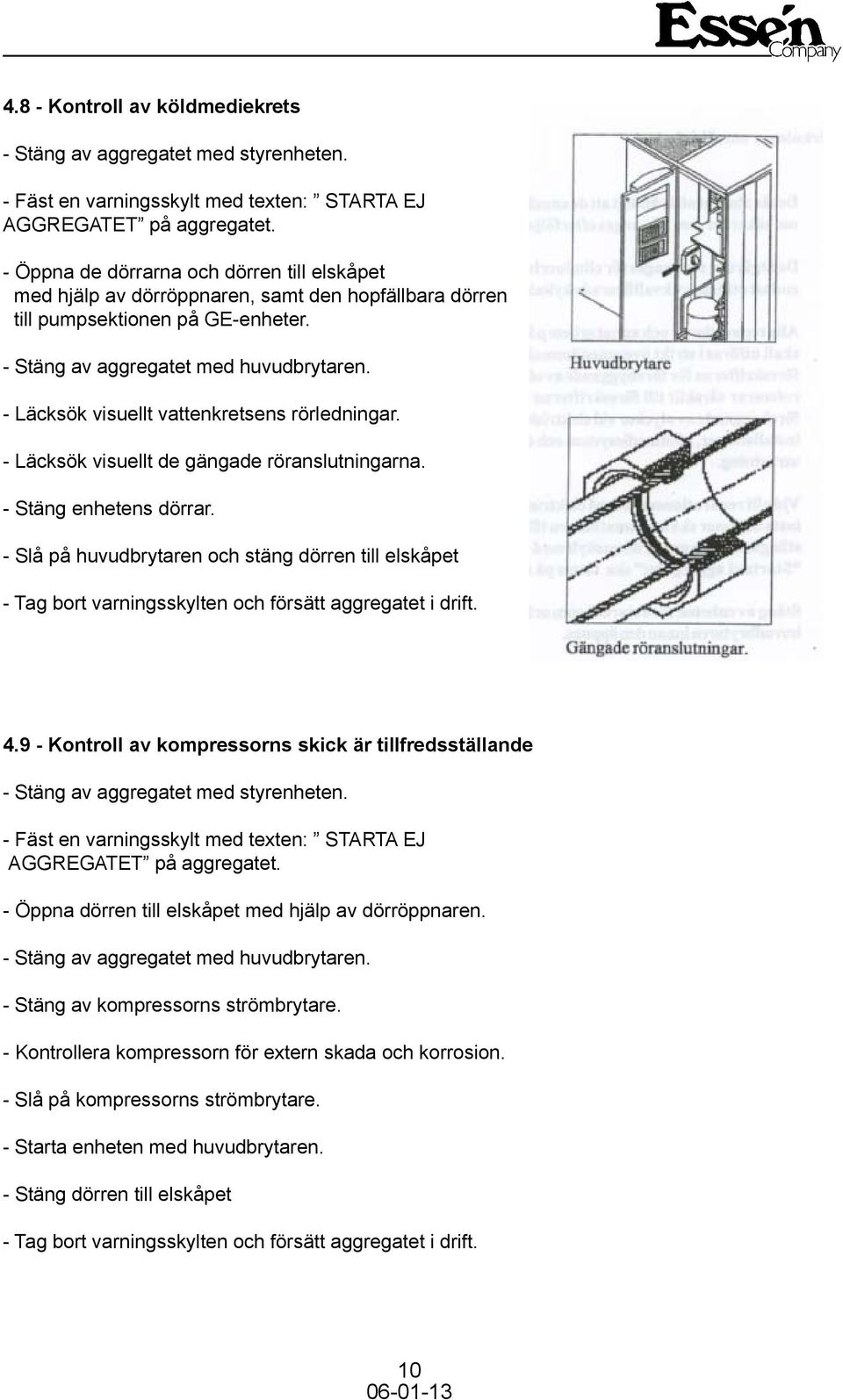

10 4.8 - Kontroll av köldmediekrets - Fäst en varningsskylt med texten: STARTA EJ - Öppna de dörrarna och dörren till elskåpet med hjälp av dörröppnaren, samt den hopfällbara dörren till pumpsektionen på GE-enheter. - Läcksök visuellt vattenkretsens rörledningar. - Läcksök visuellt de gängade röranslutningarna. - Stäng enhetens dörrar. - Slå på huvudbrytaren och stäng dörren till elskåpet - Tag bort varningsskylten och försätt aggregatet i drift Kontroll av kompressorns skick är tillfredsställande - Fäst en varningsskylt med texten: STARTA EJ - Öppna dörren till elskåpet med hjälp av dörröppnaren. - Stäng av kompressorns strömbrytare. - Kontrollera kompressorn för extern skada och korrosion. - Slå på kompressorns strömbrytare. - Starta enheten med huvudbrytaren. - Stäng dörren till elskåpet - Tag bort varningsskylten och försätt aggregatet i drift. 10

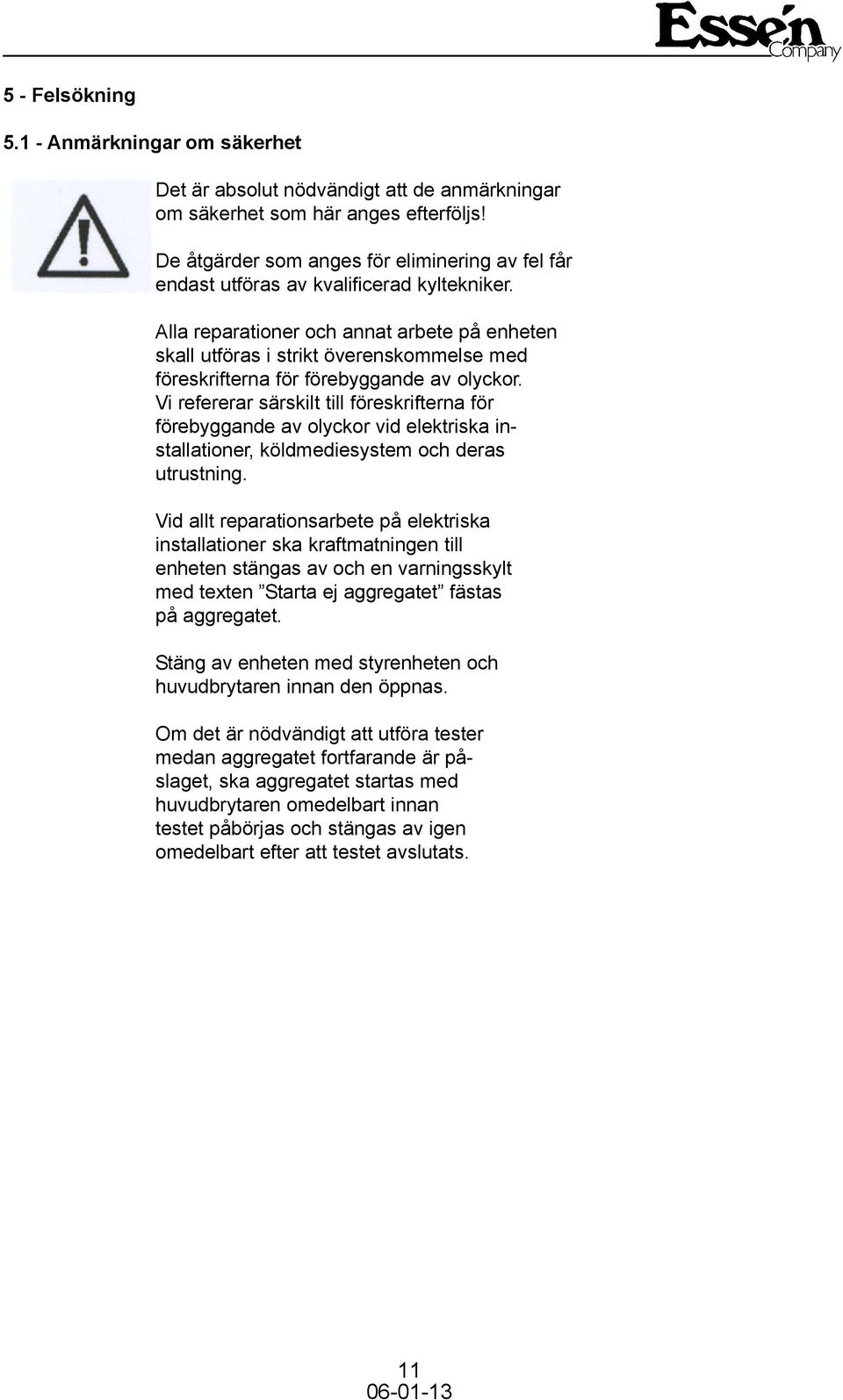

11 5 - Felsökning Anmärkningar om säkerhet Det är absolut nödvändigt att de anmärkningar om säkerhet som här anges efterföljs! De åtgärder som anges för eliminering av fel får endast utföras av kvalificerad kyltekniker. Alla reparationer och annat arbete på enheten skall utföras i strikt överenskommelse med föreskrifterna för förebyggande av olyckor. Vi refererar särskilt till föreskrifterna för förebyggande av olyckor vid elektriska installationer, köldmediesystem och deras utrustning. Vid allt reparationsarbete på elektriska installationer ska kraftmatningen till enheten stängas av och en varningsskylt med texten Starta ej aggregatet fästas på aggregatet. Stäng av enheten med styrenheten och huvudbrytaren innan den öppnas. Om det är nödvändigt att utföra tester medan aggregatet fortfarande är påslaget, ska aggregatet startas med huvudbrytaren omedelbart innan testet påbörjas och stängas av igen omedelbart efter att testet avslutats. 11
