1 Luftbehandlingsaggregat Topvex Design och funktion i perfekt balans

2 OPTIMAL FÖR DE FLESTA APPLIKATIONERNA Topvex kompaktaggregat Det breda sortimentet av modeller och storlekar gör Topvex till ett bra val för de flesta typer av applikationer. Topvex ger de bästa förutsättningarna för optimala ventilationssystem, både med hänsyn till driftsekonomi och för bästa inomhusklimat. Topvex ger dig hög kapacitet och låg energianvändning. Hela Topvex-familjen är utrustade med energieffektiva EC-fläktar som är tysta, flexibla och pålitliga. Alla Topvex-aggregat är väldigt kompakta och passar i trånga utrymmen. De kan lätt transporteras eftersom de har anpassade dimensioner för exempelvis standardmått på dörröppningar och är lika lämpliga för ny- och ombyggnation som renovering av fastigheter. Topvex kommer att möta och överträffa dina förväntningar. 2 systemair

3 AVANCERAD TEKNIK GJORD TILLGÄNGLIG Systemair Access Vi på Systemair är dedikerade att göra saker enklare för våra kunder och vi anser att avancerad teknik ska vara tillgänglig för alla. Vi har nu kombinerat ett starkt hjärta med en skarp hjärna - Systemair Access. Systemair Access är en komplett styr- & reglerlösning för luftbehandlingsaggregat som underlättar för dig att optimera prestandan i din ventilationsanläggning. Den gör den avancerade tekniken i Systemairs luftbehandlingsaggregat lätt tillgänglig och släpper lös dess fulla kapacitet - samtidigt skapas ett bättre inomhusklimat för människor hemma, på jobbet och i offentliga byggnader. Systemair ACCESS Vi inspirerades av enkelheten i dagens mobiltelefoner och utvecklade en logisk och intuitiv menystruktur. Det är nu enklare än någonsin att navigera och få ut full prestanda från Systemairs luftbehandlingsaggregat för att skapa det perfekta inomhusklimatet, även om du inte är ventilationsexpert till yrket. systemair 3

4 Systemair Navipad Lika enkel som din smartphone En ergonomiskt och robust designad navigationsplatta, utvecklad specifikt för användning i industriell miljö - med lättanvänt, intuitivt användargränssnitt. Du har kontrollen Du kommer snabbt bekanta dig med NaviPads grafiska användargränssnitt. Du övervakar och kontrollerar ditt luftbehandlingsaggregat genom att navigera i den enkla och intuitiva menystrukturen på pekskärmen. Tack vare NaviPads användarvänliga gränssnitt är det nu enklare än någonsin att installera, i driftsätta och underhålla ett luftbehandlingsaggregat. Bli proffs! Du behöver inte vara ventilationsexpert för att få ut maximal kapacitet från ditt luftbehandlingsaggregat. Vi har gjort funktionerna enkelt tillgängliga, vilket ger dig tillgång till maximal kapacitet i ditt luftbehandlingsaggregat. Skapa välbefinnande Genom att använda ditt luftbehandlingsaggregat mer effektivt hjälper det dig att minska energianvändningen och spara pengar - men i slutänden handlar allt om att få människor att må bra. NaviPad hjälper dig att optimera luftbehandlingsaggregatet så att människor kan ta djupa andetag i ett utmärkt inomhusklimat. Systemöversikt i NaviPad - flera aggregat kan kopplas till samma NaviPad. SYSTEMAIR ACCESS Avtagbar Ergonomiskt och robust designad navigeringsplatta*, utvecklad specifikt för användning i industriell miljö. Den sitter monterad i hållaren på luftbahandlingsaggregatet eller på väggen, enkel att ta loss för handhållen användning. *NaviPad är ansluten via 3m flatkabel 4 systemair

5 Utvecklad av Systemair, ergonomisk och robust design Intuitiv, användarvänlig navigering Redigerbara benämningar för larm, reglerkomponenter och anslutna luftbehandlingsaggregat Systemöversikt för anslutna luftbehandlingsaggregat 7, 1024x600 pixlar, TFT, kapacitiv pekskärm Kapslingklass, IP54 Full kontroll NaviPad ger dig kontrollen över på ditt luftbehandlingsaggregat vid alla tidpunkter. Om ett larm skulle uppstå kommer du omedelbart uppmärksammas på detta. Genom att trycka på larm-ikonen får du upp en lista på aktiva larm, samt larmhistoriken. Användarvänlig Vi inspirerades av dagens konsumentteknik när vi utvecklade NaviPads användargränssnitt. Genom att trycka på en ikon på pekskärmen aktiverar du funktionen, ändrar en inställning eller justerar ett värde. Du kommer snabbt förstå hur du justerar ditt aggregats inställningar, tack vare NaviPads intuitiva grafiska användargränssnitt. Robust design NaviPad är speciellt utvecklad för användning i industriell miljö enkel att använda men är ändå robust med hållbar design. Fall testad och IP54-klassificerad. Din NaviPad klarar de tuffaste installationerna. Ramen gjord av högfriktionsgummi kommer att sitta stadigt i din hand när du hanterar ditt luftbehandlingsaggregat. Hemknappen Hemknappen är antingen grön eller röd för att indikera aktuell status. När du trycker på knappen får du en systemöversikt över alla anslutna aggregat så du kan övervaka och justera flera aggregat från samma NaviPad. Data i realtid Det är enkelt att fjärrstyra och justera ditt luftbehandlingsaggregat. Relevanta driftdata och flödesscheman är lätt åtkomliga i realtid och kan revideras med några få klick. Du kan kontrollera status på ditt aggregat och justera inställningar direkt vid behov. Dynamiskt flödesschema för luftbehandlingsaggregatet i NaviPad. systemair 5

6 Systemair Topvex Design och funktion i perfekt balans TOPVEX T-series För smala utrymmen Våra toppanslutna aggregat är rätt val där det inte finns tillräckligt mycket plats att ansluta kanaler från sidan. Finns i modeller med roterande värmeåtervinning (Topvex TR) eller en högeffektiv motströmsväxlare (Topvex TX/C) SYSTEMAIR Access 6 systemair

7 TOPVEX S-series För låga utrymmen När det är lågt i tak är i stället ett sidoanslutet aggregat rätt lösning. Finns med roterande värmeåtervinning (Topvex SR), motströmsväxlare (Topvex SC) och en högeffektiv motströmsväxlare (Topvex SX/C). TOPVEX F-serien För undertak Denna serie placeras i innertaket men kan också monteras på vägg. Lägsta modellen är bara 350 mm hög och kan placeras mellan två taknivåer. Finns med roterande värmeåtervinning (Topvex FR), motströmsväxlare (Topvex FC) samt som tilluftsaggregat (Topvex SF*). *Topvex SF är inte utrustat med Systemair Access SYSTEMAIR Access SYSTEMAIR Access systemair 7

8 Systemair Topvex Design och funktion i perfekt balans Topvex TR Topvex SR Topvex TX/C Topvex SX/C Topvex TX/C TR Luftflöden upp till 1.7 m 3 /s Topvex TX/C or TR är luftbehandlingsaggregat med toppanslutningar för att minimera golvytan. TR är mycket flexibel att installera eftersom den är utrustad med roterande värmeväxlare som inte kräver vattenavlopp. TX/C är en ny modell med effektiv motströmsväxlare som är lämplig att använda när till- och frånluft ska vara helt separerade från varandra. Topvex SX/C SR Luftflöden upp till 1.6 m 3 /s Topvex SX/C och SR är luftbehandlingsaggregat med sidoanslutningar för lägsta bygghöjd. SR är mycket flexibel att installera eftersom den är utrustad med roterande värmeväxlare som inte kräver vattenavlopp. SX/C är en ny modell med effektiv motströmsväxlare som är lämplig att använda när till- och frånluft ska vara helt separerade från varandra. Alla våra Topvex har minimum 40 mm dubbelmantlad höljeskonstruktion, mineralull säkerställer god ljud-och värmeisolering. * m3/h * m3/h TX/C 03 SX/C 03 TX/C 04 SX/C 04 TX/C 06 SX/C 06 TR 03 SR 03 TR 04 SR 04 TR 06 TR 09 SR 06 TR 12 SR 09 TR 15 SR * Min flöde baserat på 1m/s, högsta flöde vid 0 Pa externt tryck m3/s m3/s 8 systemair

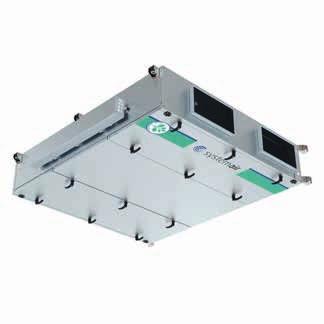

9 Topvex SC Luftflöden upp till 1.9 m 3 /s Topvex SC är ett luftbehandlingsaggregat med sidoanslutningar. SC är utrustat med högeffektiva motströmsväxlare. Motströmsväxlare används där det är nödvändigt att separera till- och frånluft och när det krävs effektiv värmeåtervinning. Dubbla bypasskanaler ger lägsta möjliga SFP-värde i alla driftsituationer. Frånluftens bypasspjäll används också av den inbyggda brandfunktionen för att garantera fritt flöde till frånluftsfläkten, genom att förbigå frånluftsfiltret och motströmsväxlaren. Topvex FC Luftflöden upp till 0.74 m 3 /s Den mycket låga bygghöjden på Topvex FC gör den till en idealisk lösning i undertaksapplikationer. EC-fläktar och lågt internt tryckfall garanterar en låg energianvändning. FC har högeffektiv motströmsvärmeväxlare med 100 % sektionerad bypassfunktion. * m3/h * SC 03 SC 04 FC 02 SC 06 SC 08 FC 04 SC 11 FC m3/s m3/h m3/s * Min flöde baserat på 1m/s, högsta flöde vid 0 Pa externt tryck systemair 9

10 Systemair Topvex Design och funktion i perfekt balans Topvex SF levereras inte med Systemair Access Topvex FR Luftflöden upp till 1.7 m 3 /s Topvex FR är ett mycket kompakt sidoanslutet aggregat avsett att installeras i undertak eller i andra utrymmen med låg bygghöjd. FR är utrustat med roterande värmeväxlare. Förutom effektiv värmeåtervinning har roterande värmeväxlare fördelen att kondensavlopp inte är nödvändigt. Detta gör att FR kan installeras på många olika platser. Topvex SF Luftflöden upp till 1.2 m 3 /s Topvex SF installeras i undertak eller andra utrymmen med låg bygghöjd. Enheterna levereras komplett med färdiginställt styrsystem klart för användning. Stora inspektionsluckor och löstagbara huvudkomponenter möjliggör enkelt underhåll. Den 50 mm dubbelmantlade höljeskonstruktionen med mineralull säkerställer god ljud- och värmeisolering. Topvex FR har fått nya tysta fläktar med bättre prestanda och en ny roterande värmeväxlare med högre verkningsgrad. Allt detta bidrar till en lägre energianvändning. Läs mer på systemair.se. * m3/h * FR 03 SF 02 SF 03 FR 06 FR 08 SF 04 SF 06 SF 08 FR 11 SF m3/s m3/h m3/s * Min flöde baserat på 1m/s, högsta flöde vid 0 Pa externt tryck 10 systemair

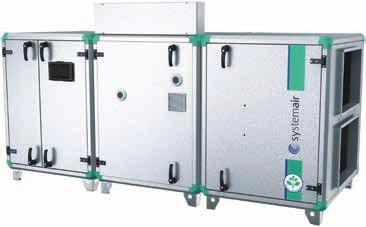

11 Topvex SoftCooler En serie kylmoduler som uppfyller höga krav på komfort och energi Topvex SoftCooler TR är kylmoduler för Topvex TR storlek 09, 12 och 15. Topvex SoftCooler SR passar Topvex SR storlek 09, 12 och 15. SoftCooling ger en unik effektreglering Topvex SoftCooler är en tilläggsmodul för att på ett enkelt sätt integrera kyla i luftbehandlingsaggregatet. Tack vare en unik mjuk reglering av kyleffekten ges ett stort steglöst reglerområde.tillufttemperaturen kan därmed hållas på en mer precis nivå än andra jämförbara system vilket resulterar i högre temperaturkomfort i lokalen. Effekten anpassas till det aktuella kylbehovet och påverkar på så vis systemets köldfaktor (COP) positivt. SoftCooler TR har en unik bypassfunktion som sparar energi och pengar De flesta lokaler har bara kylbehov under en begränsad tid av året. Frånluften som vid kylbehov passerar kondensorn kan då istället automatiskt ledas förbi denna via ett särskilt bypasspjäll (tillval). Tryckfallet minskar och fläktens arbetsbelastning kan därmed minskas vilket resulterar i minskade driftkostnader. Topvex SoftCooler är enkel att installera Enheten monteras mellan aggregatets fläktdelar. Förberett internt styrkablage kopplas till aggregatets kopplingsbox, dräneringsavlopp ansluts och separat kraftmatning kopplas sedan är det klart. Topvex SoftCooler levereras som en egen aggregatdel helt driftfärdig och provad från fabrik. Modulen innehåller ett komplett driftfärdigt DX-kylsystem med en steglöst varvtalsstyrd kompressor. systemair 11

12 Systemair AB Juni 2018 D180610
