1 Snabbguide för NaviPad SE Dokument översatt från engelska A002

2 Copyright Systemair AB Alla rättigheter förbehållna Med förbehåll för eventuella fel och förbiseenden Systemair AB förbehåller sig rätten till ändringar av produkterna utan föregående meddelande. Detta gäller även redan beställda produkter, så länge det inte påverkar tidigare överenskomna specifikationer.

3 Innehåll 1 Allmänt Startguide Tangentbord Symbolbeskrivning Användarnivåer Larm Larmlista Inställningar för regulator Data och inställningar Driftöversikt Status för ingångar och utgångar Temperaturreglering Fläktstyrning Behovsstyrning Brand/rökgas Fuktreglering Flödesschema Språk Tidsinställningar Konfigurering Avancerade inställningar för NaviPad Ingen kommunikation... 11

Tryck på pekskärmen för att aktivera en funktion, ändra inställning eller för att läsa av värden i realtid.

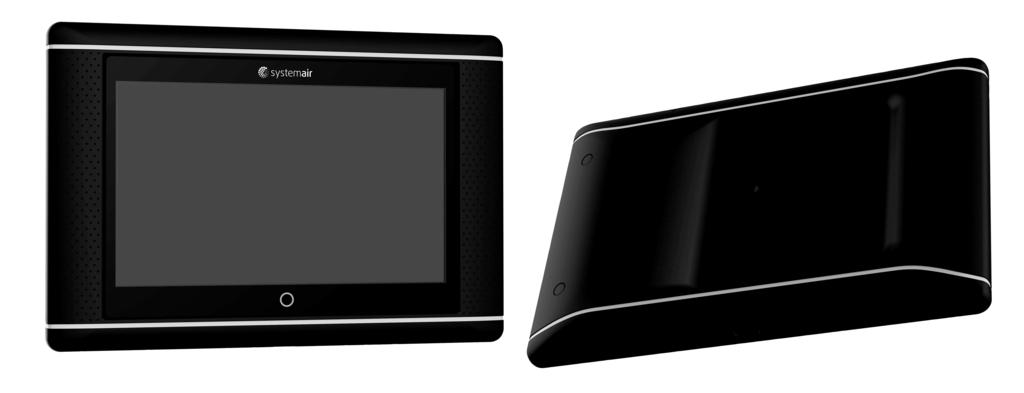

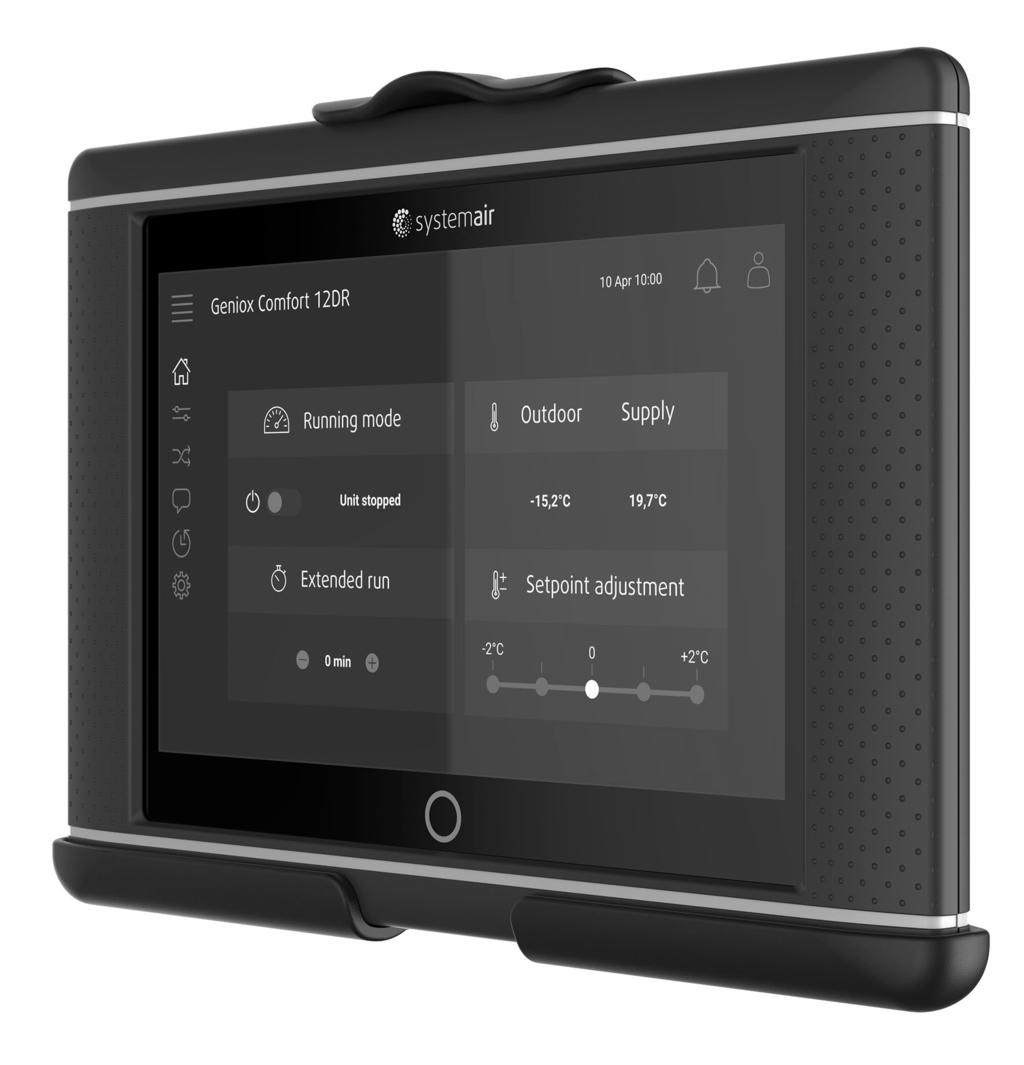

5 Allmänt 1 Allmänt NaviPad är Systemairs användargränssnitt med kapacitiv pekskärm (7 ). Användargränssnittet ger driftinformation om anslutna luftbehandlingsaggregat och möjliggör styrning av alla funktioner. Tryck på pekskärmen för att aktivera en funktion, ändra inställning eller för att läsa av värden i realtid. Efter 5 minuters inaktivitet går skärmen in i viloläge (tryck på pekskärmen för att återgå till den sida du var på tidigare). Efter ytterligare 10 minuters inaktivitet återgår den till systemets översiktsstartsida (figur 3) och du måste logga in igen. Redigerbar text och redigerbara värden visas i blått (varierar beroende på behörighet och användarnivå). Viktigt Luftbehandlingsaggregatet och NaviPad måste anslutas till lokalt nätverk med samma IP-adress Fig. 1 (1) startknapp, (2) USB-anslutning, omstartknapp, (3) strömförsörjning och kommunikation Fig. 2 Hållare för NaviPad, (1) infästningspunkter, (2) kabelhållare Montera hållaren på luftbehandlingsaggregatet med medföljande skruvar (väggmontering kan också användas använd i så fall fästanordningar avsedda för väggtypen). 1

6 2 Allmänt 1.1 Startguide Vid första start av NaviPad måste du kalibrera bildskärmen genom att trycka lätt på kryssmärket. När detta är färdigt ombeds du fylla i följande information. Språk Tid och datum Tillgängliga enheter (luftbehandlingsaggregat) visas i enhetslistan. Välj den enhet (luftbehandlingsaggregat) som du vill parkoppla med din NaviPad. Anteckna serienumret på enheten (luftbehandlingsaggregat) för att vara säker på att korrekt enhet (luftbehandlingsaggregat) är parkopplad med NaviPad. Om startguiden avbryts startas denna igen vid nästa start av NaviPad (detta fortsätter tills startguiden har avslutats). Det finns två olika startguider (beroende på programvaruversion i NaviPad). NaviPad programvaruversion: PR1.1 tabell 1. NaviPad programvaruversion: PR1.2 tabell 2. Tabell 1 Version: PR1.1 Visa meny för val av enheter Användarinmatning Startguide startad Välja språk Söka enheter 0 Antal hittade enheter 1 > 1 Hoppa till meny för val av enheter Ställa in tid och datum Visa systemets översiktsstartsida Anslut endast till enheter i nätverket + systemets översiktsstartsida Användarinmatning Ställa in tid och datum

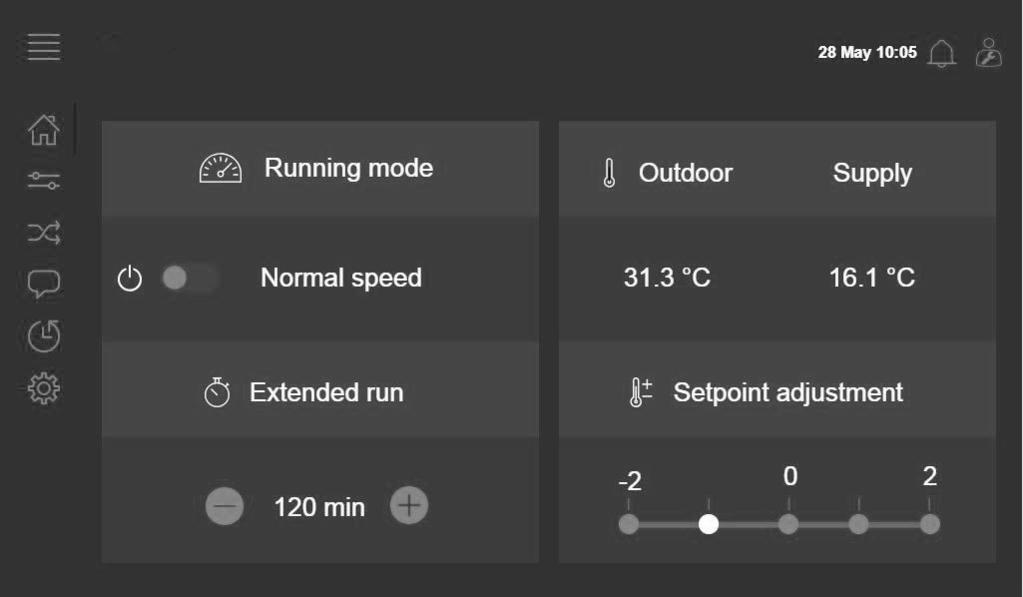

7 Allmänt 3 Tabell 2 Version: PR1.2 Visa meny för val av enheter Användarinmatning Startguide startad Söka enheter 0 Antal hittade enheter 1 > 1 Hoppa till meny för val av enheter Välja språk Ställa in tid och datum Visa systemets översiktsstartsida Anslut endast till enheter i nätverket + systemets översiktsstartsida Användarinmatning Ställa in tid och datum När startguiden avslutas visas systemets översiktsstartsida. Tryck på det luftbehandlingsaggregat du vill få åtkomst till. Fig. 3 Systemets översiktsstartsida Fig. 4 Startsida bilden visar när förlängd drift är aktiverad och börvärdet är justerat.

8 4 Allmänt Startsidan visar en översikt över driftstatus för luftbehandlingsaggregatet. Obs! Du kan alltid återgå till systemets översiktsstartsida genom att trycka på startknappen (figur 1) (1). 1.2 Tangentbord När namn, värde eller lösenord behöver ändras/anges visas ett tangentbord längst ned på pekskärmen. 1.3 Symbolbeskrivning Hem (startsida) Data och inställningar Visar driftinformation och inställningar Flödesschema En schematisk översikt över luftbehandlingsaggregatet och dess komponenter Språk Ändra språk Tid och datum Veckoschema Konfigurering Konfigurering av larm och funktioner, inställningar för I/O-allokering Larmsymbol (indikerar eventuella aktiva larm). Tryck på symbolen för att öppna larmlistan. 1.4 Användarnivåer Slutanvändare (utloggad) Driftläge logga in med 1111 (inloggad) Serviceläge logga in med 0612 (inloggad) Läsa/skriva startsida (figur 4) Åtgärder som kan utföras i slutanvändarläge: stoppa luftbehandlingsaggregat för underhåll (till exempel filterbyte), ändra tid för förlängd drift och ändra tilluftstemperaturbörvärde. Läs- och skrivrättigheter (undantaget Konfigurering). Fullständiga läs- och skrivrättigheter.

9 Larm 5 2 Larm En lysdiod i startknappen (figur 1) (1) indikerar status för luftbehandlingsaggregatet. Fast grönt ljus status ok (inga aktiva larm). Blinkande rött ljus aktiva/återkommande larm i ett eller flera luftbehandlingsaggregat. Fast rött ljus kvitterade/blockerade larm i ett eller flera luftbehandlingsaggregat (ej återställda larm). Tabell 3 Larmnivåer Larmklass A Måste kvitteras Larmklass B Måste kvitteras Larmklass C Återställs automatiskt när orsaken till larmet åtgärdats 2.1 Larmlista Lista över aktiva larm: Nya larm Kvitterade larm Blockerade larm Återgångna larm (tryck på larmsymbolen för åtkomst). Ange aktuellt larm och välj åtgärd (bekräfta, blockera eller avblockera).

6 Inställningar för regulator 3 Inställningar för regulator 3.1 Data och inställningar 3.1.1 Driftöversikt Värde för aktiva signaler I/O-signaler och driftläge.

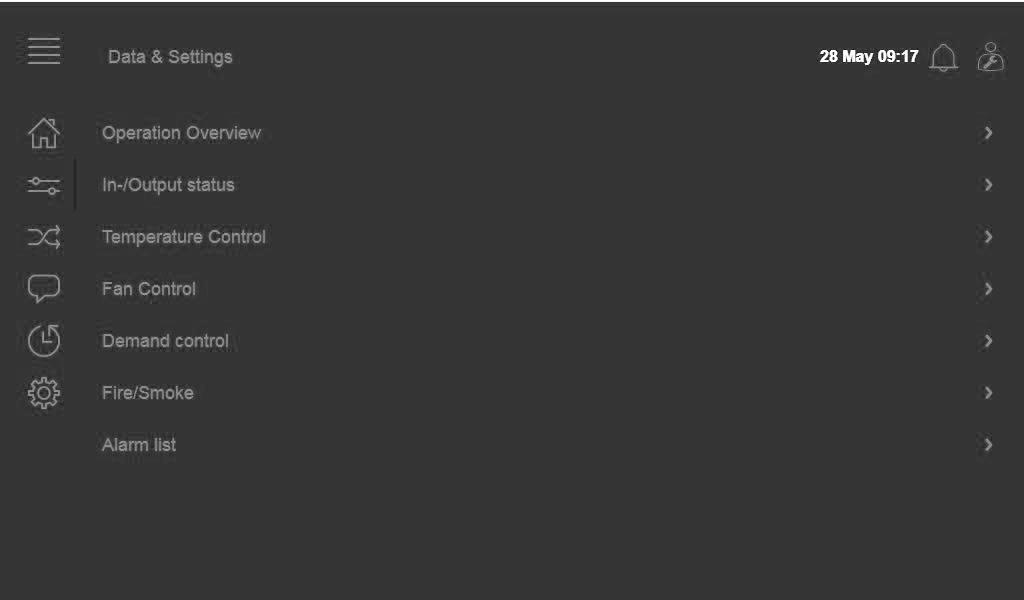

10 6 Inställningar för regulator 3 Inställningar för regulator 3.1 Data och inställningar Driftöversikt Värde för aktiva signaler I/O-signaler och driftläge. Temperatur Luftflöde/-tryck CO2 RH Värme Värmeväxlare Kylare Recirkulation Status för ingångar och utgångar I/O-status Övergripande översikt över: Givare I/O Fläktstyrning Temperatursekvensering Driftläge Alla kan regleras i manuellt läge. Manuell inställning för temperaturgivare Låsning av fläktar vid justering Manuell I/O-testning av externa funktioner Råvärden

Inställningar för regulator 7 3.1.3 Temperaturreglering Temperaturinställning. Gränsvärden Börvärde för aktuell typ av styrning (exempel 1) Min./max.

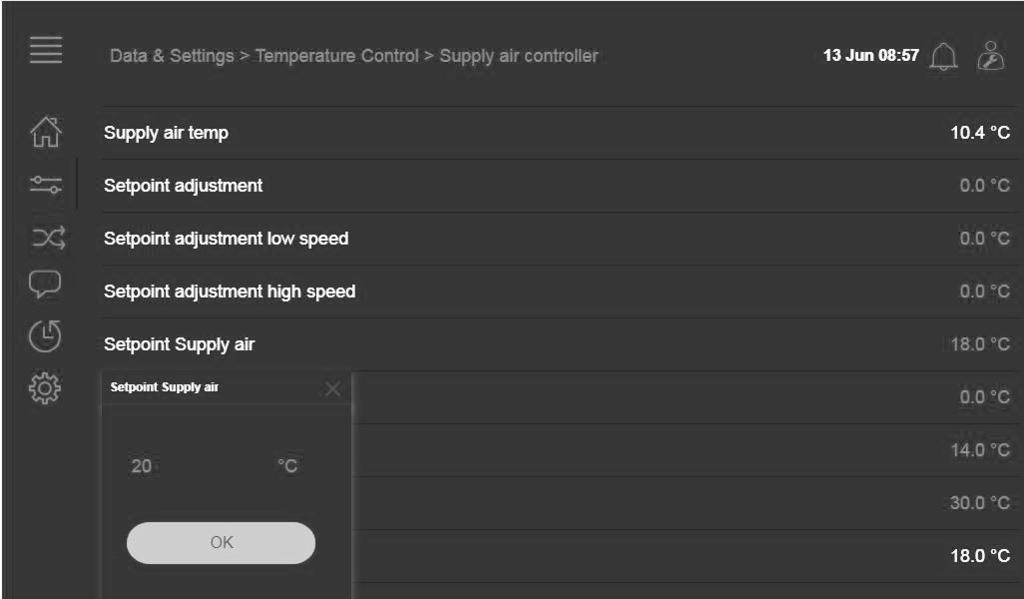

11 Inställningar för regulator Temperaturreglering Temperaturinställning. Gränsvärden Börvärde för aktuell typ av styrning (exempel 1) Min./max. gränsvärde Utetemperaturvärden Exempel 1 Börvärde för aktuell typ av styrning Fläktstyrning Inställningar för fläktstyrning. Börvärde för olika fläkthastigheter Fläktkompensering (till exempel utekompenserade fläktkurvor) Startfördröjning för fläktar, avstängningsspjäll etc. SFP-meny Externa fläktar Behovsstyrning Inställningar för: CO2 Recirkulation Stöddrift Frikyla Brand/rökgas Inställningar för: Brandspjäll Fläktfunktion vid brand Funktion för rökdetektor Test av brandspjäll

12 8 Inställningar för regulator Fuktreglering Börvärden och inställningar för avfuktning och befuktning 3.2 Flödesschema Dynamiskt flödesschema för aktuellt, konfigurerat luftbehandlingsaggregat. Aktiva givare och komponenter visas (med värden) i realtid. Tryck på blåfärgade värden eller föremål för att öppna en sida med relaterade inställningar och/eller en översiktssida. 3.3 Språk Språkinställningar. 3.4 Tidsinställningar I denna vy kan datum och tid (liksom andra systeminställningar) ändras. Inställningar för: Datum och tid Schema för driftstid Helgdagsschema Schema för extratidsgrupper Varje dag har upp till två individuella driftperioder (ställ in önskad start- och stopptid). För semester ställer du in datum i Tidsinställningar > Holiday Calender och tid i Tidsinställningar > Fläkt låg hastighet/fläkt normal hastighet/hög hastighet.

PID-regulatorer Exempel 2 Funktionskonfigurering För att aktivera en funktion går du till Konfigurera funktion.

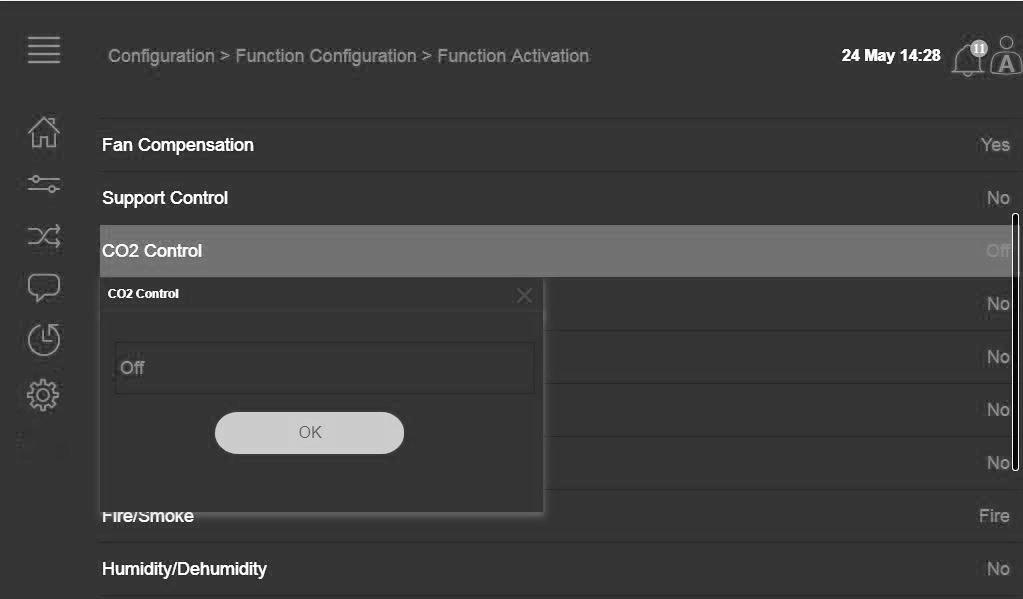

13 Inställningar för regulator Konfigurering Systeminställningar Funktionskonfigurering (exempel 2) I/O-allokeringsinställningar Larmkonfigurering (exempel 3) PID-regulatorer Exempel 2 Funktionskonfigurering För att aktivera en funktion går du till Konfigurera funktion. Välj vilken funktion som ska aktiveras och ställ in funktionens egenskaper. Värden för den aktiverade funktionen visas nu (dessa kan ändras i Datainställningar). Allokera (vid behov) ingångar och utgångar i I/O-allokeringsinställningar. Exempel 3 Larmkonfigurering

14 10 Avancerade inställningar för NaviPad Exempel 3 Larmkonfigurering (forts.) 4 Avancerade inställningar för NaviPad Återgå till systemets översiktsstartsida genom att trycka på startknappen (figur 1) (1). Gå till Avancerade inställningar för NaviPad. Inloggning krävs 1111 och välj Tillgängliga enheter (exempel 4) Ändra lösenord Återställa NaviPads fabriksinställningar (exempel 5) Uppdatera programvara

Ingen kommunikation 11 Exempel 4 Tillgängliga enheter (luftbehandlingsaggregat) Enheten (luftbehandlingsaggregatet) visas tryck på knappen för att välja enheten för att parkoppla den med NaviPad.

15 Ingen kommunikation 11 Exempel 4 Tillgängliga enheter (luftbehandlingsaggregat) Enheten (luftbehandlingsaggregatet) visas tryck på knappen för att välja enheten för att parkoppla den med NaviPad. Om det finns flera enheter (luftbehandlingsaggregat) på samma IP-adress visas en lista över tillgängliga enheter. Exempel 5 Återställa NaviPads fabriksinställningar Du kommer att ombes bekräfta ditt val. Alla inställningar med lösenord återställs och startguiden startas igen. 5 Ingen kommunikation Om ovanstående symbol visas är kommunikationen med den valda enheten (luftbehandlingsaggregatet) bruten. Detta kan till exempel bero på att IP-numret har ändrats. Gå tillbaka till tillgängliga enheter (figur 4): avaktivera alla enheter och aktivera dem därefter.

16 Systemair Sverige AB Industrivägen 3 SE Skinnskatteberg, Sweden Tel Fax Snabbguide för NaviPad se A002
