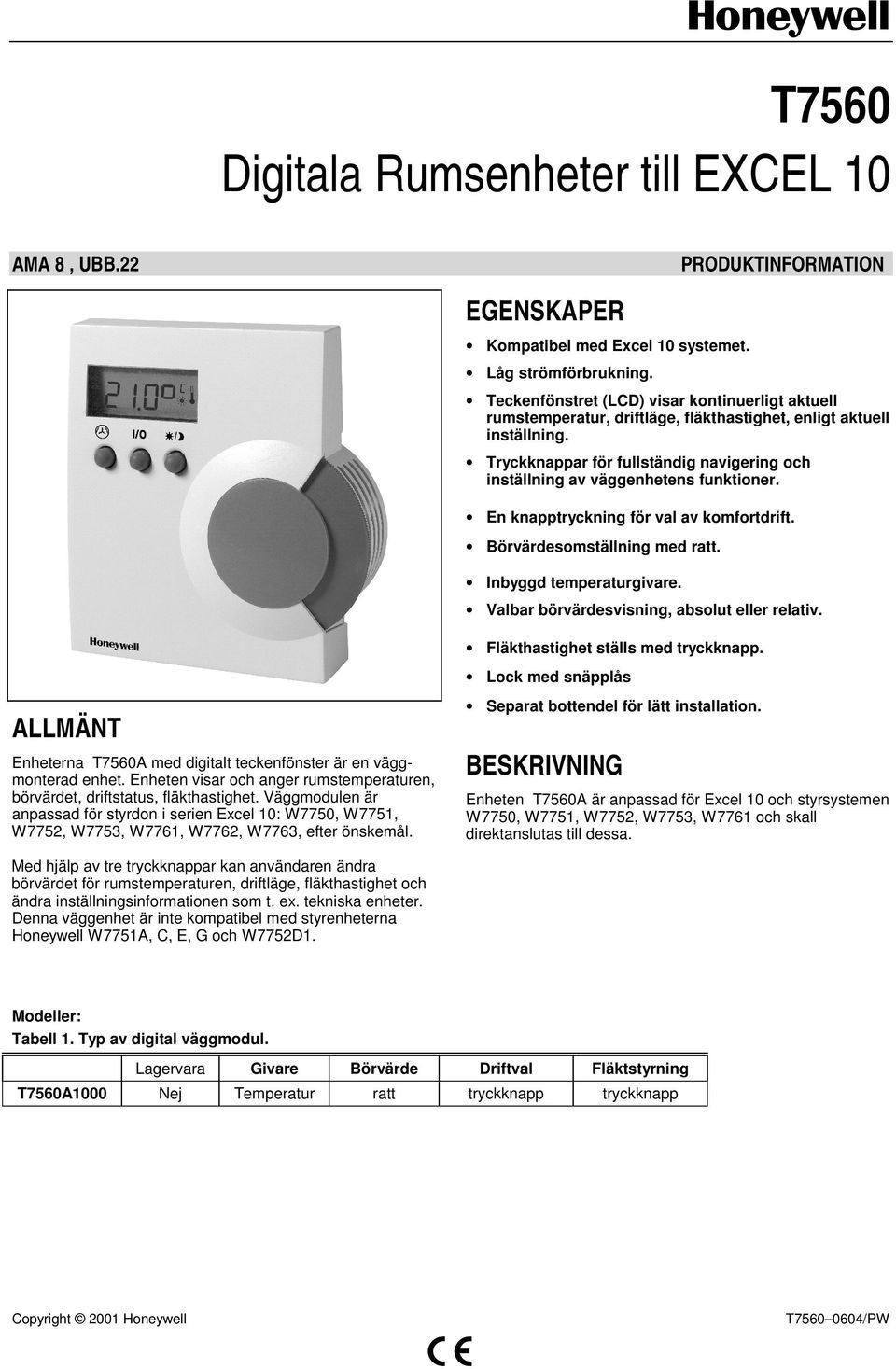

1 T7560 Digitala Rumsenheter till EXCEL 10 AMA 8, UBB.22 PRODUKTINFORMATION EGENSKAPER Kompatibel med Excel 10 systemet. Låg strömförbrukning. Teckenfönstret (LCD) visar kontinuerligt aktuell rumstemperatur, driftläge, fläkthastighet, enligt aktuell inställning. Tryckknappar för fullständig navigering och inställning av väggenhetens funktioner. En knapptryckning för val av komfortdrift. Börvärdesomställning med ratt. Inbyggd temperaturgivare. Valbar börvärdesvisning, absolut eller relativ. Fläkthastighet ställs med tryckknapp. Lock med snäpplås Separat bottendel för lätt installation. ALLMÄNT Enheterna T7560A med digitalt teckenfönster är en väggmonterad enhet. Enheten visar och anger rumstemperaturen, börvärdet, driftstatus, fläkthastighet. Väggmodulen är anpassad för styrdon i serien Excel 10: W7750, W7751, W7752, W7753, W7761, W7762, W7763, efter önskemål. BESKRIVNING Enheten T7560A är anpassad för Excel 10 och styrsystemen W7750, W7751, W7752, W7753, W7761 och skall direktanslutas till dessa. Med hjälp av tre tryckknappar kan användaren ändra börvärdet för rumstemperaturen, driftläge, fläkthastighet och ändra inställningsinformationen som t. ex. tekniska enheter. Denna väggenhet är inte kompatibel med styrenheterna Honeywell W7751A, C, E, G och W7752D1. Modeller: Tabell 1. Typ av digital väggmodul. T7560A1000 Lagervara Givare Börvärde Driftval Fläktstyrning Nej Temperatur ratt tryckknapp tryckknapp Copyright 2001 Honeywell T /PW

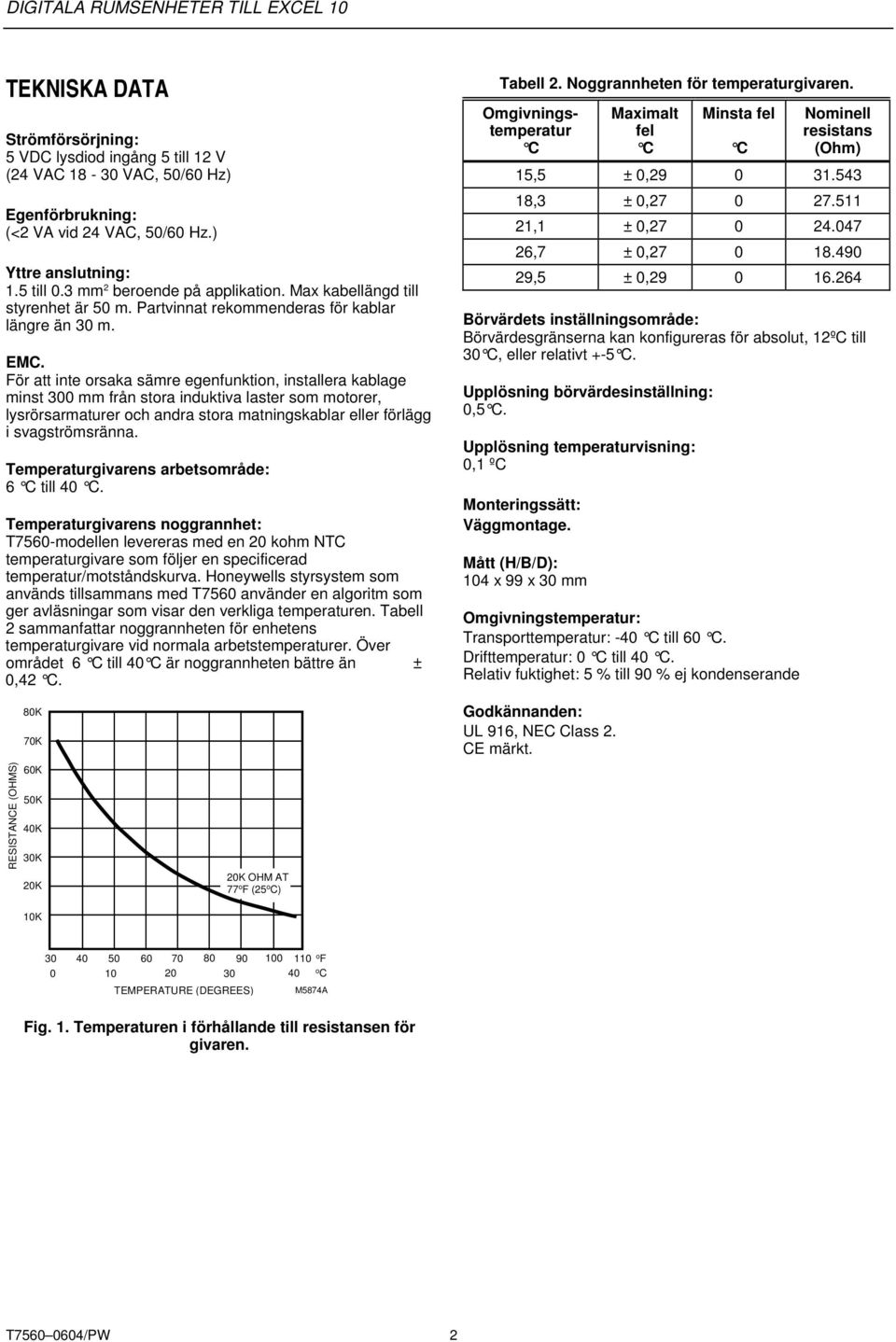

2 TEKNISKA DATA Strömförsörjning: 5 VDC lysdiod ingång 5 till 12 V (24 VAC VAC, 50/60 Hz) Egenförbrukning: (<2 VA vid 24 VAC, 50/60 Hz.) Yttre anslutning: 1.5 till 0.3 mm 2 beroende på applikation. Max kabellängd till styrenhet är 50 m. Partvinnat rekommenderas för kablar längre än 30 m. EMC. För att inte orsaka sämre egenfunktion, installera kablage minst 300 mm från stora induktiva laster som motorer, lysrörsarmaturer och andra stora matningskablar eller förlägg i svagströmsränna. Temperaturgivarens arbetsområde: 6 C till 40 C. Temperaturgivarens noggrannhet: T7560-modellen levereras med en 20 kohm NTC temperaturgivare som följer en specificerad temperatur/motståndskurva. Honeywells styrsystem som används tillsammans med T7560 använder en algoritm som ger avläsningar som visar den verkliga temperaturen. Tabell 2 sammanfattar noggrannheten för enhetens temperaturgivare vid normala arbetstemperaturer. Över området 6 C till 40 C är noggrannheten bättre än ± 0,42 C. 80K 70K Tabell 2. Noggrannheten för temperaturgivaren. Omgivningstemperatur C Maximalt fel C Minsta fel C Nominell resistans (Ohm) 15,5 ± 0, ,3 ± 0, ,1 ± 0, ,7 ± 0, ,5 ± 0, Börvärdets inställningsområde: Börvärdesgränserna kan konfigureras för absolut, 12ºC till 30 C, eller relativt +-5 C. Upplösning börvärdesinställning: 0,5 C. Upplösning temperaturvisning: 0,1 ºC Monteringssätt: Väggmontage. Mått (H/B/D): 104 x 99 x 30 mm Omgivningstemperatur: Transporttemperatur: -40 C till 60 C. Drifttemperatur: 0 C till 40 C. Relativ fuktighet: 5 % till 90 % ej kondenserande Godkännanden: UL 916, NEC Class 2. CE märkt. RESISTANCE (OHMS) 60K 50K 40K 30K 20K 20K OHM AT 77 o F (25 o C) 10K o F o C TEMPERATURE (DEGREES) M5874A Fig. 1. Temperaturen i förhållande till resistansen för givaren. T /PW 2

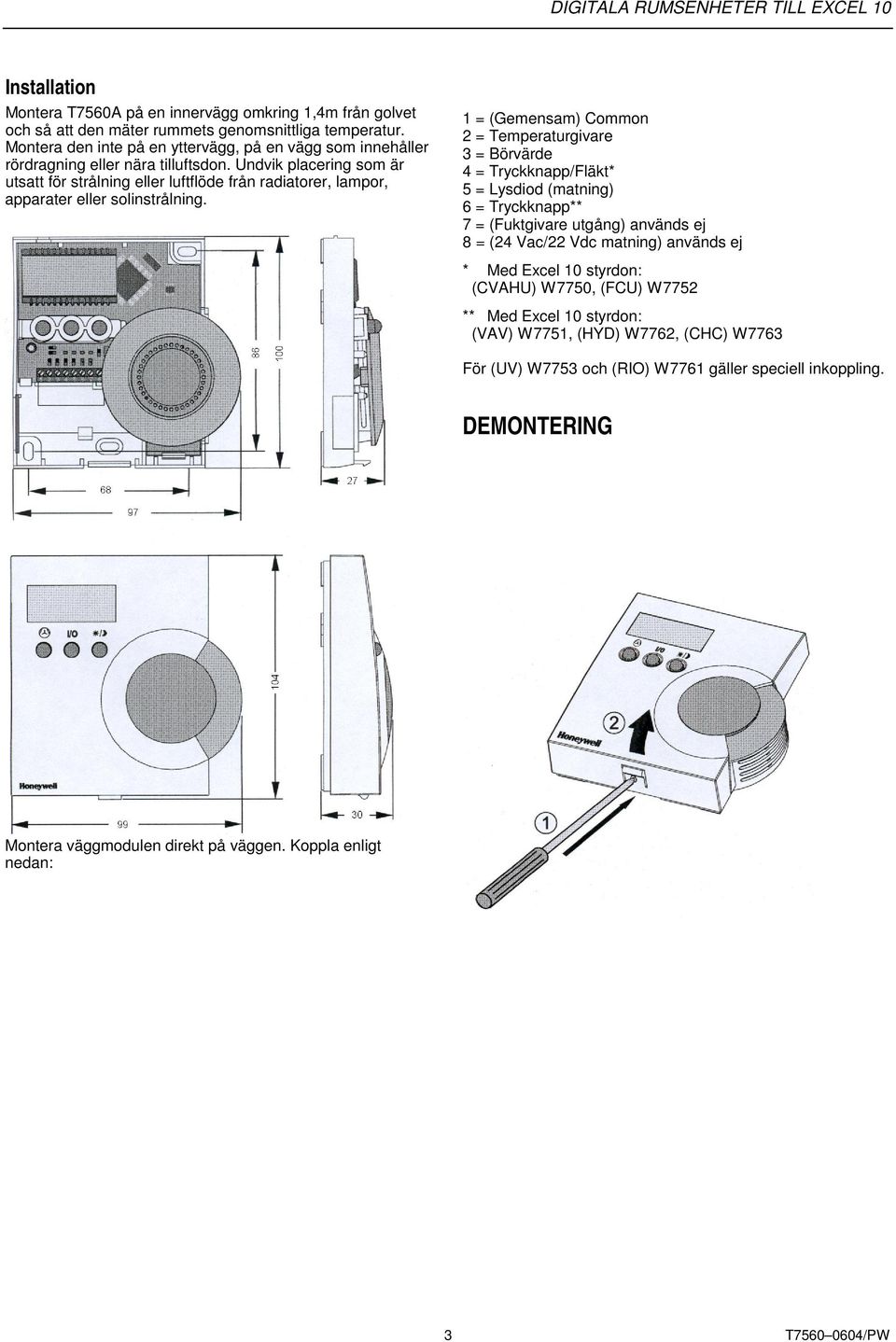

3 Installation Montera T7560A på en innervägg omkring 1,4m från golvet och så att den mäter rummets genomsnittliga temperatur. Montera den inte på en yttervägg, på en vägg som innehåller rördragning eller nära tilluftsdon. Undvik placering som är utsatt för strålning eller luftflöde från radiatorer, lampor, apparater eller solinstrålning. 1 = (Gemensam) Common 2 = Temperaturgivare 3 = Börvärde 4 = Tryckknapp/Fläkt* 5 = Lysdiod (matning) 6 = Tryckknapp** 7 = (Fuktgivare utgång) används ej 8 = (24 Vac/22 Vdc matning) används ej * Med Excel 10 styrdon: (CVAHU) W7750, (FCU) W7752 ** Med Excel 10 styrdon: (VAV) W7751, (HYD) W7762, (CHC) W7763 För (UV) W7753 och (RIO) W7761 gäller speciell inkoppling. DEMONTERING Montera väggmodulen direkt på väggen. Koppla enligt nedan: 3 T /PW

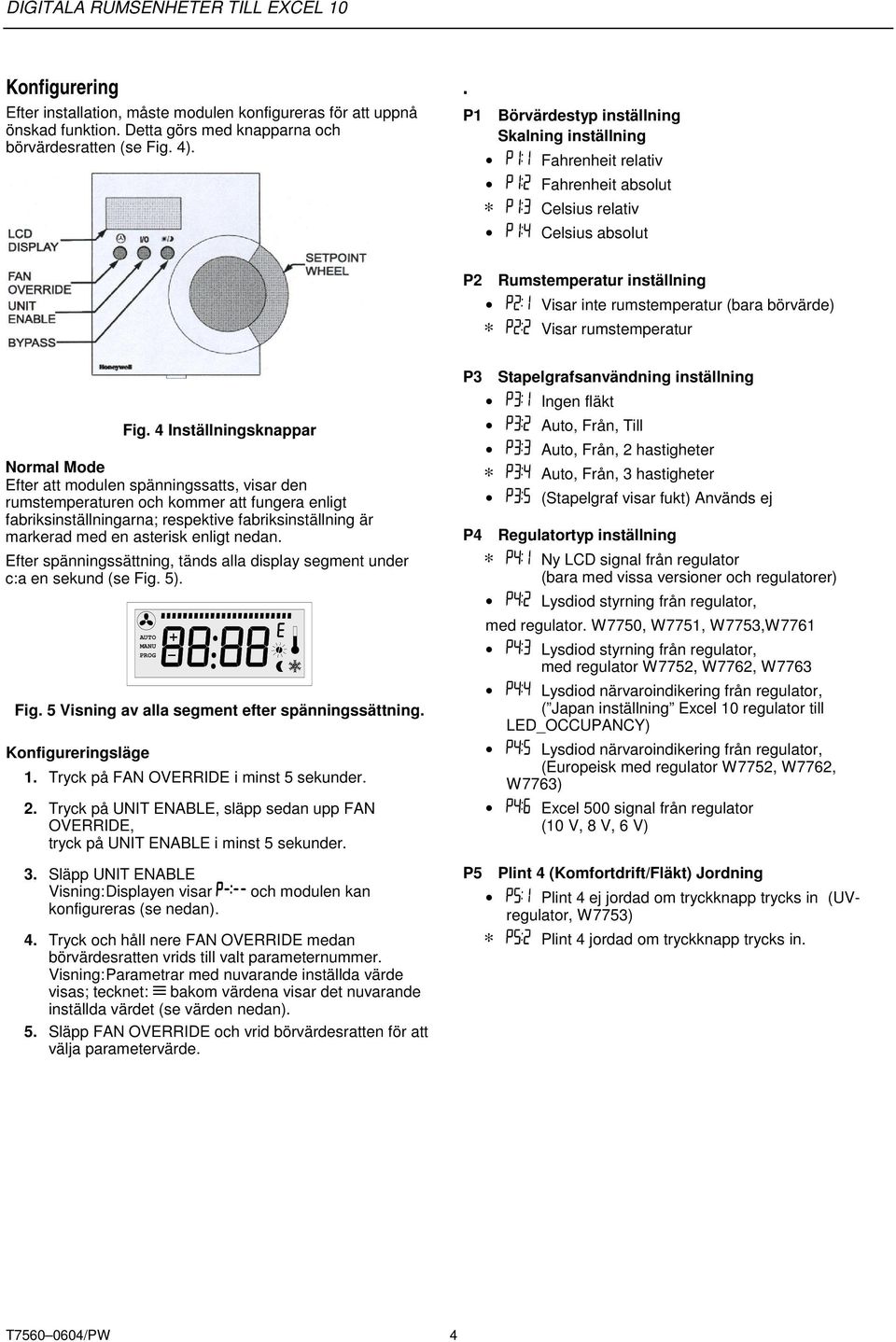

4 Konfigurering Efter installation, måste modulen konfigureras för att uppnå önskad funktion. Detta görs med knapparna och börvärdesratten (se Fig. 4).. P1 Börvärdestyp inställning Skalning inställning Fahrenheit relativ Fahrenheit absolut Celsius relativ Celsius absolut P2 Rumstemperatur inställning Visar inte rumstemperatur (bara börvärde) Visar rumstemperatur Fig. 4 Inställningsknappar Normal Mode Efter att modulen spänningssatts, visar den rumstemperaturen och kommer att fungera enligt fabriksinställningarna; respektive fabriksinställning är markerad med en asterisk enligt nedan. Efter spänningssättning, tänds alla display segment under c:a en sekund (se Fig. 5). PROG Fig. 5 Visning av alla segment efter spänningssättning. Konfigureringsläge 1. Tryck på FAN OVERRIDE i minst 5 sekunder. 2. Tryck på UNIT ENABLE, släpp sedan upp FAN OVERRIDE, tryck på UNIT ENABLE i minst 5 sekunder. 3. Släpp UNIT ENABLE Visning: Displayen visar konfigureras (se nedan). och modulen kan 4. Tryck och håll nere FAN OVERRIDE medan börvärdesratten vrids till valt parameternummer. Visning: Parametrar med nuvarande inställda värde visas; tecknet: bakom värdena visar det nuvarande inställda värdet (se värden nedan). 5. Släpp FAN OVERRIDE och vrid börvärdesratten för att välja parametervärde. P3 Stapelgrafsanvändning inställning Ingen fläkt Auto, Från, Till Auto, Från, 2 hastigheter Auto, Från, 3 hastigheter (Stapelgraf visar fukt) Används ej P4 Regulatortyp inställning Ny LCD signal från regulator (bara med vissa versioner och regulatorer) Lysdiod styrning från regulator, med regulator. W7750, W7751, W7753,W7761 Lysdiod styrning från regulator, med regulator W7752, W7762, W7763 Lysdiod närvaroindikering från regulator, ( Japan inställning Excel 10 regulator till LED_OCCUPANCY) Lysdiod närvaroindikering från regulator, (Europeisk med regulator W7752, W7762, W7763) Excel 500 signal från regulator (10 V, 8 V, 6 V) P5 Plint 4 (Komfortdrift/Fläkt) Jordning Plint 4 ej jordad om tryckknapp trycks in (UVregulator, W7753) Plint 4 jordad om tryckknapp trycks in. T /PW 4

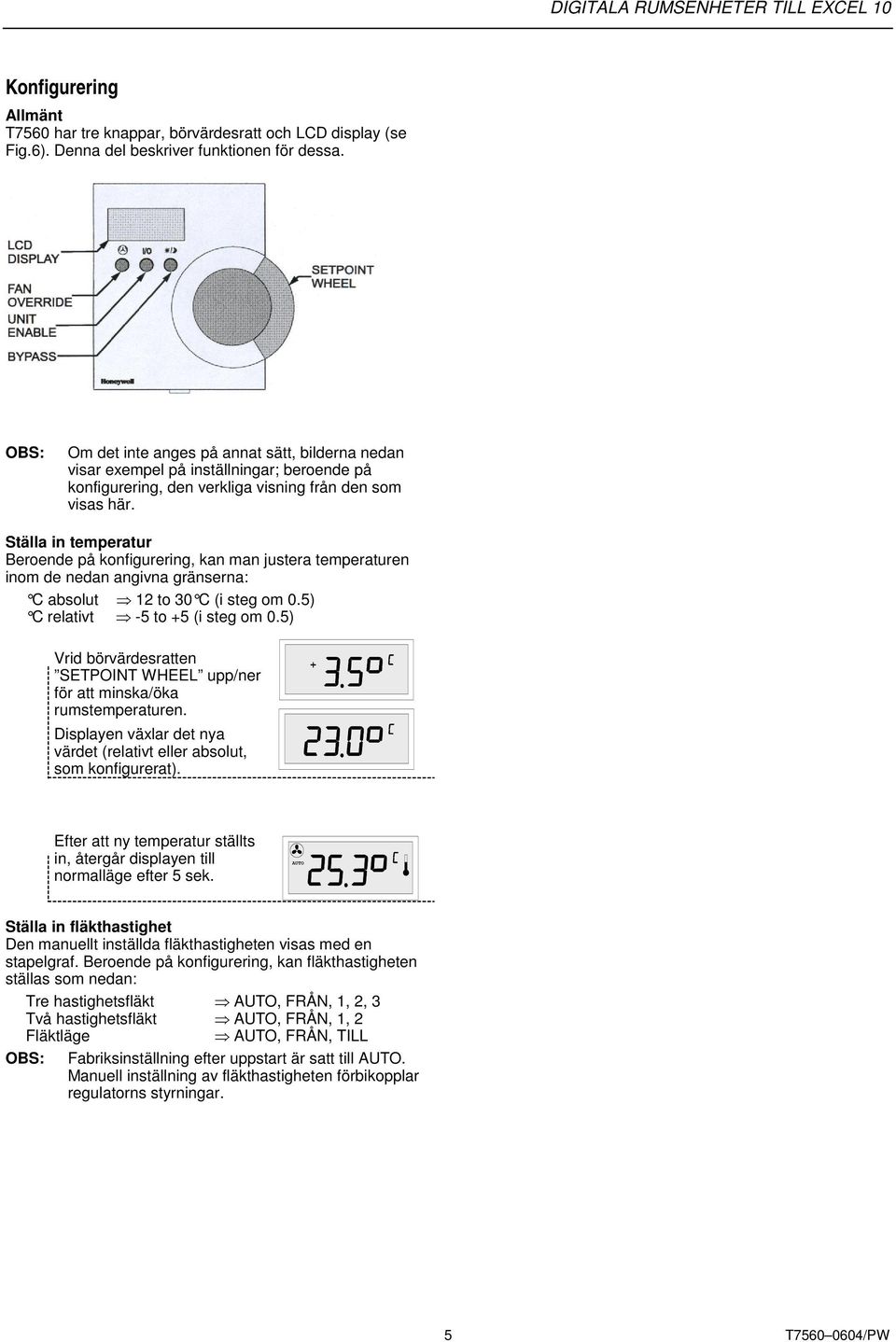

5 Konfigurering Allmänt T7560 har tre knappar, börvärdesratt och LCD display (se Fig.6). Denna del beskriver funktionen för dessa. OBS: Om det inte anges på annat sätt, bilderna nedan visar exempel på inställningar; beroende på konfigurering, den verkliga visning från den som visas här. Ställa in temperatur Beroende på konfigurering, kan man justera temperaturen inom de nedan angivna gränserna: C absolut 12 to 30 C (i steg om 0.5) C relativt -5 to +5 (i steg om 0.5) Vrid börvärdesratten SETPOINT WHEEL upp/ner för att minska/öka rumstemperaturen. Displayen växlar det nya värdet (relativt eller absolut, som konfigurerat). Efter att ny temperatur ställts in, återgår displayen till normalläge efter 5 sek. Ställa in fläkthastighet Den manuellt inställda fläkthastigheten visas med en stapelgraf. Beroende på konfigurering, kan fläkthastigheten ställas som nedan: Tre hastighetsfläkt, FRÅN, 1, 2, 3 Två hastighetsfläkt, FRÅN, 1, 2 Fläktläge, FRÅN, TILL OBS: Fabriksinställning efter uppstart är satt till. Manuell inställning av fläkthastigheten förbikopplar regulatorns styrningar. 5 T /PW

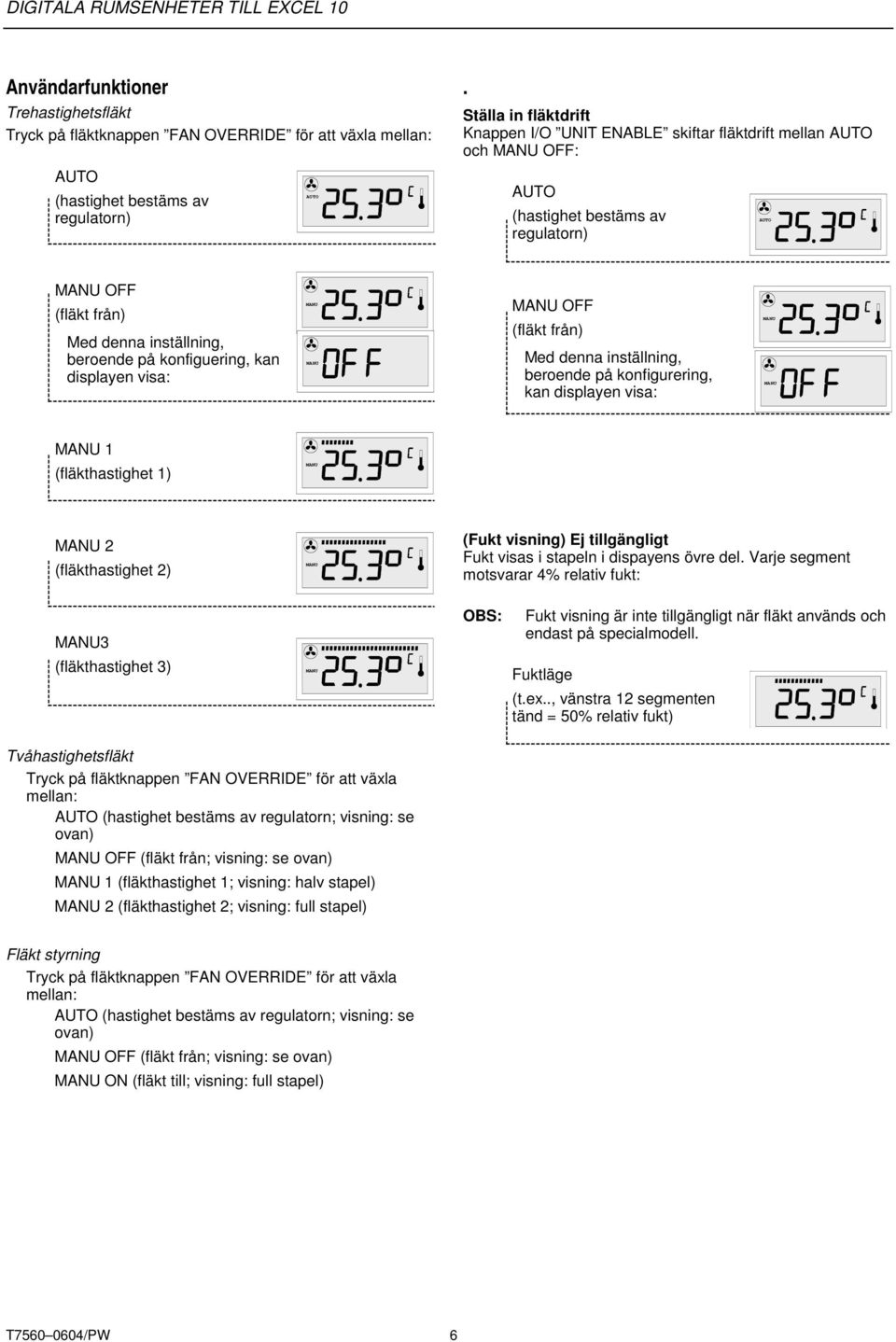

6 Användarfunktioner Trehastighetsfläkt Tryck på fläktknappen FAN OVERRIDE för att växla mellan: (hastighet bestäms av regulatorn). Ställa in fläktdrift Knappen I/O UNIT ENABLE skiftar fläktdrift mellan och OFF: (hastighet bestäms av regulatorn) OFF (fläkt från) Med denna inställning, beroende på konfiguering, kan displayen visa: OFF (fläkt från) Med denna inställning, beroende på konfigurering, kan displayen visa: 1 (fläkthastighet 1) 2 (fläkthastighet 2) (Fukt visning) Ej tillgängligt Fukt visas i stapeln i dispayens övre del. Varje segment motsvarar 4% relativ fukt: 3 (fläkthastighet 3) OBS: Fukt visning är inte tillgängligt när fläkt används och endast på specialmodell. Fuktläge (t.ex.., vänstra 12 segmenten tänd = 50% relativ fukt) Tvåhastighetsfläkt Tryck på fläktknappen FAN OVERRIDE för att växla mellan: (hastighet bestäms av regulatorn; visning: se ovan) OFF (fläkt från; visning: se ovan) 1 (fläkthastighet 1; visning: halv stapel) 2 (fläkthastighet 2; visning: full stapel) Fläkt styrning Tryck på fläktknappen FAN OVERRIDE för att växla mellan: (hastighet bestäms av regulatorn; visning: se ovan) OFF (fläkt från; visning: se ovan) ON (fläkt till; visning: full stapel) T /PW 6

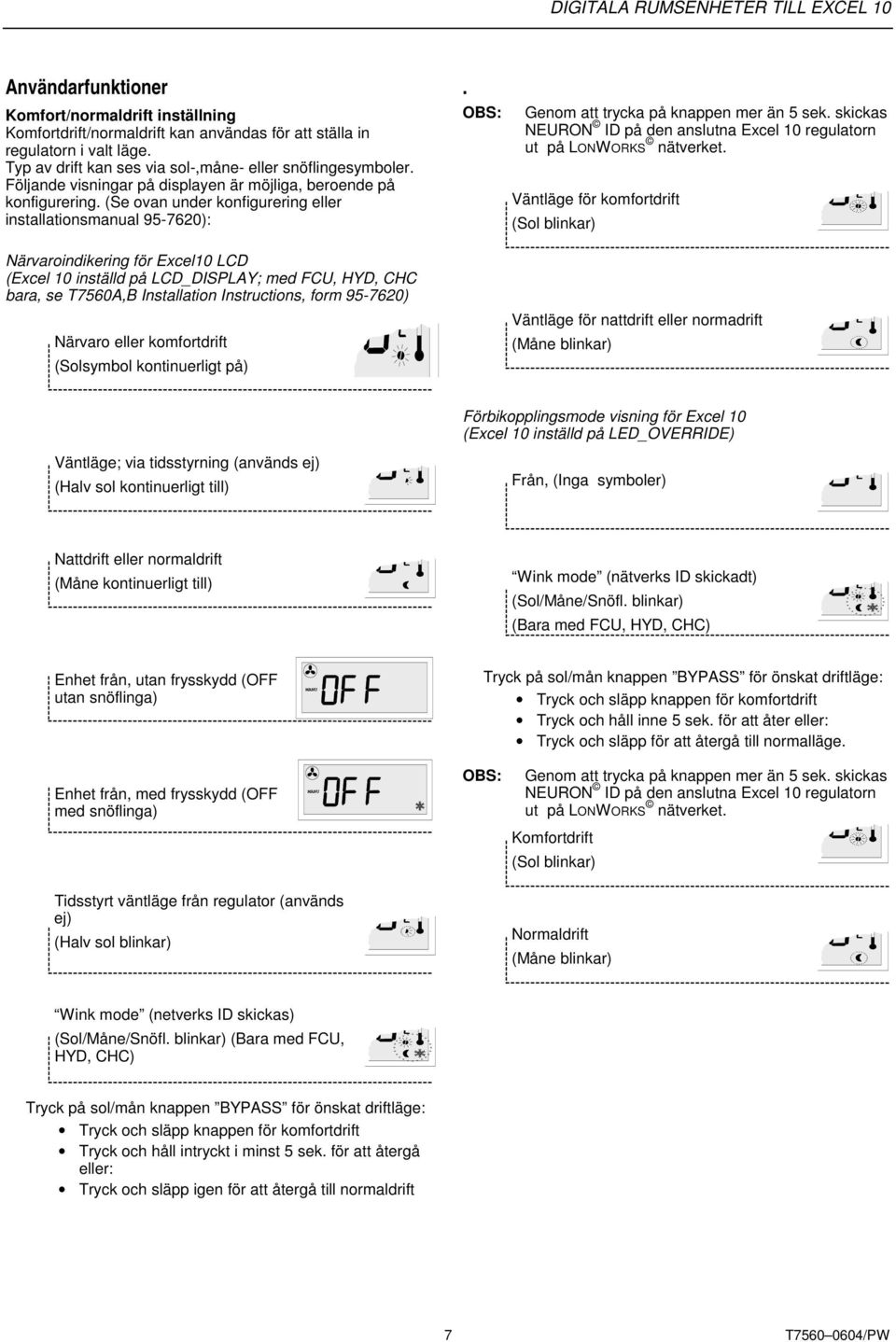

7 Användarfunktioner Komfort/normaldrift inställning Komfortdrift/normaldrift kan användas för att ställa in regulatorn i valt läge. Typ av drift kan ses via sol-,måne- eller snöflingesymboler. Följande visningar på displayen är möjliga, beroende på konfigurering. (Se ovan under konfigurering eller installationsmanual ): Närvaroindikering för Excel10 LCD (Excel 10 inställd på LCD_DISPLAY; med FCU, HYD, CHC bara, se T7560A,B Installation Instructions, form ) Närvaro eller komfortdrift (Solsymbol kontinuerligt på). OBS: Genom att trycka på knappen mer än 5 sek. skickas NEURON ID på den anslutna Excel 10 regulatorn ut på LONWORKS nätverket. Väntläge för komfortdrift (Sol blinkar) Väntläge för nattdrift eller normadrift (Måne blinkar) Förbikopplingsmode visning för Excel 10 (Excel 10 inställd på LED_OVERRIDE) Väntläge; via tidsstyrning (används ej) (Halv sol kontinuerligt till) Från, (Inga symboler) Nattdrift eller normaldrift (Måne kontinuerligt till) Wink mode (nätverks ID skickadt) (Sol/Måne/Snöfl. blinkar) (Bara med FCU, HYD, CHC) Enhet från, utan frysskydd (OFF utan snöflinga) Tryck på sol/mån knappen BYPASS för önskat driftläge: Tryck och släpp knappen för komfortdrift Tryck och håll inne 5 sek. för att åter eller: Tryck och släpp för att återgå till normalläge. Enhet från, med frysskydd (OFF med snöflinga) OBS: Genom att trycka på knappen mer än 5 sek. skickas NEURON ID på den anslutna Excel 10 regulatorn ut på LONWORKS nätverket. Komfortdrift (Sol blinkar) Tidsstyrt väntläge från regulator (används ej) (Halv sol blinkar) Normaldrift (Måne blinkar) Wink mode (netverks ID skickas) (Sol/Måne/Snöfl. blinkar) (Bara med FCU, HYD, CHC) Tryck på sol/mån knappen BYPASS för önskat driftläge: Tryck och släpp knappen för komfortdrift Tryck och håll intryckt i minst 5 sek. för att återgå eller: Tryck och släpp igen för att återgå till normaldrift 7 T /PW

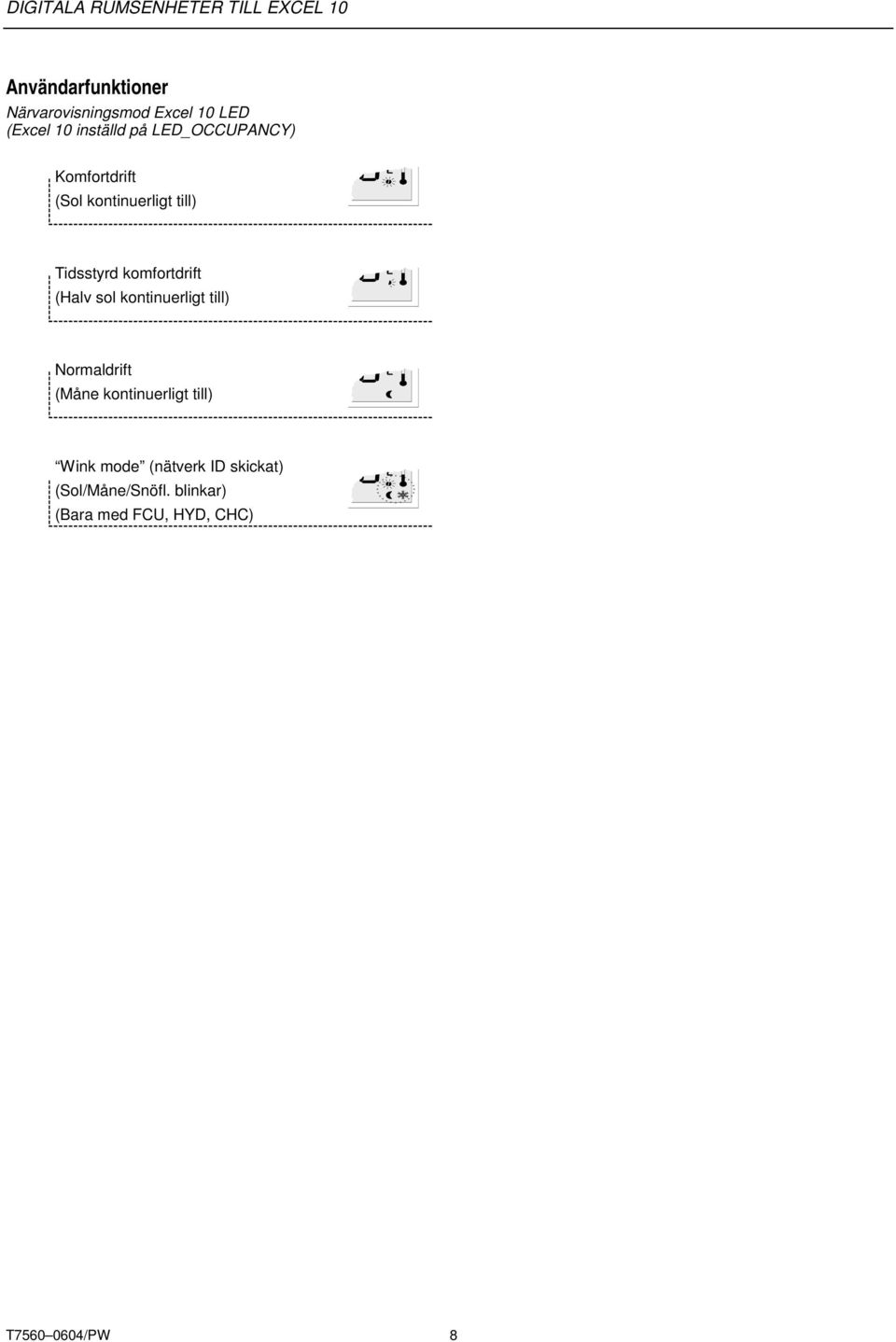

8 Användarfunktioner Närvarovisningsmod Excel 10 LED (Excel 10 inställd på LED_OCCUPANCY) Komfortdrift (Sol kontinuerligt till) Tidsstyrd komfortdrift (Halv sol kontinuerligt till) Normaldrift (Måne kontinuerligt till) Wink mode (nätverk ID skickat) (Sol/Måne/Snöfl. blinkar) (Bara med FCU, HYD, CHC) T /PW 8
