1 CLIMATIX POL638.XX/STD (POL871.7X) Användarmanual

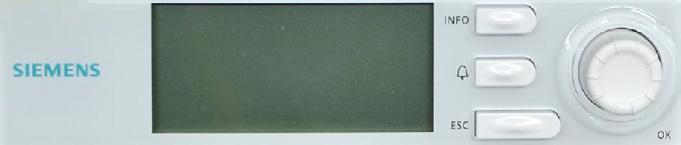

2 1. SYSTEM POL638.70/STD Integrerat användardgränssnitt pic. 1 FUNKTIONS TANGENTER MOMENT VAL FUNKTION Medurs rotation HMI linjeval (NER), eller börvärdesändringar ; kontinuerlig eller snabbare rotation resulterar i snabbare svar VAL KNAPP Moturs rotation HMI linjeval (UPP), eller börvärdesändringar ; kontinuerlig eller snabbare rotation resulterar i snabbare svar Välj / bekräfta och håll Aktivera Logga in/ Logga ut sidan LARM Aktivera och växla mellan larm relaterade sidor INFO Återgå till fördefinierad sida (Huvudindex) ESC Avbryd ändring / gå tillbaka till föregående sida och håll Aktivera HMI inställningssida Funktionstangenter tbl.1 Tel , info@ekovent.se, (9)

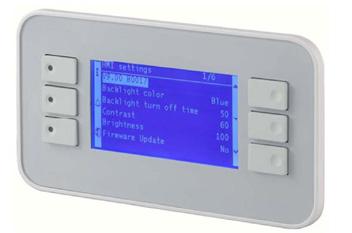

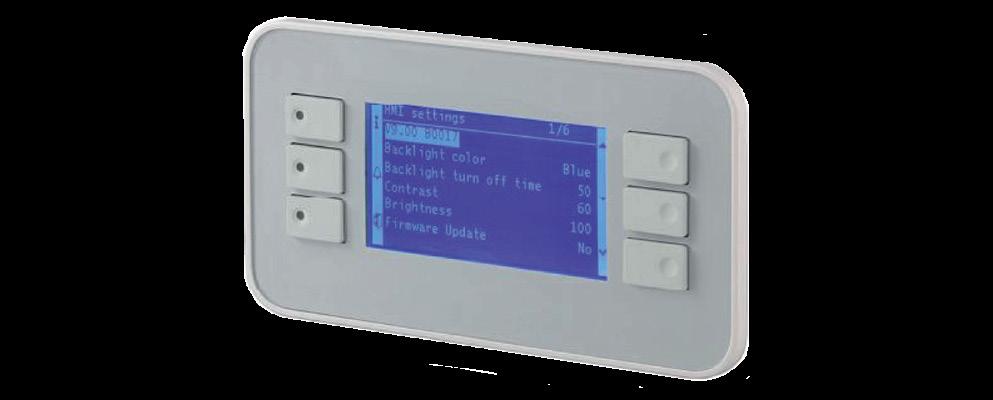

3 POL871.71/STD INFO LARM ESC UPP NER ENTER HMI pic.2 FUNKTIONS TANGENTER MOMENT VAL FUNKTION INFO Återgå till fördefinierad sida (Huvudindex) LARM Aktivera och växla larmrelaterade sidor ESC UPP och håll Avbryt ändring/ gå tillbaka till föregående sida Aktivera HMI inställningssida HMI linjeval (UPP), eller börvärdesinställningar ; kontinuerligt eller snabbare rotation resulterar i snabbare svar NER HMI linjeval (NER), eller börvärdesinställningar ; kontinurligt eller snabbare rotation resulterar i snabbare svar ENTER Välj/ bekräfta och håll Aktiverar Logga in / Logga ut sidan Funktionstangenter tbl.2 Tel , info@ekovent.se, (9)

4 2. IN /UTLOGGNING Fyra åtkomstnivåer är tillgängliga: Åtkomstnivåer ÅTKOMST NIVÅ SKÄRM ANVÄNDS AV LÖSENORD UTAN INLOGGNING / HMI MED basinformation / SLUTANVÄNDARE 2 or Kvalificerad personal, HVAC system administrator SERVICE PERSONAL 4 or Service personal / test och service av regulator/ enheter OEM 6 or OEM / driftsättningspersonal Åtkomstnivåer tbl. 3 Lösenord skyddat OBS: Lösenord kan ändras via HMI, SCOPE or SAPRO LÖSENORDS INMATNING INFO för start sida. Välj lösenords inmatning för lösenords ingång. För att välja åtkomst nivå, skriv fyrsiffrigt nummer. Nummer anges genom VALKNAPP eller genom UPP, NER och ENTER knapp (beroende av HMI typ) enligt ovan angivna regler. bild.3 Efter bekräftelse av åtkomstnivå, presenteras nivån med nyckelsymbol i övre högra hörnet med nr ( 2, 4 or 6) och i övre vänstra hörn vid POL638.70/STD HMI enhet. bild 4 Användaren kan logga ut från alla åtkomstnivåer. Genom att hålla ENTER tangenten intryckt eller SELECTION tangenten kommer du till raden System Overview > Lösenordshantering > Logg ut. Bekräfta utlogggning genom att ENTER tangenten eller SELECTION tangenten. bild 5 Tel , info@ekovent.se, (9)

5 3. NAVIGATION GENOM MENYER Välj menyrader genom SELECTION tangenten eller UPP ocg NER tangenten (beroende av HMI typ). Vald rad kan bekräftas genom att trycka på SELECTION tangenten eller ENTER tangenen. (bild.6, bild.7). bild.. 6 bild SYSTEM UPPSTART AHU systemet kan startas via tidschema, eller via manuellt arbetsläge. Manuellt läge Manuellt arbetsläge är aktiverat så längre det inte ändras till AUTO på HMI enheten. Vid manuellt läge, kan följande funktioner aktiveras: - Av - Byggnadsskydd - Ekonomi - Komfort - Frikyla Välj rad Manuellt läge på Startsidan (bild 8) för att välja ovan nämnda funktioner. bild. 8 Tidschema Med tidschema, i realtid kan i enlighet med kundens önskemål 10 olika brytpunkter definieras under en dag. Tel , info@ekovent.se, (9)

6 På Startsidan på rad Manuell inställning välj läge Auto (beskrivet ovan under kapitell 4) Gå till Huvud index > AHU1 > Börvärden/Inställningar välj Huvudinställningar. På rad Huvudinställningar välj Tidschema. bild 9 InomTidschema menyn, definiera tidsinställning för varje veckodag. Inställd tidschema kan kopieras från Måndag till arbetsdagar (Tisdag-Fredag) genom att ändra raden KopieraSchema till ON. Veckoslutsdagar är definierade separat. Nuvarande värde (bild 10) presenterar aktuella statusen för aggregatet. bild 10 Genom att välja en dag (i examplet - Måndag) är det möjligt at att välja Tid n och Värde n. I givna exemplet startar aggregatet AM i aktuellt läge (Frikyla). Detta läge är aktivit till nästa lägesändringspunkt (08:00 AM) då aggregatet ändrar till nästa driftläge (Comfort). Denna procedur måste definieras för hela dagen. bild 11 Tel , info@ekovent.se, (9)

7 4. BÖRVÄRDEN Beskriver ändring av börvärde för temperatur, fukt (beroende av applikation), och tryck/ flöde. Temperatur börvärdesändring görs på rad SPVTemperature (bild 12) i menyn Huvud börvärden. bild 12 Genom att bekräfta vald rad (tryck in SELECTION TANGENT eller ENTER tangent), öppnas en skala för inställningar av önskat temperatur börvärde (bild 13). bild 13 Ändring av börvärde för Relativ fuktighet görs på raden HumiditySPV i Main setpoints menyn. Genom bekräftelse av vald rad (tryck SELECTION TANGENT eller ENTER tangent), öppnas en skala för inställning av önskat börvärde för relativ fuktighet (bild 14). bild 14 Luftflöde / diff. tryck börvärde ändras på raden SupplyFlowSPV/SupplyPressSPV i Main setpoints menyn. Genom bekräftelse av vald rad (tryck SELECTION TANGENT eller ENTER tangent), öppnas en skala för inställning av önskat börvärde för luftflöde / diff. tryck (bild 15). bild 15 Tel , info@ekovent.se, (9)

8 5. FELHANTERINGAR (LARMER) När larm uppstår i systemet, visas en klocksymbol på HMI skärmen eller så blinkar den röda LED lampan (beroende av HMI typ). Efter det att service har utförts ska larmet kvitteras för åtegång till systemets normalläge. Genom att trycka in Larm tangenten får du en Detaljerad Larm Lista med senaste okvitterade larm (bild 16). Efter intryckning av Larm ytterliggare en gång blir alla okvittera okvitterade larm i systemet synliga. Larm lista (bild 17). bild 16 SELECTION TANGENT eller ENTER tangent på vald rad i Larmlistan för att komma in i Detaljerad larmlista (bild 16). bild 17 Genom att bekräfta ett larm blir larmdetaljerna synliga (larmnivå, datum och tid när larm inträffade). Välj Bekräfta i larmlistan för att acceptera/ återställa larm. Ändra värdet från Aktivt till Passivt tillstånd(bild 18) och bekräfta det. Om alla larm är borta, ska första raden i Larmlistan vara Bekräfatde Passiva 0.. bild 18 Tel , info@ekovent.se, (9)
