1 Fläktar Luftbehandlingsaggregat Brandsäkerhet Luftdistribution Luftkonditionering Värmeprodukter Living För återvinning av värme i flerbostadshus med frånluftsventilation

2 2 Living Energieffektiv ventilation - vi gör det enkelt Systemair är ett ledande ventilationsföretag med verksamhet i 45 länder. Vi tillverkar, marknadsför och levererar ventilationsprodukter av hög kvalitet. Produktprogrammet omfattar ett brett sortiment av energieffektiva fläktar, ventilationsaggregat, produkter för luftdistribution, kylmaskiner, luftridåer och värmeprodukter. Produkterna är robusta, enkla att välja, installera och använda.

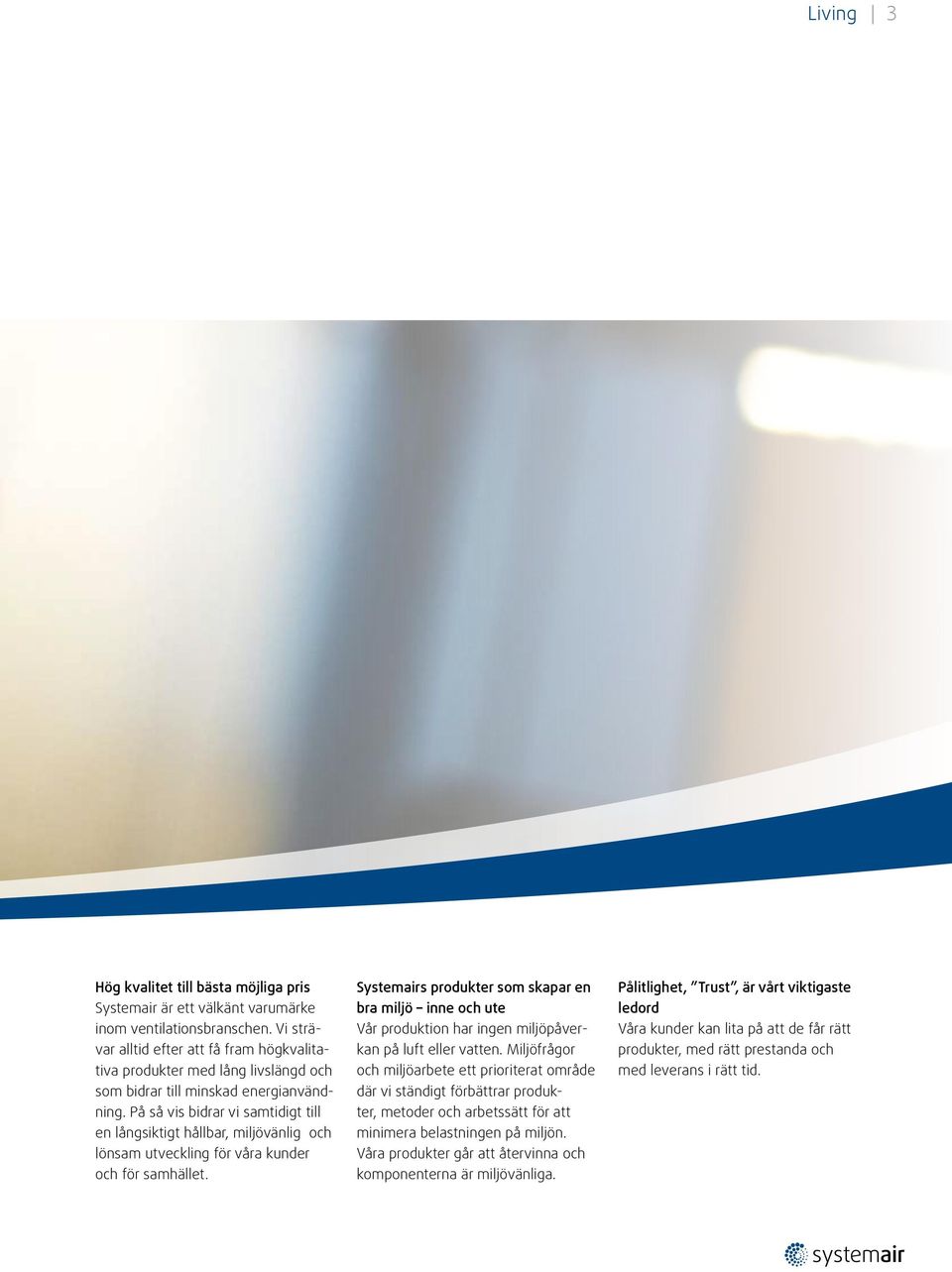

3 Living 3 Hög kvalitet till bästa möjliga pris Systemair är ett välkänt varumärke inom ventilationsbranschen. Vi strävar alltid efter att få fram högkvalitativa produkter med lång livslängd och som bidrar till minskad energianvändning. På så vis bidrar vi samtidigt till en långsiktigt hållbar, miljövänlig och lönsam utveckling för våra kunder och för samhället. Systemairs produkter som skapar en bra miljö inne och ute Vår produktion har ingen miljöpåverkan på luft eller vatten. Miljöfrågor och miljöarbete ett prioriterat område där vi ständigt förbättrar produkter, metoder och arbetssätt för att minimera belastningen på miljön. Våra produkter går att återvinna och komponenterna är miljövänliga. Pålitlighet, Trust, är vårt viktigaste ledord Våra kunder kan lita på att de får rätt produkter, med rätt prestanda och med leverans i rätt tid.

4 4 Living Tillsammans är vi starka Vi andas 15 kg luft per dag... samtidigt som vi vistas mer än 2/3 av tiden i våra bostäder. Kvaliteten på den luft som vi andas betyder mycket för vår hälsa. För att undvika dålig lukt, mögel, kondens på fönster, varma och kalla ytor måste lokalen ha bra ventilation. Hur stor betydelsen är av ett bra inomhusklimat, är enkelt att förstå om man tänker på att vi äter ca 1 kg per dag, dricker ca 3 kg per dag och andas ca 15 kg per dag. Av luften vi andas är ca 90% inomhusluft. Hårda krav ställs på mat och dryck men det ställs låga krav på den luft vi andas trots att kvaliteten på den luft som vi andas betyder mycket för vår hälsa. Att ventilera våra bostäder är en självklarhet. Utmaningen är att göra det på ett sätt som är energismart. Spara pengar och energi Du kan spara pengar och energi genom att se över ventilationssystemet och dess styrning. Se till att ventilera mer när behovet är som störst, och mindre när behovet är som minst. Det är också viktigt att utföra regelbundet underhåll på kanaler och filter, både med tanke på luftkvaliteten och på energianvändningen. Ett bra styrsystem med rätt funktioner och rätt komponenter är en förutsättning för att ventilationen ska fungera bra och att inomhusluften ska hålla en hög kvalité. Ofta jämförs FTX-system med värmepumpar, och olika experter drar åt olika håll, beroende på hur man mäter energibesparingen. Det alla experter är eniga om är att återvinning av värme ur den använda ventilationsluften naturligtvis är mycket bra ur energisynpunkt. Systemair erbjuder alla lösningar, vare sig det handlar om olika former av värmeväxlare eller som vi beskriver i den här broschyren - genom frånluftsvärmepump med värmeåtervinning. Vår bästa tid är nu De senaste årens höjda krav och stigande energipriser har gjort att förståelsen för hur energi kan sparas, har ökat. Befintliga bostadshus börjar bli renoveringsmogna och ventilationslösningarna ses över, då de är en nyckel till besparing. Kravspecifikationen innehåller energisnåla motorer, driftsäkra produkter, enkelt handhavande med låg ljudalstring och miljösäkra leverantörer. Systemair, som är ett internationellt ventilationsföretag, har med resurser som ljudlabb, utvecklingscenter och effektiv logistik haft möjligheten att inta en ledande position i världen och kan tack vara det leverera moderna, energibesparande ventilationsprodukter som ligger rätt i tiden. Genom att vara en totalleverantör av produkter kan Systemair hjälpa till, ta fram och leverera kompletta ventilationssystem oavsett om det rör sig om enklare ROT-objekt eller nybyggnation av fastigheter med de senaste kraven. Living är en av lösningarna Systemair kan erbjuda för flerbostadshus med befintlig frånluftventilation. För ett bra inomhus klimat med ren luft och på ett energieffektivt sätt som spar energi. Hårda krav på byggnaders energianvändning Kraven på byggnaders energianvändning ligger på 55 kwh/m 2 för nya bostäder i södra Sverige, enligt Energimyndighetens nationella strategi för lågenergibyggnader. De nya hårda EU-kraven på byggnaders energiprestanda, som klubbades igenom av EU-parlamentet i maj, innebär att alla nya byggnader ska ha en energianvändning nära noll från årsskiftet 2020/2021. För offentliga byggnader gäller kravet redan från årsskiftet 2018/2019. Dessutom krävs energieffektiviserande åtgärder i samband med större renoveringar som ska uppnå 70% av dagens BBR-krav. Det framgår inte av direktivet vad NNE-hus egentligen är, mer än att det är byggnader med mycket energieffektiva klimatskal och installationer samt att en stor andel av den energi som behövs ska vara förnybar. Definitionerna får varje medlemsland göra själva, dessutom kommer direktivet att kräva en rad lagändringar, inte minst i byggreglerna, BBR. Högsta tillåtna energianvändning för NNE-hus för nya bostäder i klimatzon 3: (Stockholmsområdet och södra Sverige): 55 kwh/m 2 (icke elvärmda) och 30 kwh/m 2 (elvärmda). Högsta tillåtna energianvändning vid större renoveringar av bostäder i klimatzon 3: 75 kwh/m 2 (icke elvärmda) och 40 kwh/m 2 (elvärmda).

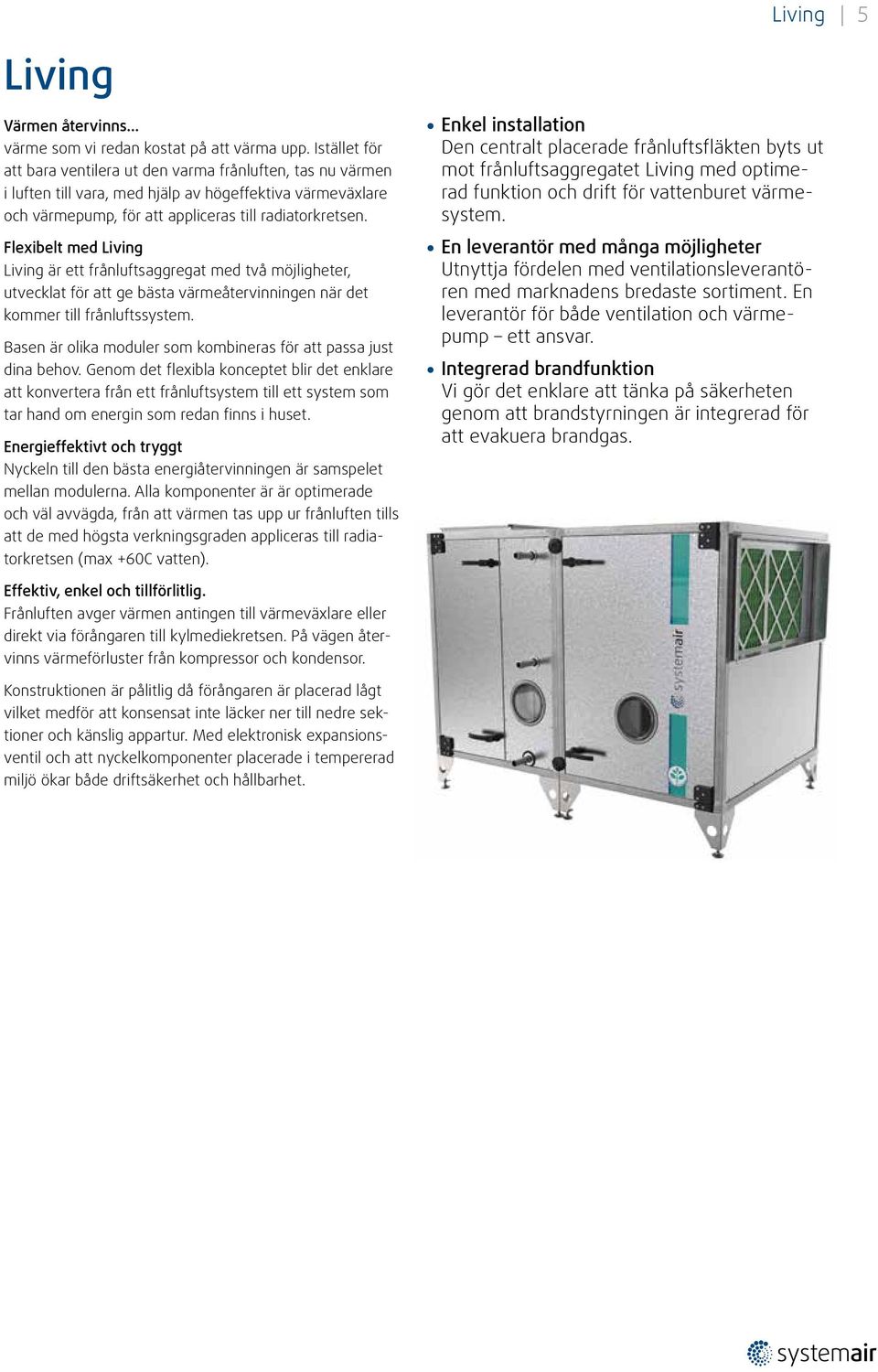

5 Living 5 Living Värmen återvinns... värme som vi redan kostat på att värma upp. Istället för att bara ventilera ut den varma frånluften, tas nu värmen i luften till vara, med hjälp av högeffektiva värmeväxlare och värmepump, för att appliceras till radiatorkretsen. Flexibelt med Living Living är ett frånluftsaggregat med två möjligheter, utvecklat för att ge bästa värmeåtervinningen när det kommer till frånluftssystem. Basen är olika moduler som kombineras för att passa just dina behov. Genom det flexibla konceptet blir det enklare att konvertera från ett frånluftsystem till ett system som tar hand om energin som redan finns i huset. Energieffektivt och tryggt Nyckeln till den bästa energiåtervinningen är samspelet mellan modulerna. Alla komponenter är är optimerade och väl avvägda, från att värmen tas upp ur frånluften tills att de med högsta verkningsgraden appliceras till radiatorkretsen (max +60C vatten). Enkel installation Den centralt placerade frånluftsfläkten byts ut mot frånluftsaggregatet Living med optimerad funktion och drift för vattenburet värmesystem. En leverantör med många möjligheter Utnyttja fördelen med ventilationsleverantören med marknadens bredaste sortiment. En leverantör för både ventilation och värmepump ett ansvar. Integrerad brandfunktion Vi gör det enklare att tänka på säkerheten genom att brandstyrningen är integrerad för att evakuera brandgas. Effektiv, enkel och tillförlitlig. Frånluften avger värmen antingen till värmeväxlare eller direkt via förångaren till kylmediekretsen. På vägen återvinns värmeförluster från kompressor och kondensor. Konstruktionen är pålitlig då förångaren är placerad lågt vilket medför att konsensat inte läcker ner till nedre sektioner och känslig appartur. Med elektronisk expansionsventil och att nyckelkomponenter placerade i tempererad miljö ökar både driftsäkerhet och hållbarhet.

6 6 Living Living HP Med Integrerad värmepump Den enklaste installationen - allt i ett Hög värmeåtervinning Hög kvalité Den enklaste installationen - allt i ett Vi gör det enkelt för installatören, är ett ledord som vi verkligen lever upp till med Living HP. En leverantör ett ansvar, för både ventilation och värmepump gör att modellen HP ger den enklaste installationen. Den kompakta lösningen med en integrerad högeffektiv värmepump, för högsta effektivitet med bästa energiåtervinning. Består av Fläktfiltermodul + Värmepumpsmodul för värmeöverföring luft /vatten. Hög värmeåtervinning Frånluften avger värmen till förångaren som vid en högre temperatur via kondensorn avger värmen till radiatorkretsen. Konstruktionen medför att värmeförluster från kompressor och kondensor återvinns. Värmeförluster från kompressor och kondensor återvinns Stora värmeöverförande ytor i värmeväxlare för bästa värmeupptagning Hög kvalité Konstruktionen är pålitlig då förångaren är placerad lågt vilket medför att konsensat inte läcker ner till nedre sektioner och känslig appartur. Dessutom är alla nyckelkomponenter är placerade i tempererad miljö vilket ökar driftsäkerhet och hållbarhet Nyckelkomponenter från ledande leverantörer med bästa kvalitet och prestanda. Energieffektiva fläktar med EC-teknologi för bästa SFP Elektroniska expansionsventiler Smarta funktioner Ett gäng smarta funktioner som gör det lättare att välja, installera och använda. Bland annat: Inbyggd luftflödesreglering och forcering Brandstyrningen är integrerad Sommardrift Hög effektivitet Bästa effektivitet med varvtalsstyrd kompressor anpassar behovet för att ge högsta ESSER (COP säsong) och öka besparingen. Låga tryckfall HP Varvtalsstyrd kompressor Hög COP: Upp till 5 vid nominella värden och värmebärare +40C HP UC UC Ett frånluftaggregat med värmeåtervinning tillsammans med integrerad värmepump

7 Living 7 Living HR För extern värmepump Enkel installation köp allt från samma leverantör Effektiv värmeupptagning Kompakt lösning Enkel installation köp allt från samma leverantör Modellen Living HR är ett tillförlitligt, enkelt och kompakt frånluftsaggregat med integrerad värmeåtervinning, optimerat för bästa effektivitet i kombination med extern värmepump. Enkel installation Styr och reglering är klappat och klart också för brand allt för att göra installationen enkel. Köp allt från samma leverantör En stor fördel är att Systemairs sortiment inkluderar även externa värmepumpar så som vår WQH/L vilket gör att allt som behövs kommer från en leverantör, en kontakt och ett ansvar. En leverantör ett ansvar Integrerad brandstyrning Inbyggd luftflödesreglering och forcering Effektiv värmeupptagning Bästa energiöverföring med hjälp av värmeväxlare dimensionerade för bästa prestanda med lågt tryckfall och bästa värmeupptagning, för att föras vidare i vätskeform i husets brine till extern värmepump. Stora värmeöverförande ytor Lågt tryckfall Värmeupptagningsbatterier placerade lågt för längre livslängd Kompakt lösning Begränast med utrymme - inget problem. Då HR befinner sig separat från värmepumpen och har låg bygghöjd, ger det möjlighet att placera värmepump där bästa utrymmet finns. Living HR är lösningen för att återvinna värme på minsta möjliga yta. Stor återvinning på liten yta HP HR UC HR VP Extern värmepump WQH/L UC

8 8 Living Byggstenarna En stabil grund som kombineras utifrån behov Fläkt-filtermodul Living HP och Living HR har varsin Fläkt-filtermodul optimerade för energi-värmeåtervinning att kombineras med värmepumpsmodul HP respektive värmeåtervinningsmodul HR. Bägge fläkt-filter modulerna har: Energieffektiva EC fläktar för bästa SFP <0,6* Filter: Lågt tryckfall och lång livslängd. F5 filter som standard, G3 som tillval. Förfilter som tillval. Enkel integrerad funktion för brand med signaler för givare, spjäll och separat brandgasfläkt. HP * SFP 0,6 vid flöden angivna i datablad Värmeåtervinningsmodul - HR Att kombineras med fläktfiltermodulen för att få ett frånluftaggregat med värmeåtervinning att ansluta till extern värmepump Värmeåtervinningsbatterierna har stor yta för högsta prestanda, med lägsta tryckfall och bästa värmeupptagningen vilket bidrar till lågt SFP. Batteriet är placerad lågt vilket medför att konsensat inte läcker ner till nedre sektioner och känslig appartur Finns i flera storlekar och klarar luftmängd l/s Effektivt optimerat luft-brine batteri för att kunna utvinna maximalt med energi ur frånluften och samtidigt lämna en hög temperatur till den externa värmepumpen. UC Fläkt-filtermodul HP Värmeåtervinningsmodul HR Fläkt-filtermodul HR Värmepumpsmodul - HP Att kombineras med fläktfiltermodulen HP för att få ett frånluftaggregat med integrerad värmepump Enkel att installera och använda - samma leverantör. Bästa effektivitet med vartalsstyrd kompressor anpassar behovet för att ge högsta ESSEER (COP säsong) och öka besparingen Kompakt design och låg köldmediefyllning ( < 3 kg), R410a. Direkt överföring till radiatorkretsen via kondensorn Extern värmepump WQL/H WQL/H är serien vattenkylda vätskekylmaskiner och värme pumpar med högeffektiva scrollkompressorer. En kompakt design gör det enkelt att placera och transportera enheten vid om - och tillbyggnad. Regleringen sker med avancerad mikro processor som enkelt kan hantera flera applikationer och driftty per som extern värmepump för Living HR, komfort kyla med kyltorn eller tillsammans med fastighetsvärmepumpar (bergvärme) mfl. HR Komponenter för bästa prestanda också vid dellast Flertalet utföranden Kompakt design Lätt att placera och installera

9 Living 9 Styr och regler Enkelt att driftsätta Funktion och drift är optimierad för vattenburet värmesystem (HP) eller för att enkelt ansluta brine-kretsen från borrhålet som tar upp värmen från luften och transporterar den till den externa värmepumpen (HR). Styrningen är specialtillverkad för Systemairs Living-aggregat. Aggregaten levereras förinställda från fabrik och i snabbmenyerna kan enkelt konfiguration, funktion och temperatur ställas in. Översiktsskärmen gör att det är lätt att läsa av status direkt från displayen, vilket tillsammans med idrifttagningsverktyget gör att aggregatet är enkelt att starta upp. Säker drift Driften blir säker med funktioner som optimerar och skyddar kompressorn och köldmediekretsen. Med temperatureglering, spjällstyrning, radiatorkretsens flödesvakt och att avfrostningsfunktionen är alltid aktiv skapas full kontroll över hela systemet. För HR finns sensorer och utsignaler som möjliggör enkel reglering av extern pump och/eller ventil för att eliminera påfrysning av värmeåtervinningsbatteriet. Brandfunktion Digital ingång för brand-och rökdetektor. När larm utlöst stänger spjäll A och B för att skydda fläkt och värmepump, och spjäll C öppnar för att extern brandgasfläkt ska evakuera de varma och farliga brandgaserna. Sommardrift Living HP: För att spara tryckfall på sommaren när det inte finns något värmebehov, skickar en utegivare signal till styrenheten som stänger av värmepumpen, stänger spjäll och den externa brandgasfläkten går in och jobbar som en vanlig frånluftsfläkt. Flödet kontrolleras av tryck/flödesgivare och brandgasfläkten regleras för att hålla optimalt flöde. Living HR arbetar kontinuerligt som ett vanligt frånluftsaggregat även på sommaren för att alltid återföra värme från frånluften till den externa värmepumpen. Funktion för att motionera brandgasfläkten och spjäll är integrerad i regleringen. Lek inte med elden Kombinera med marknadens bästa brandgasfläkt Brandstyrningen är integrerad och med en extern brandgasfläkt evakueras brandgaserna. Vår brandgasfläkt DVG-EC är den enda brandgasfläkt på marknaden som har en EC motor som sparar upp till 60% av eleffekten jämfört med vanliga gamla frånluftsfläktar. Perfekt för sommardriften med andra ord. Läs mer om brandgasfläktar på Avluft Avluft Spjäll B Spjäll B Kondensor Vattenpump Förångare WFZ Vatten IN Undercentral Värmeåtervinningsbatteri WFZ Vatten UT Kompressor Fläkt Fläkt Filter Filter Spjäll A Spjäll A Vatten IN Brandgasfläkt Spjäll C Frånluft Brandgasfläkt Spjäll C Frånluft Vatten UT Pump Vattenpump Extern värmepump Undercentral Living HP Living HR

10 10 Living Living HP Storlek Antal lgh * Luftflöde l/s Nom. l/s SFP <0,6 Ute/inne COP** nom Värme kw Living HP Ja 4,4 20 Living HP Ja 4,6 30 Living HP Ja 4,9 42 * Standardlägenhet med 25l/s ** Vid utgående värmebärare +40 C Vid max luftflöde LWT + 40 C Dimensionsritning DL DH H DH L H D DH DL Vikt (kg) L HP HP HP D 150

11 Living 11 Flödesscheman Living HP Living HP UC UC Living HP parallelkopplad Living HP seriekopplad

12 12 Living Living HR Storlek Antal lgh * Luftflöde l/s Nom. l/s SFP <0,6 Ute/inne Värme kw ** Living HR Ja 11 Living HR Ja 17 Living HR Ja 25 * Standardlägenhet med 25l/s **ΔT brine 5K 30% E.G. Dimensionsritning D LS LS DL DH D 150 H DH L LS L H D DH DL Vikt (kg) HR HR HR

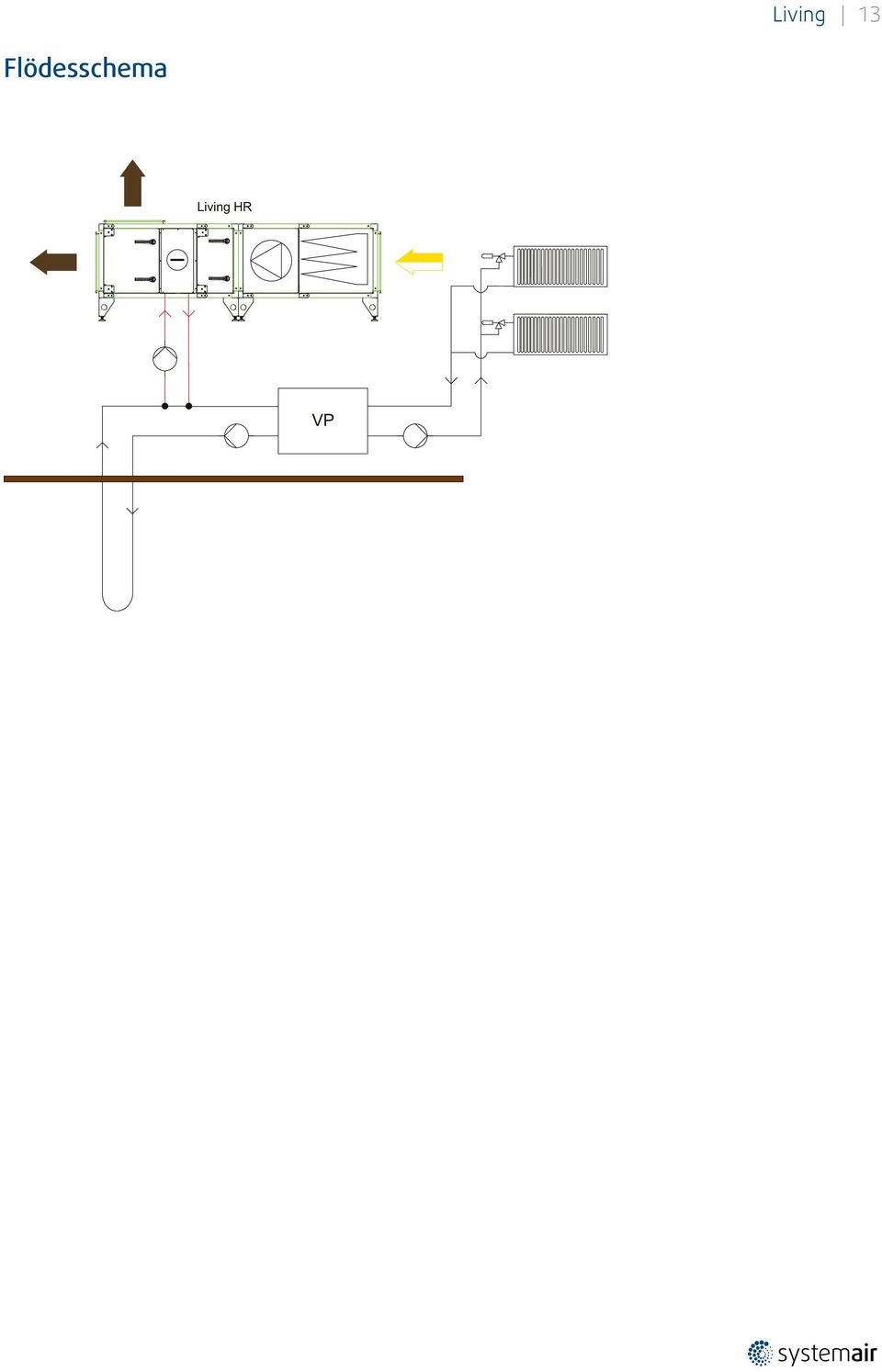

13 Living 13 Flödesschema Living HR VP
