1 Star by Fläkt Woods iq Star Wega/Wega Power/Nova Energieffektiva kylbafflar

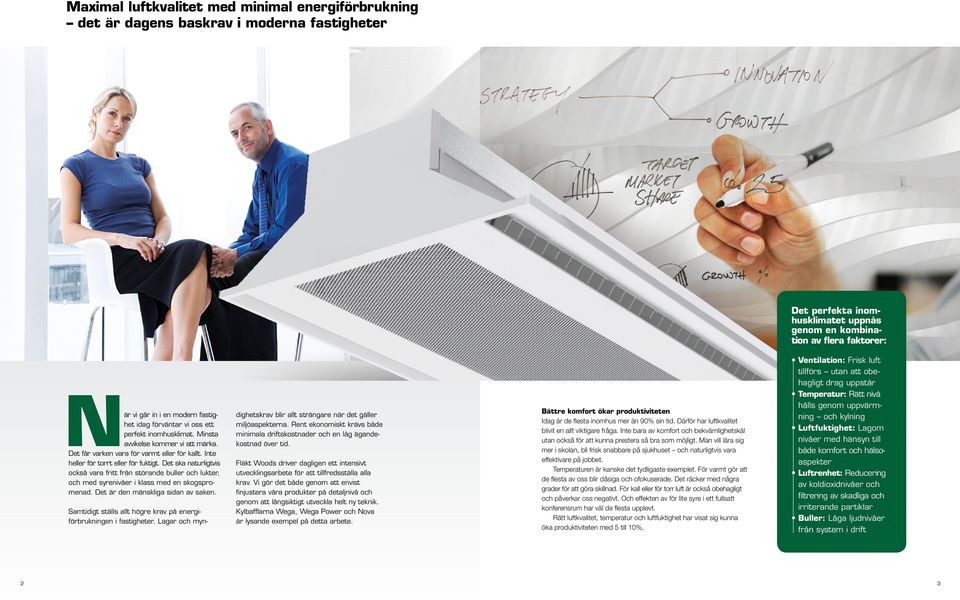

2 Maximal luftkvalitet med minimal energiförbrukning det är dagens baskrav i moderna fastigheter Det perfekta inomhusklimatet uppnås genom en kombination av flera faktorer: När vi går in i en modern fastighet idag förväntar vi oss ett perfekt inomhusklimat. Minsta avvikelse kommer vi att märka. Det får varken vara för varmt eller för kallt. Inte heller för torrt eller för fuktigt. Det ska naturligtvis också vara fritt från störande buller och lukter, och med syrenivåer i klass med en skogspromenad. Det är den mänskliga sidan av saken. Samtidigt ställs allt högre krav på energiförbrukningen i fastigheter. Lagar och myndighetskrav blir allt strängare när det gäller miljöaspekterna. Rent ekonomiskt krävs både minimala driftskostnader och en låg ägandekostnad över tid. Fläkt Woods driver dagligen ett intensivt utvecklingsarbete för att tillfredsställa alla krav. Vi gör det både genom att envist finjustera våra produkter på detaljnivå och genom att långsiktigt utveckla helt ny teknik. Kylbafflarna Wega, Wega Power och Nova är lysande exempel på detta arbete. Bättre komfort ökar produktiviteten Idag är de fl esta inomhus mer än 90% sin tid. Därför har luftkvalitet blivit en allt viktigare fråga. Inte bara av komfort och bekvämlighetskäl utan också för att kunna prestera så bra som möjligt. Man vill lära sig mer i skolan, bli frisk snabbare på sjukhuset och naturligtvis vara effektivare på jobbet. Temperaturen är kanske det tydligaste exemplet. För varmt gör att de fl esta av oss blir dåsiga och ofokuserade. Det räcker med några grader för att göra skillnad. För kall eller för torr luft är också obehagligt och påverkar oss negativt. Och effekten av för lite syre i ett fullsatt konferensrum har väl de fl esta upplevt. Rätt luftkvalitet, temperatur och luftfuktighet har visat sig kunna öka produktiviteten med 5 till 10%. Ventilation: Frisk luft tillförs utan att obehagligt drag uppstår Temperatur: Rätt nivå hålls genom uppvärmning och kylning Luftfuktighet: Lagom nivåer med hänsyn till både komfort och hälsoaspekter Luftrenhet: Reducering av koldioxidnivåer och filtrering av skadliga och irriterande partiklar Buller: Låga ljudnivåer från system i drift 2 3

3 Behovsstyrd ventilation energieffektivt inomhusklimat Att få andas frisk inomhusluft är avgörande för både hälsa, komfort och prestation Frisk luft är så viktigt att det närmast kan betraktas som en grundläggande mänsklig rättighet. Men att tillhandahålla tillräckligt med frisk luft för komfort och hälsa inomhus kräver energi både för uppvärmning, kylning och för fläktarna som transporterar luften. Att producera energin för detta ger upphov till utsläpp som i sin tur påverkar atmosfären negativt. För att uppnå bra klimat både ute och inne måste alltså behoven balanseras och energiåtgången minimeras. Erfarenhet och fältstudier har visat att nivån av kvaliteten. Eftersom människor är den främsta källan till koldioxid i en byggnad är koldioxidnivån en pålitlig närvaroindikator som kan användas som styrparameter i ett behovsstyrt ventilationssystem. Ju fler människor i rummet, desto högre koldioxidnivå och desto större ventilationsbehov. ENERGIFÖRBRUKNING KONSTANT LUFTFLÖDE VARIABELT LUFTFLÖDE BEHOVSSTYRD VENTILATION Minska dina ventilationskostnader med behovsstyrd ventilation Behovsstyrd ventilation anpassar nivån på luftbehandlingen till det aktuella behovet i ett rum. Därmed kan hög luftkvalitet uppnås samtidigt som energiåtgången för att i onödan ventilera obefolkade utrymmen undviks. Detta system är särskilt effektivt i utrymmen där närvaron varierar kraftigt, t.ex konferensrum, mötesrum och cafeterior. Erfarenhet från verkliga förhållande visar att närvaron i sådana utrymmen ofta är 25% lägre än vad ventilationen dimensionerats för, och i vissa fall upp till 60% lägre. Dessutom är vanliga kontorsutrymmen bara fullt utnyttjade cirka 60% av tiden under arbetsdagen. Totalt innebär det att behovsstyrning kan minska energiåtgången för ventilation, uppvärmning och kyla med mellan 10% och 30%. koldioxid i ett rum är en pålitlig indikator för luft- 4 5

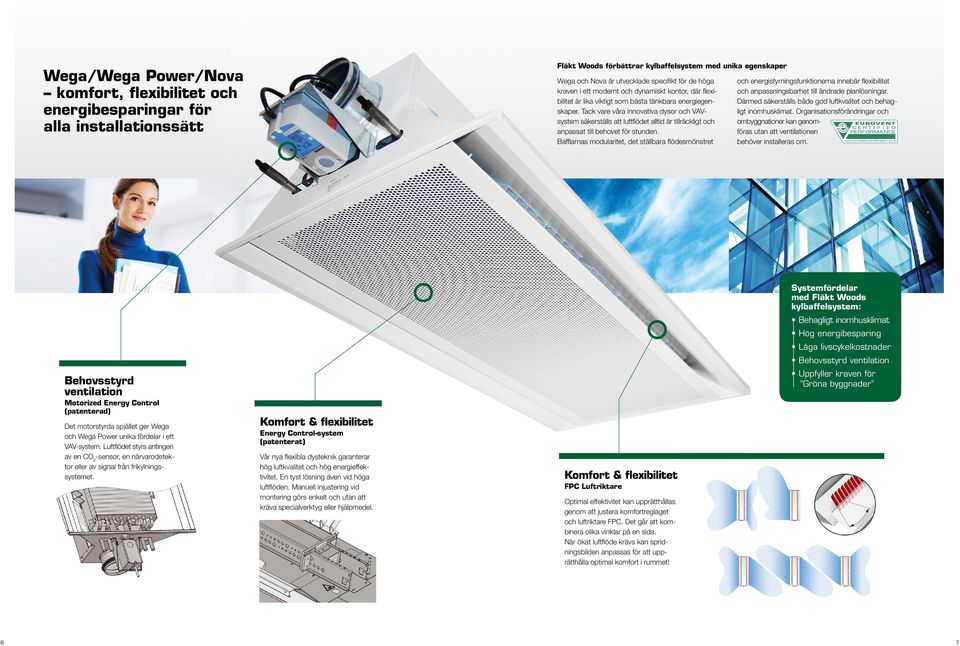

4 Wega/Wega Power/Nova komfort, flexibilitet och energibesparingar för alla installationssätt Fläkt Woods förbättrar kylbaffelsystem med unika egenskaper Wega och Nova är utvecklade specifi kt för de höga kraven i ett modernt och dynamiskt kontor, där fl exibilitet är lika viktigt som bästa tänkbara energiegenskaper. Tack vare våra innovativa dysor och VAVsystem säkerställs att luftfl ödet alltid är tillräckligt och anpassat till behovet för stunden. Baffl arnas modularitet, det ställbara fl ödesmönstret och energistyrningsfunktionerna innebär fl exibilitet och anpassningsbarhet till ändrade planlösningar. Därmed säkerställs både god luftkvalitet och behagligt inomhusklimat. Organisationsförändringar och ombyggnationer kan genomföras utan att ventilationen behöver installeras om. Systemfördelar med Fläkt Woods kylbaffelsystem: Behagligt inomhusklimat Hög energibesparing Låga livscykelkostnader Behovsstyrd ventilation Uppfyller kraven för Gröna byggnader Behovsstyrd ventilation Motorized Energy Control (patenterad) Det motorstyrda spjället ger Wega och Wega Power unika fördelar i ett VAV-system. Luftfl ödet styrs antingen av en CO 2 -sensor, en närvarodetektor eller av signal från frikylningssystemet. Komfort & flexibilitet Energy Control-system (patenterat) Vår nya fl exibla dysteknik garanterar hög luftkvalitet och hög energieffektivitet. En tyst lösning även vid höga luftfl öden. Manuell injustering vid montering görs enkelt och utan att kräva specialverktyg eller hjälpmedel. Komfort & flexibilitet FPC Luftriktare Optimal effektivitet kan upprätthållas genom att justera komfortreglaget och luftriktare FPC. Det går att kombinera olika vinklar på en sida. När ökat luftfl öde krävs kan spridningsbilden anpassas för att upprätthålla optimal komfort i rummet! 6 7

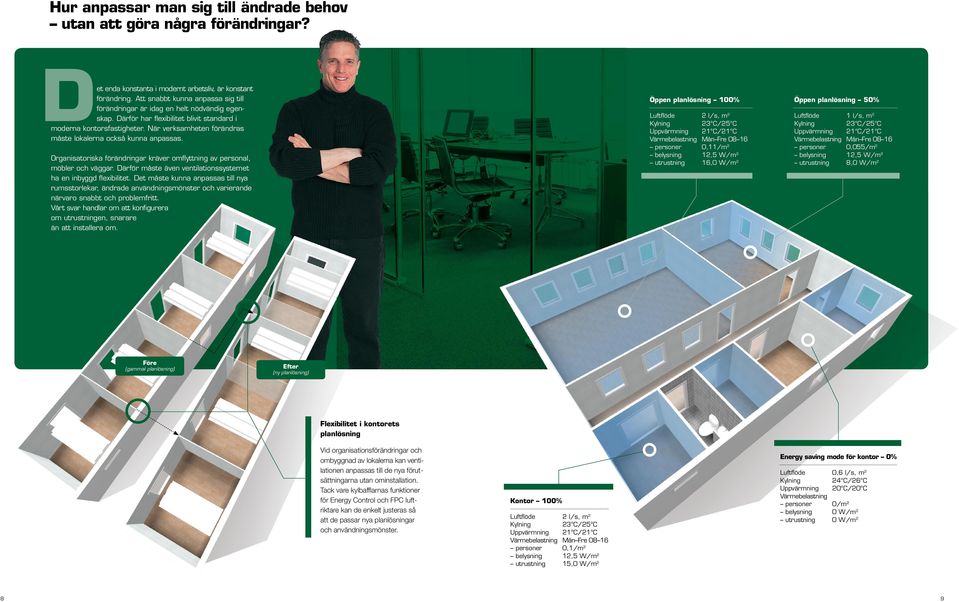

5 Hur anpassar man sig till ändrade behov utan att göra några förändringar? Det enda konstanta i modernt arbetsliv, är konstant förändring. Att snabbt kunna anpassa sig till förändringar är idag en helt nödvändig egenskap. Därför har flexibilitet blivit standard i moderna kontorsfastigheter. När verksamheten förändras måste lokalerna också kunna anpassas. Organisatoriska förändringar kräver omflyttning av personal, möbler och väggar. Därför måste även ventilationssystemet ha en inbyggd flexibilitet. Det måste kunna anpassas till nya rumsstorlekar, ändrade användningsmönster och varierande närvaro snabbt och problemfritt. Vårt svar handlar om att konfigurera om utrustningen, snarare än att installera om. Öppen planlösning 100% Luftflöde 2 l/s, m 2 Kylning 23 C/25 C Uppvärmning 21 C/21 C Värmebelastning Mån Fre personer 0,11/m 2 belysning 12,5 W/m 2 utrustning 16,0 W/m 2 Öppen planlösning 50% Luftflöde 1 l/s, m 2 Kylning 23 C/25 C Uppvärmning 21 C/21 C Värmebelastning Mån Fre personer 0,055/m 2 belysning 12,5 W/m 2 utrustning 8,0 W/m 2 Före (gammal planlösning) Efter (ny planlösning) Flexibilitet i kontorets planlösning Vid organisationsförändringar och ombyggnad av lokalerna kan ventilationen anpassas till de nya förutsättningarna utan ominstallation. Tack vare kylbaffl arnas funktioner för Energy Control och FPC luftriktare kan de enkelt justeras så att de passar nya planlösningar och användningsmönster. Kontor 100% Luftflöde 2 l/s, m 2 Kylning 23 C/25 C Uppvärmning 21 C/21 C Värmebelastning Mån Fre personer 0,1/m 2 belysning 12,5 W/m 2 utrustning 15,0 W/m 2 Energy saving mode för kontor 0% Luftflöde 0,6 l/s, m 2 Kylning 24 C/26 C Uppvärmning 20 C/20 C Värmebelastning personer 0/m 2 belysning 0 W/m 2 utrustning 0 W/m 2 8 9

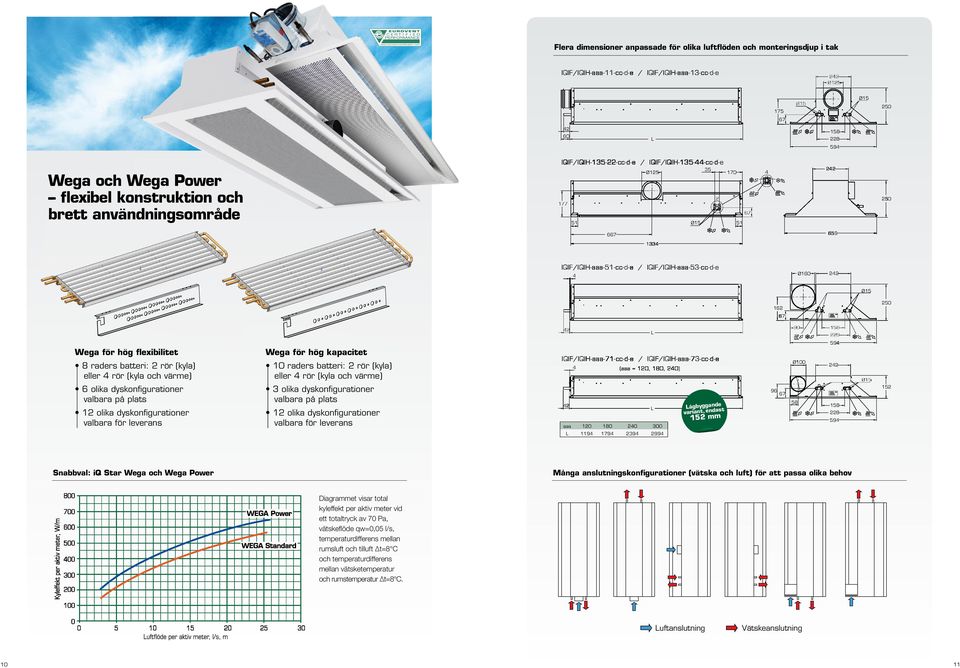

6 Flera dimensioner anpassade för olika luftflöden och monteringsdjup i tak IQIF/IQIH-aaa-11-cc-d-e / IQIF/IQIH-aaa-13-cc-d-e Ø L Wega och Wega Power flexibel konstruktion och brett användningsområde IQIF/IQIH cc-d-e / IQIF/IQIH cc-d-e 51 Ø125 Ø IQIF/IQIH-aaa-51-cc-d-e / IQIF/IQIH-aaa-53-cc-d-e 4 Ø Ø L Wega för hög flexibilitet 8 raders batteri: 2 rör (kyla) eller 4 rör (kyla och värme) Wega för hög kapacitet 10 raders batteri: 2 rör (kyla) eller 4 rör (kyla och värme) IQIF/IQIH-aaa-71-cc-d-e / IQIF/IQIH-aaa-73-cc-d-e 4 (aaa = 120, 180, 240) Ø olika dyskonfigurationer valbara på plats 12 olika dyskonfigurationer valbara för leverans 3 olika dyskonfigurationer valbara på plats 12 olika dyskonfigurationer valbara för leverans 42 aaa L L Lågbyggande variant, endast 152 mm Snabbval: iq Star Wega och Wega Power Många anslutningskonfigurationer (vätska och luft) för att passa olika behov Diagrammet visar total kyleffekt per aktiv meter vid ett totaltryck av 70 Pa, vätskefl öde qw=0,05 l/s, temperaturdifferens mellan rumsluft och tilluft t=8 C och temperaturdifferens mellan vätsketemperatur och rumstemperatur t=8 C. Luftanslutning Vätskeanslutning 10 11
