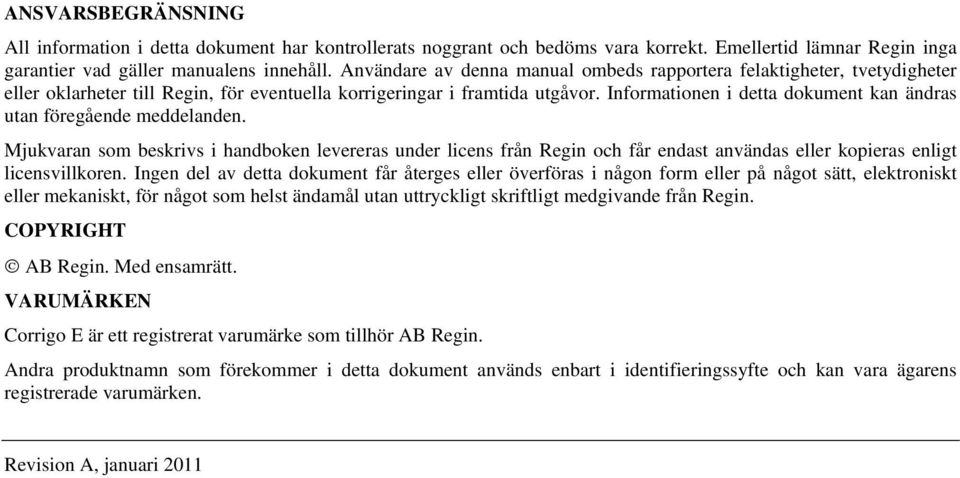

2 ANSVARSBEGRÄNSNING All information i detta dokument har kontrollerats noggrant och bedöms vara korrekt. Emellertid lämnar Regin inga garantier vad gäller manualens innehåll. Användare av denna manual ombeds rapportera felaktigheter, tvetydigheter eller oklarheter till Regin, för eventuella korrigeringar i framtida utgåvor. Informationen i detta dokument kan ändras utan föregående meddelanden. Mjukvaran som beskrivs i handboken levereras under licens från Regin och får endast användas eller kopieras enligt licensvillkoren. Ingen del av detta dokument får återges eller överföras i någon form eller på något sätt, elektroniskt eller mekaniskt, för något som helst ändamål utan uttryckligt skriftligt medgivande från Regin. COPYRIGHT AB Regin. Med ensamrätt. VARUMÄRKEN Corrigo E är ett registrerat varumärke som tillhör AB Regin. Andra produktnamn som förekommer i detta dokument används enbart i identifieringssyfte och kan vara ägarens registrerade varumärken. Revision A, januari 2011

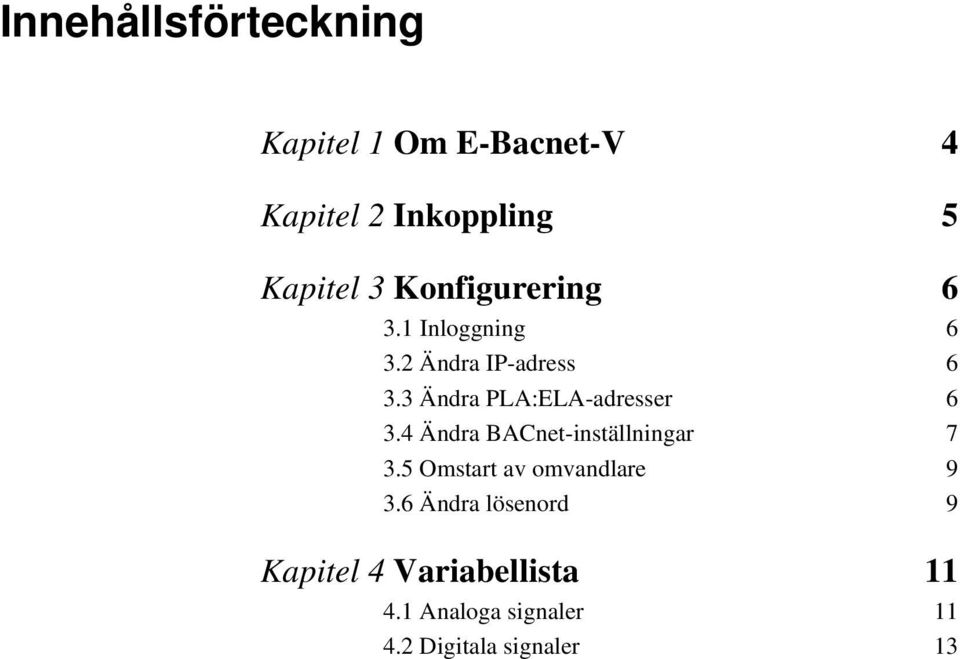

3 Innehållsförteckning Kapitel 1 Om E-Bacnet-V 4 Kapitel 2 Inkoppling 5 Kapitel 3 Konfigurering Inloggning Ändra IP-adress Ändra PLA:ELA-adresser Ändra BACnet-inställningar Omstart av omvandlare Ändra lösenord 9 Kapitel 4 Variabellista Analoga signaler Digitala signaler 13

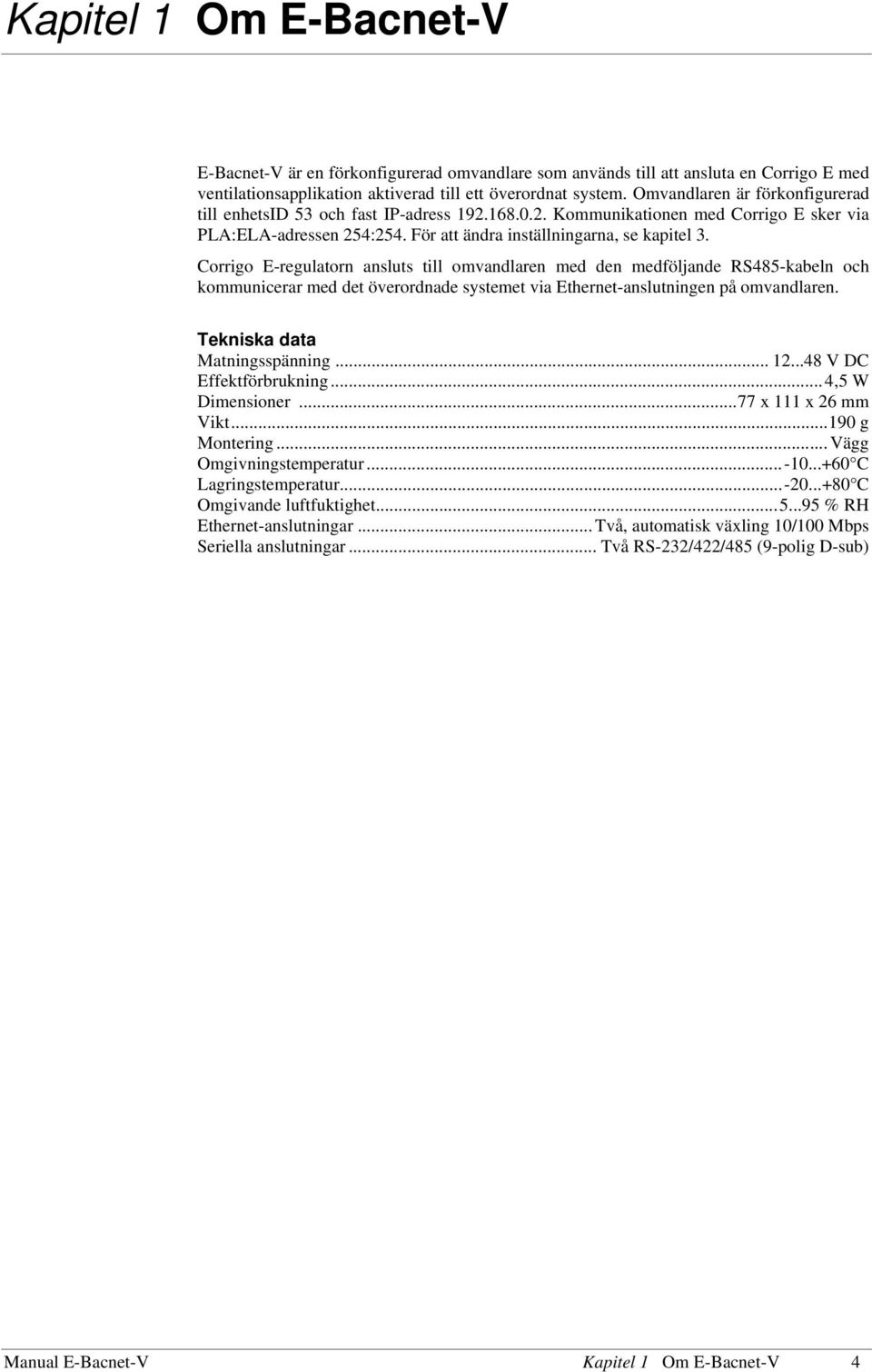

4 Kapitel 1 Om E-Bacnet-V E-Bacnet-V är en förkonfigurerad omvandlare som används till att ansluta en Corrigo E med ventilationsapplikation aktiverad till ett överordnat system. Omvandlaren är förkonfigurerad till enhetsid 53 och fast IP-adress Kommunikationen med Corrigo E sker via PLA:ELA-adressen 254:254. För att ändra inställningarna, se kapitel 3. Corrigo E-regulatorn ansluts till omvandlaren med den medföljande RS485-kabeln och kommunicerar med det överordnade systemet via Ethernet-anslutningen på omvandlaren. Tekniska data Matningsspänning V DC Effektförbrukning...4,5 W Dimensioner...77 x 111 x 26 mm Vikt g Montering... Vägg Omgivningstemperatur C Lagringstemperatur C Omgivande luftfuktighet % RH Ethernet-anslutningar... Två, automatisk växling 10/100 Mbps Seriella anslutningar... Två RS-232/422/485 (9-polig D-sub) Manual E-Bacnet-V Kapitel 1 Om E-Bacnet-V 4

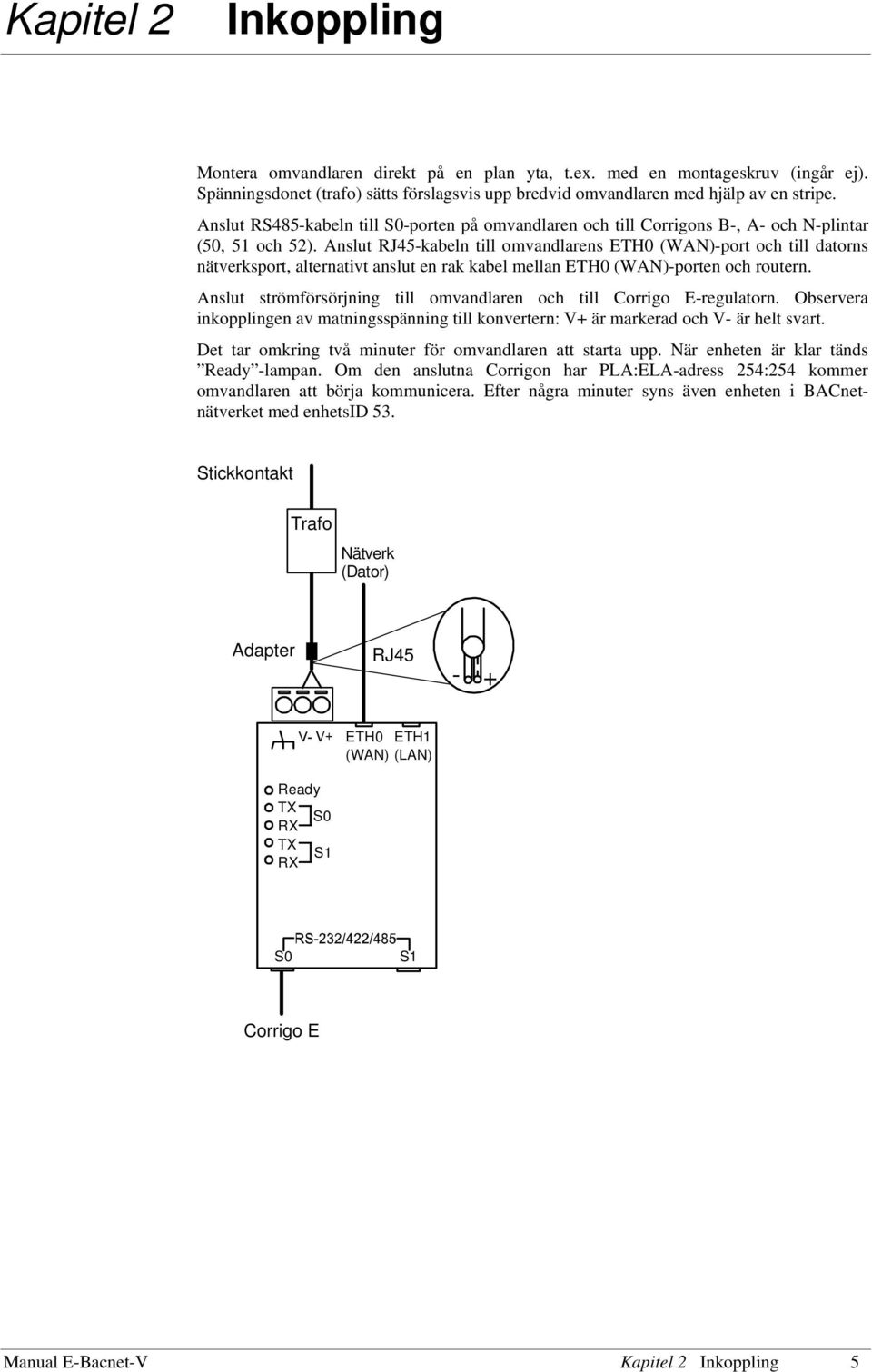

5 Kapitel 2 Inkoppling Montera omvandlaren direkt på en plan yta, t.ex. med en montageskruv (ingår ej). Spänningsdonet (trafo) sätts förslagsvis upp bredvid omvandlaren med hjälp av en stripe. Anslut RS485-kabeln till S0-porten på omvandlaren och till Corrigons B-, A- och N-plintar (50, 51 och 52). Anslut RJ45-kabeln till omvandlarens ETH0 (WAN)-port och till datorns nätverksport, alternativt anslut en rak kabel mellan ETH0 (WAN)-porten och routern. Anslut strömförsörjning till omvandlaren och till Corrigo E-regulatorn. Observera inkopplingen av matningsspänning till konvertern: V+ är markerad och V- är helt svart. Det tar omkring två minuter för omvandlaren att starta upp. När enheten är klar tänds Ready -lampan. Om den anslutna Corrigon har PLA:ELA-adress 254:254 kommer omvandlaren att börja kommunicera. Efter några minuter syns även enheten i BACnetnätverket med enhetsid 53. Stickkontakt Trafo Nätverk (Dator) Adapter RJ ETH0 ETH1 (WAN) (LAN) Ready TX S0 RX TX S1 RX S0 S1 Corrigo E Manual E-Bacnet-V Kapitel 2 Inkoppling 5

6 Kapitel 3 Konfigurering 3.1 Inloggning För att kunna logga in på enheten måste datorns nätverkskort ha en fast IP-adress i samma serie som omvandlarens. Omvandlarens förinställda IP-adress är Sätt förslagsvis datorns IP-adress till Öppna därefter en webbläsare och skriv in Då visas följande sida: User name = admin Password = _AdminPass 3.2 Ändra IP-adress Omvandlarens Eth0/WAN-port är förkonfigurerad till fast IP-adress För att ändra IP-adress och nätverksinställningar, gå till Settings/network and system settings/eth0. Sätt boot protocol till none, ändra ip address, netmask, gateway och broadcast enligt det aktuella nätverket och välj sedan save. DHCP För att använda DHCP, sätt boot protocol till Dhcp och klicka sedan på save. 3.3 Ändra PLA:ELA-adresser Bacnet-omvandlaren är förkonfigurerad att kommunicera med en Corrigo E-enhet som använder PLA:ELA-adressen 254:254. För att ändra detta, gå till settings/points/exoline/corrigo Analog. Manual E-Bacnet-V Kapitel 3 Konfigurering 6

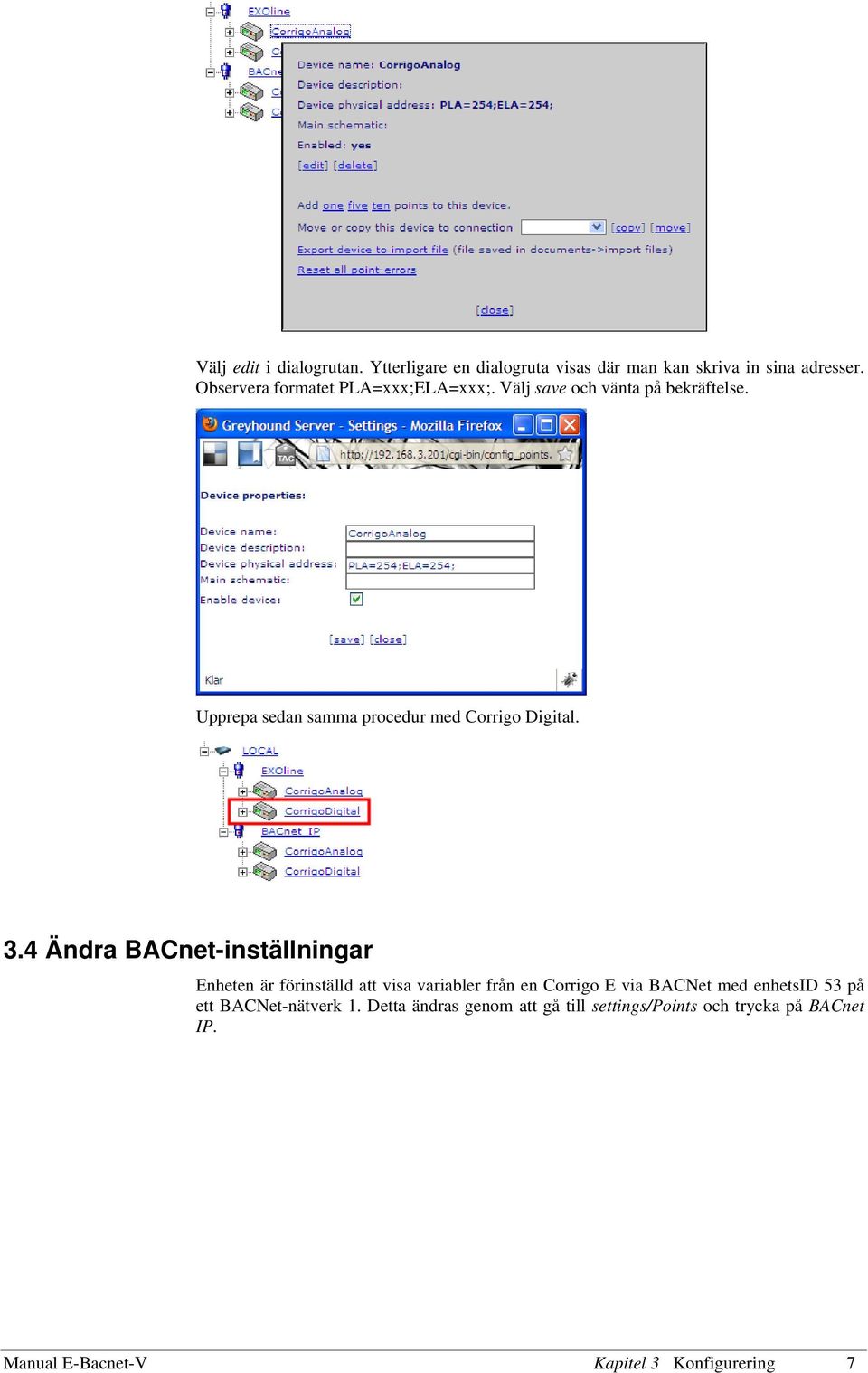

7 Välj edit i dialogrutan. Ytterligare en dialogruta visas där man kan skriva in sina adresser. Observera formatet PLA=xxx;ELA=xxx;. Välj save och vänta på bekräftelse. Upprepa sedan samma procedur med Corrigo Digital. 3.4 Ändra BACnet-inställningar Enheten är förinställd att visa variabler från en Corrigo E via BACNet med enhetsid 53 på ett BACNet-nätverk 1. Detta ändras genom att gå till settings/points och trycka på BACnet IP. Manual E-Bacnet-V Kapitel 3 Konfigurering 7

8 Välj Show driver stack and driver properties i dialogrutan. Då visas ytterligare en dialogruta. Tryck på plustecknet under BN för att expandera trädet. När trädet är expanderat kan man ändra nätverks- och enhetsinställningarna genom att först trycka på edit properties och sedan ändra värdena på höger sida. Spara ändringarna genom att trycka på save. Ändringarna bekräftas i en ny dialogruta. Manual E-Bacnet-V Kapitel 3 Konfigurering 8

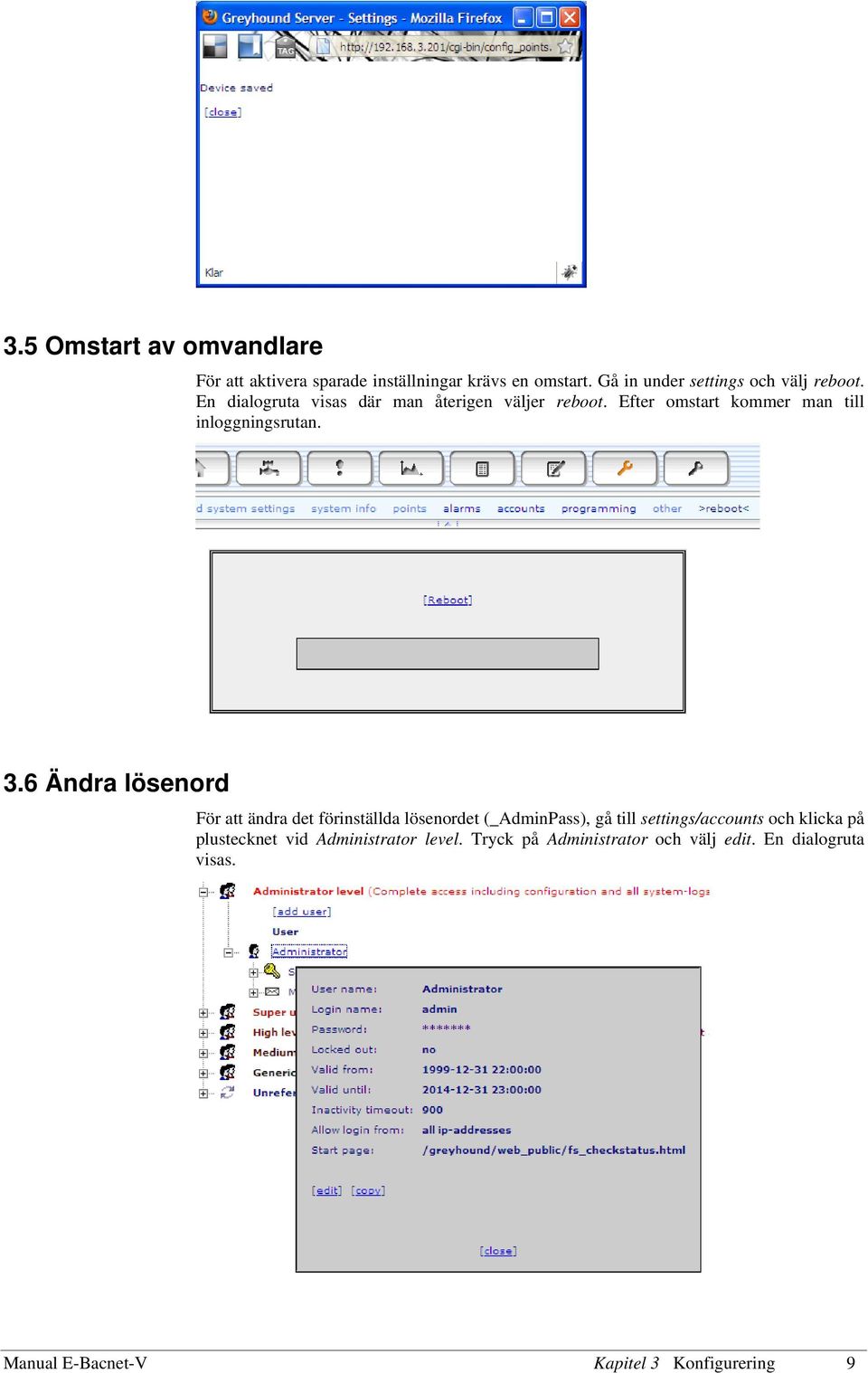

9 3.5 Omstart av omvandlare För att aktivera sparade inställningar krävs en omstart. Gå in under settings och välj reboot. En dialogruta visas där man återigen väljer reboot. Efter omstart kommer man till inloggningsrutan. 3.6 Ändra lösenord För att ändra det förinställda lösenordet (_AdminPass), gå till settings/accounts och klicka på plustecknet vid Administrator level. Tryck på Administrator och välj edit. En dialogruta visas. Manual E-Bacnet-V Kapitel 3 Konfigurering 9

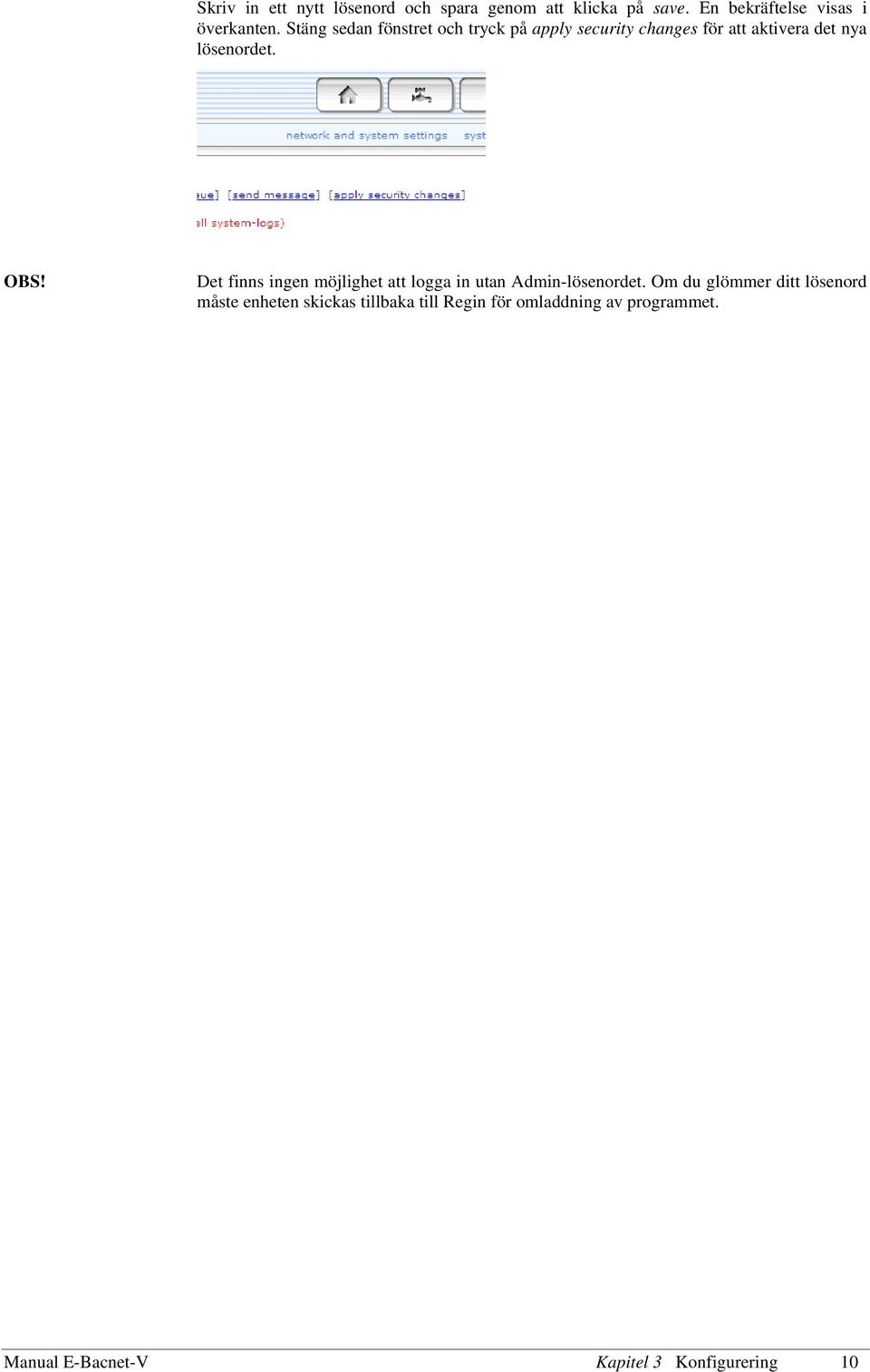

10 Skriv in ett nytt lösenord och spara genom att klicka på save. En bekräftelse visas i överkanten. Stäng sedan fönstret och tryck på apply security changes för att aktivera det nya lösenordet. OBS! Det finns ingen möjlighet att logga in utan Admin-lösenordet. Om du glömmer ditt lösenord måste enheten skickas tillbaka till Regin för omladdning av programmet. Manual E-Bacnet-V Kapitel 3 Konfigurering 10

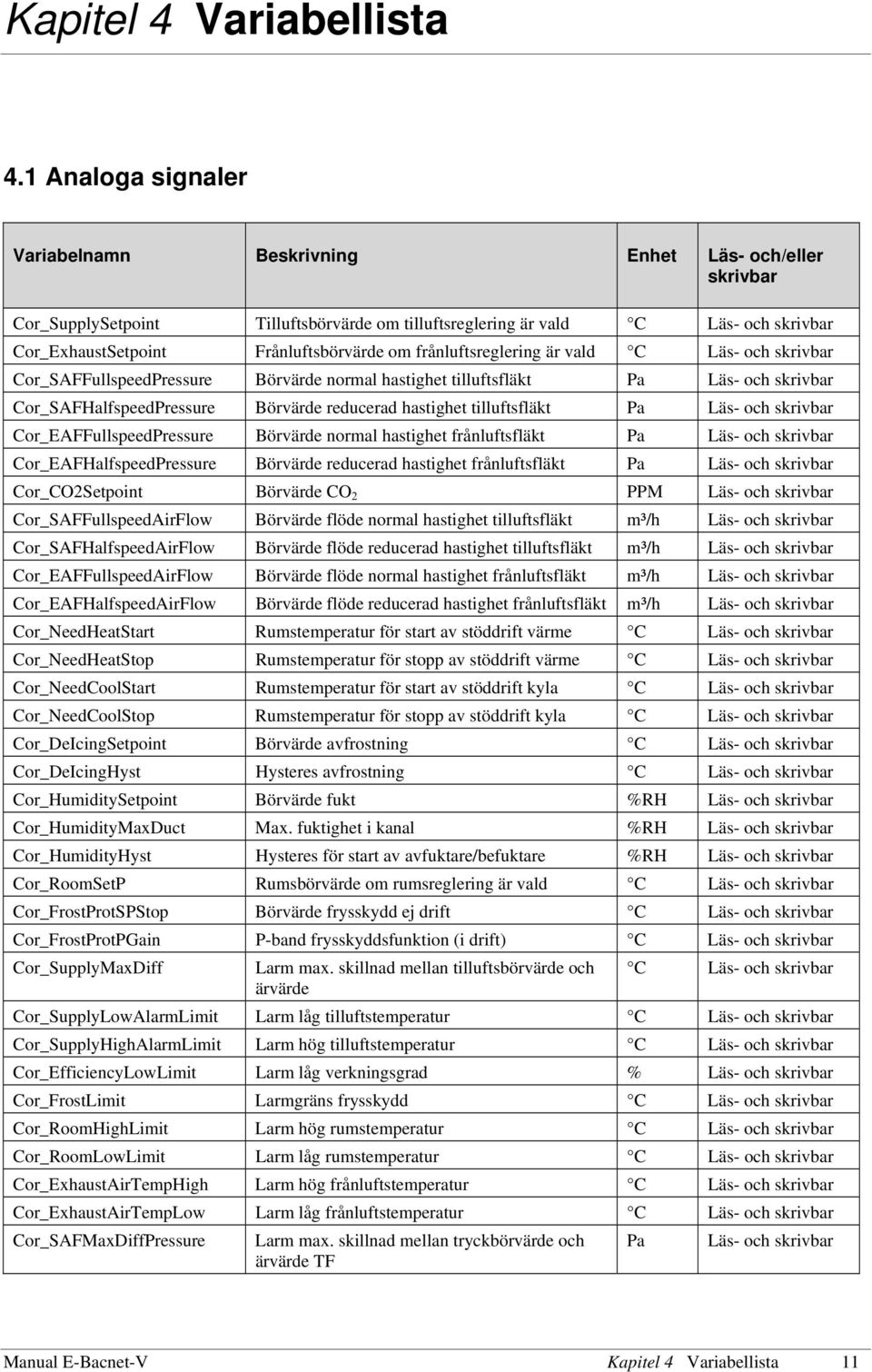

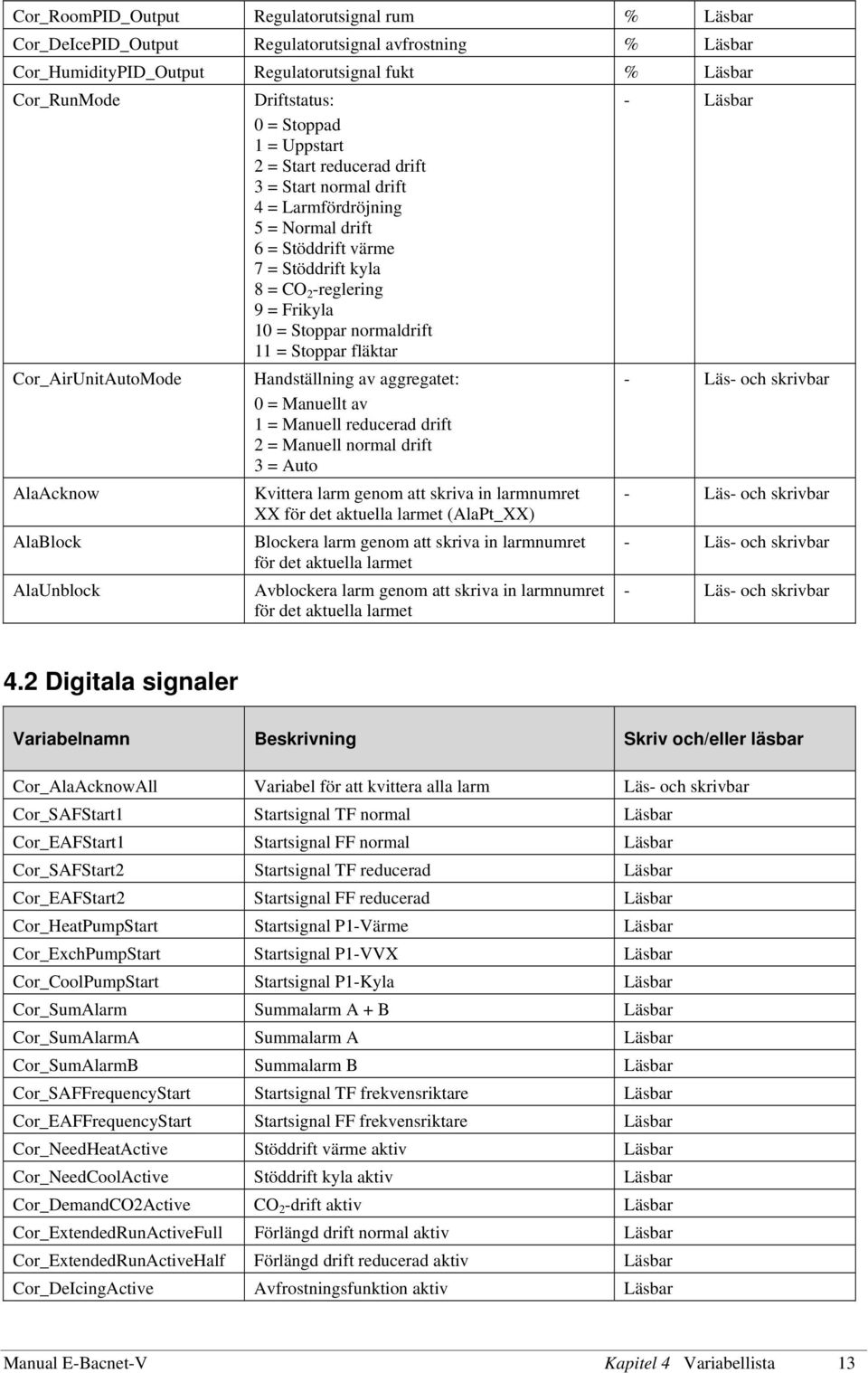

11 Kapitel 4 Variabellista 4.1 Analoga signaler Variabelnamn Beskrivning Enhet Läs- och/eller skrivbar Cor_SupplySetpoint Tilluftsbörvärde om tilluftsreglering är vald C Läs- och skrivbar Cor_ExhaustSetpoint Frånluftsbörvärde om frånluftsreglering är vald C Läs- och skrivbar Cor_SAFFullspeedPressure Börvärde normal hastighet tilluftsfläkt Pa Läs- och skrivbar Cor_SAFHalfspeedPressure Börvärde reducerad hastighet tilluftsfläkt Pa Läs- och skrivbar Cor_EAFFullspeedPressure Börvärde normal hastighet frånluftsfläkt Pa Läs- och skrivbar Cor_EAFHalfspeedPressure Börvärde reducerad hastighet frånluftsfläkt Pa Läs- och skrivbar Cor_CO2Setpoint Börvärde CO 2 PPM Läs- och skrivbar Cor_SAFFullspeedAirFlow Börvärde flöde normal hastighet tilluftsfläkt m³/h Läs- och skrivbar Cor_SAFHalfspeedAirFlow Börvärde flöde reducerad hastighet tilluftsfläkt m³/h Läs- och skrivbar Cor_EAFFullspeedAirFlow Börvärde flöde normal hastighet frånluftsfläkt m³/h Läs- och skrivbar Cor_EAFHalfspeedAirFlow Börvärde flöde reducerad hastighet frånluftsfläkt m³/h Läs- och skrivbar Cor_NeedHeatStart Rumstemperatur för start av stöddrift värme C Läs- och skrivbar Cor_NeedHeatStop Rumstemperatur för stopp av stöddrift värme C Läs- och skrivbar Cor_NeedCoolStart Rumstemperatur för start av stöddrift kyla C Läs- och skrivbar Cor_NeedCoolStop Rumstemperatur för stopp av stöddrift kyla C Läs- och skrivbar Cor_DeIcingSetpoint Börvärde avfrostning C Läs- och skrivbar Cor_DeIcingHyst Hysteres avfrostning C Läs- och skrivbar Cor_HumiditySetpoint Börvärde fukt %RH Läs- och skrivbar Cor_HumidityMaxDuct Max. fuktighet i kanal %RH Läs- och skrivbar Cor_HumidityHyst Hysteres för start av avfuktare/befuktare %RH Läs- och skrivbar Cor_RoomSetP Rumsbörvärde om rumsreglering är vald C Läs- och skrivbar Cor_FrostProtSPStop Börvärde frysskydd ej drift C Läs- och skrivbar Cor_FrostProtPGain P-band frysskyddsfunktion (i drift) C Läs- och skrivbar Cor_SupplyMaxDiff Larm max. skillnad mellan tilluftsbörvärde och ärvärde C Läs- och skrivbar Cor_SupplyLowAlarmLimit Larm låg tilluftstemperatur C Läs- och skrivbar Cor_SupplyHighAlarmLimit Larm hög tilluftstemperatur C Läs- och skrivbar Cor_EfficiencyLowLimit Larm låg verkningsgrad % Läs- och skrivbar Cor_FrostLimit Larmgräns frysskydd C Läs- och skrivbar Cor_RoomHighLimit Larm hög rumstemperatur C Läs- och skrivbar Cor_RoomLowLimit Larm låg rumstemperatur C Läs- och skrivbar Cor_ExhaustAirTempHigh Larm hög frånluftstemperatur C Läs- och skrivbar Cor_ExhaustAirTempLow Larm låg frånluftstemperatur C Läs- och skrivbar Cor_SAFMaxDiffPressure Larm max. skillnad mellan tryckbörvärde och ärvärde TF Pa Läs- och skrivbar Manual E-Bacnet-V Kapitel 4 Variabellista 11

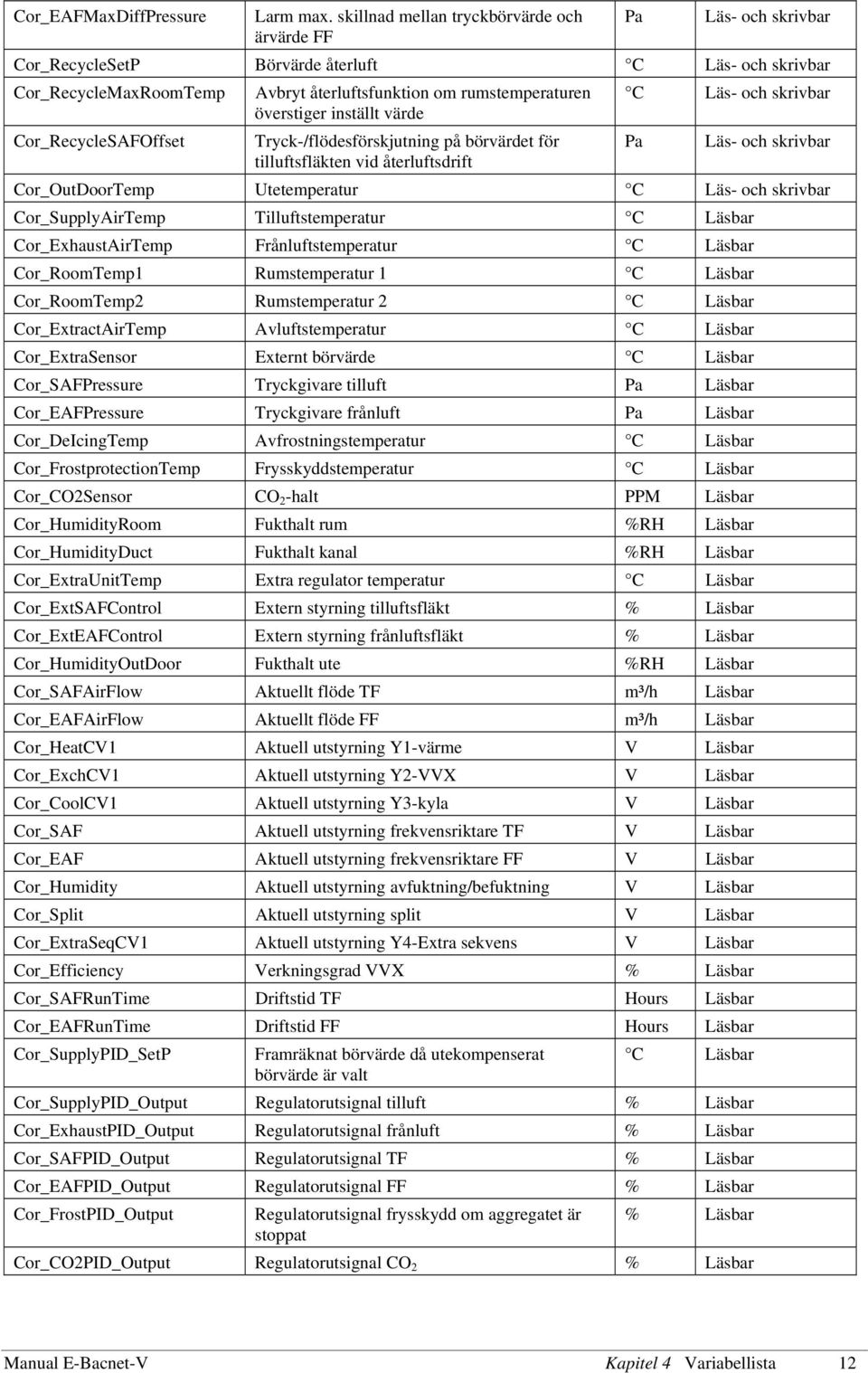

12 Cor_EAFMaxDiffPressure Larm max. skillnad mellan tryckbörvärde och ärvärde FF Pa Läs- och skrivbar Cor_RecycleSetP Börvärde återluft C Läs- och skrivbar Cor_RecycleMaxRoomTemp Cor_RecycleSAFOffset Avbryt återluftsfunktion om rumstemperaturen överstiger inställt värde Tryck-/flödesförskjutning på börvärdet för tilluftsfläkten vid återluftsdrift C Läs- och skrivbar Pa Läs- och skrivbar Cor_OutDoorTemp Utetemperatur C Läs- och skrivbar Cor_SupplyAirTemp Tilluftstemperatur C Läsbar Cor_ExhaustAirTemp Frånluftstemperatur C Läsbar Cor_RoomTemp1 Rumstemperatur 1 C Läsbar Cor_RoomTemp2 Rumstemperatur 2 C Läsbar Cor_ExtractAirTemp Avluftstemperatur C Läsbar Cor_ExtraSensor Externt börvärde C Läsbar Cor_SAFPressure Tryckgivare tilluft Pa Läsbar Cor_EAFPressure Tryckgivare frånluft Pa Läsbar Cor_DeIcingTemp Avfrostningstemperatur C Läsbar Cor_FrostprotectionTemp Frysskyddstemperatur C Läsbar Cor_CO2Sensor CO 2 -halt PPM Läsbar Cor_HumidityRoom Fukthalt rum %RH Läsbar Cor_HumidityDuct Fukthalt kanal %RH Läsbar Cor_ExtraUnitTemp Extra regulator temperatur C Läsbar Cor_ExtSAFControl Extern styrning tilluftsfläkt % Läsbar Cor_ExtEAFControl Extern styrning frånluftsfläkt % Läsbar Cor_HumidityOutDoor Fukthalt ute %RH Läsbar Cor_SAFAirFlow Aktuellt flöde TF m³/h Läsbar Cor_EAFAirFlow Aktuellt flöde FF m³/h Läsbar Cor_HeatCV1 Aktuell utstyrning Y1-värme V Läsbar Cor_ExchCV1 Aktuell utstyrning Y2-VVX V Läsbar Cor_CoolCV1 Aktuell utstyrning Y3-kyla V Läsbar Cor_SAF Aktuell utstyrning frekvensriktare TF V Läsbar Cor_EAF Aktuell utstyrning frekvensriktare FF V Läsbar Cor_Humidity Aktuell utstyrning avfuktning/befuktning V Läsbar Cor_Split Aktuell utstyrning split V Läsbar Cor_ExtraSeqCV1 Aktuell utstyrning Y4-Extra sekvens V Läsbar Cor_Efficiency Verkningsgrad VVX % Läsbar Cor_SAFRunTime Driftstid TF Hours Läsbar Cor_EAFRunTime Driftstid FF Hours Läsbar Cor_SupplyPID_SetP Framräknat börvärde då utekompenserat börvärde är valt C Läsbar Cor_SupplyPID_Output Regulatorutsignal tilluft % Läsbar Cor_ExhaustPID_Output Regulatorutsignal frånluft % Läsbar Cor_SAFPID_Output Regulatorutsignal TF % Läsbar Cor_EAFPID_Output Regulatorutsignal FF % Läsbar Cor_FrostPID_Output Regulatorutsignal frysskydd om aggregatet är stoppat % Läsbar Cor_CO2PID_Output Regulatorutsignal CO 2 % Läsbar Manual E-Bacnet-V Kapitel 4 Variabellista 12

13 Cor_RoomPID_Output Regulatorutsignal rum % Läsbar Cor_DeIcePID_Output Regulatorutsignal avfrostning % Läsbar Cor_HumidityPID_Output Regulatorutsignal fukt % Läsbar Cor_RunMode Cor_AirUnitAutoMode AlaAcknow AlaBlock AlaUnblock Driftstatus: 0 = Stoppad 1 = Uppstart 2 = Start reducerad drift 3 = Start normal drift 4 = Larmfördröjning 5 = Normal drift 6 = Stöddrift värme 7 = Stöddrift kyla 8 = CO 2 -reglering 9 = Frikyla 10 = Stoppar normaldrift 11 = Stoppar fläktar Handställning av aggregatet: 0 = Manuellt av 1 = Manuell reducerad drift 2 = Manuell normal drift 3 = Auto Kvittera larm genom att skriva in larmnumret XX för det aktuella larmet (AlaPt_XX) Blockera larm genom att skriva in larmnumret för det aktuella larmet Avblockera larm genom att skriva in larmnumret för det aktuella larmet - Läsbar - Läs- och skrivbar - Läs- och skrivbar - Läs- och skrivbar - Läs- och skrivbar 4.2 Digitala signaler Variabelnamn Beskrivning Skriv och/eller läsbar Cor_AlaAcknowAll Variabel för att kvittera alla larm Läs- och skrivbar Cor_SAFStart1 Startsignal TF normal Läsbar Cor_EAFStart1 Startsignal FF normal Läsbar Cor_SAFStart2 Startsignal TF reducerad Läsbar Cor_EAFStart2 Startsignal FF reducerad Läsbar Cor_HeatPumpStart Startsignal P1-Värme Läsbar Cor_ExchPumpStart Startsignal P1-VVX Läsbar Cor_CoolPumpStart Startsignal P1-Kyla Läsbar Cor_SumAlarm Summalarm A + B Läsbar Cor_SumAlarmA Summalarm A Läsbar Cor_SumAlarmB Summalarm B Läsbar Cor_SAFFrequencyStart Startsignal TF frekvensriktare Läsbar Cor_EAFFrequencyStart Startsignal FF frekvensriktare Läsbar Cor_NeedHeatActive Stöddrift värme aktiv Läsbar Cor_NeedCoolActive Stöddrift kyla aktiv Läsbar Cor_DemandCO2Active CO 2 -drift aktiv Läsbar Cor_ExtendedRunActiveFull Förlängd drift normal aktiv Läsbar Cor_ExtendedRunActiveHalf Förlängd drift reducerad aktiv Läsbar Cor_DeIcingActive Avfrostningsfunktion aktiv Läsbar Manual E-Bacnet-V Kapitel 4 Variabellista 13

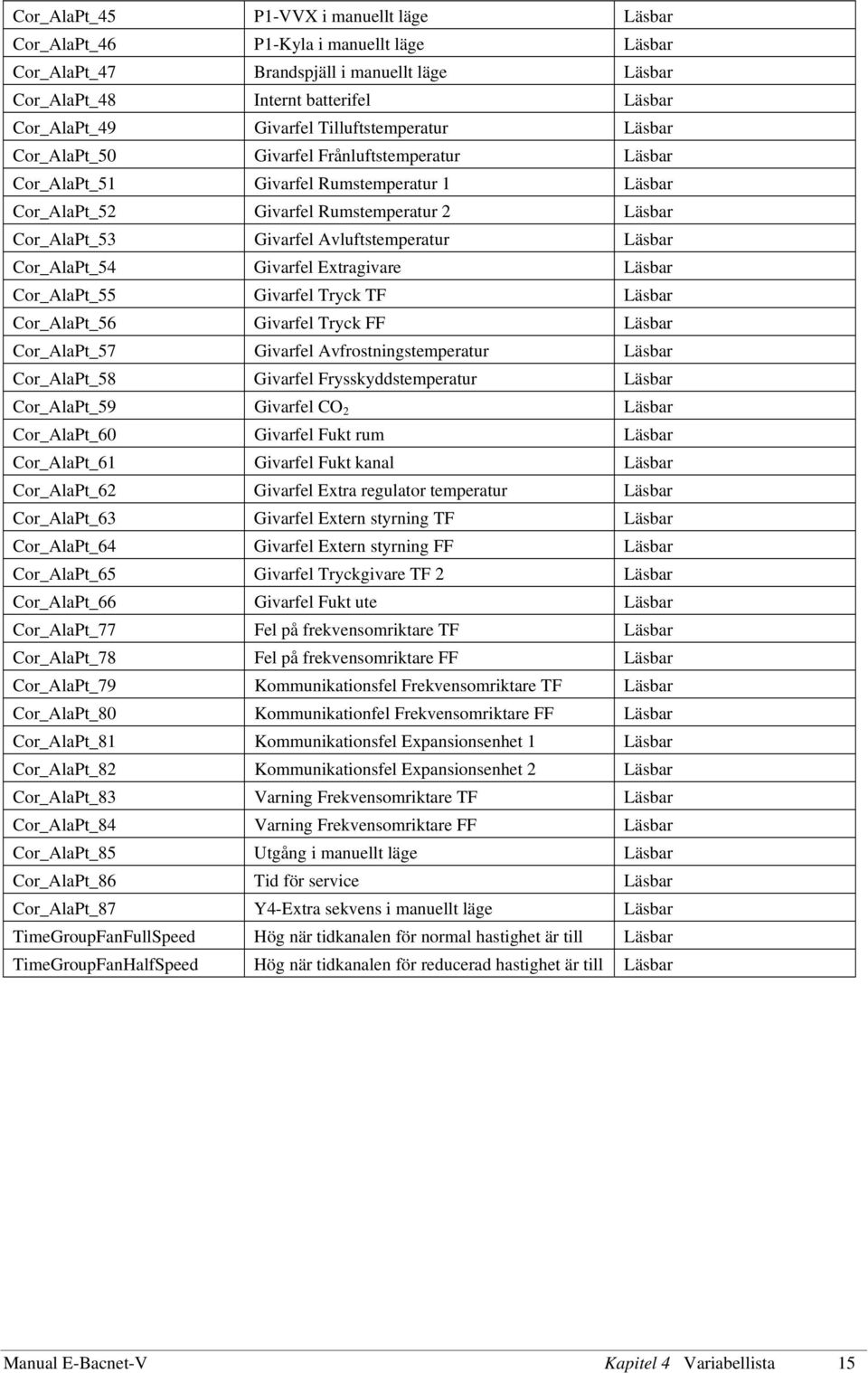

14 Cor_RecycleRunActive Återluftsfunktion aktiv Läsbar Cor_AlaPt_1 Driftsfel tilluftsfläkt: 0 = inget larm 1 = larm Läsbar Cor_AlaPt_2 Driftsfel frånluftsfläkt Läsbar Cor_AlaPt_3 Driftsfel P1-Värme Läsbar Cor_AlaPt_4 Driftsfel P1-Kyla Läsbar Cor_AlaPt_5 Driftsfel P1-VVX Läsbar Cor_AlaPt_6 Filtervakt Läsbar Cor_AlaPt_7 Flödesvakt Läsbar Cor_AlaPt_8 Extern frysvakt Läsbar Cor_AlaPt_9 Avfrostning tryckvakt Läsbar Cor_AlaPt_10 Brandlarm Läsbar Cor_AlaPt_11 Extern brytare Läsbar Cor_AlaPt_12 Externt larm Läsbar Cor_AlaPt_13 Reglerfel tilluftstemperatur Läsbar Cor_AlaPt_14 Reglerfel fukt Läsbar Cor_AlaPt_15 Hög tilluftstemperatur Läsbar Cor_AlaPt_16 Låg tilluftstemperatur Läsbar Cor_AlaPt_17 Tilluftstemperatur maxbegränsning Läsbar Cor_AlaPt_18 Tilluftstemperatur minbegränsning Läsbar Cor_AlaPt_19 Hög rumstemperatur Läsbar Cor_AlaPt_20 Låg rumstemperatur Läsbar Cor_AlaPt_21 Hög frånluftstemperatur Läsbar Cor_AlaPt_22 Låg frånluftstemperatur Läsbar Cor_AlaPt_23 Överhettning elvärme Läsbar Cor_AlaPt_24 Frysrisk Läsbar Cor_AlaPt_25 Låg frysvaktstemperatur Läsbar Cor_AlaPt_26 Låg verkningsgrad Läsbar Cor_AlaPt_27 Givarfel utetemperatur Läsbar Cor_AlaPt_28 Avfrostning analogt Läsbar Cor_AlaPt_29 Rotationsvakt VVX Läsbar Cor_AlaPt_30 Driftsfel brandspjäll Läsbar Cor_AlaPt_31 Reglerfel TF Läsbar Cor_AlaPt_32 Reglerfel FF Läsbar Cor_AlaPt_33 Extern drift TF Läsbar Cor_AlaPt_34 Extern drift FF Läsbar Cor_AlaPt_35 Aggregat i manuellt läge Läsbar Cor_AlaPt_36 Tilluftsregulator i manuellt läge Läsbar Cor_AlaPt_37 TF i manuellt läge Läsbar Cor_AlaPt_38 Frekvensriktare TF i manuellt läge Läsbar Cor_AlaPt_39 FF i manuellt läge Läsbar Cor_AlaPt_40 Frekvensriktare FF i manuellt läge Läsbar Cor_AlaPt_41 Värmebatteri i manuellt läge Läsbar Cor_AlaPt_42 VVX i manuellt läge Läsbar Cor_AlaPt_43 Kylbatteri i manuellt läge Läsbar Cor_AlaPt_44 P1-Värme i manuellt läge Läsbar Manual E-Bacnet-V Kapitel 4 Variabellista 14

15 Cor_AlaPt_45 P1-VVX i manuellt läge Läsbar Cor_AlaPt_46 P1-Kyla i manuellt läge Läsbar Cor_AlaPt_47 Brandspjäll i manuellt läge Läsbar Cor_AlaPt_48 Internt batterifel Läsbar Cor_AlaPt_49 Givarfel Tilluftstemperatur Läsbar Cor_AlaPt_50 Givarfel Frånluftstemperatur Läsbar Cor_AlaPt_51 Givarfel Rumstemperatur 1 Läsbar Cor_AlaPt_52 Givarfel Rumstemperatur 2 Läsbar Cor_AlaPt_53 Givarfel Avluftstemperatur Läsbar Cor_AlaPt_54 Givarfel Extragivare Läsbar Cor_AlaPt_55 Givarfel Tryck TF Läsbar Cor_AlaPt_56 Givarfel Tryck FF Läsbar Cor_AlaPt_57 Givarfel Avfrostningstemperatur Läsbar Cor_AlaPt_58 Givarfel Frysskyddstemperatur Läsbar Cor_AlaPt_59 Givarfel CO 2 Läsbar Cor_AlaPt_60 Givarfel Fukt rum Läsbar Cor_AlaPt_61 Givarfel Fukt kanal Läsbar Cor_AlaPt_62 Givarfel Extra regulator temperatur Läsbar Cor_AlaPt_63 Givarfel Extern styrning TF Läsbar Cor_AlaPt_64 Givarfel Extern styrning FF Läsbar Cor_AlaPt_65 Givarfel Tryckgivare TF 2 Läsbar Cor_AlaPt_66 Givarfel Fukt ute Läsbar Cor_AlaPt_77 Fel på frekvensomriktare TF Läsbar Cor_AlaPt_78 Fel på frekvensomriktare FF Läsbar Cor_AlaPt_79 Kommunikationsfel Frekvensomriktare TF Läsbar Cor_AlaPt_80 Kommunikationfel Frekvensomriktare FF Läsbar Cor_AlaPt_81 Kommunikationsfel Expansionsenhet 1 Läsbar Cor_AlaPt_82 Kommunikationsfel Expansionsenhet 2 Läsbar Cor_AlaPt_83 Varning Frekvensomriktare TF Läsbar Cor_AlaPt_84 Varning Frekvensomriktare FF Läsbar Cor_AlaPt_85 Utgång i manuellt läge Läsbar Cor_AlaPt_86 Tid för service Läsbar Cor_AlaPt_87 Y4-Extra sekvens i manuellt läge Läsbar TimeGroupFanFullSpeed Hög när tidkanalen för normal hastighet är till Läsbar TimeGroupFanHalfSpeed Hög när tidkanalen för reducerad hastighet är till Läsbar Manual E-Bacnet-V Kapitel 4 Variabellista 15
