1 B SYNCO700 sv Betjäningsinstruktion Universalregulator RMU7 Programmering av SYNCO700 N.Q2 ST22 N.X7 ÖS N.X3 N.X2 N.Q1 N.X1 ST21 N.Y2 N.X5 =larm N.Q3 N.X8 ÖS N.Y1 N.X6 ÖS N.Q5 = summalarm utgång Styrning Tilluft- och frånluftsfläkt startas / stoppas via tidkanal i regulatorn. Cirkulationspumpen är i kontinuerlig drift. Reglering Rumsgivaren konstanthåller rumstemperaturen till inställt värde via den roterande värmeväxlaren och styrventilen i sekvens (kaskad). Tilluftsgivaren min.- och max.begränsar tilluften. Frysvakten tar över regleringen av den roterande värmeväxlaren och styrventilen när temperaturen i batterikretsen sjunker under inställt börvärde för att undvika att frysvakten löser ut. Fortsätter temperaturen att sjunka i batterikretsen stoppas aggregatet, spjällen stänger och larm avges. Vid stillastående aggregat varmhålls batterikretsen till inställt värde. Larm Ö-ström TF Ö-ström FF Ö-ström Pump Frysvakt Building Technologies / HVAC Products SE1B3140sv /24

2 1 2 Måndag :00 LB01 i Information Huvudmeny Knapp 1 (OK) = Huvudknapp med den gör du alla justeringar och ändringar i regulatorn. Knapp 2 (INFO) = Titta på fördefinierade värden i regulatorn. Knapp 3 (ESC) = Backa ett steg. Knapp 4 (Larm) = Indikerar larm i regulatorn samt kvitteringsknapp för larm. Tryck in ESC- och OK-knappen samtidigt för att välja behörighetsnivå: Slutanvändare Service Passerord 2 Användarnivåer Användarnivå Servicenivå Passerord Vrid OK-knappen tills du kommer till önskad rad, tryck därefter på OK-knappen för att bekräfta ditt val. 3 Välj passerord Ange passerord 7 Välj passerord 7 och tryck därefter på OK knappen för att verkställa kommandot. 2/ SE1B3140sv3 Building Technologies / HVAC Products

3 4 Huvudmeny Idrifttagning Tidprogram Driftläge Aktuellt driftläge Välj Idrifttagning och tryck därefter på OK-knappen. 5 Varning! Anl. stoppas ESC OK Välj OK och anläggningen stoppas och nu kan du börja konfigureringen. 6 Idrifttagning Baskonfiguration Extra konfiguration Inställningar Kommunikation Välj Baskonfiguration och tryck därefter på OK-knappen. 7 Baskonfiguration Anl. Typ. A Position 1: Position 2: Position 3: Välj Anl.Typ. Grundtyp A = Ventilation Grundtyp C = Kyla Grundtyp U = Universell Välj Grundtyp A och tryck på OK-knappen för att verkställa. Building Technologies / HVAC Products SE1B3140sv /24

4 8 Varning! Ny konfiguration ESC OK Välj OK och tryck därefter på OK-knappen. 9 Baskonfiguration Anl. Typ. A Position 1: Position 2: Position 3: Tryck på ESC-knappen. 10 Idrifttagning Baskonfiguration Extra konfiguration Inställningar Kommunikation Välj Extra konfiguration och tryck därefter på OK-knappen. 11 Extra konfiguration Konfiguration ingång Funktionsblock Regulator 1 AQ regulator Välj Konfiguration ingång och tryck därefter på OK-knappen. 4/ SE1B3140sv3 Building Technologies / HVAC Products

5 12 Konfiguration ingång N.X1: C N.X2: Digital N.X3: Digital N.X4: Digital Välj N.X2: och tryck därefter på OK-knappen. 13 N.X2 Universell 0000 Digital Frysskydd Välj Frysskydd och tryck därefter på OK-knappen. 14 Konfiguration ingång N.X1: C N.X2: Frys N.X3: Digital N.X4: Digital Välj N.X3: och tryck därefter på OK-knappen. 15 Konfiguration ingång Rumstemperatur Utetemperatur C Välj Rumstemperatur och tryck därefter på OK-knappen. Building Technologies / HVAC Products SE1B3140sv /24

6 16 Konfiguration ingång N.X1: C N.X2: Frys N.X3: Rumstemp. N.X4: Digital Eftersom resten av ingångarna är digitala så ska du inte ändra dessa. Alla ingångar som inte ska användas lämnas som digitala. För att komma till nästa meny tryck på ESC-knappen för att backa. 17 Extra konfiguration Konfiguration Ingång Funktionsblock Regulator 1 Regulator 2 Välj Funktionsblock och tryck därefter på OK-knappen. 18 Funktionsblock Tilluftsfläkt Frånluftsfläkt Pumpar Analoga utgångar Välj Tilluftsfläkt och tryck därefter på OK-knappen. 19 Tilluftsfläkt Fläkthastighet 1: Fläkthastighet 2: Utsignal: Tryckgivare: Välj Fläkthastighet 1 eftersom fläkten i det här exemplet är 1-hastighetsfläkt, tryck därefter på OK-knappen. 6/ SE1B3140sv3 Building Technologies / HVAC Products

7 20 Fläkthastighet 1 _ N.Q1 N.Q2 Välj N.Q1 för att koppla fläkten till en reläutgång, tryck därefter på OK-knappen. 21 Tilluftsfläkt Fläkthastighet 1: N.Q1 Fläkthastighet 2: ---- Utsignal: ---- Tryckgivare: ---- Vrid på OK-knappen för att komma längre ner i menyn. 22 Tilluftsfläkt Överström: ---- Startvillkor 1: ---- Startvillkor 2: ---- Stoppvillkor 1: ---- Välj Överström och tryck på OK-knappen för att koppla in överströmslarmet från motorskyddet TF. 23 Överström N.X4 N.X5 N.X6 Välj N.X6, på denna ingång är larmet från tilluftsfläktens motorskydd inkopplat, tryck därefter på OK-knappen. Building Technologies / HVAC Products SE1B3140sv /24

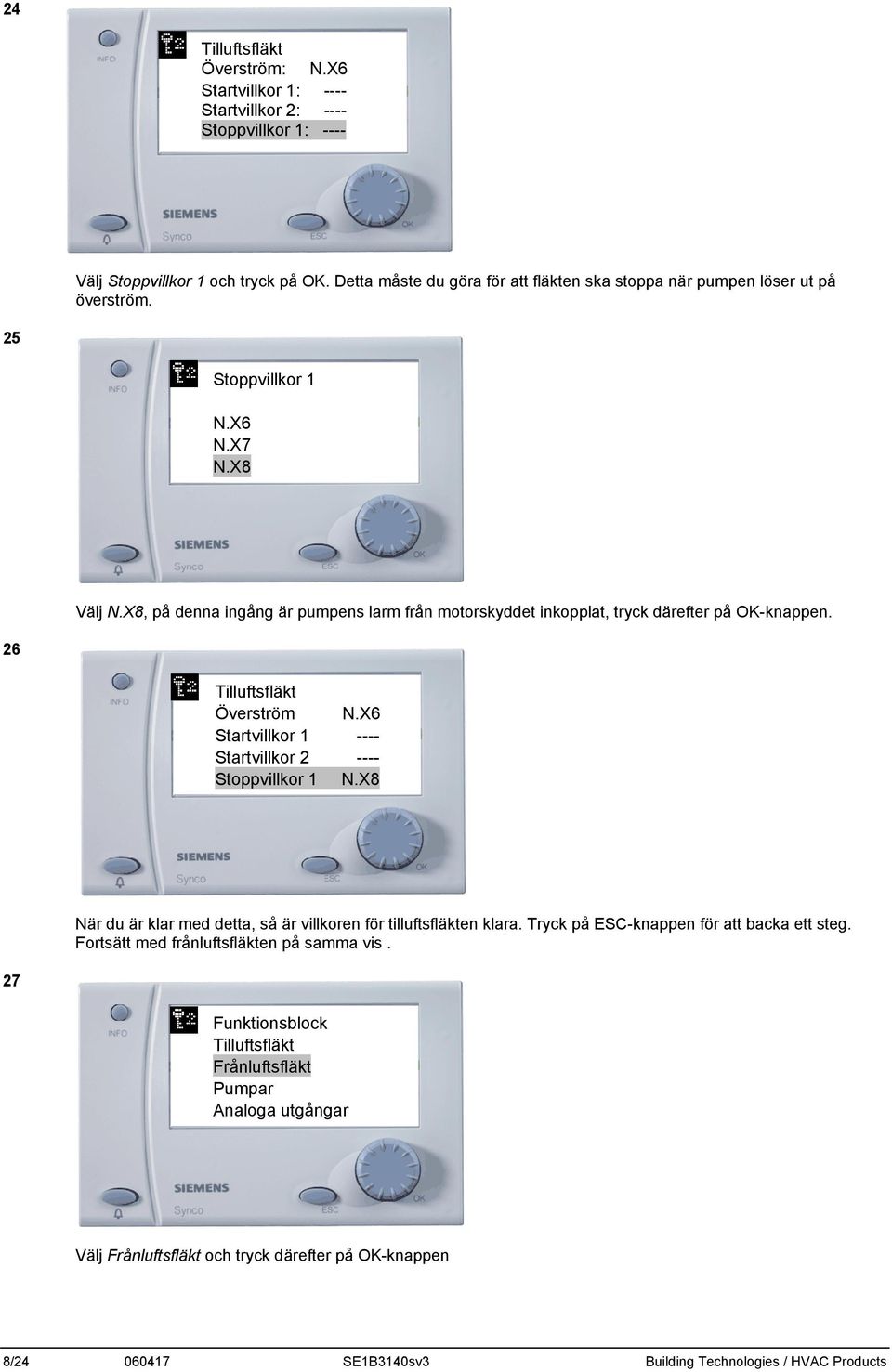

8 24 Tilluftsfläkt Överström: N.X6 Startvillkor 1: ---- Startvillkor 2: ---- Stoppvillkor 1: ---- Välj Stoppvillkor 1 och tryck på OK. Detta måste du göra för att fläkten ska stoppa när pumpen löser ut på överström. 25 Stoppvillkor 1 N.X6 N.X7 N.X8 Välj N.X8, på denna ingång är pumpens larm från motorskyddet inkopplat, tryck därefter på OK-knappen. 26 Tilluftsfläkt Överström N.X6 Startvillkor Startvillkor Stoppvillkor 1 N.X8 När du är klar med detta, så är villkoren för tilluftsfläkten klara. Tryck på ESC-knappen för att backa ett steg. Fortsätt med frånluftsfläkten på samma vis. 27 Funktionsblock Tilluftsfläkt Frånluftsfläkt Pumpar Analoga utgångar Välj Frånluftsfläkt och tryck därefter på OK-knappen 8/ SE1B3140sv3 Building Technologies / HVAC Products

9 28 Frånluftsfläkt Fläkthastighet 1 N.Q2 Fläkthastighet Utsignal: Tryckgivare: Välj Fläkthastighet 1 eftersom fläkten i det här exemplet är 1-hastighetsfläkt, tryck därefter på OK-knappen. Vrid på OK-knappen för att komma längre ner i menyn. 29 Frånluftsfläkt Överström: N.X7 Startvillkor 1: ---- Startvillkor 2: ---- Stoppvillkor 1: N.X8 Välj Överström och tryck på OK-knappen för att koppla in överströmslarmet från motorskyddet FF. Välj N.X7, på denna ingång är larmet från tilluftsfläktens motorskydd inkopplat, tryck därefter på OK-knappen. För att även frånluftsfläkten ska stoppa när pumpen löser ut på överström ska ingång N.X8 anslutas till Stoppvillkor 1. Backa ett steg i menyn med ESC-knappen. 30 Funktionsblock Tilluftsfläkt Frånluftsfläkt Pumpar Analoga utgångar Välj Pumpar. 31 Pumpar Pump 1 Pump 2 Pump 3 Pump 4 Välj Pump 1 för att ansluta den till en reläutgång. Building Technologies / HVAC Products SE1B3140sv /24

10 32 Pump 1 Utgång: N.Q3 Flödessignal: --- Överström: N.X8 Startvillkor 1: --- Koppla Utgång till N.Q3 för start / stopp av pumpen, koppla även in överströmskyddet som ligger på ingång N.X8 så att pumpen stoppar vid utlöst överströmskydd. Tryck därefter på ESC-knappen två gånger. 33 Funktionsblock Tilluftsfläkt Frånluftsfläkt Pumpar Analoga utgångar... Välj Analoga utgångar för att koppla styrventilen för värme till en 0 10 V:s utgång. 34 Analoga utgångar Analog utgång A: ---- Analog utgång B: ---- Analog utgång C: Välj Analog utgång A:. 35 Analog utgång A N.Y1 N.Y2 Anslut styrventil värme till N.Y1. Tryck på ESC-knappen. 10/ SE1B3140sv3 Building Technologies / HVAC Products

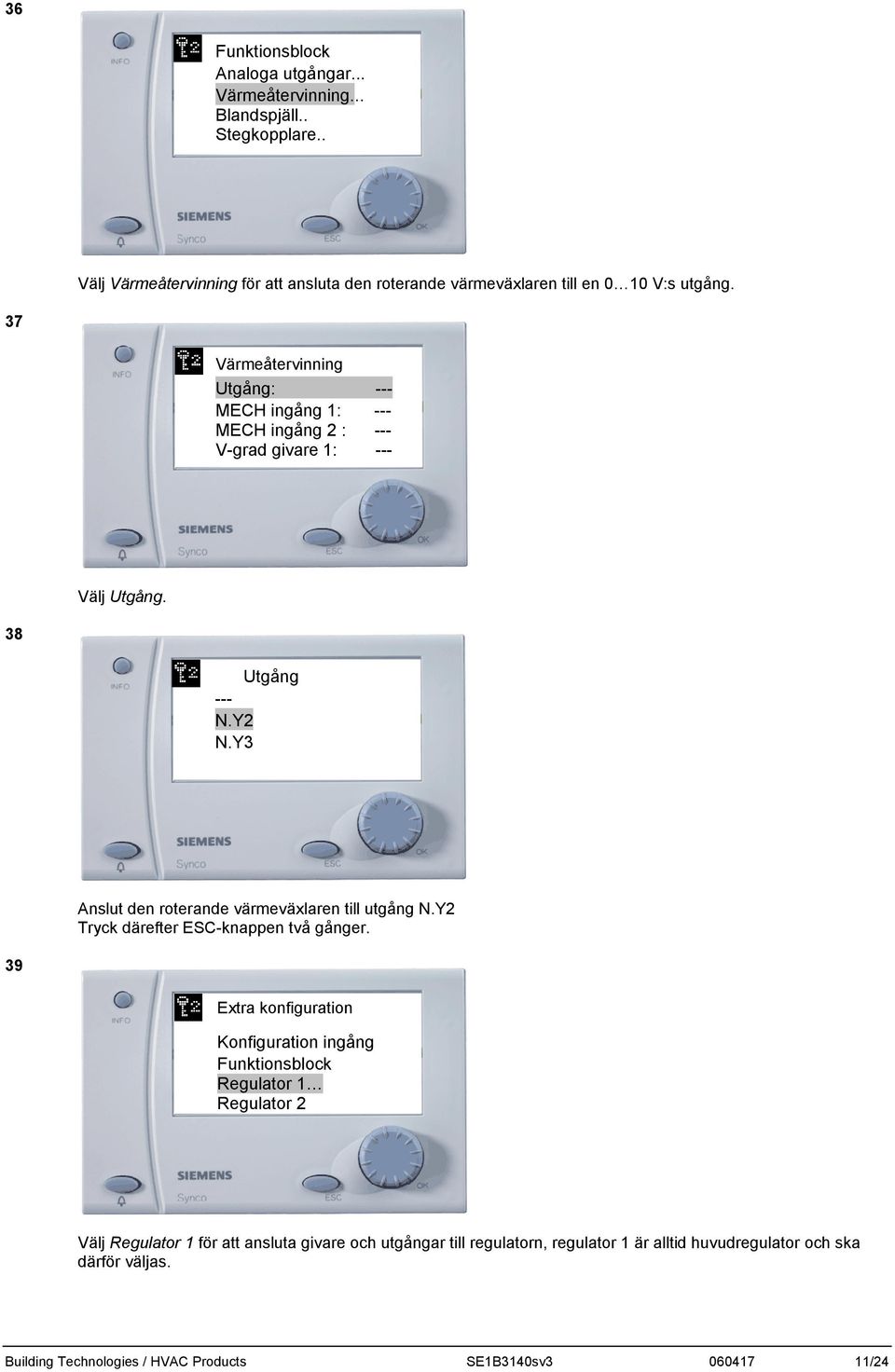

11 36 Funktionsblock Analoga utgångar... Värmeåtervinning... Blandspjäll.. Stegkopplare.. Välj Värmeåtervinning för att ansluta den roterande värmeväxlaren till en 0 10 V:s utgång. 37 Värmeåtervinning Utgång: --- MECH ingång 1: --- MECH ingång 2 : --- V-grad givare 1: --- Välj Utgång. 38 Utgång --- N.Y2 N.Y3 Anslut den roterande värmeväxlaren till utgång N.Y2 Tryck därefter ESC-knappen två gånger. 39 Extra konfiguration Konfiguration ingång Funktionsblock Regulator 1 Regulator 2 Välj Regulator 1 för att ansluta givare och utgångar till regulatorn, regulator 1 är alltid huvudregulator och ska därför väljas. Building Technologies / HVAC Products SE1B3140sv /24

12 40 Regulator 1 Ingångar Utgångar \ \ \_ Utgångar _/ / Välj Ingångar för att koppla tilluftsgivaren till regulatorn, givare rum / frånluft är märkt som rumsgivare på ingången behöver inte anslutas till regulatorn här. Den kommer automatiskt att anslutas till regulatorn eftersom den har namnet Rum på ingången. 41 Ingångar TF (konst/kask): N.X1 Generell begr.: --- Sekv.begränsning: --- Välj att ansluta ingång N.X1 till TF (konstant / kaskad). Tryck därefter på ESC-knappen. 42 Regulator 1 Ingångar Utgångar \ \ \_ Utgångar _/ / Välj Utgångar värme för att ansluta den roterande värmeväxlaren och styrventilen värme till regulatorn. 43 Utgångar \ \ \_ (Sekv 1) Y-signal: -- (Sekv 1) pump: --- (Sekv 2) Y-signal: -- (Sekv 2) pump: --- Välj (Sekvens 1) Y-signal. 12/ SE1B3140sv3 Building Technologies / HVAC Products

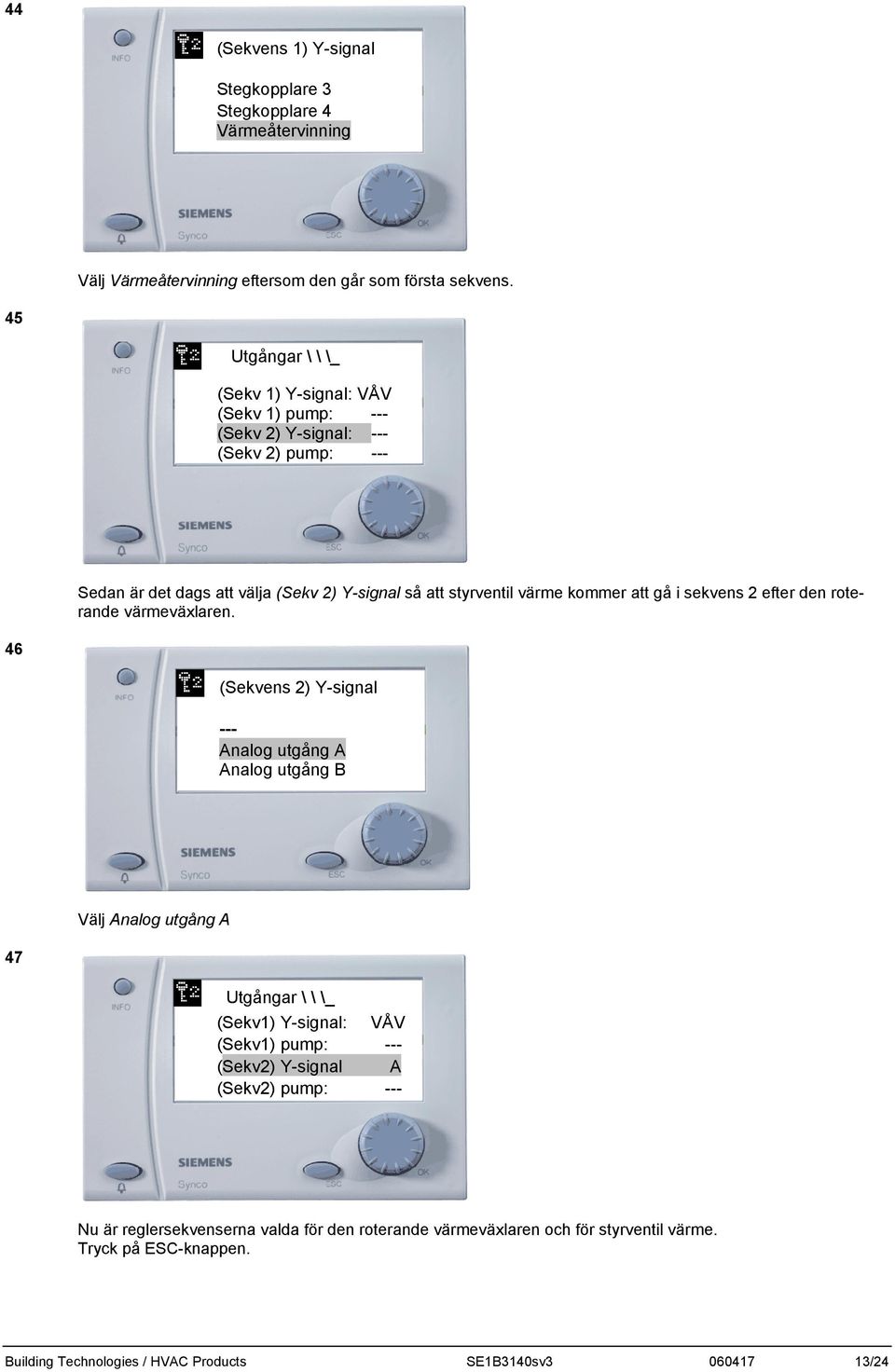

13 44 (Sekvens 1) Y-signal Stegkopplare 3 Stegkopplare 4 Värmeåtervinning Välj Värmeåtervinning eftersom den går som första sekvens. 45 Utgångar \ \ \_ (Sekv 1) Y-signal: VÅV (Sekv 1) pump: --- (Sekv 2) Y-signal: --- (Sekv 2) pump: --- Sedan är det dags att välja (Sekv 2) Y-signal så att styrventil värme kommer att gå i sekvens 2 efter den roterande värmeväxlaren. 46 (Sekvens 2) Y-signal --- Analog utgång A Analog utgång B Välj Analog utgång A 47 Utgångar \ \ \_ (Sekv1) Y-signal: VÅV (Sekv1) pump: --- (Sekv2) Y-signal A (Sekv2) pump: --- Nu är reglersekvenserna valda för den roterande värmeväxlaren och för styrventil värme. Tryck på ESC-knappen. Building Technologies / HVAC Products SE1B3140sv /24

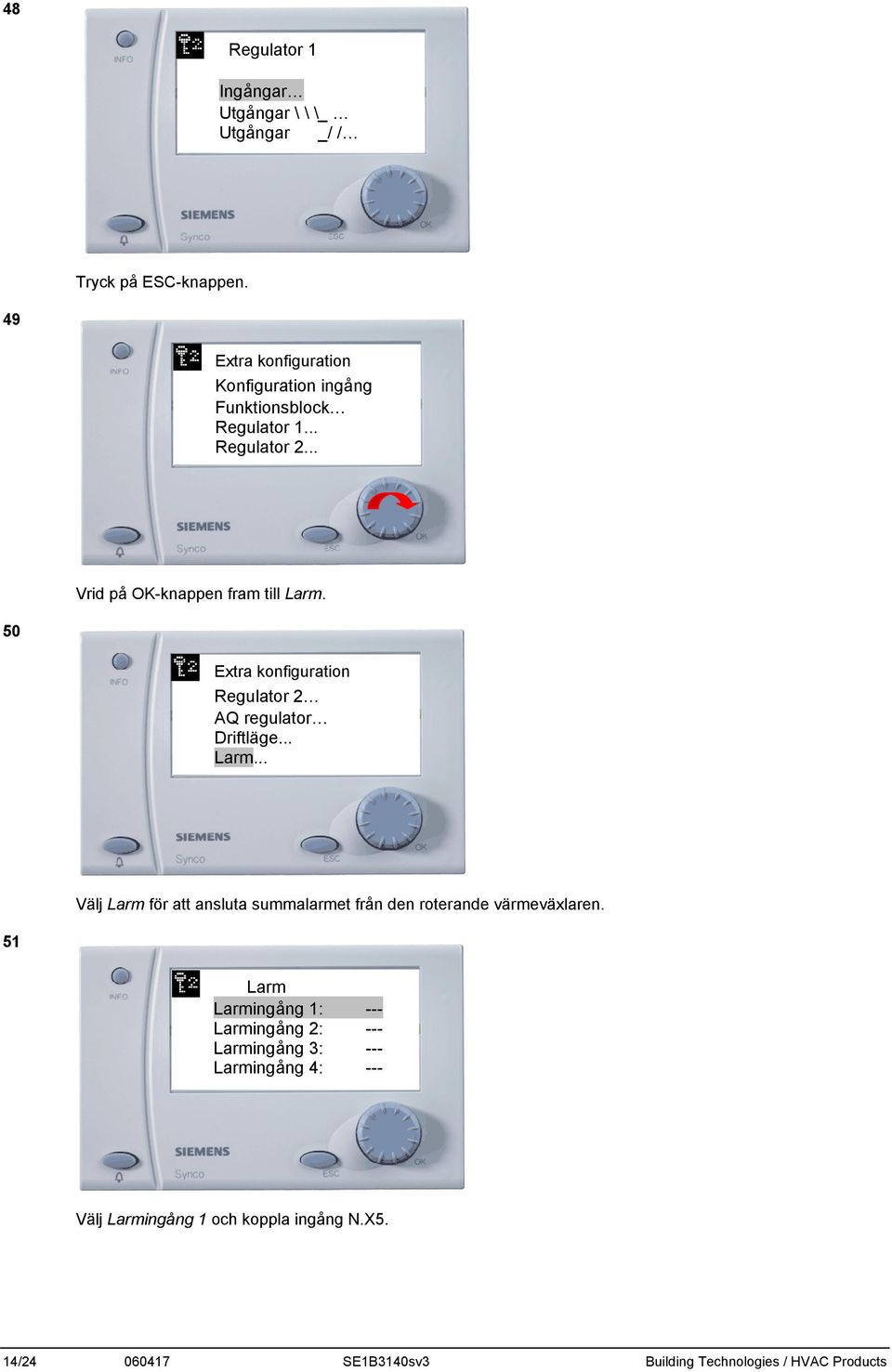

14 48 Regulator 1 Ingångar Utgångar \ \ \_ Utgångar _/ / Tryck på ESC-knappen. 49 Extra konfiguration Konfiguration ingång Funktionsblock Regulator 1... Regulator 2... Vrid på OK-knappen fram till Larm. 50 Extra konfiguration Regulator 2 AQ regulator Driftläge... Larm... Välj Larm för att ansluta summalarmet från den roterande värmeväxlaren. 51 Larm Larmingång 1: --- Larmingång 2: --- Larmingång 3: --- Larmingång 4: --- Välj Larmingång 1 och koppla ingång N.X5. 14/ SE1B3140sv3 Building Technologies / HVAC Products

15 N.X4 N.X5 Larmingång 1 Välj ingång N.X5 för att här ligger summalarmet från den roterande värmeväxlaren anslutet. Tryck därefter på ESC-knappen. 53 Larm Larmingång 1: N.X5 Larmingång 2: --- Larmingång 3: --- Larmingång 4: --- Vrid på OK-knappen fram till Larmrelä 1: 54 Larm Filterövervakning: --- Brandlarm: --- Rökevakuering: --- Larmrelä 1: N.Q5 Välj reläutgång N.Q5 för att få ut ett summalarm från regulatorn. Tryck därefter på ESC-knappen. 55 Extra konfiguration Larm Värmebehov Kylbehov Diverse Vrid på OK-knappen tills du kommer till Diverse. Building Technologies / HVAC Products SE1B3140sv /24

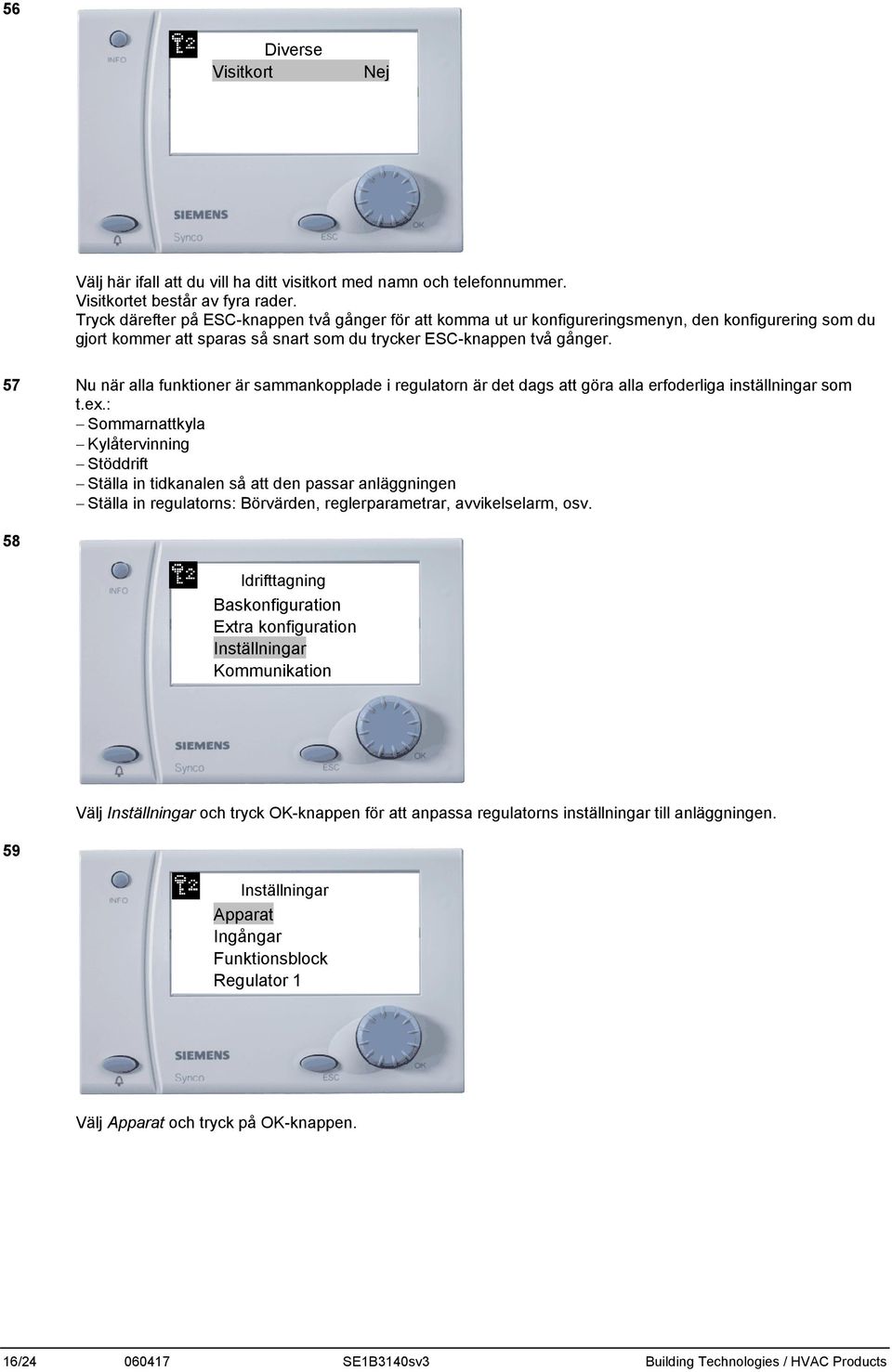

16 56 Diverse Visitkort Nej Välj här ifall att du vill ha ditt visitkort med namn och telefonnummer. Visitkortet består av fyra rader. Tryck därefter på ESC-knappen två gånger för att komma ut ur konfigureringsmenyn, den konfigurering som du gjort kommer att sparas så snart som du trycker ESC-knappen två gånger. 57 Nu när alla funktioner är sammankopplade i regulatorn är det dags att göra alla erfoderliga inställningar som t.ex.: Sommarnattkyla Kylåtervinning Stöddrift Ställa in tidkanalen så att den passar anläggningen Ställa in regulatorns: Börvärden, reglerparametrar, avvikelselarm, osv. 58 Idrifttagning Baskonfiguration Extra konfiguration Inställningar Kommunikation 59 Välj Inställningar och tryck OK-knappen för att anpassa regulatorns inställningar till anläggningen. Inställningar Apparat Ingångar Funktionsblock Regulator 1 Välj Apparat och tryck på OK-knappen. 16/ SE1B3140sv3 Building Technologies / HVAC Products

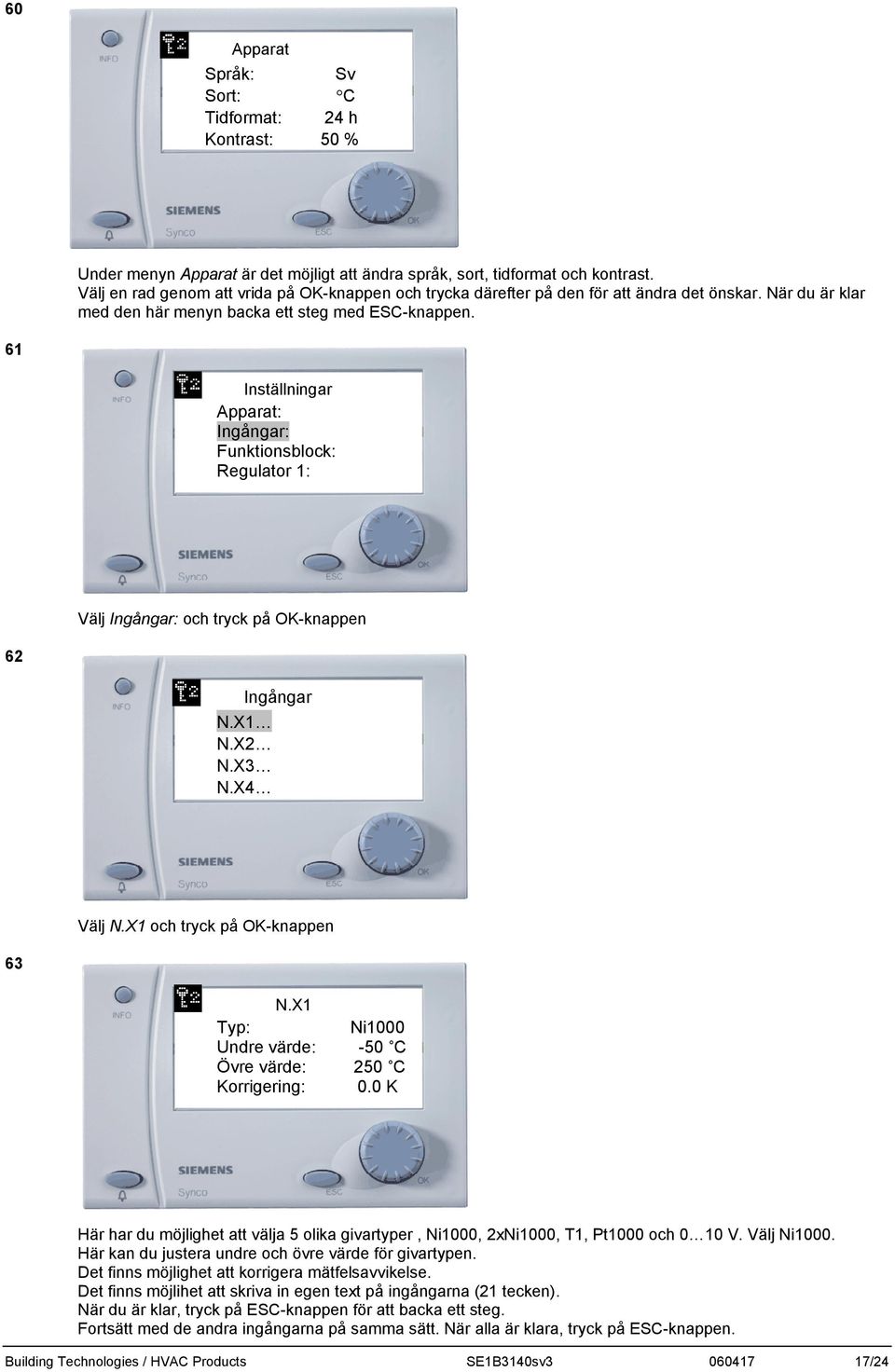

17 60 Apparat Språk: Sv Sort: C Tidformat: 24 h Kontrast: 50 % Under menyn Apparat är det möjligt att ändra språk, sort, tidformat och kontrast. Välj en rad genom att vrida på OK-knappen och trycka därefter på den för att ändra det önskar. När du är klar med den här menyn backa ett steg med ESC-knappen. 61 Inställningar Apparat: Ingångar: Funktionsblock: Regulator 1: Välj Ingångar: och tryck på OK-knappen 62 Ingångar N.X1 N.X2 N.X3 N.X4 Välj N.X1 och tryck på OK-knappen 63 N.X1 Typ: Undre värde: Övre värde: Korrigering: Ni C 250 C 0.0 K Här har du möjlighet att välja 5 olika givartyper, Ni1000, 2xNi1000, T1, Pt1000 och 0 10 V. Välj Ni1000. Här kan du justera undre och övre värde för givartypen. Det finns möjlighet att korrigera mätfelsavvikelse. Det finns möjlihet att skriva in egen text på ingångarna (21 tecken). När du är klar, tryck på ESC-knappen för att backa ett steg. Fortsätt med de andra ingångarna på samma sätt. När alla är klara, tryck på ESC-knappen. Building Technologies / HVAC Products SE1B3140sv /24

18 64 Inställningar Apparat Ingångar Funktionsblock Regulator 1 Välj Funktionblock för att göra inställningar för Till-/frånluftsfläkt, Pump1, Analog utgång A och Värmeåtervinning. Börja med Tilluftsfläkt. 65 Tilluftsfläkt Tilluftsfläkt: Uppstartsfördr: ms Här finns det möjlighet att ställa in tillslagsfördröjning för uppstart, ställa in tidsfördröjningar för fläktvakt och återluftsdrift när aggregatet går på Stöddrift nattetid, vilket gör att endast tilluftsfläkten är i drift (gäller endast om det är 1-hastighetsdrift på fläktarna). När du är klar, tryck på ESC-knappen och gör inställningar på Frånluftsfläkten 66 Funktionblock Tilluftsfläkt Frånluftsfläkt Pump 1 Analog utgång A Välj Pump 1 för att göra inställningar som berör pumpen om den ska vara behovsstyrd, om den ska startas efter utetemperaturen, frånslagsfördröjning och pumpmotion. 67 Pump 1 Pump 1: Bhv styr TILL: 5 % Bhv styr FRÅN: 0 % Uteberoende TILL: +50 C Välj Uteberoende TILL för detta exemplet ska pumpen vara i drift kontinuerligt. Sätt uteberoende TILL till +50 C. Tryck därefter på OK-knappen. 18/ SE1B3140sv3 Building Technologies / HVAC Products

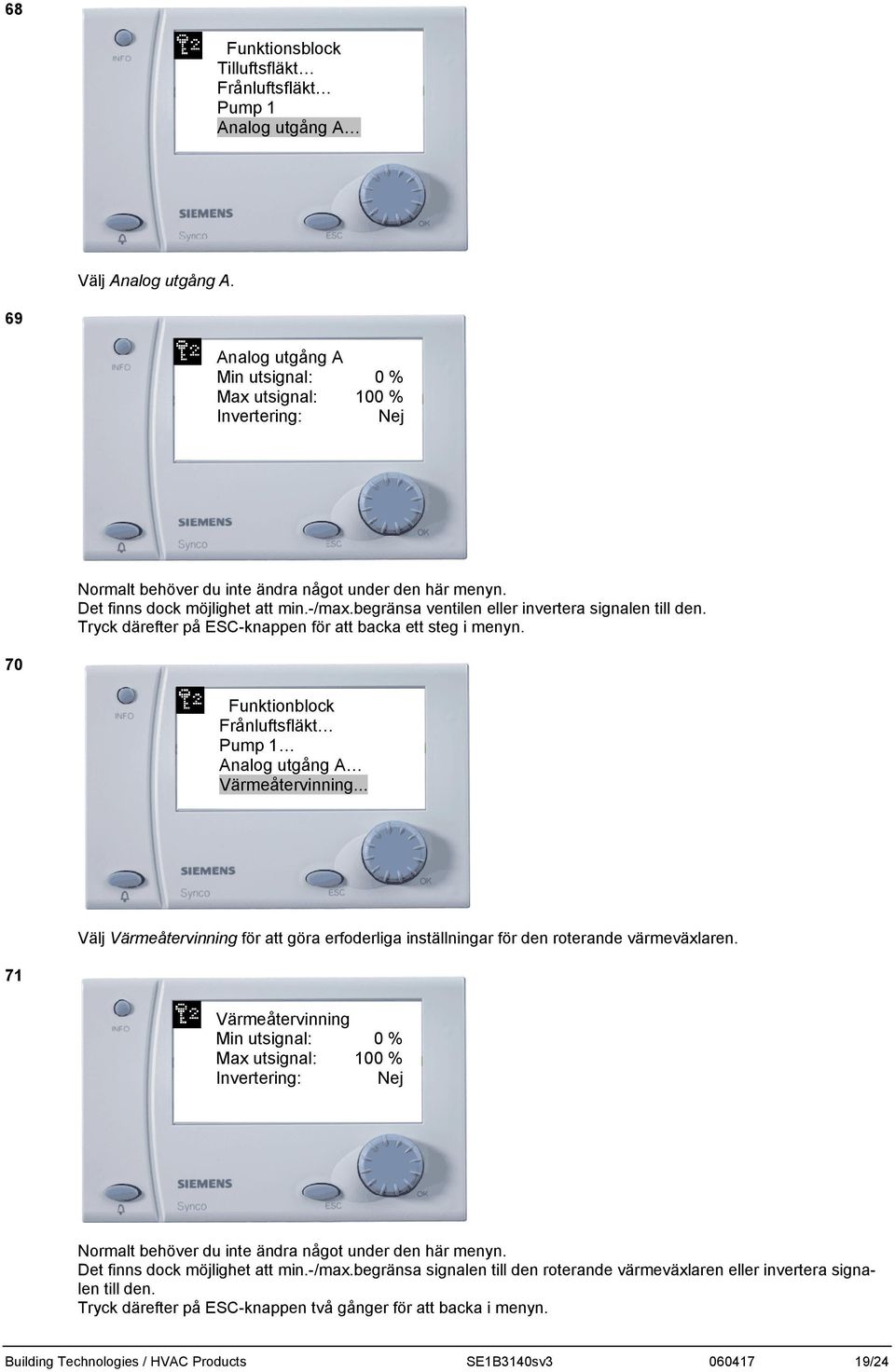

19 68 Funktionsblock Tilluftsfläkt Frånluftsfläkt Pump 1 Analog utgång A Välj Analog utgång A. 69 Analog utgång A Min utsignal: 0 % Max utsignal: 100 % Invertering: Nej Normalt behöver du inte ändra något under den här menyn. Det finns dock möjlighet att min.-/max.begränsa ventilen eller invertera signalen till den. Tryck därefter på ESC-knappen för att backa ett steg i menyn. 70 Funktionblock Frånluftsfläkt Pump 1 Analog utgång A Värmeåtervinning... Välj Värmeåtervinning för att göra erfoderliga inställningar för den roterande värmeväxlaren. 71 Värmeåtervinning Min utsignal: 0 % Max utsignal: 100 % Invertering: Nej Normalt behöver du inte ändra något under den här menyn. Det finns dock möjlighet att min.-/max.begränsa signalen till den roterande värmeväxlaren eller invertera signalen till den. Tryck därefter på ESC-knappen två gånger för att backa i menyn. Building Technologies / HVAC Products SE1B3140sv /24

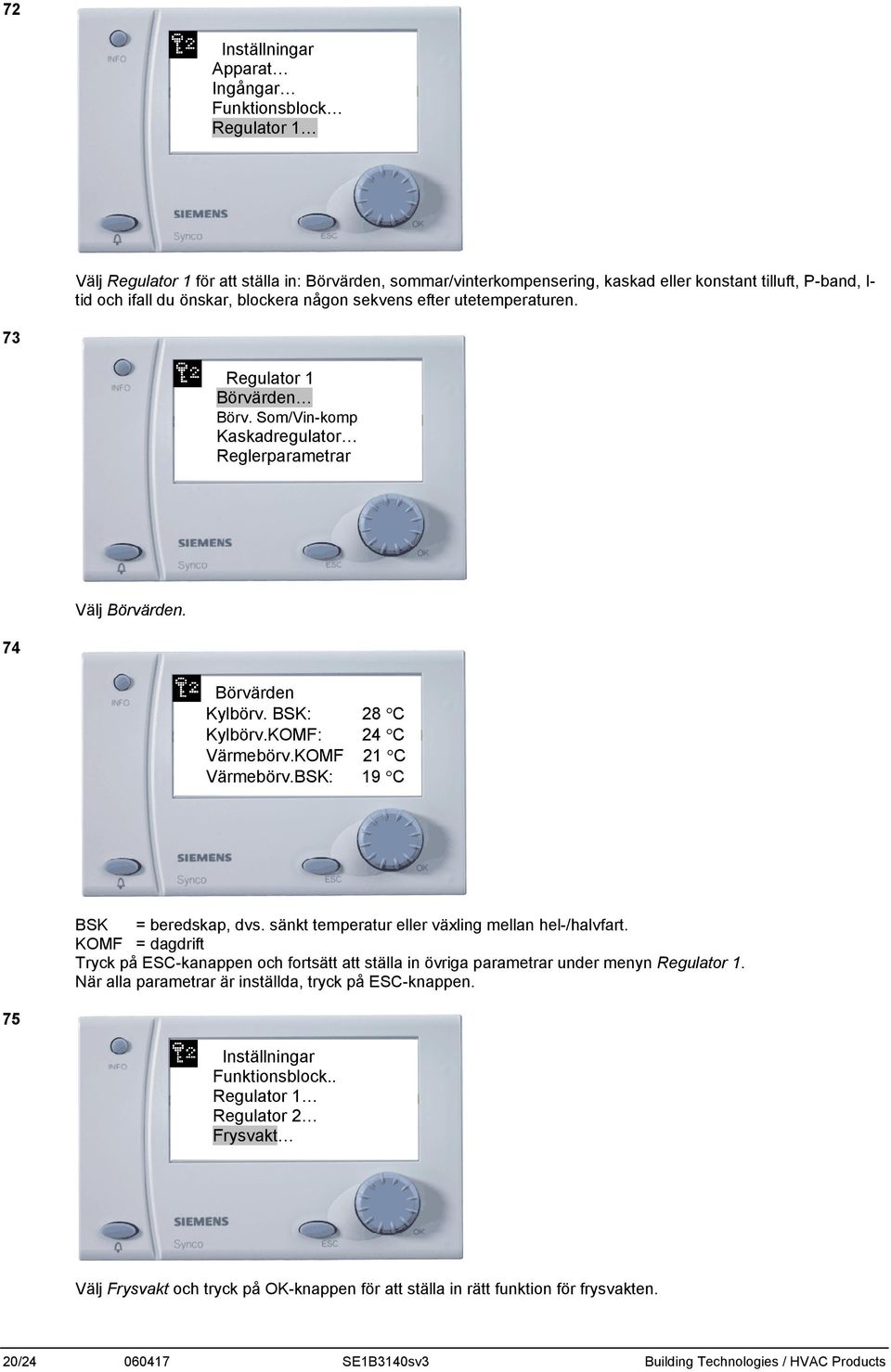

20 72 Inställningar Apparat Ingångar Funktionsblock Regulator 1 Välj Regulator 1 för att ställa in: Börvärden, sommar/vinterkompensering, kaskad eller konstant tilluft, P-band, I- tid och ifall du önskar, blockera någon sekvens efter utetemperaturen. 73 Regulator 1 Börvärden Börv. Som/Vin-komp Kaskadregulator Reglerparametrar Välj Börvärden. 74 Börvärden Kylbörv. BSK: 28 C Kylbörv.KOMF: 24 C Värmebörv.KOMF 21 C Värmebörv.BSK: 19 C BSK = beredskap, dvs. sänkt temperatur eller växling mellan hel-/halvfart. KOMF = dagdrift Tryck på ESC-kanappen och fortsätt att ställa in övriga parametrar under menyn Regulator 1. När alla parametrar är inställda, tryck på ESC-knappen. 75 Inställningar Funktionsblock.. Regulator 1 Regulator 2 Frysvakt Välj Frysvakt och tryck på OK-knappen för att ställa in rätt funktion för frysvakten. 20/ SE1B3140sv3 Building Technologies / HVAC Products

21 76 Frysvakt Identifiering: Frysskydd Larmkvitt: Kvitt+Åst Frysvakt: 5.0 C Deltatemp.(Xp): 5 K Rad 1 Identifiering ändras till Passiv Ni1000 eftersom du har en temp.givare ansluten. Rad 2 Larmkvitt behöver du inte ändra eftersom utlöst frysvakt ska kvitteras och återställas på RMU:n Rad 3 Frysvakt 5.0 C = utlöst frysvakt, stopp av aggregatet Rad 4 Deltatemp. (Xp) 5 K. = Frysvakt 5 C + deltatemp 5 K kommer ventilen att börja öppna vid drift. Rad 5 Varmhållning 20 C = varmhållning vid stillastående aggregat. Rad 6 P-band frysvakt 7 K = P-band för frysvakt under varmhållningsfunktionen. Rad 7 Tn frysvakt min.sek = I-tid för frysvakt under varmhållningsfunktionen. Rad 8 Reglerloop frys Reg 1 = Vilken regulator som frysvakten ska ha påverkan på. När du är klar tryck på ESC-knappen. 77 Inställningar Förvärmn.funktion.. Stöddrift Nattkyla Larm Förvärmningsfunktion = Ventilen kan öppna inställd tid innan aggregatet startar för att spola igenom långa rörledningar med varmt vatten för att undvika att frysvakten löser ut vid uppstart av aggregatet (utegivare erfodras) Stöddrift = Intermitent nattdrift av aggregatet under nattetid (rumsgivare erfodras) Nattkyla = Sommarnattkyla (rumsgivare och utegivare erfodras) Larm = Här ställer du in funktionen för de fria larmingångarna som finns. Tryck på OK-knappen för att komma in i den här meny för att göra erfoderliga inställningar för larmen. 78 Larm Larmingång 1 Larmrelä Välj Larmingång 1 och tryck på OK-knappen Building Technologies / HVAC Products SE1B3140sv /24

22 79 Larmingång 1 Larmfrd: m.s Larmkvitt: Kvitt+Åst Larmprioritet: A-larm Larmpåverkan: Stopp Larmfrd = larmfördröjning av larmet när det blir aktivt. Larmkvitt = Hur vill du kvittera larmet (Ingen, Kvittera eller Kvittera och återstarta) Larmprioritet = Här kan du välja om du vill att larmet ska vara A- eller B-larm. Larmpåverkan = Här väljer du om larmet ska eller inte stoppa aggregatet vid larm. Tryck på ESC-knappen och välj Larmrelä Larm Larmprioritet: Felkälla: Alla Intern Här väljer man vilka larm som ska kopplas ut på summalarmutgången. Larmprioritet: Alla = är både A-och B-larm. Felkälla: Intern = endast larm i den RC:n 81 Inställningar Stöddrift Nattkyla Larm Text Välj Text för att skriva in apparatnamn dvs. aggregatets namn. Här skriver du också in vad som skall stå i ditt visitkort. Efter att du gjort det backa med ESC-knappen. 22/ SE1B3140sv3 Building Technologies / HVAC Products

23 82 Idrifttagning Extra konfiguration. Inställningar Kommunikation Inkopplingstest Under Kommunikation ställer du in apparatadresser men det är inte aktuellt i det här exemplet. Det blir aktuellt när du kopplar ihop flera regulatorer på kommunikationsslinga för att utbyta data i mellan dem, eller för att koppla upp dem till övervakningsprogrammet ACS. Under Inkopplingstest kan du kontrollera alla in- och utgångar innan du kör igång din anläggning. När du är klar trycker du på ESC-knappen. 83 Varning! Anl.startas ESC OK Tryck på OK-knappen för att starta upp anläggningen 84 Huvudmeny Idrifttagning Tidprogram Driftläge Aktuellt driftläge Nu kan du ställa in drifttider och prova av din anläggning så att den går optimalt. När allt detta är klart, bör du spara din applikation på ett eget ställe i regulatorn, på så sätt har du möjlighet att återskapa den vid ett senare tillfälle ifall att någon ändrar alla dina inställningar som du gjorde vid idrifttagningen. Building Technologies / HVAC Products SE1B3140sv /24

24 85 Huvudmeny Larm Inställningar Apparatinformation. Datalagring Välj Datalagring och tryck på ESC-knappen. 86 Datalagring Lagringsdatum Lagringsår Återskapa Spara Välj Spara men innan du gör det, se till att rätt datum är inställt eftersom det kommer att stå vilket datum som du sparade din applikation. Välj därefter Spara. 87 Varning! Lagrad data Kommer att skrivas över. ESC. OK Tryck på OK-knappen och din applikation sparas. Tryck därefter på ESC-knappen två gånger för att komma tillbaka till Huvudmenyn. För att undvika misstag som på något sätt kan förstöra din applikation, byter du till Servicenivå och det gör du på följande sätt: Tryck på ESC- och OK-knappen samtidigt och välj därefter Servicenivå. Lycka till Siemens AB, Building Technologies. Tryckt i Sverige Rätt till ändringar förbehålles 24/ SE1B3140sv3 Building Technologies / HVAC Products
