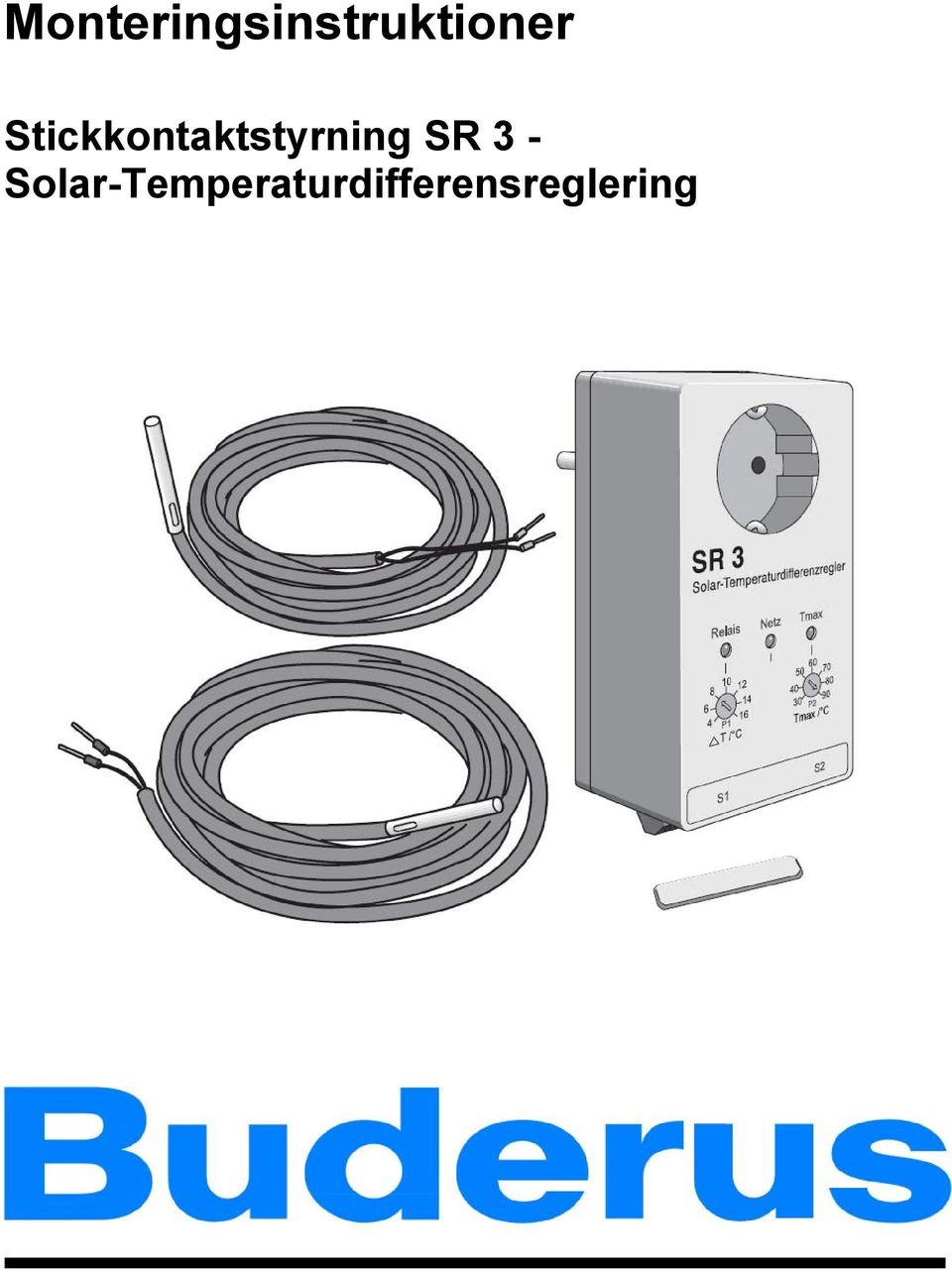

1 Monteringsinstruktioner Stickkontaktstyrning SR 3 - Solar-Temperaturdifferensreglering

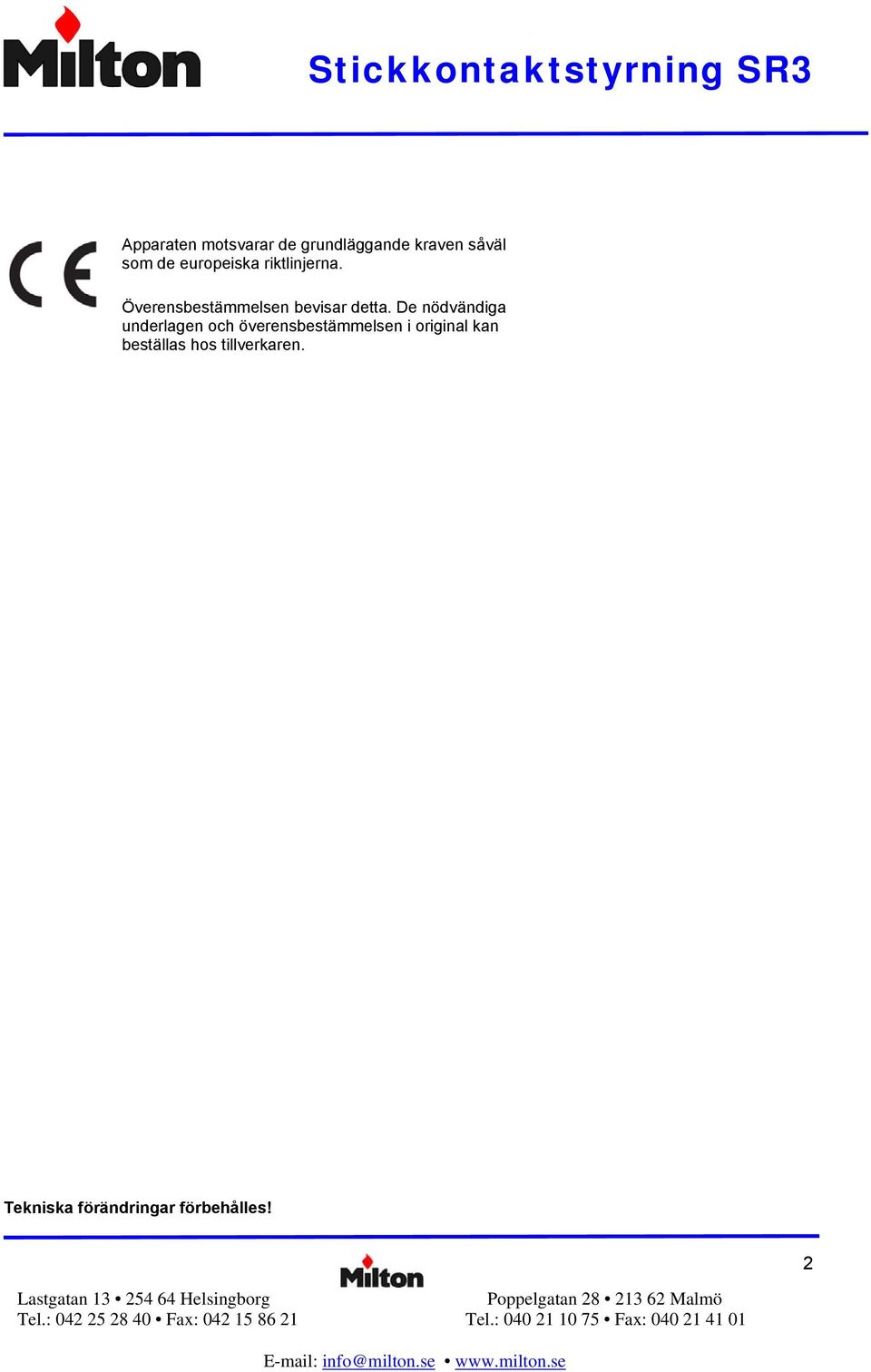

2 Apparaten motsvarar de grundläggande kraven såväl som de europeiska riktlinjerna. Överensbestämmelsen bevisar detta. De nödvändiga underlagen och överensbestämmelsen i original kan beställas hos tillverkaren. Tekniska förändringar förbehålles! 2

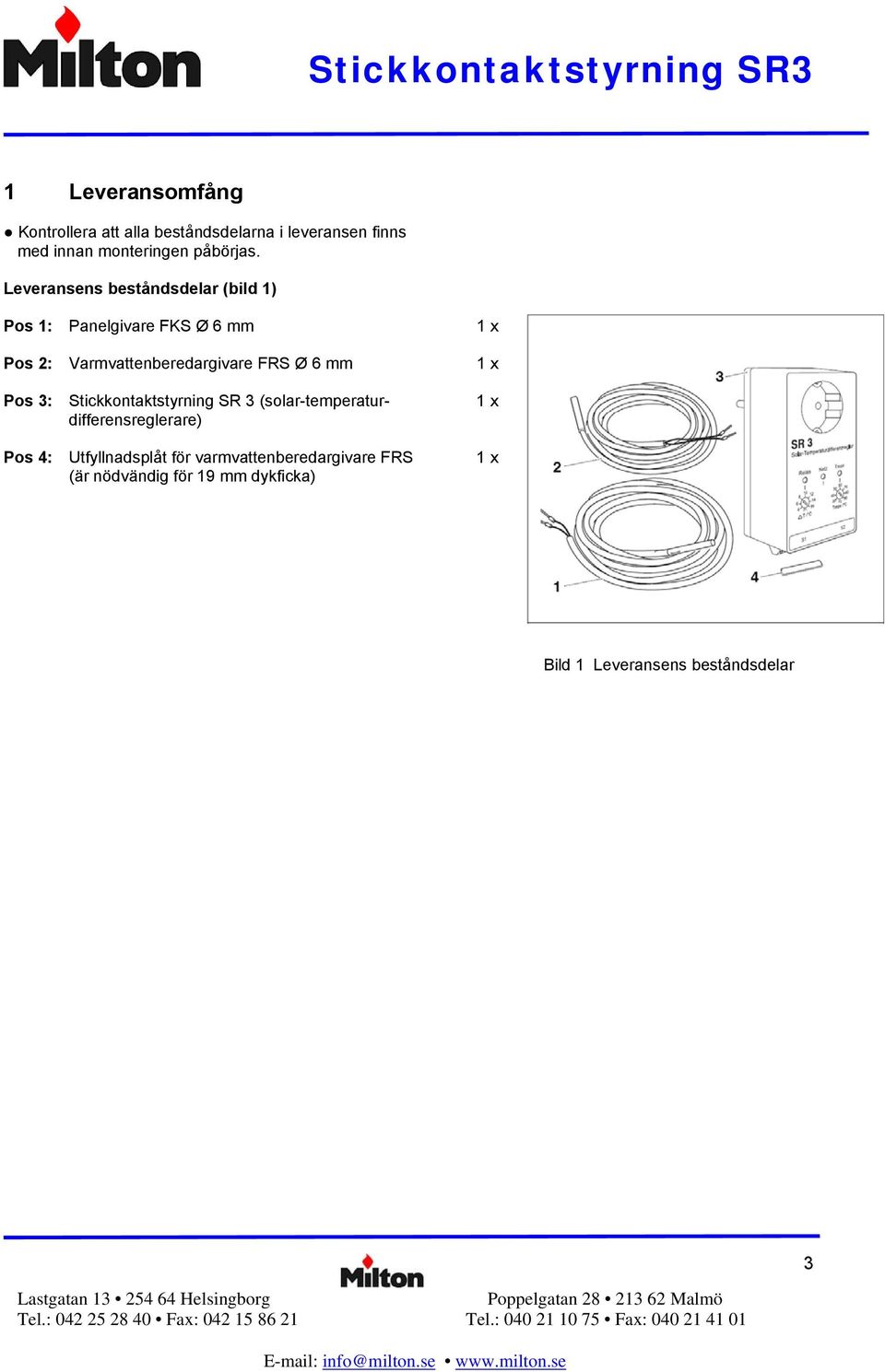

3 1 Leveransomfång Kontrollera att alla beståndsdelarna i leveransen finns med innan monteringen påbörjas. Leveransens beståndsdelar (bild 1) Pos 1: Panelgivare FKS Ø 6 mm Pos 2: Varmvattenberedargivare FRS Ø 6 mm Pos 3: Stickkontaktstyrning SR 3 (solar-temperaturdifferensreglerare) Pos 4: Utfyllnadsplåt för varmvattenberedargivare FRS (är nödvändig för 19 mm dykficka) 1 x 1 x 1 x 1 x Bild 1 Leveransens beståndsdelar 3

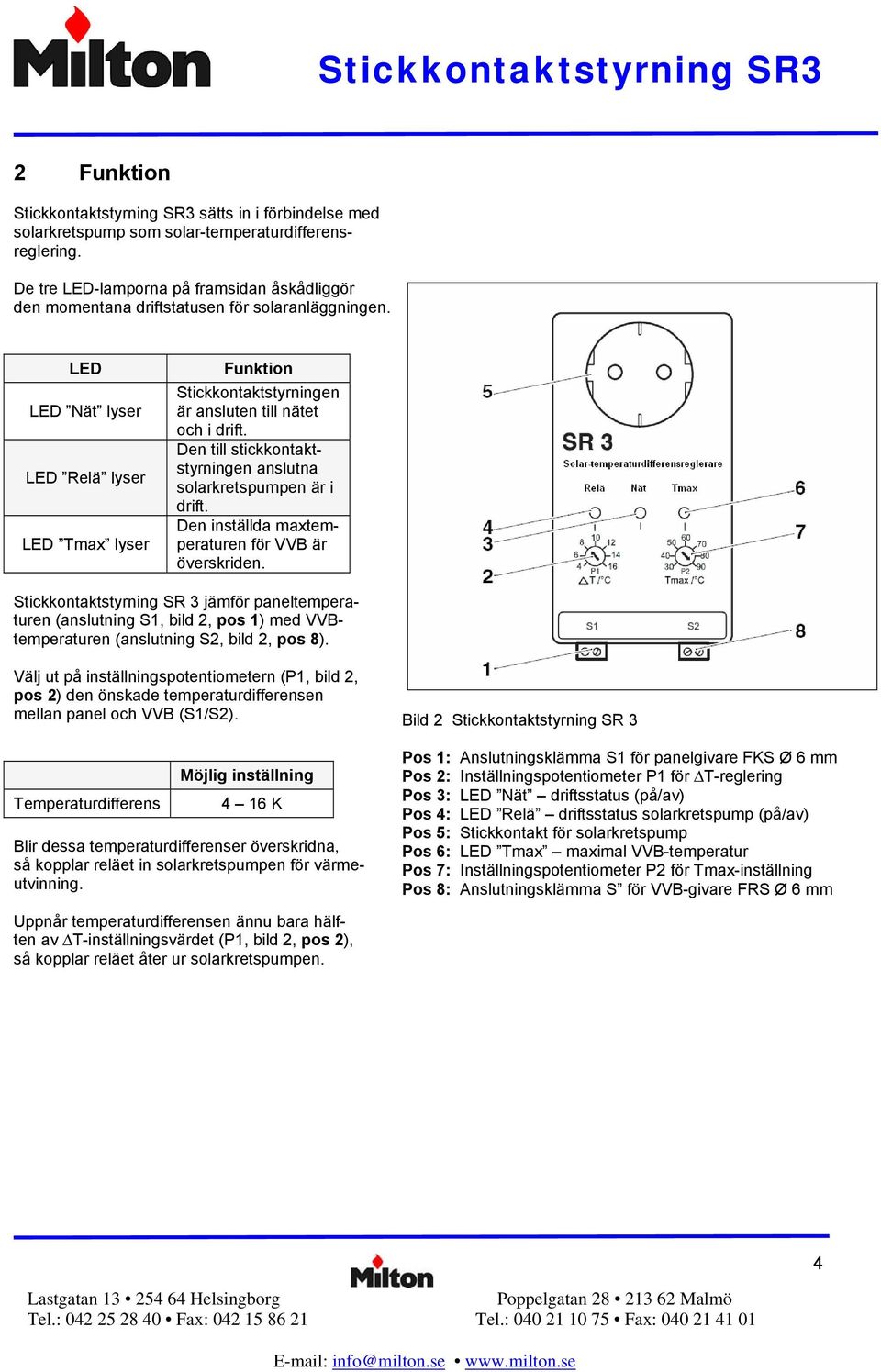

4 2 Funktion Stickkontaktstyrning SR3 sätts in i förbindelse med solarkretspump som solar-temperaturdifferensreglering. De tre LED-lamporna på framsidan åskådliggör den momentana driftstatusen för solaranläggningen. LED LED Nät lyser LED Relä lyser LED Tmax lyser Funktion Stickkontaktstyrningen är ansluten till nätet och i drift. Den till stickkontaktstyrningen anslutna solarkretspumpen är i drift. Den inställda maxtemperaturen för VVB är överskriden. Stickkontaktstyrning SR 3 jämför paneltemperaturen (anslutning S1, bild 2, pos 1) med VVBtemperaturen (anslutning S2, bild 2, pos 8). Välj ut på inställningspotentiometern (P1, bild 2, pos 2) den önskade temperaturdifferensen mellan panel och VVB (S1/S2). Bild 2 Stickkontaktstyrning SR 3 Temperaturdifferens Möjlig inställning 4 16 K Blir dessa temperaturdifferenser överskridna, så kopplar reläet in solarkretspumpen för värmeutvinning. Pos 1: Anslutningsklämma S1 för panelgivare FKS Ø 6 mm Pos 2: Inställningspotentiometer P1 för T-reglering Pos 3: LED Nät driftsstatus (på/av) Pos 4: LED Relä driftsstatus solarkretspump (på/av) Pos 5: Stickkontakt för solarkretspump Pos 6: LED Tmax maximal VVB-temperatur Pos 7: Inställningspotentiometer P2 för Tmax-inställning Pos 8: Anslutningsklämma S för VVB-givare FRS Ø 6 mm Uppnår temperaturdifferensen ännu bara hälften av T-inställningsvärdet (P1, bild 2, pos 2), så kopplar reläet åter ur solarkretspumpen. 4

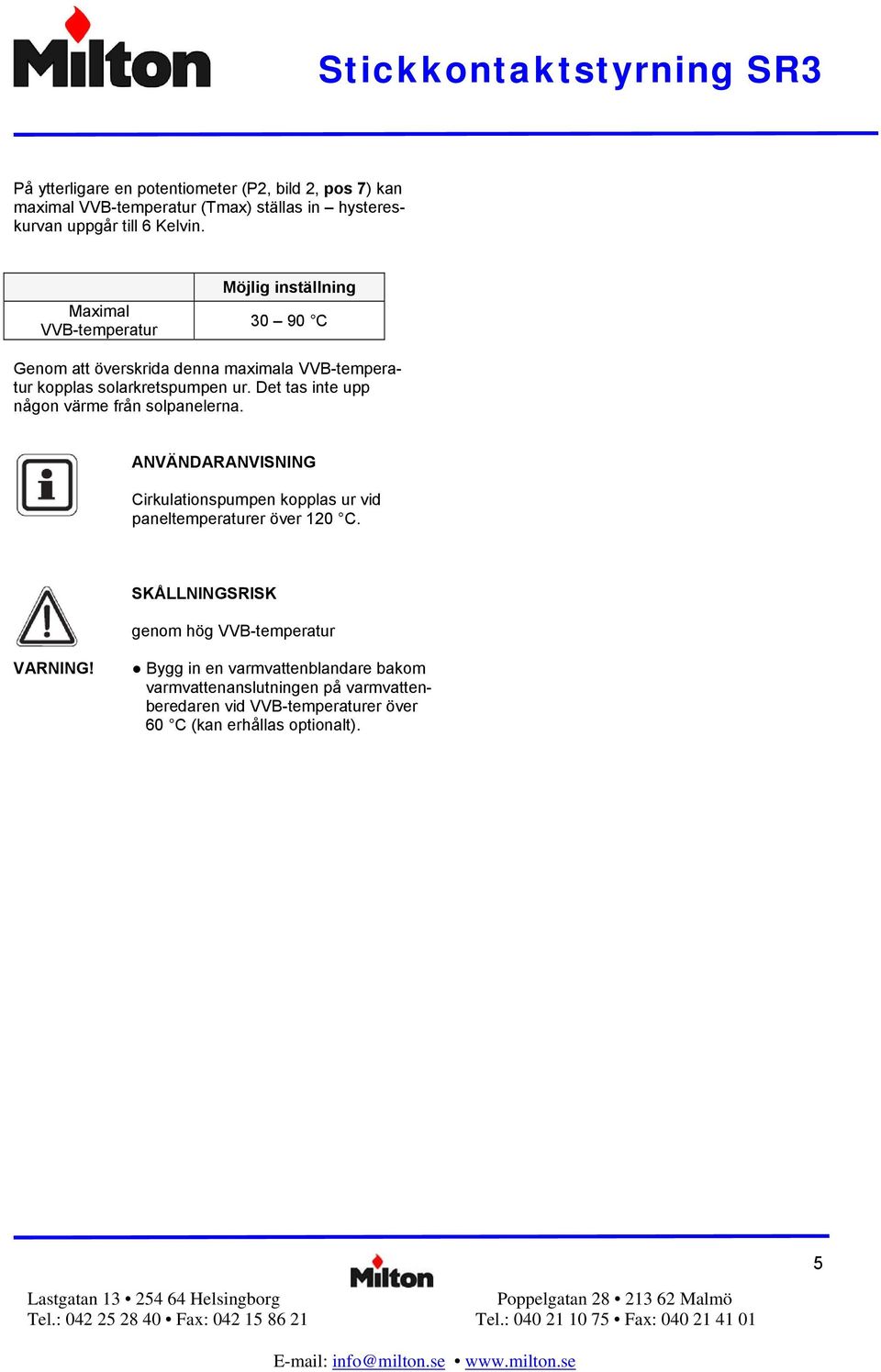

5 På ytterligare en potentiometer (P2, bild 2, pos 7) kan maximal VVB-temperatur (Tmax) ställas in hystereskurvan uppgår till 6 Kelvin. Maximal VVB-temperatur Möjlig inställning C Genom att överskrida denna maximala VVB-temperatur kopplas solarkretspumpen ur. Det tas inte upp någon värme från solpanelerna. Cirkulationspumpen kopplas ur vid paneltemperaturer över 120 C. SKÅLLNINGSRISK genom hög VVB-temperatur VARNING! Bygg in en varmvattenblandare bakom varmvattenanslutningen på varmvattenberedaren vid VVB-temperaturer över 60 C (kan erhållas optionalt). 5

6 3 Montering Iaktta vid montering och drift av anläggningen att de landspecifika normerna och riktlinjerna följs! 3.1 Iaktta anvisningar för nätanslutningen Se till att strömmen till stickkontaktstyrningen SR 3 är permanent säkerställd. Anslut inte stickkontaktstyrning SR 3 till värmesystemets nätanslutning, då denna kan stängas av via värmesystemets brytkontakt. LIVSFARA genom elektrisk ström. VARNING! Innan arbete på anläggningen: Bryt strömmen till anläggningen. 6

7 3.2 Montering av panelgivare (FKS) och VVB-givare (FRS) Givarledningen leder lågspänning och får därför inte läggas samman med ledningar som leder över 50 V. Vid dragning i kabelkanaler måste tillräcklig avskärmning göras. Skjut in panelgivaren FKS (mörkgrå) till kontaktytan i panelens dykficka och säkra den med en skruvförbindning så att den inte faller ur noggrannare infomation finns i monteringsanvisningen för panelerna. Förläng ledningen till panelgivaren FKS till stickkontaktstyrning SR 3 med en dubbelledare (2 x 0,75 mm 2 ). Använd en lämplig klämdosa för utomhusanvändning för att förbinda panelgivarledningen med förlängningen. Vi rekommenderar som skydd för stickkontaktstyrning SR 3 mot överspänning (blixtnedslag), att istället för den gråa dosan som kan fås som tillsats använda överspänningsskydd SP 1. Anslut panelgivarens FKS ledning till anslutningsklämman S1 (bild 3, pos 1) på stickkontaktstyrning SR 3. Sätt fast VVB-givaren FRS (ljusgrå) i det förberedda mätstället i varmvattenberedaren för mätning av VVB-temperaturen. Använd för ändamålet värmeledande pasta noggrannare information finns i varmvattenberedarens bilagda monteringsanvisning. Anslut VVB-givarens FRS ledning till anslutningsklämman S2 (bild 3, pos 2) på stickkontaktstyrning SR 3. Givaren är polingssäker. Bild 3 Stickkontaktstyrning SR 3 När givarledningen ska förlängas, behövs inte tas hänsyn till en bestämd pol. Pos 1: Anslutningsklämma S1 för panelgivare FKS Ø 6 mm Pos 2: Anslutningsklämma S2 för VVB-givare FRS Ø 6 mm 7

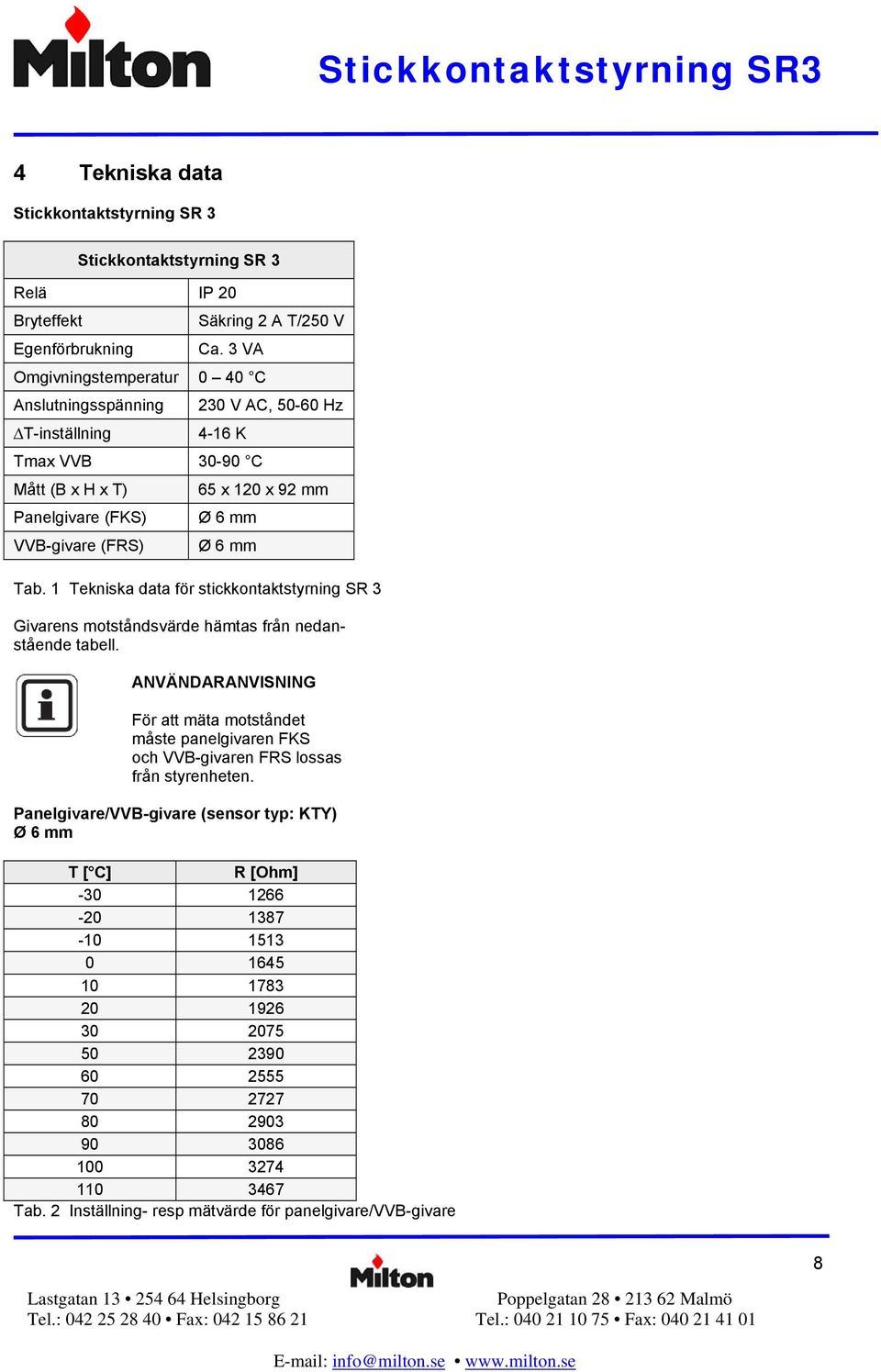

8 4 Tekniska data Stickkontaktstyrning SR 3 Stickkontaktstyrning SR 3 Relä IP 20 Bryteffekt Säkring 2 A T/250 V Egenförbrukning Ca. 3 VA Omgivningstemperatur 0 40 C Anslutningsspänning 230 V AC, Hz T-inställning 4-16 K Tmax VVB C Mått (B x H x T) 65 x 120 x 92 mm Panelgivare (FKS) Ø 6 mm VVB-givare (FRS) Ø 6 mm Tab. 1 Tekniska data för stickkontaktstyrning SR 3 Givarens motståndsvärde hämtas från nedanstående tabell. För att mäta motståndet måste panelgivaren FKS och VVB-givaren FRS lossas från styrenheten. Panelgivare/VVB-givare (sensor typ: KTY) Ø 6 mm T [ C] R [Ohm] Tab. 2 Inställning- resp mätvärde för panelgivare/vvb-givare 8

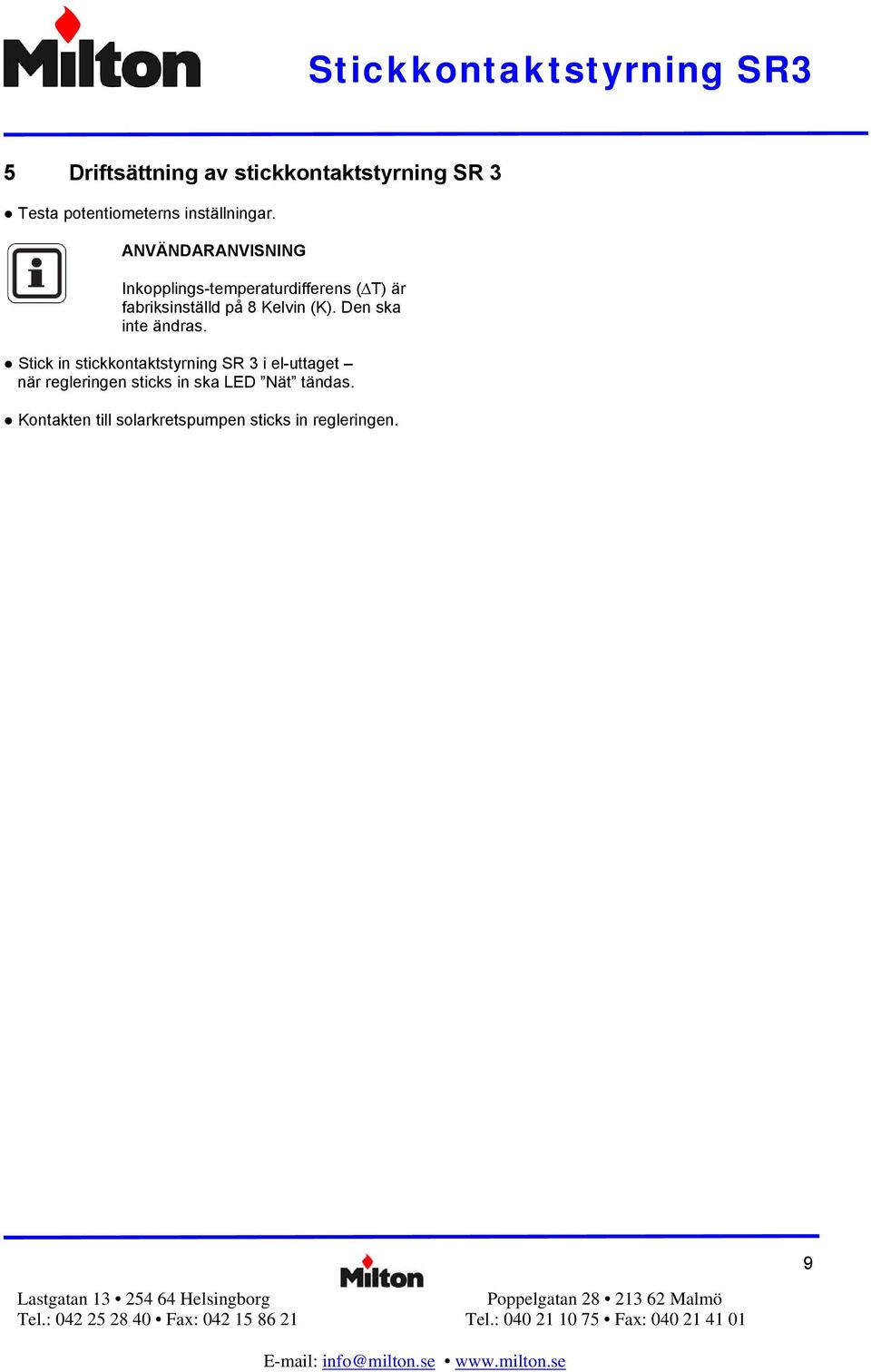

9 5 Driftsättning av stickkontaktstyrning SR 3 Testa potentiometerns inställningar. Inkopplings-temperaturdifferens ( T) är fabriksinställd på 8 Kelvin (K). Den ska inte ändras. Stick in stickkontaktstyrning SR 3 i el-uttaget när regleringen sticks in ska LED Nät tändas. Kontakten till solarkretspumpen sticks in regleringen. 9

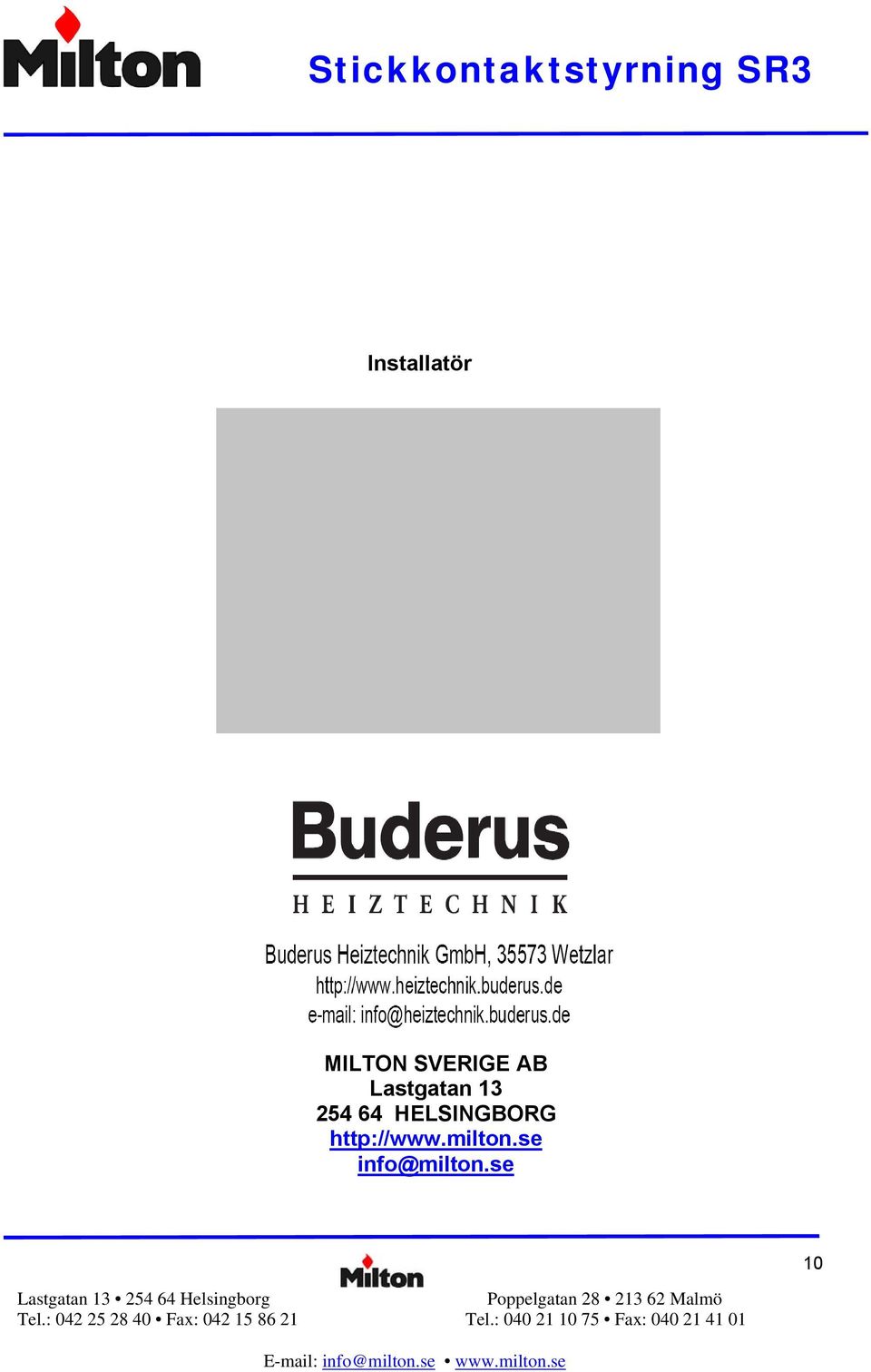

10 Installatör MILTON SVERIGE AB Lastgatan HELSINGBORG 10
