1 användar Manual BGR-6/U Manual SE rev1 ÖDLJUSBOX BGR-6/U

2 IEHÅLLSFÖRTECKIG IEHÅLLSFÖRTECKIG Innehållsförteckning... 2 Installationsanvisning... 3 Inkopplingsexempel, anvisning Test och batteribyte... 8 Tekniska Data... 9 Vid eventuella tveksamheter om aggregatets funktion eller installation gör kontakt tagas med leverantör eller tillverkare

3 Installationsanvisning Wagfors nödljusbox kan anslutas till de flesta på marknaden förekommande armaturer. Viss modifiering av armaturen, montage av större kopplingsplint, krävs för kabeldragningen mellan nödljusbox och armatur. I anvisningarna på sidan 4-7 finns inkopplingsalternativ för olika typer av armaturer beskrivna. ISTALLATIOSAVISIG För att uppfylla EMC direktiven krävs följande: Avstånd mellan armatur och nödljusbox, max 1m. Kabel mellan armatur och nödljusbox : Installationskabel, area 0,5-1,5mm². För - skall installationskabel med 6-ledare enligt ovan användas. Antalet ledare mellan box och armatur kan variera beroende på typ av installation och funktion. För PE, L och skall installationskabel med 3-ledare enligt ovan användas. Sammankoppla nödljusbox och armatur med mellankabel - Inkoppling av Jord, oll och Fas till nödljusbox/armaturen skall ske enligt följande: 1: Anslut inkommande Jord, oll och Fas till plint PE, och L i nödljusboxen. OBS: Fas måste vara obruten från gruppsäkring. 2: Anslut inkommande Jord, oll och Fas till plint i armaturen. Strömställare får endast kopplas in på fas till armatur. Obs: Fasen till box och armatur måste komma från samma gruppsäkring. Armaturen kommer omedelbart att tändas upp vid strömavbrott och kommer att lysa i minst en timma. är spänningen återkommer återgår armaturen till normal status och batteriladdningen startar automatiskt. Batteriet återuppladdas inom 24 timmar. För att uppnå maximal effekt ur batteriet efter installation bör det upp och urladdas minst 3 gånger. Batteriets livslängd förkortars med förhöjd omgivningstemperatur. Denna nödljusbox är testad för att fungera med lysrör från OSRAM, PHILIPS och SYLVAIA.! Anslut batteriet i boxen till nödljusaggregatet innan boxen/armaturen spänningsätts.

4 ISTALLATIOSAVISIG Alternativ 1: Ett lysrör med konventionellt don, kontinuerligt ljus *ät: ödljusbox och armatur ska alltid sitta på samma gruppsäkring IKOPLIGSPLIT BOX K2 OBS Om följande exempel används så ska -K2 byglas samt olla ska byglas till ORMAL OCH ÖD L *ät GLIMTÄDARE JÄRDROSSEL Alternativ 2: Ett lysrör med Wagfors nödljus GR-6/U, ledljus IKOPLIGSPLIT BOX K2 ORMAL OCH ÖD

5 Alternativ 3: Ett lysrör med OSRAM QTP don, kontinuerligt ljus *ät: ödljusbox och armatur ska alltid sitta på samma gruppsäkring IKOPLIGSPLIT BOX ISTALLATIOSAVISIG K2 *ät 3 230V AC QTP8 1x ORMAL OCH ÖD Alternativ 4: Två lysrör med OSRAM QTP don, kontinuerligt ljus *ät: ödljusbox och armatur ska alltid sitta på samma gruppsäkring IKOPLIGSPLIT BOX K2 *ät 230V AC QTP8 2x18/ ORMAL OCH ÖD ORMAL

6 ISTALLATIOSAVISIG Alternativ 5: Ett lysrör med Tridonic PRO don, kontinuerligt ljus *ät: ödljusbox och armatur ska alltid sitta på samma gruppsäkring IKOPLIGSPLIT BOX K2 *ät V AC PC 1x18-58W T8 PRO 10 9 ORMAL OCH ÖD Alternativ 6: Två lysrör med Philips HF-P don, kontinuerligt ljus *ät: ödljusbox och armatur ska alltid sitta på samma gruppsäkring IKOPLIGSPLIT BOX K2 *ät 230V AC L HF- PREFORMER ORMAL OCH ÖD ORMAL

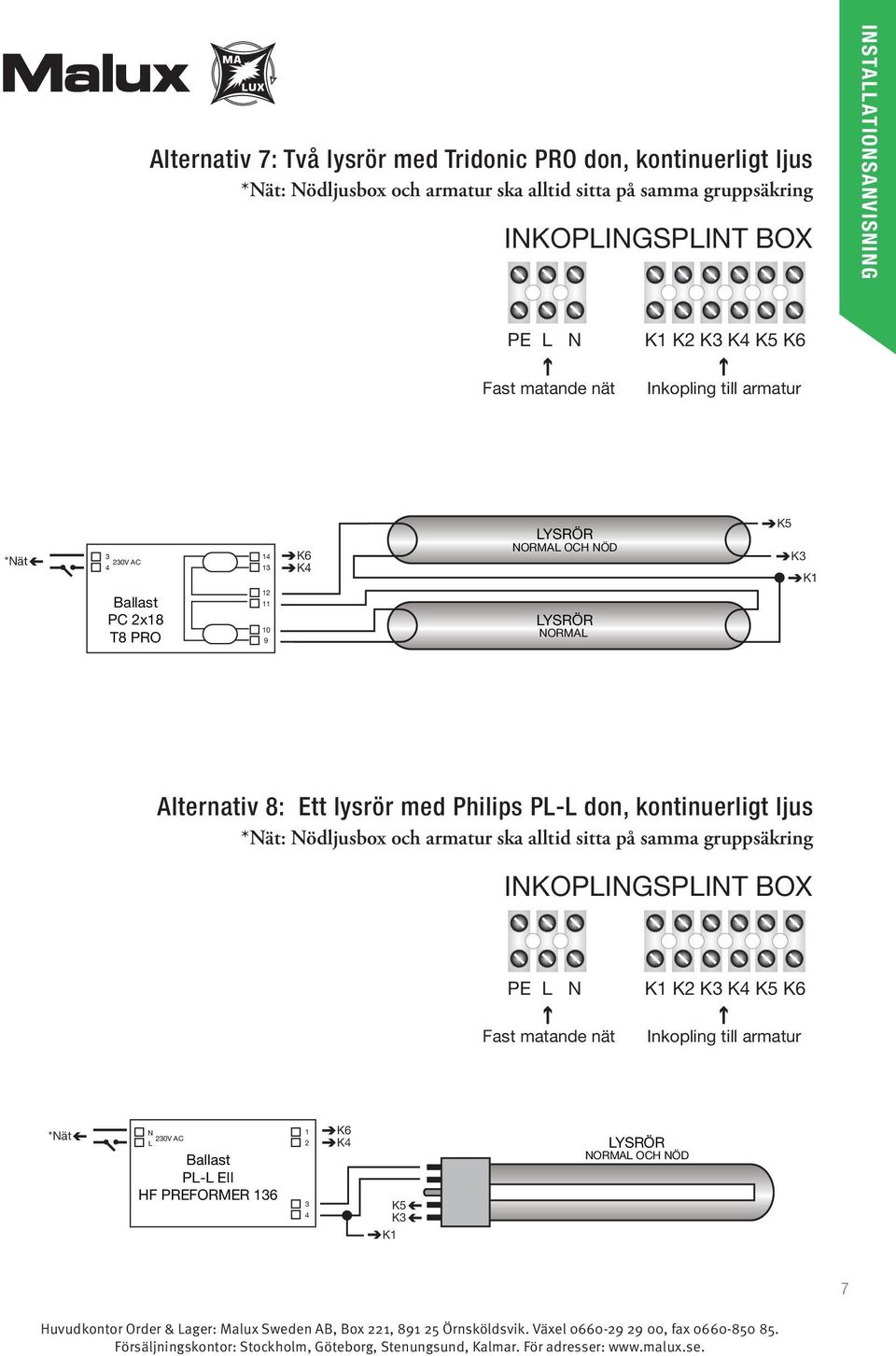

7 Alternativ 7: Två lysrör med Tridonic PRO don, kontinuerligt ljus *ät: ödljusbox och armatur ska alltid sitta på samma gruppsäkring IKOPLIGSPLIT BOX ISTALLATIOSAVISIG K2 *ät V AC ORMAL OCH ÖD PC 2x18 T8 PRO ORMAL Alternativ 8: Ett lysrör med Philips PL-L don, kontinuerligt ljus *ät: ödljusbox och armatur ska alltid sitta på samma gruppsäkring IKOPLIGSPLIT BOX K2 *ät L 230V AC 1 2 PL-L EII HF PREFORMER ORMAL OCH ÖD

8 TEST OCH BATTERIBYTE FUKTIOSTEST Minst två gånger per år bör en kapacitets- och funktionstest utföras enligt följande: 1. Kontrollera armaturen så att lysröret är helt. 2. Bryt inkommande fas till nödljusbox/armatur. Säkrast är att ta bort gruppsäkring. 3. Kontrollera att lysröret lyser i minst en timme. 4. Sätt tillbaka gruppsäkring och kontrollera därefter att nödljusbox/armatur återgår till normal drift. I händelse av att lysröret inte lyser en hel timme är det troligen batteriet som skall bytas. Vid batteribyte eller annat arbete skall alltid spänningen till nödljusbox/armatur vara frånslagen. Säkrast är att ta bort gruppsäkring. OBS: Batteriet måste ersättas med samma typ. Batterierna är av icd typ och skall därför slängas på härför avsedd plats. LOGGBOK Efter utförd installation fyll i nedanstående uppgifter: Datum för installation:... Utförd av:... Telefon:... Efter utförd test, funktionskontroll, batteribyte, fyll i åtgärd nedan: Åtgärd Datum Resultat

9 Lamp Typ 8W (T8) 18W (T8) 36W (T8) 58W (T8) ödljus Tid 4,8V/1,5Ah 4,8V/3Ah 100 min 80 min 120 min 100 min TEKISKA DATA Teknisk Data BGR-6/U Inspänning V AC / 50-60Hz Inström 4VA Frekvens 30-40KHz Batteri (8-18W) BE4V81A5I / (36-58W) BE4V83A0 Funktionstest TEST knapp (valfri) Återuppladning 24h ödljustid Se tabell sida 2 Status Laddstatus via LED Batteriskydd Över/Ur laddning Lysrör 8-18W / 36-58W ominell flux 18W=1000lm 36W=2400lm 58W=4000lm Kappslingsklass IP 67 Tillverkad enligt E , E Omgivningstemperatur 0 to 60 C Relativ luftfuktighet up till 95% Dimension 250x175x75mm Vikt 1.7 kg Garanti 2 år
