VIESMANN. VITOCELL-W Varmvattenberedare för vägghängda värmepannor 100 till 150 liter. Datablad VITOCELL 100-W. Best.nr och priser: se prislista

Transkript

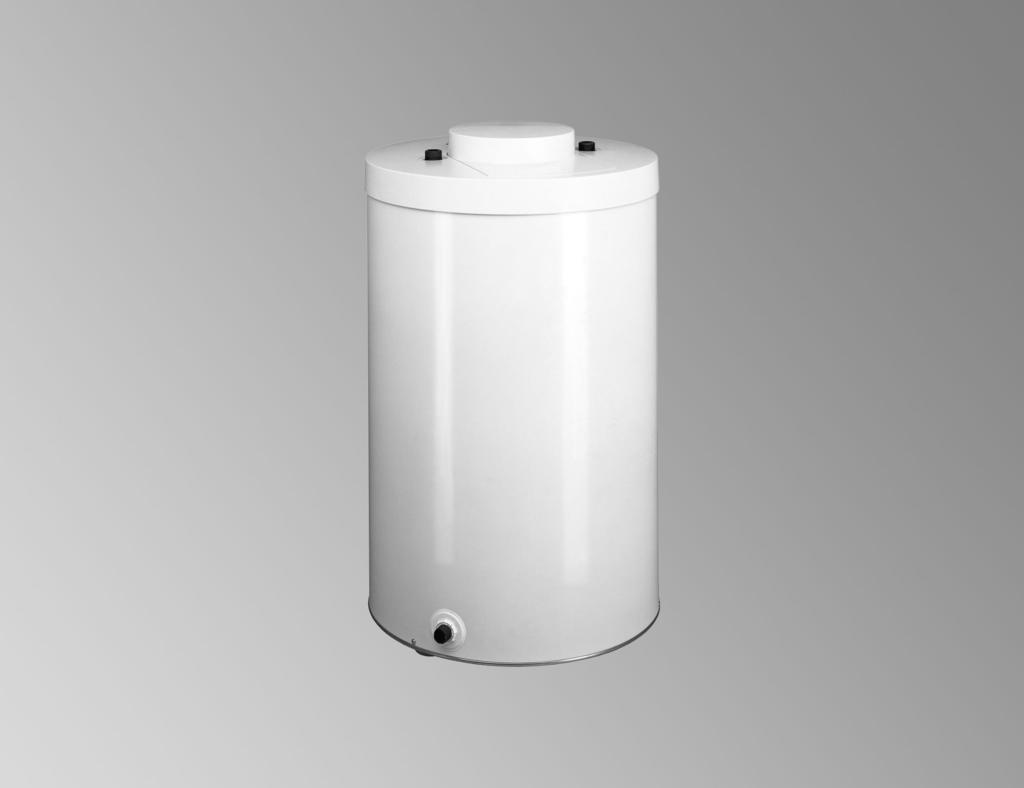

1 VIESMANN VITOCELL-W Varmvattenberedare för vägghängda värmepannor 100 till 150 liter Datablad Best.nr och priser: se prislista VITOCELL 100-W Varmvattenberedare av stål, med Ceraprotect-emaljering Typ CUG/CUGA/CUGA-A underplacerad, 100, 120 och 150 liter Bilden på framsidan visar Vitocell 100-W, typ CUGA/CUGA- A 5/2017

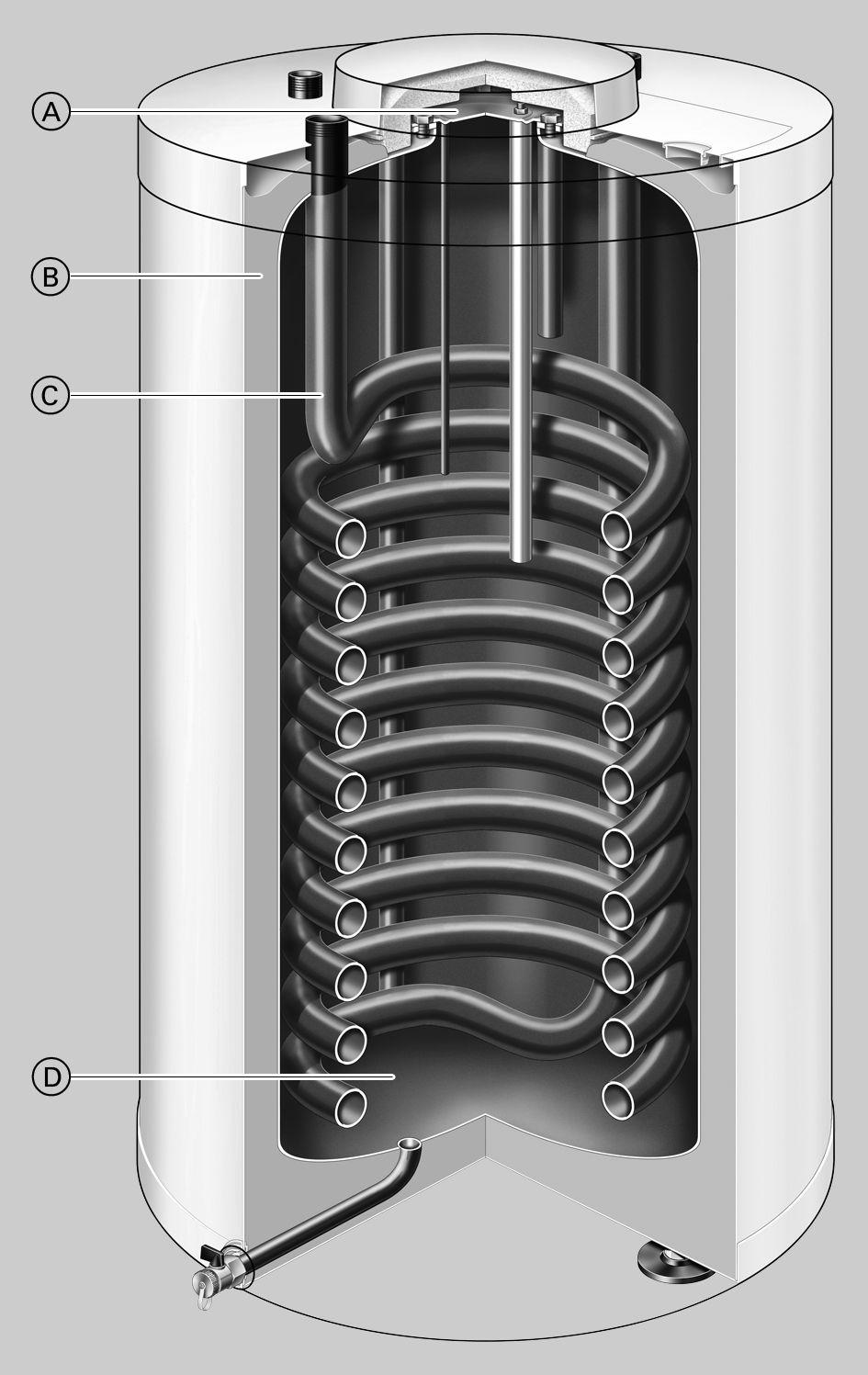

2 Produktinformation Vitocell 100-W är en prisvärd varmvattenberedare. I utförandet med upp till 150 l volym kan den enkelt placeras under vägghängd panna (t.ex. kondenserande gaspanna Vitodens 300-W). Fördelar Korrosionsskyddad beredare av stål med Ceraprotect-emaljering. Extra katodskydd via en offeranod, strömanod kan levereras som tillbehör Hela vattenvolymen värms upp tack vare att värmeslingorna går ända ned till beredarens botten. Vitocell 100-W, typ CUGA-A, är utrustad med en vakuumisolering för låga värmeförluster. Vitocell 100-W, typ CUGA, 120 och 150 l C Värmeslinga D Korrosionsskyddad beredarbehållare av stål med Ceraprotectemaljering A Inspektions- och renslucka B Högeffektiv heltäckande isolering 2 VIESMANN VITOCELL-W

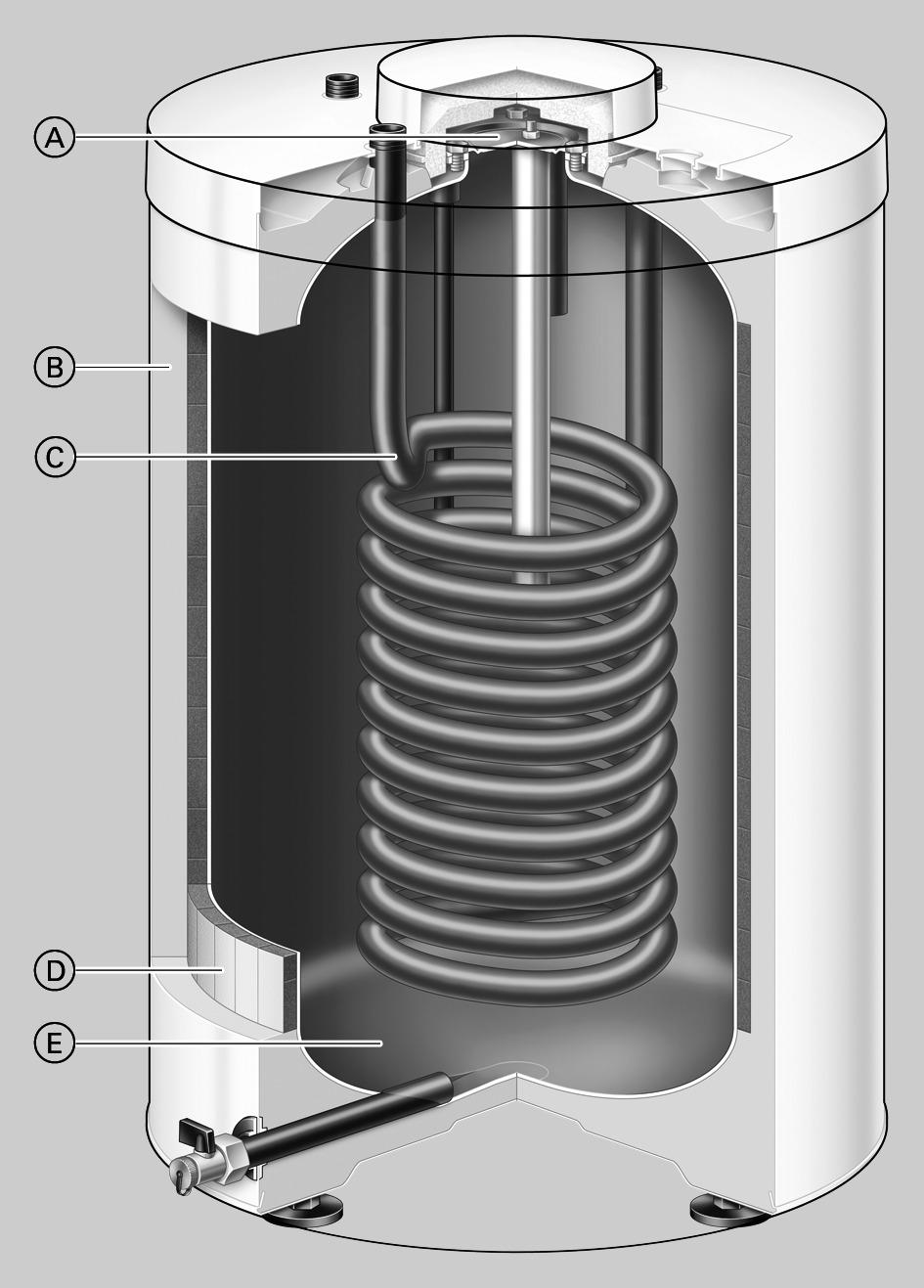

3 Fördelar (fortsättning) Vitocell 100-W, typ CUGA-A, 120 och 150 l C Värmeslinga D Vakuumpanel Energieffektivitetsklass A E Korrosionsskyddad beredarbehållare av stål med Ceraprotectemaljering A Inspektions- och renslucka B Högeffektiv heltäckande isolering VITOCELL-W VIESMANN 3

4 Tekniska data underplacerad Uppvärmning med slinga, av stål, med Ceraprotect-emaljering Tekniska data Typ CUG CUGA CUGA-A CUGA CUGA-A Beredarvolym l DIN-reg.nr 9W245/11-13 MC/E Anslutningar (utv. gänga) Hetvattenframledning och -returledning R Varm- och kallvatten R ¾ ¾ ¾ ¾ ¾ Cirkulation R ¾ ¾ ¾ ¾ ¾ Tillåtet driftstryck på hetvatten- och tappvattensidan bar MPa Tillåtna temperaturer på hetvattensidan C på tappvattensidan C Stilleståndsförlust enligt kwh/24 h 1,49 1,10 0,75 1,21 0,84 EN 12897:2006 Q ST vid 45 K temperaturdifferens Mått Längd a mm Bredd b 7mm Höjd c mm Vikt kg Värmeöverförande yta m 2 0,9 1,0 1,0 1,0 1,0 Energieffektivitetsklass C B A B A Vitocell 100-W, typ CUG, 100 l VV KV Kallvatten (tömning) VV Varmvatten DR Dykrör för varmvattentemperaturgivare (innerdiameter 7 mm) C Cirkulation DR KV C a f e d c Måttabell Mått a mm 574 b mm 553 c mm 836 d mm 700 e mm 399 f mm 78 g mm 308 HF g b HR HR Värme returledning HF Värme framledning 4 VIESMANN VITOCELL-W

5 Tekniska data (fortsättning) Vitocell 100-W, typ CUGA/CUGA-A, 120 och 150 l c VF VV T f g h KV C VR d e VF Värme framledning KV Kallvatten VV Varmvatten DR Dykrör för varmvattentemperaturgivare (innerdiameter 7 mm) C Cirkulation VV KV C p o n a T VF DR VR b T Tömning VR Värme returledning Måttabell Typ CUGA CUGA-A CUGA CUGA-A Volym 120 l 150 l a mm b mm c mm d mm e mm f mm g mm h mm n mm o mm p mm VITOCELL-W VIESMANN 5

6 Tekniska data Flödesmotstånd på tappvattensidan Flödesmotstånd mbar kpa Tappvattenflöde i l/h Vitocell 100-W (typ CUG, CUGA, CUGA-A) Effektdata för tappvattnet vid märkeffekt Väggpannans nominella kw värmeeffekt för varmvattenuppvärmning Konstant varmvattenkapacitet kw för typ CUG, 100 l vid varmvattenuppvärmning l/h från 10 till 45 C och en genomsnittlig pannvattentemperatur på 78 Konstant varmvattenkapacitet kw typ CUGA/CUGA-A, 120 och 150 l vid varmvattenuppvärmning l/h från 10 till 45 C och en genomsnittlig pannvattentemperatur på 78 Effekttal N L enligt DIN 4708 Beredarvolym 100 l 1,0 1,0 1,0 1,0 1,0 1,0 1,0 120 l 1,2 1,2 1,2 1,2 1,2 1,2 1,2 150 l 1,6 1,6 1,6 1,6 1,6 1,6 1,6 Korttidskapacitet under 10 minuter Beredarvolym 100 l l/10 min l l/10 min l l/10 min VIESMANN VITOCELL-W

7 Leveransinställning Vitocell 100-W, typ CUG, CUGA, CUGA-A 100, 120 och 150 l Varmvattenberedare av stål med Ceraprotect-emaljering Fastsvetsat dykrör för varmvattentemperaturgivare Iskruvade justerbara fötter Offeranod Monterad isolering Färg på epoxihartsbeskiktad plåtmantel: vit Tillbehör Tillbehör för anslutning till väggpannor Anslutningssatser för anslutning av varmvattenberedaren till väggpannorna levereras som tillbehör och måste beställas separat. Detaljbeskrivning, se prislista. Säkerhetsgrupp enligt DIN 1988 Membransäkerhetsventil 10 bar (1 MPa): Best.nr DN 15 för väggmontage Max. uppvärmningseffekt: 75 kw Projekteringsinformation Anslutning på tappvattensidan Anslutning enligt DIN 1988 A B C D E F G H K L M G N G M O P G R N S M A Varmvatten B Varmvattencirkulation C Varmvattencirkulationspump D Backventil, fjäderbelastad E Utblåsningsledningens synliga mynning F Säkerhetsventil G Avstängningsventil H Flödesregleringsventil Installation och inställning av max. vattenflöde enligt varmvattenberedarens 10-minuterskapacitet rekommenderas. K Manometeranslutning L Backventil M Tömning N Kallvatten O Tappvattenfilter P Tryckreduceringsventil R Backventil/returflödesspärr S Slutet expansionskärl, lämpat för tappvatten Säkerhetsventilen måste monteras. Rekommendation: Montera säkerhetsventilen över beredarens övre kant. Därigenom behöver varmvattenberedaren inte tömmas vid arbeten på säkerhetsventilen. VITOCELL-W VIESMANN 7

8 Projekteringsinformation (fortsättning) Garanti Vår garanti för varmvattenberedare förutsätter att det vatten som ska värmas upp har dricksvattenkvalitet och att befintliga vattenbehandlingsanläggningar fungerar felfritt. Värmeöverförande yta Den korrosionsbeständiga, säkrade värmeöverförande ytan (tappvatten/värmebärare) motsvarar utförande C i enlighet med DIN Projekteringsinstruktion För ytterligare anvisningar om projektering och dimensionering se projekteringsinstruktionen Central varmvattenuppvärmning med varmvattenberedare Vitocell och projekteringsinstruktioner för Vitodens, Vitopend och Vitoladens. Ändamålsenlig användning Utrustningen får endast installeras och tas i drift för ändamålsenlig användning i slutna system enligt EN 12828/DIN 1988 resp. solfångaranläggningar enligt EN med hänsyn tagen till tillhörande montage-, service- och driftsinstruktioner. Varmvattenberedare är endast avsedda för förvaring och uppvärmning av vatten av dricksvattenkvalitet och hetvattenackumulatortankar är endast avsedda för påfyllningsvatten av dricksvattenkvalitet. Solfångare får endast drivas med värmebärarmedier som godkänts av tillverkaren. För ändamålsenlig användning förutsätts en fast installation av utrustningen tillsammans med anläggningsspecifika och godkända komponenter. Annan användning utöver detta kan ibland tillåtas av tillverkaren. Felaktig användning av utrustningen liksom felaktig hantering (t.ex. om användaren öppnar utrustningen) är förbjuden och leder till ansvarsfriskrivning. Som felanvändning anses också om systemets komponenter förändras i sin ändamålsenliga funktion (t.ex. genom varmvattenuppvärmning direkt i solfångaren). Lagstadgade bestämmelser, särskilt för dricksvattenhygien, måste följas. Användning i näringsverksamhet eller industriell verksamhet för något annat syfte än uppvärmning av byggnader eller varmvattenuppvärmning betraktas inte som ändamålsenlig användning. 8 VIESMANN VITOCELL-W

9 VITOCELL-W VIESMANN 9

10 Vi förbehåller oss rätten till tekniska ändringar! Viessmann Värmeteknik AB Skalholtsgatan Kista Telefon: VIESMANN VITOCELL-W
