1 INSTALLATIONSGUIDE SW341 Elisabet Ångduschkabin Mått: 900 x 900 x 2250 mm.

2 BÄSTE KUND Tack för att du valt vår produkt. Tag några minuter att läsa denna manual innan installation och användning. VIKTIGT 1. Se till att duschkabinen är stabil och sitter fast under installationen. 2. Använd inte surt eller starkt alkoholiskt rengöringsmedel så som aceton och ammoniak. Eventuella limfläckar på duschkabinen kan avlägsnas med lite bensin och en mjuk trasa. 3. För att undvika skador och repor, undvik att gnugga duschkabinen med hårt material eller grova redskap. 4. Lämna så lite vatten- och tvålrester som möjligt i kabinen efter användning.

Använd inte surt eller starkt alkoholiskt rengöringsmedel så som aceton och ammoniak.

3 BILDER Bilder

4 RITNINGAR Ritningar Kontrollera måtten innan påbörjad installation mm för slang och transformator

5 FÖRBEREDELSER Använd verktyg för att öppna förpackningen. Kontrollera att alla tillbehör finns i förpackningen. Elisabet ångduschkabin levereras med följande tillbehör: A1. Aluminiumprofil 2 st. A2. Skruv 4x16 mm 22 st. A3. Magnetlister 2 st. A4. Duschslang 1 st. A5. Handtag 1 st. A6. Gångjärn 2 st. A7. Hylla 1 st. A8. Spegel 1 st. A9. Handdusch 1 st. A10. Duschhållare 1 st. A11. Bit för fäste av tak i väggar 8 st. A12. Bit för fäste av väggar i bottenplatta 8 st. Verktyg som behövs för installationen: C B A D E F J I H K G A: Maskeringstejp B: Penna C: Vattenpass D: Skiftnyckel E: Stjärnskruvmejsel F: Spårskruvmejsel G: Borrmaskin H: 3 mm borr I: Fast nyckel mindre J: Fast nyckel större K: Silikon

Handdusch 1 st. A10. Duschhållare 1 st. A11. Bit för fäste av tak i väggar 8 st. A12. Bit för fäste av väggar i bottenplatta 8 st.

6 INSTALLATIONSPROCESS 1. Placera bottenplatta 1. Placera duschkabinens bottenplatta i hörnet där duschkabinen ska stå. Mät med vattenpass så att bottenplattan står helt rakt både vågrätt och lodrätt. Justera höjden med skruvarna enligt bilden. Tag bort den skyddande plasten om den sitter kvar. 2. Montera avloppsröret och justera så att det sitter helt rakt. 2. Montera duschpanel 1. Skruva ihop duschpanelen med duschkabinens två bakstycken. Använd skruv A2.

Mät med vattenpass så att bottenplattan står helt rakt både vågrätt och lodrätt.

7 INSTALLATIONSPROCESS 3. Montera kabinstomme 1. Fäst alla väggar i bottenplattan med bit A12 och skruv A2. Använd aluminiumprofiler A1 mellan väggar och bakstycken. 2. Sätt fast dörren genom att skruva fast gångjärnen A6. 3. Montera duschslang, handdusch, stol, hylla och spegel på rätt plats enligt bilden. 4. Skruva fast handtaget på dörren. 5. Fäst den ena magnetlisten längs med dörrens långsida och den andra på den mötande väggens långsida. 6. Sätt fast taket med hjälp av bit A11 och skruv A2.

Montera duschslang, handdusch, stol, hylla och spegel på rätt plats enligt bilden. 4. Skruva fast handtaget på dörren. 5.

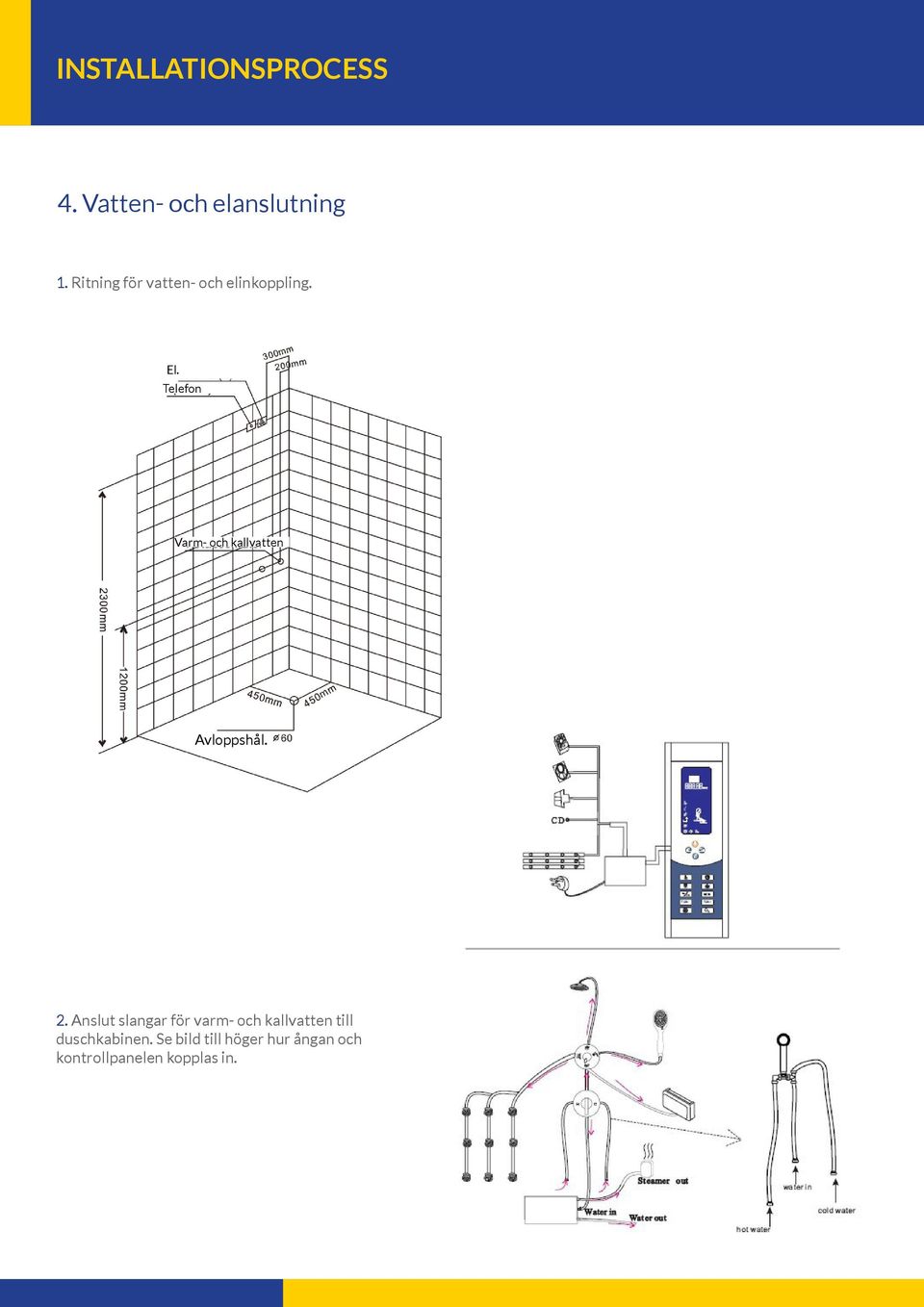

8 INSTALLATIONSPROCESS 4. Vatten- och elanslutning 1. Ritning för vatten- och elinkoppling. El. Telefon Varm- och kallvatten Avloppshål. 2. Anslut slangar för varm- och kallvatten till duschkabinen. Se bild till höger hur ångan och kontrollpanelen kopplas in.

9 INSTALLATIONSPROCESS 6. Elektrisk anslutning. 1. Elektrisk anslutning är inte nödvändigt för att använda vattensystemet i duschkabinen. Om du däremot vill använda kontrollpanelen med funktioner som ånga, radio, fläkt, belysning och telefon, måste duschkabinen anslutas till jordat eluttag. 1. Elektriska parametrar Volt V Frekvens. 50/60Hz Ström 10A Försiktighetsåtgärder 2. Alla elektriska anslutningar måste göras av en licensierad och lokalt behörig elektriker. 3. Det bör finnas elläckage-skydd på strömförsörjningen och elen ska alltid anslutas till jordat uttag. Strömförsörjningsapparaten ska vara installerad i enlighet med National Safety Standard. 4. Varning: När elektriska produkter används bör grundläggande försiktighetsåtgärder alltid följas, inklusive följande: FARA: Risk för elektrisk stöt! Anslut endast till kretsar som skyddas av en jordfelsbrytare(jfb). Jordfelsbrytare JFB levereras inte men skall alltid användas. Alla elektriska delar måste vara väl jordade, annars kan tillverkaren inte ta ansvar för eventuella förluster och skador som kan uppstå. 5. Det bör finnas krypskydd på nätaggregatet. Se till att jordledningen är säker och se till att eluttag och strömbrytare inte kommer nära vatten. 6. Om någon elkabel är skadad måste den bytas ut av en specialist. Detta för att undvika fara.

220-240V Frekvens. 50/60Hz Ström 10A Försiktighetsåtgärder 2. Alla elektriska anslutningar måste göras av en licensierad och lokalt behörig elektriker. 3.

10 ANVÄNDNING 7. Användning Takdusch Massagestrålar Inkoppling kallvatten Inkoppling varmvatten Varmvatten Handdusch Takdusch Kallvatten Handtag Massagestrålar 1. Med omkopplaren kan vattenkällan bestämmas. Vrid omkopplaren och välj mellan handdusch, massagestrålar och takdusch. 2. Justera vattentemperaturen genom att vrida till höger och vänster på blandaren. 3. Styr ångfunktionen på kontrollpanelen. 4. Stäng av duschkabinen och koppla ifrån elen efter användning. 5. Var försiktig vid användning så att duschkabinens glas inte skadas.

Massagestrålar 1. Med omkopplaren kan vattenkällan bestämmas. Vrid omkopplaren och välj mellan handdusch, massagestrålar och takdusch.

11 ANVÄNDNING 8. Kontrollpanelens funktioner Ånga Temperatur Takbelysning ozon Kontrollpanel ON/OFF Timer Bakgrundsljus Fläkt Telefon Radio ON/OFF 9. Rengöring och underhåll 1. Använd milt flytande diskmedel och mjuk trasa för daglig rengöring. Använd inte rengöringsmedel med aceton eller ammoniak. Använd inte desinfektor med syra eller formaldehyd vid desinfektion. 2. Om repa uppstår på badkarets yta, använd 2000# vattenslippapper till att putsa repan och polera sedan. Slippapper och polermedel finns att köpa i järnhandeln. 3. Kalkrester kan tas bort med varm citronsyra eller vinäger på en mjuk trasa. 4. Regelbunden rengöring är inte nödvändig på förgyllda och silverbelagda delar. 5. För att undvika repor, rengör inte duschkabinen med hårda eller grova material. Elisabet ångduschkabin är nu klar att användas. Vid eventuella problem under installationen är du varmt välkommen att kontakta kundtjänst: Telefon: kundtjanst@swedmart.se

Om repa uppstår på badkarets yta, använd 2000# vattenslippapper till att putsa repan och polera sedan. Slippapper och polermedel finns att köpa i järnhandeln. 3.

12 SWEDMART AKTIEBOLAG FÖRETAGSINFORMATION Företagsnamn: Swedmart Aktiebolag Organisationsnr: Ägare: Fastighet och förvaltningsbolag Bankgironr: Postadress: Industrivägen 14, Tyresö KONTAKTUPPLYSNINGAR Telefon: Order: Kundtjänst: Web: Besöksadress: Industrivägen Tyresö
