1 Tips & Råd vid montering av Solfångare Val av plats för solfångare-modul. Att sätta modulerna på taket, är det vanligaste valet Vid placeringen av nyinköpta solfångare. TH Solar vill att ni ställer er följande frågor. Vid vilken tid på året, vill ni få ut mest möjligt av era solpaneler? Placeringen av solfångarna kan sålunda vara antingen på: 1. Tak. 2, Vägg. 3, Eller fristående på stativ på mark. Samtliga alternativen på placering har sina för & nackdelar. Vi vill dock vara tydliga med att montering på tak absolut ej har någon fördel mot de övriga alternativen, vacuum rör paneler är inte självklart hänvisade till montering på taket på samma sätt som den äldre typen av plana solfångare är, som på grund av sitt (oftast ej trycksatta system) bör Monteras liggande på ett tak. Vi anser dock att där finns nackdelar med takmontering. Dags för lite Nytänkande? 1

3, Eller fristående på stativ på mark. Samtliga alternativen på placering har sina för & nackdelar.

2 En viktig sak man tänka på är kulvertering av ledning det vill säga om man behöver ha kulvert mellan byggnad, från plats solpanelerna sitter samt avståndet till utrymme där lagringstank finns, bör självklart vara så kort som möjligt.helst ej över 10m. Bor ni i inlandet eller en snörik del av Sverige? Bor ni i södra delen eller nära hav & kust ändras snöförhållanden märkbart. Beroende på svaren på frågorna ovan, kan lodrät montering på vägg, Vara den bästa placeringen. I inlandet vid skyddade (vind) lägen kan man med fördel ha graders Lutning på modulerna även vid tak monterat. En snö belagd vakuumrörs modul oavsett var den är monterad alstrar ingen värme, orsaken finner man i att vakuumet, det vill säga lufttomma utrymmet fungerar på samma sätt som en termoskanna. Det isolerar.. En termos med varmt kaffe skall ju inte vara varm på utsidan, då är den ju värdelös som termos. En termos har samma funktion som TH vacuum solfångare. Man kan inte smälta snön på en bra vakuumrörs modul, genom Att cirkulera upp varmvatten på taket! Däremot alstrar den värme en solig dag fast det kan vara åtskilliga minusgrader i luften. Redan i februari ger vakuum paneler upp till 60 grader varmt vatten till sol slingan eller värmeväxlaren samt därmed vidare till lagringstank. En vakuumrör modul ger samma utbyte värme vid till exempel minus 25 en solig vinterdag, som under en varm sommardag. Det inre vakuumrörets absorbationsskikt alstrar värme både från UV samt IR ljuset. Ett Vakuumrör alstrar värme direkt vid dagsljus. Härvid märker man den största skillnaden mellan äldre (traditionella) typen 2

Beroende på svaren på frågorna ovan, kan lodrät montering på vägg, Vara den bästa placeringen.

3 plana solfångare, Och dagens moderna högeffektiva vakuum rörs moduler. En plan sol modul blir inte snötäckt, eftersom den smälter snön med sitt värmeläckage. Orsakat av sämre värmekoefficent. Man ska även beakta att plana solfångare har andra mediebärare, samt arbetar i de flesta fall som öppna, icke trycksatta system. Därmed bör tilläggas att sedan Vakuumrören såg dagens ljus1984 i Kina, där två forskare vid Tsinghua Universitetet erhöll patent på de första vakuumrören. Informationen om Vakuumrör solpaneler har varit bristfällig, Kan det bero på konservativt tänkande? Den främsta orsaken har varit ett högt pris på vacuum rörs moduler. Nu tio år efter att de första vacuum rören & paneler kom till Sverige, kan man se hur Svenska tillverkare av plana solfångare som sett de många fördelarna med vacuum rör, då merparten av fabrikaten köper sina vacuum rör från Kina samt monterar dessa i moduler under eget fabrikat o namn. Att notera! Vacuum rör solfångare utvecklades och patenterades i Kina 1984 Av Prof. Yen Zhigang & Dr Geoff Harding från Australien. vacuum solfångarna som marknadsföres här i EU har sålunda samtliga sitt ursprung i Kina & Tsinghua Universitetet år

Därmed bör tilläggas att sedan Vakuumrören såg dagens ljus1984 i Kina, där två forskare vid Tsinghua Universitetet erhöll patent på de första vakuumrören.

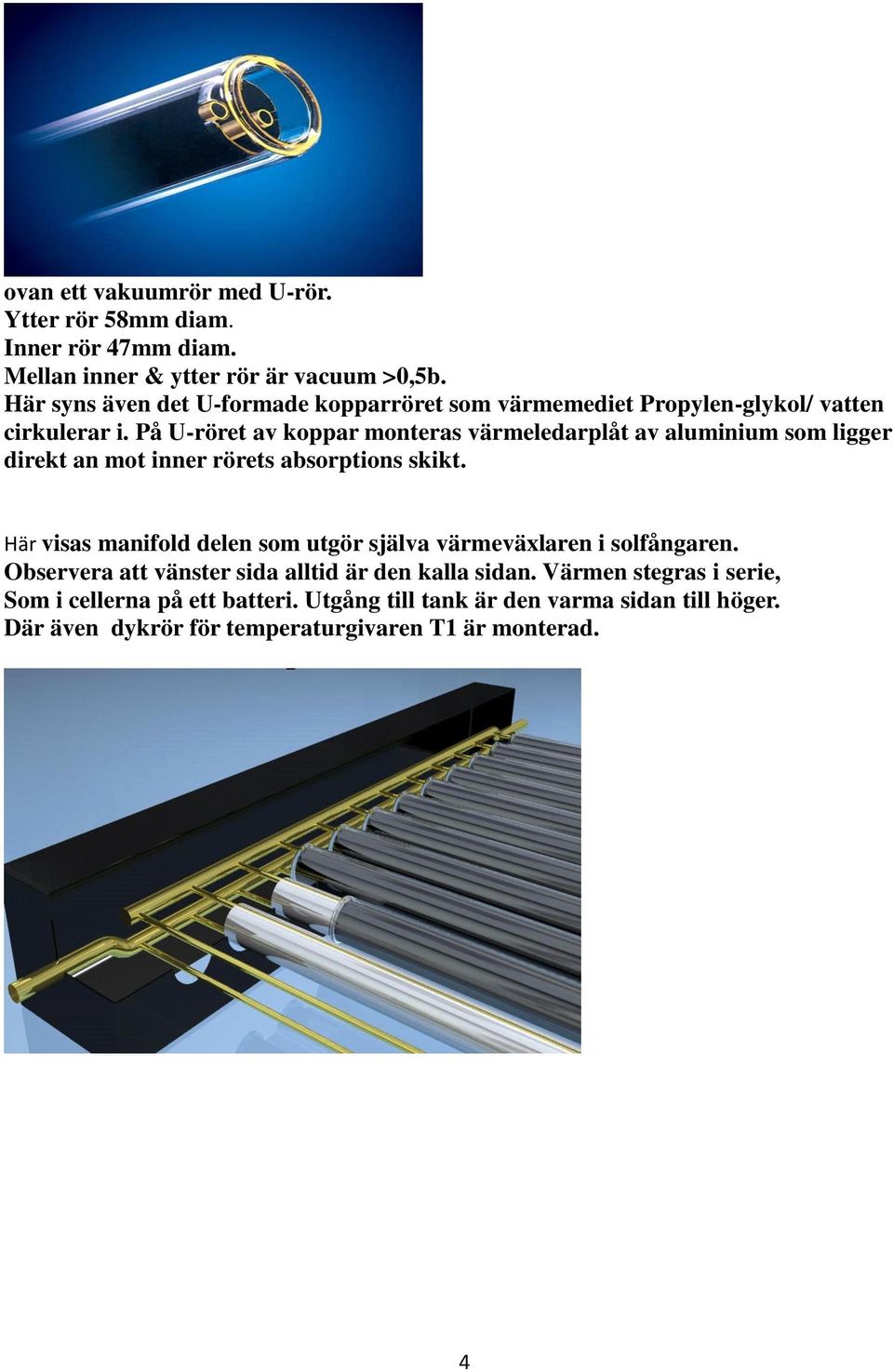

4 ovan ett vakuumrör med U-rör. Ytter rör 58mm diam. Inner rör 47mm diam. Mellan inner & ytter rör är vacuum >0,5b. Här syns även det U-formade kopparröret som värmemediet Propylen-glykol/ vatten cirkulerar i. På U-röret av koppar monteras värmeledarplåt av aluminium som ligger direkt an mot inner rörets absorptions skikt. Här visas manifold delen som utgör själva värmeväxlaren i solfångaren. Observera att vänster sida alltid är den kalla sidan. Värmen stegras i serie, Som i cellerna på ett batteri. Utgång till tank är den varma sidan till höger. Där även dykrör för temperaturgivaren T1 är monterad. 4

På U-röret av koppar monteras värmeledarplåt av aluminium som ligger direkt an mot inner rörets absorptions skikt.

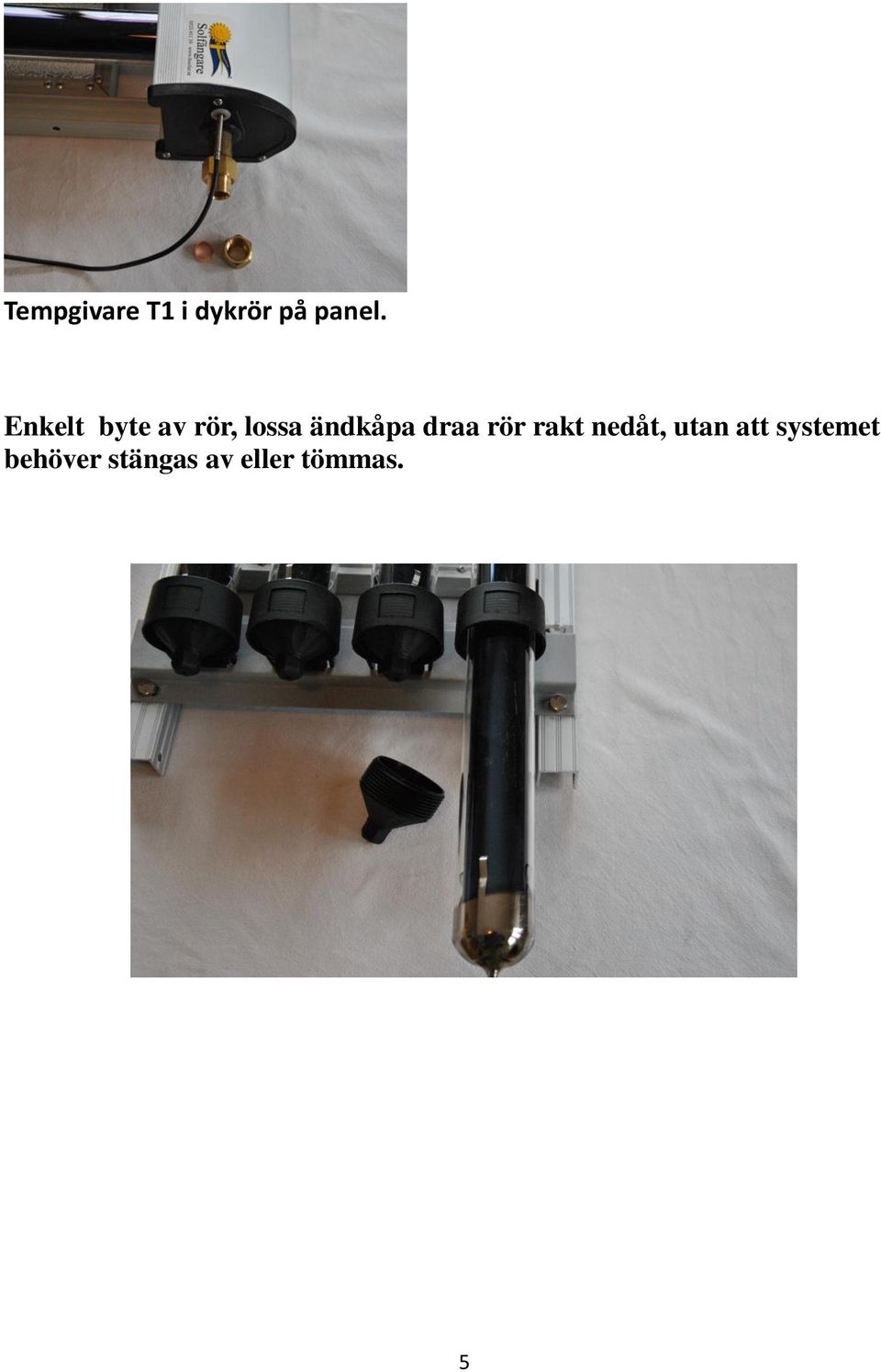

5 Tempgivare T1 i dykrör på panel. Enkelt byte av rör, lossa ändkåpa draa rör rakt nedåt, utan att systemet behöver stängas av eller tömmas. 5

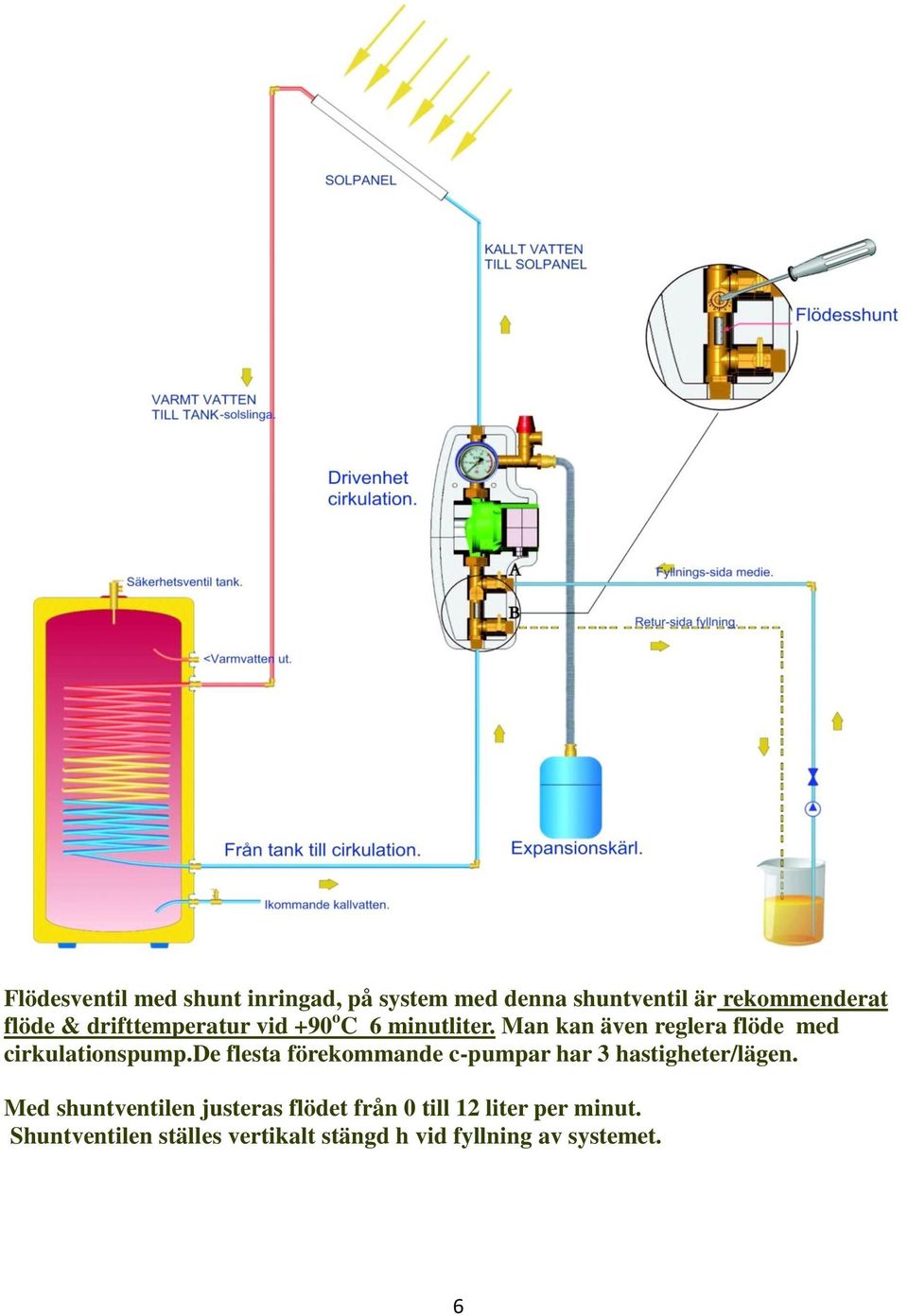

6 Flödesventil med shunt inringad, på system med denna shuntventil är rekommenderat flöde & drifttemperatur vid +90 o C 6 minutliter. Man kan även reglera flöde med cirkulationspump.de flesta förekommande c-pumpar har 3 hastigheter/lägen. Med shuntventilen justeras flödet från 0 till 12 liter per minut. Shuntventilen ställes vertikalt stängd h vid fyllning av systemet. 6

de flesta förekommande c-pumpar har 3 hastigheter/lägen.

7 Mellan varje modul sätter man en flexibel mellankoppling. Flexkopplingar finns i två längder 120mm respektive 200mm. All rör dragning i sol slingan bör isoleras! Fabrikat ARMAFLEX HT rekommenderas, den tål höga temperaturer, samt är även UV beständig. 7

All rör dragning i sol slingan bör isoleras!

8 Inringat syns takfäste för montering under tegel, på dessa skruvar man sedan En regel av 2 x4. På denna regel monterar man panelerna på rad efter varandra. Lämpligt att börja med 1:a panelen längst till vänster. Den flexibla kopplingen sätts på högersidans utlopp o kopplas till panel nummer två, på dennas vänstra sida. 8

Lämpligt att börja med 1:a panelen längst till vänster.

9 Här synes tydligt att vacuum rören inte smälter snön det vill säga 0 i värmeförlust! Denna Vinterbild från 2010 visar tydligt skillnaden mellan vägg & tak montage. Just denna dag med en temperatur på -22 o C men halv klart väder, med lätt snöfall, solfångarna på vägg gav + 28 o i medietemp. Medan de takmonterade inte levererade någon värme. Orienteringen är Öst-västlig. Under tiden Maj till September ger vacuum moduler på tak alternativt vägg i princip mer värme än man förbrukar, detta gäller varmvatten förbrukning. I vedboden på bilden finns en 40kw Vedpanna,(Perifal) denna är ansluten till 2 styck tankar, varav en på 750 L har två sol slingorsom är anslutna till 6 st tak moduler respektive 5st moduler lodrät monterat.en kulvert leder värmen till Husets radiatorsystem. Den ena av två slingor i tanken förser huset med tapp-varmvatten. Sol Villa i Gamleby,södra Sverige 9

Orienteringen är Öst-västlig. Under tiden Maj till September ger vacuum moduler på tak alternativt vägg i princip mer värme än man förbrukar, detta gäller varmvatten förbrukning.

10 SR 603 I kombination med pellets Villa i Surahammar Notera montering i framkant av verandataket snö-smart 10

11 11
