Användarmanual till GS-luftsolfångare

Transkript

1 GS solvärmeventilation 1 Användarmanual till GS-luftsolfångare

2 Innehåll: Solcellspanel med solceller och ventilator Värmeregulator Plaströr diameter 100 mm, längd 63 cm, inkl. dragring) Flänsmontering avsedd för anslutning av aluminiumslang till solcellspanel inkl. silikonförsegling. Flänsförsegling Vit inblåsningsventil Monteringsskruvar 2 paket

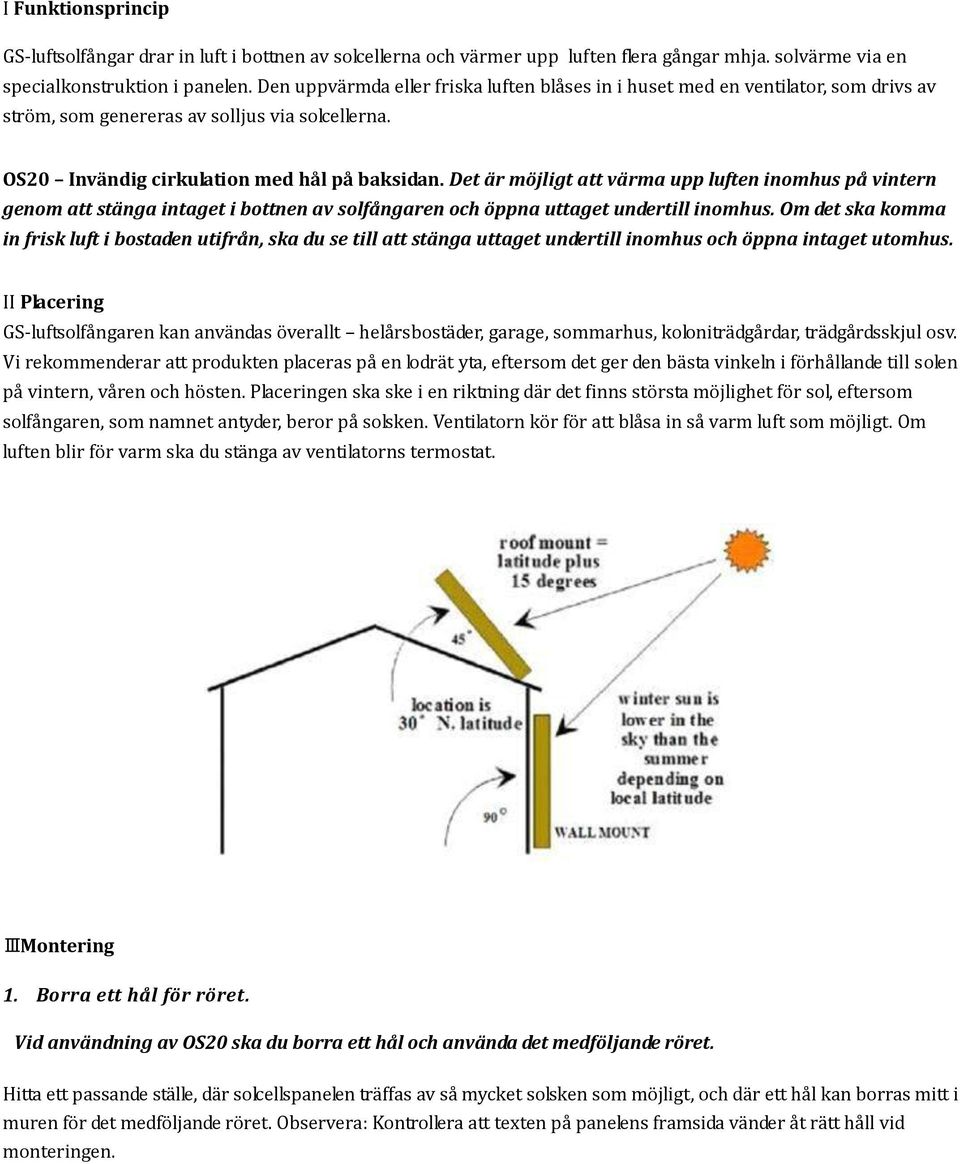

3 I Funktionsprincip GS-luftsolfångar drar in luft i bottnen av solcellerna och värmer upp luften flera gångar mhja. solvärme via en specialkonstruktion i panelen. Den uppvärmda eller friska luften blåses in i huset med en ventilator, som drivs av ström, som genereras av solljus via solcellerna. OS20 Invändig cirkulation med hål på baksidan. Det är möjligt att värma upp luften inomhus på vintern genom att stänga intaget i bottnen av solfångaren och öppna uttaget undertill inomhus. Om det ska komma in frisk luft i bostaden utifrån, ska du se till att stänga uttaget undertill inomhus och öppna intaget utomhus. II Placering GS-luftsolfångaren kan användas överallt helårsbostäder, garage, sommarhus, koloniträdgårdar, trädgårdsskjul osv. Vi rekommenderar att produkten placeras på en lodrät yta, eftersom det ger den bästa vinkeln i förhållande till solen på vintern, våren och hösten. Placeringen ska ske i en riktning där det finns största möjlighet för sol, eftersom solfångaren, som namnet antyder, beror på solsken. Ventilatorn kör för att blåsa in så varm luft som möjligt. Om luften blir för varm ska du stänga av ventilatorns termostat. ⅢMontering 1. Borra ett hål för röret. Vid användning av OS20 ska du borra ett hål och använda det medföljande röret. Hitta ett passande ställe, där solcellspanelen träffas av så mycket solsken som möjligt, och där ett hål kan borras mitt i muren för det medföljande röret. Observera: Kontrollera att texten på panelens framsida vänder åt rätt håll vid monteringen.

4 Använd röret för att markera placeringen på muren Om solfångaren ska placeras långt borta från lokalen kan du använda den flexibla aluminiumslangen (tillköp). Använd slangen för att markera placeringen på muren. 2. Markera den plats där röret är parallellt med muren. 3. Mät murens tjocklek och skär röret till rätt längd.

5 4. Montera flänsen och röret. Fastgör den med de medföljande skruvarna. Sätt i röret genom att vrida det. 5. Montera solcellspanelen på muren, för röret genom hålet och gå in. För röret igenom muren, och använd spackel, fogmassa eller annat som tätningsmaterial. Gör markeringar genom hålen i produkten (2, 3 eller 4 i varje sida och 2 i bottnen och toppen), som ska användas för att montera produkten. Avlägsna produkten. Vid montering i tegel ska du borra hål på 8 mm i diameter för skruvarna och sätta 8-mm expanderpluggar av typen som utvidgas i hålen. Vid montering i trä kan produkten möjligen monteras med självskärande träskruvar, och det är därför inte nödvändigt att borra hål. 6. Fä st p a n e le n p å m u r e n. Sätt fast panelen på muren med skruvarna. Spänn inte skruvarna fullständigt förrän du är säker på att röret sitter rakt utanför monteringen på panelens baksida. 7. Montera den invändiga inblåsningsventilen. Sätt fast produkten helt och montera inblåsningsventilen på väggen inuti byggnaden. Kom ihåg att dra ledningarna ut ur inblåsningsventilen om du vill montera termostaten.

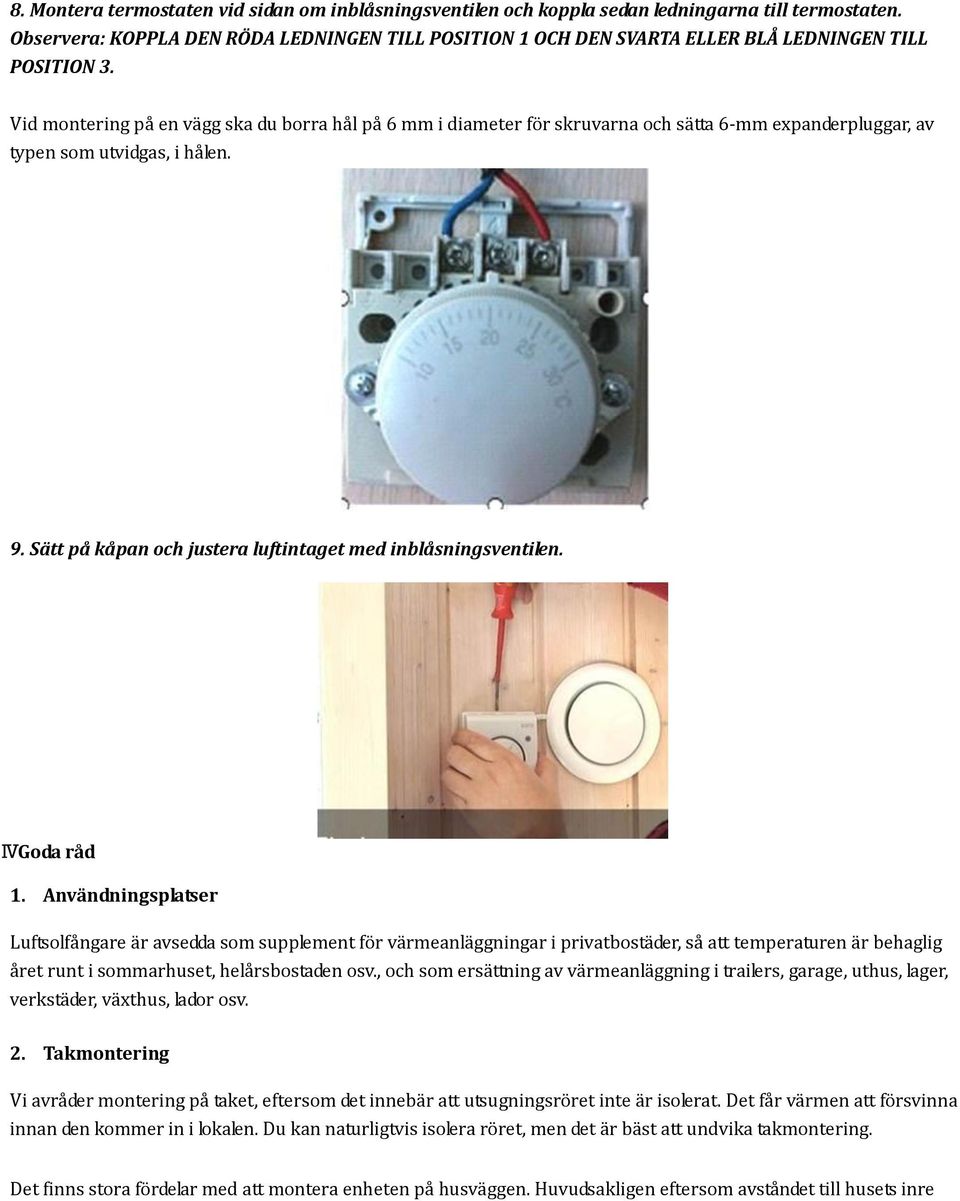

6 8. Montera termostaten vid sidan om inblåsningsventilen och koppla sedan ledningarna till termostaten. Observera: KOPPLA DEN RÖDA LEDNINGEN TILL POSITION 1 OCH DEN SVARTA ELLER BLÅ LEDNINGEN TILL POSITION 3. Vid montering på en vägg ska du borra hål på 6 mm i diameter för skruvarna och sätta 6-mm expanderpluggar, av typen som utvidgas, i hålen. 9. Sätt på kåpan och justera luftintaget med inblåsningsventilen. ⅣGoda råd 1. Användningsplatser Luftsolfångare är avsedda som supplement för värmeanläggningar i privatbostäder, så att temperaturen är behaglig året runt i sommarhuset, helårsbostaden osv., och som ersättning av värmeanläggning i trailers, garage, uthus, lager, verkstäder, växthus, lador osv. 2. Takmontering Vi avråder montering på taket, eftersom det innebär att utsugningsröret inte är isolerat. Det får värmen att försvinna innan den kommer in i lokalen. Du kan naturligtvis isolera röret, men det är bäst att undvika takmontering. Det finns stora fördelar med att montera enheten på husväggen. Huvudsakligen eftersom avståndet till husets inre

7 således blir så kort som möjligt. Takmontering ger också en sämre vinkel i förhållande till solen i de kallare perioder, när maximal uppvärmning behövs. 3. Optimal luft från luftsolfångaren Du kan överväga att avlägsna den invändiga kåpan (inblåsningsventilen), som sitter i röret, om du inte har något emot ett öppet hål. Det ger lite mindre motstånd i intaget, vilket medför att lite mer varm luft blåses in. 4. Hus med takuthäng Vid monteringen av solcellspanelen ska du komma ihåg att beakta förhållandet mellan takuthänget och panelens monteringshöjd. Skuggan från takuthänget varierar under året, eftersom solens höjd på himlen ändras. På sommaren står solen högt och det ger en lång skugga på husväggen, men på vintern står solen lågt och det ger en mindre skugga. Solceller är avsedda för att ta emot samma mängd sol på hela ytan. Vid montering i delvis skugga riskerar du att ventilatorn kör långsammare eller helt stannar. 5. Konstant temperatur Även på kalla vinterdagar blåser panelen luft in, som är C varmare än utomhustemperaturen. Panelen är termostatstyrd, så att ventilatorn slås ifrån när en viss temperatur nås. 6. Byte av ventilatorn Ventilatorn har en livslängd på över timmar. Om den blir skadad kan du ganska enkelt ta ut monteringen i kretsloppet och byta ventilatorn. 7. ENHETER MED LUFTFILTER: BYT UT ELLER RENGÖR FILTRET VID NEDSATT LUFTSTRÖM ELLER ONORMALT LJUD FÖR ATT UNDVIKA BLOCKERING.
