1 Solpaneler Solpanelen är en anordning som omvandlar solenergin till elektricitet. Solljuset absorberas av solcellsmaterialet därefter sparkas elektroner ut ur materialet, dessa leds i en externkrets och utgör solcellens ström. De allra vanligaste typerna av solceller görs av kristallen kisel. Kisel förekommer bl.a. i sand och är lätt att hitta. En annan typ av solpanel är tunnfilm solpanelen. Dessa tunnfilms solpaneler har oftast lägre verkningsgrad än kristallina solceller. Detta innebär att tunnfilms solpaneler oftast är mycket större än kristallina solpaneler med motsvarande effekt. Solpanelssystem: Solpanelssystemet består av: Solpanel Regulator Batteribank Energin som solpanelen producerar uttryckts i ampere (A) eller watt (W). I den tekniska informationen anges hur många (A) panelen kan producera per timme vid fullt solsken. T.ex. en 100-watts panel producerar 6 (A) per timme vid fullt solsken. En 7-watts lågenergi lampa förbrukar 0.58 (A) per timme. En tvaparat förbrukar 5 (A) och 60 (W) per timme. Alla våra solcellspaneler har 25 års effekt garanti och 5 års fabrikations och material garanti. Specifikation för varje solpanel, mått, komma, vikt, ström, spänning, effekt samt sammanlagda elmängden som respektive solpanel producerar en genomsnittlig dag hittar man på respektive solpanel. Alla solpaneler har anodiserad aluminium ram. På framsidan finns värmebehandlat högt transparent glas. Och baksidan är av tedlar. Tedlar är ett syntetiskt material som tål vanliga kemikalier, föroreningar, havsvatten och mycket annat.

De allra vanligaste typerna av solceller görs av kristallen kisel. Kisel förekommer bl.a. i sand och är lätt att hitta. En annan typ av solpanel är tunnfilm solpanelen.

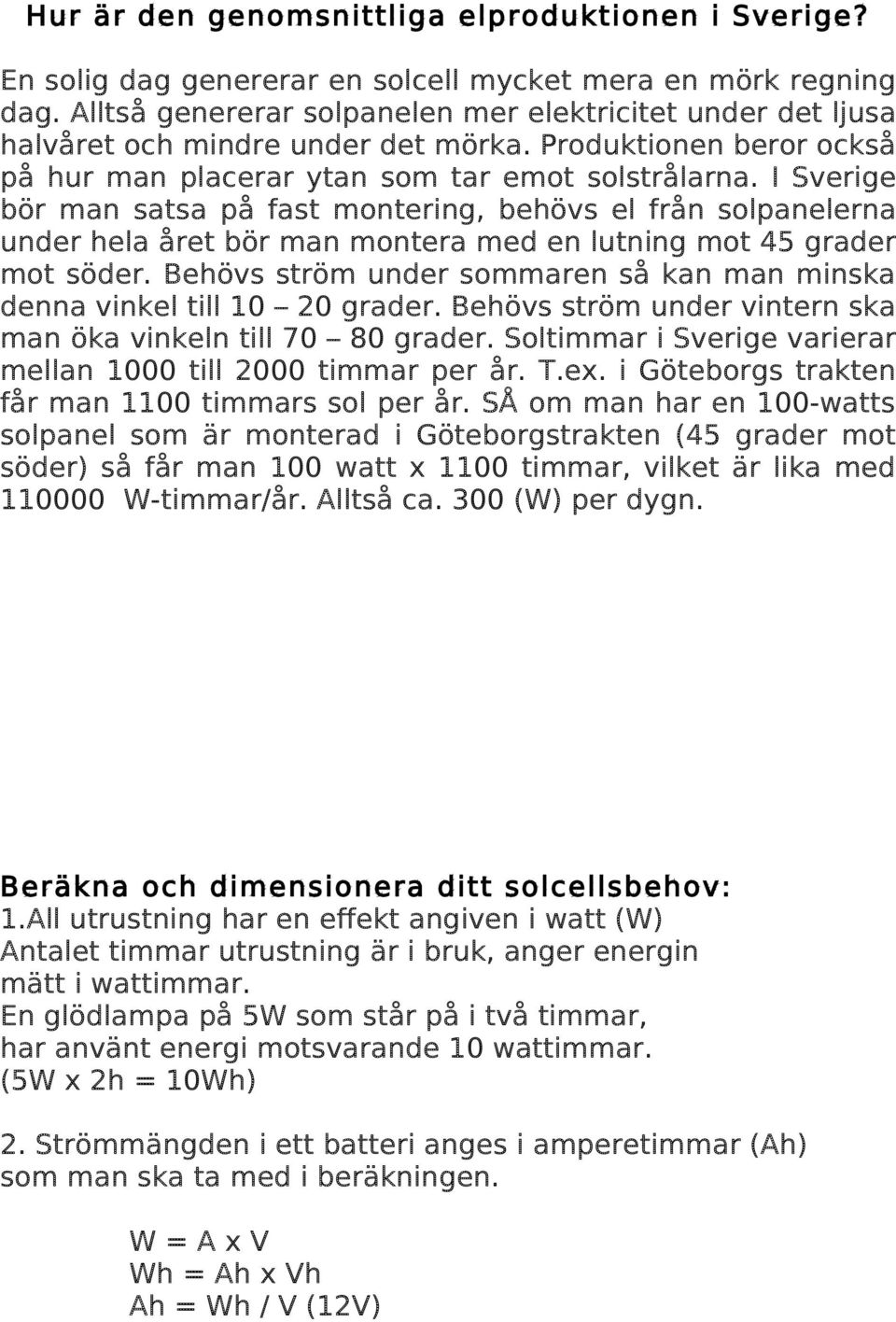

2 Hur är den genomsnittliga elproduktionen i Sverige? En solig dag genererar en solcell mycket mera en mörk regning dag. Alltså genererar solpanelen mer elektricitet under det ljusa halvåret och mindre under det mörka. Produktionen beror också på hur man placerar ytan som tar emot solstrålarna. I Sverige bör man satsa på fast montering, behövs el från solpanelerna under hela året bör man montera med en lutning mot 45 grader mot söder. Behövs ström under sommaren så kan man minska denna vinkel till grader. Behövs ström under vintern ska man öka vinkeln till grader. Soltimmar i Sverige varierar mellan 1000 till 2000 timmar per år. T.ex. i Göteborgs trakten får man 1100 timmars sol per år. SÅ om man har en 100-watts solpanel som är monterad i Göteborgstrakten (45 grader mot söder) så får man 100 watt x 1100 timmar, vilket är lika med W-timmar/år. Alltså ca. 300 (W) per dygn. Beräkna och dimensionera ditt solcellsbehov: 1.All utrustning har en effekt angiven i watt (W) Antalet timmar utrustning är i bruk, anger energin mätt i wattimmar. En glödlampa på 5W som står på i två timmar, har använt energi motsvarande 10 wattimmar. (5W x 2h = 10Wh) 2. Strömmängden i ett batteri anges i amperetimmar (Ah) som man ska ta med i beräkningen. W = A x V Wh = Ah x Vh Ah = Wh / V (12V)

I Sverige bör man satsa på fast montering, behövs el från solpanelerna under hela året bör man montera med en lutning mot 45 grader mot söder.

3 3. Ta reda på hur många watt dina apparater förbrukar. Det står angivet på de flesta lampor och apparater. 4. Tänk efter hur många timmar du i genomsnitt använder varje apparat per dag. 5. Multiplicera antalet watt med antalet timmar för varje apparat och summera dessa. Du har nu fått fram din totala energibehov uttryckt i wattimmar per dygn (Wh/dygn). Eftersom batteriers kapacitet är uttryckt i amperetimmar (Ah), ska du göra om dina wattimmar (Wh) till amperetimmar (Ah). Det är enkelt, du dividerar dina Wh med spänningen i batteriet d.v.s. 12 Volt. Exempelvis: 120 Wh : 12 V = 10 Ah. Några typiska värden för förbrukningskällor: Läslampa 10 Watt Lysrör 8 Watt,Dammsugare 90 Watt, TV 50 Watt, Radio 5 Watt I exemplet nedan kan en 38 Watts panel vara lämplig som ligger på snittladdning på c:a 13 Ah/dygn under April - Augusti. Förbrukningskälla Effekt (W) Drifttid (h) Energibehov (Wh) / dygn Läslampa Läslampa Färg-TV 50 1,5 75 Radio Summa Wh/dygn Behov Ah/dygn 155 :

Eftersom batteriers kapacitet är uttryckt i amperetimmar (Ah), ska du göra om dina wattimmar (Wh) till amperetimmar (Ah). Det är enkelt, du dividerar dina Wh med spänningen i batteriet d.v.s. 12 Volt.

4 Vad händer under laddning: När ström förbrukas sjunker solpanelens spänning till batteriets spänning. För laddning av batteriet ska dock en laddningsregulator användas annars finns det risk att batteriet överladdas eller urladdas helt och på så sätt förstörs. Batteriets livslängd varierar kraftigt. Ju djupare och oftare ett batteri urladdas desto kortare blir livslängden. När man beräknar batteribankens storlek bör man inte räkna med att använda mer än 50% av den maximala kapaciteten. För 250 AH innebär att man har 125 AH tillgängliga. Ett annat exempel är ett AGMbatteri som klarar laddningar men om batteriet utnyttjas till 70% sjunker antalet laddningar man kan göra till 200. Temperatur påverkar batterierna. Vid 0 grader är batteriets kapcitet endast 80% jämfört med ett varmt. Val av batteri: Om man använder en traditionell solpanelsanläggning i t.ex. en stuga för att klara tillfälliga belastningar så rekommenderas AGM batterier. Om man vill använda tung belastning Rolls batterier.

Ju djupare och oftare ett batteri urladdas desto kortare blir livslängden. När man beräknar batteribankens storlek bör man inte räkna med att använda mer än 50% av den maximala kapaciteten.

5 Uppkoppling av solpanel till batteri och övrig utrustning i ett 12 V system: 1. Koppla aldrig din utrustning direkt till solpanelen. 2. Använd alltid en laddnings regulator. 3. Observera att solpanelen ger mycket högström exempelvis kan en 60 W panel vid 12 V ge 5 A ström. 4. OBS Den höga strömmen från en solpanel kan vara livsfarlig. Täck solpanelen med kartong eller svart plast medan uppkopplingen sker. 5. Koppla aldrig en panel som ger mer ström än vad regulatorn är konstruerad för. 6. Regulatorn är känsligt för vatten. 7. Använd ett fritids batteri. Ett personbilsbatteri har en typiskt livslängd på 100 uppladdningar. Ett fritidsbatteri å andra sidan har kan uppladdning.

Täck solpanelen med kartong eller svart plast medan uppkopplingen sker. 5. Koppla aldrig en panel som ger mer ström än vad regulatorn är konstruerad för. 6.

6 30-watts panel: Mått: 545mm x 514 mm x 35 mm Vikt: 3.75 kg Cell: Polykrystalline Laddstöm: 1.72 A En 30 W panel ger lagom mycket ström till belysning på några timmar. Den kan också användas för underhåll av batterier samt driva låg effekt apparater och små båtar. Kabel tjocklek: mm 2 Vid kortare avständ används 2.5 mm 2 och för längre används 4 mm W panel: Den som har behov av belysning samt några timmars TV eller laptops användning klarar sig bra med denna solpanel om vädret inte är dåligt under en längre period. Kabel tjocklek: mm 2 Mått: 654 x 675 x 35 mm Vikt: 5.65 kg Laddström: 2.87 A

Den kan också användas för underhåll av batterier samt driva låg effekt apparater och små båtar. Kabel tjocklek: 2.5 4.

7 80 W: Mått: 994x675x35mm Vikt: 8.4kg Laddström: 4.58A Denna solpanel är lagom för sommarstugor utan kylskåp. Den producerar en lagom mängd ström för belysning, laptop och radio. Kabel tjocklek: mm W: En 120W solpanel räcker till det mesta i sommarstugan. TV, laptop, mobil, och 12V kompressorkylskåp. Kabeltjocklek: mm 2 Mått: 1500x675x35mm Vikt: 12kg Laddström: 7.47A

Den producerar en lagom mängd ström för belysning, laptop och radio. Kabel tjocklek: 4.0 6.

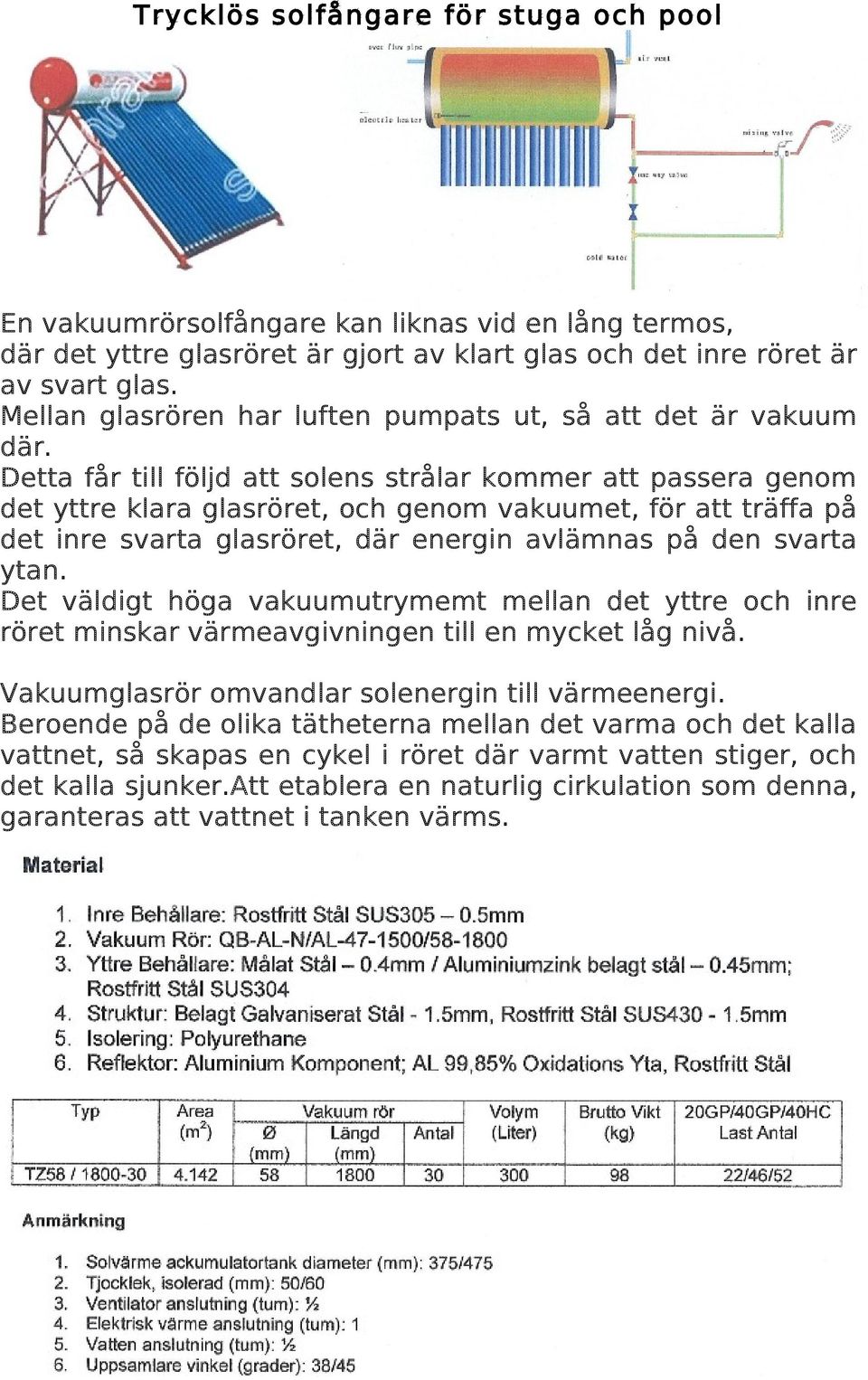

8 Trycklös solfångare för stuga och pool En vakuumrörsolfångare kan liknas vid en lång termos, där det yttre glasröret är gjort av klart glas och det inre röret är av svart glas. Mellan glasrören har luften pumpats ut, så att det är vakuum där. Detta får till följd att solens strålar kommer att passera genom det yttre klara glasröret, och genom vakuumet, för att träffa på det inre svarta glasröret, där energin avlämnas på den svarta ytan. Det väldigt höga vakuumutrymemt mellan det yttre och inre röret minskar värmeavgivningen till en mycket låg nivå. Vakuumglasrör omvandlar solenergin till värmeenergi. Beroende på de olika tätheterna mellan det varma och det kalla vattnet, så skapas en cykel i röret där varmt vatten stiger, och det kalla sjunker.att etablera en naturlig cirkulation som denna, garanteras att vattnet i tanken värms.

Detta får till följd att solens strålar kommer att passera genom det yttre klara glasröret, och genom vakuumet, för att träffa på det inre svarta glasröret, där energin avlämnas på den svarta ytan.

9 Plana solfångare för stuga och pool En plan solfångare är en låda som är isolerad på baksidan, och sidorna för att inte släppa ut värme. Upptill är lådan täckt av en glasruta. I lådan ligger en svart slät plåt som har en kopparslinga fastsvetsad på sin baksida. Genom slingan passerar vatten som transporterar ner värmen från den heta plåten till ackumulatortanken. Art.nr: Vattentank av galvaniserat stål Ytterdiameter: 525mm Ram av aluminium

I lådan ligger en svart slät plåt som har en kopparslinga fastsvetsad på sin baksida.
