Manual VVC. Part no.: Ver. 1.1 Uppdaterad:

Transkript

1 Manual VVC Part no.: Ver. 1.1 Uppdaterad:

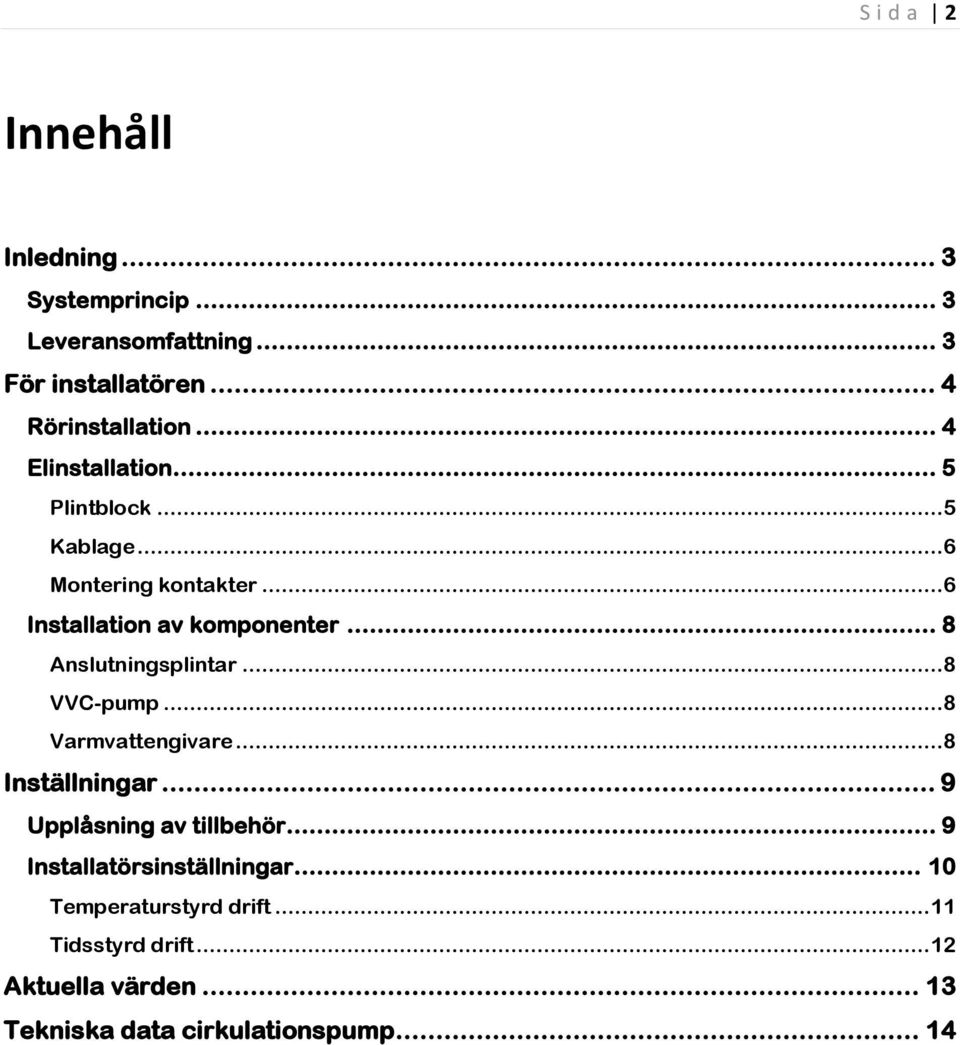

2 Sida 2 Innehåll Inledning... 3 Systemprincip... 3 Leveransomfattning... 3 För installatören... 4 Rörinstallation... 4 Elinstallation... 5 Plintblock... 5 Kablage... 6 Montering kontakter... 6 Installation av komponenter... 8 Anslutningsplintar... 8 VVC-pump... 8 Varmvattengivare... 8 Inställningar... 9 Upplåsning av tillbehör... 9 Installatörsinställningar Temperaturstyrd drift Tidsstyrd drift Aktuella värden Tekniska data cirkulationspump... 14

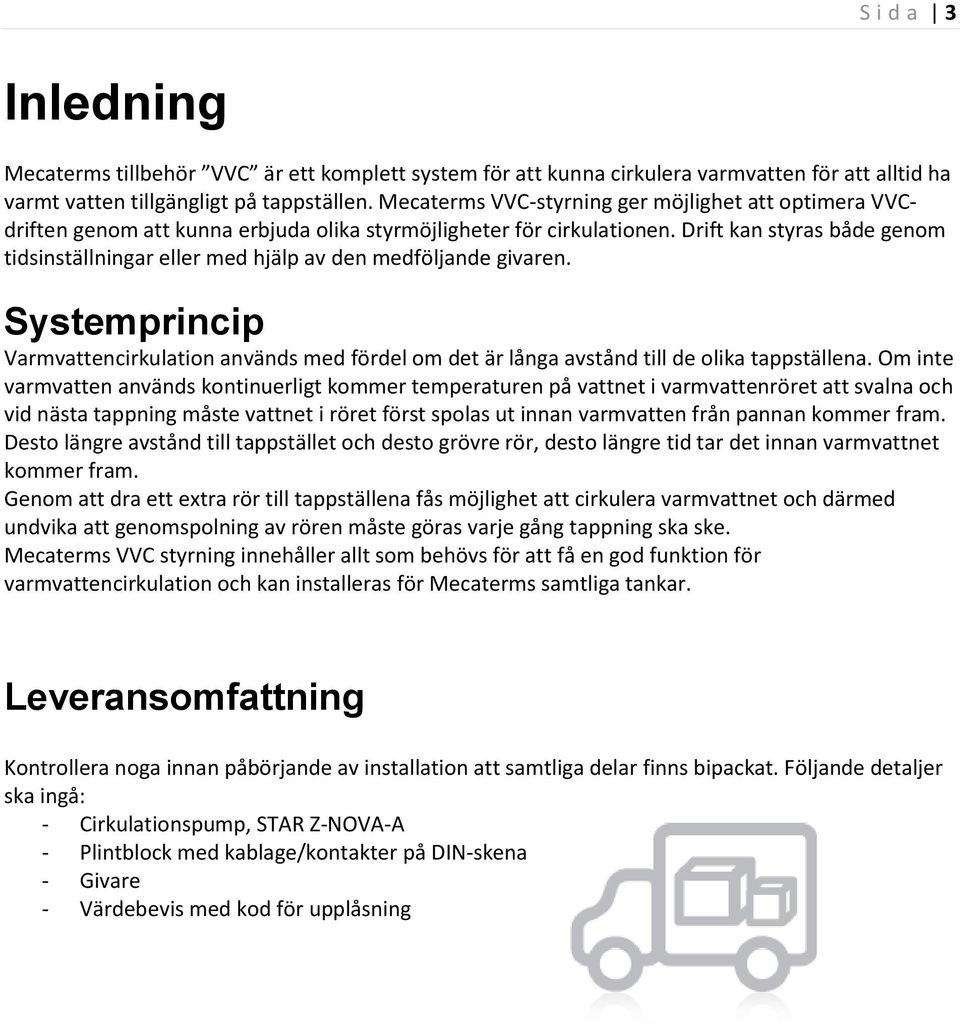

3 Sida 3 Inledning Mecaterms tillbehör VVC är ett komplett system för att kunna cirkulera varmvatten för att alltid ha varmt vatten tillgängligt på tappställen. Mecaterms VVC-styrning ger möjlighet att optimera VVCdriften genom att kunna erbjuda olika styrmöjligheter för cirkulationen. Drift kan styras både genom tidsinställningar eller med hjälp av den medföljande givaren. Systemprincip Varmvattencirkulation används med fördel om det är långa avstånd till de olika tappställena. Om inte varmvatten används kontinuerligt kommer temperaturen på vattnet i varmvattenröret att svalna och vid nästa tappning måste vattnet i röret först spolas ut innan varmvatten från pannan kommer fram. Desto längre avstånd till tappstället och desto grövre rör, desto längre tid tar det innan varmvattnet kommer fram. Genom att dra ett extra rör till tappställena fås möjlighet att cirkulera varmvattnet och därmed undvika att genomspolning av rören måste göras varje gång tappning ska ske. Mecaterms VVC styrning innehåller allt som behövs för att få en god funktion för varmvattencirkulation och kan installeras för Mecaterms samtliga tankar. Leveransomfattning Kontrollera noga innan påbörjande av installation att samtliga delar finns bipackat. Följande detaljer ska ingå: - Cirkulationspump, STAR Z-NOVA-A - Plintblock med kablage/kontakter på DIN-skena - Givare - Värdebevis med kod för upplåsning

4 Sida 4 För installatören Rörinstallation Figuren nedan visar schematisk figur för MasterQal 200/300 och AquaPaQ. Principen om tillbehöret monteras på MasterQal 500 är identisk. VVC-pumpen installeras på varmvattnets återledarrör enligt nedan figur. Observera! VVC-pumpen har inbyggd backventil. Ytterligare backventil behöver inte monteras. Pumpens framledningsrör monteras på tankens kallvattenanslutning. Om ett ventilrör ska monteras, monteras varmvattenreturen efter ventilröret. I figuren är endast backventil inritat på kallvattenanslutningen vilket oftast ingår i ventilrörskombinationen. Den medföljande givaren ska monteras med medföljande bulbband på varmvattnets returledningsrör minst 1m rörlängd ifrån tankens anslutning. VVC-pump Givare Backventil Kallvatten in Varmvatten ut Växlare varmvatten Cirkulationspump varmvattenväxlare

5 Sida 5 Elinstallation Plintblock 2st block med snabbkopplingsplintar finns tillgängliga på en DIN-skena. Blocken ska demonteras från skenan och monteras på tankens DIN-skena enligt bild nedan. Plintblocket med numrering 1-14 monteras på platsen BLOCK C Plintblocket med numrering 1-12 monteras på platsen BLOCK D Blocken låses fast i sin position med de medföljande låsplintarna. BLOCK C BLOCK D

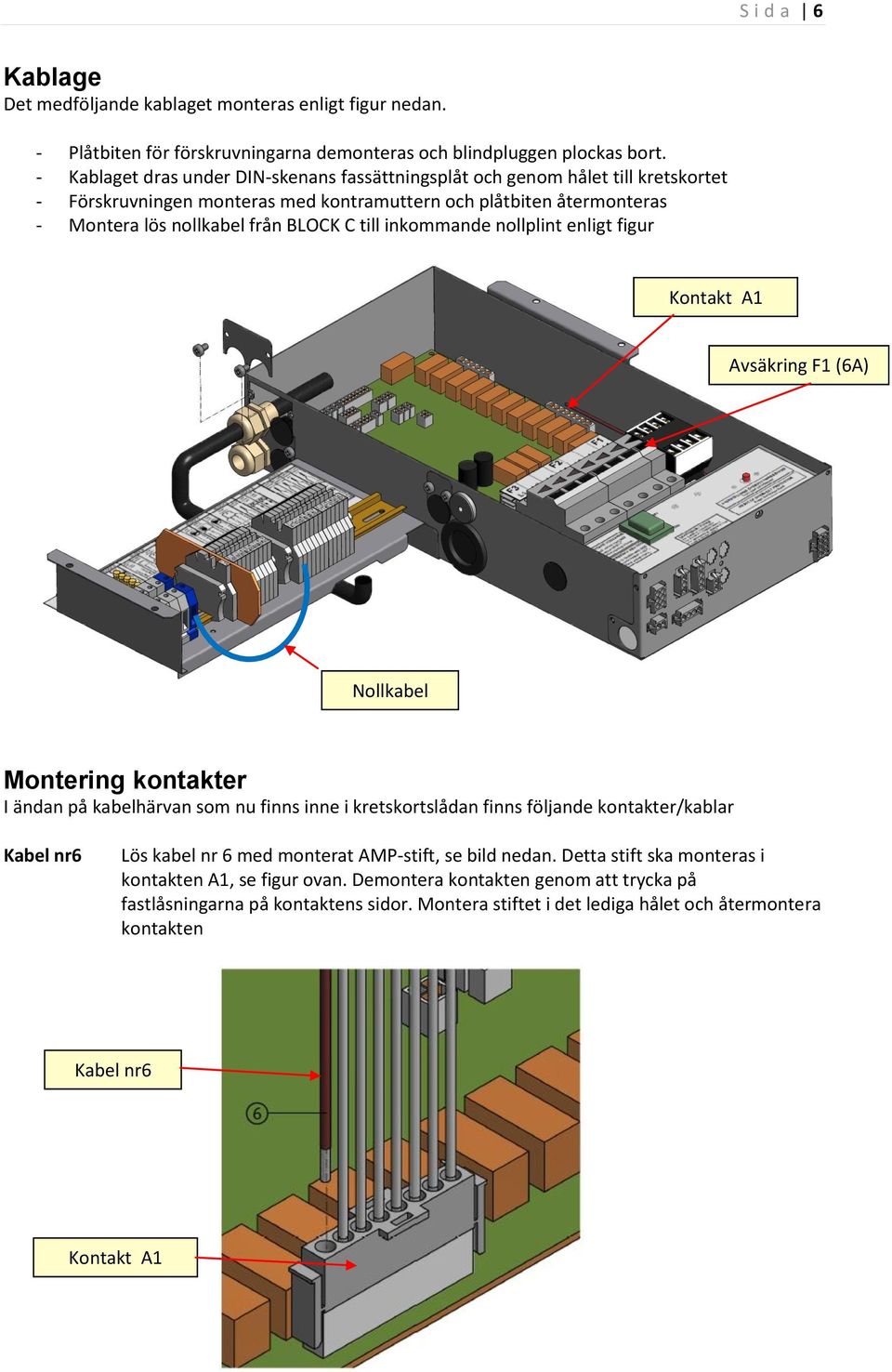

6 Sida 6 Kablage Det medföljande kablaget monteras enligt figur nedan. - Plåtbiten för förskruvningarna demonteras och blindpluggen plockas bort. - Kablaget dras under DIN-skenans fassättningsplåt och genom hålet till kretskortet - Förskruvningen monteras med kontramuttern och plåtbiten återmonteras - Montera lös nollkabel från BLOCK C till inkommande nollplint enligt figur Kontakt A1 Avsäkring F1 (6A) Nollkabel Montering kontakter I ändan på kabelhärvan som nu finns inne i kretskortslådan finns följande kontakter/kablar Kabel nr6 Lös kabel nr 6 med monterat AMP-stift, se bild nedan. Detta stift ska monteras i kontakten A1, se figur ovan. Demontera kontakten genom att trycka på fastlåsningarna på kontaktens sidor. Montera stiftet i det lediga hålet och återmontera kontakten Kabel nr6 Kontakt A1

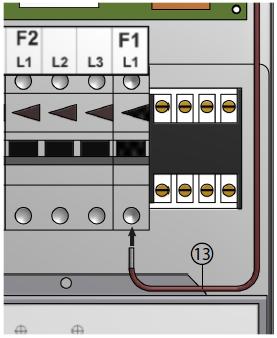

7 Sida 7 Kabel nr 13 En kabel i härvan (nr 13) som utgår från kontakt A2 har fri ända (ändstift). Denna kabel ska monteras direkt mot avsäkring F1, se figur nedan. Kontakt A2 Kabel nr 13 Avsäkring F1 Kontakter I kabelhärvan ska nu endast snabbkontakter finnas kvar. Snabbkontakterna monteras enligt figur nedan. Kontakterna är märkta med namn och ska monteras mot motsvarande märkning på kretskortet. Kontakt A2 Kontakt H Kontakt D

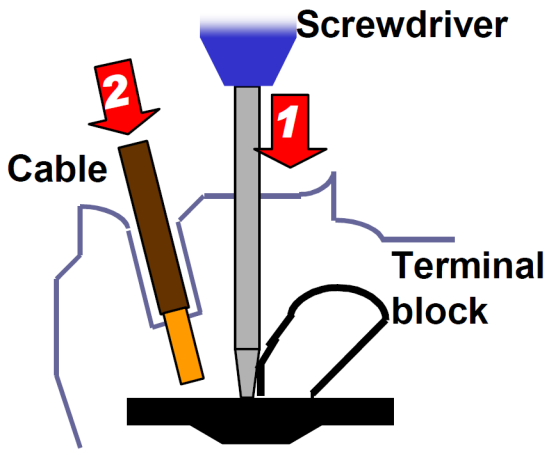

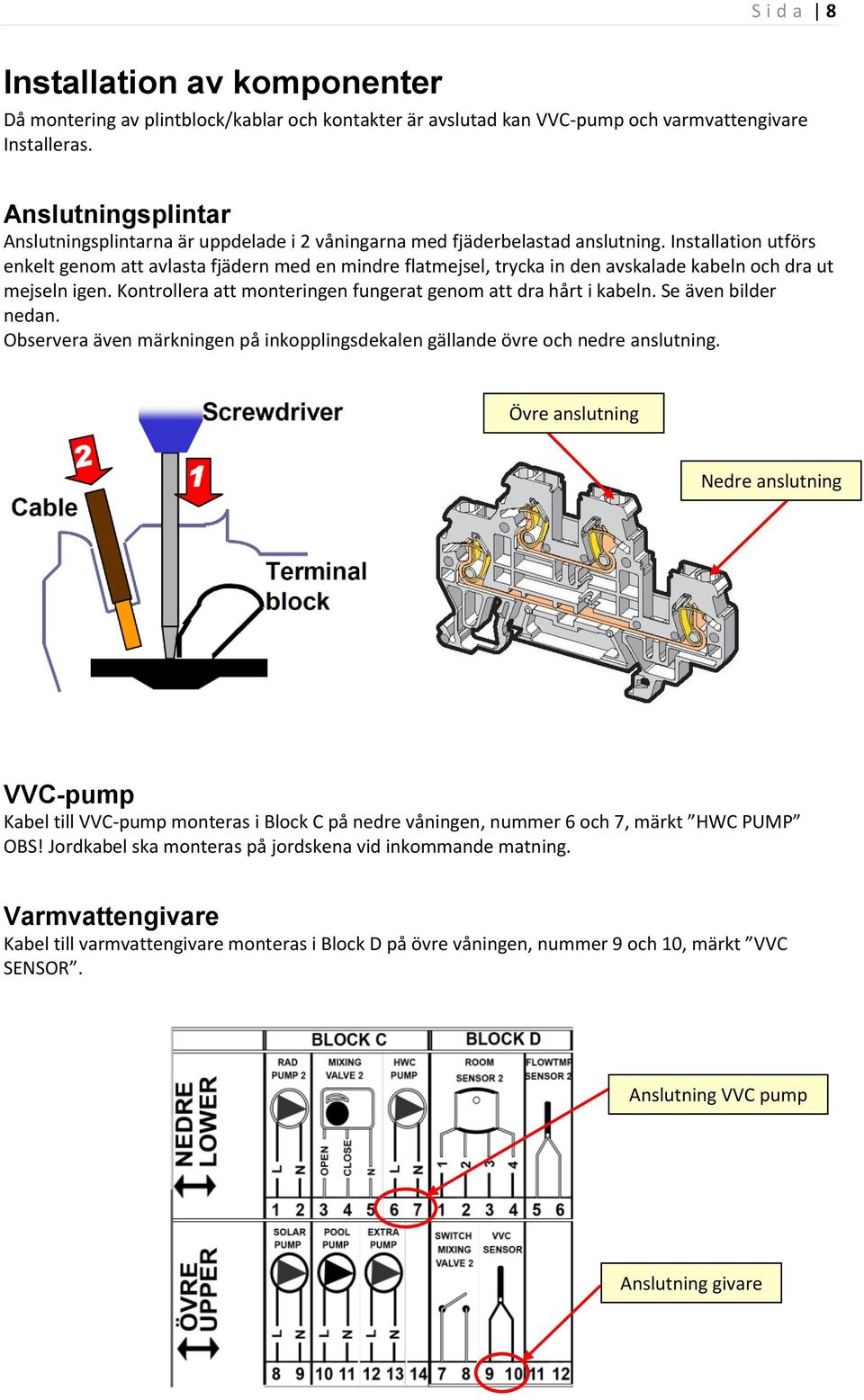

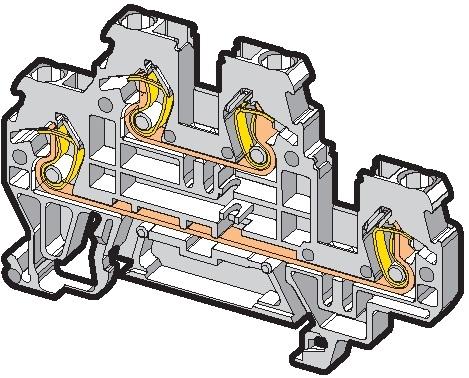

8 Sida 8 Installation av komponenter Då montering av plintblock/kablar och kontakter är avslutad kan VVC-pump och varmvattengivare Installeras. Anslutningsplintar Anslutningsplintarna är uppdelade i 2 våningarna med fjäderbelastad anslutning. Installation utförs enkelt genom att avlasta fjädern med en mindre flatmejsel, trycka in den avskalade kabeln och dra ut mejseln igen. Kontrollera att monteringen fungerat genom att dra hårt i kabeln. Se även bilder nedan. Observera även märkningen på inkopplingsdekalen gällande övre och nedre anslutning. Övre anslutning Nedre anslutning VVC-pump Kabel till VVC-pump monteras i Block C på nedre våningen, nummer 6 och 7, märkt HWC PUMP OBS! Jordkabel ska monteras på jordskena vid inkommande matning. Varmvattengivare Kabel till varmvattengivare monteras i Block D på övre våningen, nummer 9 och 10, märkt VVC SENSOR. Anslutning VVC pump Anslutning givare

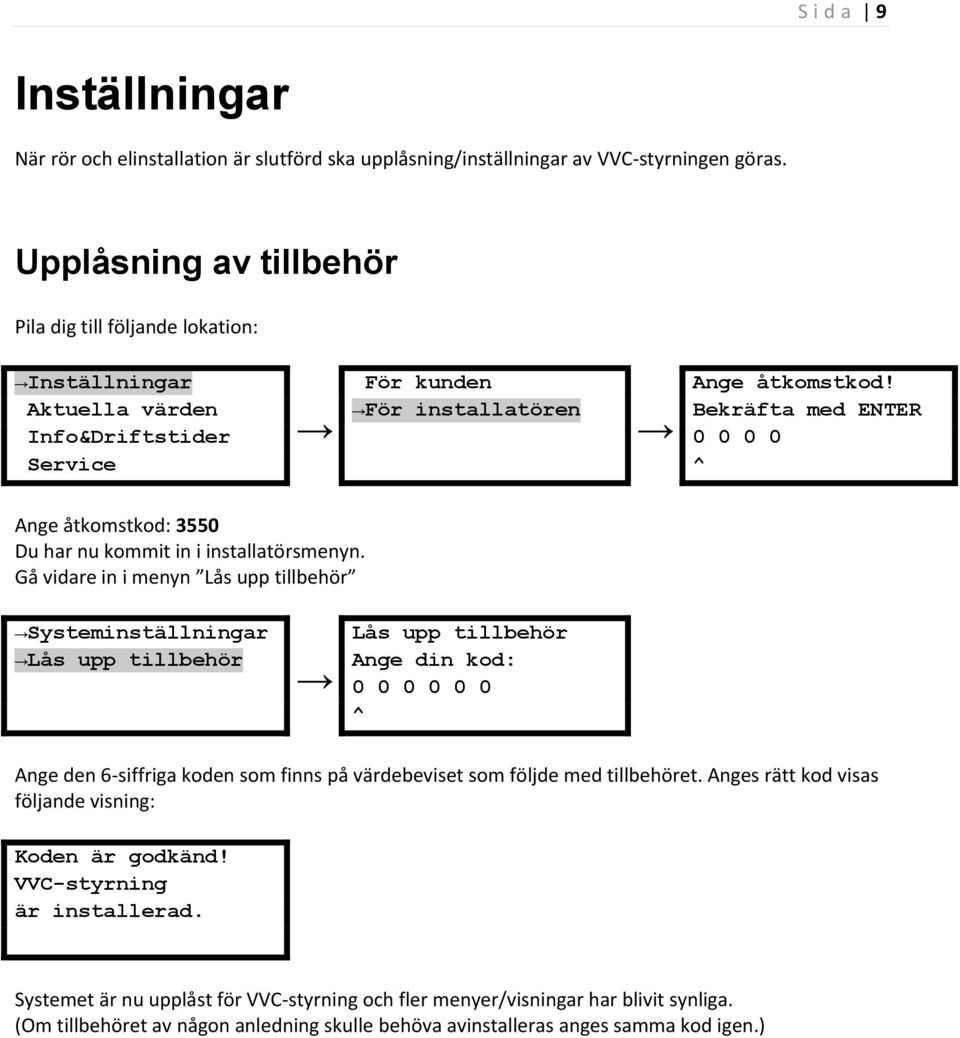

9 Sida 9 Inställningar När rör och elinstallation är slutförd ska upplåsning/inställningar av VVC-styrningen göras. Upplåsning av tillbehör Pila dig till följande lokation: Inställningar För kunden Ange åtkomstkod! Aktuella värden För installatören Bekräfta med ENTER Info&Driftstider Service ^ Ange åtkomstkod: 3550 Du har nu kommit in i installatörsmenyn. Gå vidare in i menyn Lås upp tillbehör Systeminställningar Lås upp tillbehör Lås upp tillbehör Ange din kod: ^ Ange den 6-siffriga koden som finns på värdebeviset som följde med tillbehöret. Anges rätt kod visas följande visning: Koden är godkänd! VVC-styrning är installerad. Systemet är nu upplåst för VVC-styrning och fler menyer/visningar har blivit synliga. (Om tillbehöret av någon anledning skulle behöva avinstalleras anges samma kod igen.)

10 Sida 10 Installatörsinställningar Denna meny innehåller inställningar som endast bör ändras av installatören. Gå till följande meny för att komma in i installatörsmenyn för VVC-styrning. Inställningar För kunden Ange åtkomstkod! Aktuella värden För installatören Bekräfta med ENTER Info&Driftstider Service ^ Ange om nödvändigt åtkomstkod: 3550 Du har nu kommit in i installatörsmenyn. Gå vidare till inställningar för VVC genom följande val. Systeminställningar Standard inställn. Värmesystem 2 Lås upp tillbehör Tillbehör inställn. VVC Pool Solpaneler Du har nu kommit in i inställningsläget där olika inställningar för VVC-driften kan göras. Modell för styrning av varmvattencirkulation: 1 Temperaturstyrd Inställning för hur VVC-driften ska styras. 2 val finns tillgängliga: - Temperaturstyrd - Tidsstyrd Temperaturstyrd drift innebär att driften anpassas beroende på temperaturen på den monterade givaren på varmvattenröret. Tidsstyrd drift innebär att driften styrs med inställbara tidscykler. Se vidare nästa sida.

11 Sida 11 Temperaturstyrd drift Om detta val gjorts fås nedan inställningsmöjligheter Varmvattencirkulation aktiveras då temperaturen understiger: 33⁰C 2 Varmvattencirkulation stoppas då temperaturen uppnått: 48⁰C 3 Inställning 2 anger den lägsta temperatur som varmvattengivaren får ha innan VVC-pumpen ska startas. Drift kommer fortgå tills temperaturen på varmvattengivaren stigit till det inställda värdet i inställning C START 48 C STOPP

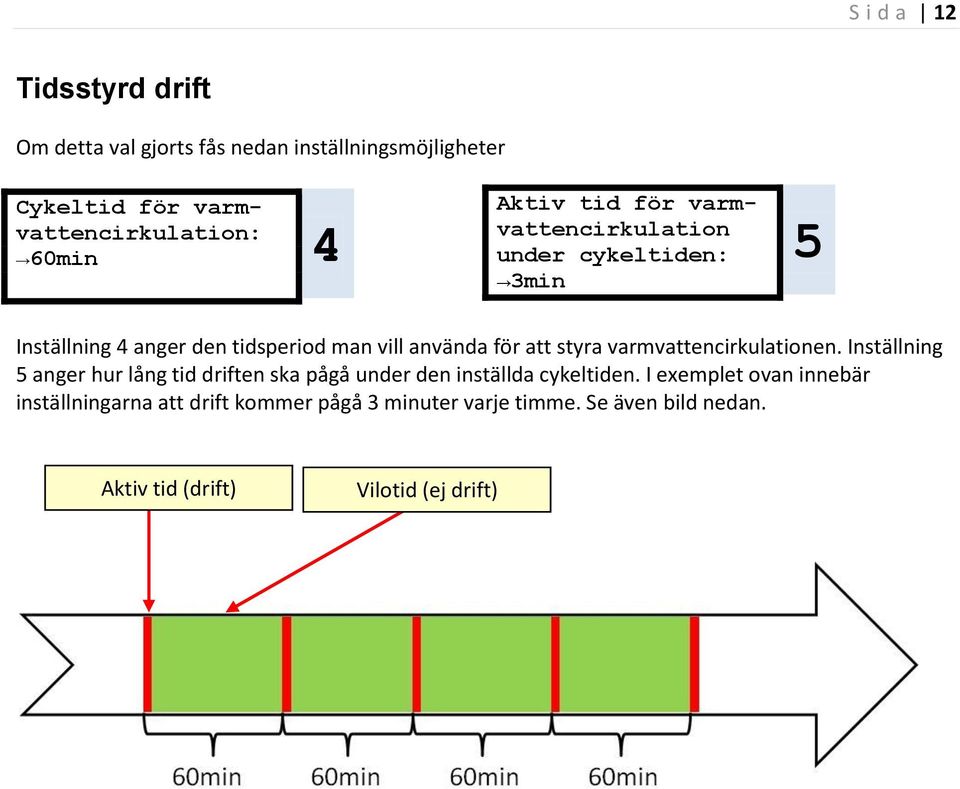

12 Sida 12 Tidsstyrd drift Om detta val gjorts fås nedan inställningsmöjligheter Cykeltid för varmvattencirkulation: 60min 4 Aktiv tid för varmvattencirkulation under cykeltiden: 5 3min Inställning 4 anger den tidsperiod man vill använda för att styra varmvattencirkulationen. Inställning 5 anger hur lång tid driften ska pågå under den inställda cykeltiden. I exemplet ovan innebär inställningarna att drift kommer pågå 3 minuter varje timme. Se även bild nedan. Aktiv tid (drift) Vilotid (ej drift)

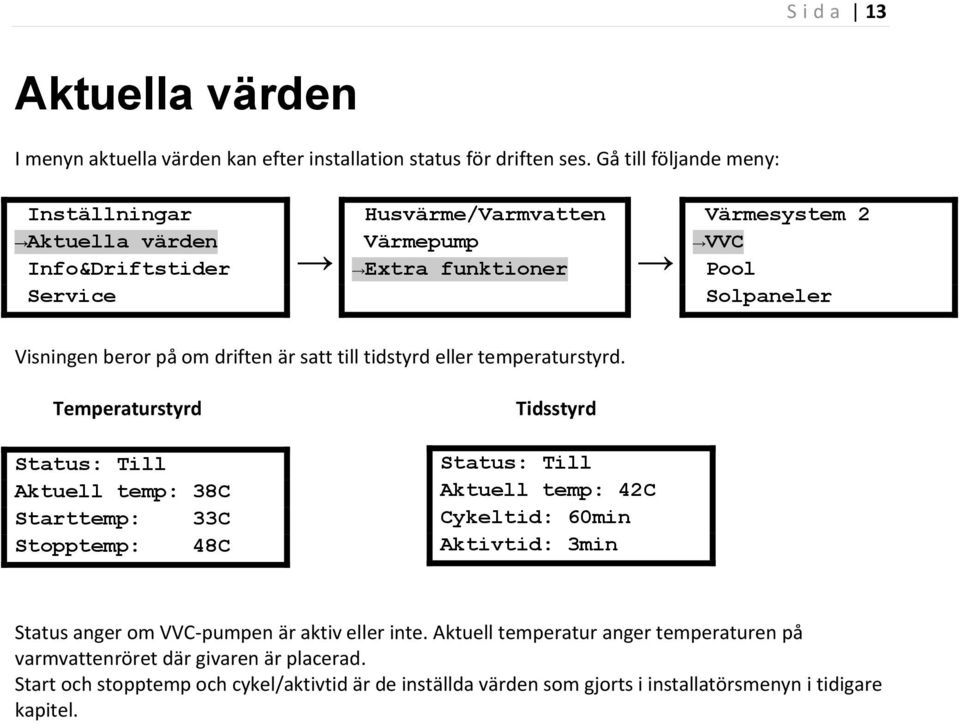

13 Sida 13 Aktuella värden I menyn aktuella värden kan efter installation status för driften ses. Gå till följande meny: Inställningar Husvärme/Varmvatten Värmesystem 2 Aktuella värden Värmepump VVC Info&Driftstider Extra funktioner Pool Service Solpaneler Visningen beror på om driften är satt till tidstyrd eller temperaturstyrd. Temperaturstyrd Status: Till Aktuell temp: 38C Starttemp: 33C Stopptemp: 48C Tidsstyrd Status: Till Aktuell temp: 42C Cykeltid: 60min Aktivtid: 3min Status anger om VVC-pumpen är aktiv eller inte. Aktuell temperatur anger temperaturen på varmvattenröret där givaren är placerad. Start och stopptemp och cykel/aktivtid är de inställda värden som gjorts i installatörsmenyn i tidigare kapitel.

14 Sida 14 Tekniska data cirkulationspump Modell Star Z Nova A Max medietemperatur 65 C Max driftstryck 10 bar Kapslingsklass IP42 Anslutning Rp ½ Pumpkurva

15 Mecaterm Blidögatan Malmö
