1 Termoventiler 4H_SE.indd H-SERIEN

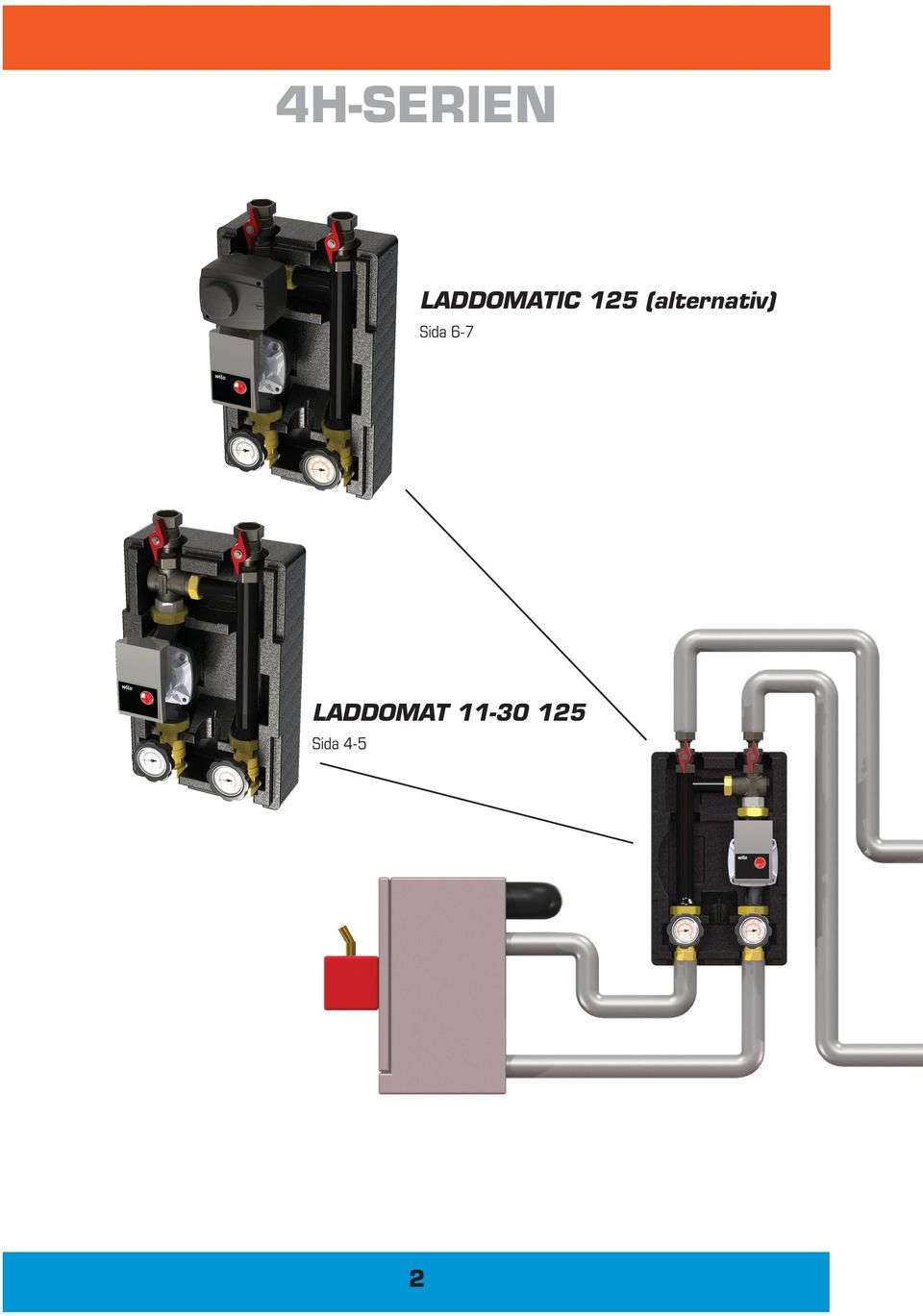

2 4H-SERIEN LADDOMATIC 125 (alternativ) Sida 6-7 LADDOMAT Sida 4-5 2

3 THERMOMATIC 125 Sida 8-9 LADDOMAT Pumpenhet 125 Sida Fördelningsbalk För anslutning av 2, 3, 4 eller 5 enheter Hydraulisk utjämnare För system utan naturlig utjämnare, t.ex. utan ackumulatortank 3

4 LADDOMAT Termisk laddgrupp Fördelar Laddomat är en termisk laddgrupp för biobränslepannor. Baserad på vår välkända Laddomat Laddgruppen har en kapacitet på upp till 35 kw och är utformad för att fungera perfekt inom det här intervallet. Enkel dimensionering Laddomat passar alla pannor med maxeffekt upp till 35 kw (vid ΔT 22 C). Höjer returtemperaturen till pannbotten, vilket hindrar korrosion på grund av kondens och förlänger pannans livslängd. Högeffektiv cirkulationspump och tät isolering ger en mycket effektiv enhet. Levereras med 4 st avstängningsventiler för att underlätta eventuell service utan att tappa ur systemet. Gör att pannan snabbt kommer upp i arbetstemperatur. Detta höjer pannans verkningsgrad. Enkel montering tack vare standardiserade inbyggnadsmått och anslutningar. Laddar tanken med lågt flöde. Skiktning i ackumulatortanken är en förutsättning för ett bekvämt och funktionsdugligt eldningssystem. Med Laddomat blir skiktningen optimal. EPP-isolering, termometrar samt fäste för väggmontage ingår som standard. Termoventilers design, kvalitet och tekniska know-how gör att systemet blir effektivt och driftsäkert. Pumpen har automatisk avluftningsfunktion som gör att luften trycks ut ur systemets avluftningsventil. Enkel komplettering med backventil förhindrar sjålvcirkulation. Med fördelningsbalken får du en enkel, snabb och snygg installation. 4

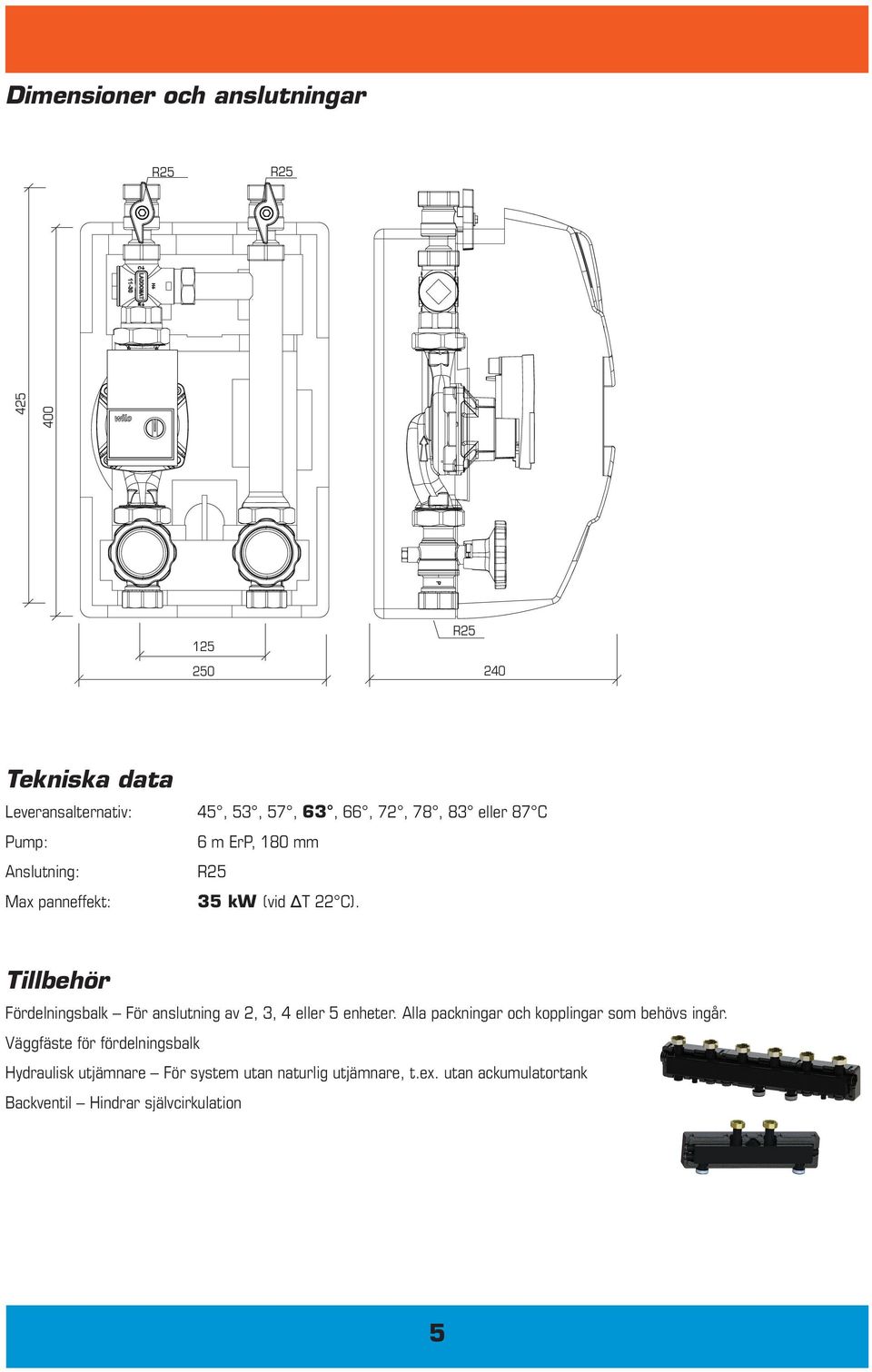

5 Dimensioner och anslutningar Tekniska data Leveransalternativ: 45, 53, 57, 63, 66, 72, 78, 83 eller 87 C Pump: 6 m ErP, 180 mm Anslutning: Max panneffekt: 35 kw (vid ΔT 22 C). Tillbehör Fördelningsbalk För anslutning av 2, 3, 4 eller 5 enheter. Alla packningar och kopplingar som behövs ingår. Väggfäste för fördelningsbalk Hydraulisk utjämnare För system utan naturlig utjämnare, t.ex. utan ackumulatortank Backventil Hindrar självcirkulation 5

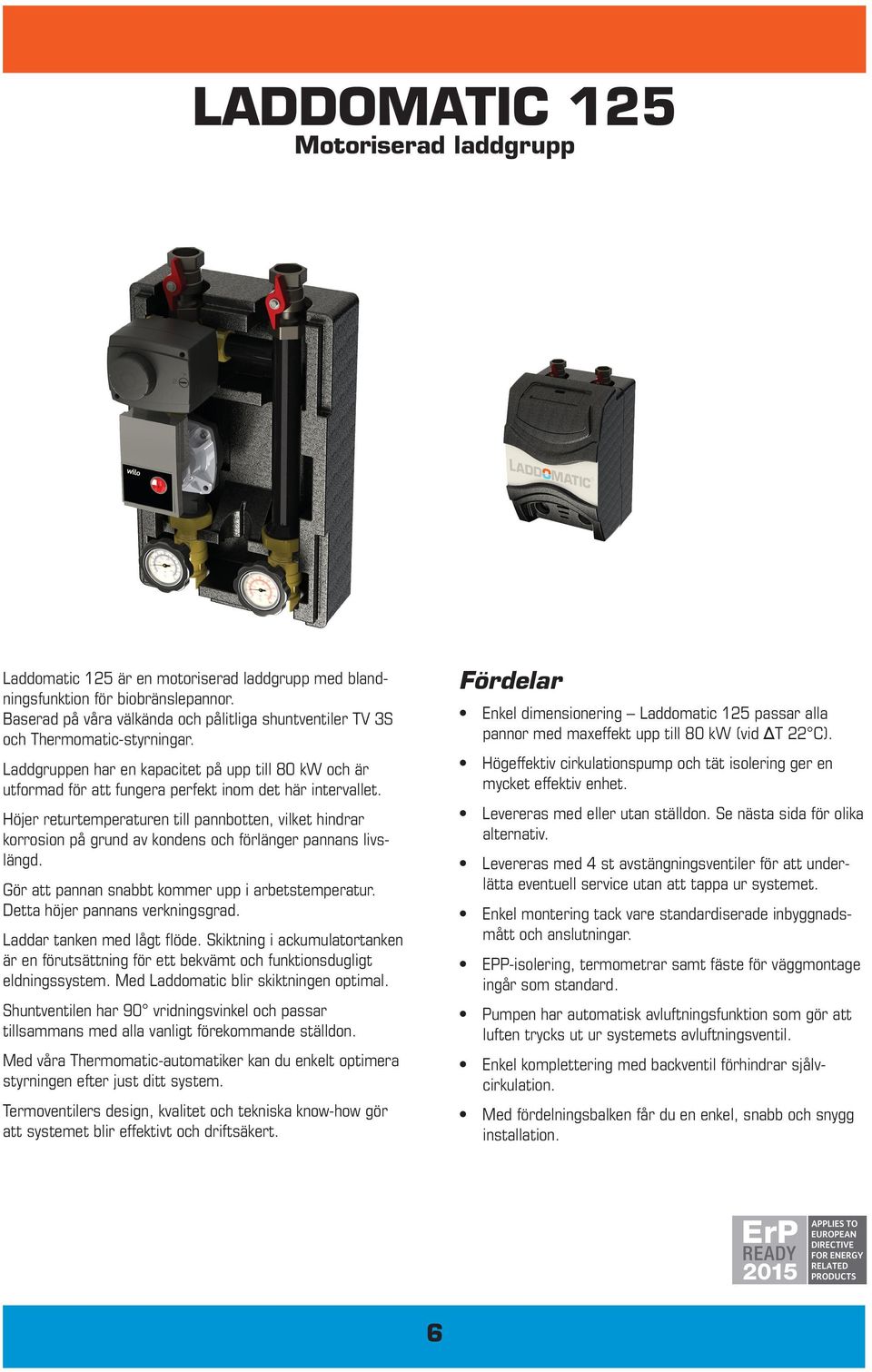

6 LADDOMATIC 125 Motoriserad laddgrupp Laddomatic 125 är en motoriserad laddgrupp med blandningsfunktion för biobränslepannor. Baserad på våra välkända och pålitliga shuntventiler TV 3S och Thermomatic-styrningar. Laddgruppen har en kapacitet på upp till 80 kw och är utformad för att fungera perfekt inom det här intervallet. Höjer returtemperaturen till pannbotten, vilket hindrar korrosion på grund av kondens och förlänger pannans livslängd. Gör att pannan snabbt kommer upp i arbetstemperatur. Detta höjer pannans verkningsgrad. Laddar tanken med lågt fl öde. Skiktning i ackumulatortanken är en förutsättning för ett bekvämt och funktionsdugligt eldningssystem. Med Laddomatic blir skiktningen optimal. Shuntventilen har 90 vridningsvinkel och passar tillsammans med alla vanligt förekommande ställdon. Med våra Thermomatic-automatiker kan du enkelt optimera styrningen efter just ditt system. Termoventilers design, kvalitet och tekniska know-how gör att systemet blir effektivt och driftsäkert. Fördelar Enkel dimensionering Laddomatic 125 passar alla pannor med maxeffekt upp till 80 kw (vid ΔT 22 C). Högeffektiv cirkulationspump och tät isolering ger en mycket effektiv enhet. Levereras med eller utan ställdon. Se nästa sida för olika alternativ. Levereras med 4 st avstängningsventiler för att underlätta eventuell service utan att tappa ur systemet. Enkel montering tack vare standardiserade inbyggnadsmått och anslutningar. EPP-isolering, termometrar samt fäste för väggmontage ingår som standard. Pumpen har automatisk avluftningsfunktion som gör att luften trycks ut ur systemets avluftningsventil. Enkel komplettering med backventil förhindrar sjålvcirkulation. Med fördelningsbalken får du en enkel, snabb och snygg installation. 6

7 Dimensioner och anslutningar Tekniska data Leveransalternativ: Utan ställdon Thermomatic TVM 120, endast ställdon (för extern styrning) Thermomatic CC, för konstanthållning av temperatur Pump: 6 m ErP, 180 mm Anslutning: Kvs-värde: 10 Max panneffekt: 80 kw (vid ΔT 22 C). Tillbehör Fördelningsbalk För anslutning av 2, 3, 4 eller 5 enheter. Alla packningar och kopplingar som behövs ingår. Väggfäste för fördelningsbalk Hydraulisk utjämnare För system utan naturlig utjämnare, t.ex. utan ackumulatortank Backventil Hindrar självcirkulation 7

8 THERMOMATIC 125 Shuntgrupp för reglering i värme- eller kylsystem Thermomatic 125-serien är en serie shuntgrupper med blandningsfunktion för värme- och kylapplikationer. Baserad på våra välkända och pålitliga shuntventiler TV 3S och Thermomatic-styrningar. Shuntgruppen är utformad för att fungera perfekt, oavsett systemets energibehov. Shuntventilen har 90 vridningsvinkel och passar tillsammans med alla vanligt förekommande ställdon. Ventilen går även enkelt att handmanövrera med det bifogade vredet. Med våra Thermomatic-automatiker kan du enkelt optimera styrningen efter just ditt system. Med Thermomatic EC Home WL får du en styrning med trådlös rumsgivare och kan enkelt kombinera med utegivare om så önskas. Termoventilers design, kvalitet och tekniska know-how gör att systemet blir effektivt och driftsäkert. Fördelar Högeffektiv cirkulationspump och tät isolering ger en mycket effektiv enhet. Isolering med ventilationsfunktion för att undvika kondens om man använder pumpgruppen till kylning. Levereras med eller utan ställdon. Se nästa sida för olika alternativ. Levereras med 4 st avstängningsventiler för att underlätta eventuell service utan att tappa ur systemet. Enkel montering tack vare standardiserade inbyggnadsmått och anslutningar. EPP-isolering, termometrar samt fäste för väggmontage ingår som standard. Pumpen har automatisk avluftningsfunktion som gör att luften trycks ut ur systemets avluftningsventil. Enkel komplettering med backventil förhindrar sjålvcirkulation. Med fördelningsbalken får du en enkel, snabb och snygg installation. 8

9 Dimensioner och anslutningar Tekniska data Leveransalternativ: Utan ställdon Thermomatic TVM, för extern styrning. 230 V Thermomatic CC, för konstanthållning av temperatur. 230 V Thermomatic EC Home, komplett automatik för styrning med inne och/eller utegivare. 24 V Thermomatic EC Home WL, komplett automatik för styrning med trådlös innegivare och/eller utegivare. 24 V Pump: 6 m ErP, 180 mm Anslutning: Kvs-värde: 6 eller 10 Tillbehör Fördelningsbalk För anslutning av 2, 3, 4 eller 5 enheter. Alla packningar och kopplingar som behövs ingår. Väggfäste för fördelningsbalk Hydraulisk utjämnare För system utan naturlig utjämnare, t.ex. utan ackumulatortank Backventil Hindrar självcirkulation 9

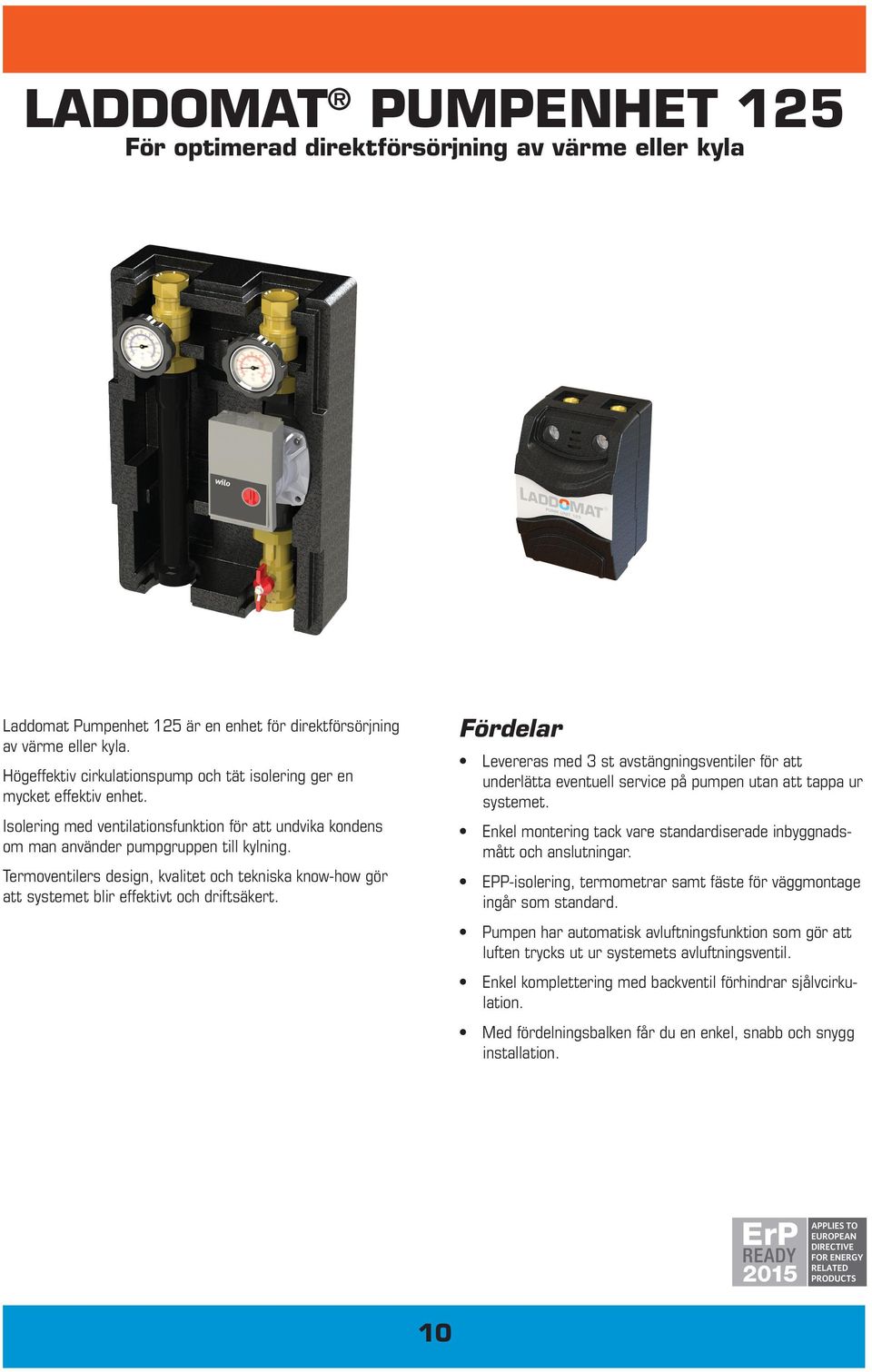

10 LADDOMAT PUMPENHET 125 För optimerad direktförsörjning av värme eller kyla Laddomat Pumpenhet 125 är en enhet för direktförsörjning av värme eller kyla. Högeffektiv cirkulationspump och tät isolering ger en mycket effektiv enhet. Isolering med ventilationsfunktion för att undvika kondens om man använder pumpgruppen till kylning. Termoventilers design, kvalitet och tekniska know-how gör att systemet blir effektivt och driftsäkert. Fördelar Levereras med 3 st avstängningsventiler för att underlätta eventuell service på pumpen utan att tappa ur systemet. Enkel montering tack vare standardiserade inbyggnadsmått och anslutningar. EPP-isolering, termometrar samt fäste för väggmontage ingår som standard. Pumpen har automatisk avluftningsfunktion som gör att luften trycks ut ur systemets avluftningsventil. Enkel komplettering med backventil förhindrar sjålvcirkulation. Med fördelningsbalken får du en enkel, snabb och snygg installation. 10

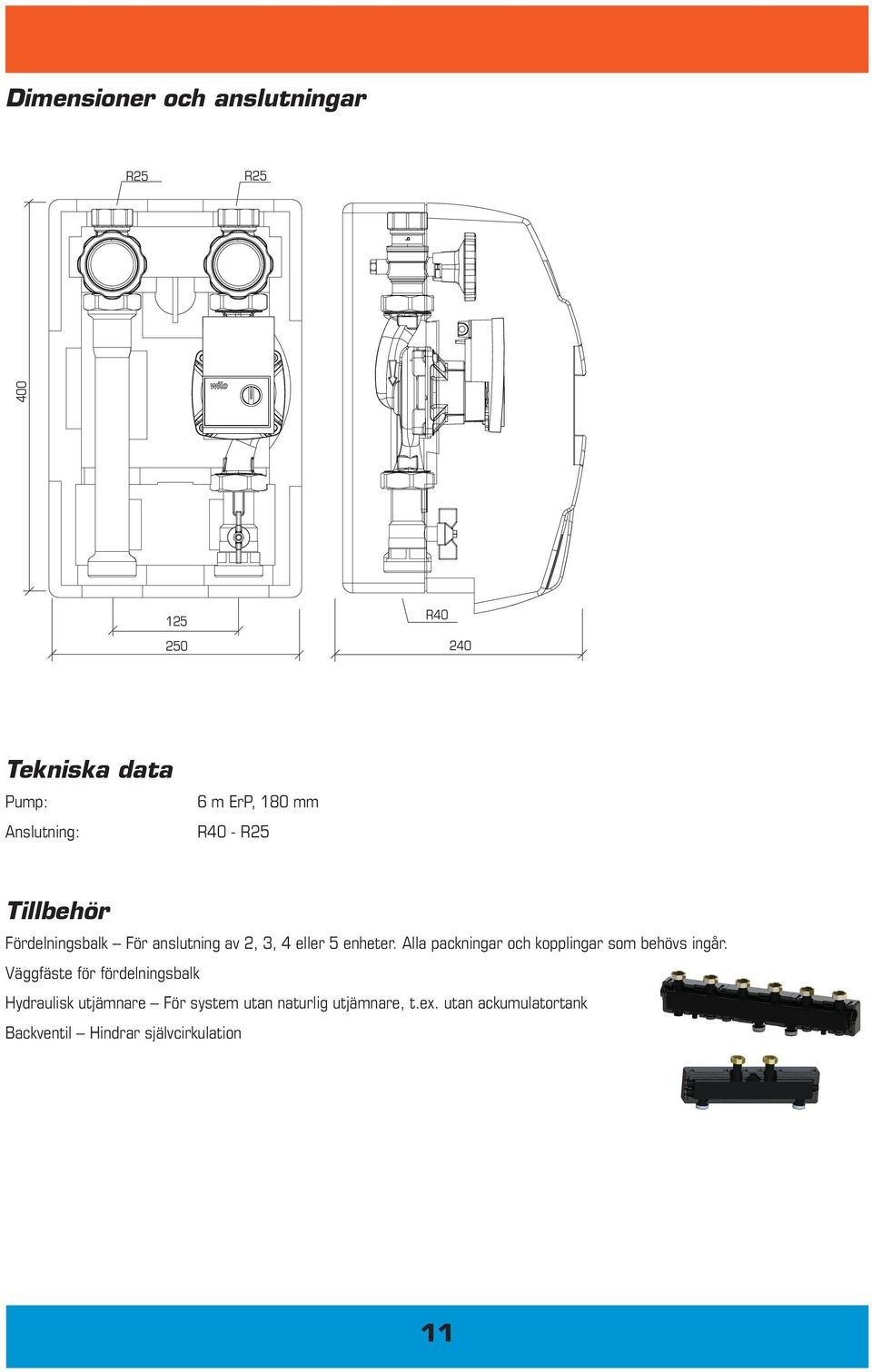

11 Dimensioner och anslutningar R Tekniska data Pump: Anslutning: 6 m ErP, 180 mm R40 - Tillbehör Fördelningsbalk För anslutning av 2, 3, 4 eller 5 enheter. Alla packningar och kopplingar som behövs ingår. Väggfäste för fördelningsbalk Hydraulisk utjämnare För system utan naturlig utjämnare, t.ex. utan ackumulatortank Backventil Hindrar självcirkulation 11

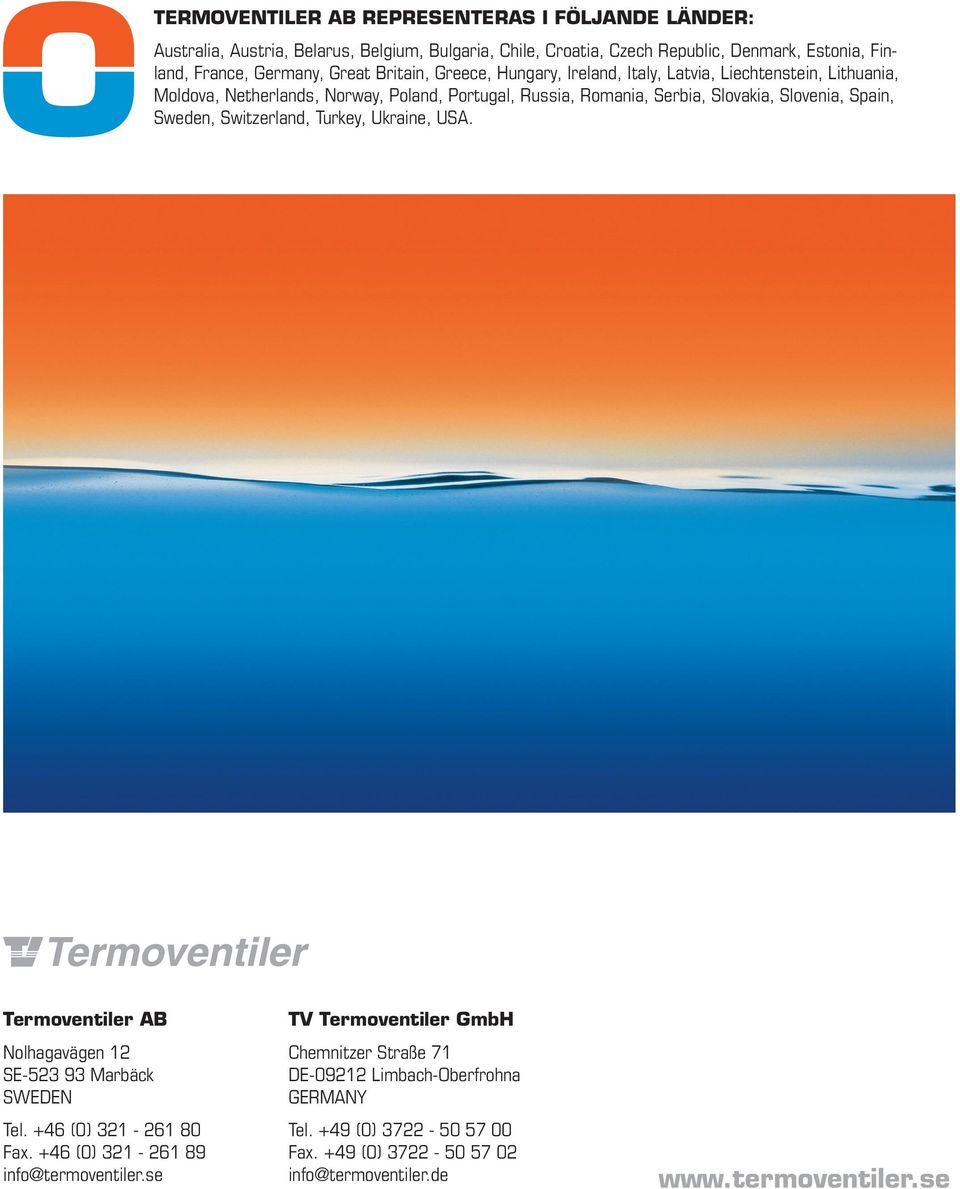

12 TERMOVENTILER AB REPRESENTERAS I FÖLJANDE LÄNDER: Australia, Austria, Belarus, Belgium, Bulgaria, Chile, Croatia, Czech Republic, Denmark, Estonia, Finland, France, Germany, Great Britain, Greece, Hungary, Ireland, Italy, Latvia, Liechtenstein, Lithuania, Moldova, Netherlands, Norway, Poland, Portugal, Russia, Romania, Serbia, Slovakia, Slovenia, Spain, Sweden, Switzerland, Turkey, Ukraine, USA. Termoventiler AB Nolhagavägen 12 SE Marbäck SWEDEN Tel. +46 (0) Fax. +46 (0) info@termoventiler.se TV Termoventiler GmbH Chemnitzer Straße 71 DE Limbach-Oberfrohna GERMANY Tel. +49 (0) Fax. +49 (0) info@termoventiler.de
