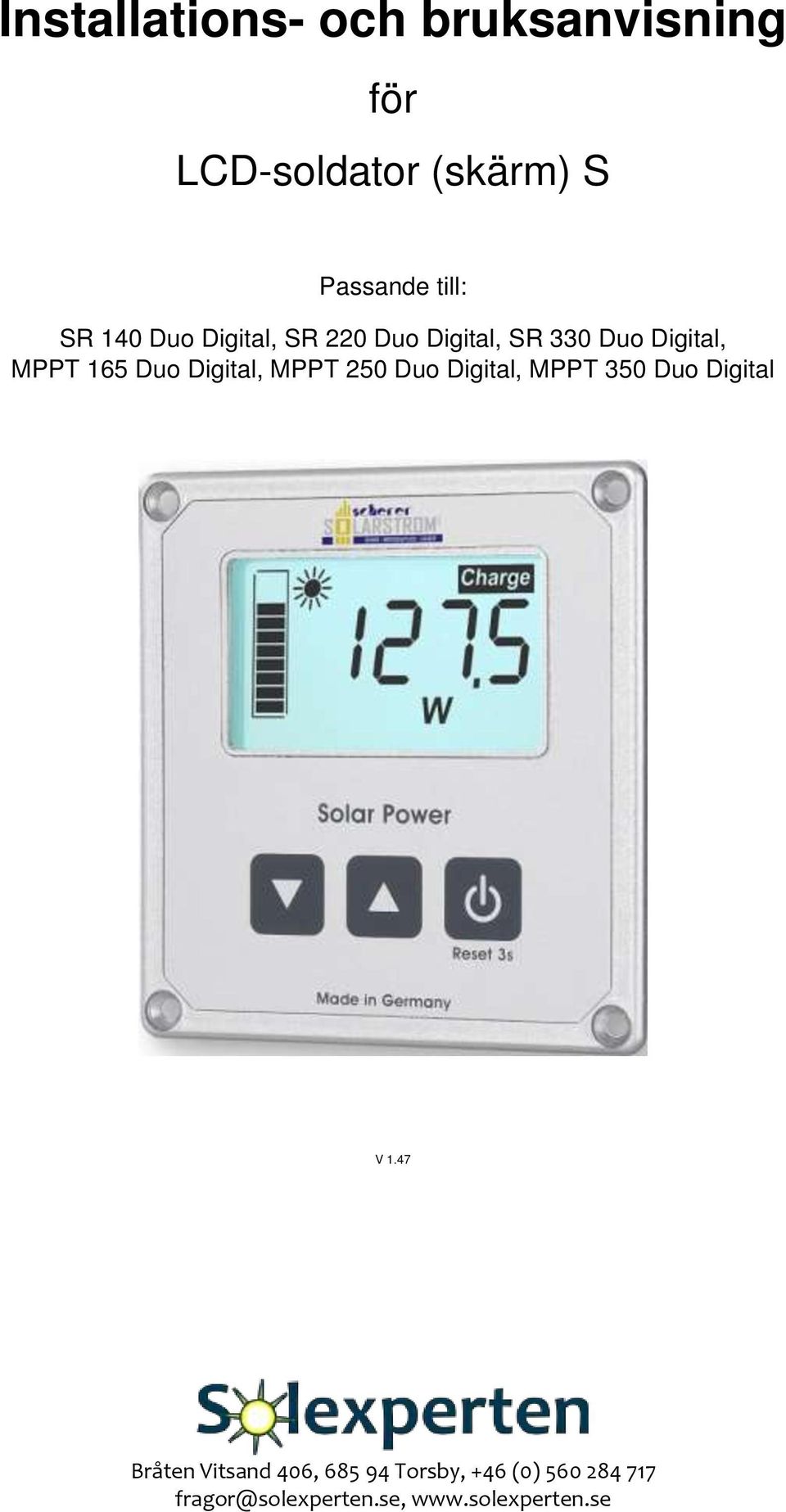

1 för LCD-soldator (skärm) S Passande till: SR 140 Duo Digital, SR 220 Duo Digital, SR 330 Duo Digital, MPPT 165 Duo Digital, MPPT 250 Duo Digital, MPPT 350 Duo Digital V 1.47 Bråten Vitsand 406, Torsby, +46 (0) fragor@solexperten.se,

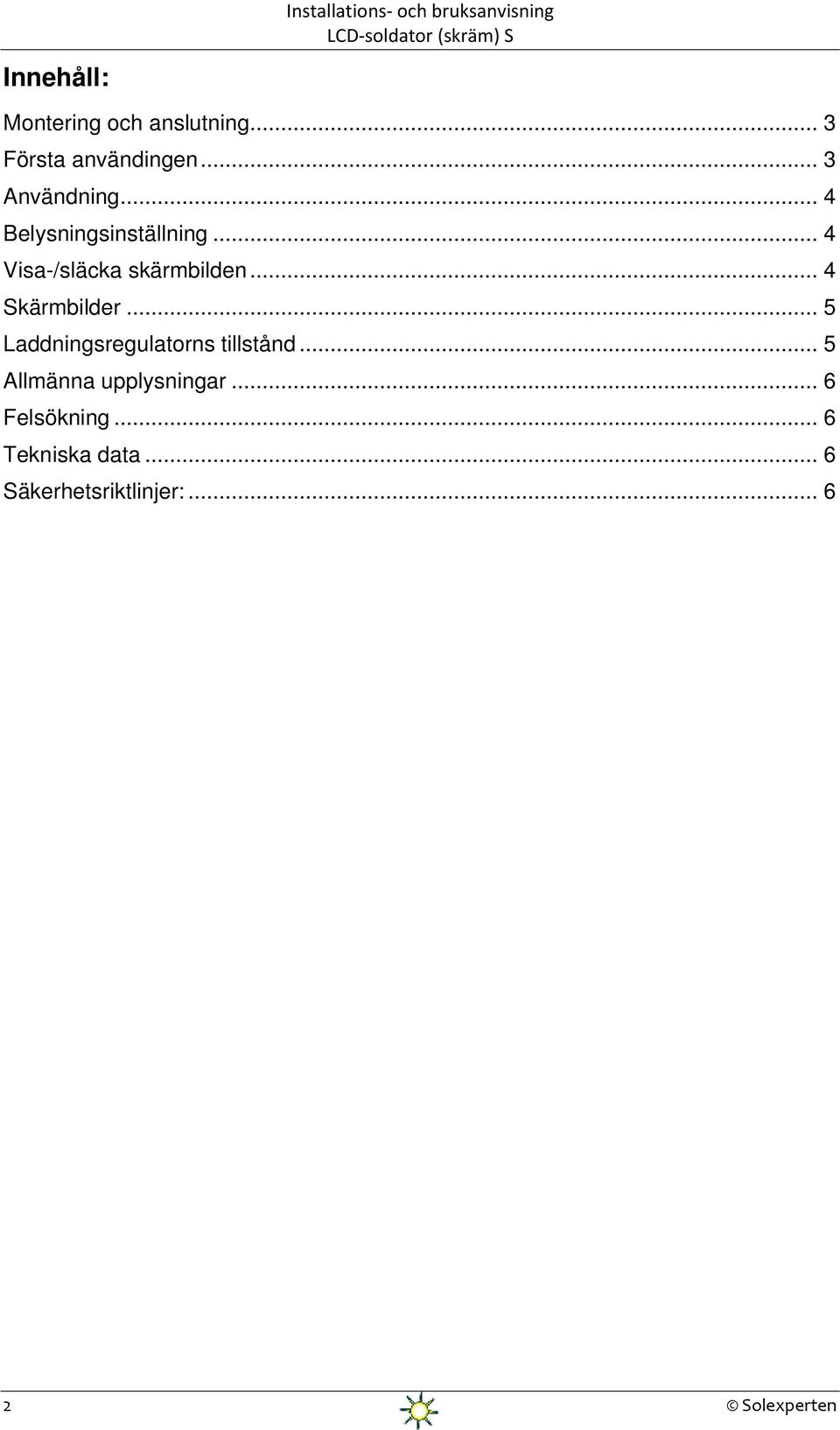

2 Innehåll: Installations- och bruksanvisning Montering och anslutning... 3 Första användingen... 3 Användning... 4 Belysningsinställning... 4 Visa-/släcka skärmbilden... 4 Skärmbilder... 5 Laddningsregulatorns tillstånd... 5 Allmänna upplysningar... 6 Felsökning... 6 Tekniska data... 6 Säkerhetsriktlinjer: Solexperten

.. 4 Visa-/släcka skärmbilden... 4 Skärmbilder... 5 Laddningsregulatorns tillstånd.

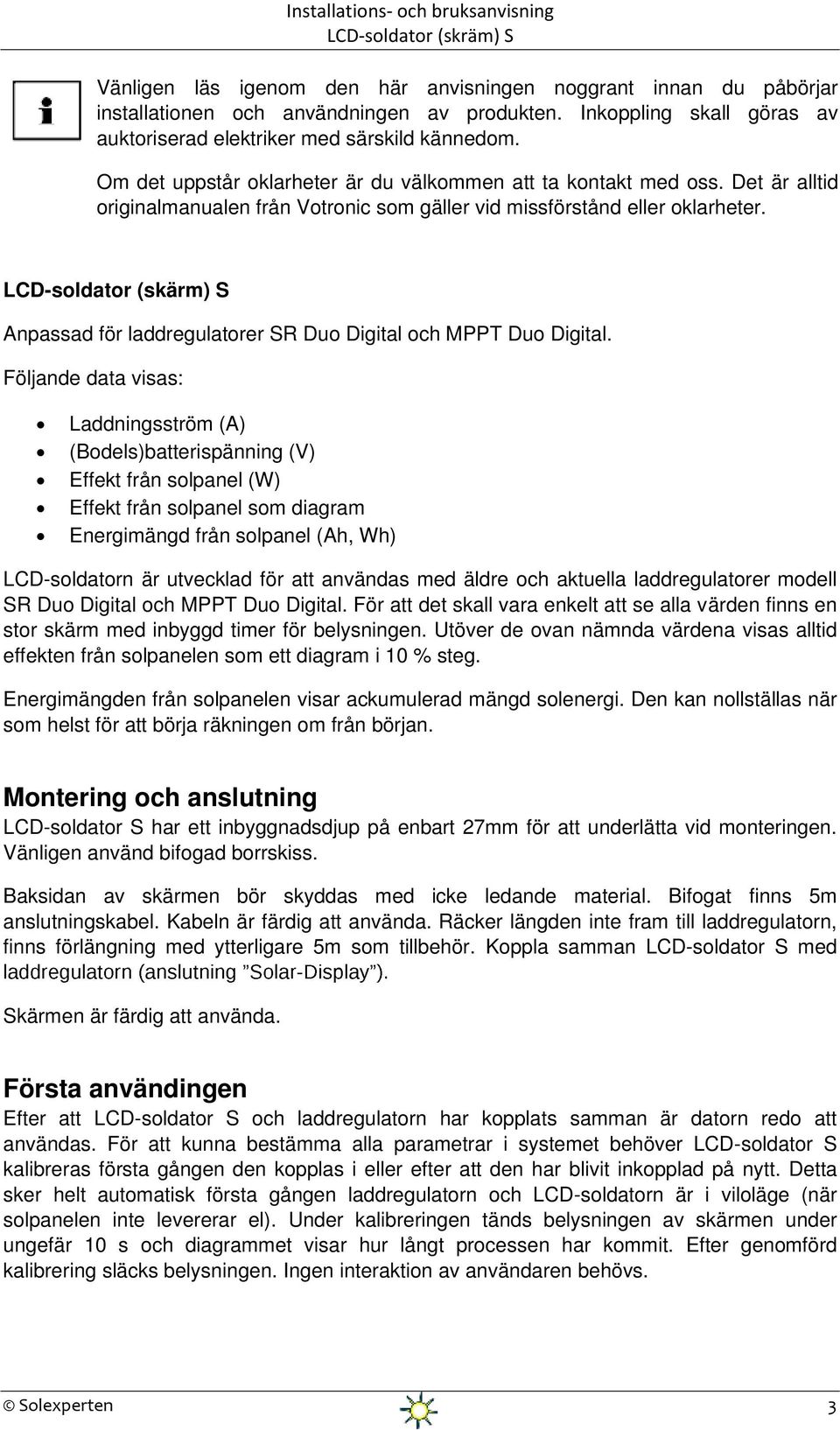

3 Vänligen läs igenom den här anvisningen noggrant innan du påbörjar installationen och användningen av produkten. Inkoppling skall göras av auktoriserad elektriker med särskild kännedom. Om det uppstår oklarheter är du välkommen att ta kontakt med oss. Det är alltid originalmanualen från Votronic som gäller vid missförstånd eller oklarheter. LCD-soldator (skärm) S Anpassad för laddregulatorer SR Duo Digital och MPPT Duo Digital. Följande data visas: Laddningsström (A) (Bodels)batterispänning (V) Effekt från solpanel (W) Effekt från solpanel som diagram Energimängd från solpanel (Ah, Wh) LCD-soldatorn är utvecklad för att användas med äldre och aktuella laddregulatorer modell SR Duo Digital och MPPT Duo Digital. För att det skall vara enkelt att se alla värden finns en stor skärm med inbyggd timer för belysningen. Utöver de ovan nämnda värdena visas alltid effekten från solpanelen som ett diagram i 10 % steg. Energimängden från solpanelen visar ackumulerad mängd solenergi. Den kan nollställas när som helst för att börja räkningen om från början. Montering och anslutning LCD-soldator S har ett inbyggnadsdjup på enbart 27mm för att underlätta vid monteringen. Vänligen använd bifogad borrskiss. Baksidan av skärmen bör skyddas med icke ledande material. Bifogat finns 5m anslutningskabel. Kabeln är färdig att använda. Räcker längden inte fram till laddregulatorn, finns förlängning med ytterligare 5m som tillbehör. Koppla samman LCD-soldator S med - Skärmen är färdig att använda. Första användingen Efter att LCD-soldator S och laddregulatorn har kopplats samman är datorn redo att användas. För att kunna bestämma alla parametrar i systemet behöver LCD-soldator S kalibreras första gången den kopplas i eller efter att den har blivit inkopplad på nytt. Detta sker helt automatisk första gången laddregulatorn och LCD-soldatorn är i viloläge (när solpanelen inte levererar el). Under kalibreringen tänds belysningen av skärmen under ungefär 10 s och diagrammet visar hur långt processen har kommit. Efter genomförd kalibrering släcks belysningen. Ingen interaktion av användaren behövs. Solexperten 3

LCD-soldator (skärm) S Anpassad för laddregulatorer SR Duo Digital och MPPT Duo Digital.

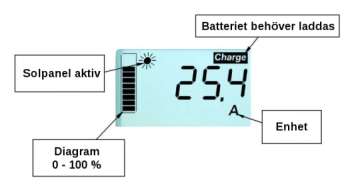

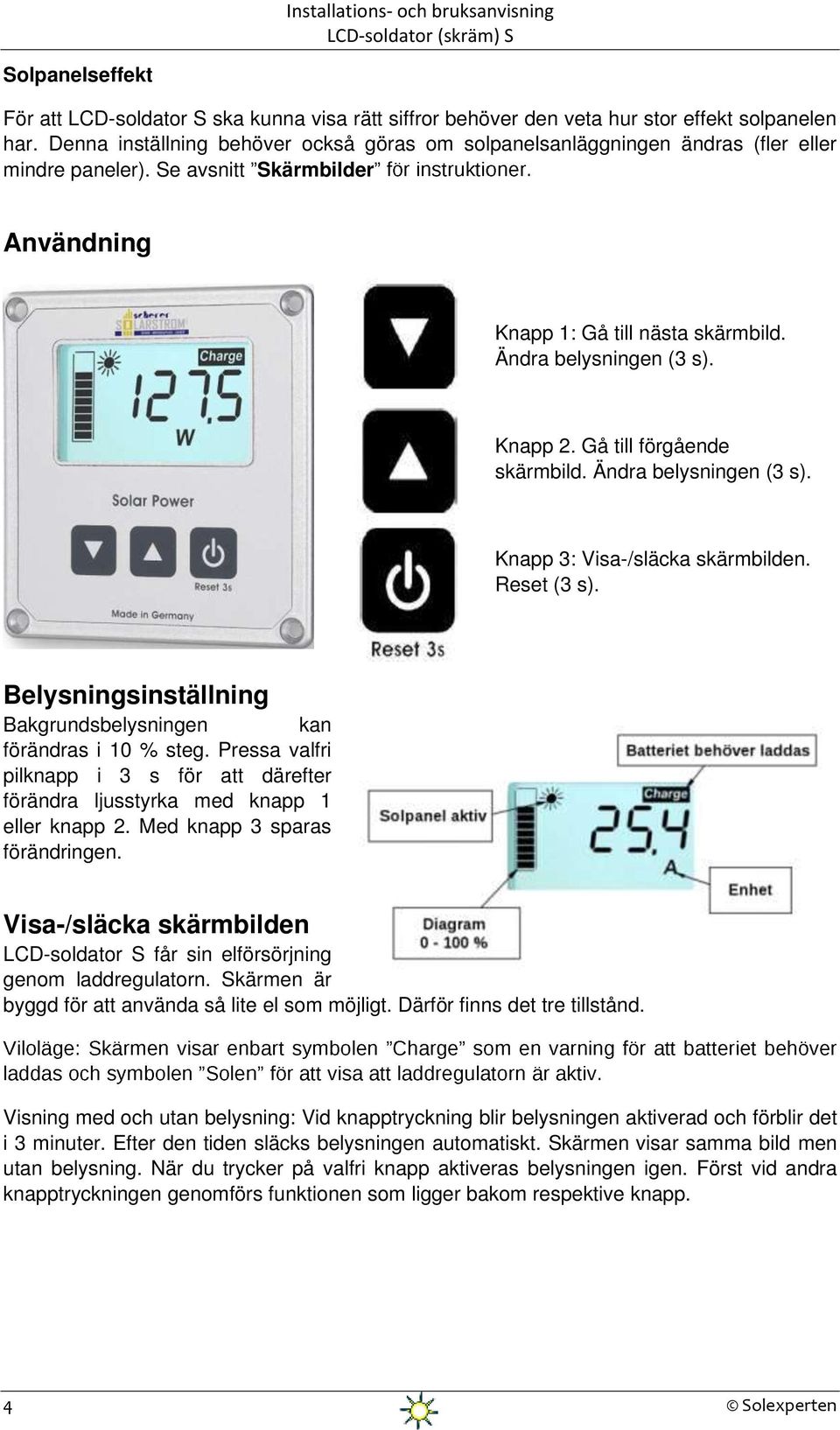

4 Solpanelseffekt För att LCD-soldator S ska kunna visa rätt siffror behöver den veta hur stor effekt solpanelen har. Denna inställning behöver också göras om solpanelsanläggningen ändras (fler eller mindre paneler). Se avsnitt Skärmbilder Användning Knapp 1: Gå till nästa skärmbild. Ändra belysningen (3 s). Knapp 2. Gå till förgående skärmbild. Ändra belysningen (3 s). Knapp 3: Visa-/släcka skärmbilden. Reset (3 s). Belysningsinställning Bakgrundsbelysningen kan förändras i 10 % steg. Pressa valfri pilknapp i 3 s för att därefter förändra ljusstyrka med knapp 1 eller knapp 2. Med knapp 3 sparas förändringen. Visa-/släcka skärmbilden LCD-soldator S får sin elförsörjning genom laddregulatorn. Skärmen är byggd för att använda så lite el som möjligt. Därför finns det tre tillstånd. Visning med och utan belysning: Vid knapptryckning blir belysningen aktiverad och förblir det i 3 minuter. Efter den tiden släcks belysningen automatiskt. Skärmen visar samma bild men utan belysning. När du trycker på valfri knapp aktiveras belysningen igen. Först vid andra knapptryckningen genomförs funktionen som ligger bakom respektive knapp. 4 Solexperten

Gå till förgående skärmbild. Ändra belysningen (3 s). Knapp 3: Visa-/släcka skärmbilden. Reset (3 s). Belysningsinställning Bakgrundsbelysningen kan förändras i 10 % steg.

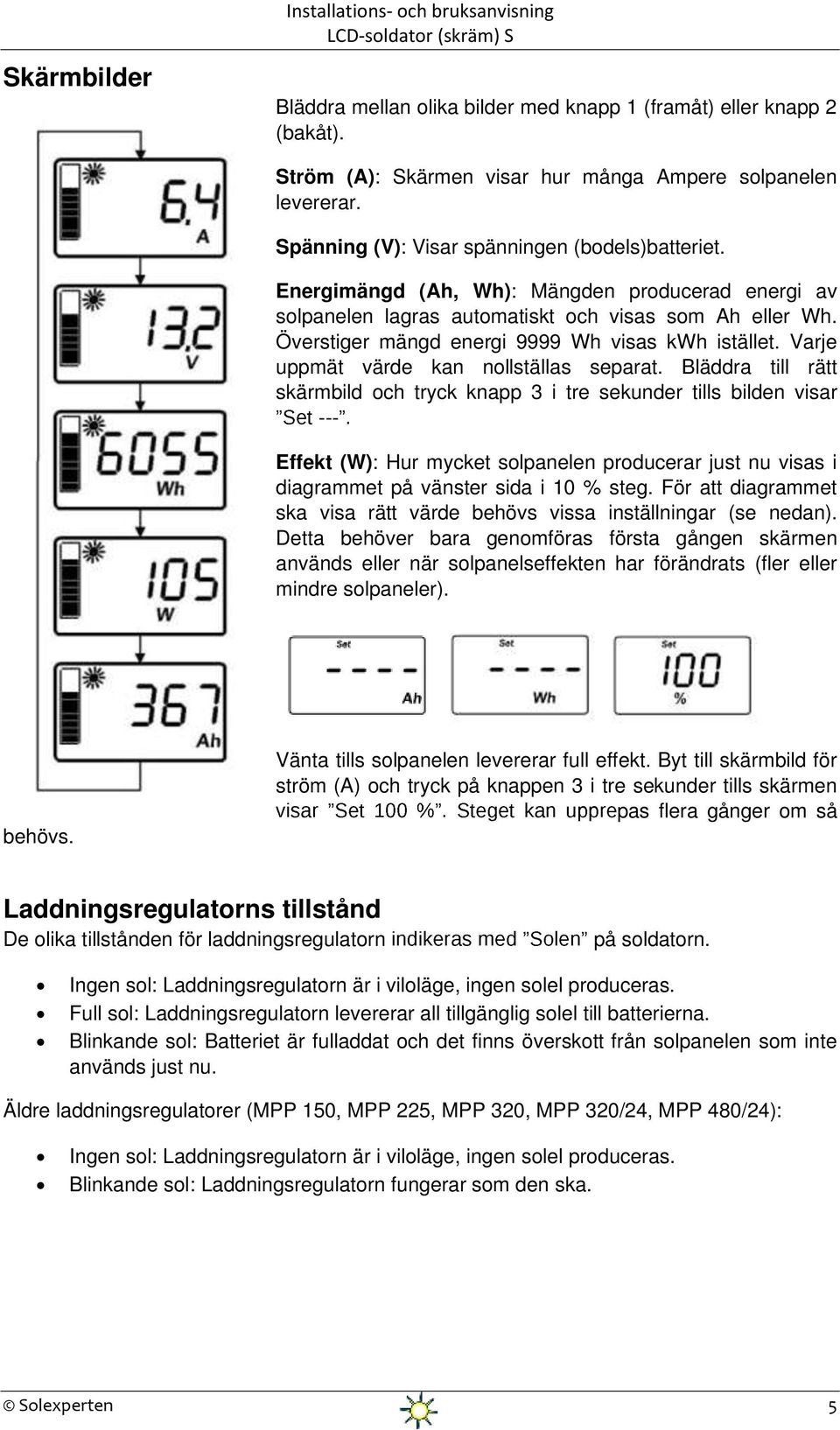

5 Skärmbilder Installations- och bruksanvisning Bläddra mellan olika bilder med knapp 1 (framåt) eller knapp 2 (bakåt). Ström (A): Skärmen visar hur många Ampere solpanelen levererar. Spänning (V): Visar spänningen (bodels)batteriet. Energimängd (Ah, Wh): Mängden producerad energi av solpanelen lagras automatiskt och visas som Ah eller Wh. Överstiger mängd energi 9999 Wh visas kwh istället. Varje uppmät värde kan nollställas separat. Bläddra till rätt skärmbild och tryck knapp 3 i tre sekunder tills bilden visar --- Effekt (W): Hur mycket solpanelen producerar just nu visas i diagrammet på vänster sida i 10 % steg. För att diagrammet ska visa rätt värde behövs vissa inställningar (se nedan). Detta behöver bara genomföras första gången skärmen används eller när solpanelseffekten har förändrats (fler eller mindre solpaneler). behövs. Vänta tills solpanelen levererar full effekt. Byt till skärmbild för ström (A) och tryck på knappen 3 i tre sekunder tills skärmen pas flera gånger om så Laddningsregulatorns tillstånd De olika tillstånden för laddningsregulatorn på soldatorn. Ingen sol: Laddningsregulatorn är i viloläge, ingen solel produceras. Full sol: Laddningsregulatorn levererar all tillgänglig solel till batterierna. Blinkande sol: Batteriet är fulladdat och det finns överskott från solpanelen som inte används just nu. Äldre laddningsregulatorer (MPP 150, MPP 225, MPP 320, MPP 320/24, MPP 480/24): Ingen sol: Laddningsregulatorn är i viloläge, ingen solel produceras. Blinkande sol: Laddningsregulatorn fungerar som den ska. Solexperten 5

Överstiger mängd energi 9999 Wh visas kwh istället. Varje uppmät värde kan nollställas separat.

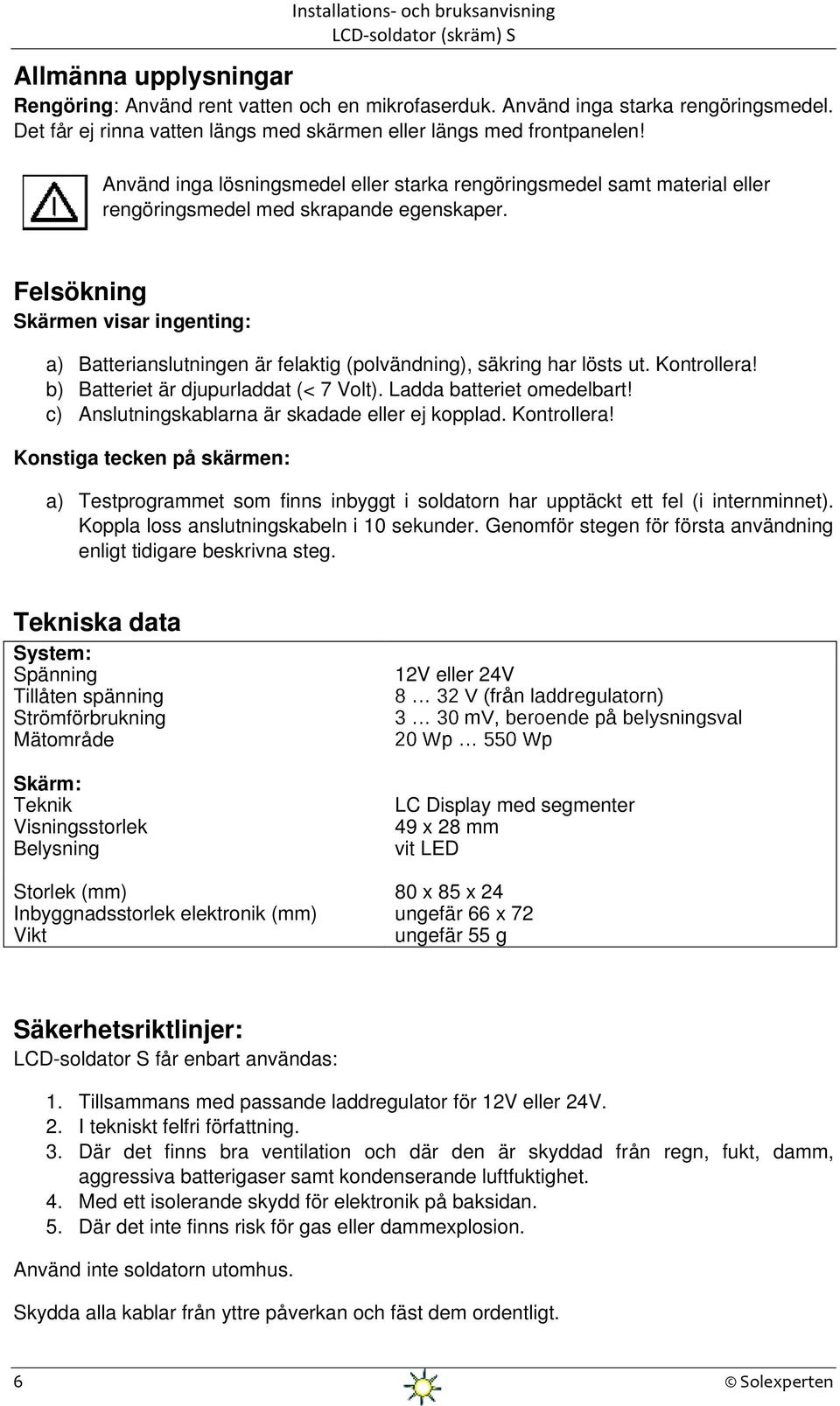

6 Allmänna upplysningar Rengöring: Använd rent vatten och en mikrofaserduk. Använd inga starka rengöringsmedel. Det får ej rinna vatten längs med skärmen eller längs med frontpanelen! Använd inga lösningsmedel eller starka rengöringsmedel samt material eller rengöringsmedel med skrapande egenskaper. Felsökning Skärmen visar ingenting: a) Batterianslutningen är felaktig (polvändning), säkring har lösts ut. Kontrollera! b) Batteriet är djupurladdat (< 7 Volt). Ladda batteriet omedelbart! c) Anslutningskablarna är skadade eller ej kopplad. Kontrollera! Konstiga tecken på skärmen: a) Testprogrammet som finns inbyggt i soldatorn har upptäckt ett fel (i internminnet). Koppla loss anslutningskabeln i 10 sekunder. Genomför stegen för första användning enligt tidigare beskrivna steg. Tekniska data System: Spänning Tillåten spänning Strömförbrukning Mätområde Skärm: Teknik Visningsstorlek Belysning 12V eller 24V LC Display med segmenter 49 x 28 mm vit LED Storlek (mm) 80 x 85 x 24 Inbyggnadsstorlek elektronik (mm) ungefär 66 x 72 Vikt ungefär 55 g Säkerhetsriktlinjer: LCD-soldator S får enbart användas: 1. Tillsammans med passande laddregulator för 12V eller 24V. 2. I tekniskt felfri författning. 3. Där det finns bra ventilation och där den är skyddad från regn, fukt, damm, aggressiva batterigaser samt kondenserande luftfuktighet. 4. Med ett isolerande skydd för elektronik på baksidan. 5. Där det inte finns risk för gas eller dammexplosion. Använd inte soldatorn utomhus. Skydda alla kablar från yttre påverkan och fäst dem ordentligt. 6 Solexperten

Felsökning Skärmen visar ingenting: a) Batterianslutningen är felaktig (polvändning), säkring har lösts ut. Kontrollera! b) Batteriet är djupurladdat (< 7 Volt). Ladda batteriet omedelbart!

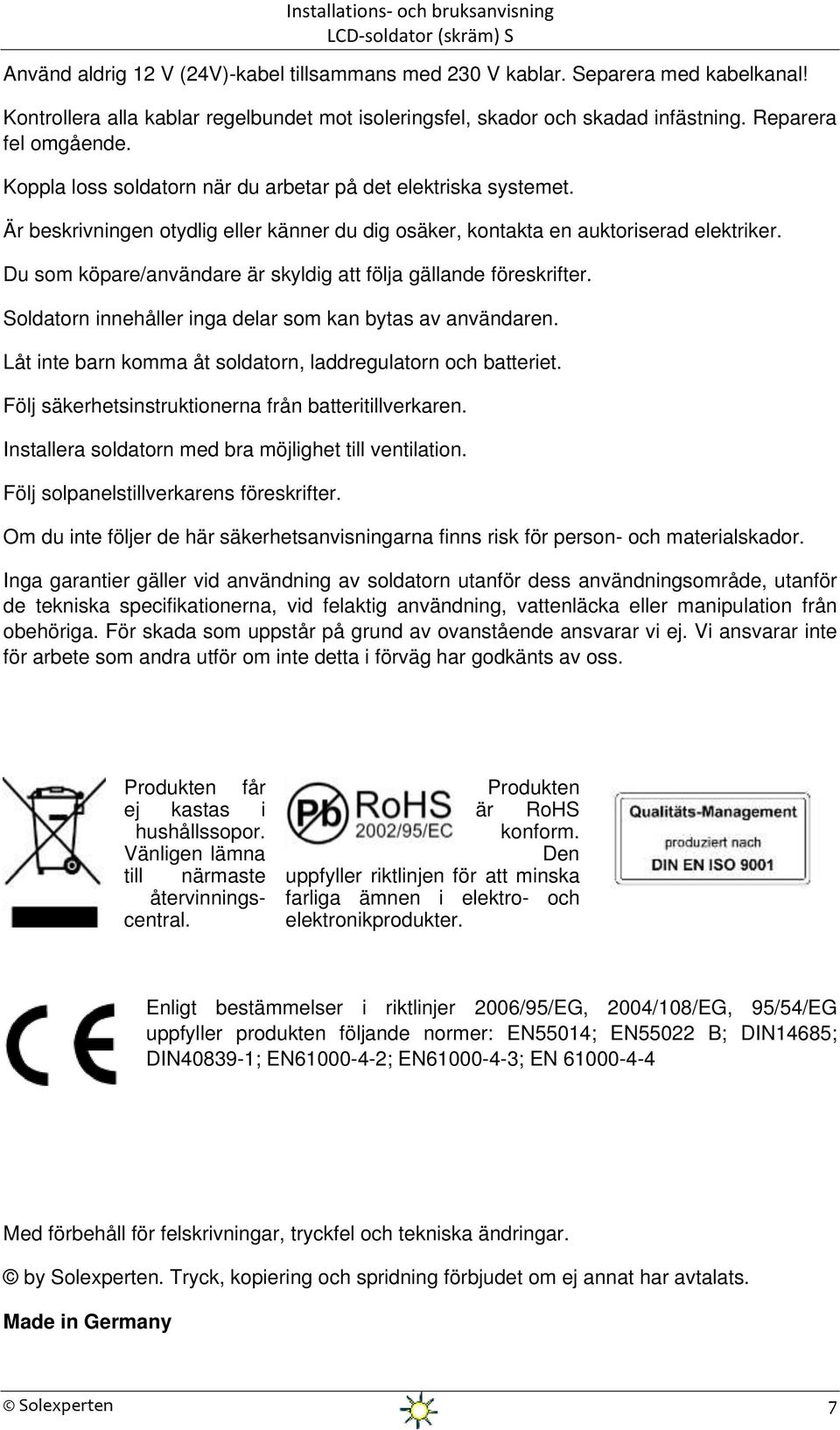

7 Använd aldrig 12 V (24V)-kabel tillsammans med 230 V kablar. Separera med kabelkanal! Kontrollera alla kablar regelbundet mot isoleringsfel, skador och skadad infästning. Reparera fel omgående. Koppla loss soldatorn när du arbetar på det elektriska systemet. Är beskrivningen otydlig eller känner du dig osäker, kontakta en auktoriserad elektriker. Du som köpare/användare är skyldig att följa gällande föreskrifter. Soldatorn innehåller inga delar som kan bytas av användaren. Låt inte barn komma åt soldatorn, laddregulatorn och batteriet. Följ säkerhetsinstruktionerna från batteritillverkaren. Installera soldatorn med bra möjlighet till ventilation. Följ solpanelstillverkarens föreskrifter. Om du inte följer de här säkerhetsanvisningarna finns risk för person- och materialskador. Inga garantier gäller vid användning av soldatorn utanför dess användningsområde, utanför de tekniska specifikationerna, vid felaktig användning, vattenläcka eller manipulation från obehöriga. För skada som uppstår på grund av ovanstående ansvarar vi ej. Vi ansvarar inte för arbete som andra utför om inte detta i förväg har godkänts av oss. Produkten får ej kastas i hushållssopor. Vänligen lämna till närmaste återvinningscentral. Produkten är RoHS konform. Den uppfyller riktlinjen för att minska farliga ämnen i elektro- och elektronikprodukter. Enligt bestämmelser i riktlinjer 2006/95/EG, 2004/108/EG, 95/54/EG uppfyller produkten följande normer: EN55014; EN55022 B; DIN14685; DIN ; EN ; EN ; EN Med förbehåll för felskrivningar, tryckfel och tekniska ändringar. by Solexperten. Tryck, kopiering och spridning förbjudet om ej annat har avtalats. Made in Germany Solexperten 7

Du som köpare/användare är skyldig att följa gällande föreskrifter. Soldatorn innehåller inga delar som kan bytas av användaren. Låt inte barn komma åt soldatorn, laddregulatorn och batteriet.
