1 för MT-5 soldator (skärm) Passande till: Tracer RN laddningsregulator V 1.60 Bråten Vitsand 406, Torsby, +46 (0) fragor@solexperten.se,

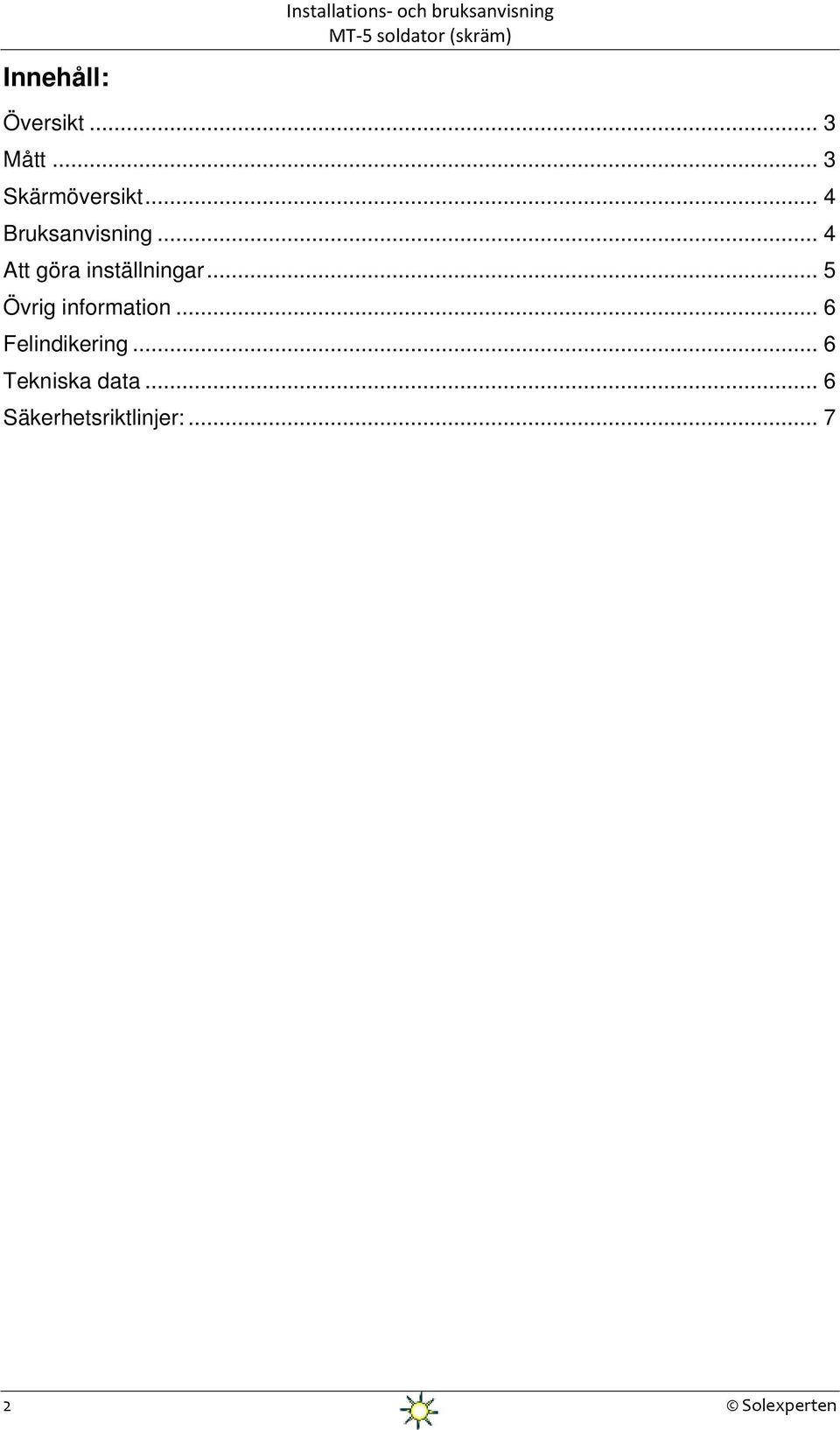

2 Innehåll: Installations- och bruksanvisning Översikt... 3 Mått... 3 Skärmöversikt... 4 Bruksanvisning... 4 Att göra inställningar... 5 Övrig information... 6 Felindikering... 6 Tekniska data... 6 Säkerhetsriktlinjer: Solexperten

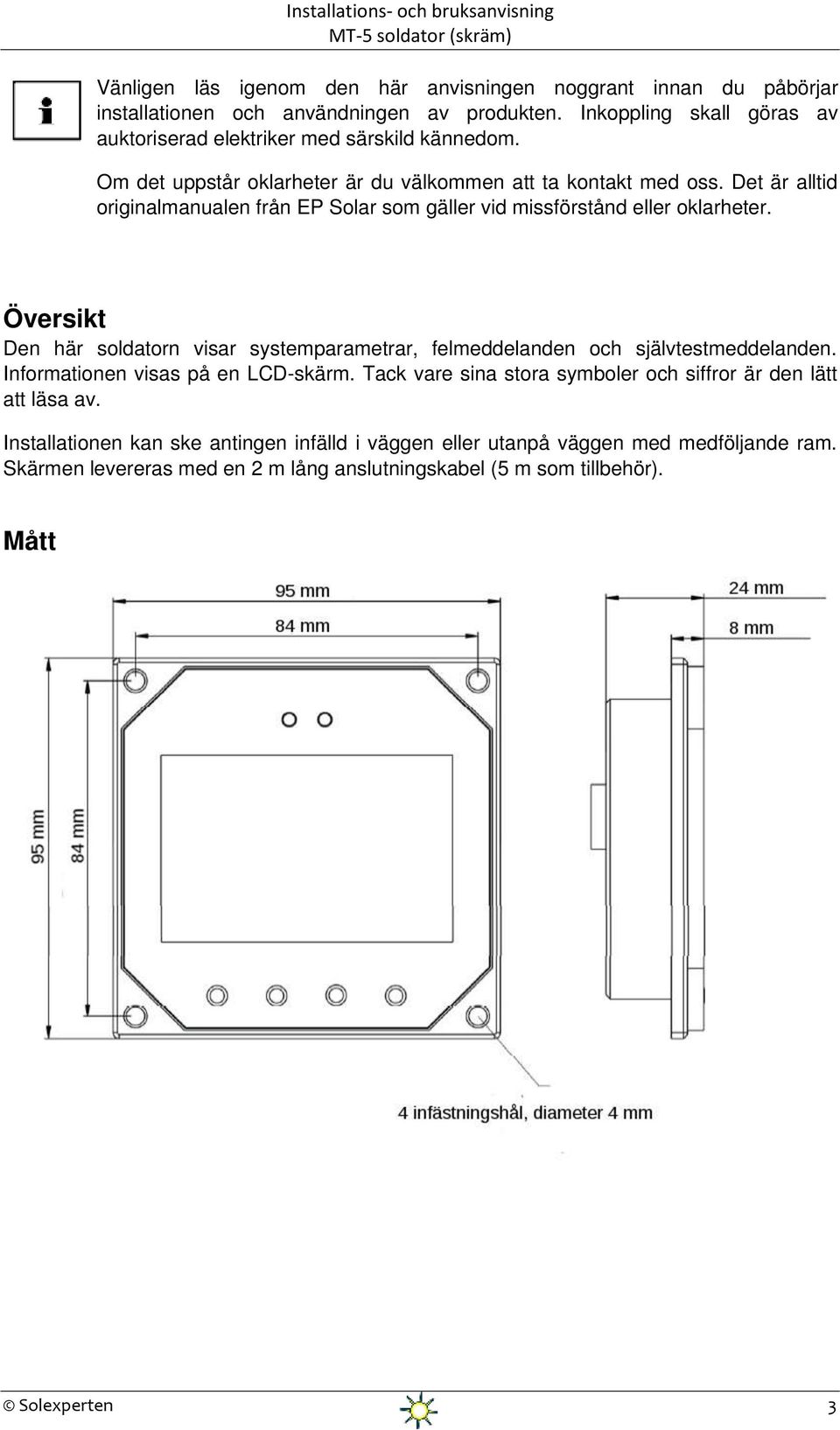

3 Vänligen läs igenom den här anvisningen noggrant innan du påbörjar installationen och användningen av produkten. Inkoppling skall göras av auktoriserad elektriker med särskild kännedom. Om det uppstår oklarheter är du välkommen att ta kontakt med oss. Det är alltid originalmanualen från EP Solar som gäller vid missförstånd eller oklarheter. Översikt Den här soldatorn visar systemparametrar, felmeddelanden och självtestmeddelanden. Informationen visas på en LCD-skärm. Tack vare sina stora symboler och siffror är den lätt att läsa av. Installationen kan ske antingen infälld i väggen eller utanpå väggen med medföljande ram. Skärmen levereras med en 2 m lång anslutningskabel (5 m som tillbehör). Mått Solexperten 3

4 Skärmöversikt Installations- och bruksanvisning Ovanför skärmen f ett fel har upptäckts. batteriet laddas eller om LCD skärmen har en belysning som tänds varje gång du trycker på en knapp. Efter 30 s släcks belysningen automatiskt för att spara energi. Bruksanvisning I alla efterföljande stycken benämner vi knapparna under skärmen med siffrorna 1 till 4 (från vänster till höger). Skärmen visar följande värden (använd knapp 2 eller 3 för att bläddra): Solpanelsspänning (V) Batterispänning (V), ström till batteriet (A) Spänning förbrukare (V), ström till förbrukare (A) Batterikapacitet (Ah), temperatur laddningsregulator ( C) Energiinnehåll batteriet (%), temperaturkompensation (mv/ C) Energiinnehåll batteriet (Ah), batterityp Inställning timer 1, inställning timer 2 Av förbrukare använd energimängd (Ah, Wh) OBS: Laddningsregulatorer av typ Tracer använder MPPT-teknik. Detta medför att spänningen (V) och ström (A) från solpanelen inte är samma som laddningsspänning och laddningsström till batteriet. 4 Solexperten

5 När den här symbolen visas befinner du dig i inställningsläget. Att göra inställningar Skärmbelysningen måste vara tänd för att komma till inställningarna. Välj knapp 1 för att komma till inställningarna. Genom att trycka på knapparna 2 eller 3 kan du förändra värdena. Med ett nytt knapptryck på 1 sparas ändringarna. Om du vill lämna inställningarna utan ändringar väljer du knapp 4. Inställning för batterikapacitet Standardvärden för batterikapacitet är 200 Ah. Möjliga inställningsvärden är 10 Ah 900 Ah. Ställ in rätt batterikapacitet genom att först bläddra till skärmen där batterikapaciteten och temperaturen visas. Välj nu först knapp 1 för att sedan ställa in rätt kapacitet med knapparna 2 och 3. Spara ändringarna genom att välja knapp 1 igen. Temperaturkompensation Möjliga inställningsbara värden är 0 till -10 mv. Bläddra först till skärmen där temperaturkompensationen visas. Välj nu först knapp 1 för att sedan välja rätt temperaturkompensation med knapparna 2 eller 3. Spara med knapp 1. Väljer du 0 som värden sker ingen temperaturkompensation. Batterityp Laddningsregulatorn kan anpassas till tre olika batterityper: gel (GEL), slutna AGM (SEL) och öppna bly-syra batterier (FLD). Bläddra till skärmen där batterikapacitet och batterityp visas. Välj knapp 1 för att sedan byta till rätt batterityp med knapparna 2 eller 3. Spara inställningen med en knapptryckning på knapp 1. Timer 1 och 2 Laddningsregulatorn har två inbyggda timer. För detaljerad beskrivning av vad de olika siffrorna för timern betyder se bruksanvisningen till laddningsregulatorn. Solexperten 5

6 Bläddra till skärmen där inställningarna för timern visas. Välj först knapp 1 för att sedan förändra siffrorna med hjälp av knapparna 2 och 3. Spara inställningarna genom att trycka på knapp 1. Om timer 1 är inställd på manuell på och av (se bruksanvisning för laddningsregulatorn för mer information) kan du enkelt slå på eller av förbrukare genom att trycka på knapp 4 (oavsett vilken skärmbild som visas). Övrig information Laddningsregulatorn nollställer alla sparade värden för amperetimmar (Ah) när de når 999. Varje streck i batterisymbolen motsvarar 20 % batterikapacitet. Batterikapaciteten mäts inte exakt utan är en uppskattning utifrån batterispänning. Mätvärden från laddningsregulatorn skickas var tionde sekund till skärmen. Den visade energimängden (Ah) uppstår genom addition av laddningsströmen till batteriet under en timme. Laddningsström under 0,2 A tas inte med i beräkningen. Skärmen visar bara information när den är kopplad till laddningsregulatorn. Kopplingen fungerar som signalkabel och energiförsörjning. Felindikation V felmeddelandena/felmeddelandet. Tekniska data Batterispänning 12V eller 24V Strömförbrukning < 15 ma, belysning och LED släkt Arbetstemperaturområde -10 till +40 C Kabellängd 2 m/som tillbehör: 5m Kabelanslutning RJ45 6 Solexperten

7 Säkerhetsriktlinjer: LCD-soldator MT-5 får enbart användas: Installations- och bruksanvisning 1. Tillsammans med passande laddregulator för 12V eller 24V. 2. I tekniskt felfri författning. 3. Där det finns bra ventilation och där den är skyddad från regn, fukt, damm, aggressiva batterigaser samt kondenserande luftfuktighet. 4. Med ett isolerande skydd för elektronik på baksidan. 5. Där det inte finns risk för gas eller dammexplosion. Använd inte soldatorn utomhus. Skydda alla kablar från yttre påverkan och fäst dem ordentligt. Använd aldrig 12 V (24V)-kabel tillsammans med 230 V kablar. Separera med kabelkanal! Kontrollera alla kablar regelbundet mot isoleringsfel, skador och skadad infästning. Åtgärda fel omgående. Koppla loss soldatorn när du arbetar på det elektriska systemet. Är beskrivningen otydlig eller känner du dig osäker, kontakta en auktoriserad elektriker. Du som köpare/användare är skyldig att följa gällande föreskrifter. Soldatorn innehåller inga delar som kan bytas av användaren. Låt inte barn komma åt soldatorn, laddregulatorn och batteriet. Följ säkerhetsinstruktionerna från batteritillverkaren. Installera soldatorn med bra möjlighet till ventilation. Följ solpanelstillverkarens föreskrifter. Om du inte följer de här säkerhetsanvisningarna finns risk för person- och materialskador. Inga garantier gäller vid användning av soldatorn utanför dess användningsområde, utanför de tekniska specifikationerna, vid felaktig användning, vattenläcka eller manipulation genom obehöriga. För skada som uppstår på grund av ovanstående ansvarar vi ej. Vi ansvarar inte för arbete som andra utför om inte detta i förväg har godkänts av oss. Produkten får ej kastas i hushållssopor. Vänligen lämna till närmaste återvinningscentral. Med förbehåll för felskrivningar, tryckfel och tekniska ändringar. by Solexperten. Tryck, kopiering och spridning förbjudet om ej annat har avtalats. Solexperten 7
