Instruktioner för batteriladdare FERVE F

Transkript

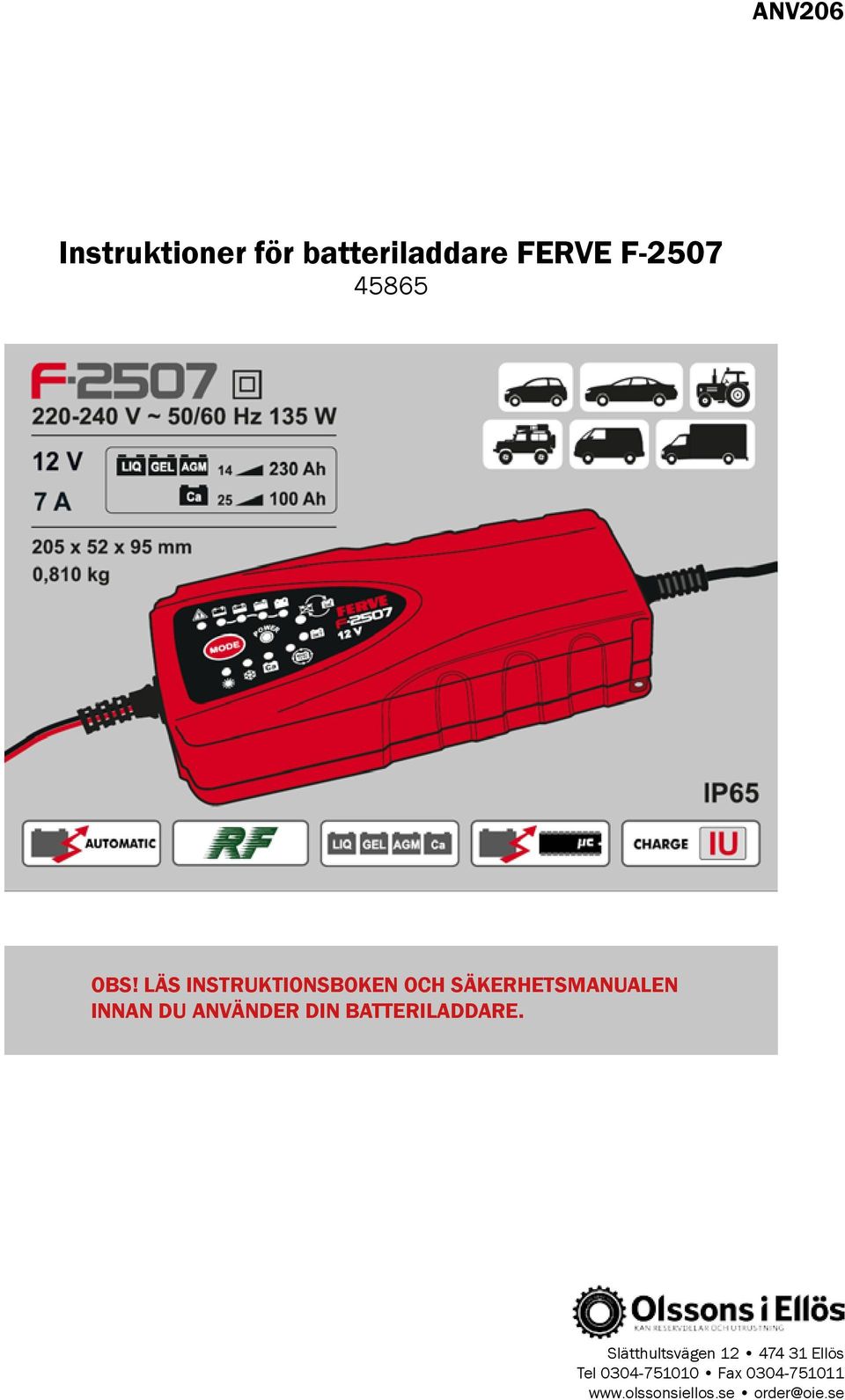

1 ANV206 Instruktioner för batteriladdare FERVE F OBS! LÄS INSTRUKTIONSBOKEN OCH SÄKERHETSMANUALEN INNAN DU ANVÄNDER DIN BATTERILADDARE.

2 Laddning av syrabatterier och GEL-batterier batteriladdaren (C). Om klammorna placeras fel tänds varningslampan. Sätt klammorna rätt innan du fortsätter ladda. Koppla FERVE F-2507 laddaren till vägguttaget (D). LED POWER lampan tänds och laddningsprocessen börjar. Tryck på MODE-knappen tills sol - lampan tänds. De övre fyra lamporna indikerar batteriets laddstatus och de tänds allt eftersom laddningen fortskrider. Laddningsstatus Exempel: Om batteriets laddning är under 25% blinkar den första lampan. När alla fyra lamporna lyser med fast sken är batteriet fullt laddat och laddaren kan kopplas bort. Koppla ur laddaren från vägguttaget (A), tag sedan bort den svarta klamman (B) och sedan den röda (C). Om du istället lämnar laddaren inkopplad så kommer laddaren att hålla batteriet fulladdat hela tiden.

3 Laddning av AGM-batterier samt laddning av alla batterityper vid temperaturer under 3 C batteriladdaren (C). Om klammorna placeras fel tänds varningslampan. Sätt klammorna rätt innan du fortsätter ladda. Koppla FERVE F-2507 laddaren till vägguttaget (D). LED POWER lampan tänds och laddningsprocessen börjar. OBS: Om det inte är ett AGM-batteri så använd bara följande funktion om temperaturen är under 3 C. Tryck på MODE-knappen tills snöflinge -lampan tänds. De övre fyra lamporna indikerar batteriets laddstatus och de tänds allt eftersom laddningen fortskrider. Laddningsstatus Exempel: Om batteriets laddning är under 25% blinkar den första lampan. När alla fyra lamporna lyser med fast sken är batteriet fullt laddat och laddaren kan kopplas bort. Koppla ur laddaren från vägguttaget (A), tag sedan bort den svarta klamman (B) och sedan den röda (C). Om du istället lämnar laddaren inkopplad så kommer laddaren att hålla batteriet fulladdat hela tiden.

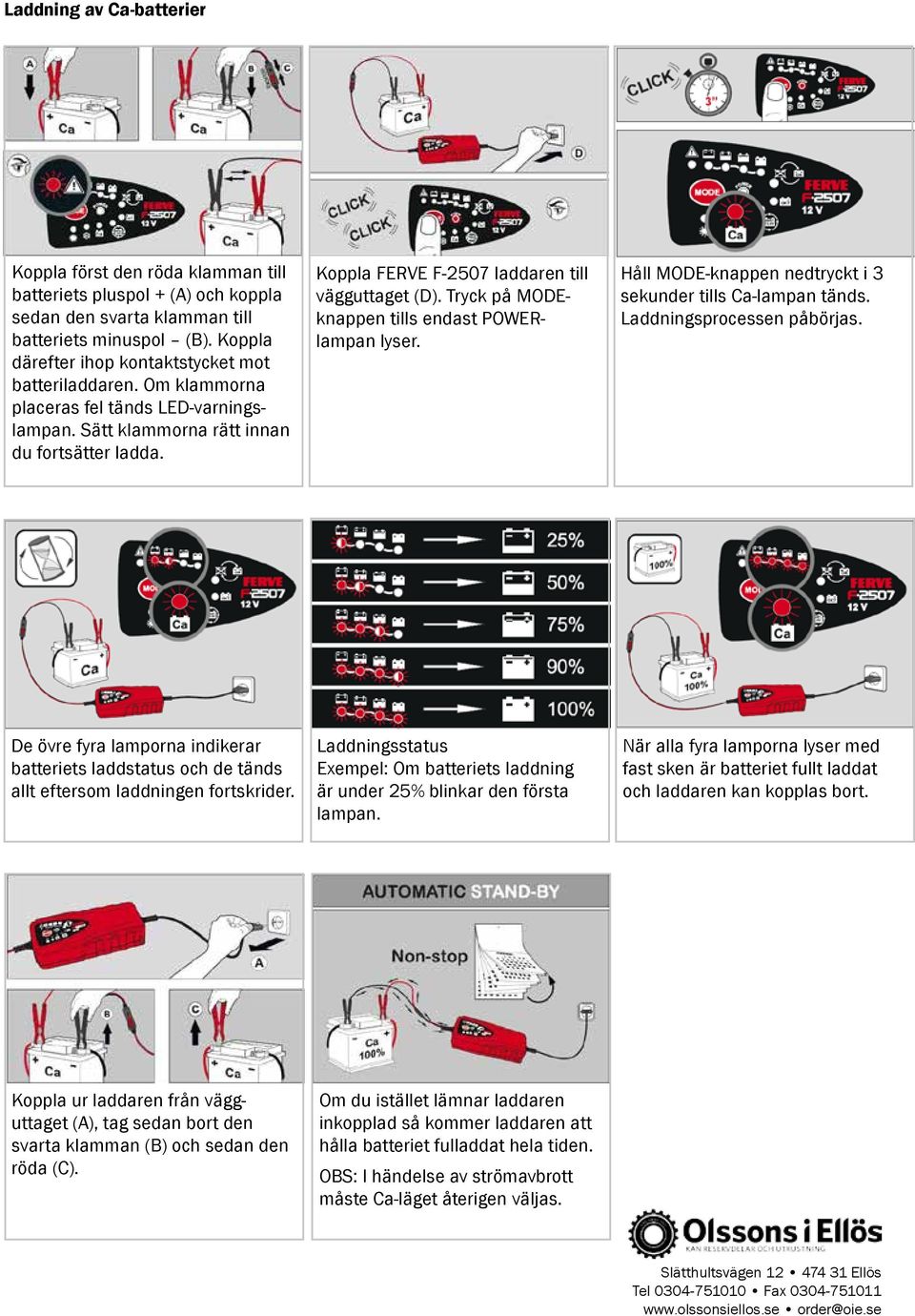

4 Laddning av Ca-batterier batteriladdaren. Om klammorna placeras fel tänds LED-varningslampan. Sätt klammorna rätt innan du fortsätter ladda. Koppla FERVE F-2507 laddaren till vägguttaget (D). Tryck på MODEknappen tills endast POWERlampan lyser. Håll MODE-knappen nedtryckt i 3 sekunder tills Ca-lampan tänds. Laddningsprocessen påbörjas. De övre fyra lamporna indikerar batteriets laddstatus och de tänds allt eftersom laddningen fortskrider. Laddningsstatus Exempel: Om batteriets laddning är under 25% blinkar den första lampan. När alla fyra lamporna lyser med fast sken är batteriet fullt laddat och laddaren kan kopplas bort. Koppla ur laddaren från vägguttaget (A), tag sedan bort den svarta klamman (B) och sedan den röda (C). Om du istället lämnar laddaren inkopplad så kommer laddaren att hålla batteriet fulladdat hela tiden. OBS: I händelse av strömavbrott måste Ca-läget återigen väljas.

5 Underhållsladdning (13,6V) för att hålla batteriets kapacitet på 100% batteriladdaren. Om klammorna placeras fel tänds LED-varningslampan. Sätt klammorna rätt innan du fortsätter ladda. Koppla FERVE F-2507 laddaren till vägguttaget (D). LED POWER lampan tänds och laddningsprocessen börjar. Tryck på MODE-knappen tills 13,6V -lampan börjar blinka. Om du låter laddaren vara inkopplad så kommer den att hålla batteriet konstant på 13,6V. OBS. I händelse av strömavbrott så måste 13,6V -läget återigen väljas.

6 Recond-läge rekommenderas för djupt urladdade bly-syra batterier batteriladdaren. Om klammorna placeras fel tänds LED-varningslampan. Sätt klammorna rätt innan du fortsätter ladda. Koppla FERVE F-2507 laddaren till vägguttaget (D). POWER-lampan tänds och laddningsprocessen börjar. Om POWER-lampan lyser konstant är batteriet felaktigt eller sulfaterat. Tryck på MODE-knappen tills Ok? - lampan börjar blinka. Recondprocessen påbörjas. Ok? -lampan blinkar med 1 sekunds intervall. Om den fortsätter blinka med 1 sekunds intervall efter 4 timmar kan batteriet inte räddas utan måste bytas ut. Om Ok? -lampan blinkar med intervall 0,5 sek lys och 1 sek släckt så kan batteriet räddas. För att testa så starta laddningsprocessen. Om POWER-lampan lyser konstant och det inte är möjligt att välja laddläge måste batteriet bytas ut.

7 Läge för byte av batteri. Används med fördel när man vill behålla spänning till fordonet vid batteribyte. 1) Koppla laddaren till vägguttag utan att ha kopplat på klammorna. 2) POWER-lampan tänds. 3) och 4) Tryck och håll ner MODEknappen i 3 sekunder tills båda symbolerna enligt bild 4 lyser samtidigt. 5) Koppla klammorna på batterikabelskorna, först den röda till plus (A) och sedan den svarta till minus (B). Stäng av motorn och elektronik såsom belysning, radio m.m. 6) Lyft bort kabelskorna från batteriet, laddaren förser nu fordonets elektronik med spänning. 7) Ersätt batteriet. 8) Fäst kabelskorna på det nya batteriet. Tryck på MODE-knappen tills POWER-lampan tänds och laddaren slutar då förse batteriet med spänning. Koppla ur laddaren från vägguttaget (A), tag sedan bort den svarta klamman (B) och sedan den röda (C).

8 Tillbehör Laddaren levereras med laddkabel för fast installation mot batteriet. Koppla den röda rundkabelskon till batteriets pluspol + (A) och sedan den svarta rundkabelskon till därefter kontaktstycket mot laddaren (C). Om kablarna förväxlats kommer varningslampan att tändas. Koppla kablarna rätt innan du fortsätter med laddningen.
