CTEK MXTS 70 MXTS 70 12V/70A 24V/35A PROGRAM. Ca/Ca- fulladdat. (Ah och info) START PAUSE MODE. Ah & info SET. Amp AGM POWER- AGM GEL NORMAL-

Transkript

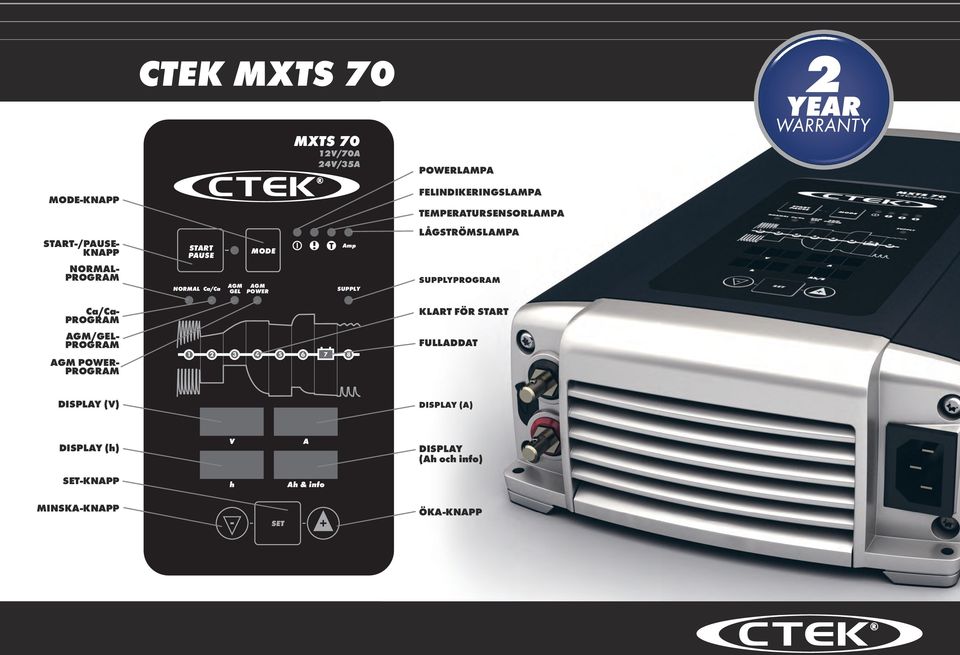

1 CTEK MXTS 70 MXTS 70 24V/35A POWERLAMPA MODE-knapp FELINDIKERINGSLAMPA TEMPERATURSENSORLAMPA StaRT-/PauSEknapp NORMAL- PROGRAM START PAUSE NORMAL Ca/Ca AGM GEL MODE AGM POWER Amp LÅGSTRÖMSLAMPA supplyprogram Ca/Ca- PROGRAM AGM/GEL- PROGRAM AGM POWER- PROGRAM KLART FÖR StaRT fulladdat DISPLAY (V) DISPLAY (A) DISPLAY (h) V A DISPLAY (Ah och info) SET-knapp h Ah & info MINSKA-knapp SET ÖKA-knapp

2 CTEK MXTS 70 START 24V/35A MODE PAUSE 24V/35A NORMAL INDIKERINGSLAMPOR: AGM AGM Ca/Ca StaRT-/PauSE-lampa GEL POWER Amp 24V/35A Anger MODE att laddning inte påbörjats eller har avbrutits. Starta/återta laddningen med START-/PAUSE-knappen. POWERLAMPA TART Anger att nätspänningen Amp är ansluten. MODE USE 24V/35A NORMAL Ca/Ca AGM AGM GEL POWER felindikeringslampa Anger Amp att ett fel har uppstått. MODE 1 Beskrivning 2 finns 3 under 4FELKODER återställ felet och avbryt laddningen med START-/PAUSE-knappen. L Ca/Ca AGM AGM GEL POWER temperatursensorlampa Amp Anger att temperaturgivaren är aktiverad. Ca AGM MODE AGM Spänningen justeras automatiskt så att laddningen optimeras efter GEL POWER temperaturen lågströmslampa Amp Anger att maximala strömmen är begränsad. AGM MODE AGM GEL POWER V A AGM POWER h MXTS 70 Ah & info 24V/35A INDIKERINGSLAMPOR, DISPLAYER OCH FELKODER MXTS 70 24V/35A MXTS 70 MXTS 70 MXTS 70 START PAUSE MXTS V 8 A Amp /24 V INSTÄLLNINGAR FÖRE StaRT: DISPLAY (V) Visar inställd spänning Alternativ: 12/24 Volt DISPLAY (A) Visar inställd ström Alternativ: 70/50/40/30/20 A för 12V Alternativ: 35/25/20/15/10 A för 24 V 70 A/35 A kan bara väljas för supplyprogrammet. För Normal-, Ca/Ca-, AGM/GEL- och AGM Power-programmen är maximala ström 50 A/25 A. DISPLAY (h) Visar vilken parameter som ska ställas in Alternativ: U/A/ t h DISPLAY (Ah och info) Visar felkoder SET REALTIDSINDIKERINGAR UNDER LADDNING: DISPLAY (V) Visar utspänningen DISPLAY (A) Visar utströmmen DISPLAY (h) Alt. 1. Visar total laddningstid (minuter/timmar) Alt. 2. Visar förlupen tid innan fel uppstod DISPLAY (Ah och info) Alt.1. Visar total laddning sedan starten (minuter/timmar) Alt. 2. Visar felkoder tillsammans med felindikeringslampan A E01-E99 Ah & info 4 5V h V A A SET Ah & info

3 CTEK MXTS 70 LADDPROGRAM Välj program med MODE-knappen. Ställ in parametrar enligt anvisningarna under "LADDNING" (6 8). Starta valt program med START-/PAUSE-knappen Tabellen förklarar de olika laddningsprogrammen: Program Normal Ca/Ca AGM/GEL AGM Power Batteristorlek (Ah) Ah Ah Ah Ah Ah Ah Ah Ah Ah Ah Används för WET- och MF-batterier. Förklaring Används för Ca/Ca-batterier. Använd Ca/Ca-programmet för maximal laddning med minimal vätskeförlust. Inräknat REKONDITIONERINGS-steg (Recond). Rekonditionera batteriet en gång om året efter djupurladdning för att maximera livslängden och kapaciteten. För AGM- och GEL-batterier, för vilka rekommenderas lägre matningsspänning. För AGM-batterier, för vilka rekommenderas högre matningsspänning. Använd för 12 V-/24 V-matning eller för float-underhåll när 100 % batteri-kapacitet krävs. Supplyprogrammet aktiverar steg 7 utan tids- eller spänningsbegränsning. Med Supplyprogrammet klarar laddaren att ge 70 A/12 V eller 35 A/24 V under 30 sekunder. Temperaturområde -20 C +50 C (-4ºF +122ºF) -20 C +50 C (-4ºF +122ºF) -20 C +50 C (-4ºF +122ºF) -20 C +50 C (-4ºF +122ºF) -20 C +50 C (-4ºF +122ºF) Om strömmen är högre än rekommenderat kan det resultera i att batteriet inte laddas fullt. Om strömmen är lägre än rekommenderad tar laddningen längre tid. Angiven ström är högsta rekommenderade för batteriladdning. Om en strömförbrukare är inkopplad parallellt kan strömmen ökas med förbrukarens strömvärde. Vissa batteritillverkare kan rekommendera andra värden. Kontrollera med tillverkaren om du är osäker. Huvudregeln är att Gel-batterier ska laddas med strömstyrka i det lägre området, Power AGM i det högre och de flesta övriga typer i mellanområdet. 70 A/35 A kan bara väljas för Supplyprogrammet. VARNING Risk för kortslutning av batterikablarna. Anslut kablarna till laddaren innan de kopplas in på batteriet VARNING! Risk för elstötar om du vidrör plus- och minuspolerna under laddning Ström 12V Minsta batteristorlek Största batteristorlek Ström 24V Minsta batteristorlek Största batteristorlek 20 A 40 Ah 100 Ah 10 A 20 Ah 50 Ah 30 A 60 Ah 150 Ah 15 A 30 Ah 75 Ah 40 A 80 Ah 200 Ah 20 A 40 Ah 100 Ah 50 A 100 Ah - 25 A 50 Ah - 70 A* 100 Ah - 35 A* 50 Ah -

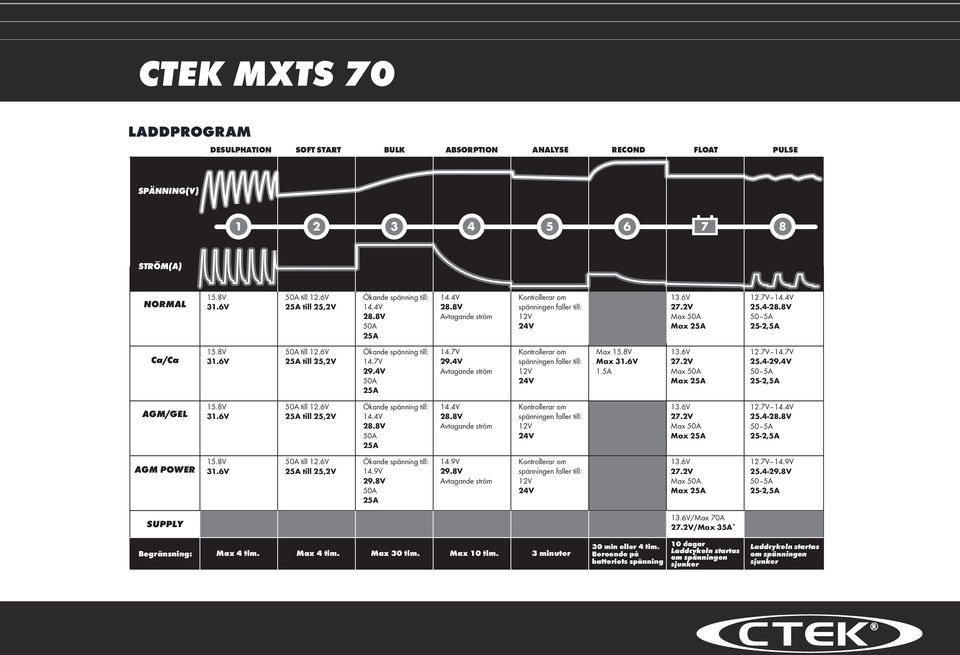

4 CTEK MXTS 70 LADDPROGRAM DESULPHATION SOFT START BULK ABSORPTION ANALYSE RECOND FLOAT PULSE SPÄNNING(V) STRÖM(A) NORMAL 15.8V 31.6V 50A till 12.6V 25A till 25,2V Ökande spänning till: 14.4V 28.8V 50A 25A 14.4V 28.8V Avtagande ström Kontrollerar om spänningen faller till: 12V 24V 13.6V 27.2V Max 50A Max 25A 12.7V 14.4V V 50 5A 25-2,5A Ca/Ca 15.8V 31.6V 50A till 12.6V 25A till 25,2V Ökande spänning till: 14.7V 29.4V 50A 25A 14.7V 29.4V Avtagande ström Kontrollerar om spänningen faller till: 12V 24V Max 15.8V Max 31.6V 1.5A 13.6V 27.2V Max 50A Max 25A 12.7V 14.7V V 50 5A 25-2,5A AGM/GEL 15.8V 31.6V 50A till 12.6V 25A till 25,2V Ökande spänning till: 14.4V 28.8V 50A 25A 14.4V 28.8V Avtagande ström Kontrollerar om spänningen faller till: 12V 24V 13.6V 27.2V Max 50A Max 25A 12.7V 14.4V V 50 5A 25-2,5A AGM POWER 15.8V 31.6V 50A till 12.6V 25A till 25,2V Ökande spänning till: 14.9V 29.8V 50A 25A 14.9V 29.8V Avtagande ström Kontrollerar om spänningen faller till: 12V 24V 13.6V 27.2V Max 50A Max 25A 12.7V 14.9V V 50 5A 25-2,5A 13.6V/Max 70A 27.2V/Max 35A * Begränsning: Max 4 tim. Max 4 tim. Max 30 tim. Max 10 tim. 3 minuter 30 min eller 4 tim. Beroende på batteriets spänning 10 dagar Laddcykeln startas om spänningen sjunker Laddcykeln startas om spänningen sjunker

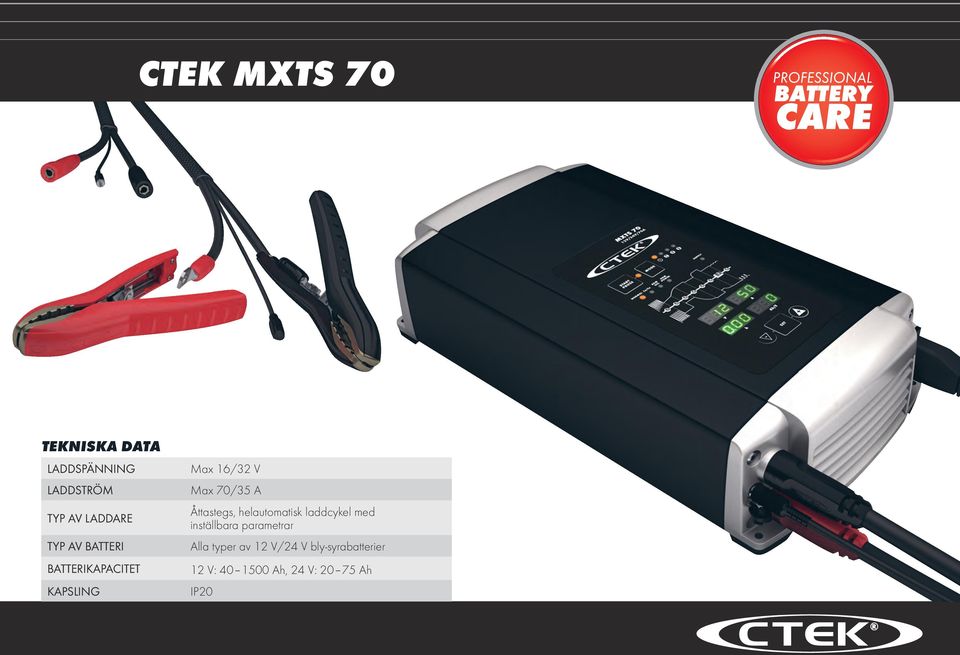

5 CTEK MXTS 70 TEKNISKA DATA LADDSPÄNNING LADDSTRÖM TYP AV LADDARE TYP AV BATTERI BATTERIKAPACITET KAPSLING Max 16/32 V Max 70/35 A Åttastegs, helautomatisk laddcykel med inställbara parametrar Alla typer av 12 V/24 V bly-syrabatterier 12 V: Ah, 24 V: Ah IP20

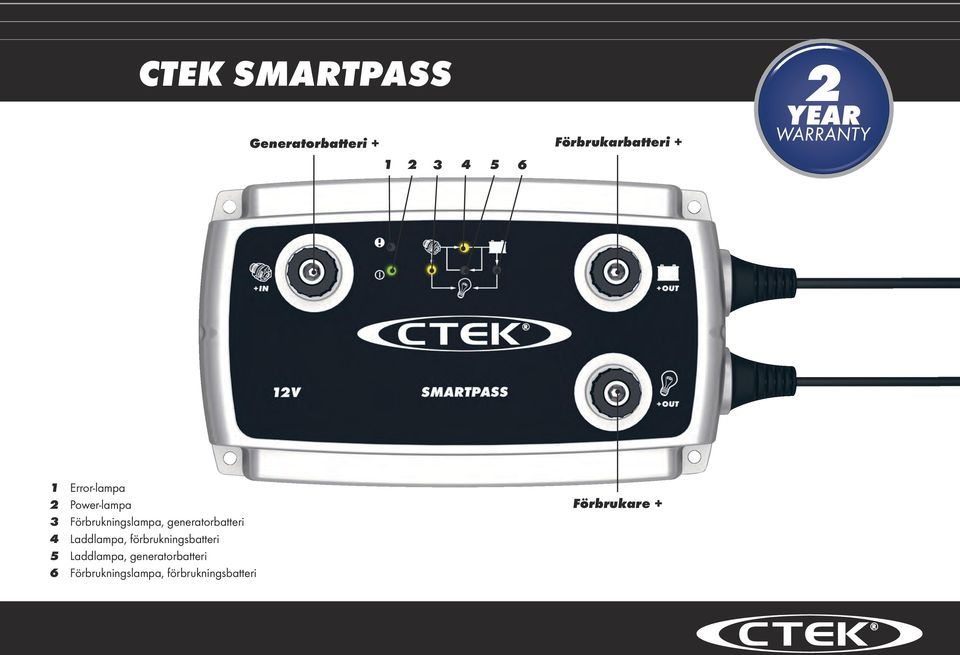

6 CTEK SMARTPASS Generatorbatteri + Förbrukarbatteri Error-lampa 2 Power-lampa 3 Förbrukningslampa, generatorbatteri 4 Laddlampa, förbrukningsbatteri 5 Laddlampa, generatorbatteri 6 Förbrukningslampa, förbrukningsbatteri Förbrukare +

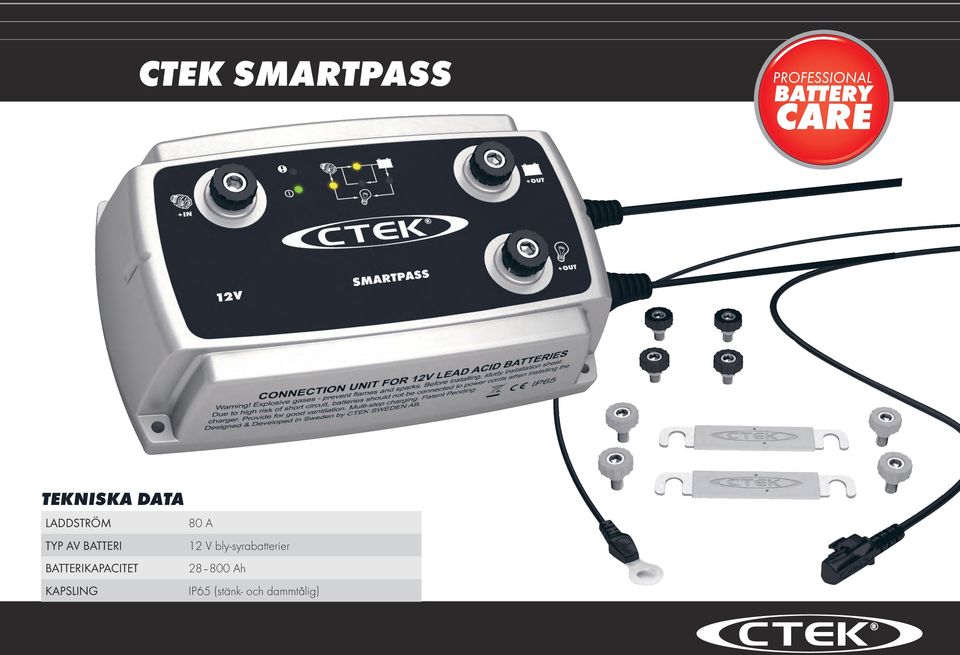

7 CTEK SMARTPASS TEKNISKA DATA LADDSTRÖM 80 A TYP AV BATTERI 12 V bly-syrabatterier BATTERIKAPACITET Ah KAPSLING IP65 (stänk- och dammtålig)

8 CTEK SMARTPASS LAMPFUNKTIONER SMARTPASS SMARTPASS LAMPINDIKERINGAR UNDER NORMAL DRIFT Lampa Tänd Blinkande Förklaring Power-lampa Förbrukningslampa, generatorbatteri Laddlampa, förbrukningsbatteri Förbrukningslampa, förbrukningsbatteri Laddlampa, generatorbatteri Error-lampa Laddaren är klar för användning Motorn körs Förbrukningsbatteriet laddas Förbrukare försörjs av förbrukningsbatteriet Generatorbatteriet underhålls av förbrukningsbatteriet Anger att det uppstått ett fel. Se tabellen nedan. För hög ström genom relät För hög ström genom relät För hög ström genom relät För hög ström från generator till förbrukningsbatteri. Förbrukare försörjs av generatorn Sänkt ström från generator till förbrukningsbatteri. Förbrukare försörjs av generatorn Förbrukare försörjs av generatorn. Batteriet laddas av D250S Dual-laddaren Pulsunderhållsladdning av startbatteriet SMARTPASS FELINDIKERINGAR Tänd lampa Blinkande lampa Förklaring Rekommendation Förbrukningsbatteriet överhettat Kontrollera konditionen och/eller installationen För hög ström genom eller för hög temperatur vid interna relät. För hög laddström till förbrukningsbatteriet. För hög ström genom eller för hög temperatur vid interna relät. För många förbrukare inkopplade samtidigt. För hög ström genom eller för hög temperatur vid interna relät. För hög ström till startbatteriet. För hög ström genom eller för hög temperatur vid interna relät. För många förbrukare inkopplade. Batteriövervakningen aktiverad. Förbrukningsbatteriet för lite laddat. Kontrollera förbrukningsbatteriet. Minska generatorstorleken eller parallellkoppla ytterligare en D250S DUAL. Förbrukningsbatteribanken för djupt urladdad. Överväg flyttning av apparaten. Sänk effektförbrukningen. Problem med startbatteriet, kontrollera batteriet. Flytta apparaten eller minska samtidig användning av förbrukare. Ladda förbrukningsbatteriet

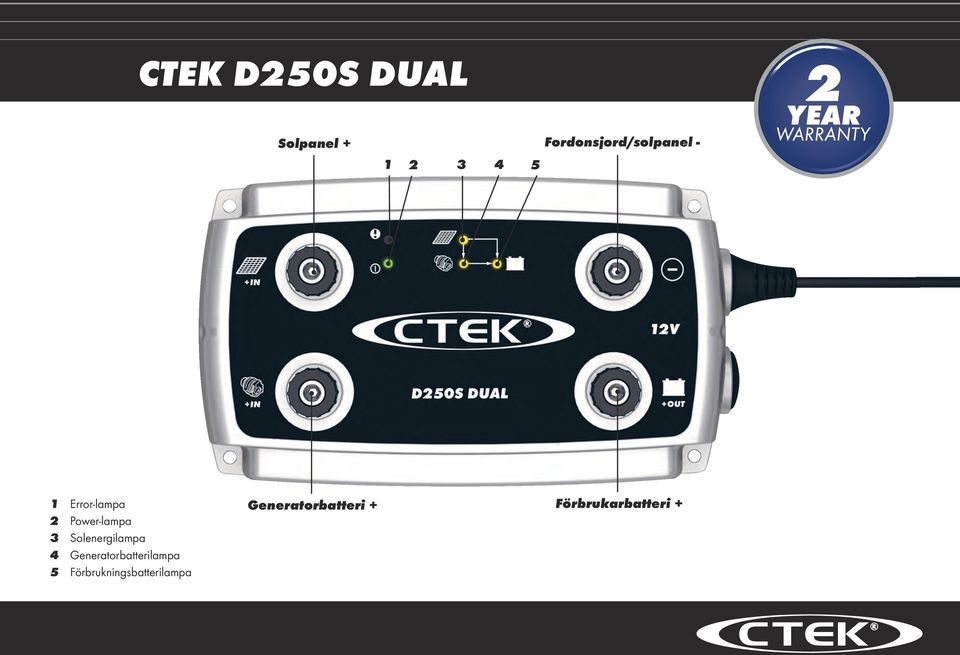

9 CTEK D250S DUAL Solpanel + Fordonsjord/solpanel Error-lampa 2 Power-lampa 3 Solenergilampa 4 Generatorbatterilampa 5 Förbrukningsbatterilampa Generatorbatteri + Förbrukarbatteri +

10 CTEK D250S DUAL TEKNISKA DATA LADDSPÄNNING LADDSTRÖM TYP AV LADDARE TYP AV BATTERI BATTERIKAPACITET KAPSLING 14,4 V 20 A Femstegs helautomatisk laddningscykel 12 V bly-syrabatterier Ah IP65 (stänk- och dammtålig)

11 CTEK D250S DUAL D250S DUAL LAMPINDIKERINGAR LAMPA Power-lampa Generatorbatterilampa Förbrukningsbatterilampa Solenergilampa Funktion D250S DUAL är rätt inkopplad och klar för användning Generatorn går Förbrukningsbatteriet laddas Solpanelen i funktion D250S DUAL LAMPINDIKERINGAR VID NORMAL DRIFT Lyser med stadigt sken Förbrukningsbatteriet laddas av generatorn Förbrukningsbatteriet laddas av solpanelen Förbrukningsbatteriet laddas av både generatorn och solpanelen Förbrukningsbatteriet fulladdat. Generatorbatteriet underhållsladdas av solpanelen D250 DUAL LAMPINDIKERINGAR VID FEL Tänd lampa Förklaring För hög temepratur vid endera apparaten eller förbrukningsbatteriet Anslutningsproblem upptäckt vid förbrukningsbatteriet Anslutningsproblem upptäckt vid förbrukningsbatteriet Anslutningsproblem upptäckt vid förbrukningsbatteriet Blinkande lampa Rekommendation Överväg att flytta apparaten och/ eller förbrukningsbatteriet Kontrollera anslutningen för förbrukningsbatteriet och säkringen Kontrollera anslutningen för förbrukningsbatteriet och säkringen Kontrollera anslutningen för förbrukningsbatteriet och säkringen

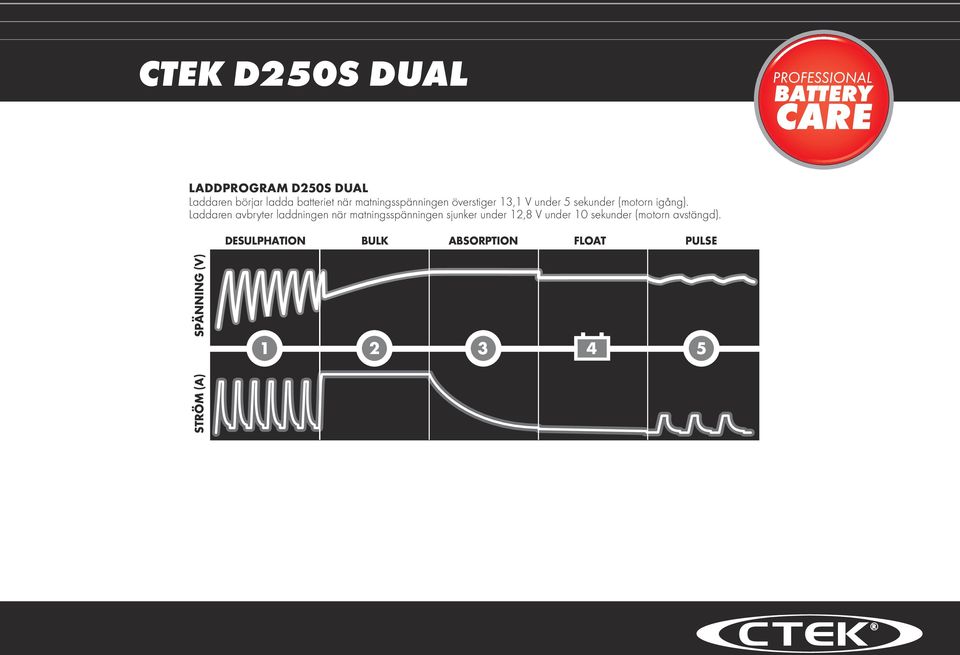

12 CTEK D250S DUAL LADDPROGRAM D250S DUAL Laddaren börjar ladda batteriet när matningsspänningen överstiger 13,1 V under 5 sekunder (motorn igång). Laddaren avbryter laddningen när matningsspänningen sjunker under 12,8 V under 10 sekunder (motorn avstängd). DESULPHATION BULK ABSORPTION FLOAT PULSE SPÄNNING (V) STRÖM (A)

13 CTEK D250TS Fordonsjord 12 V utjämnad anslutning TEKNISKA DATA LADDSPÄNNING LADDSTRÖM TYP AV LADDARE TYP AV BATTERI BATTERIKAPACITET KAPSLING 28,8 V Plusanslutning 10 A max Fyrastegs, helautomatisk DC/DC-laddare 24 V blysyrabatterier Ah IP65 (stänk- och dammtålig) 24 V laddningsanslutning
