1 Monteringsanvisning Vägghängda modeller

2

3 Innehållsförteckning Modell Aero Sid 4 Area Sid4 Blender Sid 15 Box Sid 12 Carisma Sid 4 Cupol Sid 4 Era Sid 20 Exklusiv Sid 9 Fasett Sid 23 Index Sid 4 Kupé Sid 4 Nivå Sid 4 Pixel Sid 17 Signatur Sid 4 Strikt Sid 4 Tradition Sid 6 Övrigt InHouse för kupor med skorsten Sid 26 InHouse kolfilterbyte kupor utan skorsten Sid 28

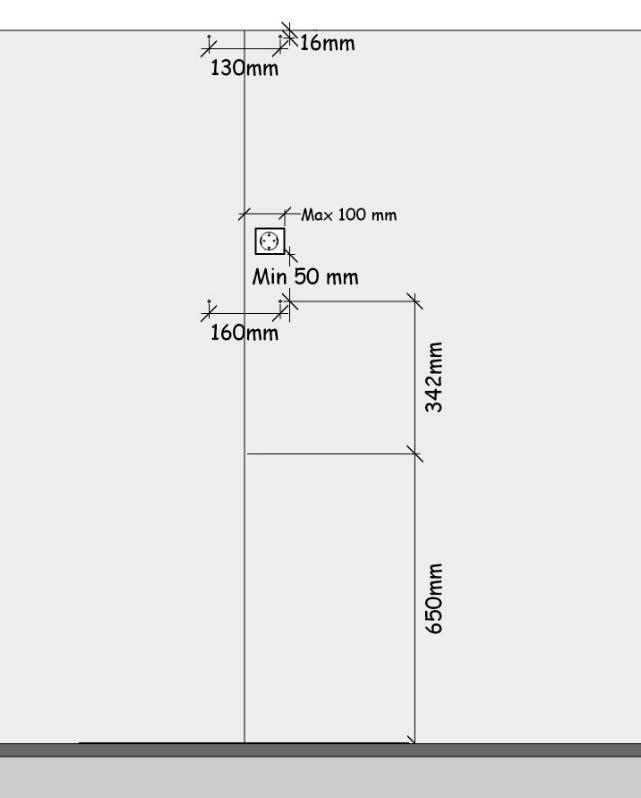

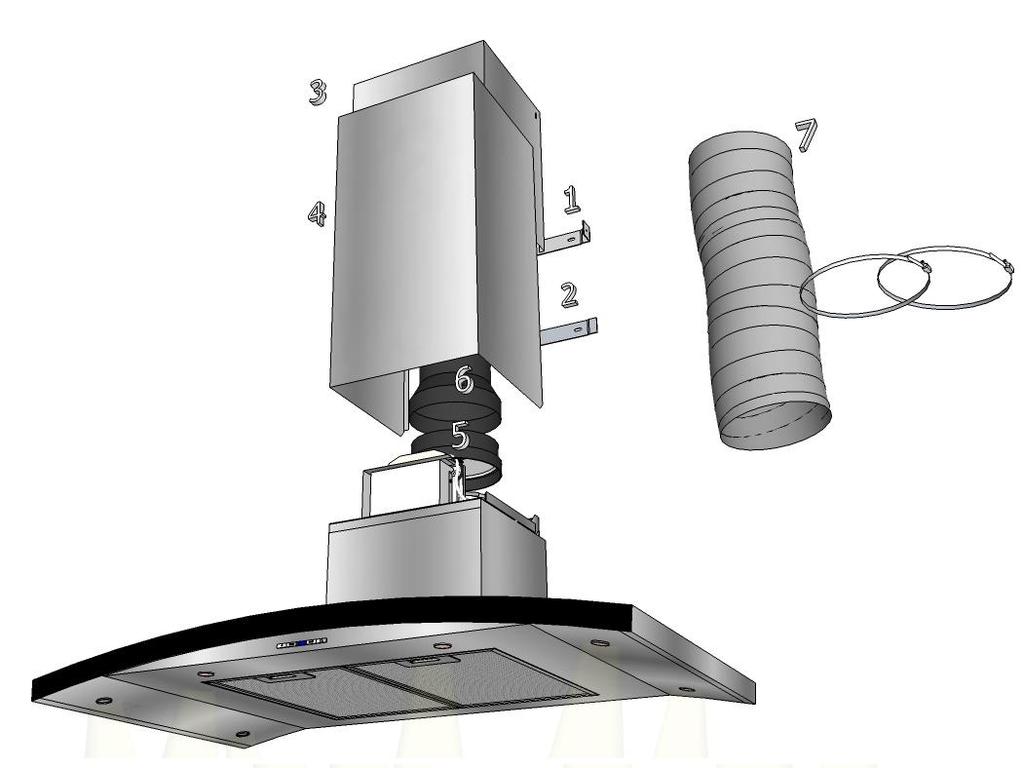

4 Monteringsanvisning Väggmodell Översikt: 1. Skorstensbleck Övre 2. Skorstensbleck nedre 3. Övre skorsten 4. Undre skorsten 5. Kallrasskydd 6. Reduktion mm. 7. Trumsats Modell Aero Area Carisma Cupol Strikt** Index Jubileum Kupé Nivå Signatur Mått A (mm): Förbered monteringen genom att märka ut en centrumlinje på väggen där spiskåpan skall monteras. Tänk på att ventilationskanalen inte skall gå igenom taket för långt ut från väggen. Skorstenens invändiga djup är endast 23 centimeter. Förbered ett jordat eluttag på väggen bakom kupans skorstensdel, förskjut det några centimeter åt ena sidan. Att tänka på Kanaler genom inner- och yttertaksbjälklag samt i kallutrymmen skall vara isolerade. Vi rekommenderar 160 millimeters ventilationsrör till spiskåpor med separat kanal. Till centralventilation används 125 millimeters kanal. Drag alltid ventilationskanaler med så få och så mjuka böjar som möjligt. 4 ** Modell Strikt: Det högre måttet avser 90 cm kupor eller större.

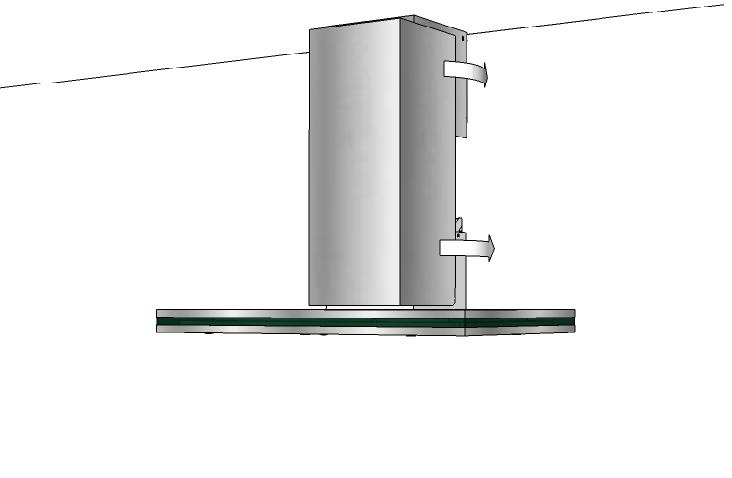

5 Montera upp det övre skorstensblecket ett par millimeter från taket. Skruva sedan upp det nedre skorstensblecket ca. 290 millimeter från taket, (A). Obs! Blecket behövs endast vid takhöjder över 2400 mm. Montera sedan fast trumsatsen i ventilationskanalen, (B). Skruva därefter upp den övre skorstenen på skorstensblecket. Häng upp spiskåpan på de båda fästpunkterna. Justera så att kupan hänger i våg med hjälp av justerskruvarna. Drag därefter fast spiskåpan. Anslut elkontakten och montera trumsatsen på kallrasskyddet. Se till att slangen är sträckt och att kallrasskyddet kan öppna obehindrat. Kontrollera spiskåpans funktioner. Kräng försiktigt den nedre skorstenen runt den övre och fläkthuset. Skjut sedan ner i kupans ovansida. Spiskåpan är nu färdigmonterad. 5

6 Monteringsanvisning Tradition Översikt: 1. Skorstensbleck 2. Övre skorsten 3. Nedre skorsten 4. Kallrasskydd 5. Reduktion. 6. Trumsats -tillval Rekommenderad monteringshöjd. Förbered montering genom att mäta ut kupans fästpunkter. Skruva sedan upp fyra skruvar för nyckelhålsinfästningen i kupans baksida, (4st). 6

7 Montera upp skorstensblecket ett par millimeter från taket. Tag fram spiskåpan och ta ur fettfilterna ur undersidan. Skruva loss skruvarna till sidoplåtarna i fläkthuset. Tag bort sidoplåtarna. Montera fast trumsatsen på kallrasskyddet. Tryck fast kallrasskyddet på fläktmotorns stos. 7

8 Häng upp spiskåpan på infästningsskruvarna på väggen. Sträck upp handen genom fläkthusets sidor och drag fast skruvarna. Lyft upp trumsatsen och montera fast på spiroröret. Anslut elkontakten och kontrollera spiskåpans funktioner (starta motorn, prova belysning). Tag fram den övre skorstenen och montera fast på skorstensblecket. Kräng försiktigt på den nedre skorstenen runt den övre. Skjut sedan ner den i kupans överkant. Montera tillbaka sidoplåtarna i fläkthuset och sätt in fettfilterna. Kupan är nu färdigmonterad! 8

9 Monteringsanvisning Exklusiv Översikt: 1. Övre skorstensbleck 2. Nedre skorstensbleck 3. Kallrasskydd. 4. Trumsats tillval Övre skorsten. 6. Nedre skorsten. 7. Kupa Reduktion 150/125mm Förbered monteringen genom att märka ut en centrumlinje på väggen där spiskåpan skall monteras. Tänk på att ventilationskanalen inte skall gå igenom taket för långt ut från väggen. Skorstenens invändiga djup är endast 19cm På bilden till höger syns kåpans fästpunkter (6st), samt var eluttaget skall placeras. Att tänka på Kanaler genom inner- och yttertaksbjälklag samt i kallutrymmen skall vara isolerade. Vi rekommenderar 160mm ventilationsrör till spiskåpor med separat kanal. Till centralventilation används 125mm kanal. Drag alltid ventilationskanaler med så få och så mjuka böjar som möjligt. Rekommenderad monteringshöjd är ca. 65cm ovan spis. Bredd: Mått A Mått B 60 & 70cm 130mm 140mm 80 & 90cm 150mm 160mm 9

10 Montera upp det övre skorstensblecket, (A) ett par millimeter från taket. Montera sedan underkanten på det nedre skorstensblecket, (B), ca 250 millimeter nedanför taket. Lyft upp den övre skorstensdelen och skruva fast den I skorstensblecket. Mät upp var upphängningsskruvarna för kupans nyckelhål ska sitta. Du finner måtten i tabellen på föregående sida. Häng upp kupan på skruvarna och skruva fast 10

11 Skruva fast trumsatsen på kallrasskyddet. Tryck fast kallrasskyddet på motorn. Anslut elkontakten i vägguttaget, (G). Lyft sedan upp ventilationsslangen och anslut till ventilationskanalen. Se till att slangen är väl sträck för att minimera onödigt mottryck. Kontrollera spiskåpans funktioner (starta motorn, prova belysning). Kräng försiktigt den nedre skorstenen runt den övre. Skjut sedan ner den i kupans ovansida. Kupan är nu monterad och färdig att tas i bruk. 11

12 Box Monteringsanvisning 4 Översiktsbild 1. Spiskåpa 2. Täckplåt 3. Kallrasskydd 4. Trumsats tillval 5. Fettfilter Måttbeskrivning Box spiskåpa levereras i ett stort antal bredder och höjder. Mått-exemplet visar en kupa som är 80 cm hög och 80 cm bred. Vid andra bredder och höjder sitter infästningshålen placerade på samma avstånd från ytterkanterna. 12

13 Förbered montering genom att märka ut Infästningshålen. Eluttag och ventilationsrör placeras inom det markerade området, (se bild). Borra och ev. plugga för infästningen. Om inte kupan monteras direkt mot tak, skruva också dit skruvar för nyckelhålsinfästningen. Anslut ventilationsslangen på ventilationsröret (A). Klipp av sangen så att den slutar ca:25-30 cm ovanför spiskåpans nedersta del. Skruva fast kallrasskyddet i slangens nedre del (B). Kontrollera så att det kan öppna fritt. Placera kupan på rygg. Tag ur fettfilterna och skruva sedan bort kortsidorna på fläkthuset. 13

14 Om luften evakueras uppåt, genom taket skruvas täckplåten bort. Låt plåten sitta kvar vid evakuering genom vägg. A (direkt mot tak). Håll upp kupan mot taket. Placera gärna stöd under kortsidorna så att du kan jobba obehindrat. Skruva fast kupan genom nyckelhålen. OBS! Vid höjder över 80 cm är det svårt att nå de övre nyckelhålen. Det kan då vara nödvändigt att i stället använda extrahålen som är placerade längre ner. Fläkthuset kan helt monteras bort från kupan för bättre åtkomlighet. Kontrollera spiskåpans funktioner (starta motorn, prova belysning). B (ej direkt mot tak). Häng upp kupan i nyckelhålsinfästningen. Drag åt skruvarna genom de öppna sidorna i fläkthuset. Anslut elkontakten och tryck fast kallrasskyddet på spiskåpans stos. Kontrollera spiskåpans funktioner (starta motor, prova belysning). 14

15 Monteringsanvisning Blender Översikt: 1. Skorstensbleck 2. Övre skorsten 3. Undre skorsten 4. Kallrasskydd 5. Reduktion Trumsats Måttangivelser: Mått A: Avstånd till underkant kåpa Mått B: Avstånd till kåpans fästpunkter Mått C: Placering av elutag Mått D: Fästpunkter till skorstensbleck Att tänka på! Kanaler genom inner- och yttertaksbjälklag samt i kallutrymmen skall vara isolerade. Vi rekommenderar 160 millimeters ventilationsrör till spiskupor med separat kanal. Till centralventilation används 125 millimeters kanal. Drag alltid ventilationskanaler med så få och så mjuka böjar som möjligt. 15

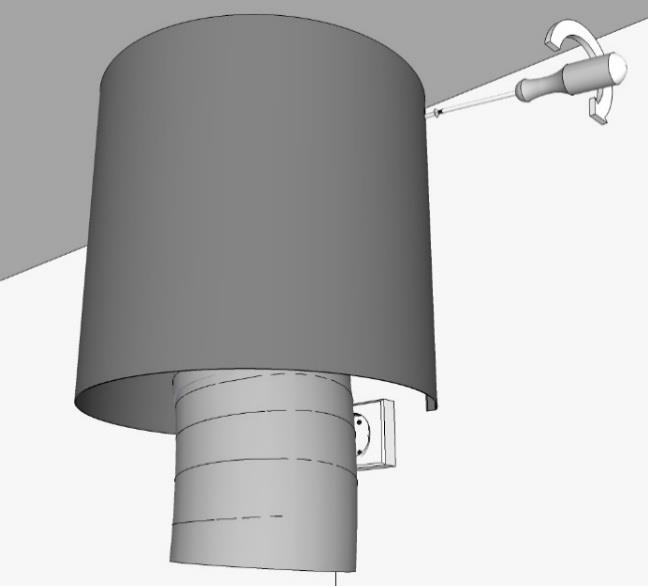

16 Säkerställ att ventilationsrör och elkontakt sitter inom markerat område. Montera sedan upp det övre skorstensblecket centrerat, ett par millimeter från taket. Skruva fast trumsatsen i ventilationskanalen med den ena slangklämman. Skruva därefter upp den övre skorstenen på skorstensblecket. Häng upp spiskåpan på de båda fästpunkterna. Justera så att kupan hänger i våg med hjälp av justerskruvarna. Drag därefter fast spiskåpan. 16 Anslut elkontakten och montera trumsatsen på kallrasskyddet. Se till att slangen är sträckt och att kallrasskyddet kan öppna obehindrat. Kontrollera spiskåpans funktioner. Kräng försiktigt den nedre skorstenen runt den övre och fläkthuset. Skjut sedan ner i kupans ovansida. Spiskåpan är nu färdigmonterad.

17 Pixel Monteringsanvisning Översiktsbild 1. Frånluftsgaller 2. InHouse-kassett 3. Pixel Kåpa 4. Trådfilter 5. Trådfilterram 6. Fettfilter Pixel Måttanvisning. Pixel Baksida Pixel sida 17

18 Förbered montering genom att märka ut Infästningshålen. Borra och ev. plugga för Infästningen och skruva Sedan dit skruvar för nyckelhålsinfästningen. Eluttag Placeras om möjligt Inom markerat område. Ta fram kåpan. Använd en skruvmejsel eller liknande, stoppa i bakkant på frånluftsgallret och lyft upp och ta ur gallret. Lyft sedan ur InHouse kolfilterkassett. 18

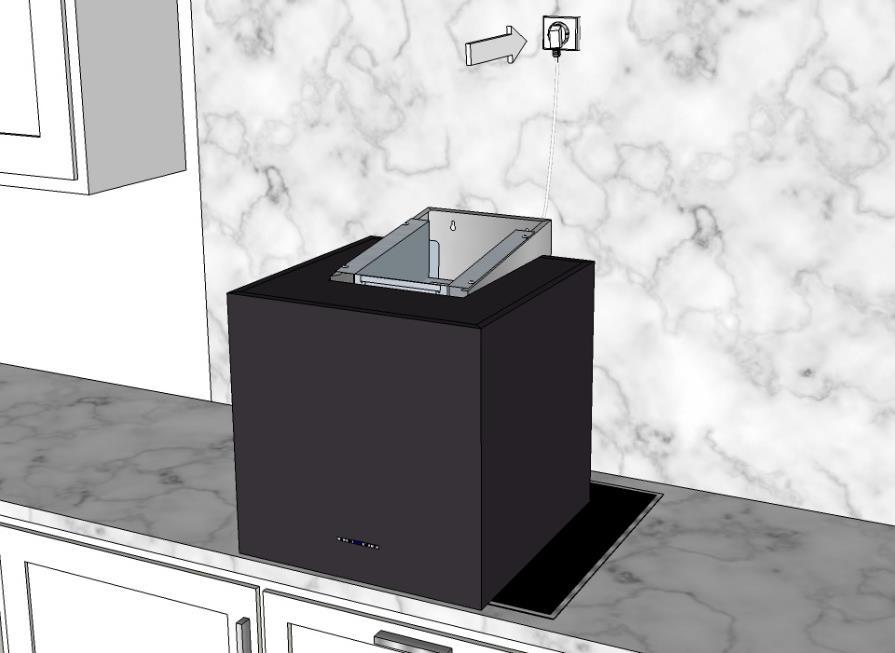

19 Placera spiskåpan på köksbänken. Ta fram den jordade stickkontakten och anslut i eluttaget på väggen. Häng upp kupan i nyckelhålsinfästningen. Kontrollera att den hänger rakt och dra sedan åt skruvarna. Kontrollera därefter spiskåpans funktioner. Avsluta med att lägga dit InHousekassetten. Stoppa sedan tillbaka frånlusftsgallret. Kåpan är nu färdigmonterad. 19

20 Era Monteringsanvisning Översiktsbild Spiskupa 2. Kallrasskydd 3. Reduktion mm 4. Trumsats tillval 5. Fettfilter Måttbeskrivning Era modellen levereras i två standardbredder, 100 och 120 cm. Vid andra bredder eller höjder sitter infästningshålen placerade på samma avstånd från ytterkanterna. På bilden nedanför ser du modellen sett från baksidan. 20

21 Förbered montering genom att märka ut Infästningshålen. Eluttag och ventilationsrör Placeras inom markerade områden, (se bild). Borra och ev. plugga för infästningen. Om kupan ej monteras direkt mot tak, skruva också dit skruvar för nyckelhålsinfästningen. Anslut ventilationsslangen på ventilationsröret, (A). Klipp av sangen så att den slutar cm Ovanför spiskupans nedersta del. Skruva fast kallrasskyddet i slangens nedre del, (B). Kontrollera så att det kan öppna fritt mm Placera kupan på rygg. Tag ur fettfilterna. Skruva sedan bort kortsidorna på fläkthuset. 21

22 Om luften evakueras uppåt, genom taket skruvas täckplåten bort. Låt sitta vid evakuering genom vägg. A: (ej direkt mot tak). Häng upp kupan i nyckelhålsinfästningen. Drag åt skruvarna genom de öppna sidorna i fläkthuset. Anslut elkontakten och tryck fast kallrasskyddet på spiskupans stos. Kontrollera spiskupans funktioner. B: (direkt mot tak). Håll upp kupan mot taket. Placera gärna stöd under kortsidorna så att du kan jobba obehindrat. Skruva fast kupan genom nyckelhålen. OBS! Vid höjder över 80 cm är det svårt att nå de övre nyckelhålen. Det kan då vara nödvändigt att i stället använda extrahålen som är placerade längre ner. Fläkthuset kan helt monteras bort från kupan för bättre åtkomlighet. 22

23 Fasett Monteringsanvisning Översiktsbild Spiskupa 2. Glasbur 3. Fettränna 4. Kallrasskydd 5. Reduktion mm 6. Trumsats tillval 7. Fettfilter Måttbeskrivning Fasett modellen levereras i tre standardbredder, 80, 100 och 120 cm. På bilden nedanför ses modellens baksida mot väggen. 23

24 Montera upp det övre skorstensblecket ett par millimeter från taket. Skruva sedan upp det nedre skorstensblecket ca. 290 millimeter från taket, (A). Obs! Blecket behövs endast vid takhöjder över 2400 mm. Montera sedan fast trumsatsen i ventilationskanalen, (B). Skruva därefter upp den övre skorstenen på skorstensblecket. Häng upp spiskåpan på de båda fästpunkterna. Justera så att kupan hänger i våg med hjälp av justerskruvarna. Drag därefter fast spiskåpan och använd även skruvhålen som finns inne i kupan bakom fettfiltrena. Anslut elkontakten och montera trumsatsen på kallrasskyddet. Se till att slangen är väl sträckt och att kallrasskyddet kan öppna obehindrat. Kontrollera spiskåpans funktioner. Kräng försiktigt den nedre skorstenen runt den övre och fläkthuset. Skjut sedan ner skorstenen i kupans ovansida. 24

25 Häng upp glasburen på kupan och skruva fast den med skruvarna. Vik försiktigt in fettrännan bakomkupan och fäst den sedan med två skruv. Fettrännan kan på motsvarande sätt enkelt tas bort för att förenkla vid rengöring av denna. 25

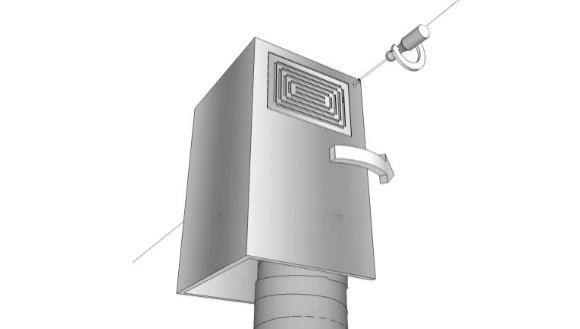

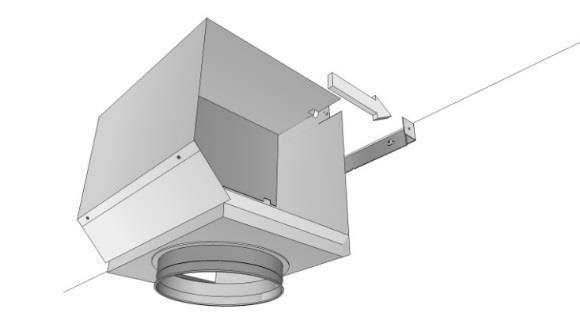

26 InHouse väggmodell 1. Lossa några varv på skruvarna som håller det övre skorstensblecket. 2. Häng dit InHouse luftfördelaren. 3. Drag fast skruvarna igen. 4. Fäll upp mittenplåten åt höger. 5. Stoppa in kolfilterkasetten. 6. Vik ner mittenplåten igen och lås fast kolfiltret. 7. Skruva dit trumsatsen med slangklämmorna. 8. Häng på överskorstenen och skruva fast i skorstensblecket. 26

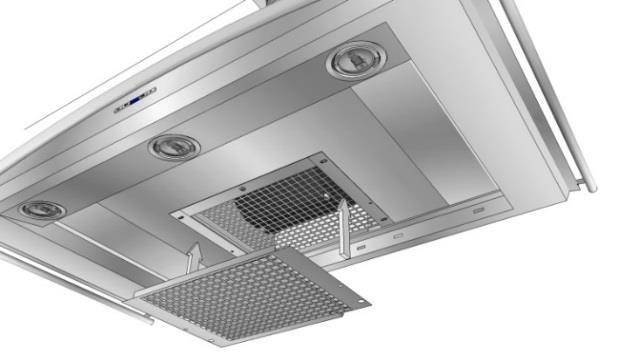

27 Byte av kolfilterkassett 1. Lossa frånluftsgallren på båda sidor. 2. Fäll upp mittenplåten åt höger. 3. Använd båda händerna och lyft ur kolfilterkasetten. Trådfiltret 1. Lossa fingerskruvarna som håller trådfilterramen. 2. Tag ner ramen och trådfiltret. 3. Tag ur trådfiltret och rengör det i diskmaskin eller diska det för hand. 27

28 InHouse kupor utan skorsten Byte av kolfilterkasetten. Montering och demontering av kolfilterkasetten sker genom spiskåpans ovansida: Lossa skruvarna som håller avluftsgallret. Tag loss gallret och lyft ur/i kolfilterkasetten. 28
