1 Bruksanvisning

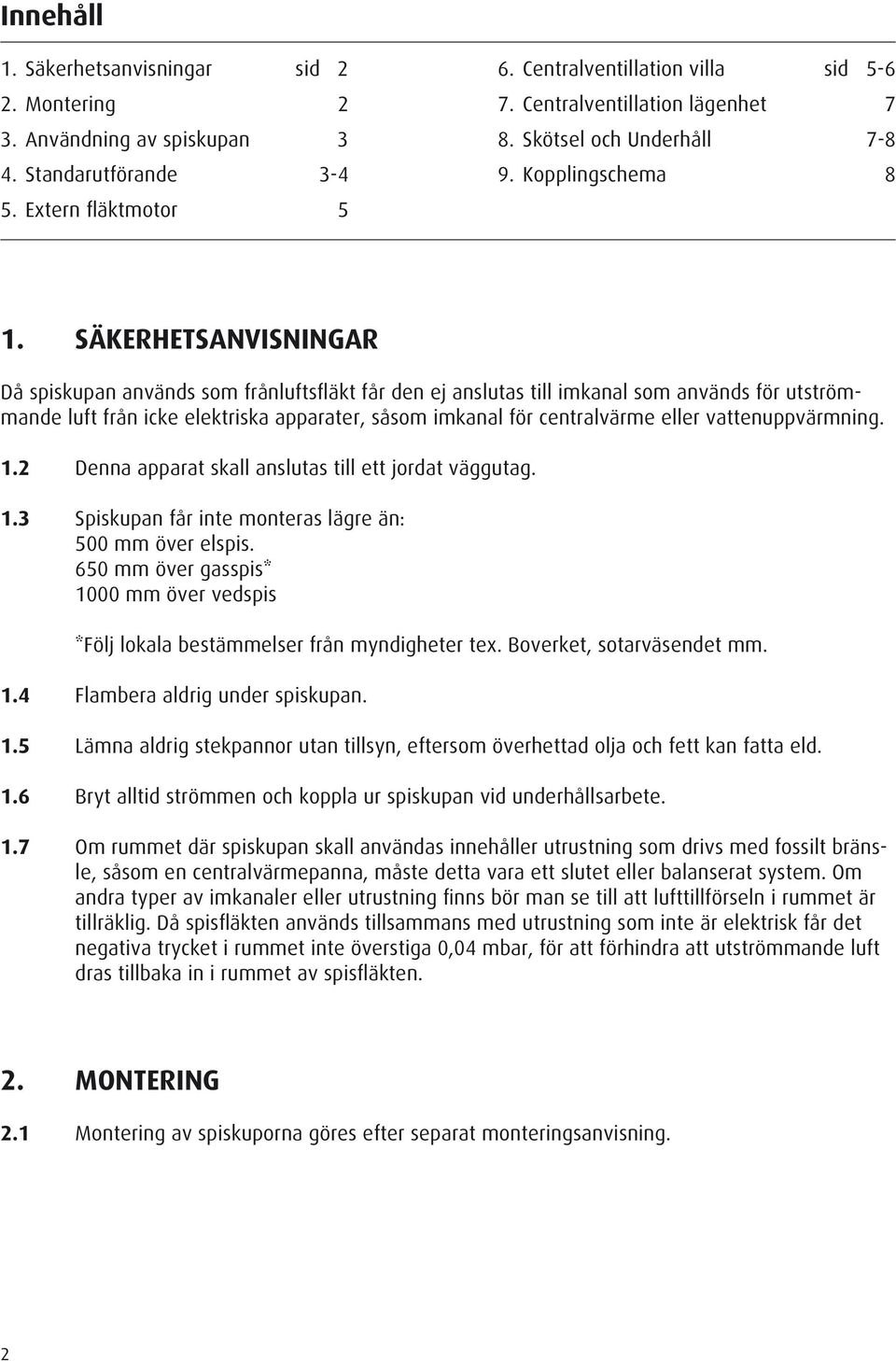

2 Innehåll 1. Säkerhetsanvisningar sid 2 6. Centralventillation villa sid Montering 2 7. Centralventillation lägenhet 7 3. Användning av spiskupan 3 8. Skötsel och Underhåll Standarutförande Kopplingschema 8 5. Extern fläktmotor 5 1. SÄKERHETSANVISNINGAR Då spiskupan används som frånluftsfläkt får den ej anslutas till imkanal som används för utströmmande luft från icke elektriska apparater, såsom imkanal för centralvärme eller vattenuppvärmning. 1.2 Denna apparat skall anslutas till ett jordat väggutag. 1.3 Spiskupan får inte monteras lägre än: 500 mm över elspis. 650 mm över gasspis* 1000 mm över vedspis *Följ lokala bestämmelser från myndigheter tex. Boverket, sotarväsendet mm. 1.4 Flambera aldrig under spiskupan. 1.5 Lämna aldrig stekpannor utan tillsyn, eftersom överhettad olja och fett kan fatta eld. 1.6 Bryt alltid strömmen och koppla ur spiskupan vid underhållsarbete. 1.7 Om rummet där spiskupan skall användas innehåller utrustning som drivs med fossilt bränsle, såsom en centralvärmepanna, måste detta vara ett slutet eller balanserat system. Om andra typer av imkanaler eller utrustning finns bör man se till att lufttillförseln i rummet är tillräklig. Då spisfläkten används tillsammans med utrustning som inte är elektrisk får det negativa trycket i rummet inte överstiga 0,04 mbar, för att förhindra att utströmmande luft dras tillbaka in i rummet av spisfläkten. 2. MONTERING 2.1 Montering av spiskuporna göres efter separat monteringsanvisning. 2

3 3. ANVÄNDNING AV SPISKUPAN 3.1 Spisfläkten skall startas så snart matlagningen påbörjas och avslutas några minuter efter matlagningens avslutande 4. STANDARDUTFÖRANDE Spiskupor med inbyggd fläktmotor 4.1 Kontrollpanelens funktioner Spiskuporna levereras med 2 st. olika kontrollpaneler beroende på modell och har följande funktioner: A. (-) (+) (timer) (Belysning) B. (Belysning) (-) (+) (timer) - Fläktstyrning Med knappen (+) så startar du fläkten. Med hjälp av (+) och (-) knapparna väljer du sedan hastighet (4 hastigheter). Fläkten stängs av genom att du från lägsta hastighet minskar ett steg. - Timerstyrd eftergång När maten är färdiglagad bör man eftervädra köket en stund för att rena luften och minimera osdoften. Funktionen timerstyrd eftergång aktiveras genom att du trycker på timerknappen. Fläkten fortsätter nu att jobba i ytterligare 15 minuter och stängs sedan av. Du väljer själv fläkthastighet och kan också ändra hastighet under tiden utan att behöva starta om funktionen. - Belysning Kåporna i selectserien har 2, 3 eller 4 st 20 w halogenspotlights för bästa arbetsbelysning. Belysningen i Fjäråskupan är försedd med en steglös dimmerfunktion och tänds/släcks med ett knapptryck på belysningsknappen. Håll inne belysningsknappen för att aktivera dimmern. Släpp knappen vid önskad ljusnivå. Belysningen startar alltid på full effekt. 3

4 4.2 Standardmotorn är en dubbelsugande radialfläkt med gummiupphängt fläkthjul som minimerar vibrationer. Det enda underhåll som krävs är rengöring av fläkthjulet eftersom motorn är helt underhållsfri. Rengöring bör ske minst vartannat år. För bästa funktion bör 160 mm ventilationskanal användas. Vid mindre dimensioner reduceras effekten och ljudnivån höjs. 4.3 Rengöring av fläkthjul Fläkthjulet rengörs enklast genom att spiskupans skorstensrör öppnas/tas loss. Slanganslutning med kallrasskydd lyftes av varpå fläkthjulet blir åtkommligt och varsamt kan rengöras. För grundligare rengöring av fläkthjulet och fläkthusets insida skall följande åtgärder vidtagas: - Lossa de fyra skruvarna som håller fläktmotorn (1). - Tag försiktigt ner fläktmotorn och koppla ur kontakten från fläktstyrningen (2). - Lossa spännblecken (3) som håller i hop fläkthuset med hjälp av t.ex en skruvmejsel - tag isär fläkthuset. - Rengör varsamt fläkthjulet med hjälp av en diskborste och diskmedel blandat i vatten. Obs! Motorn i centrum av fläkthjulet får inte dränkas. - Montera i hop fläkten och kontrollera att fläkthjulet snurrar friktionsfritt. 4.4 Tvättbart kolfilter När spiskupan inte kan anslutas till någon ventilationskanal kan luften renas genom att ett aktivt kolfilter appliceras och den renade luften recirkuleras. Ett kolfilter innebär alltid ett extra motstånd och reducerar fläktens funktion. Kolfilterna i Fjäråskupan kan till skillnad från traditionella kolfilter rengöras och reaktiveras. Vid normal användning skall kolfiltret rengöras varannan månad. - Filtret rengörs bäst i diskmaskin med högsta vattentemperatur och diskmedel. - Filtret bör tvättas separat för att matrester inte skall fastna och orsaka dålig lukt. - För att åter aktivera kolen skall filtret torkas i ugn. Välj över/under värme och ca.100 grader. Låt torka i ca 10 minuter. Efter ca. 3 års användning bör kolfiltret bytas ut då osupptagningsförmågan reducerats. 4

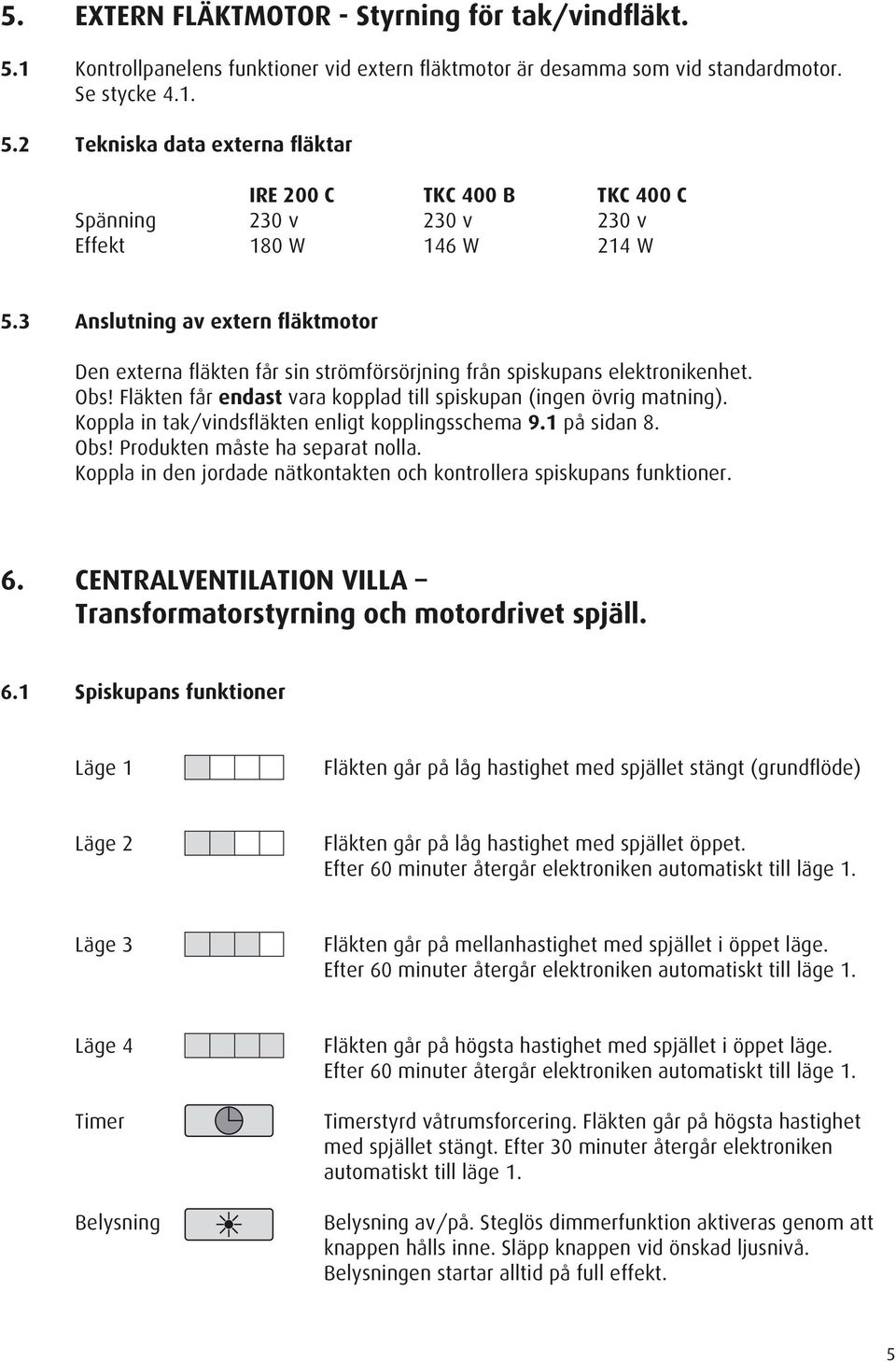

5 5. EXTERN FLÄKTMOTOR - Styrning för tak/vindfläkt. 5.1 Kontrollpanelens funktioner vid extern fläktmotor är desamma som vid standardmotor. Se stycke Tekniska data externa fläktar IRE 200 C TKC 400 B TKC 400 C Spänning 230 v 230 v 230 v Effekt 180 W 146 W 214 W 5.3 Anslutning av extern fläktmotor Den externa fläkten får sin strömförsörjning från spiskupans elektronikenhet. Obs! Fläkten får endast vara kopplad till spiskupan (ingen övrig matning). Koppla in tak/vindsfläkten enligt kopplingsschema 9.1 på sidan 8. Obs! Produkten måste ha separat nolla. Koppla in den jordade nätkontakten och kontrollera spiskupans funktioner. 6. CENTRALVENTILATION VILLA Transformatorstyrning och motordrivet spjäll. 6.1 Spiskupans funktioner Läge 1 Fläkten går på låg hastighet med spjället stängt (grundflöde) Läge 2 Fläkten går på låg hastighet med spjället öppet. Efter 60 minuter återgår elektroniken automatiskt till läge 1. Läge 3 Fläkten går på mellanhastighet med spjället i öppet läge. Efter 60 minuter återgår elektroniken automatiskt till läge 1. Läge 4 Timer Belysning Fläkten går på högsta hastighet med spjället i öppet läge. Efter 60 minuter återgår elektroniken automatiskt till läge 1. Timerstyrd våtrumsforcering. Fläkten går på högsta hastighet med spjället stängt. Efter 30 minuter återgår elektroniken automatiskt till läge 1. Belysning av/på. Steglös dimmerfunktion aktiveras genom att knappen hålls inne. Släpp knappen vid önskad ljusnivå. Belysningen startar alltid på full effekt. 5

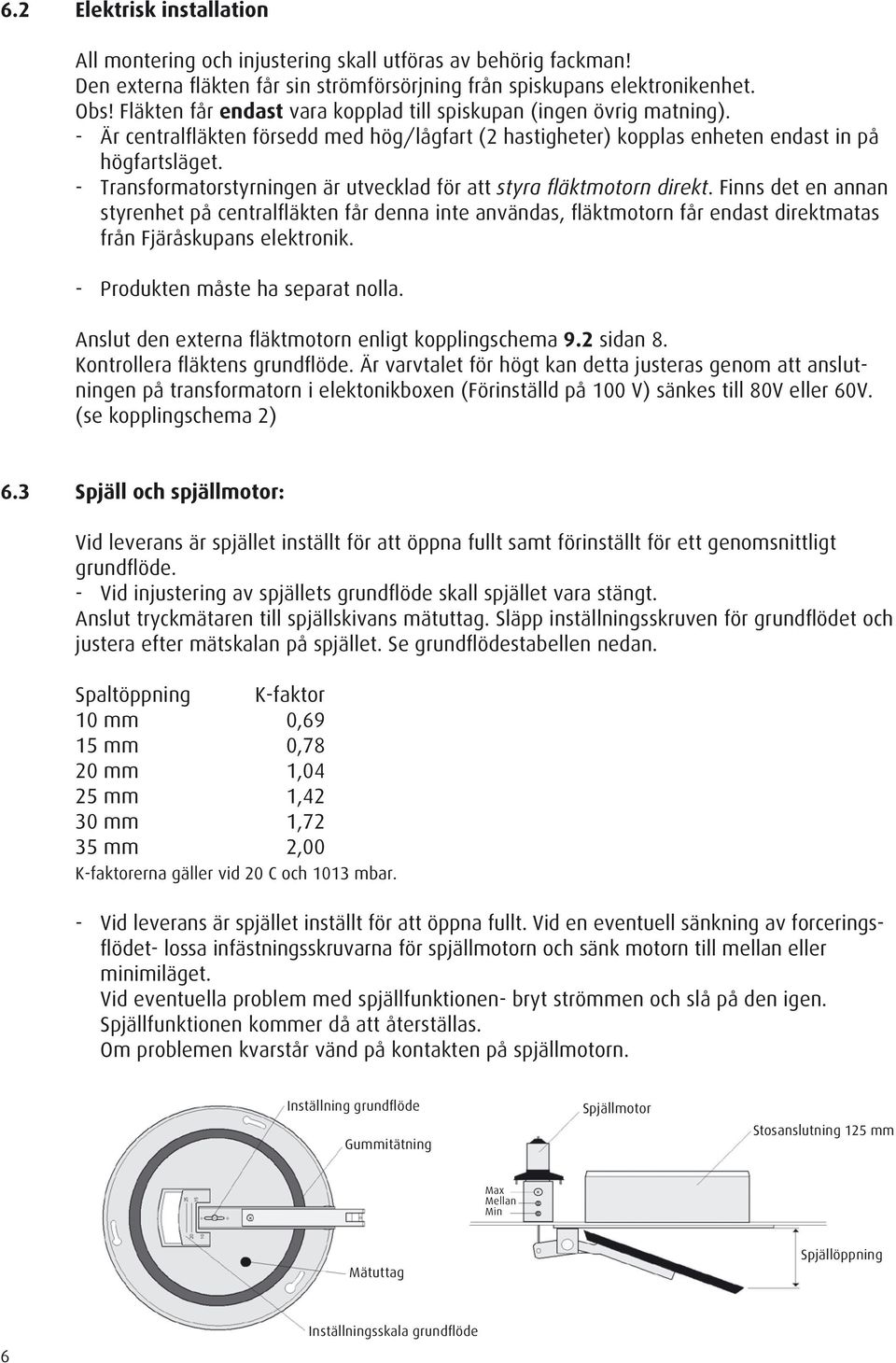

6 6.2 Elektrisk installation All montering och injustering skall utföras av behörig fackman! Den externa fläkten får sin strömförsörjning från spiskupans elektronikenhet. Obs! Fläkten får endast vara kopplad till spiskupan (ingen övrig matning). - Är centralfläkten försedd med hög/lågfart (2 hastigheter) kopplas enheten endast in på högfartsläget. - Transformatorstyrningen är utvecklad för att styra fläktmotorn direkt. Finns det en annan styrenhet på centralfläkten får denna inte användas, fläktmotorn får endast direktmatas från Fjäråskupans elektronik. - Produkten måste ha separat nolla. Anslut den externa fläktmotorn enligt kopplingschema 9.2 sidan 8. Kontrollera fläktens grundflöde. Är varvtalet för högt kan detta justeras genom att anslutningen på transformatorn i elektonikboxen (Förinställd på 100 V) sänkes till 80V eller 60V. (se kopplingschema 2) 6.3 Spjäll och spjällmotor: Vid leverans är spjället inställt för att öppna fullt samt förinställt för ett genomsnittligt grundflöde. - Vid injustering av spjällets grundflöde skall spjället vara stängt. Anslut tryckmätaren till spjällskivans mätuttag. Släpp inställningsskruven för grundflödet och justera efter mätskalan på spjället. Se grundflödestabellen nedan. Spaltöppning K-faktor 10 mm 0,69 15 mm 0,78 20 mm 1,04 25 mm 1,42 30 mm 1,72 35 mm 2,00 K-faktorerna gäller vid 20 C och 1013 mbar. - Vid leverans är spjället inställt för att öppna fullt. Vid en eventuell sänkning av forceringsflödet- lossa infästningsskruvarna för spjällmotorn och sänk motorn till mellan eller minimiläget. Vid eventuella problem med spjällfunktionen- bryt strömmen och slå på den igen. Spjällfunktionen kommer då att återställas. Om problemen kvarstår vänd på kontakten på spjällmotorn. Inställning grundflöde Gummitätning Spjällmotor Stosanslutning 125 mm Max Mellan Min Mätuttag Spjällöppning 6 Inställningsskala grundflöde

7 7. CENTRALVENTILATION LÄGENHET Motordrivet spjäll 7.1 Spiskupans funktioner Läge 1 Spjället är i stängt läge. Endast grundventilation i köket. Läge 2 Spjället är i öppet läge. Forcerad ventilation vid matlagning. Efter 60 minuter stängs spjället automatiskt. Timer Spjället är i öppet läge. Spjället stängs efter 30 minuter. Belysning Belysning av/på. Steglös dimmerfunktion aktiveras genom att knappen hålls inne. Släpp knappen vid önskad ljusnivå. Belysningen startar alltid på full effekt. 7.2 Spjäll och spjällmotor Vid leverans är spjället inställt för att öppna fullt samt att stänga helt. För injustering av grundflöde och forceringsflöde se stycke 6.3 i avsnittet om centralventilation villa. 8. SKÖTSEL OCH UNDERHÅLL Kontinuerlig skötsel och underhåll garanterar god drift och lång livslängd. Reparationer får endast göras av behörig fackman. Använd aldrig lösningsmedel vid rengöring av spiskupan. 8.2 Fettfilter av metall Ett rent fettfilter är en effektiv fettavskiljare. Det är därför mycket viktigt för spiskupans funktion och livslängd att fettfilterna rengöres regelbundet. Fjäråskupans fettfilter i aluminium är ytbehandlade och kan därför även diskas i maskin. 8.3 Halogenbelysning Fjäråskupans produkter levereras med halogenspotlights för bästa arbetsbelysning. Låt lampan svalna, halogenlampor blir mycket heta. Vrid lampglaset (a) i pilens riktning och tag loss det. Drag ut glödlampan Stick i ny glödlampa ( 20 W ) och montera fast glaset. Obs! Endast lampglaset skall tas ner. Armaturen är monterad med fjäderupphängning som kan skadas om den tas ner. 7

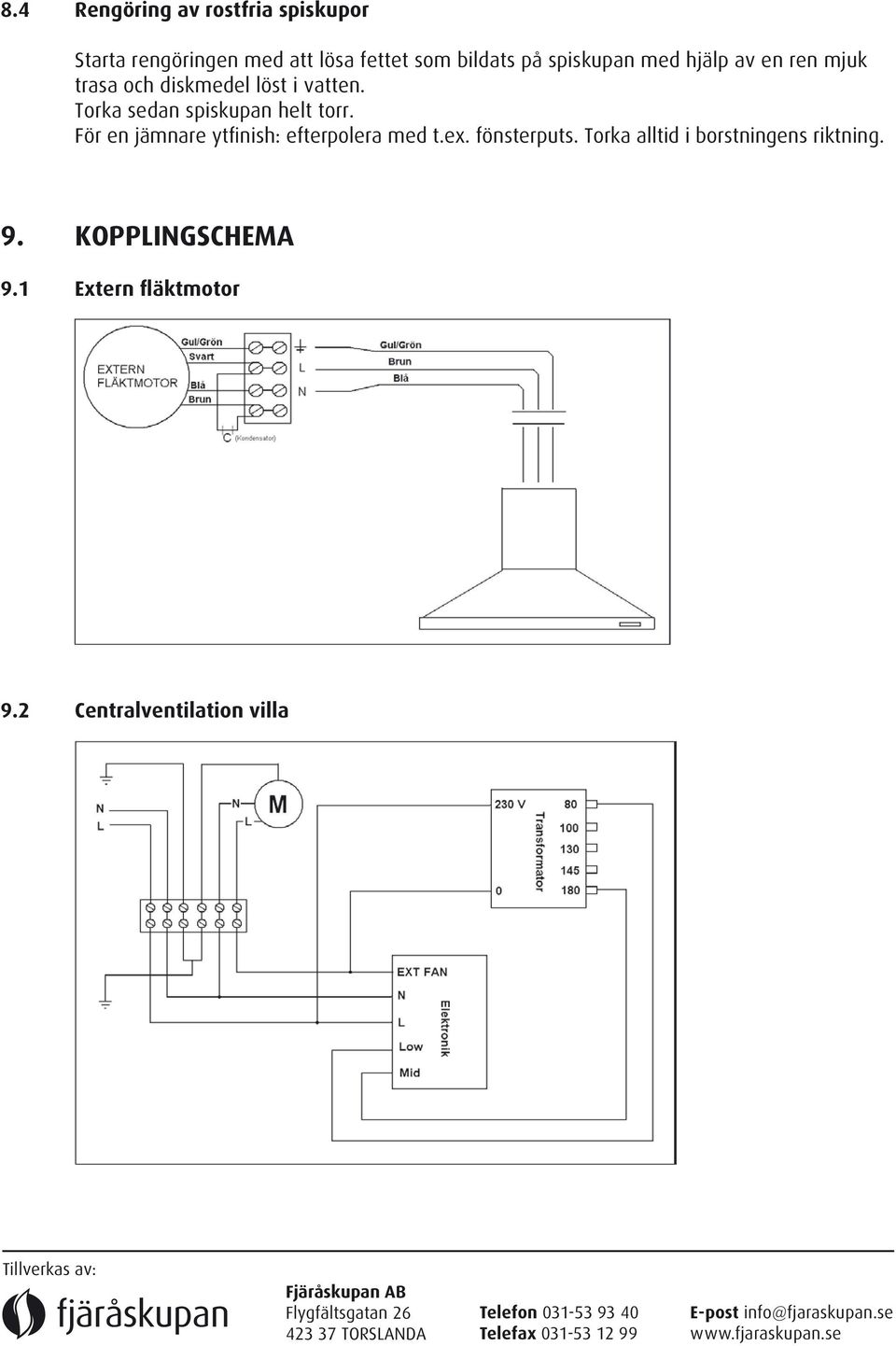

8 8.4 Rengöring av rostfria spiskupor Starta rengöringen med att lösa fettet som bildats på spiskupan med hjälp av en ren mjuk trasa och diskmedel löst i vatten. Torka sedan spiskupan helt torr. För en jämnare ytfinish: efterpolera med t.ex. fönsterputs. Torka alltid i borstningens riktning. 9. KOPPLINGSCHEMA 9.1 Extern fläktmotor 9.2 Centralventilation villa Tillverkas av: Fjäråskupan AB Flygfältsgatan TORSLANDA Telefon Telefax E-post info@fjaraskupan.se
