1 Monteringsanvisning Vertikala fläktar

3 Innehållsförteckning Modell Jukebox Sid 4 Rustik Sid 6 Vertikal Sid 8 Övrigt InHouse kolfilter Sid 10 Att tänka på Kanaler genom inner- och yttertaksbjälklag samt i kallutrymmen skall vara isolerade. Vi rekommenderar ett 160mm ventilationsrör till alla spiskåpor med separat kanal. Vi rekommenderar inte vertikala kupor till centralventilationssystem, då flödet genom kupan blir för lågt för dessa. Drag alltid ventilationskanaler med så få och så mjuka böjar som möjligt.

Trumsats Måttangivelser: Mått A: Avstånd till underkant kåpa Mått B:

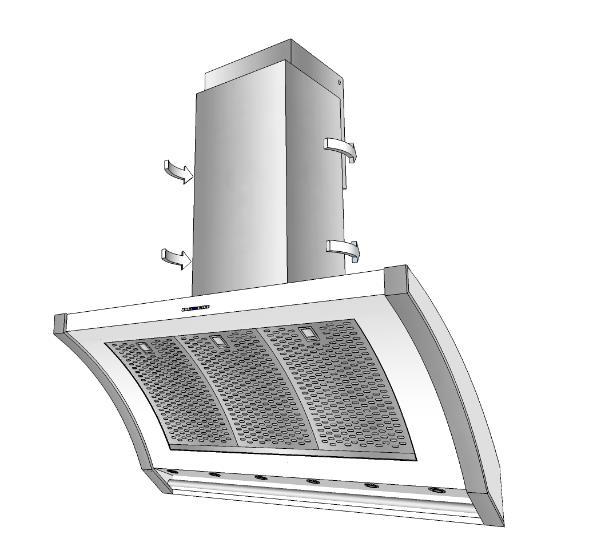

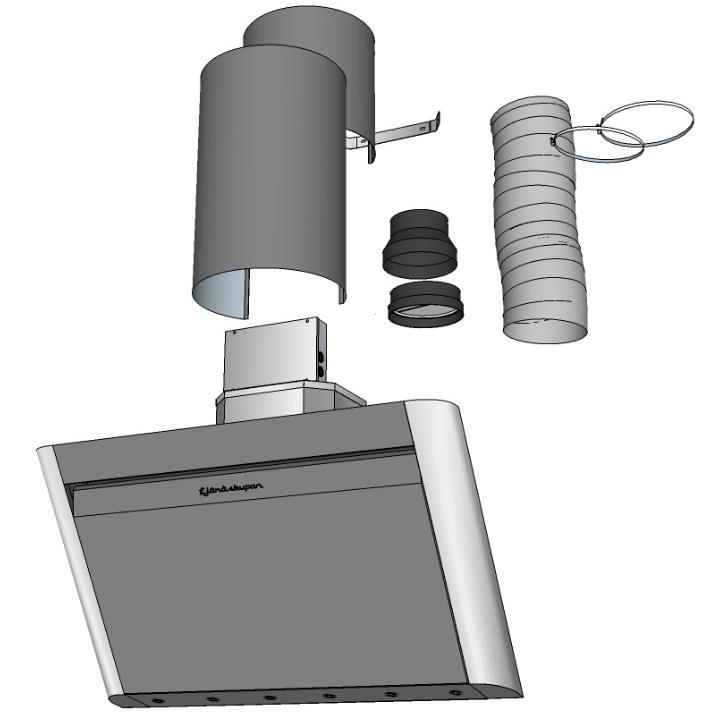

4 Monteringsanvisning Jukebox Översikt: 1. Skorstensbleck 2. Övre skorsten 3. Undre skorsten 4. Kallrasskydd 5. Reduktion Trumsats Måttangivelser: Mått A: Avstånd till underkant kåpa Mått B: Avstånd till kåpans fästpunkter Mått C: Placering av elutag Mått D: Fästpunkter till skorstensbleck 4

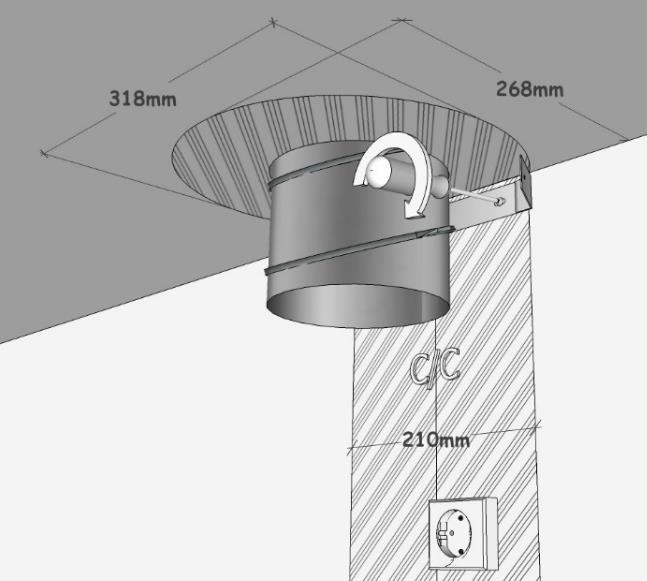

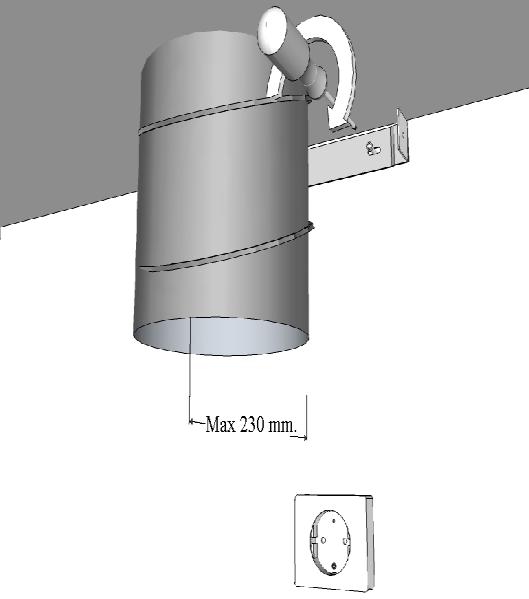

Säkerställ att ventilationsrör och elkontakt sitter inom

Montera sedan upp det övre skorstensblecket centrerat, ett

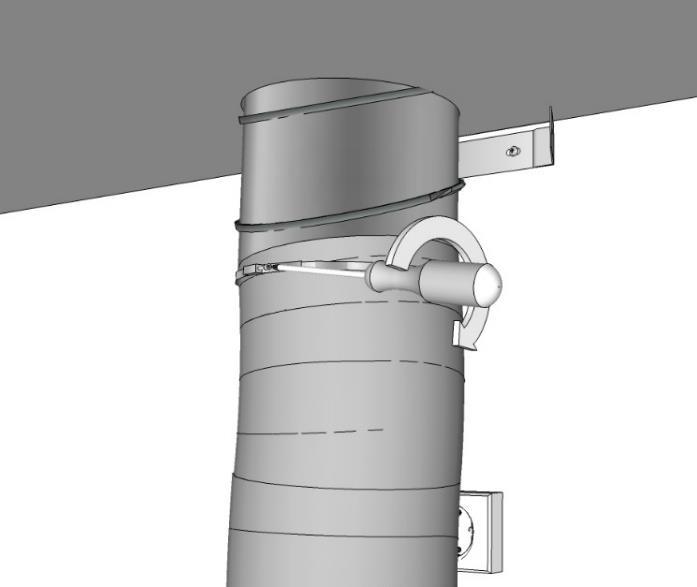

Skruva fast trumsatsen i ventilationskanalen med den ena

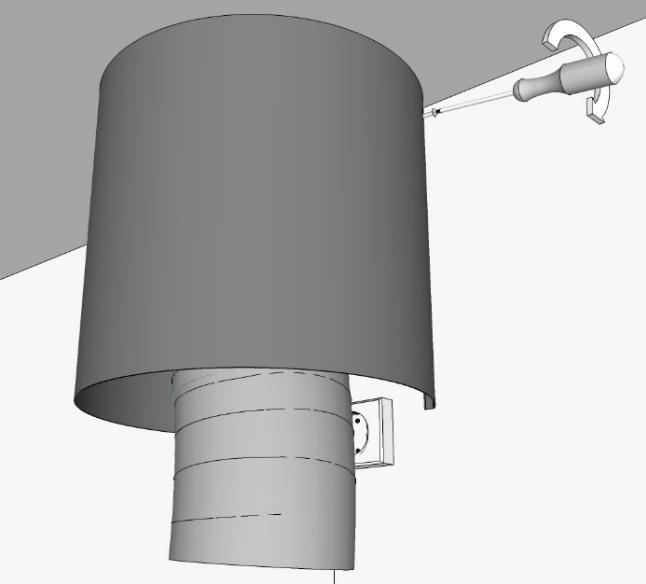

Skruva därefter upp den övre skorstenen på skorstensblecket.

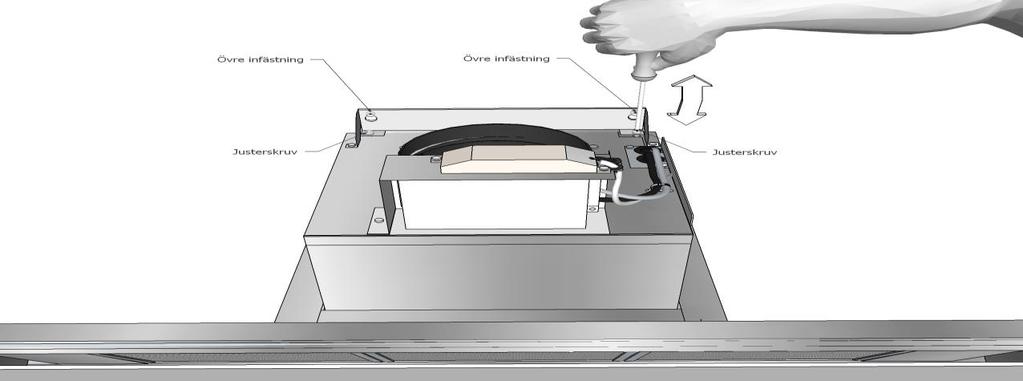

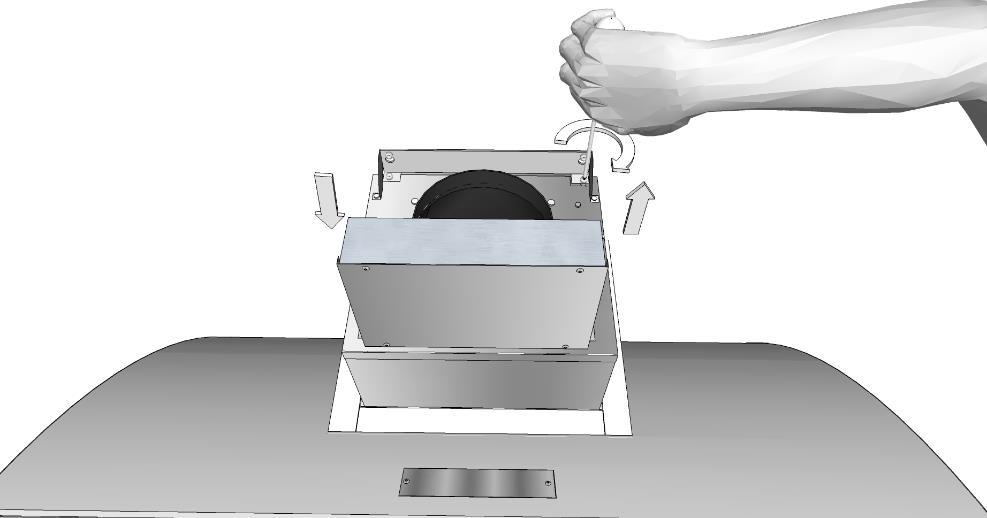

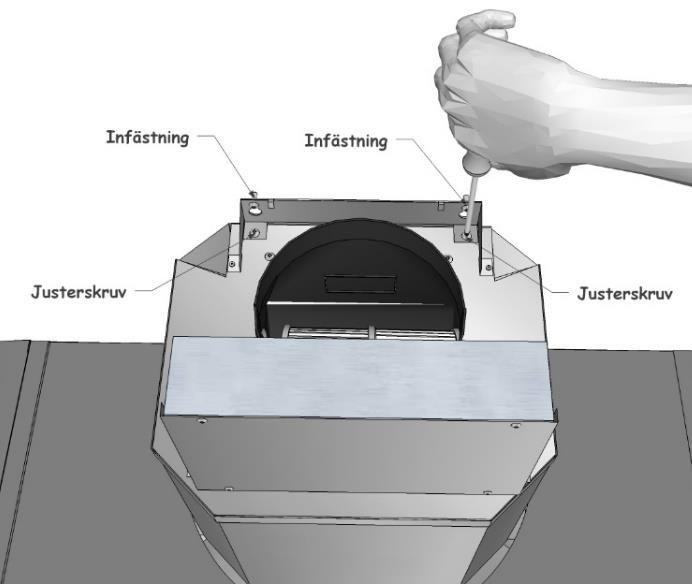

Justera så att kupan hänger i våg med hjälp av

Anslut elkontakten och montera trumsatsen på kallrasskyddet.

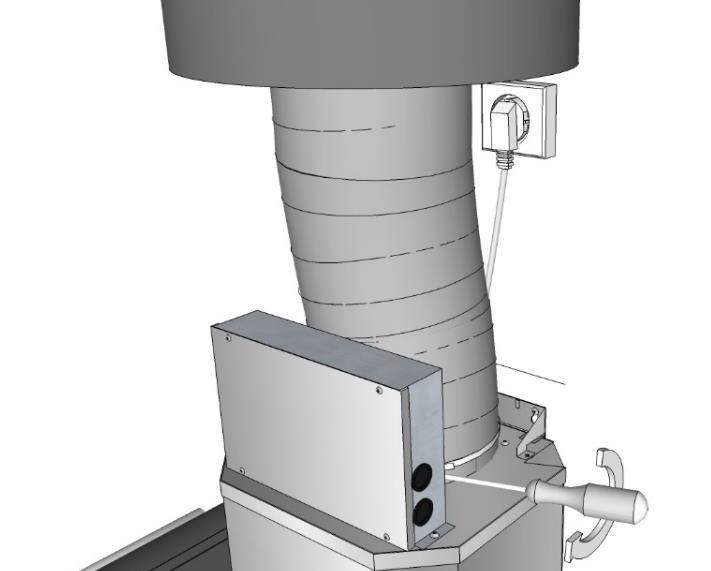

5 Säkerställ att ventilationsrör och elkontakt sitter inom markerat område. Montera sedan upp det övre skorstensblecket centrerat, ett par millimeter från taket. Skruva fast trumsatsen i ventilationskanalen med den ena slangklämman. Skruva därefter upp den övre skorstenen på skorstensblecket. Häng upp spiskåpan på de båda fästpunkterna. Justera så att kupan hänger i våg med hjälp av justerskruvarna. Drag därefter fast spiskåpan. Anslut elkontakten och montera trumsatsen på kallrasskyddet. Se till att slangen är sträckt och att kallrasskyddet kan öppna obehindrat. Kontrollera spiskåpans funktioner. Kräng försiktigt den nedre skorstenen runt den övre och fläkthuset. Skjut sedan ner i kupans ovansida. Spiskåpan är nu färdigmonterad. 5

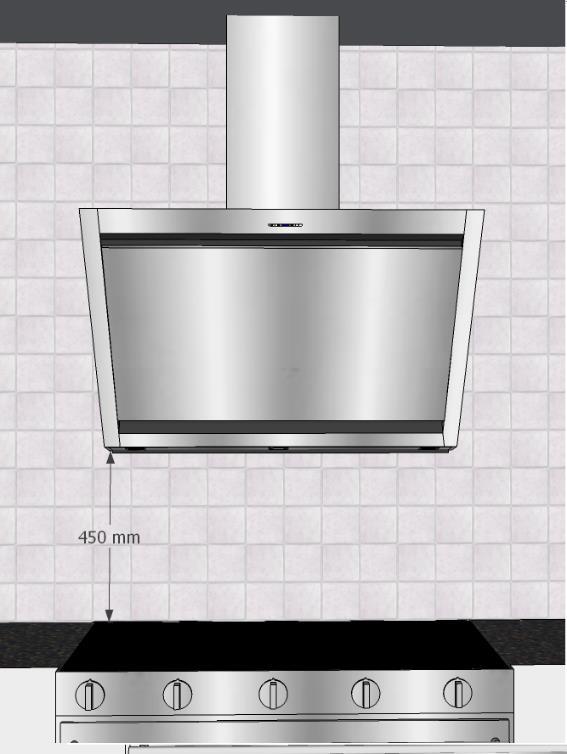

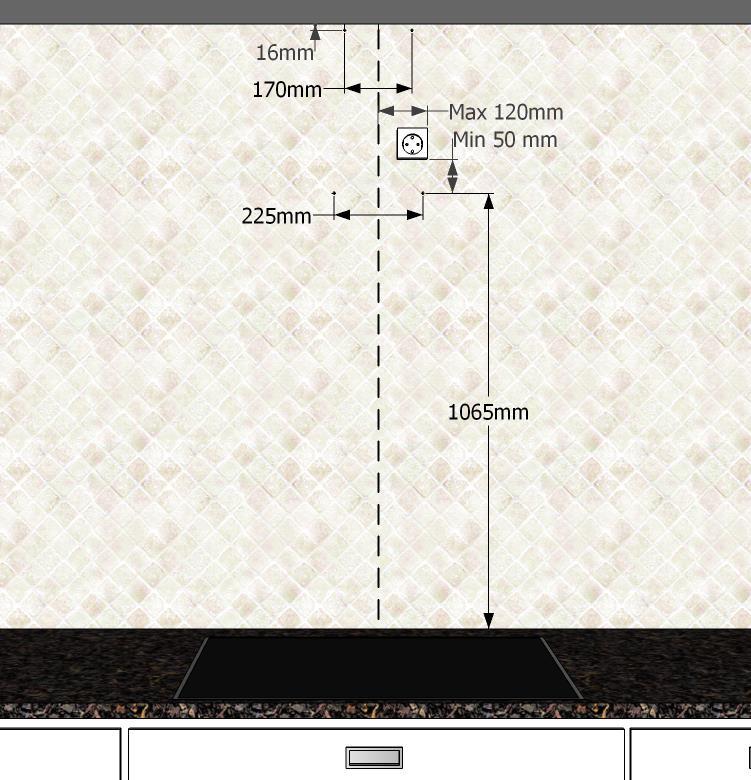

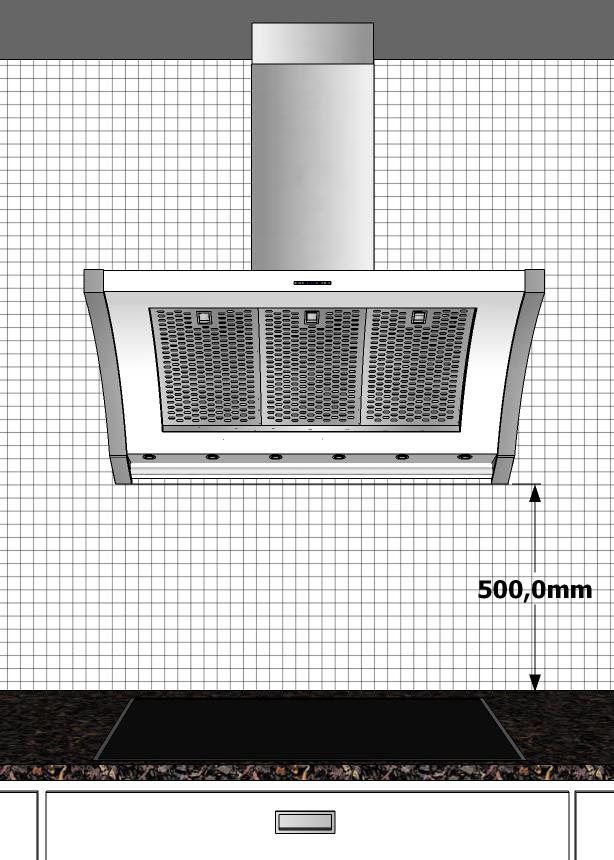

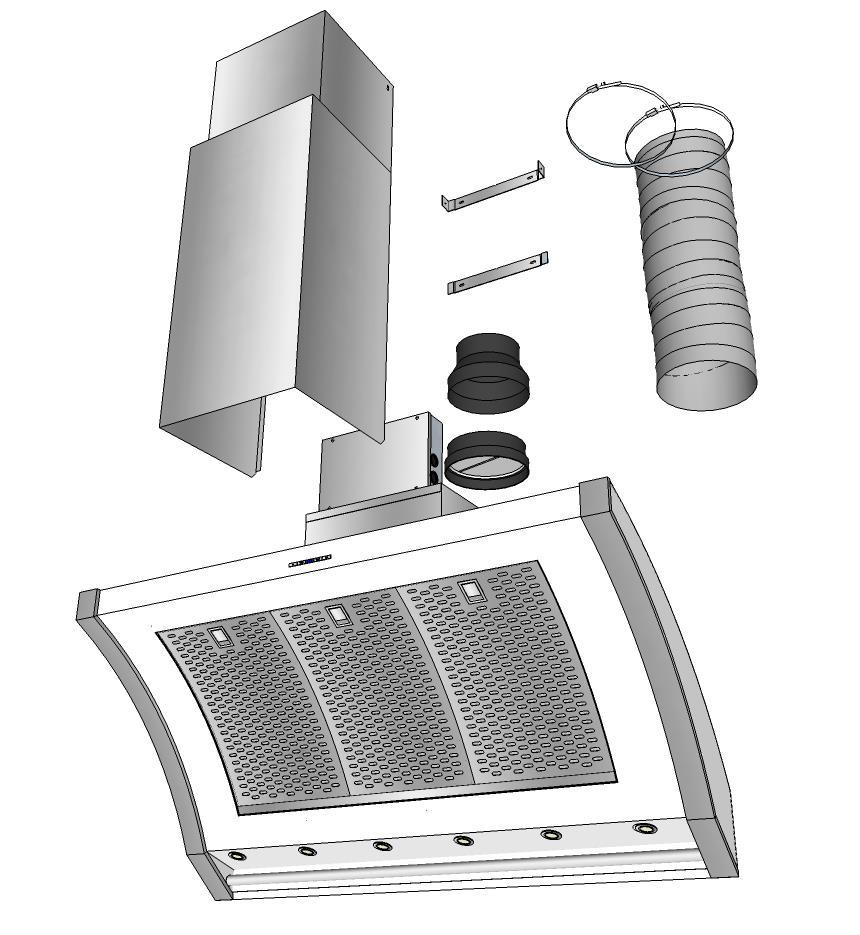

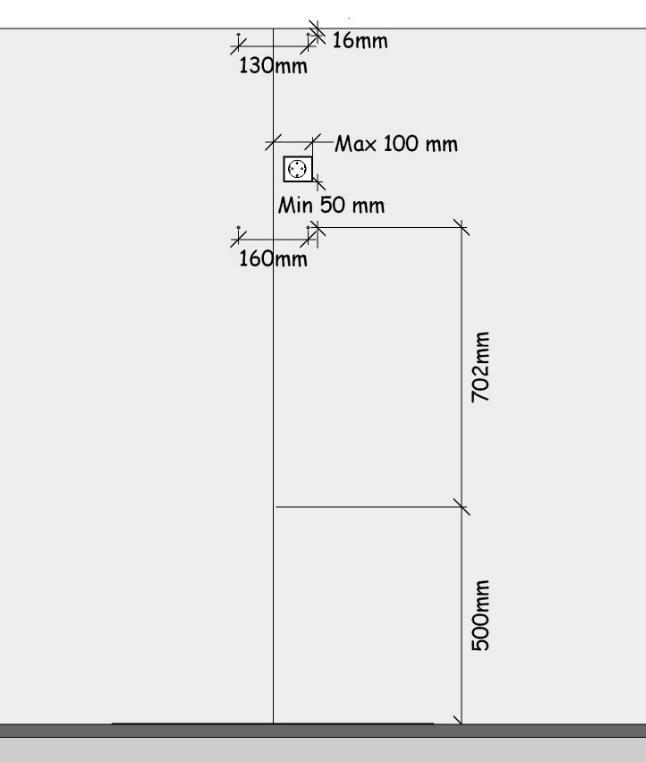

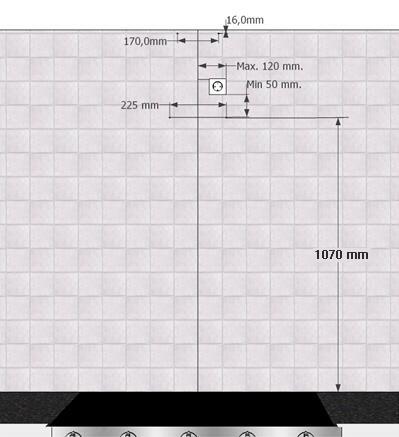

6 Monteringsanvisning Rustik Översikt: 1. Skorstensbleck 2. Övre skorsten 3. Nedre skorsten 4. Kallrasskydd 5. Reduktion. 6. Trumsats, tillval Rekommenderad monteringshöjd. Spiskåpans fästpunkter samt elkontaktens placering. 6

Montera upp det övre skorstensblecket ett par millimeter från taket.

Justera så att kupan hänger i våg med hjälp av justerskruvarna.

Kontrollera att slangen är sträckt och att kallrasskyddet kan öppna

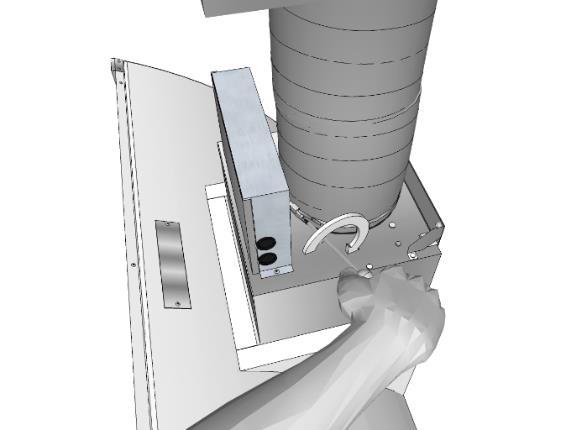

7 Montera upp det övre skorstensblecket ett par millimeter från taket. Montera trumsatsen på spiroröret. Skruva därefter upp den övre skorstenen på skorstensblecket. Häng upp spiskåpan på de båda fästpunkterna. Justera så att kupan hänger i våg med hjälp av justerskruvarna. Drag därefter fast spiskåpan. Montera trumsatsen på kallrasskyddet. Kontrollera att slangen är sträckt och att kallrasskyddet kan öppna obehindrat. Sätt i elsladden och kontrollera spiskåpans funktioner (starta motorn och tänd ljuset) Kräng försiktigt den nedre skorstenen runt den övre och fläkthuset. Skjut sedan ner skorstenen i kupans ovansida. 7

Monteringsanvisning Vertikal Översikt: 1.

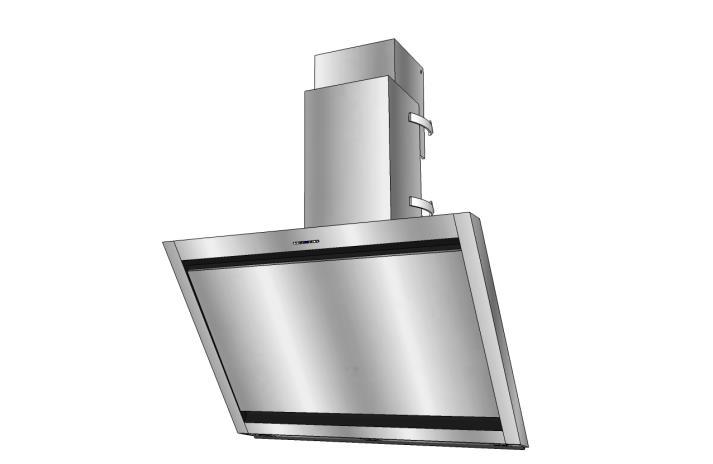

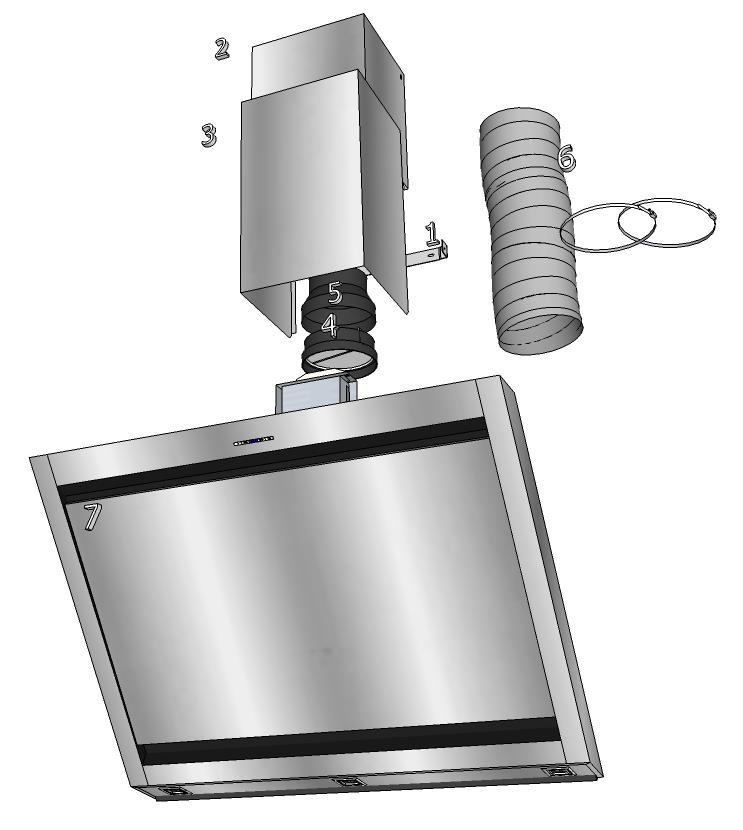

8 Monteringsanvisning Vertikal Översikt: 1. Skorstensbleck 2. Övre skorsten 3. Nedre skorsten 4. Kallrasskydd 5. Reduktion. 6. Trumsats, tillval 7. Lucka, öppningsbar Rekommenderad monteringshöjd. Spiskåpans fästpunkter samt elkontaktens placering. 8

Montera upp skorstensblecket ett par millimeter från taket.

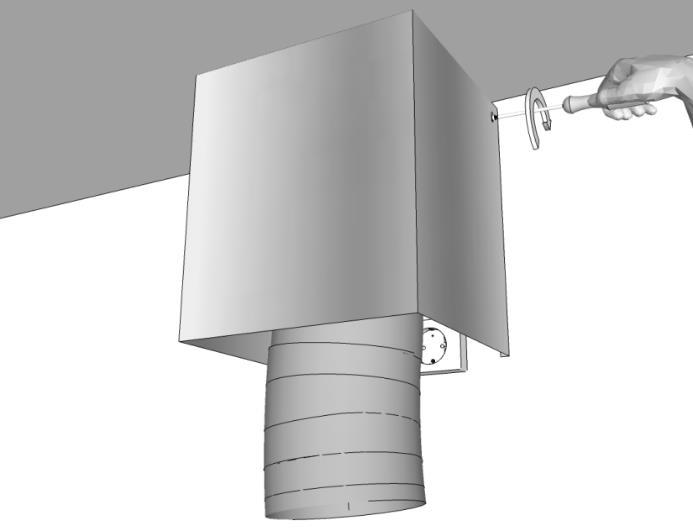

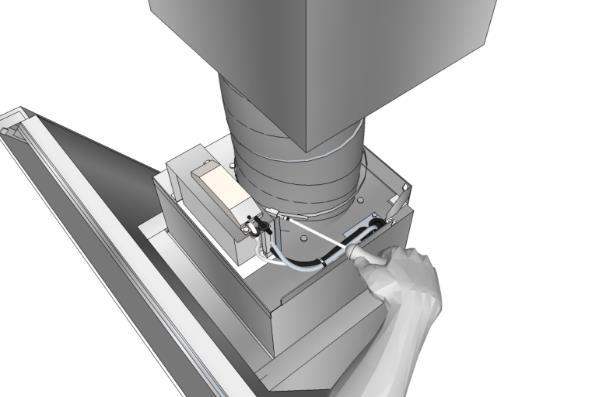

9 Montera upp skorstensblecket ett par millimeter från taket. Montera trumsatsen på spiroröret. Skruva därefter upp den övre skorstenen på skorstensblecket. Häng upp spiskåpan på de båda fästpunkterna. Justera så att kupan hänger i våg med hjälp av justerskruvarna. Drag därefter fast spiskåpan. Anslut elkontakten och montera trumsatsen på kallrasskyddet. Kontrollera att slangen är sträckt och att kallrasskyddet kan öppna obehindrat. Kontrollera spiskåpans funktioner (starta motorn och tänd ljuset). Kräng försiktigt den nedre skorstenen runt den övre och fläkthuset. Skjut sedan ner skorstenen i kupans ovansida. 9

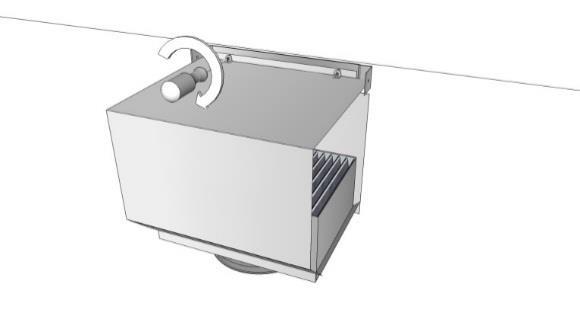

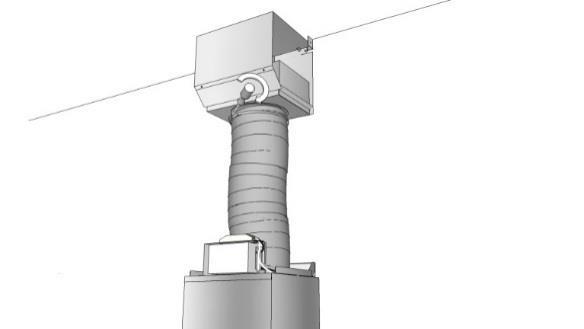

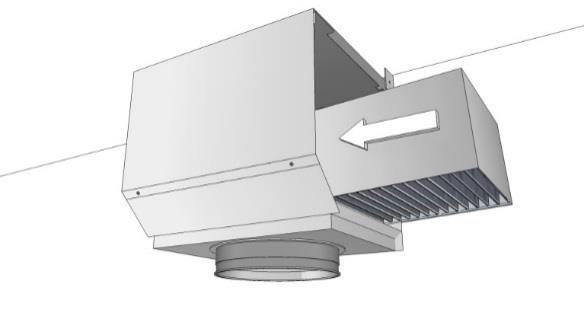

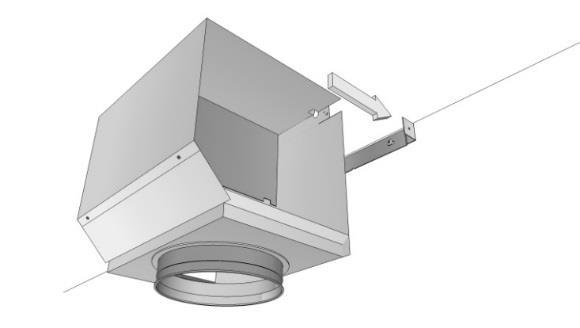

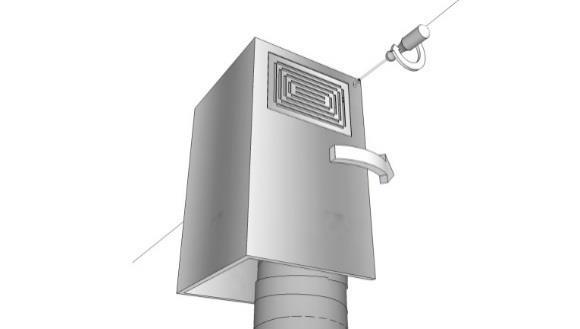

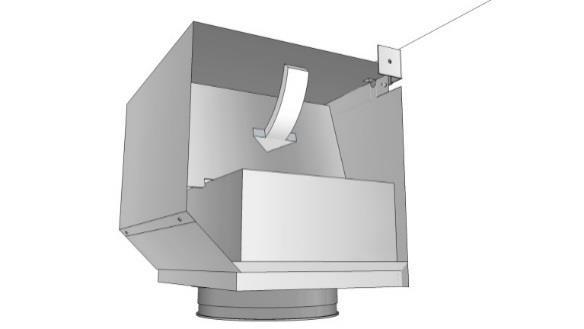

10 InHouse väggmodell 1. Lossa några varv på skruvarna som håller det övre skorstensblecket. 2. Häng dit InHouse luftfördelaren. 3. Drag fast skruvarna igen. 4. Fäll upp mittenplåten åt höger. 5. Stoppa in kolfilterkasetten. 6. Vik ner mittenplåten igen och lås fast kolfiltret. 7. Skruva dit trumsatsen med slangklämmorna. 8. Häng på överskorstenen och skruva fast i skorstensblecket. 10

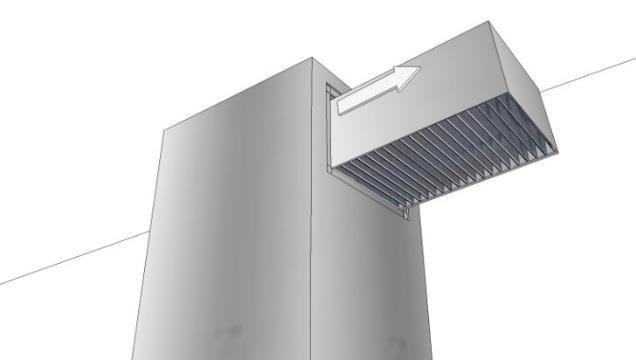

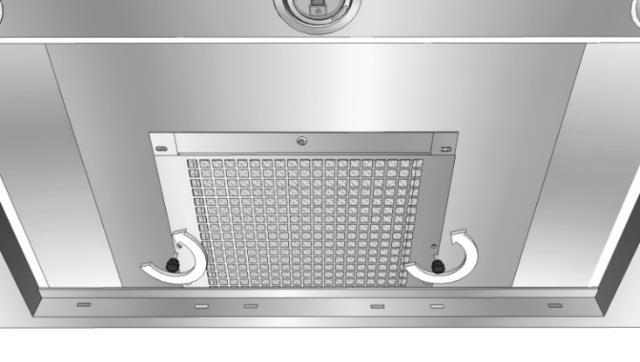

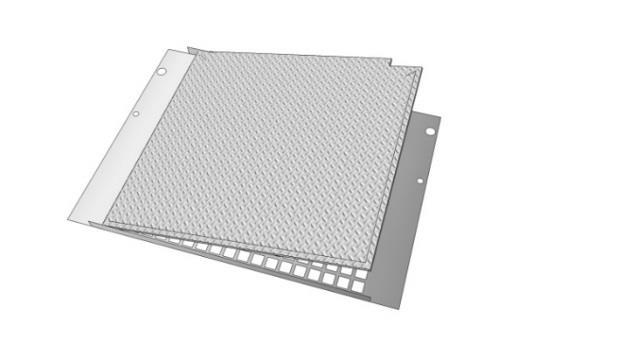

11 Byte av kolfilterkassett 1. Lossa frånluftsgallren på båda sidor. 2. Fäll upp mittenplåten åt höger. 3. Använd båda händerna och lyft ur kolfilterkasetten. Trådfiltret 1. Lossa fingerskruvarna som håller trådfilterramen. 2. Tag ner ramen och trådfiltret. 3. Tag ur trådfiltret och rengör det i diskmaskin eller diska det för hand. 11

12 Fjäråskupan AB Flygfältsgatan 26 Telefon E-post Torslanda Telefax
