52 FÖRSÖRJNINGSSYSTEM FÖR FLYTANDE ELLER GASFORMIGT MEDIUM

Transkript

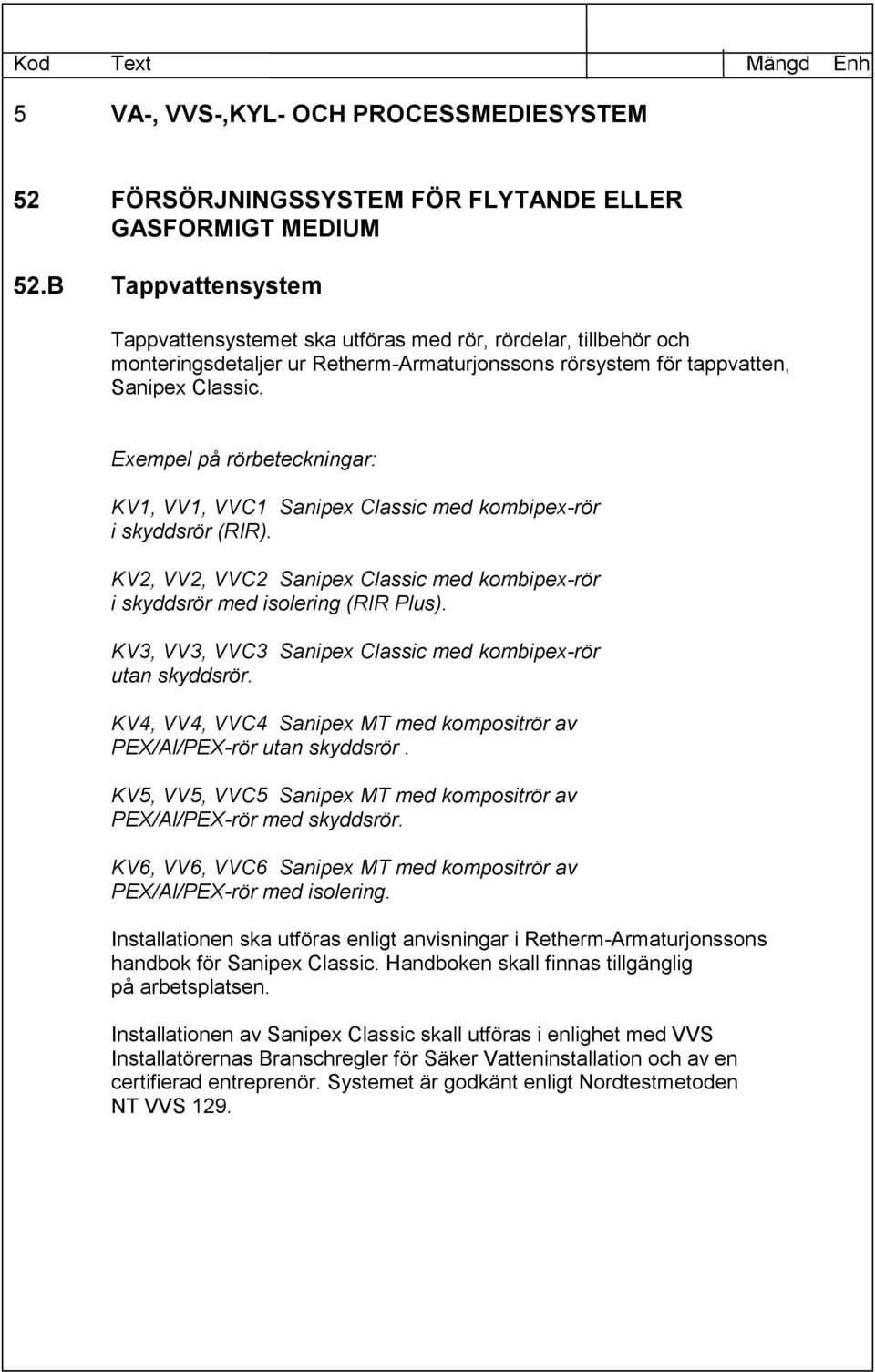

1 Kod Text Mängd Enh 5 VA-, VVS-,KYL- OCH PROCESSMEDIESYSTEM 52 FÖRSÖRJNINGSSYSTEM FÖR FLYTANDE ELLER GASFORMIGT MEDIUM 52.B Tappvattensystem Tappvattensystemet ska utföras med rör, rördelar, tillbehör och monteringsdetaljer ur Retherm-Armaturjonssons rörsystem för tappvatten, Sanipex Classic. Exempel på rörbeteckningar: KV1, VV1, VVC1 Sanipex Classic med kombipex-rör KV2, VV2, VVC2 Sanipex Classic med kombipex-rör KV3, VV3, VVC3 Sanipex Classic med kombipex-rör KV4, VV4, VVC4 Sanipex MT med kompositrör av PEX/Al/PEX-rör utan skyddsrör. KV5, VV5, VVC5 Sanipex MT med kompositrör av PEX/Al/PEX-rör med skyddsrör. KV6, VV6, VVC6 Sanipex MT med kompositrör av PEX/Al/PEX-rör med isolering. Installationen ska utföras enligt anvisningar i Retherm-Armaturjonssons handbok för Sanipex Classic. Handboken skall finnas tillgänglig på arbetsplatsen. Installationen av Sanipex Classic skall utföras i enlighet med VVS Installatörernas Branschregler för Säker Vatteninstallation och av en certifierad entreprenör. Systemet är godkänt enligt Nordtestmetoden NT VVS 129.

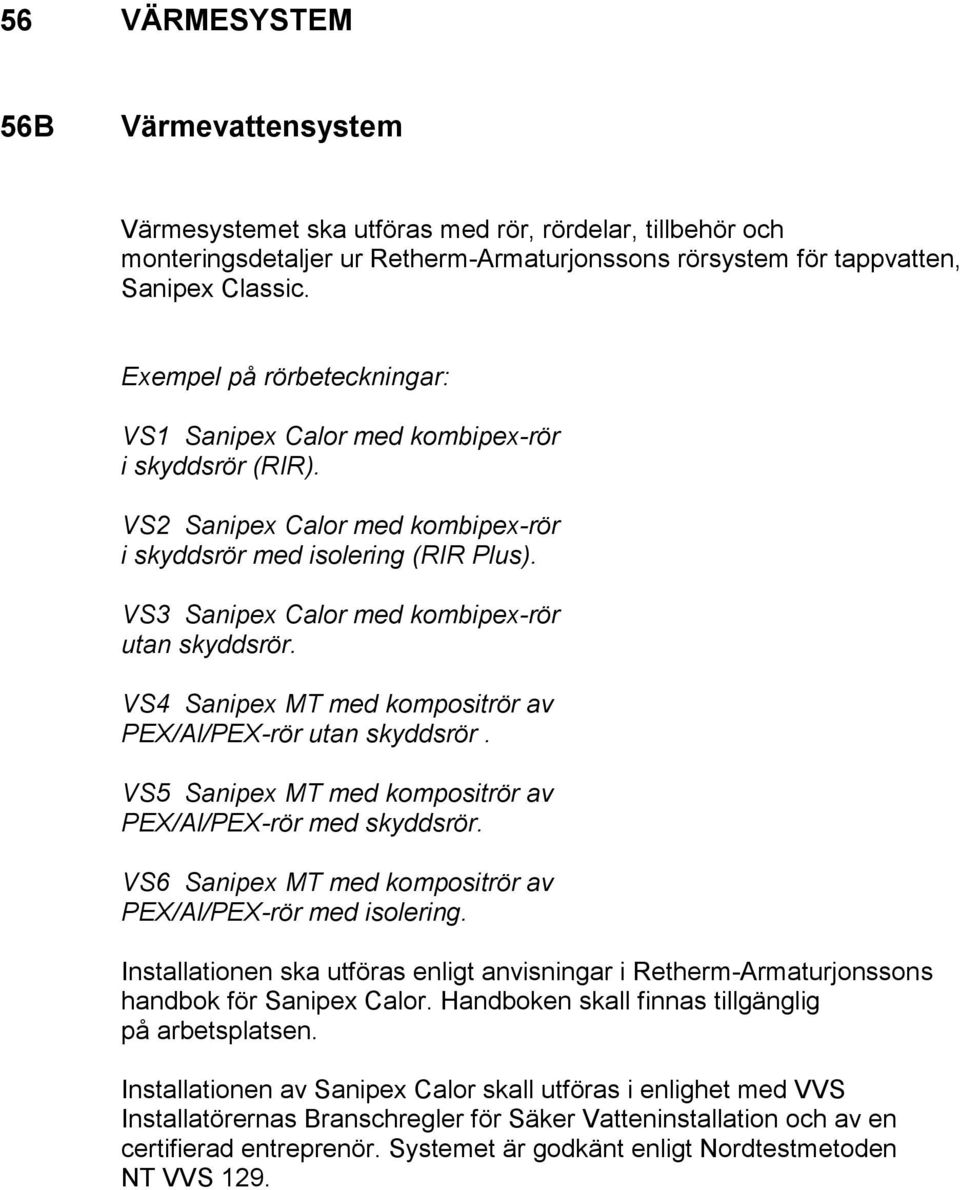

2 56 VÄRMESYSTEM 56B Värmevattensystem Värmesystemet ska utföras med rör, rördelar, tillbehör och monteringsdetaljer ur Retherm-Armaturjonssons rörsystem för tappvatten, Sanipex Classic. Exempel på rörbeteckningar: VS1 Sanipex Calor med kombipex-rör VS2 Sanipex Calor med kombipex-rör VS3 Sanipex Calor med kombipex-rör VS4 Sanipex MT med kompositrör av PEX/Al/PEX-rör utan skyddsrör. VS5 Sanipex MT med kompositrör av PEX/Al/PEX-rör med skyddsrör. VS6 Sanipex MT med kompositrör av PEX/Al/PEX-rör med isolering. Installationen ska utföras enligt anvisningar i Retherm-Armaturjonssons handbok för Sanipex Calor. Handboken skall finnas tillgänglig på arbetsplatsen. Installationen av Sanipex Calor skall utföras i enlighet med VVS Installatörernas Branschregler för Säker Vatteninstallation och av en certifierad entreprenör. Systemet är godkänt enligt Nordtestmetoden NT VVS 129.

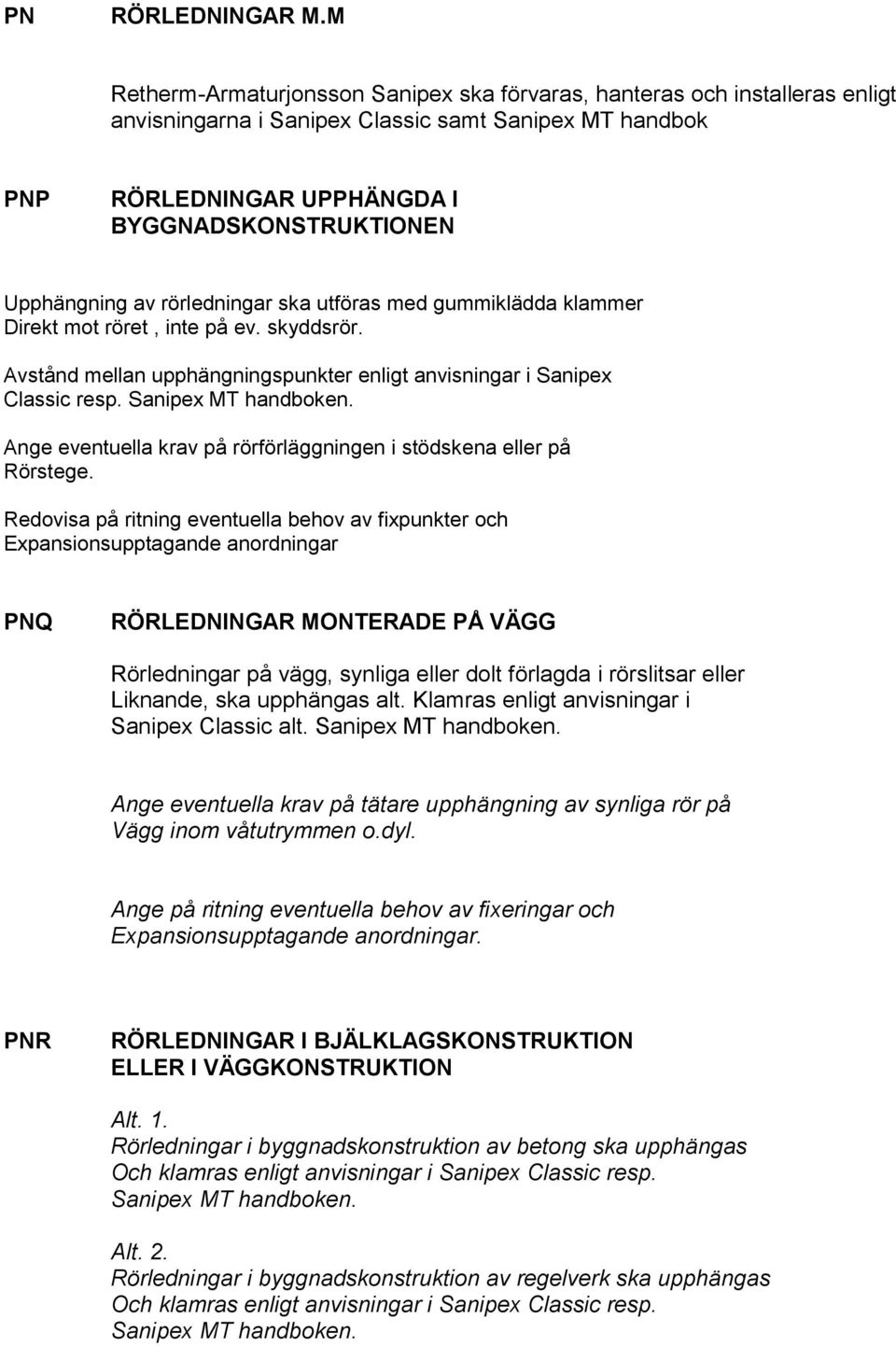

3 PN RÖRLEDNINGAR M.M Retherm-Armaturjonsson Sanipex ska förvaras, hanteras och installeras enligt anvisningarna i Sanipex Classic samt Sanipex MT handbok PNP RÖRLEDNINGAR UPPHÄNGDA I BYGGNADSKONSTRUKTIONEN Upphängning av rörledningar ska utföras med gummiklädda klammer Direkt mot röret, inte på ev. skyddsrör. Avstånd mellan upphängningspunkter enligt anvisningar i Sanipex Classic resp. Sanipex MT handboken. Ange eventuella krav på rörförläggningen i stödskena eller på Rörstege. Redovisa på ritning eventuella behov av fixpunkter och Expansionsupptagande anordningar PNQ RÖRLEDNINGAR MONTERADE PÅ VÄGG Rörledningar på vägg, synliga eller dolt förlagda i rörslitsar eller Liknande, ska upphängas alt. Klamras enligt anvisningar i Sanipex Classic alt. Sanipex MT handboken. Ange eventuella krav på tätare upphängning av synliga rör på Vägg inom våtutrymmen o.dyl. Ange på ritning eventuella behov av fixeringar och Expansionsupptagande anordningar. PNR RÖRLEDNINGAR I BJÄLKLAGSKONSTRUKTION ELLER I VÄGGKONSTRUKTION Rörledningar i byggnadskonstruktion av betong ska upphängas Och klamras enligt anvisningar i Sanipex Classic resp. Sanipex MT handboken. Alt. 2. Rörledningar i byggnadskonstruktion av regelverk ska upphängas Och klamras enligt anvisningar i Sanipex Classic resp. Sanipex MT handboken.

4 PNT RÖRLEDNINGAR I TOMRÖR ELLER SKYDDSRÖR I BYGGNADSKONSTRUKTIONEN Rörledningar i tomrör i byggnadskonstruktionen av betong ska Upphängas och klamras enligt anvisningar i Sanipex Classic resp. Sanipex MT handboken. Alt. 2. Rörledningar i tomrör i byggnadskonstruktionen av regelverk ska Upphängas och klamras enligt anvisningar i Sanipex Classic resp. Sanipex MT handboken. Tomrör ska mynna utanför byggnadsstommen och på ett sådant Sätt att eventuellt läckage från rörsystemet snabbt upptäcks, Enligt Branschregler för Säker Vatteninstallation. Ange eventuellt krav på extraisolerade tomrör, Sanipex Kombirör Rir Plus. PNP.5142 Ledning av PEX-rör med diffusionstätning, Upphängda i byggnadskonstruktionen Utföres med Retherm-Armaturjonsson fabrikat typ Sanipex för tappvatten och värme. Ange ritningsbeteckning t.ex: KV1, VV1, VVC1 Sanipex Classic med kombipex-rör KV2, VV2, VVC2 Sanipex Classic med kombipex-rör KV3, VV3, VVC3 Sanipex Classic med kombipex-rör KV4, VV4, VVC4 Sanipex MT med kompositrör av

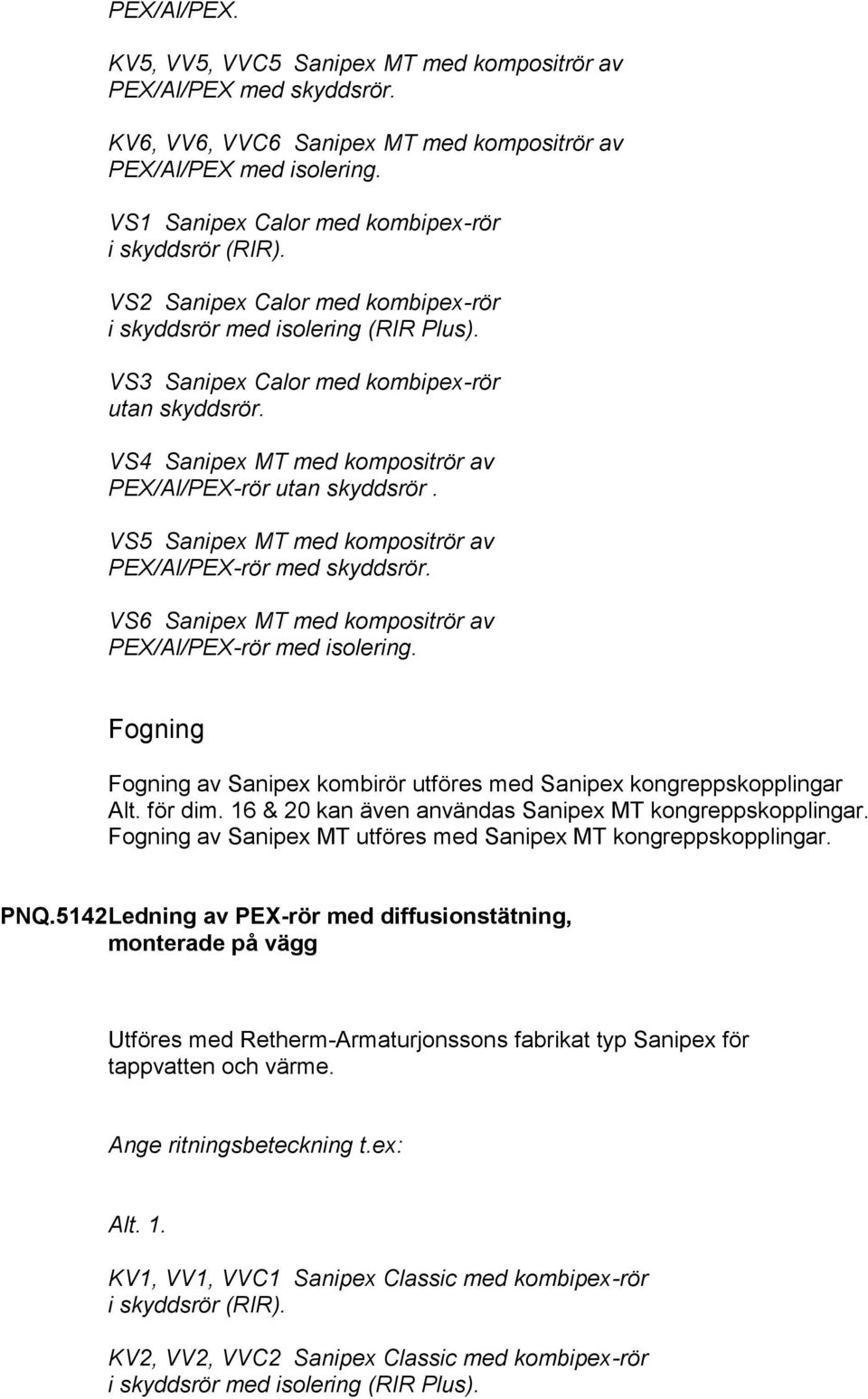

5 PEX/Al/PEX. KV5, VV5, VVC5 Sanipex MT med kompositrör av PEX/Al/PEX med skyddsrör. KV6, VV6, VVC6 Sanipex MT med kompositrör av PEX/Al/PEX med isolering. VS1 Sanipex Calor med kombipex-rör VS2 Sanipex Calor med kombipex-rör VS3 Sanipex Calor med kombipex-rör VS4 Sanipex MT med kompositrör av PEX/Al/PEX-rör utan skyddsrör. VS5 Sanipex MT med kompositrör av PEX/Al/PEX-rör med skyddsrör. VS6 Sanipex MT med kompositrör av PEX/Al/PEX-rör med isolering. Fogning Fogning av Sanipex kombirör utföres med Sanipex kongreppskopplingar Alt. för dim. 16 & 20 kan även användas Sanipex MT kongreppskopplingar. Fogning av Sanipex MT utföres med Sanipex MT kongreppskopplingar. PNQ.5142 Ledning av PEX-rör med diffusionstätning, monterade på vägg Utföres med Retherm-Armaturjonssons fabrikat typ Sanipex för tappvatten och värme. Ange ritningsbeteckning t.ex: KV1, VV1, VVC1 Sanipex Classic med kombipex-rör KV2, VV2, VVC2 Sanipex Classic med kombipex-rör

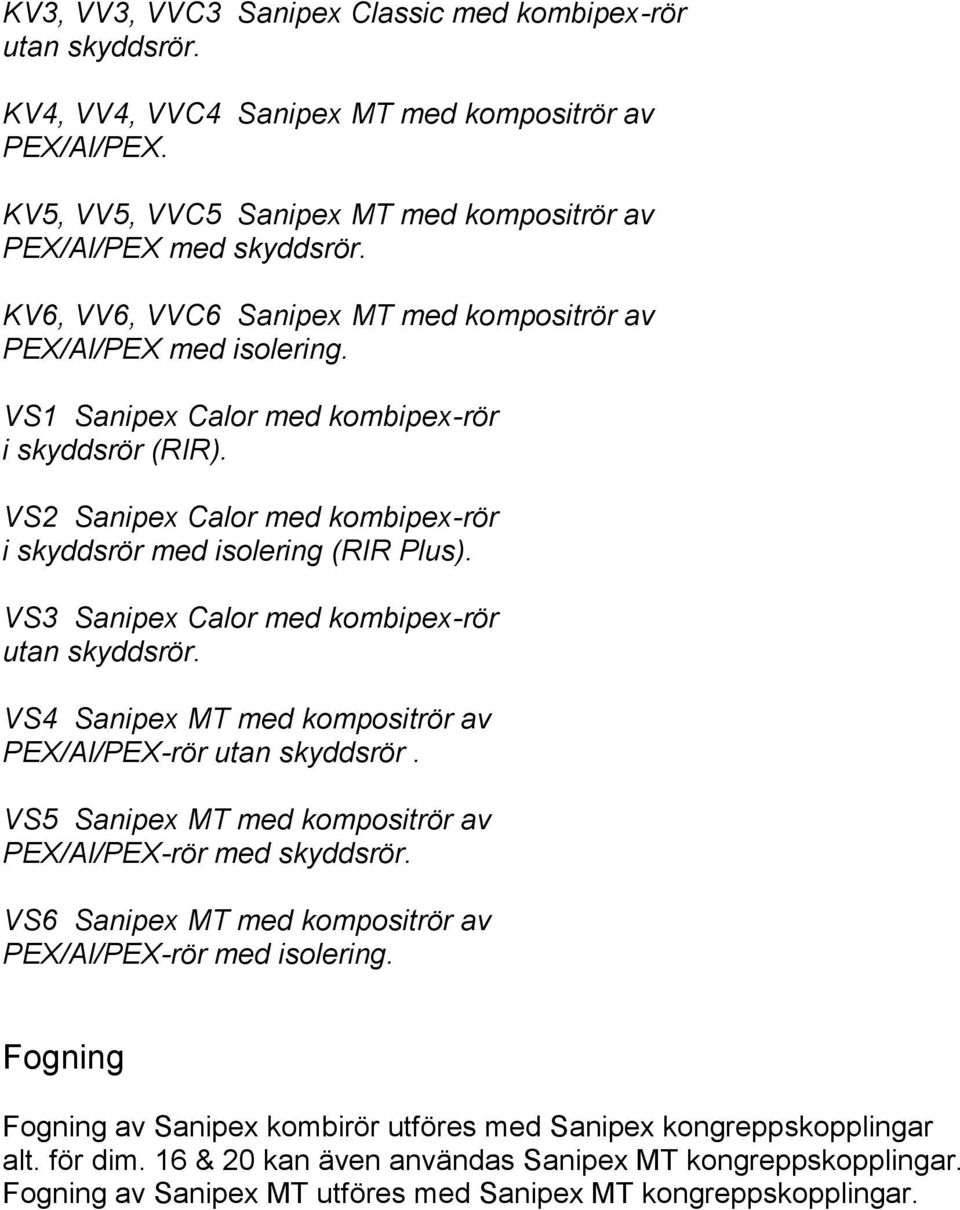

6 KV3, VV3, VVC3 Sanipex Classic med kombipex-rör KV4, VV4, VVC4 Sanipex MT med kompositrör av PEX/Al/PEX. KV5, VV5, VVC5 Sanipex MT med kompositrör av PEX/Al/PEX med skyddsrör. KV6, VV6, VVC6 Sanipex MT med kompositrör av PEX/Al/PEX med isolering. VS1 Sanipex Calor med kombipex-rör VS2 Sanipex Calor med kombipex-rör VS3 Sanipex Calor med kombipex-rör VS4 Sanipex MT med kompositrör av PEX/Al/PEX-rör utan skyddsrör. VS5 Sanipex MT med kompositrör av PEX/Al/PEX-rör med skyddsrör. VS6 Sanipex MT med kompositrör av PEX/Al/PEX-rör med isolering. Fogning Fogning av Sanipex kombirör utföres med Sanipex kongreppskopplingar alt. för dim. 16 & 20 kan även användas Sanipex MT kongreppskopplingar. Fogning av Sanipex MT utföres med Sanipex MT kongreppskopplingar.

7 PNR.5142 Ledning av PEX-rör med diffusionstätning, Monterade i bjälklagskonstruktion eller i väggkonstruktion Utföres med Retherm-Armaturjonsson s fabrikat typ Sanipex för tappvatten och värme. Ange ritningsbeteckning t.ex: KV1, VV1, VVC1 Sanipex Classic med kombipex-rör KV2, VV2, VVC2 Sanipex Classic med kombipex-rör KV3, VV3, VVC3 Sanipex Classic med kombipex-rör KV4, VV4, VVC4 Sanipex MT med kompositrör av PEX/Al/PEX. KV5, VV5, VVC5 Sanipex MT med kompositrör av PEX/Al/PEX med skyddsrör. KV6, VV6, VVC6 Sanipex MT med kompositrör av PEX/Al/PEX med isolering. VS1 Sanipex Calor med kombipex-rör VS2 Sanipex Calor med kombipex-rör VS3 Sanipex Calor med kombipex-rör VS4 Sanipex MT med kompositrör av PEX/Al/PEX-rör utan skyddsrör. VS5 Sanipex MT med kompositrör av PEX/Al/PEX-rör med skyddsrör. VS6 Sanipex MT med kompositrör av PEX/Al/PEX-rör med isolering. Fogning Fogning av Sanipex kombirör utföres med Sanipex kongreppskopplingar Alt. för dim. 16 & 20 kan även användas Sanipex MT kongreppskopplingar. Fogning av Sanipex MT utföres med Sanipex MT kongreppskopplingar.

8 PNP.5142 Ledning av PEX-rör med diffusionstätning, monterade i skyddsrör Utföres med Retherm-Armaturjonsson s fabrikat typ Sanipex för tappvatten och värme. Ange ritningsbeteckning t.ex: KV1, VV1, VVC1 Sanipex Classic med kombipex-rör KV2, VV2, VVC2 Sanipex Classic med kombipex-rör KV5, VV5, VVC5 Sanipex MT med kompositrör av PEX/Al/PEX med skyddsrör. VS1 Sanipex Calor med kombipex-rör VS2 Sanipex Calor med kombipex-rör VS5 Sanipex MT med kompositrör av PEX/Al/PEX-rör med skyddsrör. Fogning Fogning av Sanipex kombirör utföres med Sanipex kongreppskopplingar Alt. för dim. 16 & 20 kan även användas Sanipex MT kongreppskopplingar. Fogning av Sanipex MT utföres med Sanipex MT kongreppskopplingar. PP ANORDNING FÖR FÖRANKRING, EXPANSIONSELEMENT, RÖRGENOMFÖRINGAR M.M. PPC.1 Fästdon, fixeringar, styrningar m.m. Fästdon, fixeringar och styrningar som anbringas direkt mot Pex-röret Ska vara gummi- eller plastbeklädda.

9 PPC.11 Fästdon till rörledningar Vid ingjutning av Rir ska rören fästas mot armeringen med max 1 m mellan fästpunkterna. PPC.12 Fixering av rörledningar Vid förläggning av Rir i träbjälklag och i regelväggar ska rören fixeras med fixeringsklamma alt. rörklamma med max 1,20 m mellan fixeringarna på raksträckor. I böjar ska fixeringen göras i början, slutet och mitt i varje böj. PPC.3 Rörgenomföringar Rörutgång ur vägg för anslutning av armatur eller för övergång till synlig rördragning ska utföras med väggbockfixtur fixerad i fästskena för väggboxfixtur eller skruvad mot träkortling enligt Branschregler för Säker Vatteninstallation Alt. 2. Rörutgång ur vägg för anslutning av armatur eller för övergång till synlig rördragning ska utföras med väggbox fixerad i fästskena för väggbox eller skruvad mot träkortling enligt Branschregler för Säker Vatteninstallation. Väggbrickor, täckbrickor och blandarfäste till väggbockfixtur väljs ur sortiment från leverantörer som anpassat och godkänt sina produkter för pex-rör likvärdigt med Sanipex kombirör. Montering ska ske enligt leverantörens anvisningar. För anslutningsdetaljer såsom blandarstolpar, föravstängningsventiler, täckbrickor o.dyl. till väggboxen se sortimentsöversikt för Sanipex. Montering ska ske enligt Sanipex Classic handbok. OBS! DETTA GÄLLER BARA TAPPVATTEN

10 PPC.31 Rörgenomföringar i bjälklag eller vägg med skydd mot icke avsedd fixering Som skydd mot icke avsedd fixering ska rörhylsa av plast användas (alt. obruten isolering). Tätning mellan rörhylsa och medierör ska utföras med fogmassa. Obs! Särskilda krav på genomföringar i brandcellsbegränsande byggnadsdel. PPC.322 Rörgenomföringar i vägg med vattenavvisande eller vattentät beklädnad av plastmatta eller vattenavvisande eller vattentät målningsbehandling Rörgenomföringar med väggbockfixtur ska utföras enligt följande: Väggbockfixturen ska vara fixerad i vägg. Skyddsröret ska kapas 2 mm utanför färdig vägg gummibussning monteras för att säkerställa läckageindikering vid eventuellt läckage på medierör. Väggbricka, blandarfäste o.dyl. monteras enligt leverantörens anvisningar. Montering ska utföras enligt ReTherm Armaturjonssons monteringsanvisningar enligt Branschregler för Säker Vatteninstallation. Rörgenomföring med väggbox ska utföras enligt följande: Väggboxen ska vara fixerad i vägg Boxförlängaren ska kapas 2-3 mm utanför färdig vägg. anslutningsdetaljer samt tillhörande täckbricka monteras. Montering ska utföras enligt ReTherm Armaturjonssons monteringsanvisningar enligt Branschregler för Säker Vatteninstallation.

11 PPC.322 Rörgenomföringar i vägg med vattenavvisande eller vattentät beklädnad av fogplattor Rörgenomföringar med väggbockfixtur ska utföras enligt följande: Väggbockfixturen ska vara fixerad i vägg. gummimembran levereras, monteras och integreras av tätskiktsentreprenören i tätskiktet Skyddsröret ska kapas 2 mm utanför färdig vägg gummibussning monteras för att säkerställa läckageindikering vid eventuellt läckage på medierör. Väggbricka, blandarfäste o.dyl. monteras enligt leverantörens anvisningar. Montering ska utföras enligt ReTherm Armaturjonssons monteringsanvisningar enligt Branschregler för Säker Vatteninstallation. Rörgenomföring med väggbox ska utföras enligt följande: Väggboxen ska vara fixerad i vägg gummimembran levereras av rörentreprenören men monteras av tätskiktsentreprenören som integrerar den i tätskiktet. Boxförlängaren ska kapas 2-3 mm utanför färdig vägg. anslutningsdetaljer samt tillhörande täckbricka monteras. Montering ska utföras enligt ReTherm Armaturjonssons monteringsanvisningar enligt Branschregler för Säker Vatteninstallation. PPC.33 Rörgenomföringar i bjälklag eller vägg som utgör brandcellsskiljande konstruktion Ange de byggnadsdelar som är brandcellsbegränsande och ange brandteknisk klass för dessa.

12 PPC.61 Röranslutningar m.m Fördelning av rörledningar ska placeras enligt ritning och utföras med fördelningsrör. Ange: Om fördelningsrör ska monteras i inbyggnadsskåp eller monteras fritt på vägg ( fördelarskåp och tillhörande lucka eller täckplåt. Ange skåpstorlek). Ange omfattning av avstängnings- och reglerventiler på fördelaren. Vid synligt monterat fördelningsrör, ange om utrymmet ska vara försett med golvavlopp. Vid inbyggt fördelningsrör i inbyggnadsskåp, ange var röret för läckageindikering ska mynna. PPD2 Rengöring av rörledningar Eventuella spånor från bearbetning av Pex-rören ska avlägsnas med spolning med dricksvatten. PPD2 MÄRKNING OCH SKYLTNING AV INSTALLATIONSSYSTEM Märkning ska utföras med bestående text på brickor eller liknande upphängda i kedjor. Obs! Märkning får inte göras med tape direkt på Pex-röret. Ange omfattning av märkning. Ange om annat system för märkning ska följas, t.ex. fastighetsägarens egna standard. YTB.1521 Märkning av tappvatteninstallationer Fördelningsställen ska märkas med uppgifter om medie och vilka utrymmen den betjänar. Kopplingsledningar ska märkas med vilken armatur eller apparat dessa betjänar.
