1 Utgåva 4 Gamla golvbrunnar Hitta rätt bland gamla golvbrunnar Vid besiktning av våtrum kan det ofta vara svårt att identifiera golvbrunnens fabrikat och ålder. Vi har i detta kompendium sammanställt äldre broschyrmaterial för att ge hjälp och vägledning för identifikation av golvbrunnar som skall bytas vid renovering. JAFO AB, Lund Med reservation för eventuella ändringar. JAFO AB, Box 4056, SE LUND, SWEDEN. Tel: + 46 (0) Fax: +46 (0) info@jafo.eu

Vi har i detta kompendium sammanställt äldre broschyrmaterial för att ge hjälp och vägledning för identifikation av

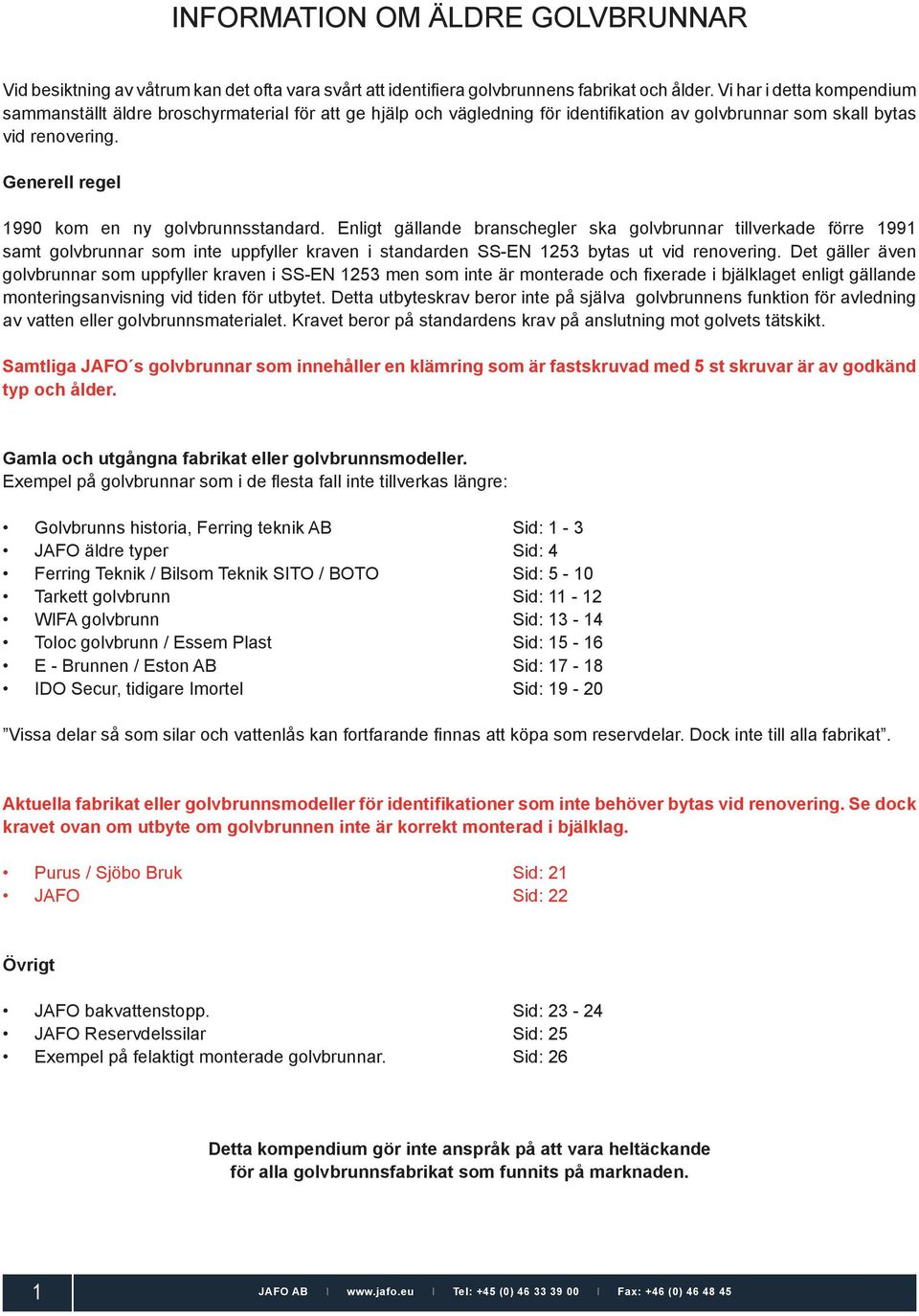

2 NFORMATON OM ÄLDRE GOLVBRUNNAR Vid besiktning av våtrum kan det ofta vara svårt att identifiera golvbrunnens fabrikat och ålder. Vi har i detta kompendium sammanställt äldre broschyrmaterial för att ge hjälp och vägledning för identifikation av golvbrunnar som skall bytas vid renovering. Generell regel 1990 kom en ny golvbrunnsstandard. Enligt gällande branschegler ska golvbrunnar tillverkade förre 1991 samt golvbrunnar som inte uppfyller kraven i standarden SS-EN 1253 bytas ut vid renovering. Det gäller även golvbrunnar som uppfyller kraven i SS-EN 1253 men som inte är monterade och fixerade i bjälklaget enligt gällande monteringsanvisning vid tiden för utbytet. Detta utbyteskrav beror inte på själva golvbrunnens funktion för avledning av vatten eller golvbrunnsmaterialet. Kravet beror på standardens krav på anslutning mot golvets tätskikt. Samtliga JAFO s golvbrunnar som innehåller en klämring som är fastskruvad med 5 st skruvar är av godkänd typ och ålder. Gamla och utgångna fabrikat eller golvbrunnsmodeller. Exempel på golvbrunnar som i de flesta fall inte tillverkas längre: Golvbrunns historia, Ferring teknik AB Sid: 1-3 JAFO äldre typer Sid: 4 Ferring Teknik / Bilsom Teknik STO / BOTO Sid: 5-10 Tarkett golvbrunn Sid: WFA golvbrunn Sid: Toloc golvbrunn / Essem Plast Sid: E - Brunnen / Eston AB Sid: DO Secur, tidigare mortel Sid: Vissa delar så som silar och vattenlås kan fortfarande finnas att köpa som reservdelar. Dock inte till alla fabrikat. Aktuella fabrikat eller golvbrunnsmodeller för identifikationer som inte behöver bytas vid renovering. Se dock kravet ovan om utbyte om golvbrunnen inte är korrekt monterad i bjälklag. Purus / Sjöbo Bruk Sid: 21 JAFO Sid: 22 Övrigt JAFO bakvattenstopp. Sid: JAFO Reservdelssilar Sid: 25 Exempel på felaktigt monterade golvbrunnar. Sid: 26 Detta kompendium gör inte anspråk på att vara heltäckande för alla golvbrunnsfabrikat som funnits på marknaden. 1 JAFO AB Tel: +45 (0) Fax: +46 (0)

Generell regel 1990 kom en ny golvbrunnsstandard.

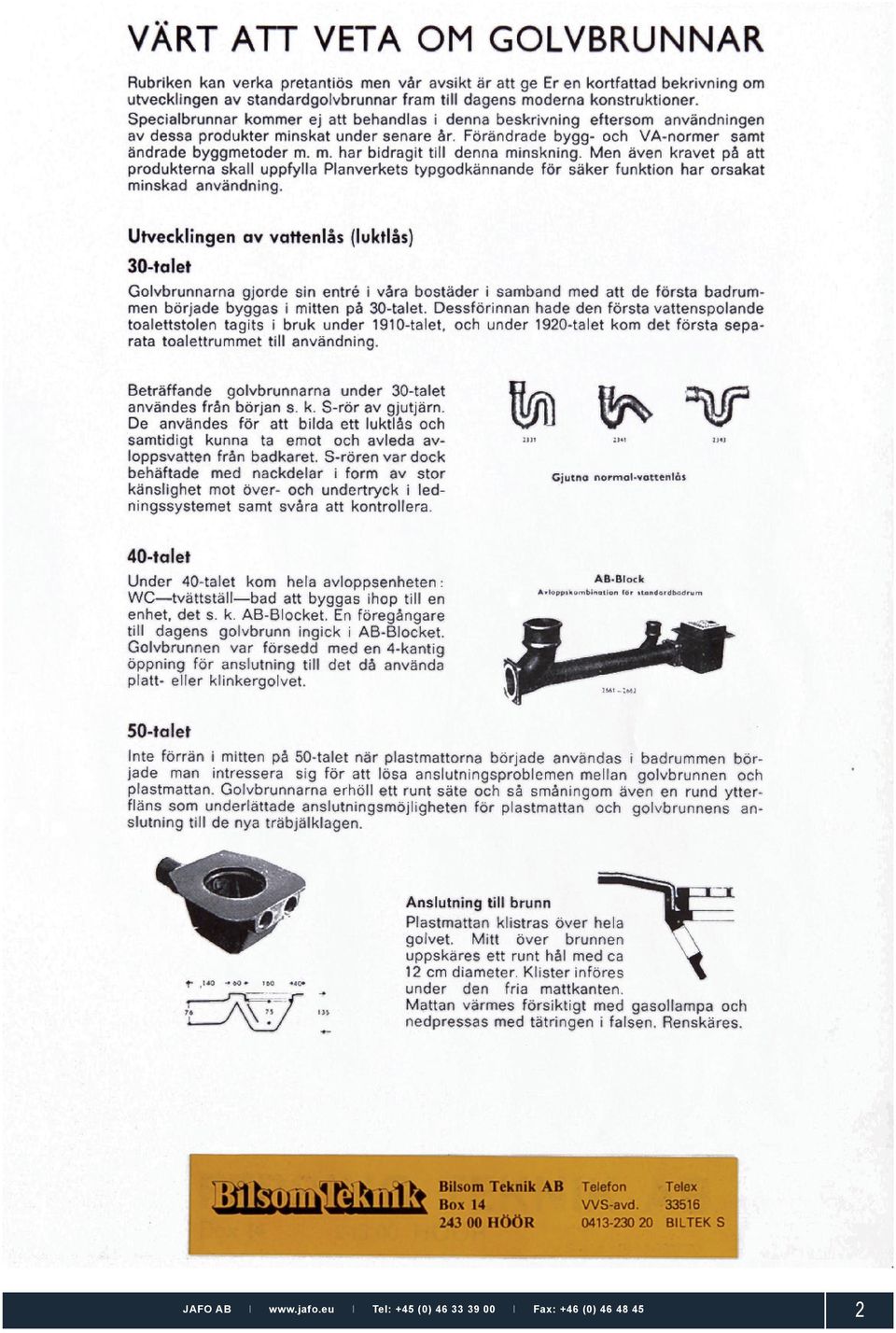

3 JAFO AB Tel: +45 (0) Fax: +46 (0)

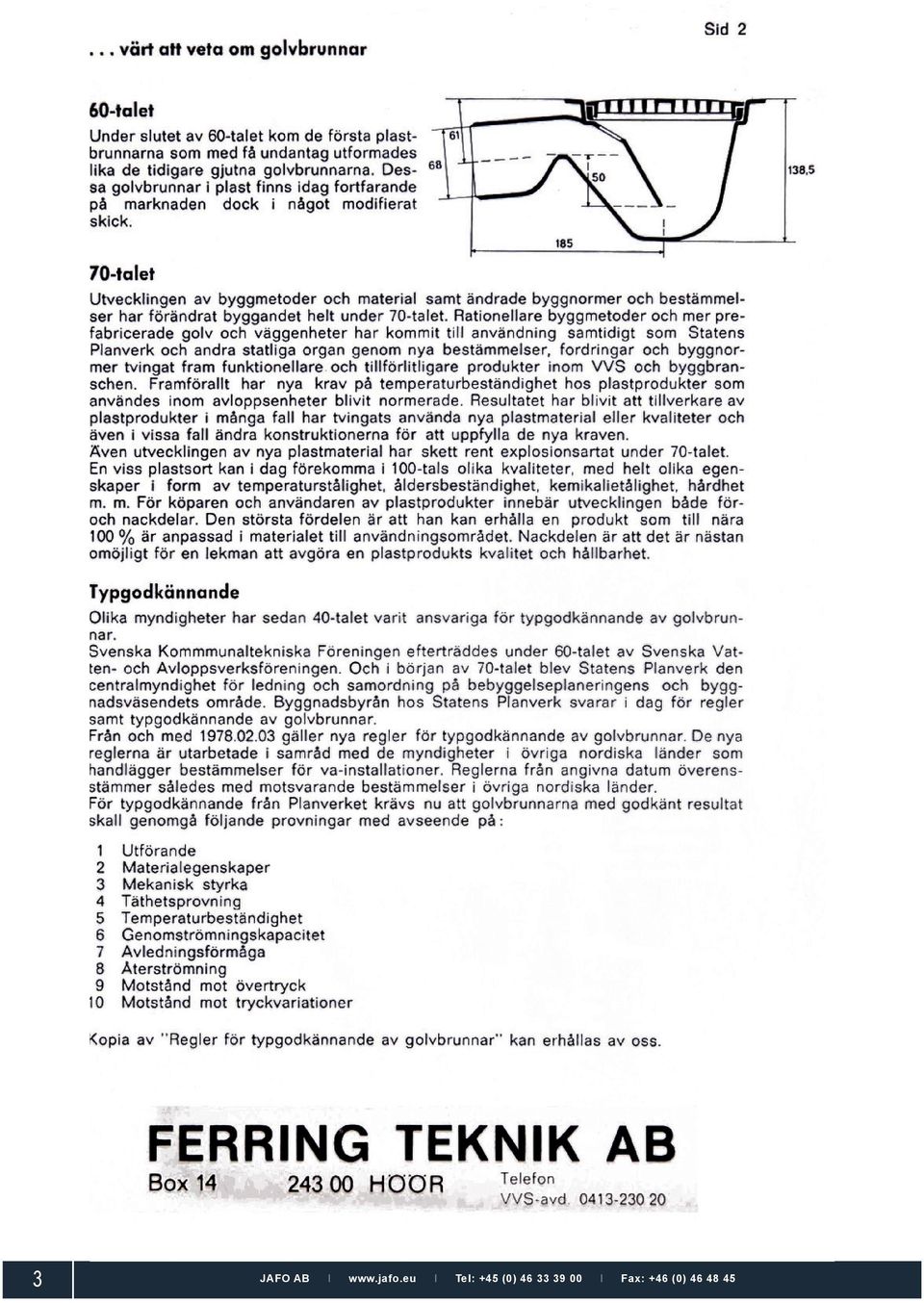

4 3 JAFO AB Tel: +45 (0) Fax: +46 (0)

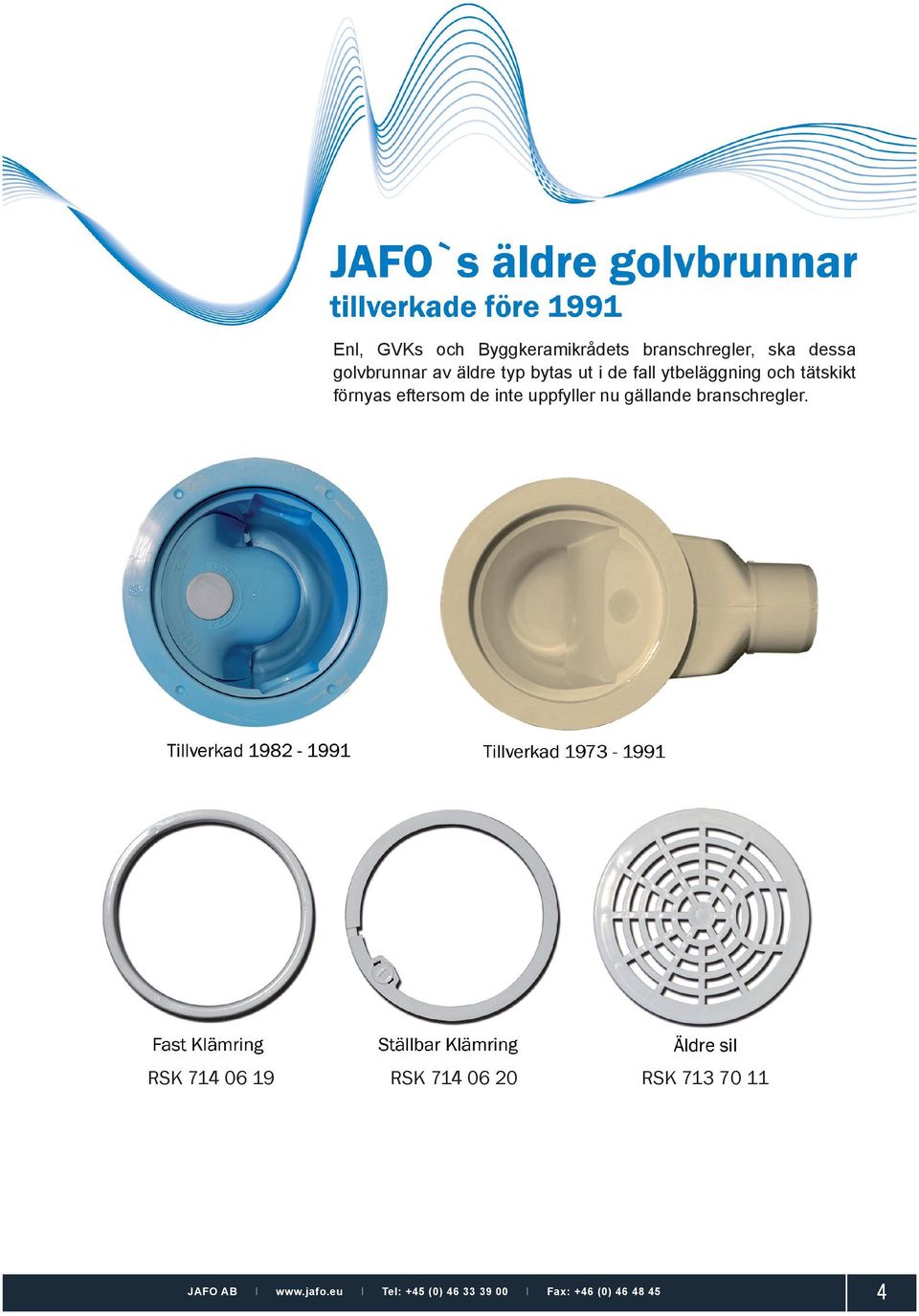

5 Enl, GVKs och Byggkeramikrådets branschregler, ska dessa golvbrunnar av äldre typ bytas ut i de fall ytbeläggning och tätskikt förnyas eftersom de inte uppfyller nu gällande branschregler. RSK JAFO AB RSK Tel: +45 (0) RSK Fax: +46 (0)

inte uppfyller nu gällande branschregler.

6 5 JAFO AB Tel: +45 (0) Fax: +46 (0)

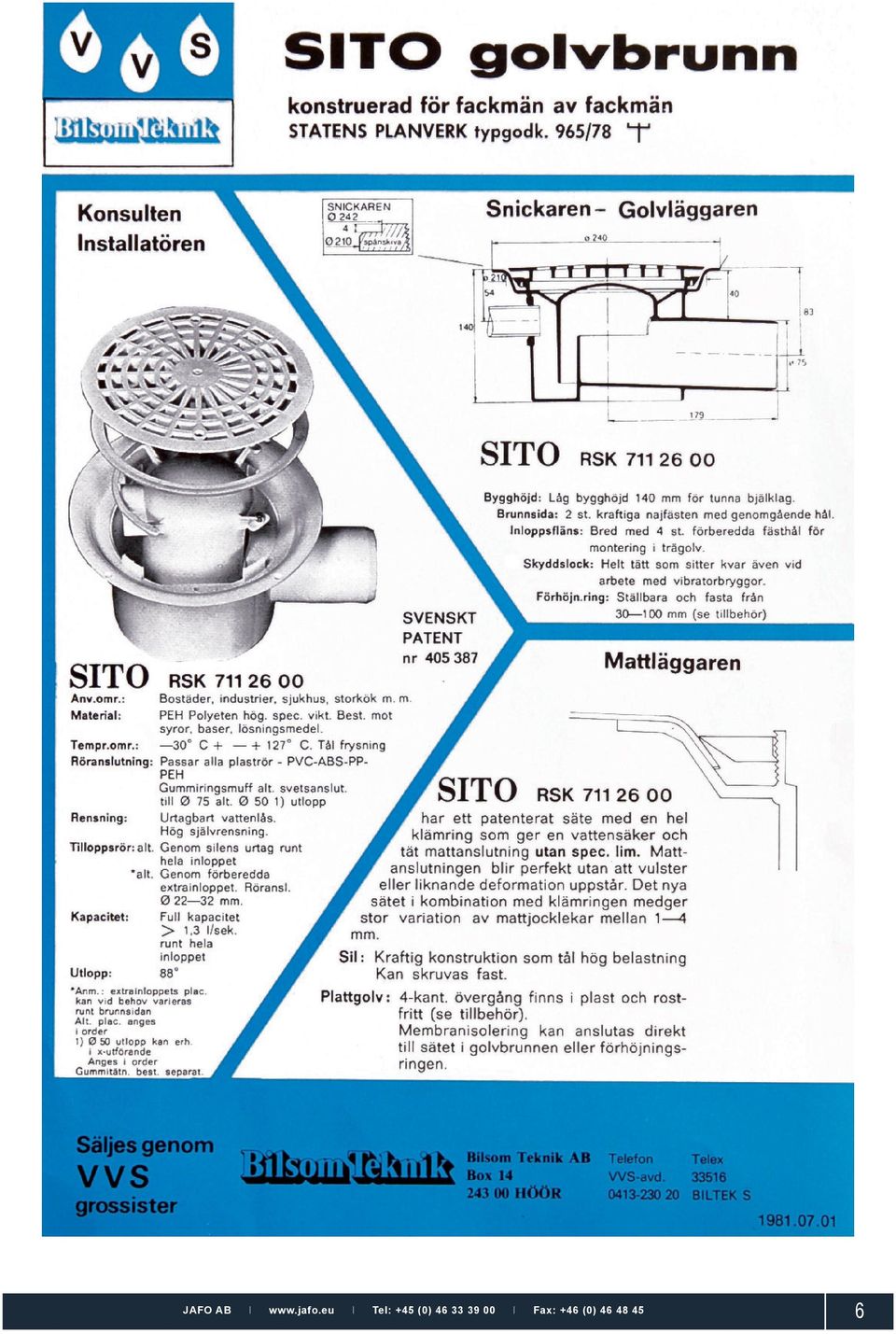

7 JAFO AB Tel: +45 (0) Fax: +46 (0)

8 7 JAFO AB Tel: +45 (0) Fax: +46 (0)

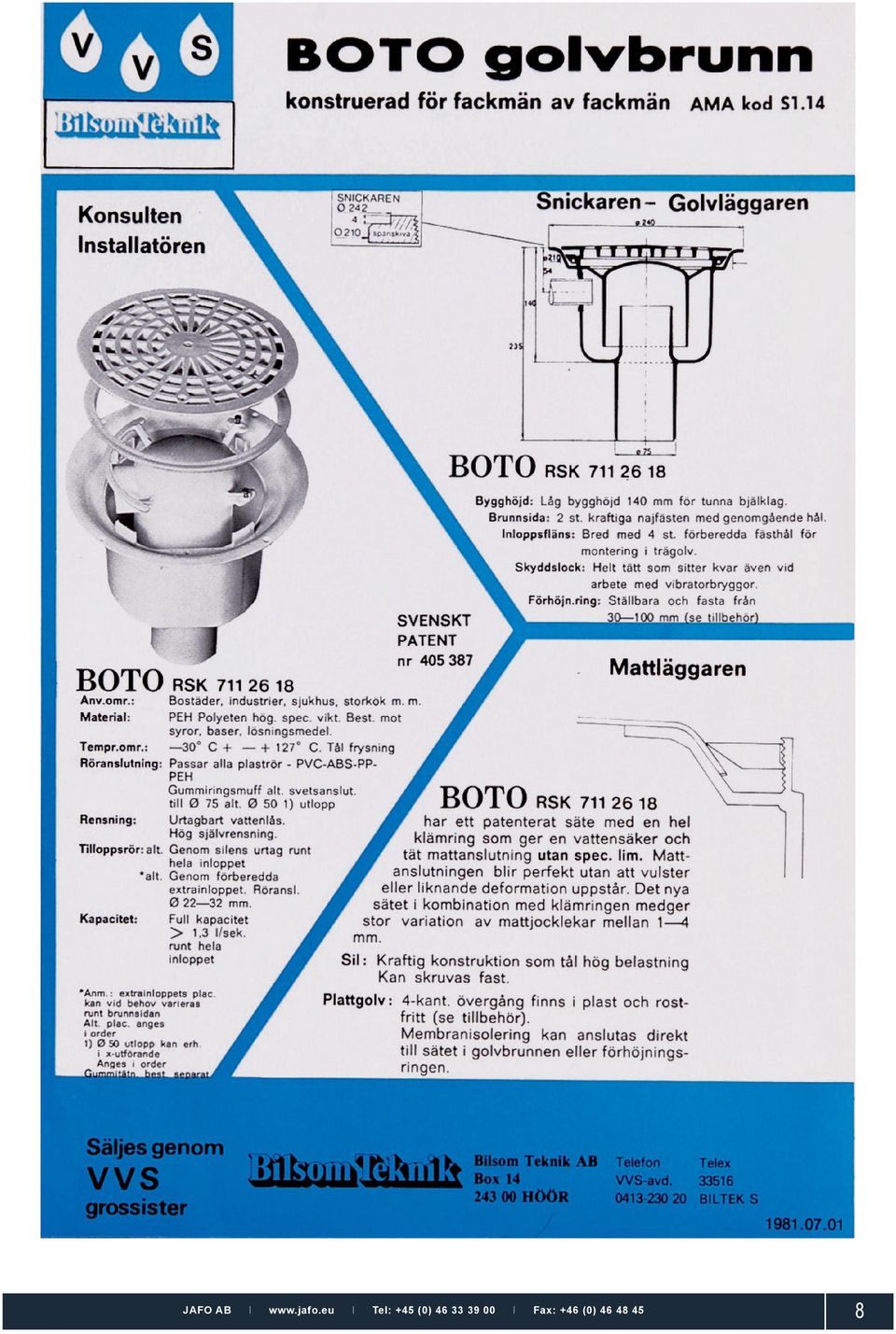

9 JAFO AB Tel: +45 (0) Fax: +46 (0)

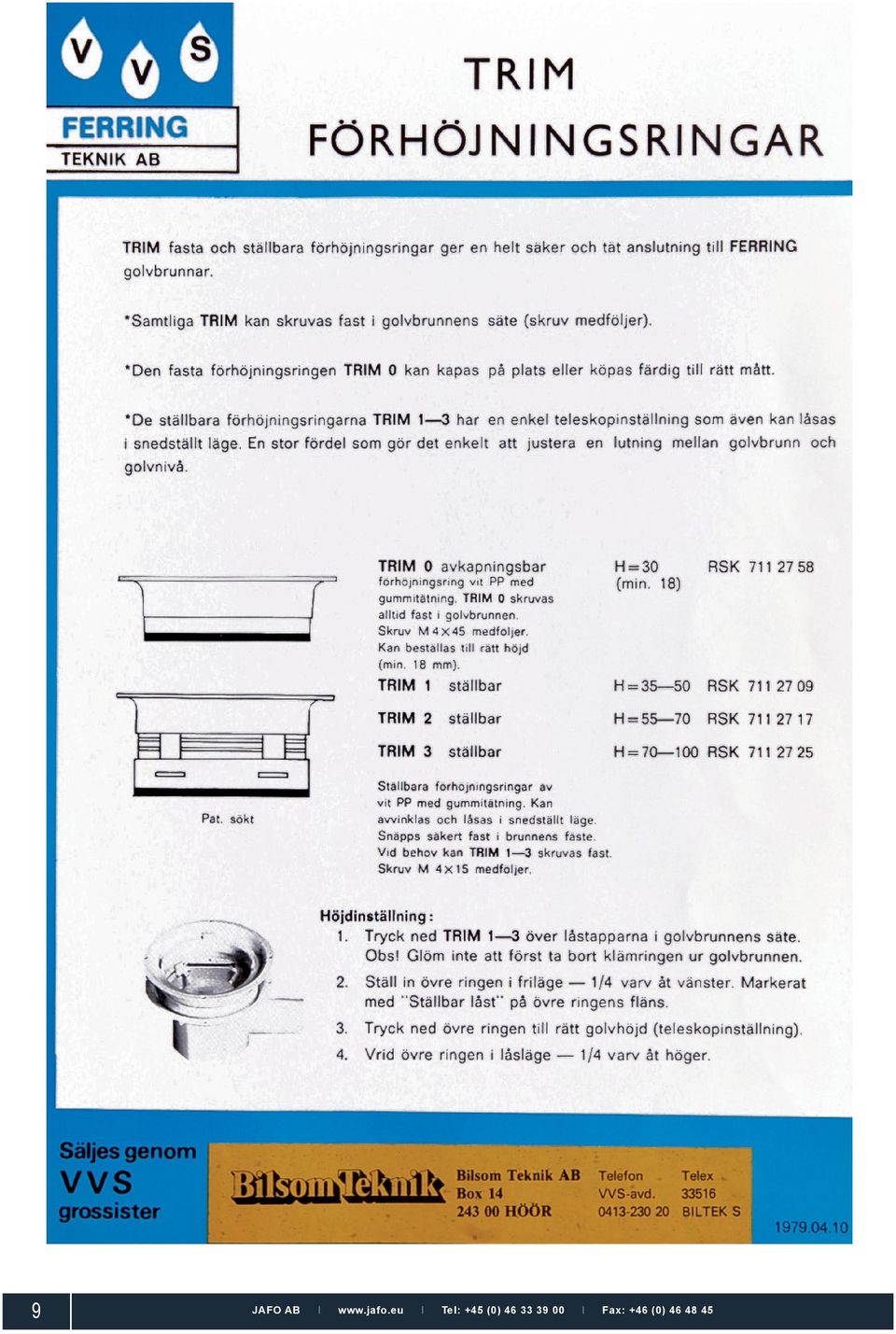

10 9 JAFO AB Tel: +45 (0) Fax: +46 (0)

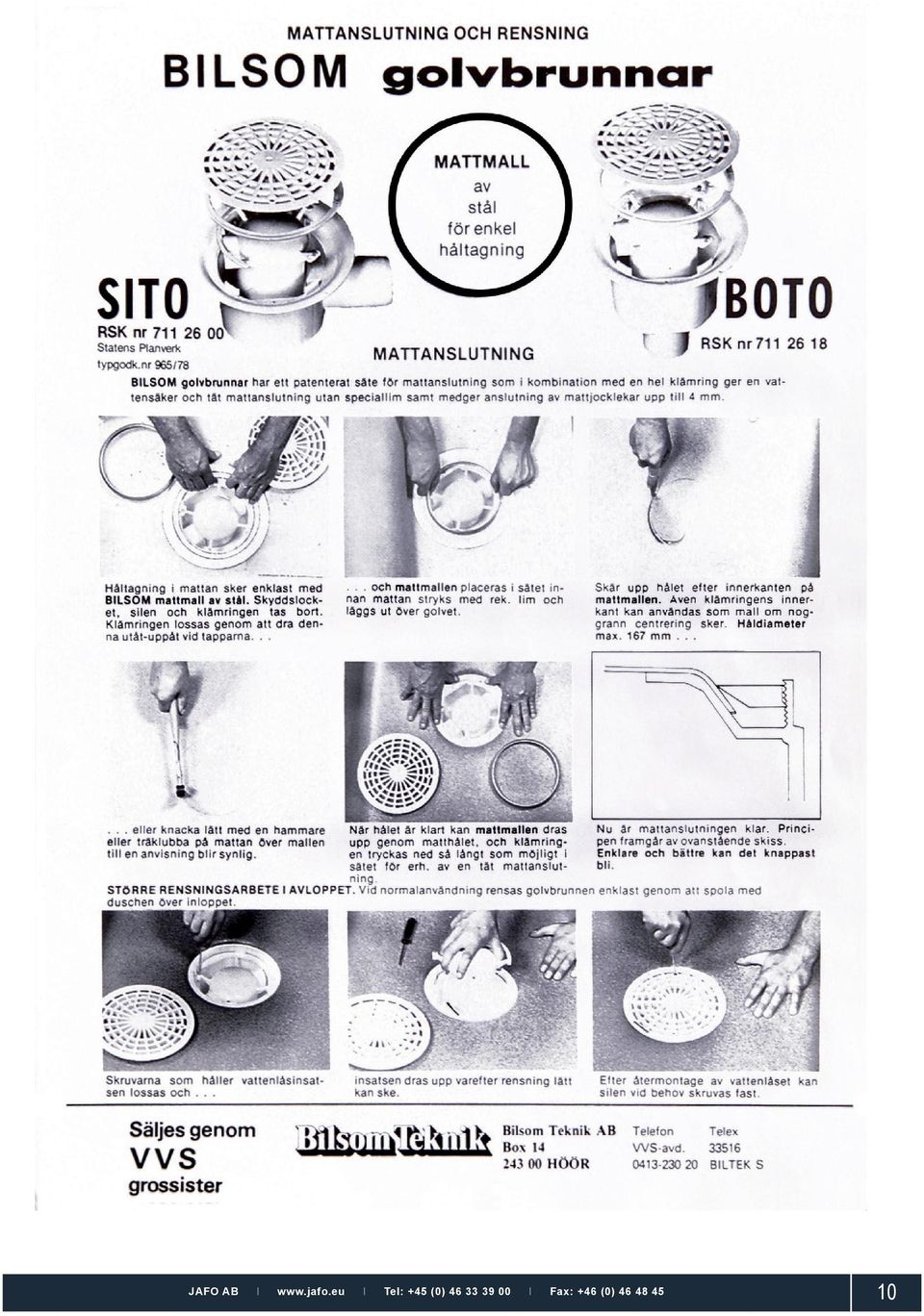

11 JAFO AB Tel: +45 (0) Fax: +46 (0)

12 11 JAFO AB Tel: +45 (0) Fax: +46 (0)

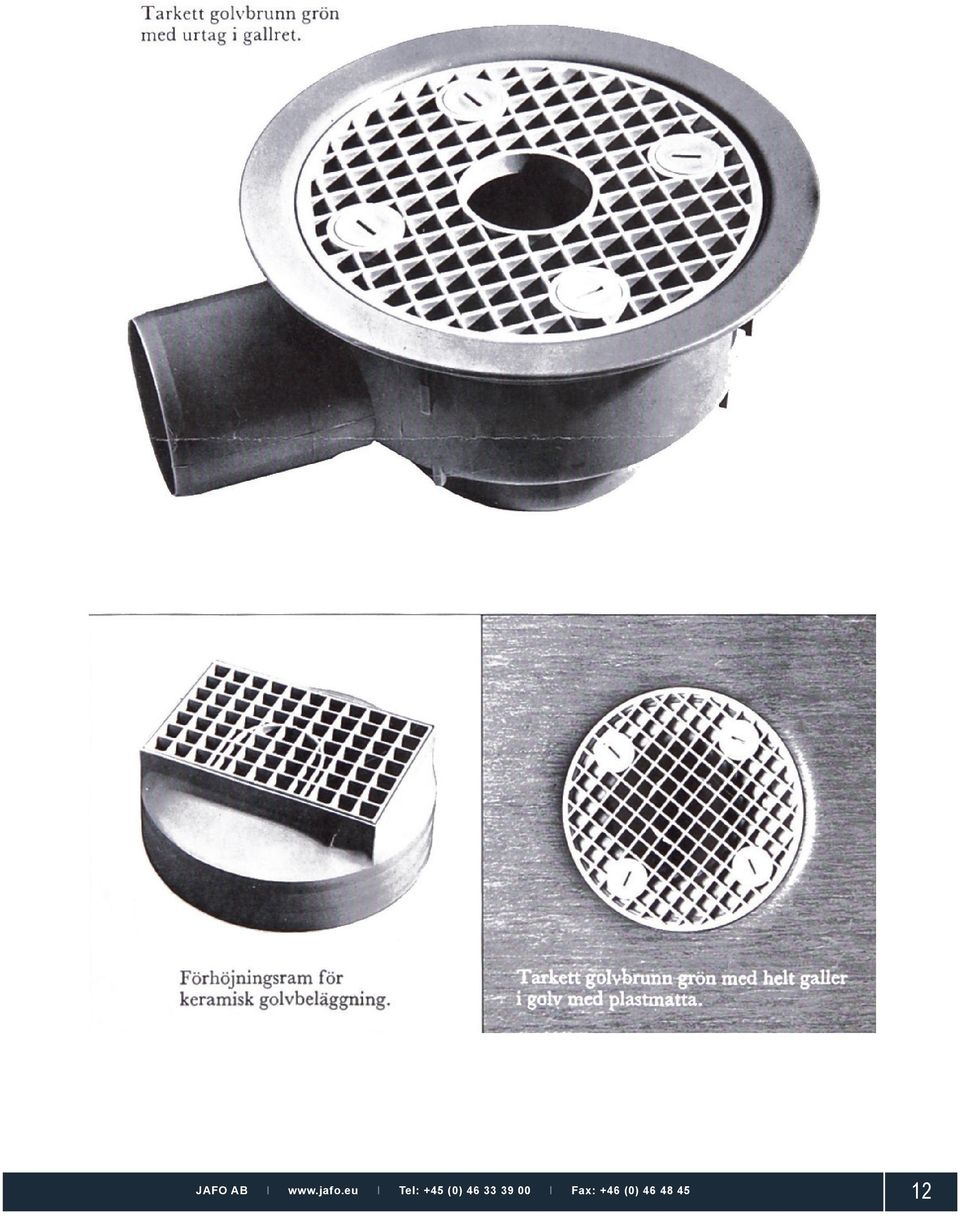

13 JAFO AB Tel: +45 (0) Fax: +46 (0)

14 13 JAFO AB Tel: +45 (0) Fax: +46 (0)

15 JAFO AB Tel: +45 (0) Fax: +46 (0)

16 15 JAFO AB Tel: +45 (0) Fax: +46 (0)

17 JAFO AB Tel: +45 (0) Fax: +46 (0)

18 17 JAFO AB Tel: +45 (0) Fax: +46 (0)

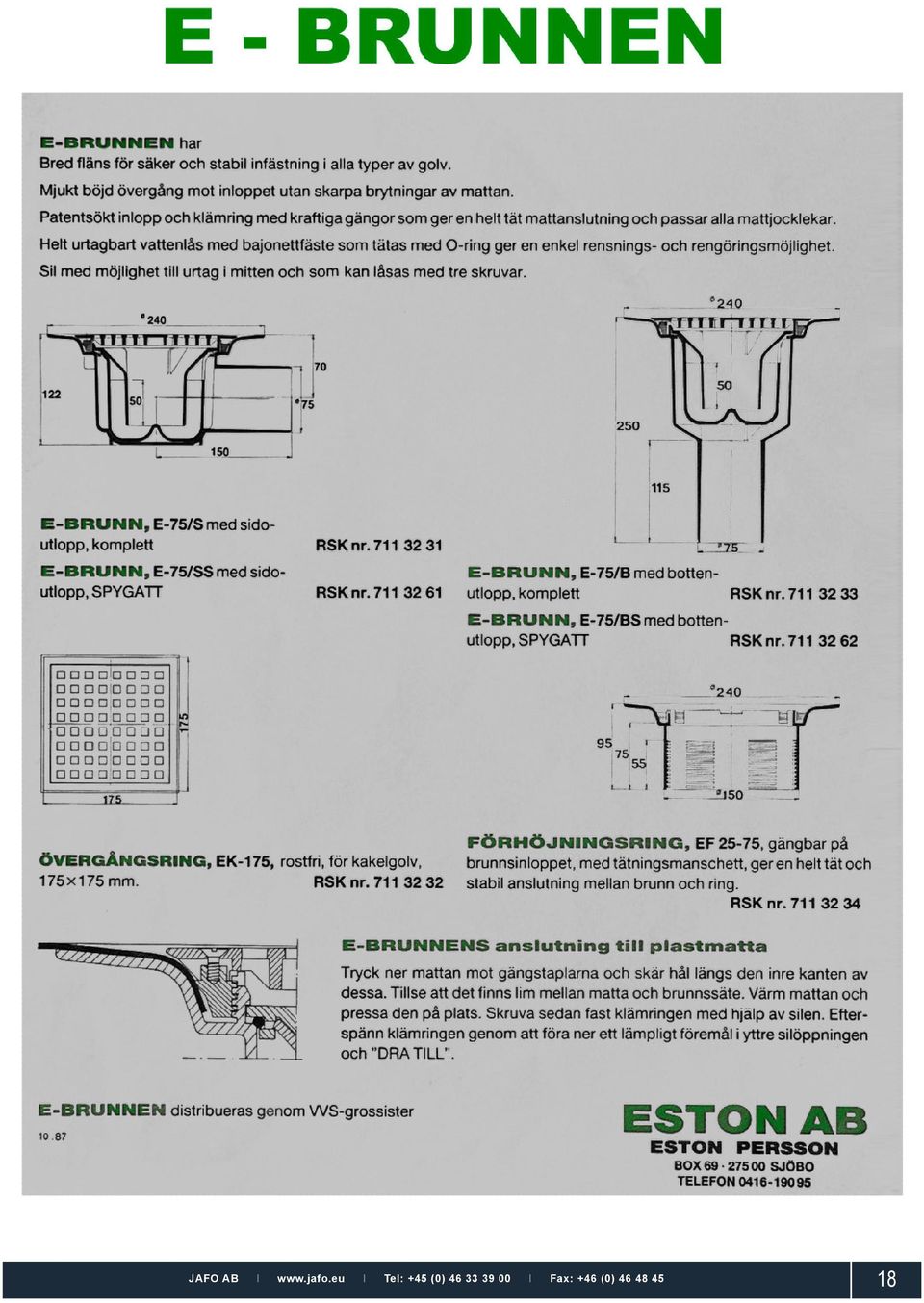

19 JAFO AB Tel: +45 (0) Fax: +46 (0)

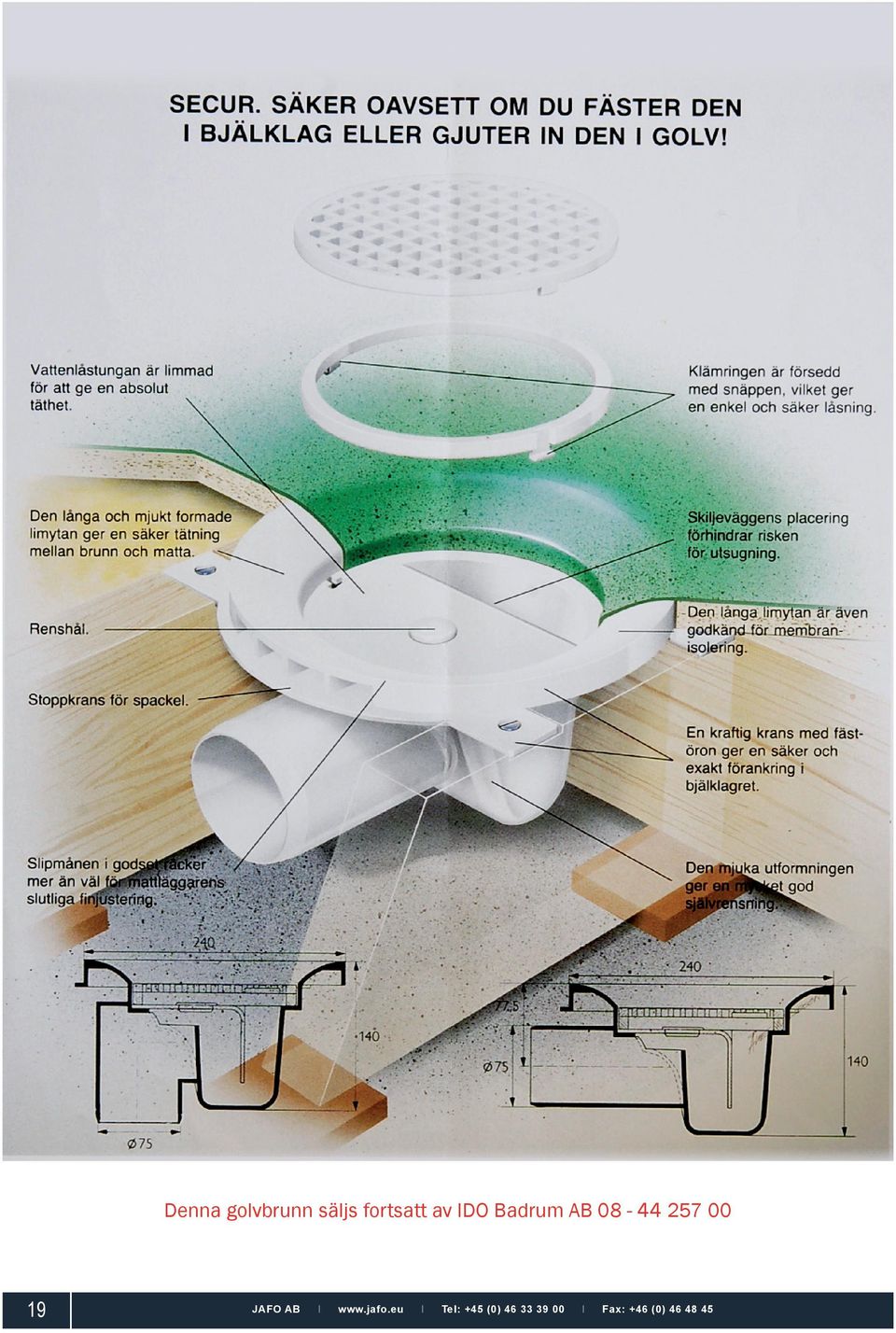

20 Denna golvbrunn säljs fortsatt av DO Badrum AB JAFO AB Tel: +45 (0) Fax: +46 (0)

21 JAFO AB Tel: +45 (0) Fax: +46 (0)

22 För information om vilka golvbrunnar med dessa vattenlås som är godkända hänvisar vi till Purus AB. Tel: JAFO AB Tel: +45 (0) Fax: +46 (0)

23 JAFO Vattenlås För att komma åt vattenlåset vrid plastsilen moturs och tag bort silen. Om det är en metallsil kan den lyftas av utan att vridas. Lyft därefter upp vattenlåset. JAFO 86:an sitter vattenlåset nertryckt i klämringen. Lyft i tvärslån för att få upp vattenlåset för rengöring. JAFO s golvbrunnar som innehåller något av nedanstående vattenlås är av godkänd typ och ålder. Pungvattenlås Vattenlåset finns i vitt alt. i grått utförande. Lyft i vattenlåsets handtag. Ta isär delarna och rengör dem. Sätt sedan ihop vattenlås och smörj tätningen med tvål eller liknande. Tryck tillbaka insatsen. Lägg silen på plats och vrid medurs. RSK Vattenlåsinsats Vattenlåset finns i vitt alt. i grått utförande. Lyft i vattenlåsets handtag. nsatsen som är mjuk tätar utan O-ring. Tryck tillbaka insatsen. Lägg silen på plats och vrid medurs. RSK Pungvattenlås 86-an OBS! Vid montering måste de små streckmarkeringarna på vattenlåset riktas mot skruvskallarna på klämringen. (Se de svarta markeringarna på bilden till höger). Smörj tätningen med tvål eller liknande före montering. RSK Vattenlåsinsats Lossa insatsen genom att dra tappen/spärren mot centrum av brunnen. Gör i övrigt som ovan. RSK JAFO AB Tel: +45 (0) Fax: +46 (0)

24 JAFO Bakvattenstopp Ett alltför vanligt problem vid häftigt skyfall är att vatten ur det kommunala dagvattennätet tränger in i byggnader via avloppssystem och strömmar upp ur golvbrunnar i källare och bottenplan. JAFO har lösningen både för gamla gjutjärnsbrunnar och för moderna golvbrunnar. Denna produkt är anpassad till Branschregler Säker Vatteninstallation. Leverantören garanterar produktens funktion om branschreglerna och monteringsanvisningen följs. Ett typisk scenario när dagvatten tränger in genon avloppsystemet i källare och bottenplan. Detta förhindras enkelt genom att installera ett JAFO Bakvattenstopp JAFO Bakvattenstopp De flesta av JAFO s moderna golvbrunnar kan kompletteras med bakvattenstopp som också fungerar som mekaniskt luktstopp. JAFO Perfekt Bakvattenstopp JAFO Perfekt finns för de vanligast förekommande gamla golvbrunnar och spygatter i gjutjärn. JAFO s moderna golvbrunnar JAFO PS 75. Se nästa sida för produkt information 23 JAFO AB Golvbrunn tillverkad i gjutjärn. Se nästa sida för produkt information Tel: +45 (0) Fax: +46 (0)

25 JAFO Bakvattenstopp för äldre golvbrunnar JAFO Perfekt översvämningsskydd består av ett lock som skruvas fast i golvbrunnen med hjälp av en hake som griper runt vattenlåstungan samt en boll som flyter upp och håller tätt då vattnet stiger i brunnen. Den passar endast till golvbrunnar med fast vattenlås (mestadels gjutjärnsbrunnar) som i de flesta fall är äldre än JAFO PERFEKT BAKVATTENSTOPP RSK RSK RSK RSK RSK B för brunnar 160 B för brunnar 240 B för brunnar 160 S för spygatter 240 S för spygatter Art.nr Skruv M6X150, extra lång JAFO Bakvattenstopp och mekaniskt luktstopp för moderna golvbrunnar JAFO Luktstopp är ett vattenlås som öppnar först när golvbrunnen fylls med vatten. Denna funktion förhindrar att avloppslukten tränger ut i lokalen även om vattenlåset torkar ut och är därmed lämplig i utrymmen där golvbrunnen inte används så ofta. JAFO Luktstopp kan kompletteras med en låsring för att fungera som bakvattenstopp. BAKVATTENSTOPP/LÅSRNG Låsring RSK Låsringen fungerar tillsammans med luktstopp som bakvattenstopp. Låsringen kläms ihop och placeras under golvbrunnens klämring och förhindrar luktstoppet från att tryckas upp ur brunnen. Passar ej till PSX 75, PBX 75, PBX 110, PRB 110 eller PRK 110. MEKANSKT LUKTSTOPP RSK Luktstopp för utbyte av pungvattenlås RSK Ersätter RSK och passar till: PS 75, PB 75, PBL 50, PBL 75, PB 110, PBB 110, PBX 110, RS 75 samt RB 75. MEKANSKT LUKTSTOPP RSK Luktstopp för utbyte av vattenlåsinsats RSK Ersätter RSK och passar till: PS 50, PS 75 ROT, PSX 75, PBX 75. Reducerar golvbrunnens kapacitet något. Golvbrunn, med Luktstopp / Vattenlås och Låsring monterad. Luktstopp och vattenlås Låsring JAFO AB Tel: +45 (0) Fax: +46 (0)

26 JAFO RESERVDELSSLAR Golvbrunnar tillverkade före 1990 ska bytas ut i samband med renovering eller vid utbyte av yt- och tätskikt eftersom det inte går att göra en tätskiktsanslutning till dessa golvbrunnar som uppfyller gällande branschregler. avvaktan på en genomgripande renovering och ett utbyte av golvbrunnen kan det under tiden finnas ett behov av att byta ut defekta och skadade silar. JAFO har ett sortiment av reservdelarsilar enl. nedan: Kan ersättas med Art.nr Kan ersättas med Art.nr Kan ersättas med Art.nr Kan ersättas med Art.nr FÖRKROMADE GJUTNA METALLSLAR Kan ersättas med Art.nr x 5 mm Art.nr x 5 mm Art.nr x 5 mm Tillverkade i ROSTFRTT stål ROSTFRA SLAR Rostfritt stål Ø150 Rostfritt stål Ø150 med Rostfritt stål Ø163 Rostfritt stål Ø163 med RSK urtag. RSK RSK urtag. RSK JAFO AB Tel: +45 (0) Fax: +46 (0)

27 EXEMPEL PÅ FELAKTGT MONTERADE JAFO GOLVBRUNNAR A. Mjukfogen mellan klinkerram och golvbrunn förhindrar vattnet att dräneras in i golvbrunnen. B. Håltagningen i tätskiktet är felaktigt utförd. Tätskiktet får inte passera golvbrunnssätets och klämringens koniska del d.v.s tätskiktet syns aldrig i golvbrunnen vid korrekt montage. C. Golvbrunn, förhöjningsring och klämring är av olika fabrikat, vilket innebär att tätningen mellan golvbrunn och förhöjningsring inte går att utföra enl. fabrikanternas anvisningar. detta fall har man försökt täta med mjukfog. D. Klämringen går ej att skruva fast i golvbrunnen pga att man inte rengjort sätet i golvbrunnen från flytspackel innan golvmattan rullades ut. A C B D JAFO AB Tel: +45 (0) Fax: +46 (0)

28 JAFO AB Tel: +45 (0) Fax: +46 (0)
