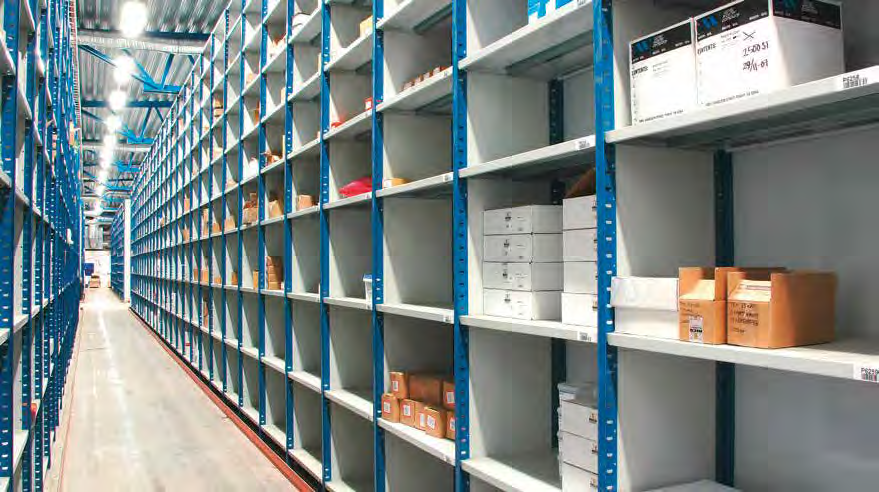

1 MONTERINGS- & BRUKSANVISNING HYLLSTÄLL METRO Utgåva nr 5 BLS Brännehylte Lagersystem AB

2 INNEHÅLL Om ANVISNINGARNA TILLSYN & UNDERHÅLL INNAN DU BÖRJAR MONTERA MONTERINGSANVISNING STARTSEKTION MONTERINGSANVISNING PÅBYGGNAD MONTERINGSANVISNING DRAGLÅDA MONTERINGSANVISNING DÖRRSEKTION s. 3 s. 4 S. 5 s. 6-8 s. 9 s S INNEHÅLLSFÖRTECKNING

3 Om anvisningarna Läs igenom hela manualen innan du påbörjar monteringsarbetet. Följ instruktionerna i anvisningen för optimal montering. Syftet med anvisningen är att underlätta en korrekt installation och informera om gällande regler. Tänk på att anvisningarna finns till för din och andras säkerhet. Anvisningen gäller för montage av gavlar i höjder om 2100 mm och 2500 mm. KONTAKTA OSS Den här symbolen används för att varna eller särskilt betona vikten av något. Den här symbolen vill uppmärksamma alternativt påminna dig om något. Vid tveksamheter eller för ytterligare information, vänligen kontakta BLS Lagersystem: Telefon E-post info@blsab.se Hermsida www. blsab.se Adress Box 12, SE Hillerstorp 3

4 TILLSYN & UNDERHÅLL LUTNING Lutning i förhållande till lodlinjen får inte överstiga X= H/350 X X MONTAGEKONTROLL Kontroll av montaget måste ske innan hyllstället tas i bruk, för att säkerställa att monteringsanvisningarna följts. PERIODISK KONTROLL Enligt lag måste hyllstället kontrolleras minst en gång per år, så att det överensstämmer med montageanvisningarna. OmBYGGNAD/OMDISPONERING Vid omdisponering/ombyggnad eller flytt av lagerhållningssystemet skall Brännehylte Lagersystem kontaktas. BELASTNINGSSKYLT Belastningsskylt måste finnas vid varje anläggning. Medföljande belastningsetikett skall monteras på samtliga hyllplan. DAGLIG TILLSYN Hyllstället måste kontrolleras dagligen så att inga ingående delar som påverkar hyllställets bärighet är skadade. Skadade bärande delar måste bytas ut omedelbart. FÖRANKRING Om förhållandet höjd/djup överstiger 5:1 ska ställaget förankras i golv. 4

5 INNAN DU DU BÖRJAR BÖRJAR REKOMMENDERADE VERKTYG VERKTYG Ph 2 bits T 20 bits T 25 bits 6 mm 10 mm FÄSTELEMENT STARTSEKTION/PÅBYGGNADSSEKTION 10 mm art RTK 4,8 6,516 mm mm 16 mmutter Hyllbärare Hyllbärare mutter art art art art art art art FÄSTELEMENT DRAGLÅDA DRAGLÅDA Multimonti 7,5 7,5 x x art art OBS! Ej Ej medföljande! 16 mm art mutter art Bricka art FÄSTELEMENT & SMÅDELAR & SMÅDELAR DÖRRSEKTion DÖRRSEKTion 6,5 mm art mm art M4 mutter mutter art art Lås med regel art Gångjärn art M4 45 mm Låsbleck art art Bussning art

6 MONTERINGSANVISNINGAR 1 MED STAGPLÅT STARTSEKTION 6,5 mm Notera att riktningen på stolparnas hål ska överrensstämma, innan montering av fästelement påbörjas. 1 MED GAVELPLÅT Gavelplåtarna är uppdelade i två delar. Gavelplåt med höjd 2100 mm är uppdelad i en kort och en lång del. 6,5 mm Montera plåtarna med skruvarna mot gavelplåten 6

7 2 10 mm mutter Notera att rätt håll på stolpen är när den fasade kanten är ner mot foten. 3 MED STAGPLÅT/RYGGKRYSS 3 MED GAVELPLÅT/RYGGPLÅT 16 mm 6,5 mm Montera ryggkrysset på insidan av stolpen för bästa passform! 7

8 4 Placera hyllplan överst och underst före övriga hyllplan för ökad stabilitet. 5 6 Multimonti 7,5x40 mm Vid behov, bulta fast ställaget med en multimonti i varje fot. Ställaget får ej förankras i vägg. 8

9 MONTERINGSANVISNINGAR PÅBYGGNAD Startsektion + 1 påbyggnadssektion Startsektion + 2 påbyggnadssektioner Startsektion + 3 påbyggnadssektioner För montage med max. sektionsbelastning överstigande 1500 kg - kontakta Brännehylte Lagersystem, för korrekt stagschema! Fästelement för montage av dubbelställ medföljer ej. Kontakta Brännehylte Lagersystem vid montering av dubbelställ! 16 mm 9

10 MONTERINGSANVISNINGAR DRAGLÅDA 1 Washer Montera fäste för draglåda på varje gavel. 10 mm mutter 2 B A B 10 Montera teleskopsskenan i fästet genom att skjuta in inre hake/hål och trycka ner yttre.

11 3 A Montera lådan i teleskopsskenan genom att skjuta in inre hake/hål (A) och trycka ner yttre (B). B Ställage med draglåda ska alltid förankras i golv! 11

12 MONTERINGSANVISNINGAR DÖRRSEKTION DÖRRSEKTION 1 Dörrskena Övre art M4 45 mm M4 mutter Skruva löst! Centrera sedan, och efterdra skruvarna! Montera nedre dörrskena, efter montage av övre dörrskena. mutter 6,5 mm 16mm 12 Dörrskena Nedre art

13 2 Montera bussning upptill och nertill på båda dörrarna. Notera att 2 st bussningar även ska monteras på låsdörren för spaljett. Bussning 3 6,5 mm Gånggärn Låsbleck Montera, gånggärn, låsbleck och självborrande skruv vid bussningen nertill på ena dörren. 13

14 FÖR TILLBEHÖR & TEKNISK INFORMATION Brännehylte Lagersystem AB. Box 12, SE Hillerstorp Tel
