2 Utomhusbelysning och trygghet Varför ser man bättre i vitt ljus jämfört med gul- orange ljus? Skillnad mellan glödlampans ljus och ljuset från LED Hur skall man tänka beträffande utomhusbelysning och trygghet Några exempel på installationer

3 Hur viktigt är det med bra ljus? HPS ljus, 2200K Ra index 20, 300 lux Vitt ljus, 4200K Ra index >90, 300 lux Samma bländare och slutartid på båda bilderna. Mesopisk syneffekt ej redovisad i bilderna.

4 Varför vi ser bättre i vitt ljus Ögats känslighet förskjuts mellan dagsljus- seende och mörker- seende. Känsligheten ändras för att se mer blått ljus i mörker. Ljusmätare är kalibrerad efter dagsljuskurvan

5 Varför vi ser bättre i vitt ljus Högtrycksnatrium 150W Keramisk metallhalogen 150W

6 CIE 1931 Chromaticity Diagram Högtrycksnatrium Ca: 2000K Varmvitt (glödlampa 60W) Ca: 2800 K Neutralvitt Ca: K Kallvitt Ca: > 5500 K

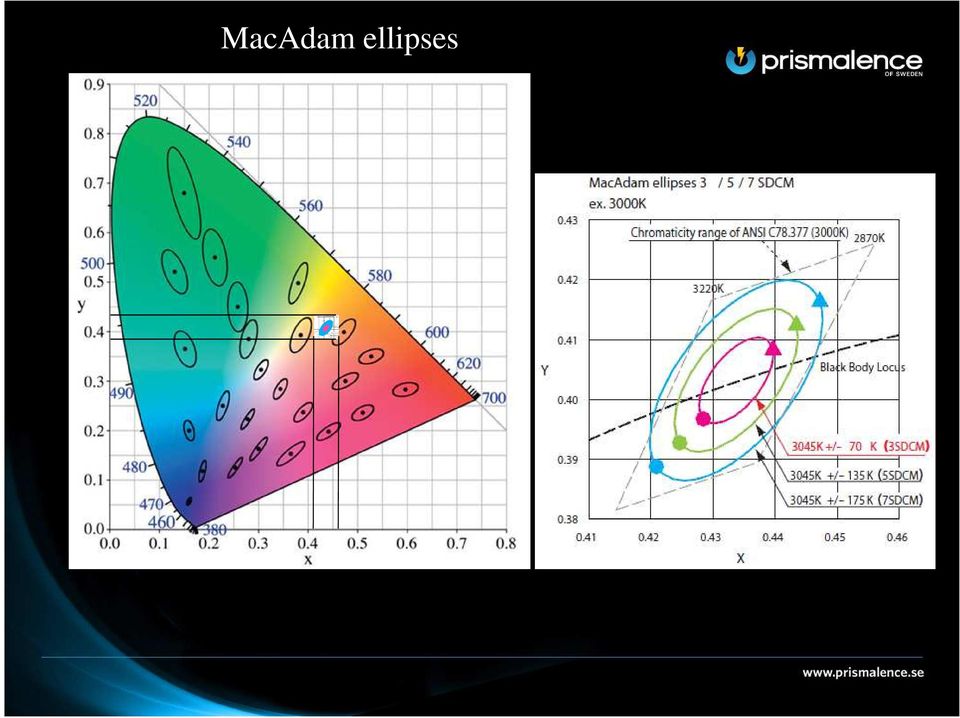

7 MacAdam ellipses

8 Svartkropp

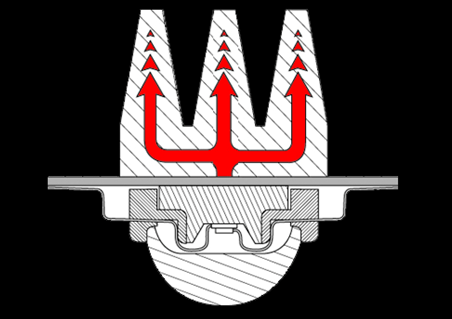

9 Värmeavledning Viktigaste parametern för en LEDs livslängd är avkylningen. 10 graders temperaturhöjning inne på LED chipet halverar livslängden. Baksidan av LED chipet är den känsliga delen för höga temperaturer Framsidan av LED chipet har liten känslighet för höga temperaturer Effektiv kylning i Ny LED armatur LED plug-in Var tar värmen vägen?

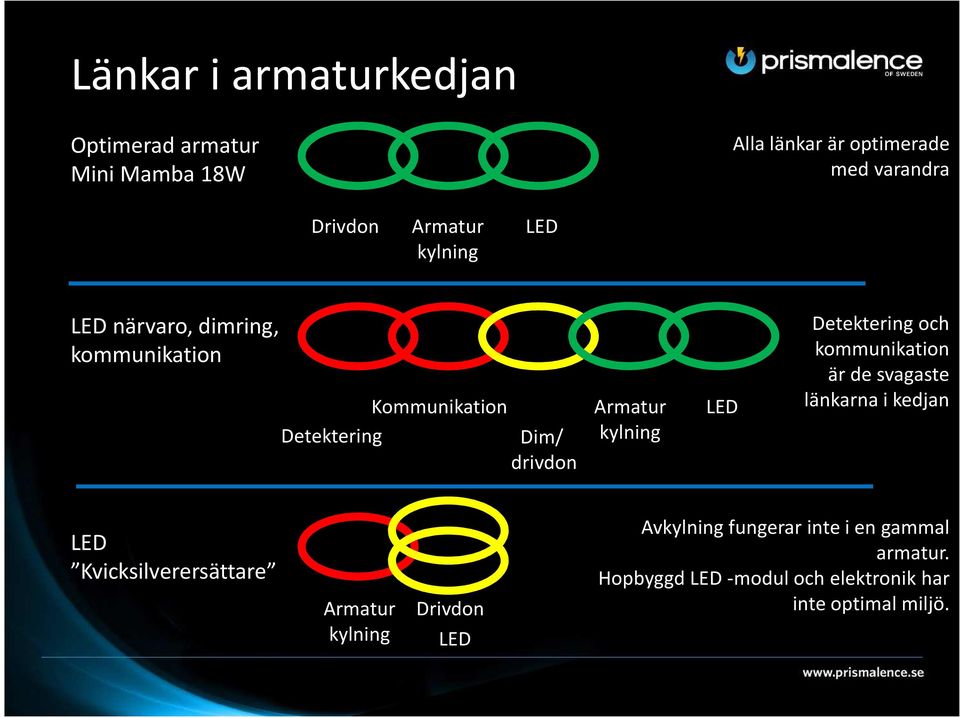

10 Länkar i armaturkedjan Optimerad armatur Mini Mamba 18W Alla länkar är optimerade med varandra Drivdon Armatur kylning LED LED närvaro, dimring, kommunikation Kommunikation Detektering Dim/ drivdon Armatur kylning LED Detektering och kommunikation är de svagaste länkarna i kedjan LED Kvicksilverersättare Armatur kylning Drivdon LED Avkylning fungerar inte i en gammal armatur. Hopbyggd LED -modul och elektronik har inte optimal miljö.

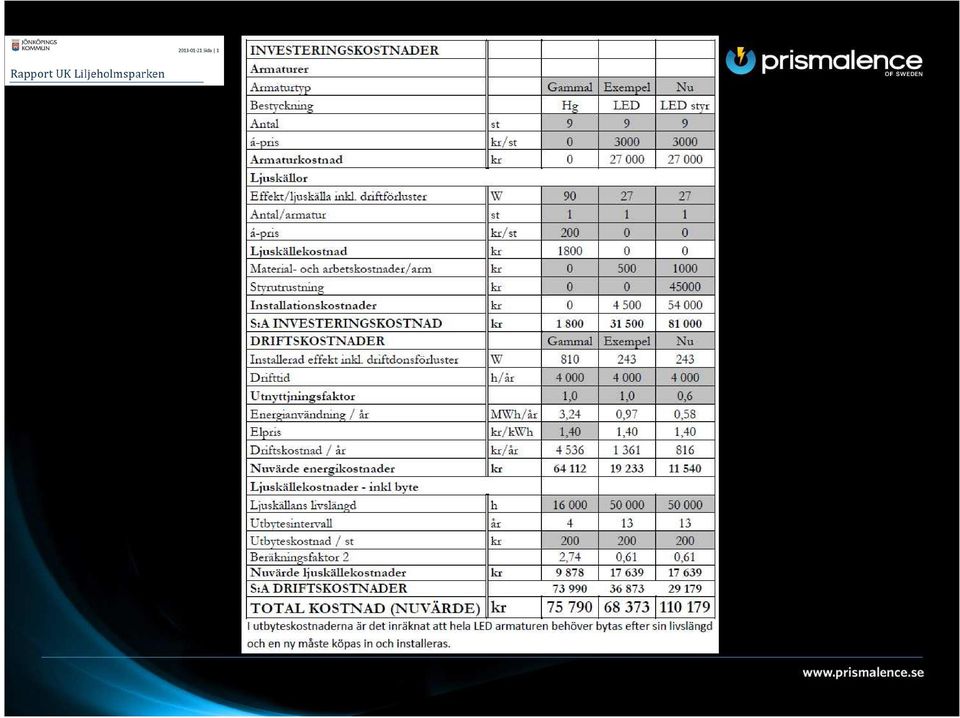

11

12 Dimring motsvarar 50%

13 Dimring 100%

14 Trygghet är att veta Att gå mot ett mörkt område skapar osäkerhet Obelysta ansikten skapar osäkerhet Neutralvitt ljus skapar mer trygghet, varmvitt ökar mysfaktorn Ett obelyst bostadsområde ser inte inbjudande ut Att belysa vertikala objekt skapar rumskänsla och ökar områdeskontrollen

15 Vad skall man tänka på Närvarostyrning bör undvikas utomhus på öppna ytor Effektsänkningssystem är dyrare att installera och underhålla Sikta på lägsta möjliga accepterade ljusnivå (energinivå) Se till att armaturerna går att underhålla på plats Tänk igenom hur hela området skall belysas. Finns det andra sätt att belysa, belysa från andra platser osv

16 Att tänka på vid byte av belysning Fler parametrar att tänka på med LED Vilken position i kromatiska diagrammet har LED:en Hur är armaturen uppbyggd utifrån nedsmutsning och rengöring Är hela armaturen IP klassad eller bara delar av den Vilka värden uppger leverantören Färgtemperatur (Kelvin) Färgåtergivnings index (Ra) SDCM (MacAdam) X, Y koordinat (CIE 1931) Ljuseffektivitet, armatur (LOR)

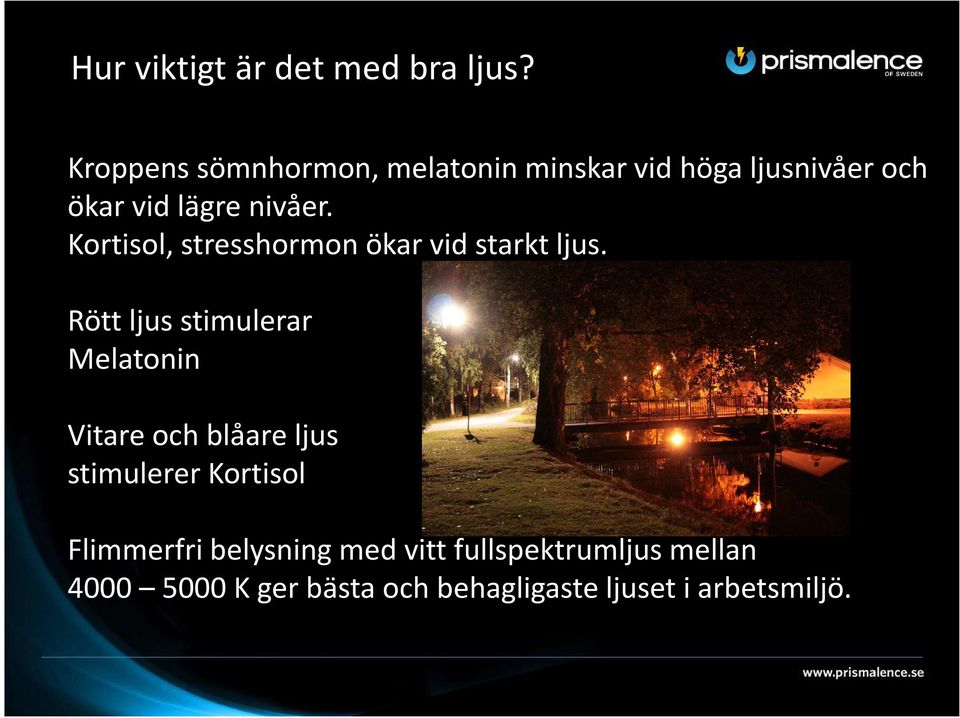

17 Hur viktigt är det med bra ljus? Kroppens sömnhormon, melatonin minskar vid höga ljusnivåer och ökar vid lägre nivåer. Kortisol, stresshormon ökar vid starkt ljus. Rött ljus stimulerar Melatonin Vitare och blåare ljus stimulerer Kortisol Flimmerfri belysning med vitt fullspektrumljus mellan K ger bästa och behagligaste ljuset i arbetsmiljö.

18 Hur viktigt är det med bra ljus? Studier i klassrum med varmvitt ljus kontra neutralvitt ljus visar stor skillnad i elevers prestation. I klassrum med neutralvitt fullspektrumljus påverkar eleverna på följande sätt: Piggare under lektionstid Sover bättre på nätterna Orkar med läxor och andra aktiviteter bättre Piggare efter skoldagens slut I en industrimiljö ser det likadant ut. Personalen mår bättre, ger i längden mindre sjukskrivningar och färre olycksfall.

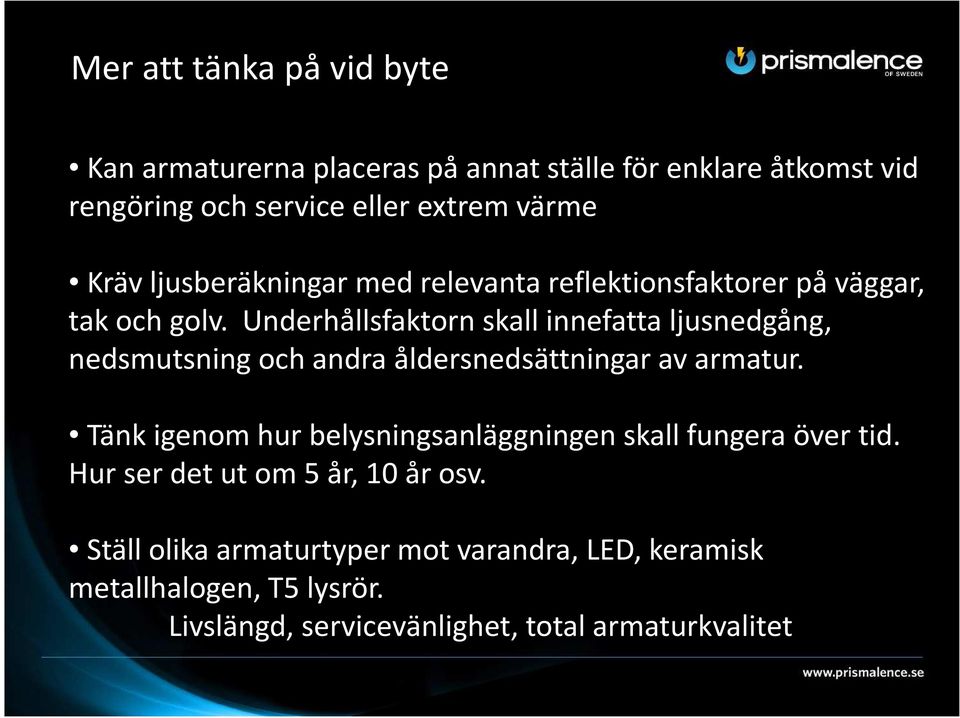

19 Mer att tänka på vid byte Kan armaturerna placeras på annat ställe för enklare åtkomst vid rengöring och service eller extrem värme Kräv ljusberäkningar med relevanta reflektionsfaktorer på väggar, tak och golv. Underhållsfaktorn skall innefatta ljusnedgång, nedsmutsning och andra åldersnedsättningar av armatur. Tänk igenom hur belysningsanläggningen skall fungera över tid. Hur ser det ut om 5 år, 10 år osv. Ställ olika armaturtyper mot varandra, LED, keramisk metallhalogen, T5 lysrör. Livslängd, servicevänlighet, total armaturkvalitet

20 Kontakt: Peter Lindberg Lars Gunnarsson

21 Några exempel

22 Trädbelysning Umeå

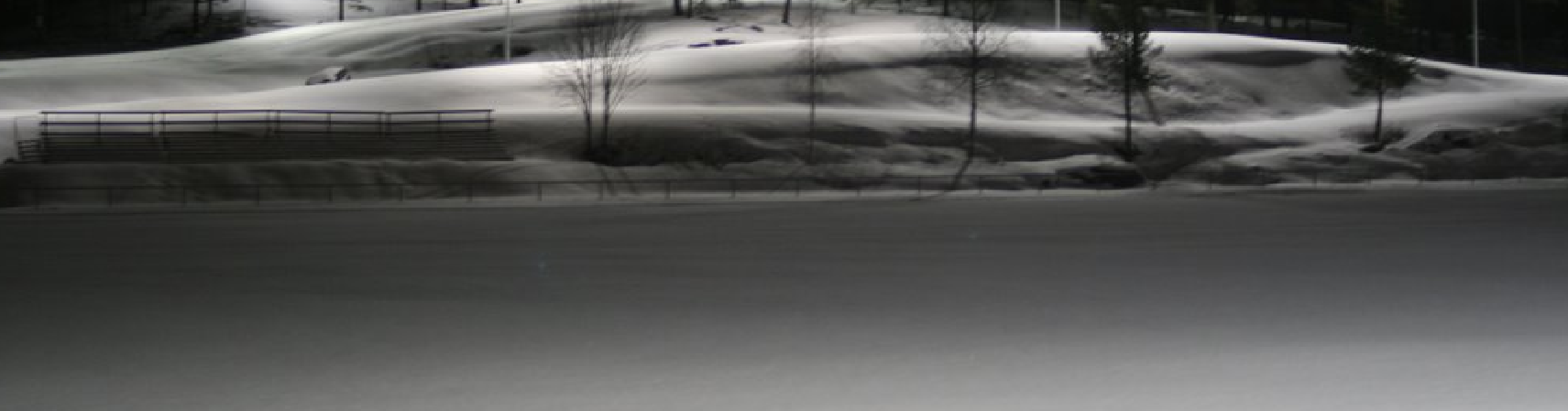

23 Skidstadion Örnsköldsvik

24 Högakusten bron

25 Fasadbelysning Umeå

26 Designbelysning Linköping

27 Nordiska museet Stockholm

28 Parkeringsytor Riksbyggen Luleå

29 Butik Sollefteå

30 Slalomanläggning Dundret Gällivare

31 Boxholmstål

32 Parkering bostadsrättsförening

33 Skellefteå Bil

34 Kontakt: Prismalence AB Peter Lindberg Lars Gunnarsson
