10.00 Ljus och hälsa. Utbildning i bra och energieffektiv belysning Jämtlands och Västernorrlands län

Transkript

1 Utbildning i bra och energieffektiv belysning Jämtlands och Västernorrlands län Energimyndigheten Agenda Ljus och hälsa - Ljusets direkta och indirekta påverkan på oss människor - Synergonomi, upplevelse, säkerhet och trygghet Ljuskällor och teknik - Vilka ljuskällor finns idag? Hur kan de användas och vilka olika egenskaper har de? - Förevisning av några vanliga ljuskällor LUNCH Belysningsprojekt - Vad kan initiera ett belysningsprojekt? - När bör en befintlig anläggning byggas om av arbetsmiljö- eller ekonomiska skäl? Vilka är orsakerna? Belysningsprojekt, fortsättning Krav och rekommendationer - Vilka krav ställer Du idag i belysningsprojekt? Vilka krav bör man ställa? Vilka standarder finns att hänvisa till? - För- och nackdelar med olika entreprenadformer? - Hur följa upp och verifiera krav? Exempel på nyare anläggningar, inne och ute FIKA Pilotprojekt inne och ute - Hur kan man lägga upp ett testprojekt? - Vilka aspekter ska testas? SLUT Diskussion och frågor Ljus och hälsa Ljusets påverkan på människor Synergonomi Upplevelse Säkerhet och trygghet 1

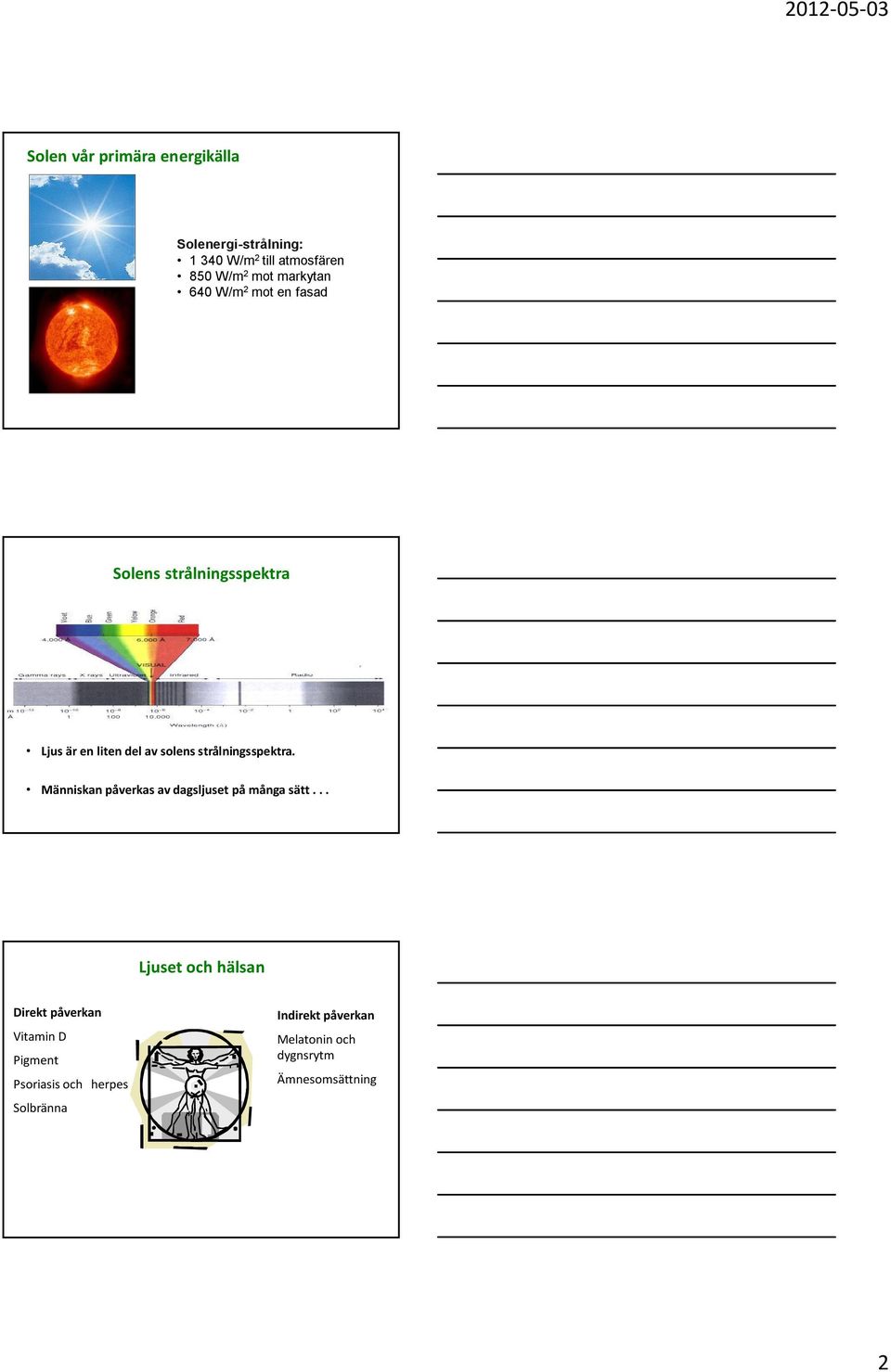

2 Solen vår primära energikälla Solenergi-strålning: W/m 2 till atmosfären 850 W/m 2 mot markytan 640 W/m 2 mot en fasad Solens strålningsspektra Ljus är en liten del av solens strålningsspektra. Människan påverkas av dagsljuset på många sätt... Ljuset och hälsan Direkt påverkan Vitamin D Pigment Psoriasis och herpes Solbränna Indirekt påverkan Melatonin och dygnsrytm Ämnesomsättning 2

3 Nya rön från 2000! Nyupptäckt receptor som styr vår vakenhet 3:e receptorn Dygnsrytm 3

4 Upplevelsen av ljus Belysning och energianvändning Belysningens andel av totala elanvändningen Potentialer för energieffektivisering Belysningens utveckling 4

5 Energieffektivisering är lönsamt EFFEKTIVISERINGSÅTGÄRDER (typ) Källa: A cost curve for greenhouse gas reduction. A Strategy & AnalysisFeature Article about greenhouse gas reduction by The McKinsey Quarterly, beställd av Vattenfall 13 El till belysning Belysningen står för 25 procent av den totala elanvändningen i företag och offentlig verksamhet Genom att investera i den bästa belysningstekniken är det möjligt att spara mellan procent av den el som används för belysning Korridorer står för ca % av belysta arean Källa: Stegvis STIL, Energimyndigheten Utveckling av belysningstekniken med bibehållen funktion År Källa: Belysningsbranschen 5

6 Stor spridning = stor potential? [kwh/m 2, year] Källa: Stegvis STIL kontor, Energimyndigheten Ljuskällor på kontor År 2005 Vad har ni för energimål? 6

7 Vill ni veta mer? Förbättrad energistatistik i bebyggelsen Ljuskällor och teknik Ljuskällor idag Användningsområden för olika ljuskällor Egenskaper hos ljuskällor Kvalitet och energi Glödlampan fasas ut! Matta glödlampor Förbud från 2009 Klara glödlampor 1 september 2012 förbjuds de sista klara lamporna (15, 25 och 40 W) LED och lågenergilampor Skärpta krav från 2013 Halogenlampor Skärpta krav från 2016 Undantag Reflektorlampor Halogenlampor med sockel G9 och R75 Ugnslampor mm 7

8 Kvicksilverlampan förbjuds från 2015 Vad skall man byta till? Ljuskälla: Induktionslampa (märkning?), LED-modul? Armatur: Metallhalogen, LED-armatur? Ljuskällor olika typer Elektriska lampor Lysdioder Induktions- Urladdnings- Glöd- lampor (QL) lampor lampor Gasurladdnings- Lysrör och Standard Halogen lampor kompaktlysrör Natrium Kvicksilver Metallhalogen Lågenergi Kompaktlysrör Lysrör SDW-T SON SOX Standard Mastercolour Utvecklingen av ljuskällors effektivitet 8

9 Ersättningsljuskällor för vanliga lampor Showtime 9

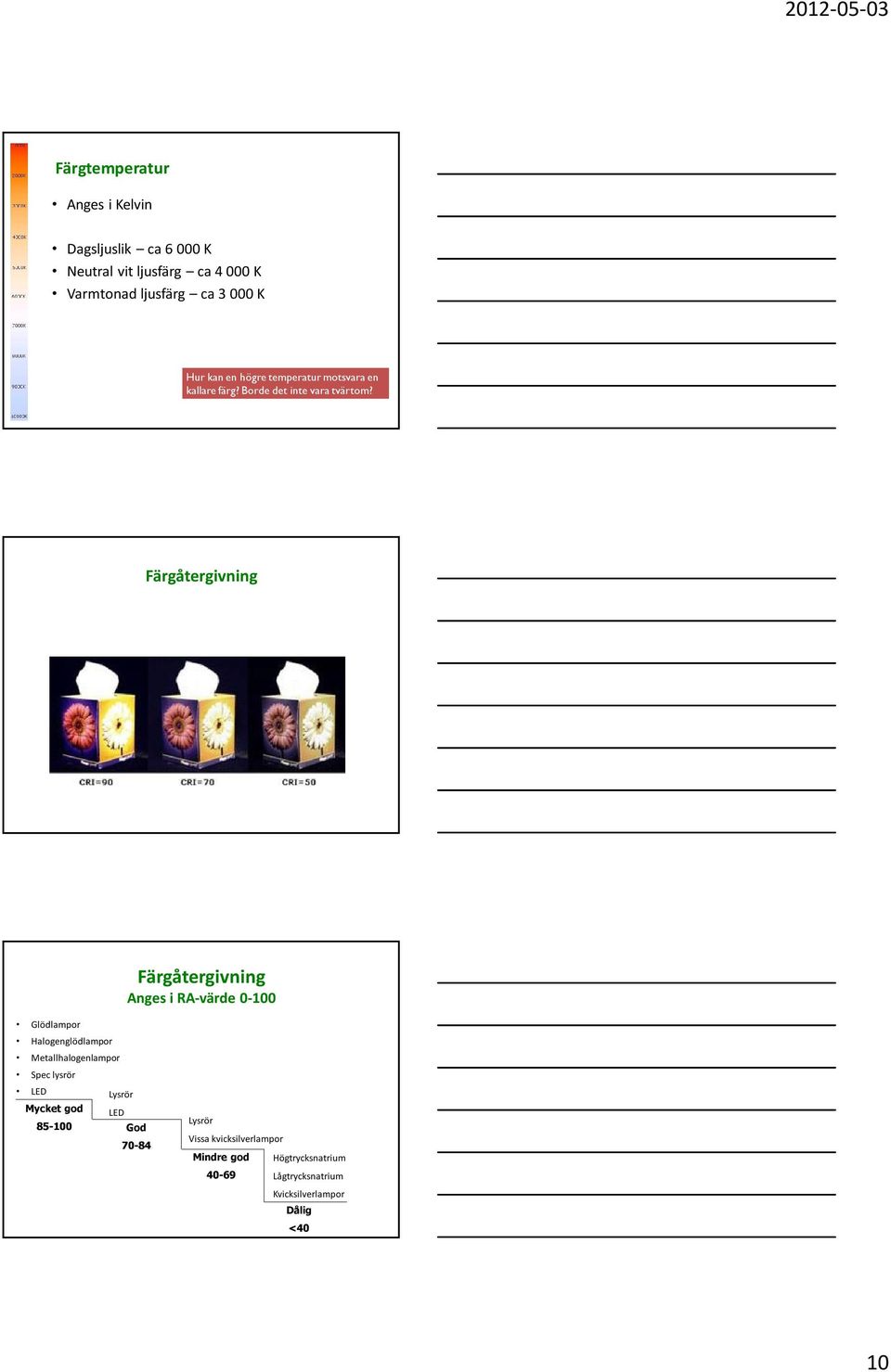

10 Färgtemperatur Anges i Kelvin Dagsljuslik ca K Neutral vit ljusfärg ca K Varmtonad ljusfärg ca K Hur kan en högre temperatur motsvara en kallare färg? Borde det inte vara tvärtom? Färgåtergivning Glödlampor Halogenglödlampor Metallhalogenlampor Spec lysrör LED Lysrör Färgåtergivning Anges i RA-värde Mycket god LED God Lysrör Vissa kvicksilverlampor Mindre god Högtrycksnatrium Lågtrycksnatrium Kvicksilverlampor Dålig <40 10

11 Ljuskällors spektralfördelning LED white Färgåter-givning Ljusutbyte Livslängd Ra-index lm/w timmar Dagsljus Övrigt Enkel att reglera. Dyr i drift Glödlampa Halogenlampa (glöd) Används därför mest i hemarmaturer Liten ljuskälla Används som effektbelysning Går att ljusreglera med speciellt driftdon Lysrör Energieffektiv Lysrör med hög färgåtergivning Speciallysrör Lågenergilampa Används vid höga krav på att urskilja färger. Ersätter glödlampor, men har något sämre färgåtergivning. Energieffektiva Enkla att ljusreglera, lång livslängd Ännu ej genombrott för vita lysdioder Lysdiod (LED) Framtida lysdioder har potential att bli mycket energieffektiva. Ett kompakt lysrör Separat driftdon Kompaktlysrör Stiftsockel Kan användas både inne och ute God färgåtergivning Metallhalogen Lång upptändningstid. Väg-, garage- och parkbelysning Kvicksilverlampa Högtrycksnatrium Något blågrön i tonen Byts idag ofta mot högtrycksnatrium (som har gulare ton). Kan användas både ute och inne Gul färgton. 32 Finns det fördelar med LED? 11

12 Finns det nackdelar? Värme måste avledas från chipet Få ut allt ljus från chipet Komponent tillgång Brist på olika standarder Kännedom om alla material som används Den nya industrin har liten kunskap om belysning Användarna har ingen erfarenhet Inköpspriset kan vara högt, men livscykelkostnad låg Checklista för inköp av LED Värt att veta om belysning med LED, Ljuskultur 12
