LED PARKARMATUR SMART KOMMUNIKATION. Ellie

Transkript

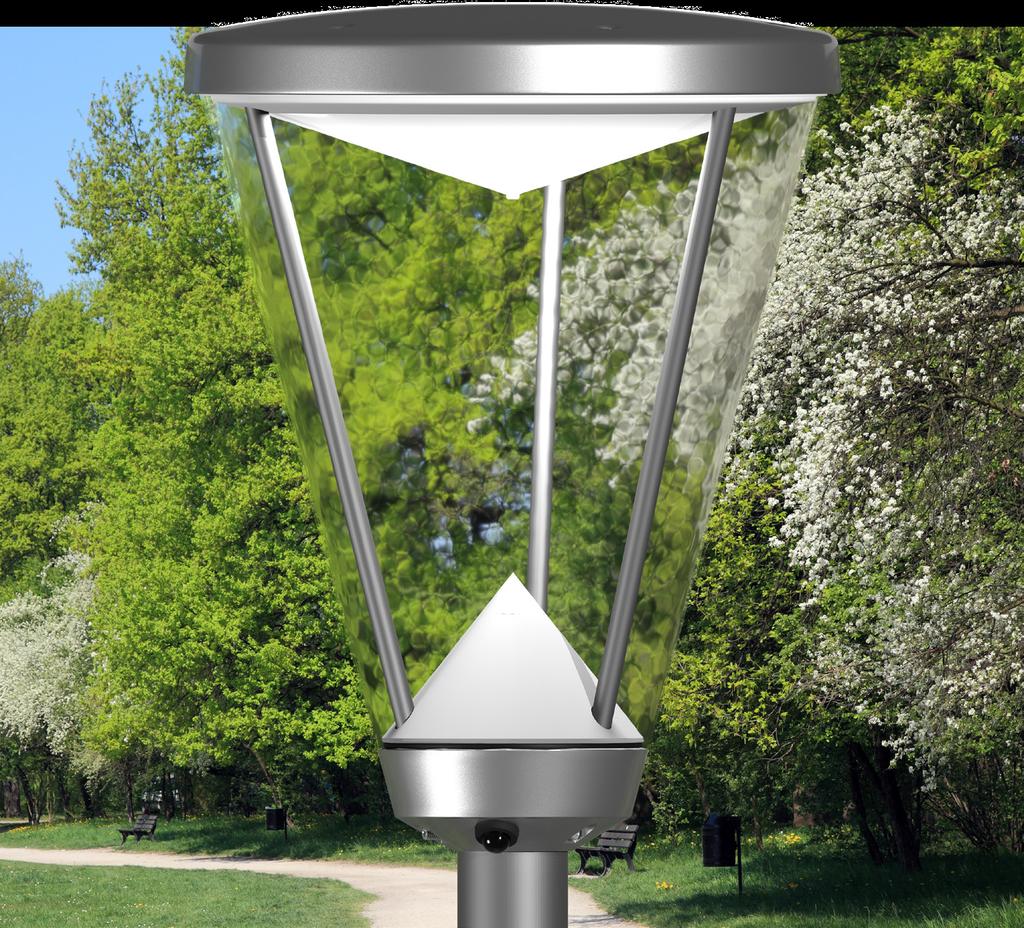

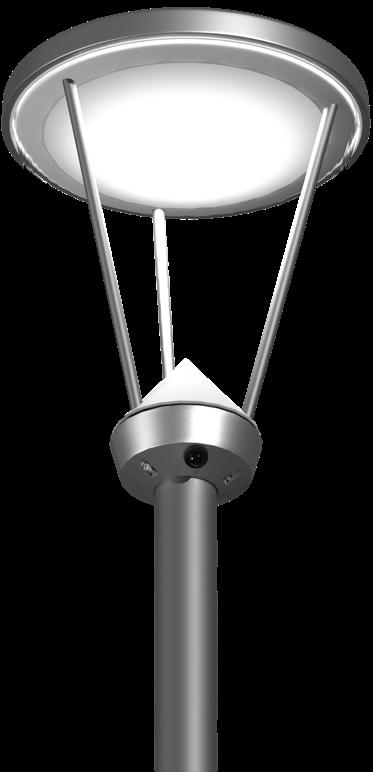

1 LED PARKARMATUR SMART KOMMUNIKATION Ellie

2 Motionsspår, skidspår, utegym LJUS NÄR OCH DÄR DET BEHÖVS Låt närvaro styra Styr installation på avstånd När ingen är där lyser det med den effekt kunden valt: Lägre, högre eller inte alls. När någon dyker upp ändras effekten till den kunden valt. Samtidigt tänds så många armaturer som kunden bestämt. Kunden bestämmer hur länge närvaro-effekten ska gälla innan den återgår till frånvaro-effekt. Dessa inställningar justeras enkelt med: android-app med kommunikation via dongle. Prisma Light Ellie Detect kan styras på avstånd då de använder GPRS-kommunikation. Fler exempel på styrsystem är t ex DALI och Capelon. Ett populärt sätt att styra på närmare avstånd är att justera effekt och Prisma Nattljus med fjärrkontroll. Fjärrkontrollen gör det enkelt att justera från marken utan skylift. Säkerhet: En 5-siffrig PIN-kod. 2 Prisma Light Ellie prismatibro.se

3 Constant Den allra enklaste styrningen! Fungerar som lampor alltid fungerat: Ström på = Ljus Ström av = Släckt Prisma Nattljus Mer än bara nattsänkning. Det går lika enkelt att ställa in en höjning. Ordinarie effekt Start Prisma Nattljus Nivå/effekt Stopp Prisma Nattljus Fjärrkontroll En fjärrkontroll räcker oavsett antal armaturer. Fem-siffrig kund-unik PIN-kod skyddar från obehöriga. Gör inställningar från marken utan skylift. Lika enkel som genial och prisvärd. Detect Närvaro styr effekt Bestäm antalet armaturer som ska tända upp samtidigt Alla tänkbara och önskvärda inställningar tillgängliga. Android-app Samtliga Prisma Light Ellie 3 Detect kan programmeras med Android-app. Använd smartphone eller surfplatta. Webb-gränssnitt Välj till en gateway. Det ger möjlighet att styra anläggning från skrivbordet. Ger dessutom tillgång till statistik och automatisk rondering. SINNE FÖR EKONOMI Energi >90% besparing jämfört med kvicksilver. >60% besparing jämfört med högtrycksnatrium. Ytterligare energibesparing uppnås med närvarostyrning eller Prisma Nattljus. Rondering Rondering blir enklare med Prisma Light Ellie Detect. Få indikation på att någon armatur behöver din uppmärksamhet. Justera inställningar för Prisma Light Ellie Remote och Prisma Light Ellie Detect utan att använda skylift. Garanti minst 5 år Förläng ordinarie garanti med upp till 10 år, 5+10=15 år. Oavsett: Om olyckan är framme RING OSS så finner vi en lösning tillsammans. PrismaTibro överraskar positivt vid den praktiska tillämpningen av garantivillkoren. Pröva oss. prismatibro.se Prisma Light Ellie 3

4 Constant CONSTANT PÅ ELLER AV Skulle kunna kallas den allra enklaste styrningen. Den enda lösningen som funnits sedan urminnes tider: tänt eller släckt. TIDUR, LJUSRELÄ ELLER ENKEL STRÖMBRYTARE Ett tidur eller ljusrelä styr om strömmen är påslagen eller avslagen. Prisma Light Ellie Constant tänds när strömmen slås på och lyser då med den effekt som bestämdes vid beställning. Om kunden bestämmer sig för att den effekten ska ändras, behöver armaturen tillbaka till fabriken i Tibro och programmeras om. Strömmen är påslagen Under den perioden använder Prisma Light Ellie den effekt som bestämdes vid beställning. ENERGIFÖRBRUKNING EFFEKT ENERGIBESPARING PRIS SMART & LEVERANSTID 5-20 W 90 % RING! FLEXIBEL 10 Jmf: Kvicksilver Ange konfiguration för offert Dagar från order, normalt 4 Prisma Light Ellie prismatibro.se

5 Constant Prisma Nattljus Remote START STOP On Off LEVEL REMOTE WATT 1 CITY DIM RETURN OK DETECT Prisma Light Remote Made in Tibro Version 1805 BYT EFFEKT STEGLÖST Lika enkelt som att byta kanal på TV:n. Ställ dig under armaturen rikta fjärrkontrollen rakt upp ändra effekten på Prisma Light Ellie i steg om 1 Watt. Man behöver ingen skylift, behöver inte ens lämna bilen veva ner rutan, sträck ut handen. PRISMA NATTLJUS Sänk eller en höj effekten en period per dygn. Nattsänkning eller natthöjning. Inställningar: 1. Ordinarie effekt 2. Prisma Nattljus från timmen 3. Prisma Nattljus till timmen 4. Nivå under Prisma Nattljus, Watt FÖRBEREDDA Alla modeller av Prisma Light Ellie Remote generation 2 och 3 är förberedda, är redo. Det enda Prisma Light Ellie behöver är ström på och av vid gryning och skymning. Fjärrkontroll och fem-siffrig PIN-kod är allt som behövs för att byta effekt och ändra inställningar för Prisma Nattljus. DÄRFÖR Saknar du fjärrkontroll och/eller PIN-kod kontakta support@prismatibro.se Strömmen är påslagen Prisma Nattljus är inställt att sänka effekten under perioden då aktiviteten i området är låg. ENERGIFÖRBRUKNING EFFEKT 5-20 W ENERGIBESPARING PRIS SMART & LEVERANSTID 93 % RING! FLEXIBEL 10 Jmf: Kvicksilver Ange konfiguration för offert Dagar från order, normalt prismatibro.se Prisma Light Ellie 5

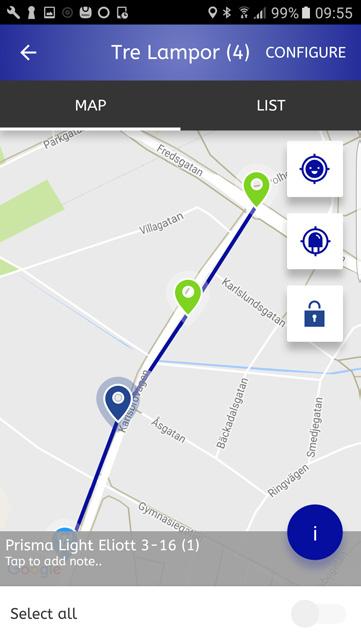

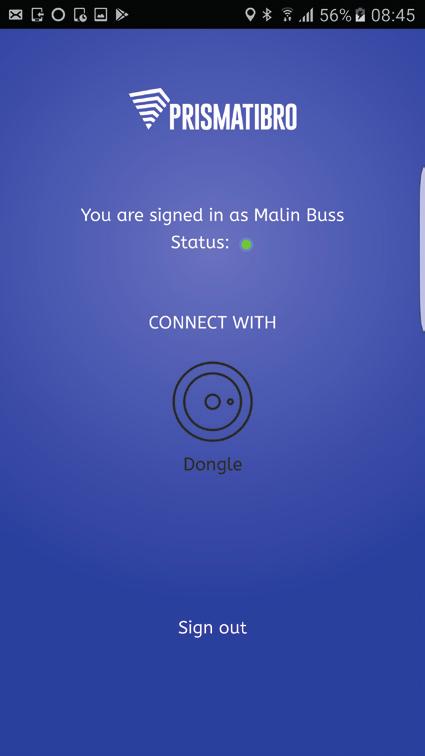

6 Constant Prisma Nattljus Detect Android-app Dashboard DETECT LYSER MER NÄR NÅGON BEHÖVER Den viktigaste fördelen med Prisma Light Ellie Detect är att rätt ljus verkligen erbjuds precis där och när det behövs. När ingen är där kan det vara helt släckt eller lysa med en låg effekt. NOTERA Prisma Light ger mycket ljus även vid mycket låga effekter. Vid närvaro kan det antal armaturer kunden önskar tändas upp samtidigt. Det antalet fortsätter sedan att tändas upp i den riktning som personen/fordonet rör sig. INSTÄLLSAM PÅ ETT TREVLIGT SÄTT Android-app gör det möjligt att enkelt justera inställningar. Väljer man att komplettera med en så kallad Gateway så behöver man inte ens vara i närheten av anläggningen för att förändra. RONDERING OCH STATISTIK En Gateway gör det också möjligt att med automatik få meddelande om något inte är som det ska. På en kartbild visas statusen för varje enskild armatur. För varje enskild armatur visas mängder av statistik som hjälper till vid utvärdering och beslut. Prisma Daps 2000 L Prisma Daps 2000 M Prisma Support 6 Prisma Light Ellie prismatibro.se

7 FÖLJSAM OCH TRYGG BELYSNING När man talar om styrning och armaturer i samma mening avses oftast tekniken som gör det möjligt. En annan viktig betydelse av styrning är det bestämmer hur mycket ljus det ska vara. Den styrningen består av policys, principer, brukares åsikter men framför allt det regelverk som Trafikverket formulerat: Vägar och gators utformning (VGU). Prisma Light Ellie Detect ger möjligheter för all typer av styrningar att gälla. Anpassa och förändra med små arbetsinsatser på ett sätt som inte är möjligt med de flesta andra lösningar. VALFRIHET Strömmen är påslagen Närvarostyrning. Vid frånvaro lyser Prisma Light Ellie med lägre intensitet för att vid närvaro simultant höja ljusflödet till önskad nivå. Rätt ljus vid rätt tidpunkt! Ordet valfrihet sammanfattar det vi ebjuder med Prisma Light Ellie Detect. Frihet att välja utseende, frihet att välja funktioner. ENERGIFÖRBRUKNING EFFEKT ENERGIBESPARING PRIS SMART & LEVERANSTID 5-20 W 95 % RING! FLEXIBEL 15 Jmf: Kvicksilver Ange konfiguration för offert Dagar från order, normalt prismatibro.se Prisma Light Ellie 7

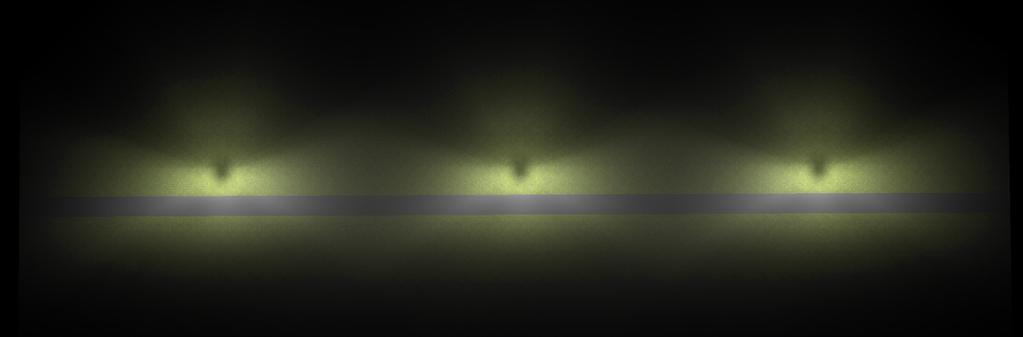

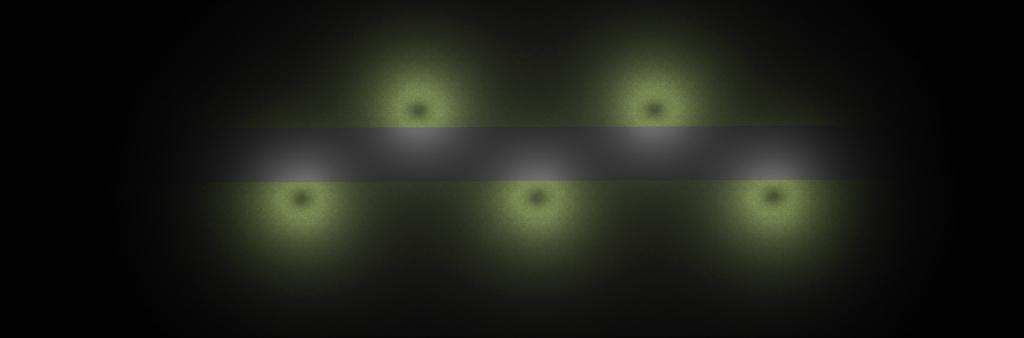

8 DE VANLIGASTE LJUSBILDERNA OPTIMAL FÖRDELNING AV LJUSET Linser är skillnaden. Ljusbilden och jämnheten bestäms av linser, linskombinationer. Prisma Light Ellie Omni, rundstrålande Prisma Light Ellie Omni, rundstrålande Prisma Light Ellie Linser: SCL 8 Prisma Light Ellie prismatibro.se

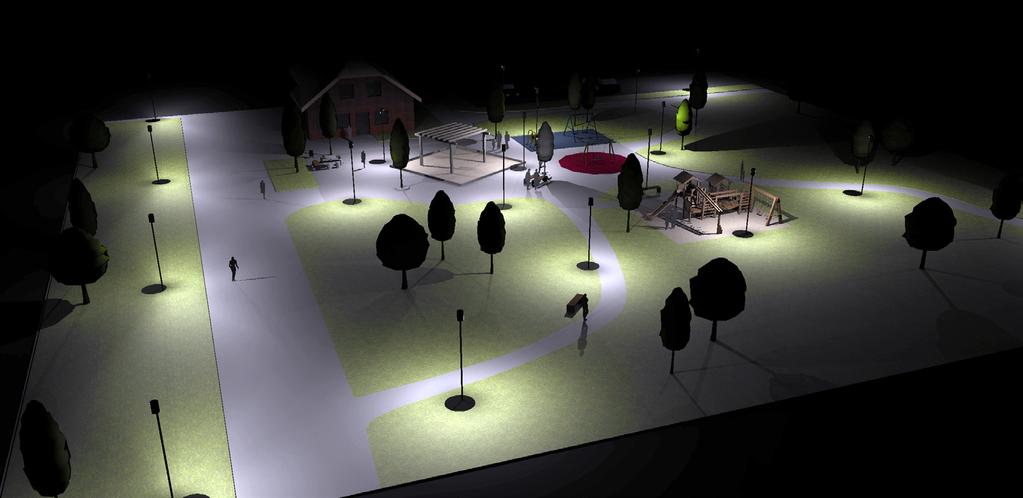

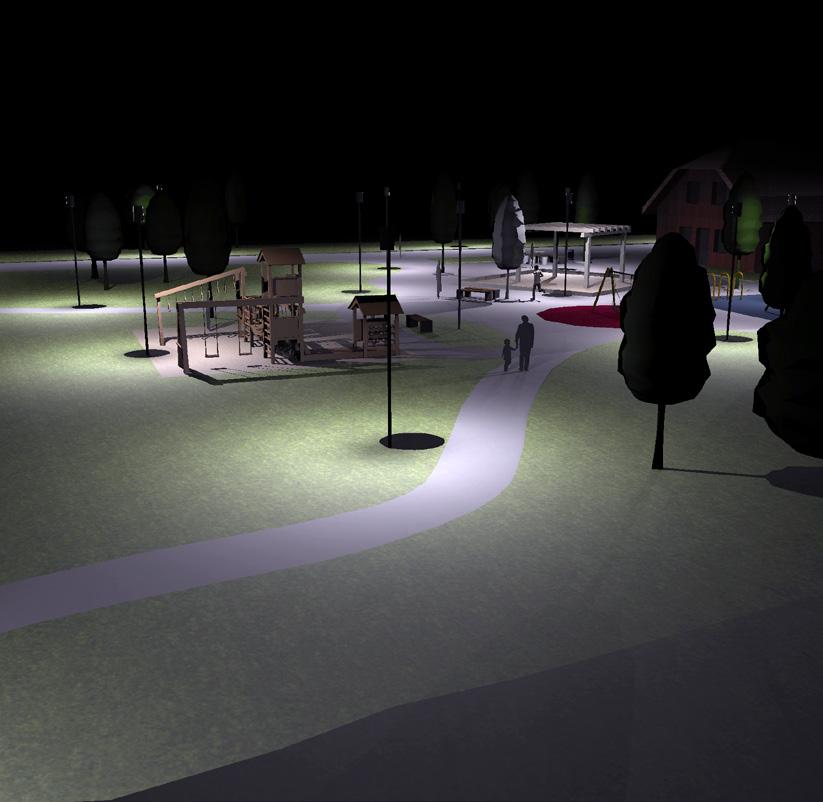

9 VILKEN BILD VILL DU SE? VI LEVERERAR BERÄKNINGAR FÖR DITT PROJEKT Behöver du en ljusberäkning för ditt projekt? Se checklista. prismatibro.se Prisma Light Ellie 9

10 TEKNISKA FAKTA BESLUT GENERATION VID KÖP ANVÄNDNINGSOMRÅDE FAKTA INFORMATION 1 Utomhusbelysning Gång och cykelvägar, parkeringar, parker, elljusspår. RÄCKVIDD 1 Stolphöjd 3-5 meter 1 Stolpavstånd meter LJUS 1 Färgtemperatur 3000K Varmvitt K Neutralvitt 1 Färgåtergivning RA Standard: 70 Alternativ: 80 1 Lumen 120 lm/w 1 Dioder, antal Cree/Osram 32 st 1 1 Linser SCL Omni, rundstrålande Se Polärdiagram Ljusfiler Finns för samtliga konfigurationer. LDT-filer tillgängliga via formulär på prismatibro.se STYRNING 1 Constant När man vet: Detta är vad som behövs, alltid, när ljus behövs. Kan justeras av PrismaTibro, i Tibro. 1 Remote Enstaka armatur kan justeras: effekt, nattsänkning Justeras enkelt med fjärrkontroll 1 Detect DRIFT PRESTANDA Valfri effekt vid närvaro och frånvaro. Intervaller och uppförande bestäms av kund. Justeras med Android-app och Dongle. Systemeffekt 5-20 Watt beroende på generation, dioder, styrning. Enbart beslut vid order i kombination 1 med fast läge. I alla övriga fall: ständigt justerbart. 1 Spänning V AC 1 Kapslingsklass IP65 1 Vandalklass IK10/IK09 IK10, undantag liten del på överlock IK09 1 Överpänningsskydd 10 kv 1 Skyddsklass Class II 1 Drifttemperatur -50 C +50 C 1 Drivdon Meanwell TILLVAL 1 Stolpfäste Fast, integrerat fäste 48-60mm 1 Kabel, standard Ölflex 2x1.0, 5 meter ingår. Andra kablar på offert 1 Färger, standard RAL 9006 Andra färger på offert 1 Skydd för lins och diod Diffuser i polykarbonat FORMAT 1 Höjd 499 mm 1 Bredd Ø 382 mm 1 Vikt 5,7 kg 1 Vindyta 0,13 m 2 TRYGGHET & SERVICE 1 Garanti 5-15 år. Standard: 5 år. Möjlighet: förlängning till 15 år 1 CE-märkning Ja 1 Leveranstid Vanligtvis ca arbetsdagar 10 Prisma Light Ellie prismatibro.se

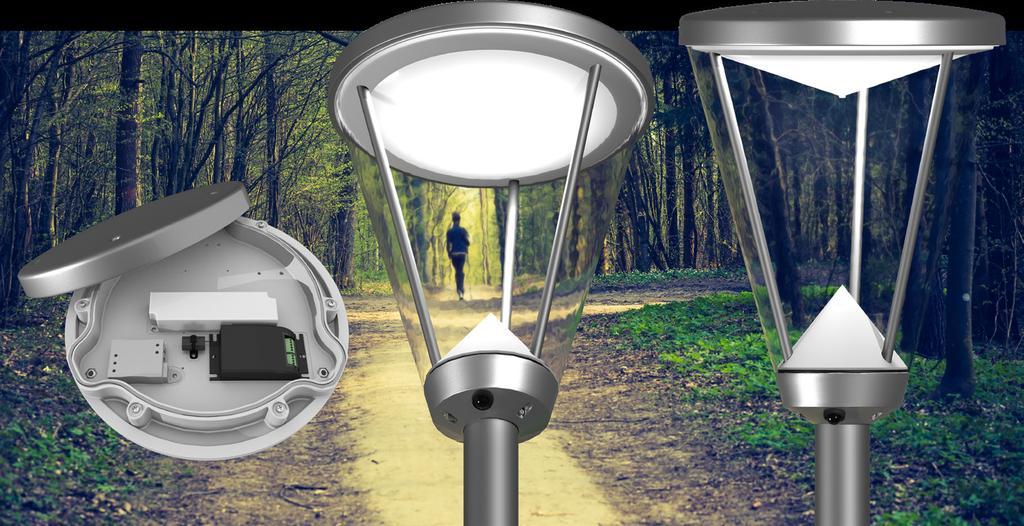

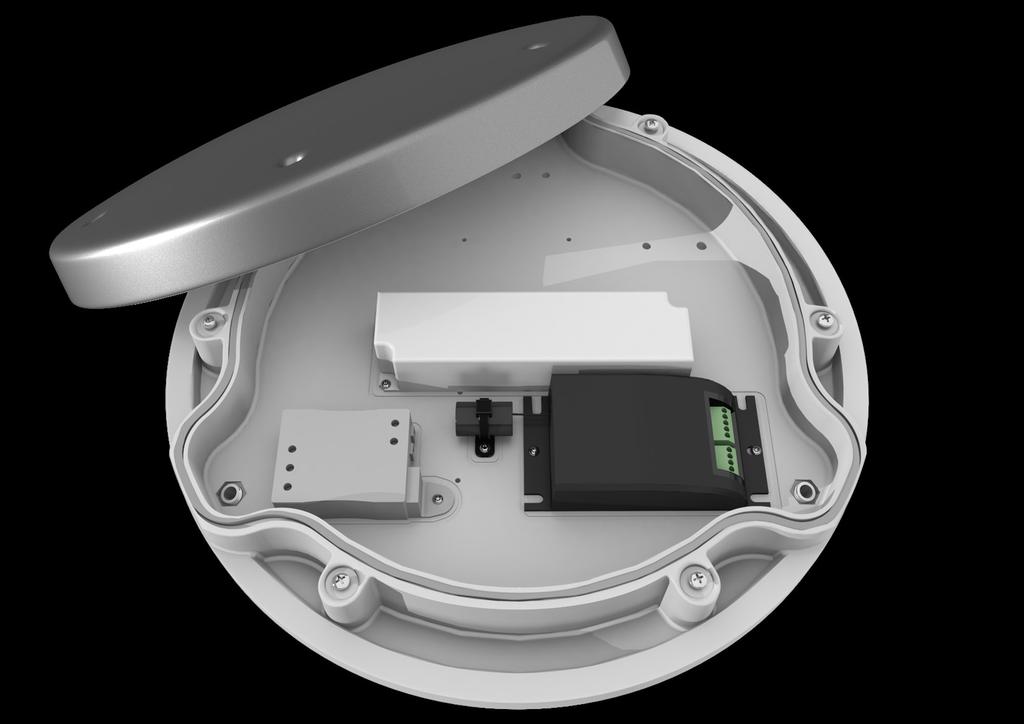

11 TEKNISKA FAKTA DRIVDON CONTROLLER ÖVERSPÄNNINGSSKYDD cd/klm C0-C C90-C SCL OMNI T4 cd/klmc0-c180 C90-C270 prismatibro.se Prisma Light Ellie 11

12 Ellie DÄRFÖR PRISMATIBRO KVALITÉ & SÄKERHET PrismaTibro hade kundernas förtroende redan innan Prisma Light introducerades för stort kunnande inom elektronik, mekanik och trygga lösningar. Det förtroendet är vi angelägna om att förvalta. Den mest kända och uppskattade produkten från PrismaTibro är Prisma Daps, övergångssignalen som med sitt tick-tick-tick gör livet enklare och säkrare för trafikanter världen över. Prisma Light Ellie utvecklas ständigt och kommunikationen med omvärlden har redan breddats. Fjärrkontroll, närvarostyrning, kompatibilitet med DALI, Capelon med flera är några exempel på att Prisma Light är en framtidssäker investering. GARANTI 5 ÅR Prisma Light fyller sin funktion dygnet runt, året runt, år efter år. Om olyckan är framme överraskar PrismaTibro vid den praktiska tillämpningen av garantivillkoren. Pröva oss. 30 ÅRS ERFARENHET GLOBALT OCH LOKALT Prisma Light har fått ett varmt mottagande i Norden och finns i flera länder genom våra nordiska kunder och vi ser en stark expansion avseende både volym och geografi de närmaste åren. Prisma Teknik, Prisma Light och Prisma Care är alla en del av varumärket PrismaTibro. PrismaTibro har närmare tre decenniers erfarenhet av utveckling och tillverkning av unika, avancerade och pålitliga produkter. ISO 9001 garanterar hög kvalitet i såväl produkter, tjänster som kundsupport. Produktområden: övergångssignaler, armbågskontakter, mätinstrument för motorer, LED gatubelysning. CSR, corporate social responsibility: PrismaTibro har högt ställda mål när det gäller att nå och hjälpa behövande i Sverige och runt omkring i världen. Bakgrunden är en önskan om att få visa Guds kärlek för varje enskild människa. Exempel på projekt: vattenrening, skolgång, brottsförebyggande åtgärder. I vår egen region är vi huvudsponsor för ett stort antal idrottsföreningar. Behoven är stora och vi bidrar helhjärtat och gör skillnad. ADRESS Järnvägsgatan 19, Tibro TEL WEBB prismatibro.se E-POST contact@prismatibro.se Eliott
