Vätskekylda vätskekylaggregat

Transkript

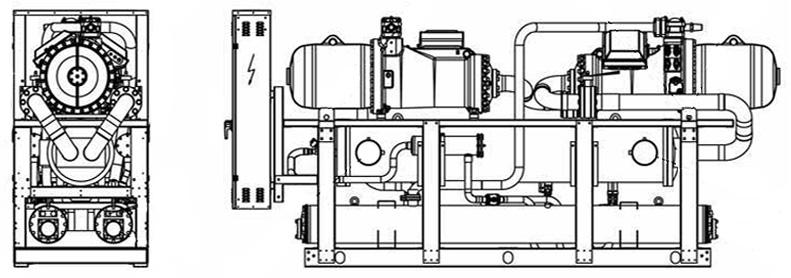

1 AQS/Climaveneta FOCS2/W/G05/CAE storlekar kw Vätskekylda vätskekylaggregat Extra hög energieffektivitet R513A Produktpresentation

2 Innehållsförteckning Innehåll Börjar på sidan Utföranden...3 Fördelar...4 Tekniska data/allmänt...6 Beskrivningstext...9 Beteckningsnyckel 1) FOCS2/W/G05/CAE1301/D FOCS2/W = Vätskekylt vätskekylaggregat G05 = Köldmedium R513A CAE = Extra hög energieffektivitet CA = Hög energieffektivitet (se separat Produktpresentation ) 1301 = Storleksbeteckning ( ) D = Hetgasvärmeväxlare (partiell värmeåtervinning) 2) R = Värmeåtervinningskondensor (fullständig värmeåtervinning) 2) 1) Denna beteckningsnyckel omfattar alla typer av aggregat i aktuellt utförande. För typer i beteckningsnyckeln, som inte omfattas av detta dokument, se vår webbsida eller kontakta vår kundtjänst för information. 2) Aggregat utan värmeåtervinning saknar denna beteckning. 2

3 Utföranden Standardutförande Utförande med partiell värmeåtervinning (hetgasvärmeväxlare (D)) 1) Utförande med full värmeåtervinning (värmeåtervinningskondensor (R)) 1) 1) Kontakta vår kundtjänst för information. 3

4 Fördelar Fördel Innebär Euroventcertifiering Effektdata är certifierade av Eurovent, vilket innebär att man kan lita på att aggregatet levererar utlovad effekt. Två olika utföranden med olika energieffektivitet: hög (CA) och extra hög (CAE) energieffektivitet Möjliggör anpassning till användarens krav på energieffektivitet. För information om aggregat för hög energieffektivitet (CA), se separat Produktinformation. /CA /CAE BLACK BOX BLACK BOX är ett inbyggt drift- och felanalysminne, som registrerar de senaste 100 händelserna. De händelser som registreras är de första 10 minuterna efter det att aggregatet startats, de senaste 10 minuterna innan ett larm löst ut och de senaste 10 minuterna innan ett larm återställts. Under dessa 10 minuter loggas driftdata var 30:e sekund. BLACK BOX minne kan tas fram och skrivas ut med hjälp av AQS/Climavenetas serviceprogram SW SERVICE. BLACK BOX behåller minnet även vid strömavbrott. Extra ljuddämpning (tillval) Ljudnivån kan sänkas ytterligare med ljuddämpning. Det finns två nivåer: standard ljuddämpning, som sänker ljudnivån med 14 db(a) och integrerad ljuddämpning, som sänker ljudnivån med 18 db(a). Se vidare Produktinformation, kapitel Alternativ och tillval. Elektroniska expansionsventiler Ger större precision och snabbare respons vid förändringar i behovet och kan arbeta med snävare skillnad mellan förångnings- och kondenseringstemperaturerna, vilket bidrar till optimering av effektiviteten under varierande driftsförhållanden. Utökat arbetsområde för aggregatet. Värmeåtervinning med hetgasvärmeväxlare (tillval) Möjliggör återvinning av kompressorns överhettningsvärme (ca 20 % av den totala kondensorvärmen). Den återvunna värmen kan t.ex. användas för uppvärmning av tappvarmvatten. Kontakta vår kundtjänst för ytterligare information. Värmeåtervinning med värmeåtervinningskondensor (alternativt utförande) Möjliggör återvinning av 100 % av kondensorvärmen. Kontakta vår kundtjänst för ytterligare information. 4

5 Fördelar Fördel Köldbärarpumpstyrning för variabelt köldbärarflöde (tillval) Mikroprocessor W3000 compact Innebär Möjliggör användning av köldbärarpump med variabelt varvtal (EC-pump), vilket gör anläggningen ännu mer energieffektiv. Se vidare Produktinformation, kapitel Tillval/detaljer, rubriker Köldbärarpumpstyrning för variabelt köldbärarflöde typ VPF (0 10 V) och Köldbärarpumpstyrning för variabelt köldbärarflöde typ VPF.D (0 10 V). Styrenhet DP3 Styrenhet PL3 M Gör det möjligt att skräddarsy aggregatet efter den enskilda anläggningens behov. Många tillval Se vidare Produktinformation, kapitel Alternativ och tillval. 5

6 Tekniska data/allmänt FOCS2/W/G05/CAE Vätskekylaggregat typ Effektdata (för val av aggregat) 1) Kyleffekt kw Effektbehov kw 67,5 76,7 92, EER 4,41 4,42 4,42 4,42 4,44 4,43 Effektdata (enligt EN :2011 för jämförelser) 2) Kyleffekt kw Effektbehov kw 62,5 70,9 86,4 98, EER 5,11 5,12 5,09 5,11 5,10 5,09 ESEER 3) 5,71 5,72 5,63 5,72 5,71 5,70 Förångardata Förångartyp Tubpanneförångare Antal förångare Typ av stryporgan Elektronisk expansionsventil Köldbärarvolym l Köldbäraranslutning in DN125 DN125 DN150 DN150 DN150 DN150 Köldbäraranslutning ut DN125 DN125 DN150 DN150 DN150 DN150 Anslutningstyp Victaulic Köldbärarflöde 1) l/s 14,29 16,26 19,66 22,52 25,57 28,94 Köldbärartryckfall 1) kpa Kompressordata Kompressortyp Semihermetisk/skruv Fabrikat Bitzer Antal Oljetyp Esterolja Oljefyllning per kompressor l 19,0 19,0 35,0 35,0 35,0 35,0 Effektreglering Steglös % Bryt-/larmtryck bar 18,0 på högtryckssidan/0,6 på lågtryckssidan Kondensordata Kondensortyp Tubpannekondensor Antal kondensorer Kylmedelvolym l Kylmedelanslutning in DN100 DN125 DN125 DN125 DN125 DN150 Kylmedelanslutning ut DN100 DN125 DN125 DN125 DN125 DN150 Anslutningstyp Victaulic Kylmedelflöde 1) l/s 15,98 18,17 21,97 25,16 28,56 32,33 Kylmedeltryckfall 1) kpa Köldmediekretsdata Köldmedietyp R513A Antal köldmediekretsar Driftfyllning per krets 4) kg 53,0 63,0 79,0 76,0 84,0 105,0 Säkerhetsventil öppningstryck bar 28,0 på högtryckssidan/16,0 på lågtryckssidan Köldbärarkretsdata 5) Min. systemvolym 6) l 1600/ / / / / /4220 Rekommenderad systemvolym 7) l Ljuddata Se även Produktinformation, kapitel Tekniska data/ljud eller kontakta vår kundtjänst Ljudtrycksnivå 8) db(a) 79/65/61 79/65/61 78/64/60 78/64/60 78/64/60 78/64/60 Eldata Mått och vikter Se Produktinformation, kapitel Tekniska data/el eller kontakta vår kundtjänst Se Produktinformation, kapitel Tekniska data/mått och vikter eller kontakta vår kundtjänst 1) Angivna data gäller vid köldbärartemperatur in/ut 12/7 C, köldbärare vatten, försmutsningsmotstånd 0, m² C/W i förångaren/ -arna, kylmedeltemperatur in/ut 33/39 C, kylmedel 35 % etylenglykol, försmutsningsmotstånd 0, m² C/W i kondensorn/-erna. För information om andra driftfall kontakta vår kundtjänst. Data för effektbehov avser kompressorns/-ernas effektbehov i den aktuella driftpunkten. 2) Angivna data gäller vid köldbärartemperatur in/ut 12/7 C, köldbärare vatten, försmutsningsmotstånd 0,0 m² C/W i förångaren/-arna, kylmedeltemperatur 30/35 C, kylmedel vatten och försmutsningsmotstånd 0,0 m² C/W i kondensorn/-erna. Data för effektbehov inkluderar den teoretiska pumpeffekt som erfordras för att övervinna tryckfallet i förångaren/-arna, respektive kondensorn/-erna.3) ESEER (European Seasonal Energy Efficiency Ratio) är en europeisk standard för jämförelse av genomsnittlig energieffektivitet under en hel säsong. 4) Angiven köldmediefyllning är indikativ. Exakt fyllning fastställs vid provkörning och intrimning av aggregatet och är angiven på aggregatets dataskylt. 5) Dessa data gäller vid angivna driftdata enligt not 1. Komplettering med extern bufferttank erfordras om systemets totala volym understiger angivna volymer. För erforderliga systemvolymer vid andra driftdata se Produktinformation, kapitel Tekniska data/arbetsområden, rubrik Minsta systemvolym i köldbärarsystem. 6) Lägsta tillåtna systemvolym för att skydda aggregatet vid flytande börvärde/stegkontroll. 7) Rekommenderad min. systemvolym för jämnast möjliga drift. 8) Utan ljuddämpande kompressorhuv (standard)/med ljuddämpande kompressorhuv (-14 db(a)) (tillval)/med extra ljuddämpande kompressorhuv (-18 db(a)) (tillval). Angivna ljudtrycksnivåer är indikativa och beräknade för ett avstånd på 1 m, halvsfärisk utbredning och fritt fält med utgångspunkt från angivna ljudeffektnivåer. Ljudberäkningar för ett aktuellt driftfall måste alltid baseras på angivna ljudeffektnivåer. Se vidare Produktinformation, kapitel Tekniska data/ljud. 6

7 Tekniska data/allmänt FOCS2/W/G05/CAE Vätskekylaggregat typ Effektdata (för val av aggregat) 1) Kyleffekt kw Effektbehov kw EER 4,39 4,40 4,39 4,43 4,45 4,44 Effektdata (enligt EN :2011 för jämförelser) 2) Kyleffekt kw Effektbehov kw EER 5,06 5,13 5,09 5,11 5,17 5,12 ESEER 3) 5,75 5,85 5,81 5,72 5,94 5,80 Förångardata Förångartyp Tubpanneförångare Antal förångare Typ av stryporgan Elektronisk expansionsventil Köldbärarvolym l Köldbäraranslutning in DN200 DN200 DN200 DN200 DN200 DN250 Köldbäraranslutning ut DN200 DN200 DN200 DN200 DN200 DN250 Anslutningstyp Victaulic Köldbärarflöde 1) l/s 31,40 32,51 34,72 39,33 45,03 51,11 Köldbärartryckfall 1) kpa Kompressordata Kompressortyp Semihermetisk/skruv Fabrikat Bitzer Antal Oljetyp Esterolja Oljefyllning per kompressor l 38,0 19,0 38,0 35,0 35,0 35,0 Effektreglering Steglös 25 Steglös 12,5 Steglös 25 Steglös 12,5 100 % 100 % 100 % 100 % Bryt-/larmtryck bar 18,0 på högtryckssidan/0,6 på lågtryckssidan Kondensordata Kondensortyp Tubpannekondensor Antal kondensorer Kylmedelvolym l Kylmedelanslutning in DN150 DN125 DN150 DN125 DN125 DN125 Kylmedelanslutning ut DN150 DN125 DN150 DN125 DN125 DN125 Anslutningstyp Victaulic Kylmedelflöde 1) l/s 35,15 36,35 38,85 43,95 50,29 57,10 Kylmedeltryckfall 1) kpa Köldmediekretsdata Köldmedietyp R513A Antal köldmediekretsar Driftfyllning per krets 4) kg 121,0 65,5 111,0 73,5 84,0 91,5 Säkerhetsventil öppningstryck bar 28,0 på högtryckssidan/16,0 på lågtryckssidan Köldbärarkretsdata 5) Min. systemvolym 6) l 3530/ / / / / /7460 Rekommenderad systemvolym 7) l Ljuddata Se även Produktinformation, kapitel Tekniska data/ljud eller kontakta vår kundtjänst Ljudtrycksnivå 8) db(a) 80/66/62 80/66/62 80/66/62 80/66/62 80/66/62 79/67/61 Eldata Mått och vikter Se Produktinformation, kapitel Tekniska data/el eller kontakta vår kundtjänst Se Produktinformation, kapitel Tekniska data/mått och vikter eller kontakta vår kundtjänst 1) Angivna data gäller vid köldbärartemperatur in/ut 12/7 C, köldbärare vatten, försmutsningsmotstånd 0, m² C/W i förångaren/ -arna, kylmedeltemperatur in/ut 33/39 C, kylmedel 35 % etylenglykol, försmutsningsmotstånd 0, m² C/W i kondensorn/-erna. För information om andra driftfall kontakta vår kundtjänst. Data för effektbehov avser kompressorns/-ernas effektbehov i den aktuella driftpunkten. 2) Angivna data gäller vid köldbärartemperatur in/ut 12/7 C, köldbärare vatten, försmutsningsmotstånd 0,0 m² C/W i förångaren/-arna, kylmedeltemperatur 30/35 C, kylmedel vatten och försmutsningsmotstånd 0,0 m² C/W i kondensorn/-erna. Data för effektbehov inkluderar den teoretiska pumpeffekt som erfordras för att övervinna tryckfallet i förångaren/-arna, respektive kondensorn/-erna.3) ESEER (European Seasonal Energy Efficiency Ratio) är en europeisk standard för jämförelse av genomsnittlig energieffektivitet under en hel säsong. 4) Angiven köldmediefyllning är indikativ. Exakt fyllning fastställs vid provkörning och intrimning av aggregatet och är angiven på aggregatets dataskylt. 5) Dessa data gäller vid angivna driftdata enligt not 1. Komplettering med extern bufferttank erfordras om systemets totala volym understiger angivna volymer. För erforderliga systemvolymer vid andra driftdata se Produktinformation, kapitel Tekniska data/arbetsområden, rubrik Minsta systemvolym i köldbärarsystem. 6) Lägsta tillåtna systemvolym för att skydda aggregatet vid flytande börvärde/stegkontroll. 7) Rekommenderad min. systemvolym för jämnast möjliga drift. 8) Utan ljuddämpande kompressorhuv (standard)/med ljuddämpande kompressorhuv (-14 db(a)) (tillval)/med extra ljuddämpande kompressorhuv (-18 db(a)) (tillval). Angivna ljudtrycksnivåer är indikativa och beräknade för ett avstånd på 1 m, halvsfärisk utbredning och fritt fält med utgångspunkt från angivna ljudeffektnivåer. Ljudberäkningar för ett aktuellt driftfall måste alltid baseras på angivna ljudeffektnivåer. Se vidare Produktinformation, kapitel Tekniska data/ljud. 7

8 Tekniska data/allmänt FOCS2/W/G05/CAE Vätskekylaggregat typ Effektdata (för val av aggregat) 1) Kyleffekt kw Effektbehov kw EER 4,43 4,37 4,44 4,43 4,43 Effektdata (enligt EN :2011 för jämförelser) 2) Kyleffekt kw Effektbehov kw EER 5,10 5,09 5,19 5,14 5,14 ESEER 3) 5,75 5,89 6,02 5,83 5,86 Förångardata Förångartyp Tubpanneförångare Antal förångare Typ av stryporgan Elektronisk expansionsventil Köldbärarvolym l Köldbäraranslutning in DN250 DN250 DN250 DN250 DN250 Köldbäraranslutning ut DN250 DN250 DN250 DN250 DN250 Anslutningstyp Victaulic Köldbärarflöde 1) l/s 57,87 62,70 90,06 96,05 102,2 Köldbärartryckfall 1) kpa Kompressordata Kompressortyp Semihermetisk/skruv Fabrikat Bitzer Antal Oljetyp Esterolja Oljefyllning per kompressor l 35,0 38,0 35,0 35,0 35,0 Effektreglering Steglös 12,5 100 % Steglös % Bryt-/larmtryck bar 18,0 på högtryckssidan/0,6 på lågtryckssidan Kondensordata Kondensortyp Tubpannekondensor Antal kondensorer Kylmedelvolym l Kylmedelanslutning in DN150 DN150 DN125 DN125 DN125 Kylmedelanslutning ut DN150 DN150 DN125 DN125 DN125 Anslutningstyp Victaulic Kylmedelflöde 1) l/s 64,65 70,21 100,6 107,3 114,2 Kylmedeltryckfall 1) kpa Köldmediekretsdata Köldmedietyp R513A Antal köldmediekretsar Driftfyllning per krets 4) kg 110,0 115,5 84,0 91,5 91,5 Säkerhetsventil öppningstryck bar 28,0 på högtryckssidan/16,0 på lågtryckssidan Köldbärarkretsdata 5) Min. systemvolym 6) l 6030/ / / / /14920 Rekommenderad systemvolym 7) l Ljuddata Se även Produktinformation, kapitel Tekniska data/ljud eller kontakta vår kundtjänst Ljudtrycksnivå 8) db(a) 79/67/61 81/67/63 82/68/64 82/68/64 82/68/64 Eldata Mått och vikter Se Produktinformation, kapitel Tekniska data/el eller kontakta vår kundtjänst Se Produktinformation, kapitel Tekniska data/mått och vikter eller kontakta vår kundtjänst 1) Angivna data gäller vid köldbärartemperatur in/ut 12/7 C, köldbärare vatten, försmutsningsmotstånd 0, m² C/W i förångaren/ -arna, kylmedeltemperatur in/ut 33/39 C, kylmedel 35 % etylenglykol, försmutsningsmotstånd 0, m² C/W i kondensorn/-erna. För information om andra driftfall kontakta vår kundtjänst. Data för effektbehov avser kompressorns/-ernas effektbehov i den aktuella driftpunkten. 2) Angivna data gäller vid köldbärartemperatur in/ut 12/7 C, köldbärare vatten, försmutsningsmotstånd 0,0 m² C/W i förångaren/-arna, kylmedeltemperatur 30/35 C, kylmedel vatten och försmutsningsmotstånd 0,0 m² C/W i kondensorn/-erna. Data för effektbehov inkluderar den teoretiska pumpeffekt som erfordras för att övervinna tryckfallet i förångaren/-arna, respektive kondensorn/-erna.3) ESEER (European Seasonal Energy Efficiency Ratio) är en europeisk standard för jämförelse av genomsnittlig energieffektivitet under en hel säsong. 4) Angiven köldmediefyllning är indikativ. Exakt fyllning fastställs vid provkörning och intrimning av aggregatet och är angiven på aggregatets dataskylt. 5) Dessa data gäller vid angivna driftdata enligt not 1. Komplettering med extern bufferttank erfordras om systemets totala volym understiger angivna volymer. För erforderliga systemvolymer vid andra driftdata se Produktinformation, kapitel Tekniska data/arbetsområden, rubrik Minsta systemvolym i köldbärarsystem. 6) Lägsta tillåtna systemvolym för att skydda aggregatet vid flytande börvärde/stegkontroll. 7) Rekommenderad min. systemvolym för jämnast möjliga drift. 8) Utan ljuddämpande kompressorhuv (standard)/med ljuddämpande kompressorhuv (-14 db(a)) (tillval)/med extra ljuddämpande kompressorhuv (-18 db(a)) (tillval). Angivna ljudtrycksnivåer är indikativa och beräknade för ett avstånd på 1 m, halvsfärisk utbredning och fritt fält med utgångspunkt från angivna ljudeffektnivåer. Ljudberäkningar för ett aktuellt driftfall måste alltid baseras på angivna ljudeffektnivåer. Se vidare Produktinformation, kapitel Tekniska data/ljud. 8

9 Beskrivningstext Kontakta vår kundtjänst för projektanpassad beskrivningstext 9
